恒压变频供水设备与无负压供水设备节能对比分析

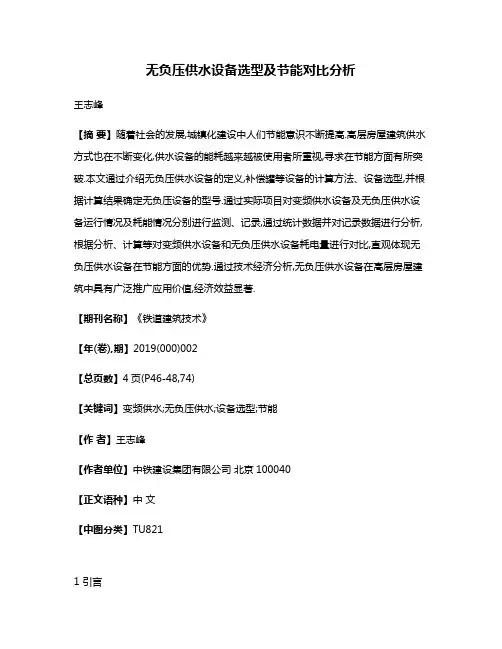

无负压供水设备选型及节能对比分析王志峰【摘要】随着社会的发展,城镇化建设中人们节能意识不断提高.高层房屋建筑供水方式也在不断变化,供水设备的能耗越来越被使用者所重视,寻求在节能方面有所突破.本文通过介绍无负压供水设备的定义,补偿罐等设备的计算方法、设备选型,并根据计算结果确定无负压设备的型号.通过实际项目对变频供水设备及无负压供水设备运行情况及耗能情况分别进行监测、记录,通过统计数据并对记录数据进行分析,根据分析、计算等对变频供水设备和无负压供水设备耗电量进行对比,直观体现无负压供水设备在节能方面的优势.通过技术经济分析,无负压供水设备在高层房屋建筑中具有广泛推广应用价值,经济效益显著.【期刊名称】《铁道建筑技术》【年(卷),期】2019(000)002【总页数】4页(P46-48,74)【关键词】变频供水;无负压供水;设备选型;节能【作者】王志峰【作者单位】中铁建设集团有限公司北京100040【正文语种】中文【中图分类】TU8211 引言近十多年的城镇化建设中，房屋建筑供水设施的数量快速增加，截止到2010年底，全社会拥有二次供水设施25万余套，且每年以2万余套的速度在快速增加。

供水形式由高位水池、气压供水、低位水池变频供水到现在的无负压供水模式，不断在节能方面进行提升［1］。

2 无负压供水设备的定义无负压设备为一种能与市政供水管网直接连接，在从市政供水管网取水时能够保护管网的压力，同时满足用户用水需求的二次加压供水设备，称之为无负压供水设备［2-3］。

无负压设备的核心要求在于：保护市政管网压力不能低于最低服务压力值，高层用水不间断。

3 无负压设备补偿罐的计算与选型3.1 计算方式为达到无负压设备的核心要求，保护市政管网压力不能低于最低服务压力值，高层用水不间断，不仅需要技术逻辑和功能的保证，更需要精确计算来验证无负压罐体能够补压补流量。

现行的无负压补偿罐的计算方式分析如下：稳压补偿罐调蓄容积选用时，应按流入量和供出量的变化曲线经计算确定。

无负压变频供水设备工作原理以及其优缺点第一篇：无负压变频供水设备工作原理以及其优缺点无负压变频供水设备工作原理无负压变频供水设备投入使用，自来水管网的水进入稳流罐，罐内空气从真空消除器排出，待水充满后，真空消除器自动关闭。

当自来水管网压力能够满足用水要求时，系统由旁通止回阀向用水管网直接供水；当自来水管网压力不能满足用水时，系统压力信号由远传压力表反馈给变频控制器，水泵运行，并根据用水量的大小自动调节转数恒压供水，若运转水泵达到公频转速时，则启动另一台水泵变频运转。

水泵供水时，若自来水管网大于水泵流量，系统保持正常供水，用水高峰时，若自来水管网小于水泵流量，稳流罐内的水作为补充进行供水。

长沙奔宇机电研制开发了无负压变频供水设备，克服了水池、水箱的诸多缺点，成功的解决了高层居民用水难的问题。

它有如下独到之处：1、不用建水池或设水箱，与自来水管网直接连接，可以充分利用自来水管网原有压力，差多少补多少，自来水压力能满足负荷要求时，设备便停止工作。

系统大部分时间在低频率下运行，耗电较少，因此节能效果显著，可达到50％以上。

2、自来水经设备加压后直接供给用户，全程密封运行，水源不易受污染，供水质量好，是环保型供水设备，采用微机变频软启动恒压控制，水压平稳，水压质量好。

3、施工周期短，占地面积小，安装方便，工程总投资可减少60％以上，使用该无负压设备水质没有二次污染，不需要净化设备，进一步节省了投资；因为利用了自来水自身的压力，能耗小，节省日常的用电开支。

因为没有水池和水箱，同时又节省了定期清洗消毒的费用。

4、运行成本低。

由于加压泵选型较小，而且采用多泵制，在用水低峰期，一台泵足以满足用水需求。

用水高峰期时，才会启动其它水泵，因此设备运行能耗非常低。

5、物业管理方便、简单，该供水设备为数字控制全自动运行。

停电停水自动停机，来电来水自动开机。

6、设备自动化程度高，具有过流、过热、缺相、缺水等多种保护功能，使用寿命长。

无负压供水与变频供水无负压供水与变频供水区别在于无负压供水设备是与自来水管网相连接的，而变频供水设备是与水箱或水池相连接的。

无负压供水设备叠加市政管网压力，进行二次加压供水，变频供水设备是先将水打入水箱或水池，设备直接与水箱或水池相连进行加压供水。

无负压供水设备是以市政管网为水源，充分利用了市政管网原有的压力，形成密闭的连续接力增压供水方式，节能效果好，没有水质的二次污染，是变频恒压供水设备的发展与延伸。

变频供水是，智能型管网接力升压（无负压）设备可根据用户需求设定用户供水压力，如果管网供水压力高于设定压力时，水泵机组处于停机状态，自来水可通过连通管路直接对用户供水。

当市政管网供水压力低于设定压力时，设备自动进入接力升压工作状态，机组通过压力传感器，水泵及恒压变频控制柜组成闭环控制系统，随着用水量的变化，不断调整水泵转速及投入运行的水泵台数，以保持供水压力恒定。

无负压供水原理稳流罐式无负压供水设备与市政管网直接连接，在市政管网剩余压力的基础上串联叠压供水。

（1）变频恒压供水：当市政管网供水量大于用户用水量时，稳流罐式无负压供水设备变频恒压供水，此时稳流罐中存储一定量的承压水。

（2）消除负压：当用户用水量增加导致市政管网与稳流罐连接处压力下降，当压力降低到相对压力0以下时，在稳流罐中形成负压，真空抑制器的进气阀门打开，大气进入稳流罐。

此时，稳流罐相当于一个具有自由液面的开口水箱，压力与大气相同，负压被消除。

水位下降到设定值时，液位控制器将控制信号传递给变频控制柜中的控制系统，控制加压机组停止工作，用户停水；当用户用水量减小时，稳流罐中水位上升，气体从真空抑制器排气阀门排除，压力恢复正常后，加压机组重新自动启动，恢复供水。

（3）停水停机功能：当市政管网停水时，加压机组在液位控制器控制下自动停止运行，市政管网供水恢复后，自动启动重新恢复正常供水。

（4）小流量休眠功能：用户不用水或用水量很小时设备自动进入休眠状态(停机)并保持供水压力，用户恢复用水时系统自动唤醒，恢复正常供水。

恒压变频供水设备和气压式供水设备的优缺点对比在恒压变频供水设备还没有得到广泛应用的时候，很多场所为了提高用户的供水质量，都是采用的气压供水设备，虽然该设备在一定的程度上能满足用户用水，但是同样因为技术太落后，所以该设备有很多的缺点，下面我们就气压供水设备和先进的恒压变频供水设备进行一个对比。

恒压变频供水设备的优点1、恒压变频供水设备时刻监浏供水量。

在变压(或恒压)给水条件下，经过微机控制水泵机组的工作状态和转速，使之处于高效节能的运行状态，避免了电能的浪费。

水泵在微机和变频控制器控制下软启动，启动电流小(一般不超过额定工作电流的110%)，能耗少。

与常规继电接触器控制相比，节电约10%-30%。

2、恒压变频供水设备具有软启动、有过载、短路、过压、欠压、缺相、过热和失速保护功能，在异常情况下的声、光信号报警，且有自检、故障判断功能，设备运行更加安全可靠。

3、以微机控制水泵运行，调整速度快。

控制精度高。

一般恒压给水系统给水压力误差±0.02MPa。

4、水泵的软启动，降低了对电网供电容量的要求，减少了水泵机组的机械冲击和磨损及水泵切换时的振荡现象，因而延长了设备的使用寿命。

5、恒压变频供水设备一般均为一体化装置，体积小，占地少。

6、恒压变频供水设备一般均具有变频自动、工频自动、手动三种操作方式，且以微机控制运行，使之管理简便，运行可靠。

气压供水设备的缺点气压供水设备是供水设备中一种利用密闭贮罐内空气的可压缩性贮存，调节和押送水量的装置，他的作用相当于高位水箱和水塔，二次污染的情况相当严重。

(1)给水压力变动较大。

变压式气压给水的压力变动较大时，可能影响给水配件使用寿命。

(2)气压罐调节容积小。

有效容积一般只占总容积的1/6-1/3。

(3)给水安全性较差。

一旦发生断电或自控失灵，断水机率较大。

(4)经常费用较高。

水泵频繁启动，且不可能在水泵高效区运行，平均效率较低，能耗较大。

变频恒压供水与传统供水的区别及具有的优势变频恒压供水是指在供水管网中用水量发生变化时，出口压力保持不变的供水方式。

供水管网的出口压力值是根据用户需求确定的。

传统的供水方式是采用水塔、高水位箱、气压罐等设施实现的。

近年来，随着变频调速技术的日益成熟，其显著的节能效果和可靠稳定的控制方式，在供水系统中得到广泛的应用。

变频恒压供水系统对水泵电机实行无级调速，依据用水量及水压变化通过微机检测、运算，自动改变水泵转速保持水压恒定以满足用水要求，是目前最先进，合理的节能供水系统。

与传统的水塔、高位水箱、气压罐等供水方式比较，变频恒压供水不论是投资、运行的经济性、还是系统的稳定性、可靠性、自动化程度等方面都具有优势：（1）高效节能。

与传统供水方式相比变频恒压供水能节能30%-60%。

（2）占地面积小，投入少，效率高。

（3）配置灵活，自动化程度高，功能齐全，灵活可靠。

（4）运行合理，由于一天内的平均转速下降，轴上的平均扭矩和磨损减少，水泵的寿命将大为提高。

（5）由于能对水泵实现软停和软起，并可消除水锤效应（水锤效应：直接起动和停机时，液体动能的急剧变大，导致对管网的极大冲击，有很大破坏力）。

变频恒压供水系统以管网水压 (或用户用水流量)为设定参数，通过微机控制变频器的输出频率从而自动调节水泵电机的转速，实现管网水压的闭环调节(PID)，使供水系统自动恒稳于设定的压力值：即用水量增加时，频率升高，水泵转速加快，供水量相应增大；用水量减少时，频率降低，水泵转速减慢，供水量亦相应减小，这样就保证了供水效率用户对水压和水量的要求，同时达到了提高供水品质和供水效率的目的，“用多少水，供多少水”；采用该设备不需建造高位水箱，水塔，水质无二次污染，是一种理想的现代化建筑供水设备。

恒压供水的意义：水是人民生活必不可少的重要组成部分，但由于近些年来，随着人们生活水平的提高，楼房的层数也在不断的剧增。

再加上受到输送管道和供水设施的影响，使居民的生活用水存在着自来水管网压力不足的现象，尤其是供水高峰期的高层供水尤为突出,给人们的生活带来了许多困扰。

无负压与变频供水设备的对比与选用问题探讨作者：杨益来源：《城市建设理论研究》2013年第17期摘要：无负压与变频供水设备的对比与选用。

关键词：无负压，变频供水设备中图分类号： TU731.5 文献标识码： A 文章编号：引言在北京自从非典后无负压成套供水设备应用渐多，逐渐占据了一定市场比例，近年来关于建筑给水选用无负压还是变频供水一直存在争论，两种方案都有各自的优点与不足，以下结合本人在工作中碰到的实际案例进行讨论。

一、无负压供水技术的工作原理：无负压供水设备采用微机控制变频调速实现恒压供水，其中的负压补偿系统克服了对管网的不良影响，无负压供水设备设定某一压力值，启动流量控制器调节市政进口压力，避免产生负压。

自来水管网的水进入稳流罐，罐内空气从真空消除器排出，待水充满后，真空消除器自动关闭。

当自来水管网压力能够满足用水要求时，系统由旁通止回阀向用水管网直接供水，当自来水管网压力不能满足要求时，系统压力信号由远传压力表反馈给变频控制器，水泵运行，并根据用水量的大小自动调节转速恒压供水。

水泵供水时，若自来水管网水量大于水泵流量时，系统保持正常供水，用水高峰时，若自来水管网水量小于水泵流量时，稳流罐内的水作为补充水源仍能正常供水，此时，空气由真空消除器进入稳流罐，罐内真空遭到破坏，确保了自来水管网不产生负压，用水高峰过去后，系统恢复到正常供水状态。

当自来水管网停水或用水高峰时间过长造成稳流罐液位不断下降，液位探测器信号发出报警信号反馈给变频控制器，水泵自动停机，以保护水泵机组。

负压解除后，系统自动恢复正常运行。

夜间小流量供水且自来水管网压力不能满足要求时，稳流罐可以贮存并释放能量，避免了水泵频繁启动。

无负压供水具有以下优点：首先，节能，无负压设备有效地利用了市政自来水原有的压力，节能效果显著；其次，安全卫生，无负压成套设备采用全密闭设计，杜绝了自来水与空气接触，无二次污染；第三，节省机房占地面积，因为不需要水箱且所有设备集中在一个安装底板上，无负压成套设备所需安装空间大幅减少；第四，节省管理维护费用，不需定期清洗水箱，水质检测费用减少。

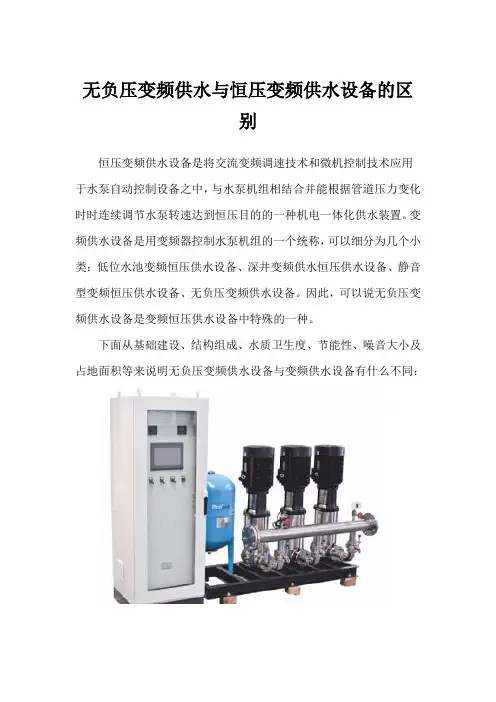

无负压变频供水与恒压变频供水设备的区别恒压变频供水设备是将交流变频调速技术和微机控制技术应用于水泵自动控制设备之中，与水泵机组相结合并能根据管道压力变化时时连续调节水泵转速达到恒压目的的一种机电一体化供水装置。

变频供水设备是用变频器控制水泵机组的一个统称，可以细分为几个小类：低位水池变频恒压供水设备、深井变频供水恒压供水设备、静音型变频恒压供水设备、无负压变频供水设备。

因此，可以说无负压变频供水设备是变频恒压供水设备中特殊的一种。

下面从基础建设、结构组成、水质卫生度、节能性、噪音大小及占地面积等来说明无负压变频供水设备与变频供水设备有什么不同：1、结构组成无负压变频供水设备有一个不锈钢稳流罐以及旁通管道，而恒压变频供水设备则无旁通管和稳流罐。

两种供水设备都可以配套气压罐以达到压力更稳。

2、基础建设无负压变频供水设备：不用建水池、水箱，基础投资小。

恒压变频供水设备：需建地下水池或不锈钢水箱，基础投资较大。

3、水质卫生程度无负压变频供水设备：稳流罐采用食品卫生等级不锈钢材质制造并全封闭，并且不用蓄过多水，因此水质无污染。

恒压变频供水设备：需水量过大并且没办法做到全封闭，导致地下水池存在少量的二次供水污染。

4、节能性无负压变频供水设备由于可以直接利用管网自身压力，工作压力是差多少补多少，选择泵时只需要选择压力较小的泵即可满足正常增压，水泵功率偏小，相比传统气压式供水设备和变频恒压供水设备，节能在50%以上。

恒压变频供水设备需要将自来水压力变为0再进行增压，选择泵时需要选择压力较大的才能满足正常增压，水泵功率偏大，相比传统气压式供水设备，其节能可达 30%以上。

5、噪音大小无负压变频供水设备由于可以直接利用管网自身压力，工作压力是差多少补多少，选择的泵水泵功率偏小，无论是工作噪音及振动都要比传统的供水设备小。

恒压变频供水设备需要将自来水压力变为0再进行增压，选择的泵水泵功率偏大，设备工作时噪音及振动要大于无负压变频供水设备。

项目是否采用无负压供水系统方式，最终取决于水务局或自来水公司，这主要是因为某些城市或某些区县会有特殊要求的情况出现。

使用无负压供水设备应满足的必要条件是什么？1. 根据《管网叠压供水设备》中规定，城市给水管网的供水能力(水量)和供水压力的大小是确定能不能采用叠压供水系统的决定性因素。

如果城市供水管网的供水压力经常处于0.2Mpa左右的情况下，可利用的余压就不多，节能的效果不会显著。

在这种情况下采用管网叠压供水设备的优越性就不大。

由于城市给水管网供水压力本来就不大，直接抽水后压降必然下降很快，而城市给水管网上的消火栓的保证压力不小于0.10Mpa，再加上接入管上必须安设倒流防止器，我们国家目前最低阻力的倒流防止器是0.03Mpa左右，所以不能采用叠压供水系统。

一般来说当城市给水管网的供水压力经常大于0.25Mpa时采用该设备较好。

同时应该指出同一城市不同地段也有所不同，一定要区别对待。

2. 当城市给水管网的管道DN<300时不宜选用管网叠压供水设备，特别是枝状管网时更要特别慎重。

3. 必须取得当地自来水公司主管二次供水部门的同意，同时取得所在地区的供水能力(流量和压力)的可靠数据。

4. 电源的可靠程度也是制约采用管网叠压供水设备的重要条件，若所处地区经常停电且无备用电源，就会出现“停电即停水”现象，由于该设备不设水箱，无节容量可利用。

首先无负压供水设备使用的条件是：有足够的进水压力，最小也得保证进设备压力为0.1MPa，保证无负压设备可以正常启动；第二是前段水量充足，如果市政水量不足，那么在无负压设备运行高峰期时会经常地出现无水停机状态，影响用户的正常用水。

若是能满足以上要求的住宅、酒店、宾馆、医院、办公、学校等建筑的给水系统都可以使用无负压供水设备；对于温度在60度以内时热水系统也可使用无负压供水设备；还有一些空调、冷却塔的补水、高位消防水箱都可以用无负压设备供水。

二者的区别：变频供水是利用变频器的调速功能，自动调节水泵的转速，在用水量发生变化时（水的压力发生变化），自动调节水的压力并保持恒定。

无负压供水设备与变频供水设备有什么区别？无负压供水设备与变频供水设备有什么区别？无负压和变频往往代表两种不同的给水设备，我们可以以无负压给水设备和恒压变频供水设备为例分析。

变频：定速驱动，微电脑控制变频供水，就是通过对水泵电机实行无级调速，依据用户用水量及水压变化通过微机检测、运算，自动改变水泵转速保持水压恒定以满足用水要求，实现恒定出水压力，变量供水，达到节水节电的目的，变频的目的实际上就是保证恒压供水的前提下根据用水量变化告便水泵转速。

以恒压供水设备为例，保证供水，恒压稳定，是很理想的的供水设备。

无负压：市政管网不产生负压。

什么是无负压，就是不低于环境压力的状态，唯有不产生负压才能保证供水压力的稳定。

以无负压供水设备为例，系统与市政自来水管网直接加压运行不会造成市政自来水管网出现负压，在市政管网的基础上进行二次加压，保证高楼供水压力不足时的正常供水。

什么是无负压什么是变频有什么区别？如果要想比较的话，各有各的好处，在实际用途上恒压变频供水设备比较适合于各种生活给水系统的使用。

一、恒压无塔供水设备的产品优点：1、卫生：——恒压无塔供水设备过流部件均采用不锈钢等食品级材料制造，符合国家涉水卫生规范。

箱式无负压装置能确保水箱内储水通过用户用水每天自动更新，罐式无负压装置实时置换，确保用水卫生。

2、节省运行费用：——恒压无塔供水设备系统没有蓄水池等土建出水设施，节省了占地面积，降低了建筑承载负荷，因而大大降低了投资费用。

——恒压无塔供水设备系统保证管道恒压是根据用水量的变化调整水泵投入台数和运转速度，用水量大时投入功率大，用水量小时投入功率小。

小用水量时（如夜间）系统由气压罐或小流量泵变频调速供水。

系统一直在高效率点运行。

因而大大降低了运行费用。

可节约能源60%以上。

——恒压无塔供水设备系统全自动运行无须专人值守，又因没有蓄水池等土建储水设施，也没有水质处理仪器，免去定期清洗、消毒等工作，故进一步降低了运行费用。

本文由湖南供水设备厂家华都供水设备专家对用户使用二次加压供水设备后，整理了本文内容，详细阐述了用户在使用无负压供水设备和箱式变频供水设备的比较。

一、无负压供水设备产品概述HDW无负压供水设备，是我们华都公司专业技术人员在气压供水设备的基础上开发的一种能直接与自来水管网连接、且对自来水管网不产生任何副作用的成套供水设备。

他取代了蓄水池的和屋顶水箱，能充分利用自来水管网的压力直接或间接供水，避免了能源的二次浪费和水质的二次污染，大幅度节约了基建投资并缩短了施工工期。

HDW无负压供水设备由智能型变频控制柜、稳流罐、水泵机组、仪表、阀门及管路、基座等组成，适用于一切需要增高水压、恒定流量的供水系统。

二、无负压供水设备原理：设水泵全速运行时的转速为n1，水泵工作性能曲线为L1，管阻特性曲线为R1，供水量为Q1（工作点为P1），此时耗能矩形面积OH1P1Q1。

用水量由Q1降至Q2时，如果不采取任何措施，则水泵出口处的压力增至H3（工作点为P2）。

此时耗能为矩形面积OH2P2Q2。

当用水量由Q1降至Q2时，如果采用恒压控制，则水泵转速将降至n2，水泵工作特性曲线为L2（工作点为P3），耗能为矩形面积OH1P3Q2，与不采用恒压控制相比，耗能降低了矩形面积H1H3P2P3。

无负压供水设备是直接利用自来水管网压力的一种叠压式供水方式，卫生、节能、综合投资小。

安装调试后，自来水管网的水首先进入稳流罐，并通过真空消除器将罐内的空气自动排除。

当安装在设备出口的压力传感器检测到自来水管网压力满足供水要求时，系统不经过加压泵直接供给；当自来水管网压力不能满足供水要求时，检测压力差额，由加压泵差多少、补多少；当自来水管网水量不足时，空气由真空消除器进入稳流罐破坏罐内真空，即可自动抽取稳流罐内的水供给，并且管网内不产生负压。

三、无负压供水设备的特点：1、技术先进：无负压供水设备将真空抑制技术、流体控制技术和智能变频技术等多项先进技术进行优化融合，无负压供水设备与自来水管网直接串接，实现稳压、节能、卫生、安全可靠运行，不产生负压，不用建水池、水箱。

变频恒压供水系统与无负压变频供水系统的比较一、变频恒压供水系统变频恒压供水系统是指在供水管网中用水量发生变化时，出口压力保持不变的供水方式。

变频恒压供水设备主要由水泵机组、测压稳压罐、压力传感器、变频控制柜、不锈钢水箱等组成。

变频恒压供水时市政管网与水泵房内的不锈钢水箱相连接，市政自来水进入不锈钢水箱后成为静水，压力为零，当用户有用水需求时，变频泵自动启动开始供水，用多少水，供多少水。

二、无负压变频供水系统无负压变频供水系统是一种供水设备进水管与自来水管网直接相连，水在自来水管网剩余压力驱动下压入设备进水管，设备的加压水泵在进水剩余压力的基础上继续加压，将供水压力提高到用户所需的压力后向出水管网供水的系统。

无负压变频供水设备主要由水泵、智能变频控制柜、无负压装置、增压装置、引水装置和稳压罐等组成；无负压变频供水时，当自来水管网剩余压力满足用户供水要求时，设备自动进入休眠状态，由自来水管网直接向用户供水，供水不足时设备自动恢复运行。

三、变频恒压供水和无负压变频供水对比<1>市政供水压力稳定、水量充足时：无负压变频供水可充分发挥优势，在节能效果方面优于普通变频恒压供水；在设备的成本方面也低于普通变频恒压供水。

<2>市政供水压力不稳定、水量不充足时：无负压变频供水设备需要增加水箱做为备用水源，在设备成本方面已经高于普通变频恒压供水设备；节能方面效果也不会很明显；<3>以金徽家园为例：徽县城区市政供水管网水压不稳定，且经常停水，这种条件下若使用无负压供水设备，必须要增加水箱做为备用水源；另一方面，金徽家园南北两区住户多且集中，在用水高峰期，无负压设备直接从市政管网取水很难满足用水需求，必须要增设水箱，使用变频恒压供水。

若未来几年徽县城区市政供水条件能大力改善，可考虑使用无负压变频供水设备，在设备成本上会高一些，但在住户分时段用水时，无负压变频供水的优势会体现出来，充分达到节能的效果！。

无负压供水设备、变频供水设备等供水设备的区别和原理第一篇：无负压供水设备、变频供水设备等供水设备的区别和原理无负压供水设备是水源都是从蓄水池中来，这样自来水的压力就被卸掉了，而且蓄水池需要二次消毒设备。

无负压给水设备系直接利用自来水管网压力的一种叠压式供水方式，卫生、节能、综合投资小。

安装调试后，自来水管网的水首先进入稳流罐，并通过真空消除器将罐内的空气自动排除。

当安装在设备出口的压力传感器检测到自来水管网压力满足供水要求时，系统不经过加压泵直接供给；当自来水管网压力不能满足供水要求时，检测压力差额，由加压泵差多少、补多少；当自来水管网水量不足时，空气由真空消除器进入稳流罐破坏罐内真空，即可自动抽取稳流罐内的水供给，并且管网内不产生负压。

变频恒压供水设备，既能利用自来水管道的原有压力，又能利用足够的储存水量缓解高峰用水，且不会对自来水管道产生吸力。

二次加压供水设备广泛应用在自来水管网压力不足的场合。

按水泵(离心式水泵，下同)与管道连接方式的不同，供水方式可分为2种：①水箱—水泵加压供水；②管道泵加压供水。

供水方式①由于水箱能有效地进行水量的吞吐，即在非用水高峰时储存水量(此时自来水管道所能提供的流量Q自大于用户所需要的水量Q用，即Q自＞Q用)，而在用水高峰(Q自＜Q用＝时释放所储存的水量，因此能有效地保障用户用水的可靠性，同时由于自来水管是通过水箱与水泵相接的，故水泵始终不会对自来水管网产生负压，但自来水管网中的原有压力无法被水泵利用，势必造成能量的浪费；供水方式②虽然在Q自＞Q用时能利用管网原有的压力，但因没有蓄水装置而不能满足高峰期用水量，故无法确保用户用水的可靠性，并且在用水高峰时对自来水管网产生吸力(这是由水泵本身的性质所决定的)，因而无法被广泛应用。

变频供水设备在城市高层建筑供水用得比较广泛。

能有效控制压力的设定，采用静水专用变频器，缓启动，缓停止，无启动电流，无水锤振动小。

第二篇：石家庄无负压变频供水设备沃尔特水设备石家庄无负压变频供水设备无负压变频给水设备特点1.无负压供水设备投资省无需修建水池或水箱，也不需设置大型气压罐，节省了一大笔投资，而且由于能充分利用自来水管网依次依次供水压力加压泵选型可以减少，设备投资减少沃尔特水设备2.卫生无污染供水系统从自来水管网至用户水龙头为全封闭结构。

无负压变频供水设备产品更加节能无负压变频供水设备产品更加节能1、经济效益显著：使用该设备，可不建造水塔、不设楼顶水箱，既减少工程的施工周期，又解决了工程造价费用高的缺点，还克服了气压波动大，水泵启动频繁等不足之处。

2、设计严谨：该设备采用水泵变频恒压控制，无论系统用水量怎样变化，均能使管道出口压力保持恒定。

3、运行可靠：该设备采用变频调速器和国内优质水泵，具有完善的保护功能和自动、手动转换功能，使运行非常可靠。

并且性能良好、控制方式灵活、抗干扰能力强4、高效节能：该设备能根据用户用水量的变化来调节水泵转速，使水泵始终工作在高效区，节电效果明显，比恒速水泵可节电35%。

5、操作简单：该设备采用全自动控制，PID调节，键盘操作，人机界面（文本、数字）显示。

操作人员只需转换电控柜开关，就可以实现用户所需工况，实现全自动无人值守。

6、保护功能齐全：具有完美的过载、短路、过压、欠压、缺相、过流、短路、水源缺水等自动保护功能。

在异常情况下能进行信号报警、自检、故障判断等。

7、占地少安装方便：整套设备只有一组供水控制柜和水泵机组，安装非常简单方便。

8、延长水泵及电机的使用寿命：对多台泵组均能可靠的实现软启动，使电网和管网免冲击，并且轮流运转，大大延长了水泵及电机的使用寿命。

适用领域1、有水池的高层建筑、宾馆、学校、城镇居民小区、企事业单位、新农村建设农村的生活用水。

2、工厂、工矿企业的生活或者生产用水。

3、各类水厂、供水站、污水废水厂、农业排灌站等供排水。

4、高楼、小区、企事业单位热水集中供水。

5、生产、生活中的冷却水、循环水的加压。

6、油田输油管道、油库、油站等的恒压输油。

适用范围1、高层建筑、居民小区、别墅等居民生活用水。

2、企事业单位、宾馆、写字楼、百货商场，大型桑拿浴、医院、学校，体育馆，高尔夫球场，机场等场所的日常用水。

3、生产制造、洗涤装置、食品工业、工厂、工矿的生产用水。

3、已建好的水池，可以采用无负压供水设备与水池共用的供水方式，进一步节能；4、对原有气压供水设备进行改造，可以充分利用原有的气压罐；5、各种循环系统，自来水厂的中间加压泵站。
