Solidworks工程图模板制作

Solidwork中工程图的创建一、设置生成工程图模板1.打开SOLIDWORK，在标准工具栏上单击选项键。

2.在系统选项标签上，单击文件位置。

3.在显示下项的文件夹中选择文档模板。

4.单击添加。

在浏览文件夹对话框中导览到安装_目录\Program Files\SolidWorksCorp\SolidWorks\lang\chinese-simplified\Tutorial。

此为包含有模板的文件夹。

6.单击确定两次。

二、打开工程图模板。

1.单击标准工具栏上的新建工程图键。

在对话框中，选取Tutorial选项卡。

注意：如果Tutorial选项卡不显示，单击高级。

Tutorial选项卡存在是因为您在上一个步骤中将之添加到了文档模板列表中。

3.单击draw，然后单击确定。

新工程图出现在图形区域中，且模型视图 PropertyManager 出现。

模型视图 PropertyManager 只有在 PropertyManager 中选定了生成新工程图时开始指令时才出现。

三、从模板打开工程图（续）下一步，您通过更改一些文本属性来编辑图纸格式。

因为您使用的是图纸格式，且还没有在工程图中插入模型，所以取消 PropertyManager。

我为何编辑图纸格式?1.单击 PropertyManager 中的取消。

模型视图 PropertyManager 只有在 PropertyManager 中选定了生成新工程图时开始指令时才出现。

2.用右键单击工程图图纸上的任何位置，然后选择编辑图纸格式。

3.在标题栏中，双击变量文字<公司名称>。

您可使用缩放工具使选择更容易。

单击视图工具栏上的局部放大，然后拖动-选择右下角的标题栏。

再次单击局部放大以将此工具关闭。

文字出现在编辑框中。

4.将文字改为您公司的名称。

5.在注释格式化工具栏中更改字体、大小、后果样式。

6.单击文字区域外面来保存您的更改。

7.单击视图工具栏上的整屏显示全图。

自定义属性工程图模板1、新建一个3D零件
2、输入属性并应用
3、保存本零件（不是零件模板）
4、新建一个工程图图纸，右键-编辑图纸格式，
把原来的属性链接删除，
空白处右键-编辑图纸，视图布局-模型视图。

双击新建好的零件1，把零件1拖入到图纸框内
5、空白处右键-编辑图纸格式，注解，注释（无引线），
把方格放到合适位置，
点击链接到属性，
出来链接到属性对话框，点击此处发现的模型
点击属性名称一栏右侧的三角，出来此处所需要的装配体名称
确定（在此处看看方格内是不是出现设定好的属性值，若不是，之前操作步骤有错误），现在之前设定好的属性值：拖料架，已经出现。

然后依照此方法，编辑好其他属性。

6、空白处右键-编辑图纸，把零件模型图纸删除，使图纸空白
视图调色板中，点击红色叉号（清除所有），断掉与零件链接关系（若是不清除，下面保存模板不会成功）。

7、文件-另存为-工程图模板
8、到现在位置，带有自定义属性的工程图模板制作完成。

Solidworks工程图模板制作一、创建一个零件模板1．选择材料：如“普通碳钢”2．定义单位：【工具】→【选项】→【文件属性】→【单位】→【自定义】→【质量】单位改为【千克】→【小数位数】改为【1】3．设置文件属性：（1）【文件】→【属性】→【摘要】→【作者】处填写自己名字（2）【自定义】设置如下图所示：4．存储零件模板：【文件】→【另存为】→普通碳钢.prtdot到“C:\Program Files\SolidWorks\data\templates\”文件夹下。

5．使用刚定义的零件模板任意创建一个简单零件，保存该零件“工程图范例.SLDPRT”。

二、用AutoCAD创建一个图纸格式和标题栏例如“A3横向.dwg”，按“Ctrl+A”全选，再按“Ctrl+C”复制所选。

三、创建工程图的图纸格式和模板1．【新建】→【工程图】→按下图做如下设置→【确定】2．【图纸】右键→【编辑图纸格式】1．在图幅区域以外的地方（如下图的红色区域）鼠标左键单击一下，然后按“Ctrl+V”，将图框粘帖进工程图中2．此时屏幕显示4．【插入】→【工程视图】→【模型】→浏览打开“工程图范例.SLDPRT”文件，插入一个主视图（我选择了1：1的比例），再按Esc键。

此时屏幕显示5．重新编辑图纸格式6．双击“（材料）”，选择链接属性选中【图纸属性中所指定视图中模型】，做如图设置，选中Material7．类似的做以下链接（单位）——公司名称（图名）——SW－文件名称（图号）——图号（重量）——Weight（设计）——SW－作者“设计”（日期）——完工日期（制图）——绘制者“制图”（日期）——绘制日期8．（比例）设置略有不同，应选中【当前文件】9．用记事本打开字体映射文件“C:\Program Files\SolidWorks\data\drawfontmap.txt”（安装目录下），在最后一行加入“仿宋_GB2312 宋体0.707”，保存，关闭。

精心整理Solidworks 创建工程图模板及材料明细表模板技巧为了快速出图和快速出材料明细表和汇总表，每个公司都要建立一个适合自己的模版。

(1)工程图模板的建立在 (2) ed\… 1) 2) 图 ☆将原Excel 文件中的“项目号”改为“序号”，定义名称为“ItemNo”;☆在“数量”前插入两列，分别为“代号”和“名称”，定义名称分别为“DrawingNo”和“PartNo”;☆将“零件号”改为“材料”，定义名称为“Material”;☆在“说明”前插入两列，分别为“单重”和“总重”，定义名称分别为“Weight”和“T otalWeight”;☆将原Excel文件中的“说明”改为“备注”，定义名称为“Description”。

3)在Excel文件编辑环境中，逐步在G列中输入表达式D2*F2，…，D12*F12，…，以便在装配体的工程图中由装入零件的数量与重量来自动提取所装入零件的总重量。

4)2.“图纸1”，中选择“自定义”，最后点击“浏览”，在目录路径中找到合适的图纸格式，点击“确定”即可。

3.解除视图对齐关系与对齐视图在完成工程图的过程中，某些视图间的投影关系需要解除，某些视图间需要建立视图对齐关系，对此，SolidWorks提供了解除视图关系、水平对齐另一视图和竖直对齐另一视图的功能。

具体操作如下：欲解除视图关系，应同时选中需要解除视图关系的视图，点击“工具”→“对齐视图”→“解除对齐关系”命令即可;欲水平或竖直对齐另一视图，应先选中需要对齐的视图，然后点击“工具”→“对齐视图”→“水平对齐另一视图”或“竖直对齐另一视图”命令，此时注意鼠标的形状，再点击欲对齐的目标视图即可。

4.”即可。

5.6.块操作的应用SolidWorks的注解工具栏中，提供了丰富的表面粗糙度、形位公差和焊接符号等注解符号，所有符号都可以直接引用。

但对于不满足我国标准的一些符号以及一些特殊行业标准符号的标注还需要通过块操作来实现。

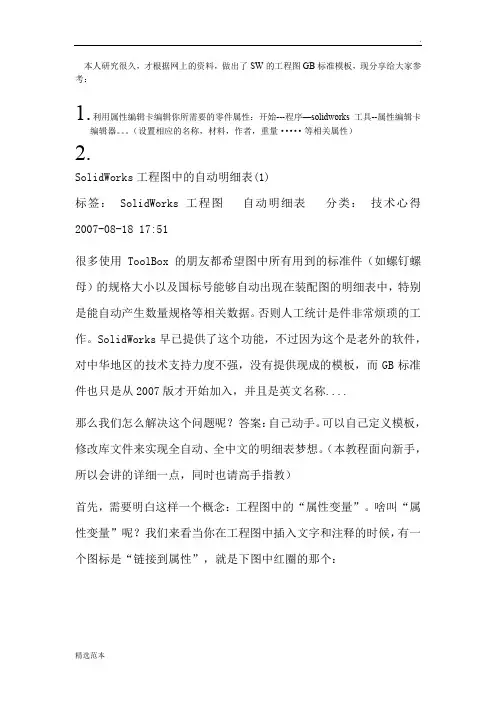

本人研究很久，才根据网上的资料，做出了SW的工程图GB标准模板，现分享给大家参考：1.利用属性编辑卡编辑你所需要的零件属性：开始---程序—solidworks工具--属性编辑卡编辑器。

（设置相应的名称，材料，作者，重量·····等相关属性）2.SolidWorks工程图中的自动明细表(1)标签： SolidWorks工程图自动明细表分类：技术心得2007-08-18 17:51很多使用ToolBox的朋友都希望图中所有用到的标准件（如螺钉螺母）的规格大小以及国标号能够自动出现在装配图的明细表中，特别是能自动产生数量规格等相关数据。

否则人工统计是件非常烦琐的工作。

SolidWorks早已提供了这个功能，不过因为这个是老外的软件，对中华地区的技术支持力度不强，没有提供现成的模板，而GB标准件也只是从2007版才开始加入，并且是英文名称....那么我们怎么解决这个问题呢？答案：自己动手。

可以自己定义模板，修改库文件来实现全自动、全中文的明细表梦想。

（本教程面向新手，所以会讲的详细一点，同时也请高手指教）首先，需要明白这样一个概念：工程图中的“属性变量”。

啥叫“属性变量”呢？我们来看当你在工程图中插入文字和注释的时候，有一个图标是“链接到属性”，就是下图中红圈的那个：我们选择这个“链接到属性”，就会出现下面这个对话框：（注意，一般来讲，我们在工程图中所使用的属性都应该来自图中的模型，既.sldprt或.sldasm中定义的内容，所以应该选择“图纸属性中所指定视图中模型”这一项。

只有少数某些属性需要用“当前文件”中的定义，如此工程图“最后保存的时间”）点开它，选择“材料”：这样就插入了一个“属性变量”的文本，如下图：而这个变量是跟随工程图中所引入的模型的属性变化的。

现在我们来建立一个3D模型，选定他的材料为黄铜：然后将这个模型插入到工程图中：看吧，那个“属性变量”的文本就变成了“黄铜”。

solidworks⼯程图模板制作教程（上）⽂尾左下⾓阅读原⽂看视频教程好课推荐：零基础CAD：点我 CAD室内：点我周站长CAD：点我CAD机械：点我 Bim教程：点我 CAD建筑：点我CAD三维：点我全屋定制：点我 ps教程：点我苹果版CAD:点我 3dmax教程：点我 UG教程：点我SU教程：点我 solidworks教程：点我 rhino教程：点我CAD动态块：点我 CAD电⽓：点我室内⼿绘：点我更多视频教程：点我查看1. 为什么要制作⼯程图模板答：SolidWorks软件功能强⼤，由于其出⾊的技术和市场表现，成为了CAD领域⼀颗闪耀的明星。

为了更加规范，更加快捷，更加⽅便，更加准确的出图，所以要制作⼯程图模板，SolidWorks⼯程图的优势在于零件的模型尺⼨是和⼯程图关联的，只要修改了模型的尺⼨，⼯程图中的尺⼨也是跟着动，这保证了数据的唯⼀性和准确性。

对于企业⽽⾔（尤其是机械⾏业），⼀套完整的模型图纸可能既包含2D图纸，也包含3D图纸，但是由于图纸管理的某些原因，2D图纸最后是以Auto CAD软件⽣成的.dwg格式为标准进⾏存档的，但3D图纸最后是以SolidWorks软件⽣成的.sldprt（零件）和. sldasm（装配体）为标准进⾏存档的。

笔者在企业⼯作的过程中，不少⼯程师都反应过“2D和3D有时候不能保证完全⼀致”的问题。

造成如今这种局⾯的原因也不是⼀下⼦就能说得清楚，在笔者看来，个⼈使⽤主要是“使⽤习惯”，对于企业来说，可能还存在“经济性”和软件版权问题。

还记得在笔者刚刚进⼊机械设计领域时（回头想想，⼤概是3年前），接触到SolidWorks软件，曾经不⽌⼀次想过这个问题，那就是明明这个软件有⼯程图的功能，为什么不少企业都没有建⽴⾃⼰的.slddrw（⼯程图）库，后来不管是企业内部培训，还是外出与其他企业进⾏技术交流，都存在这样的使⽤习惯。

鉴于此，笔者还特意对这两款软件的区别和联系，优缺点做了⼀个总结。

本人研究很久，才根据网上的资料，做出了SW的工程图GB标准模板，现分享给大家参考：1.利用属性编辑卡编辑你所需要的零件属性：开始---程序—solidworks工具--属性编辑卡编辑器。

（设置相应的名称，材料，作者，重量·····等相关属性）2.SolidWorks工程图中的自动明细表(1)标签： SolidWorks工程图自动明细表分类：技术心得2007-08-18 17:51很多使用ToolBox的朋友都希望图中所有用到的标准件（如螺钉螺母）的规格大小以及国标号能够自动出现在装配图的明细表中，特别是能自动产生数量规格等相关数据。

否则人工统计是件非常烦琐的工作。

SolidWorks早已提供了这个功能，不过因为这个是老外的软件，对中华地区的技术支持力度不强，没有提供现成的模板，而GB标准件也只是从2007版才开始加入，并且是英文名称....那么我们怎么解决这个问题呢？答案：自己动手。

可以自己定义模板，修改库文件来实现全自动、全中文的明细表梦想。

（本教程面向新手，所以会讲的详细一点，同时也请高手指教）首先，需要明白这样一个概念：工程图中的“属性变量”。

啥叫“属性变量”呢？我们来看当你在工程图中插入文字和注释的时候，有一个图标是“链接到属性”，就是下图中红圈的那个：我们选择这个“链接到属性”，就会出现下面这个对话框：（注意，一般来讲，我们在工程图中所使用的属性都应该来自图中的模型，既.sldprt或.sldasm中定义的内容，所以应该选择“图纸属性中所指定视图中模型”这一项。

只有少数某些属性需要用“当前文件”中的定义，如此工程图“最后保存的时间”）点开它，选择“材料”：这样就插入了一个“属性变量”的文本，如下图：而这个变量是跟随工程图中所引入的模型的属性变化的。

现在我们来建立一个3D模型，选定他的材料为黄铜：然后将这个模型插入到工程图中：看吧，那个“属性变量”的文本就变成了“黄铜”。

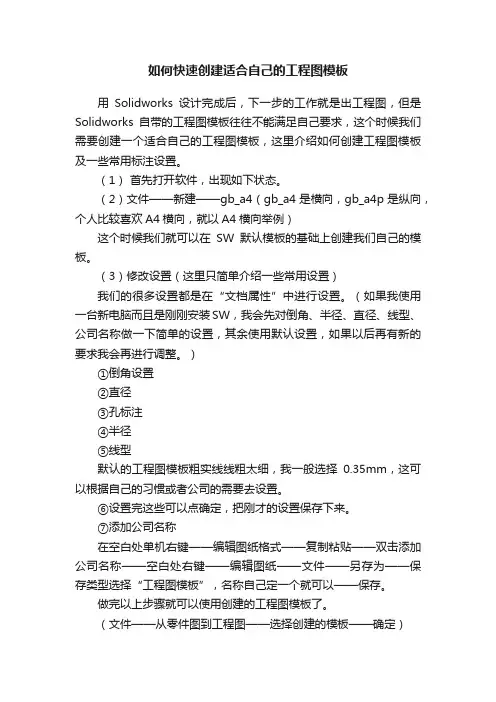

如何快速创建适合自己的工程图模板
用Solidworks设计完成后，下一步的工作就是出工程图，但是Solidworks自带的工程图模板往往不能满足自己要求，这个时候我们需要创建一个适合自己的工程图模板，这里介绍如何创建工程图模板及一些常用标注设置。

（1）首先打开软件，出现如下状态。

（2）文件——新建——gb_a4（gb_a4是横向，gb_a4p是纵向，个人比较喜欢A4横向，就以A4横向举例）
这个时候我们就可以在SW默认模板的基础上创建我们自己的模板。

（3）修改设置（这里只简单介绍一些常用设置）
我们的很多设置都是在“文档属性”中进行设置。

（如果我使用一台新电脑而且是刚刚安装SW，我会先对倒角、半径、直径、线型、公司名称做一下简单的设置，其余使用默认设置，如果以后再有新的要求我会再进行调整。

）
①倒角设置
②直径
③孔标注
④半径
⑤线型
默认的工程图模板粗实线线粗太细，我一般选择0.35mm，这可以根据自己的习惯或者公司的需要去设置。

⑥设置完这些可以点确定，把刚才的设置保存下来。

⑦添加公司名称
在空白处单机右键——编辑图纸格式——复制粘贴——双击添加公司名称——空白处右键——编辑图纸——文件——另存为——保存类型选择“工程图模板”，名称自己定一个就可以——保存。

做完以上步骤就可以使用创建的工程图模板了。

（文件——从零件图到工程图——选择创建的模板——确定）。

Solidworks创建工程图模板及材料明细表模板技巧为了快速出图和快速出材料明细表和汇总表，每个企业全部要建立一个适合自己模版。

(1)工程图模板建立根据企业本身要求建立对应图幅工程图模板文件，而且将图层建立在工程图模板文件中，这么能够使新建工程图全部包含建立图层。

再将工程图模板复制在SolidWorks\ data\template\…模板文件中。

(2)材料明细表模板建立系统所预设材料明细表范本存放在安装目录SolidWorks\lang\ C hinese_ simplified\…下，可依据需求自行设计新模板。

步骤以下:1)打开Solidworks\lang\Chinese_ simplified\Bomtemp.xl文件。

2)进行图4所表示设置(定义名称应和零件模型自定义属性一致，方便在装配体工程图中自动插入明细表)。

图4 用户个性化设置☆将原Excel文件中“项目号”改为“序号”，定义名称为“ItemNo”;☆在“数量”前插入两列，分别为“代号”和“名称”，定义名称分别为“DrawingNo”和“PartNo”;☆将“零件号”改为“材料”，定义名称为“Material”;☆在“说明”前插入两列，分别为“单重”和“总重”，定义名称分别为“Weight”和“TotalWeight”;☆将原Excel文件中“说明”改为“备注”，定义名称为“Descriptio n”。

3)在Excel文件编辑环境中，逐步在G列中输入表示式D2*F2，…，D12*F12，…，方便在装配体工程图中由装入零件数量和重量来自动提取所装入零件总重量。

4)选择“文件”→“另存为”，将文件命名为BOM表模板，保留在S olidWorks\lang\ chinese-simplified \…下模板文件中。

以后新建工程图或在工程图中插入材料明细表时，均会按定制选项设置实施，而且不需查找模板文件繁琐放置路径。

2.图纸格式更换在生成新工程图时，应依据零件模型大小、综合设计经验和纸张成本等原因选择适宜工程图模板。

制作符合自己要求的Soldworks工程图模板随着Solidworks版本的不断更新，软件自带的工程图模板也逐渐的丰富，而且也更多的考虑了中华区用户的习惯，其中内置了GB版的工程图模板。

这些对于一些普通个体用户来说也许已经够用了，但是对于企业来说还有很多修改的地方，比如说，字体、标题栏、一些标注样式等等细节性的东西。

下面就制作工程图模板这块和大家一起分享一下自己的一些点滴。

首先要弄清楚两个概念：1、工程图模板，2、图纸格式
工程图模板：就是图纸加上绘图的标准，比如说：标注样式、注释样式、字体线型及图表等等，都可以在选项-文档属性里面设定。

图纸格式：可以理解为图纸的图框及里面的一些属性链接等。

具体步骤如下：
新建GB/a3幅面的工程图：
插入模型视图：
右键选择编辑工程图格式：
然后就可以根据自己的需要绘制图框、表格等，与此同时也可以将文档属性设置完成。

要想使自己的工程图能自动填写标题栏就需要给标题栏的文字添加属性链接，这一步很关键。

一般情况下选“图纸属性中所指定视图模型”，注意调整文字的位置。

此时工作进行的差不多了，然后退出“编辑图纸格式”将文件另存为.drwdot格式，取个名字就ok了。

下一次在建立工程图的时候可以选用你自己建立的工程图模板了。

竭诚为您提供优质文档/双击可除solidworks怎么创建工程图模板篇一：图解solidworks工程图模板制作图解solidworks工程图模板制作1.新建一系统自带工程图模板如下：2.关闭左侧模型视图。

3.右键图纸空白处/属性，做自己要求设置。

4.右键图纸空白处/编辑图纸格式5.对格式按自己要求修改后，需要插入自己公司的logo，点菜单栏上的插入/图片。

6.选中自己公司的logo7.点图片上的拖动快调整大小，调整位置和透明度等设置。

8.文件/另存为，命名之后文件格式选工程图模板。

再次新建工程图时，就会出现自制的模板，选中即可使用。

篇二：solidworks工程图模板设置模板是solidworks中三种必要的文件模板。

其中，工程图模板关系到最终设计图样的出图，尤为重要。

工程图文件的模板，包含了工程图的绘图标准、尺寸单位、投影类型和尺寸标注的箭头类型以及文字标注的字体等多方面的设置选项。

因而，根据国家标准建立符合要求的工程图文件模板，不仅可以使建立的工程图符合国家标准，而且在操作过程中能够大大提高工作效率。

下面笔者根据自己的绘图习惯，并参考国家标准，以solidworks20xx软件为例，详细介绍定制不包含图样格式工程图模板的步骤。

一、建立工程图文件在工具栏中，单击“新建”按钮，或者选择下拉菜单“文件”→“新建”;在新建solidworks的文件对话框中，选中“工程图”，单击“确定”按钮。

打开“图纸格式/大小”对话框，由于是建立无图样格式文件，所以单击“取消”按钮。

此时，建立了一张不包含图样格式的空白工程图。

二、文件属性设置1.设置绘图标准和绘图单位用鼠标右键单击工程文件Featuremanager设计树中的文件名称图标，从快捷菜单中选择“文件属性”命令，如图1所示。

在“文件属性”选项卡的“出详图”中，选取“尺寸标注标准”为“gb”，“引头零值”为“移除”，“尾随零值”为“移除”。

选中“固定焊接符号大小”复选框，选中“切换剖面显示”复选框。

solidworks各种模板的创建方法Solidworks是一款常用的三维建模软件，在工程设计和制造领域广泛应用。

为了提高工作效率和一致性，使用Solidworks模板是非常重要的。

本文将介绍Solidworks中各种模板的创建方法。

一、创建零件模板在Solidworks中，我们可以创建自定义的零件模板，以便在创建新零件时直接使用。

以下是创建零件模板的步骤：1. 打开Solidworks软件，点击“文件”菜单，选择“新建”>“零件”。

2. 在打开的新零件窗口中，设定正确的单位和精度，这取决于你的工作需求。

3. 在特征管理器中的“特征”文件夹下，添加常用的特征，例如孔、凸起等。

在特征属性管理器中设定默认值。

4. 添加自定义的注释、视图、草图等。

这可以根据你的设计需求进行个性化设置。

5. 点击“文件”菜单，选择“另存为”，选择保存路径并输入模板名称。

在文件类型中选择“零件模板(*.prtDOT)”。

6. 点击“保存”按钮，完成零件模板的创建。

二、创建装配模板Solidworks中的装配模板用于创建多个零件组合而成的装配体。

下面是创建装配模板的步骤：1. 打开Solidworks软件，点击“文件”菜单，选择“新建”>“装配”。

2. 在打开的新装配窗口中，设定正确的单位和精度。

3. 导入零件模型，可以通过拖放、插入或者打开已有零件。

4. 在3D空间中，按照设计需求布置各个零件的位置和旋转角度。

5. 添加组装关系，例如约束、配合等，以保证装配体的稳定性和正确性。

6. 点击“文件”菜单，选择“另存为”，选择保存路径并输入模板名称。

在文件类型中选择“装配模板(*.asmDOT)”。

7. 点击“保存”按钮，完成装配模板的创建。

三、创建图纸模板图纸模板用于创建工程图纸，包括视图、注释、标尺等信息。

以下是创建图纸模板的步骤：1. 打开Solidworks软件，点击“文件”菜单，选择“新建”>“图纸”。

竭诚为您提供优质文档/双击可除sw中怎么制作工程图模板篇一：图解solidworks工程图模板制作图解solidworks工程图模板制作1.新建一系统自带工程图模板如下：2.关闭左侧模型视图。

3.右键图纸空白处/属性，做自己要求设置。

4.右键图纸空白处/编辑图纸格式5.对格式按自己要求修改后，需要插入自己公司的logo，点菜单栏上的插入/图片。

6.选中自己公司的logo7.点图片上的拖动快调整大小，调整位置和透明度等设置。

8.文件/另存为，命名之后文件格式选工程图模板。

再次新建工程图时，就会出现自制的模板，选中即可使用。

篇二：sw工程图模板制作教你做sw工程图模板1j;s3e7o6j3F本文来自互连网，感谢作者！――让所有需要帮助的人得到帮助！3y@7g8[(h6s$e0} 模板是一组系列文件(零件图模板、工程图模板、装配图模板)，当用新建一零件、装配体、或工程图时，sw将根据模板设置的系统属性和文件属性来建立零件、装配体、或工程图。

修改模板也可使sw设置个性化，和保持与gb相符等。

$w7^0h,a4sz(m%5a0p#l1a"d2o%k零件模板的扩展名为：*.prtdot、装配模板的扩展名为：*.asmdot、工程图模板：*.drwdot。

在sw中，模板的默认保存位置为：c/programFilessolidworksdataemplates。

(默认安装路径c/programFilessolidworks)。

sw程序的默认模板在此目录中分别为：零件.prtdot、装配体.asmdot、工程图.drwdot。

2y*{)~"e(h(]如何修改零件模板、装配模板和工程图模板？以创建一个零件模板为例，新建一个零件，然后可以修改“工具”-“选项”里的“系统选项”和“文件属性”里的相关参数，达到自己满意的效果。

还可以设置视图等其它设置。

在“工具”-“选项”-“系统选项”里有很多相关参数的设置，包括各种颜色设置等，修改这些设置可以使sw各种默认颜色符合自己的喜好，从而达到个性化的目的。
