优化设计与有限元法.

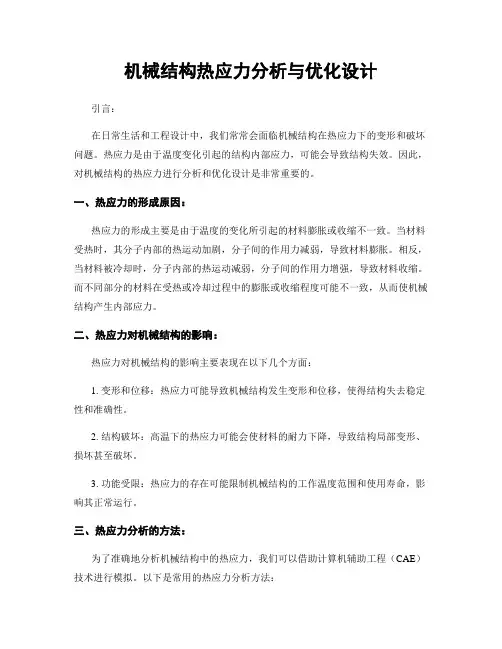

机械结构热应力分析与优化设计引言：在日常生活和工程设计中，我们常常会面临机械结构在热应力下的变形和破坏问题。

热应力是由于温度变化引起的结构内部应力，可能会导致结构失效。

因此，对机械结构的热应力进行分析和优化设计是非常重要的。

一、热应力的形成原因：热应力的形成主要是由于温度的变化所引起的材料膨胀或收缩不一致。

当材料受热时，其分子内部的热运动加剧，分子间的作用力减弱，导致材料膨胀。

相反，当材料被冷却时，分子内部的热运动减弱，分子间的作用力增强，导致材料收缩。

而不同部分的材料在受热或冷却过程中的膨胀或收缩程度可能不一致，从而使机械结构产生内部应力。

二、热应力对机械结构的影响：热应力对机械结构的影响主要表现在以下几个方面：1. 变形和位移：热应力可能导致机械结构发生变形和位移，使得结构失去稳定性和准确性。

2. 结构破坏：高温下的热应力可能会使材料的耐力下降，导致结构局部变形、损坏甚至破坏。

3. 功能受限：热应力的存在可能限制机械结构的工作温度范围和使用寿命，影响其正常运行。

三、热应力分析的方法：为了准确地分析机械结构中的热应力，我们可以借助计算机辅助工程（CAE）技术进行模拟。

以下是常用的热应力分析方法：1. 有限元法：有限元法是一种基于物理模型的数值分析方法，通过将结构离散为有限个小元素，计算每个元素的热应力，进而推导出整个结构的热应力分布。

2. 温度场分析：首先确定结构在热载荷作用下的温度分布，然后通过热弹性理论计算结构在各个温度下的应力和应变，最终得到热应力的分布情况。

3. 材料特性参考：对于已知材料特性的结构，可以通过查询相关的材料手册或实验数据，获得材料的热膨胀系数等参数，进而计算热应力。

四、热应力优化设计的思路：在进行热应力优化设计时，我们可以采取以下几个思路：1. 材料选择：选择具有较小热膨胀系数的材料，以减小由温度变化引起的热应力。

例如，在高温环境下，优先选择具有低热膨胀系数的陶瓷材料。

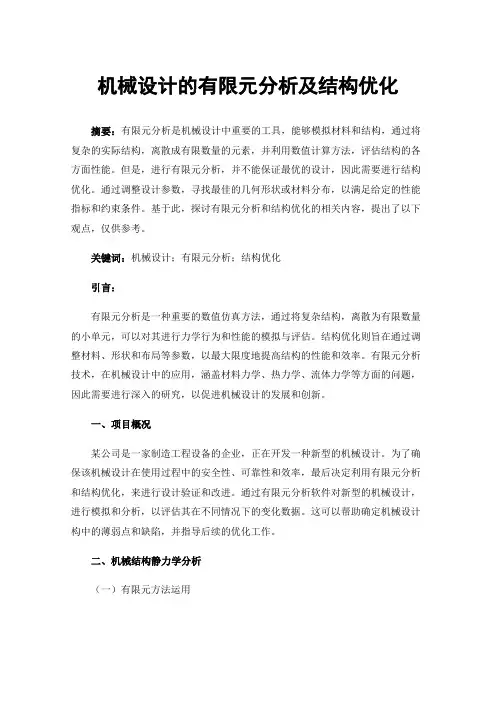

机械设计的有限元分析及结构优化摘要：有限元分析是机械设计中重要的工具，能够模拟材料和结构，通过将复杂的实际结构，离散成有限数量的元素，并利用数值计算方法，评估结构的各方面性能。

但是，进行有限元分析，并不能保证最优的设计，因此需要进行结构优化。

通过调整设计参数，寻找最佳的几何形状或材料分布，以满足给定的性能指标和约束条件。

基于此，探讨有限元分析和结构优化的相关内容，提出了以下观点，仅供参考。

关键词：机械设计；有限元分析；结构优化引言：有限元分析是一种重要的数值仿真方法，通过将复杂结构，离散为有限数量的小单元，可以对其进行力学行为和性能的模拟与评估。

结构优化则旨在通过调整材料、形状和布局等参数，以最大限度地提高结构的性能和效率。

有限元分析技术，在机械设计中的应用，涵盖材料力学、热力学、流体力学等方面的问题，因此需要进行深入的研究，以促进机械设计的发展和创新。

一、项目概况某公司是一家制造工程设备的企业，正在开发一种新型的机械设计。

为了确保该机械设计在使用过程中的安全性、可靠性和效率，最后决定利用有限元分析和结构优化，来进行设计验证和改进。

通过有限元分析软件对新型的机械设计，进行模拟和分析，以评估其在不同情况下的变化数据。

这可以帮助确定机械设计构中的薄弱点和缺陷，并指导后续的优化工作。

二、机械结构静力学分析（一）有限元方法运用有限元方法通过将结构离散化为许多小的单元，对每个单元进行分析，并将其连接起来形成整体结构，来研究机械结构的力学行为。

有限元方法的关键步骤包括以下几个方面：第一，将机械结构离散化为许多小的单元，以便更好地进行分析。

这些单元可以是三角形、四边形或其他形状的网格单元。

第二，在进行离散化后，需要选择适当的位移插值函数，来描述每个单元内部的位移变化。

常见的插值函数有线性插值函数和二次插值函数等。

第三，利用所选的位移插值函数，可以通过解决每个单元内部的应力方程，来计算单元的力学特性，如应力、应变和变形等。

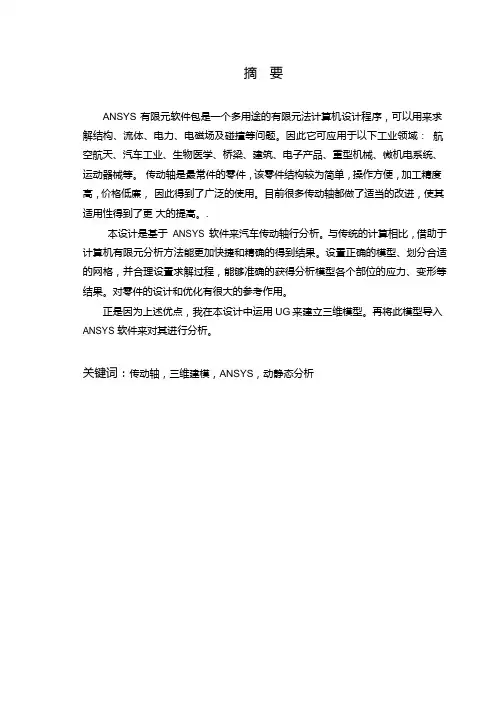

摘要ANSYS 有限元软件包是一个多用途的有限元法计算机设计程序，可以用来求解结构、流体、电力、电磁场及碰撞等问题。

因此它可应用于以下工业领域：航空航天、汽车工业、生物医学、桥梁、建筑、电子产品、重型机械、微机电系统、运动器械等。

传动轴是最常件的零件，该零件结构较为简单，操作方便，加工精度高，价格低廉，因此得到了广泛的使用。

目前很多传动轴都做了适当的改进，使其适用性得到了更大的提高。

.本设计是基于ANSYS 软件来汽车传动轴行分析。

与传统的计算相比，借助于计算机有限元分析方法能更加快捷和精确的得到结果。

设置正确的模型、划分合适的网格，并合理设置求解过程，能够准确的获得分析模型各个部位的应力、变形等结果。

对零件的设计和优化有很大的参考作用。

正是因为上述优点，我在本设计中运用UG 来建立三维模型。

再将此模型导入ANSYS 软件来对其进行分析。

关键词：传动轴，三维建模，ANSYS，动静态分析A b st r ac tANSYS (f i n i t e e l e m e n t) package i s a m u l t i-p ur po s e f i n i t e e l e m e n t method for computer des i gn program that can be used to s o l ve the structure, fluid, e l ec tr i c i ty,e l ec tr o m ag n et i cf i e l ds and co lli s i on problems. So it can be applied to the followingi ndus tr i es: aerospace, au tom o t i v e,bi o m ed i ca l,b r i dge s,c on s tr uc t i on,e l ec tr o ni cs,h ea vy machinery, mi cro-el e ct r o m echa ni ca l systems, sports equipment and so on.Tr an s mi ss i on s h a f t i s the most common a r egu l a r part, the part structure i s s i m p l e, convenient o pera t i on, high pr ec i s i on, low pr i c es, it has been w i d e l y used. At pr ese n t, many have made the appro pr i at e Tr an s mi ss i on s h a f t i mpr o v e m e n t s,it has been gr ea t l y enhanced app li c a bi li ty.The des i gn i s based on ANSYS s o f t ware to Tr an s m i ss i on s ha f t by the line of s p i nd l e. Compared with the tr adi t i on a l c a l cu l at i on,computer-based f i n i t e e l e m e n t an a l y s i s method can be f a s t er and more accurate r es u l t s.Set the correct m o de l,dividing the right grid, and set a reasonable s o l ut i on process, an a ly t i ca l m o de l can ac curat e l y access t h e various parts of the stress and de f o r m at i on r es u l t s. On the part of the des i gn a ndop t i mi za t i on has great r ef ere n c e.It i s because of these advantages, the use of this des i gn in my UG to crea t et h r ee-di m e ns i on a l model Tr a ns m i ss i on s h a f t. Then this model was i n tr o duce d by t h e ANSYS s o f t wa r e to i t s line of a n a ly s i s.Key Words: Tr an smiss i on s h af t，t h r ee-d i me n si on al mo d e li ng，ANSYS，d y n am i c and s t a t i c a n al y s i s目录摘要.............................................................................................................................. - 1 -Abs tr ac t ............................................................................................................................. -2 -目录.............................................................................................................................. - 2 -第1 章绪论..................................................................................................................... - 4 -1.1 选题的目的和意义............................................................................................. - 4 -- 2 -1.2 选题的研究现状及发展趋势.............................................................................. - 4 -1.3 传动轴知识........................................................................................................ - 5 -1.4 传动轴的结构特点............................................................................................. - 5 -1.5 传动轴重要部件................................................................................................. - 6 -1.6 传动轴常用类型................................................................................................ - 7 -第2 章本课题任务和研究方法...................................................................................... - 8 -2.1 课题任务............................................................................................................ - 8 -2.2 分析方法............................................................................................................. - 8 -3.3 本课题的研究方法............................................................................................. - 9 -3.4 有限元方法介绍................................................................................................ - 9 -3.4.1 概述.................................................................................................................. - 9 -3.4.2 基本思想......................................................................................................... - 9 -3.4.3 特点................................................................................................................ -10 -3.5 ANSYS 软件简介............................................................................................. -11 -第4 章确定汽车传动轴研究对象和UG 建模............................................................. -12 -4.1 确定汽车传动轴研究对象概述........................................................................ -12 -4.2 汽车传动轴（变速箱第二轴）的3D 建模设计............................................. -14 -4.2.1 进入UG 的操作界面............................................................................ -14 -第5 章汽车传动轴的有限元分析................................................................................ -21 -5.1 有限元分析的基本步骤............................................................................ -21 -5.2 有限元分析过程与步骤........................................................................... -22 -5.2.1 转换模型格式........................................................................................ -22 -第六章总结和传动轴的优化设计分析........................................................................ -41 -结论................................................................................................................................ -41 -参考文献........................................................................................................................ -42 -致谢.............................................................................................................................. -43 -第1 章绪论1.1 选题的目的和意义随着计算机技术的日益普及和FEA 技术的蓬勃发展，人们已经广泛采用计算机有限元仿真分析来作为传动轴强度校核的方法。

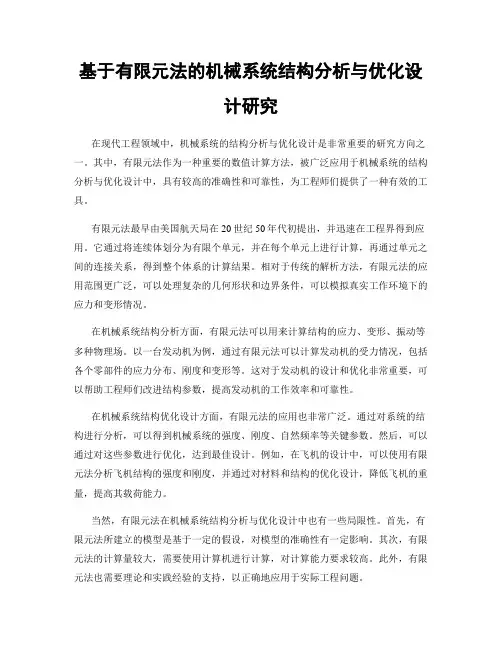

基于有限元法的机械系统结构分析与优化设计研究在现代工程领域中，机械系统的结构分析与优化设计是非常重要的研究方向之一。

其中，有限元法作为一种重要的数值计算方法，被广泛应用于机械系统的结构分析与优化设计中，具有较高的准确性和可靠性，为工程师们提供了一种有效的工具。

有限元法最早由美国航天局在20世纪50年代初提出，并迅速在工程界得到应用。

它通过将连续体划分为有限个单元，并在每个单元上进行计算，再通过单元之间的连接关系，得到整个体系的计算结果。

相对于传统的解析方法，有限元法的应用范围更广泛，可以处理复杂的几何形状和边界条件，可以模拟真实工作环境下的应力和变形情况。

在机械系统结构分析方面，有限元法可以用来计算结构的应力、变形、振动等多种物理场。

以一台发动机为例，通过有限元法可以计算发动机的受力情况，包括各个零部件的应力分布、刚度和变形等。

这对于发动机的设计和优化非常重要，可以帮助工程师们改进结构参数，提高发动机的工作效率和可靠性。

在机械系统结构优化设计方面，有限元法的应用也非常广泛。

通过对系统的结构进行分析，可以得到机械系统的强度、刚度、自然频率等关键参数。

然后，可以通过对这些参数进行优化，达到最佳设计。

例如，在飞机的设计中，可以使用有限元法分析飞机结构的强度和刚度，并通过对材料和结构的优化设计，降低飞机的重量，提高其载荷能力。

当然，有限元法在机械系统结构分析与优化设计中也有一些局限性。

首先，有限元法所建立的模型是基于一定的假设，对模型的准确性有一定影响。

其次，有限元法的计算量较大，需要使用计算机进行计算，对计算能力要求较高。

此外，有限元法也需要理论和实践经验的支持，以正确地应用于实际工程问题。

综上所述，基于有限元法的机械系统结构分析与优化设计是一项重要且挑战性的研究课题。

它可以帮助工程师们了解机械系统的强度、刚度、变形等性能指标，并通过优化设计，改进机械系统的结构，提高其工作效率和可靠性。

当然，有限元法的应用也需要注意其局限性，以确保分析结果的准确性和可靠性。

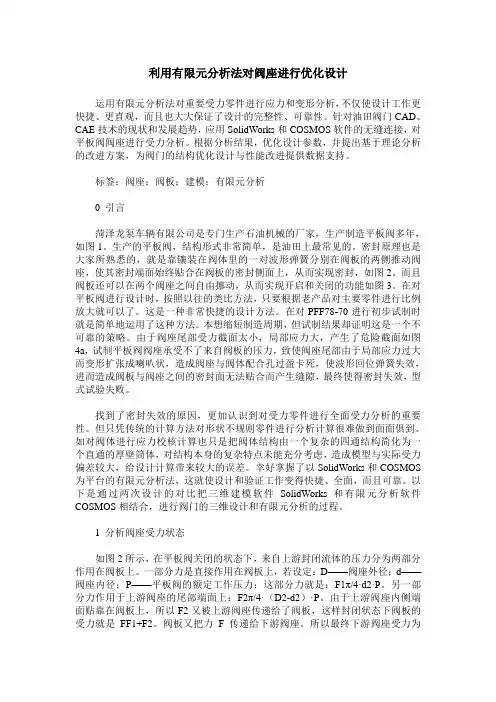

利用有限元分析法对阀座进行优化设计运用有限元分析法对重要受力零件进行应力和变形分析，不仅使设计工作更快捷、更直观，而且也大大保证了设计的完整性、可靠性。

针对油田阀门CAD、CAE技术的现状和发展趋势，应用SolidWorks和COSMOS软件的无缝连接，对平板阀阀座进行受力分析。

根据分析结果，优化设计参数，并提出基于理论分析的改进方案，为阀门的结构优化设计与性能改进提供数据支持。

标签：阀座；阀板；建模；有限元分析0 引言菏泽龙泵车辆有限公司是专门生产石油机械的厂家，生产制造平板阀多年，如图1。

生产的平板阀，结构形式非常简单，是油田上最常见的。

密封原理也是大家所熟悉的，就是靠镶装在阀体里的一对波形弹簧分别在阀板的两侧推动阀座，使其密封端面始终贴合在阀板的密封侧面上，从而实现密封，如图2。

而且阀板还可以在两个阀座之间自由挪动，从而实现开启和关闭的功能如图3。

在对平板阀进行设计时，按照以往的类比方法，只要根据老产品对主要零件进行比例放大就可以了。

这是一种非常快捷的设计方法。

在对PFF78-70进行初步试制时就是简单地运用了这种方法。

本想缩短制造周期，但试制结果却证明这是一个不可靠的策略。

由于阀座尾部受力截面太小，局部应力大，产生了危险截面如图4a，试制平板阀阀座承受不了来自阀板的压力，致使阀座尾部由于局部应力过大而变形扩张成喇叭状，造成阀座与阀体配合孔过盈卡死，使波形回位弹簧失效，进而造成阀板与阀座之间的密封面无法贴合而产生缝隙，最终使得密封失效，型式试验失败。

找到了密封失效的原因，更加认识到对受力零件进行全面受力分析的重要性。

但只凭传统的计算方法对形状不规则零件进行分析计算很难做到面面俱到。

如对阀体进行应力校核计算也只是把阀体结构由一个复杂的四通结构简化为一个直通的厚壁筒体，对结构本身的复杂特点未能充分考虑，造成模型与实际受力偏差较大，给设计计算带来较大的误差。

幸好掌握了以SolidWorks和COSMOS 为平台的有限元分析法，这就使设计和验证工作变得快捷、全面，而且可靠。

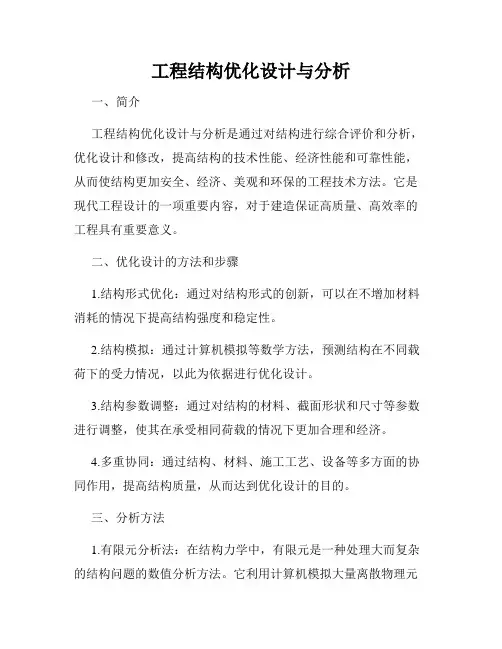

工程结构优化设计与分析一、简介工程结构优化设计与分析是通过对结构进行综合评价和分析，优化设计和修改，提高结构的技术性能、经济性能和可靠性能，从而使结构更加安全、经济、美观和环保的工程技术方法。

它是现代工程设计的一项重要内容，对于建造保证高质量、高效率的工程具有重要意义。

二、优化设计的方法和步骤1.结构形式优化：通过对结构形式的创新，可以在不增加材料消耗的情况下提高结构强度和稳定性。

2.结构模拟：通过计算机模拟等数学方法，预测结构在不同载荷下的受力情况，以此为依据进行优化设计。

3.结构参数调整：通过对结构的材料、截面形状和尺寸等参数进行调整，使其在承受相同荷载的情况下更加合理和经济。

4.多重协同：通过结构、材料、施工工艺、设备等多方面的协同作用，提高结构质量，从而达到优化设计的目的。

三、分析方法1.有限元分析法：在结构力学中，有限元是一种处理大而复杂的结构问题的数值分析方法。

它利用计算机模拟大量离散物理元件，将其连接在一起形成整个结构，再通过计算机求解方法得到结构的应力应变分布和变形等相关参数的分析方法。

2.最优化设计方法：通过寻找结构的最优化组合方式，从而实现对结构性能和经济性的全面考虑。

这种方法一般是在给定的质量标准和经济预算下，确定结构的最优解。

3.材料试验：通过材料试验对材料进行分析，了解材料的性能和机械性质，利用这些数据作为设计的参考依据。

四、优化设计的重点1.结构强度和刚度的分析和提高。

2.结构的稳定性和可靠性的分析和优化。

3.结构的经济性和美观性等因素的考虑。

4.结构的环保性和施工的可行性的分析和优化。

五、优化设计的效果1.显著提高结构质量，使其更加安全可靠。

2.降低工程投资成本，提高经济效益。

3.优化结构形式和材料选用，减少环境污染。

4.提高施工工艺和效率，缩短建造周期。

六、结语在现代工程建设中，结构优化设计与分析已成为一项不可或缺的技术手段。

通过与其他领域的协调和共同创新，将有助于实现工程建设的高品质、高效率、低成本和可持续发展。

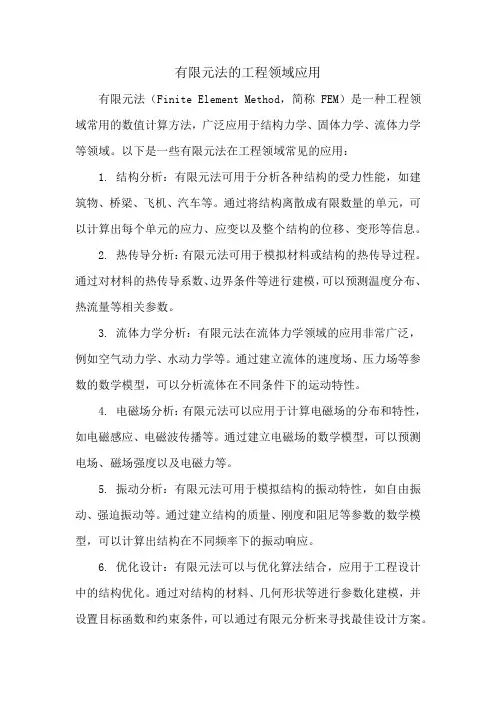

有限元法的工程领域应用
有限元法（Finite Element Method，简称FEM）是一种工程领域常用的数值计算方法，广泛应用于结构力学、固体力学、流体力学等领域。

以下是一些有限元法在工程领域常见的应用：
1. 结构分析：有限元法可用于分析各种结构的受力性能，如建筑物、桥梁、飞机、汽车等。

通过将结构离散成有限数量的单元，可以计算出每个单元的应力、应变以及整个结构的位移、变形等信息。

2. 热传导分析：有限元法可用于模拟材料或结构的热传导过程。

通过对材料的热传导系数、边界条件等进行建模，可以预测温度分布、热流量等相关参数。

3. 流体力学分析：有限元法在流体力学领域的应用非常广泛，例如空气动力学、水动力学等。

通过建立流体的速度场、压力场等参数的数学模型，可以分析流体在不同条件下的运动特性。

4. 电磁场分析：有限元法可以应用于计算电磁场的分布和特性，如电磁感应、电磁波传播等。

通过建立电磁场的数学模型，可以预测电场、磁场强度以及电磁力等。

5. 振动分析：有限元法可用于模拟结构的振动特性，如自由振动、强迫振动等。

通过建立结构的质量、刚度和阻尼等参数的数学模型，可以计算出结构在不同频率下的振动响应。

6. 优化设计：有限元法可以与优化算法结合，应用于工程设计中的结构优化。

通过对结构的材料、几何形状等进行参数化建模，并设置目标函数和约束条件，可以通过有限元分析来寻找最佳设计方案。

以上只是有限元法在工程领域的一些应用，实际上有限元法在各个领域都有广泛的应用，为工程师提供了一种精确、高效的数值计算方法，用于解决各种实际工程问题。

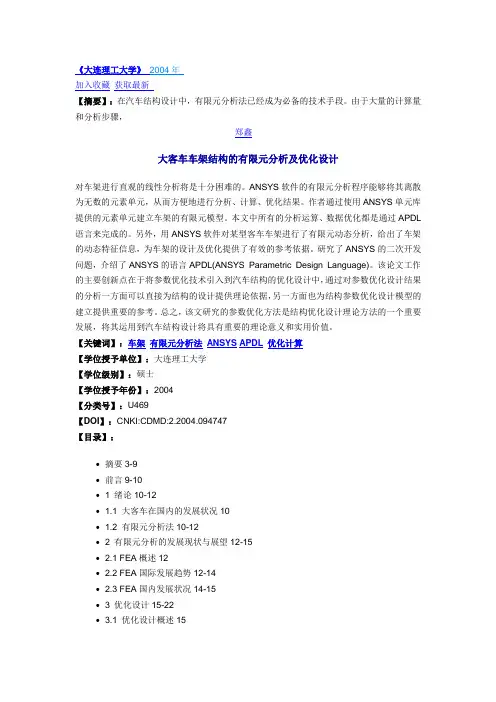

《大连理工大学》2004年加入收藏获取最新【摘要】：在汽车结构设计中，有限元分析法已经成为必备的技术手段。

由于大量的计算量和分析步骤，郑鑫大客车车架结构的有限元分析及优化设计对车架进行直观的线性分析将是十分困难的。

ANSYS软件的有限元分析程序能够将其离散为无数的元素单元，从而方便地进行分析、计算、优化结果。

作者通过使用ANSYS单元库提供的元素单元建立车架的有限元模型。

本文中所有的分析运算、数据优化都是通过APDL 语言来完成的。

另外，用ANSYS软件对某型客车车架进行了有限元动态分析，给出了车架的动态特征信息，为车架的设计及优化提供了有效的参考依据。

研究了ANSYS的二次开发问题，介绍了ANSYS的语言APDL(ANSYS Parametric Design Language)。

该论文工作的主要创新点在于将参数优化技术引入到汽车结构的优化设计中，通过对参数优化设计结果的分析一方面可以直接为结构的设计提供理论依据，另一方面也为结构参数优化设计模型的建立提供重要的参考。

总之，该文研究的参数优化方法是结构优化设计理论方法的一个重要发展，将其运用到汽车结构设计将具有重要的理论意义和实用价值。

【关键词】：车架有限元分析法ANSYS APDL优化计算【学位授予单位】：大连理工大学【学位级别】：硕士【学位授予年份】：2004【分类号】：U469【DOI】：CNKI:CDMD:2.2004.094747【目录】：•摘要3-9•前言9-10• 1 绪论10-12• 1.1 大客车在国内的发展状况10• 1.2 有限元分析法10-12• 2 有限元分析的发展现状与展望12-15• 2.1 FEA概述12• 2.2 FEA国际发展趋势12-14• 2.3 FEA国内发展状况14-15• 3 优化设计15-22• 3.1 优化设计概述15• 3.2 优化数学模型的构成要素15-17• 3.3 建立数学模型需要注意的问题17-18• 3.4 参数优化方法适用范围18-20• 3.5 选择优化方法的标准及有关经验20-22 • 4 ANSYS软件介绍及有限元分析步骤22-28 • 4.1 ANSYS软件介绍22-23• 4.2 ANSYS的分析步骤23-28• 4.2.1 前处理23• 4.2.2 求解23-26• 4.2.3 后处理26-27• 4.2.4 ANSYS软件的特点27-28• 5 ANSYS软件优化功能及APDL语言28-36 • 5.1 ANSYS参数化分析功能28• 5.2 APDL语言介绍28-30• 5.3 ANSYS软件优化设计的过程与步骤30-35 • 5.3.1 优化设计的相关概念31-33• 5.3.2 优化过程具体分析步骤33-35• 5.4 应用程序开发过程中的关键技术35-36 • 6 客车底盘车架综述36-43• 6.1 客车底盘的种类36-37• 6.2 客车车架综述37-43• 6.2.1 车架的功用37-38• 6.2.2 对车架的要求38• 6.2.3 车架类型的选择38• 6.2.4 车架宽度的确定38-39• 6.2.5 车架纵梁型式的确定39• 6.2.6 车架横梁型式的确定39-40• 6.2.7 车架的受载分析40-41• 6.2.8 纵梁的弯矩计算41• 6.2.9 车架纵梁抗弯刚度校核41-42• 6.2.10 车架的扭转刚度42-43•7 车架结构的动态分析43-50•7.1 大客车实例主参数43•7.2 模态分析的必要性和作用43•7.3 大客车车架的动力学模型建立和分析43-50 •7.3.1 模型建立43-45•7.3.2 振型分析及讨论45-48•7.3.3 结论分析48-50•8 车架结构数学模型的建立50-59•8.1 模型建立准则50-51•8.2 有关方程及参数介绍51-56•8.3 通过应力分析对车架的改进意见56-59•9 客车车架结构设计中的结构优化设计59-68•9.1 客车车架几何模型的特点59•9.2 客车车架优化方法59-61•9.2.1 车架结构优化的优化变量59•9.2.2 利用车架结构有限元模型进行优化的一般过程59-60 •9.2.3 客车车架总质量的优化60-61•9.3 APDL程序命令流61-63•9.4 数据分析63-67•9.5 结论分析67-68•10 客车车身局部部分的有限元分析68-72•10.1 问题的由来68•10.2 APDL命令流68-71•10.3 结论分析71•10.4 对于优化的进一步思考71-72•11 总结与展望72-73•11.1 全文总结72•11.2 有限元技术和优化方法在汽车工程中应用展望72-73 •参考文献73-74•致谢74-76下载全文更多同类文献CAJ格式全文(本文按0.5元/页收费，欢迎：购买知网卡、在线咨询) CAJViewer阅读器支持CAJ,PDF文件格式•出国英语，你会说真英语吗，快来测测吧！•圣智科学教育教材——当当网正版独家75折【引证文献】中国硕士学位论文全文数据库前8条【共引文献】中国期刊全文数据库前10条中国重要会议论文全文数据库前10条中国博士学位论文全文数据库前10条中国硕士学位论文全文数据库前10条【同被引文献】中国期刊全文数据库前10条中国博士学位论文全文数据库前1条中国硕士学位论文全文数据库前10条【二级引证文献】中国期刊全文数据库前1条中国硕士学位论文全文数据库前8条【相似文献】中国期刊全文数据库前10条中国重要会议论文全文数据库前10条中国重要报纸全文数据库前10条中国博士学位论文全文数据库前10条中国硕士学位论文全文数据库前10条。

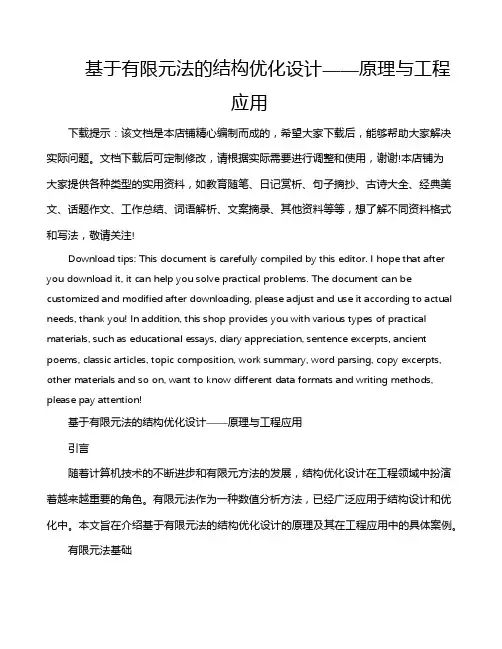

基于有限元法的结构优化设计——原理与工程应用下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!基于有限元法的结构优化设计——原理与工程应用引言随着计算机技术的不断进步和有限元方法的发展，结构优化设计在工程领域中扮演着越来越重要的角色。

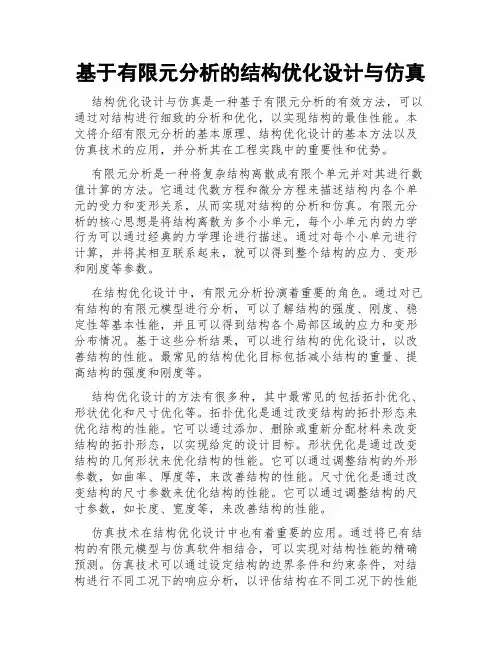

基于有限元分析的结构优化设计与仿真结构优化设计与仿真是一种基于有限元分析的有效方法，可以通过对结构进行细致的分析和优化，以实现结构的最佳性能。

本文将介绍有限元分析的基本原理、结构优化设计的基本方法以及仿真技术的应用，并分析其在工程实践中的重要性和优势。

有限元分析是一种将复杂结构离散成有限个单元并对其进行数值计算的方法。

它通过代数方程和微分方程来描述结构内各个单元的受力和变形关系，从而实现对结构的分析和仿真。

有限元分析的核心思想是将结构离散为多个小单元，每个小单元内的力学行为可以通过经典的力学理论进行描述。

通过对每个小单元进行计算，并将其相互联系起来，就可以得到整个结构的应力、变形和刚度等参数。

在结构优化设计中，有限元分析扮演着重要的角色。

通过对已有结构的有限元模型进行分析，可以了解结构的强度、刚度、稳定性等基本性能，并且可以得到结构各个局部区域的应力和变形分布情况。

基于这些分析结果，可以进行结构的优化设计，以改善结构的性能。

最常见的结构优化目标包括减小结构的重量、提高结构的强度和刚度等。

结构优化设计的方法有很多种，其中最常见的包括拓扑优化、形状优化和尺寸优化等。

拓扑优化是通过改变结构的拓扑形态来优化结构的性能。

它可以通过添加、删除或重新分配材料来改变结构的拓扑形态，以实现给定的设计目标。

形状优化是通过改变结构的几何形状来优化结构的性能。

它可以通过调整结构的外形参数，如曲率、厚度等，来改善结构的性能。

尺寸优化是通过改变结构的尺寸参数来优化结构的性能。

它可以通过调整结构的尺寸参数，如长度、宽度等，来改善结构的性能。

仿真技术在结构优化设计中也有着重要的应用。

通过将已有结构的有限元模型与仿真软件相结合，可以实现对结构性能的精确预测。

仿真技术可以通过设定结构的边界条件和约束条件，对结构进行不同工况下的响应分析，以评估结构在不同工况下的性能和稳定性。

同时，仿真技术还可以通过敏感性分析，确定结构的设计参数对性能的影响程度，以指导优化设计的方向。

什么是结构优化设计结构优化设计是指通过数学建模和计算机仿真等方法，对物体或系统的结构进行优化设计，以提高其性能、降低成本或满足特定需求。

结构优化设计可以应用于各种领域，包括机械工程、建筑工程、飞机设计、汽车设计等。

其目标是通过在给定的约束条件下，找到具有最佳性能的结构。

最常见的目标是最小化结构的重量，同时满足强度、刚度和稳定性等要求。

这样可以降低材料和生产成本，提高运载能力和效率。

结构优化设计的基本原理是以结构的形状、尺寸和材料为变量，通过数学模型和分析方法，寻找最优设计方案。

常见的结构优化方法包括有限元法、遗传算法、神经网络等。

通过这些方法，结构的性能可以被量化为一个目标函数，并且还可以考虑各种约束条件（如强度、稳定性、可制造性等）来确保设计的可行性。

最常见的结构优化方法是拓扑优化。

拓扑优化旨在寻找最佳材料分布，以在给定的约束条件下最小化结构的重量。

在拓扑优化中，结构被表示为连续材料分布的区域，其中不需要人工定义单元尺寸和形状。

通过迭代过程，材料的部分被逐渐移除，直到得到满足性能要求且最轻的结构。

这种方法可以用于优化结构的整体形状和细节。

结构优化设计的一个关键方面是使用合适的数学模型。

最常用的数学模型是有限元法，它将结构分解为许多离散单元，并使用线性或非线性方程来描述单元之间的相互作用。

有限元法可以精确地计算结构的应力、应变和位移等参数，从而评估设计的有效性。

此外，还可以使用其他数学模型，如基于规则的拓扑优化方法、神经网络或遗传算法等。

结构优化设计还可以与其他优化方法相结合，如多目标优化、鲁棒优化和多学科优化等。

多目标优化考虑多个冲突目标，并找到一组最优解，以平衡这些目标。

鲁棒优化考虑设计在不确定性条件下的稳定性和性能，并找到一组具有较高鲁棒性的最优解。

多学科优化考虑设计在不同学科的约束下的性能，并找到一组满足多个学科要求的最优解。

这些方法为结构优化设计提供了更多的灵活性和适用性。

总之，结构优化设计是一种通过数学建模和计算机仿真等方法，对物体或系统的结构进行优化设计的过程。

结构优化设计的数值模拟方法随着工业化的发展，各种机器和设备越来越普及，也出现了越来越多的问题。

其中之一是工程结构设计问题。

结构设计是一个非常复杂的过程，需要大量的试验和分析。

为了解决这个问题，我们可以使用数值模拟方法来进行优化设计。

本文将介绍结构优化设计的数值模拟方法。

一、FEM和BEM有很多数值模拟方法可以用来进行结构优化设计。

其中最常用的两种方法是有限元法（FEM）和边界元法（BEM）。

有限元法是一种数值分析方法，用于解决连续介质的一般问题。

有限元法把一个连续体分成一些小部分（称为有限元），然后通过对这些部分进行数学建模，来得出连续体的行为和响应。

该方法用于模拟固体、流体和热传导等物理过程。

边界元法是另一种数值模拟方法，用于求解偏微分方程。

边界元法把问题的解写成边界上的积分形式，然后通过求解这些积分来得到问题的解。

该方法通常用于计算电磁场、声波和弹性问题等。

二、优化算法在应用有限元法或边界元法进行结构优化设计之前，需要选择一种优化算法。

以下是常用的几种优化算法：1. 梯度下降算法梯度下降算法是最常用的优化算法之一，它通过计算函数的梯度（导数）来找到函数的最小值。

该算法可以用于求解非线性问题，并且在需要优化的变量较少的情况下非常有效。

2. 遗传算法遗传算法是一种模拟自然进化过程的优化算法。

该算法不需要求解函数的梯度，并且可以用于求解复杂的非线性问题。

但是，遗传算法通常需要更多的计算时间来获得最优解。

3. 粒子群算法粒子群算法（PSO）是一种优化算法，模拟群体的行为，每个个体通过与其它个体交互，来达到最小化目标函数值的目的。

该算法也可以用于非线性问题，并且比遗传算法计算时间少。

这些算法在应用时可以根据具体的问题来选择。

三、结构优化设计流程结构优化设计的流程包括以下几个步骤：1. 设计变量选择结构设计中的设计变量是指在设计中可以被改变的变量。

这些变量包括材料的选择、结构的几何参数、载荷等。

在进行结构优化设计时，要选择适当的设计变量。

结构优化有限元分析结构优化是指在满足设计约束条件的前提下，通过调整结构的几何形状、尺寸、材料等参数，以达到优化设计目标的一种设计方法。

通过结构优化，可以提高结构的刚度、强度、稳定性、减少重量、节约材料、降低成本等。

有限元分析（Finite Element Analysis，FEA）是一种计算机辅助工程分析方法，通过将复杂的结构分割成有限个简单的子结构（有限元），建立数学模型，在计算机上进行力学仿真分析来评估结构的性能。

有限元分析可以用于结构的设计优化，通过分析不同参数对结构性能的影响，得出最佳设计方案。

结构优化的有限元分析通常包括以下几个步骤：1.建立结构有限元模型：根据实际结构几何形状和材料，利用专业的有限元软件建立结构的三维有限元模型。

模型中包括结构的节点、单元类型和材料属性等信息。

2.设计优化目标和约束条件：根据设计要求和目标，确定结构的优化目标，如提高刚度、降低重量等。

同时，根据结构的使用条件和限制，设置约束条件，如保证结构的稳定性、强度等。

3.建立优化算法：根据实际情况选择适合的优化算法。

常见的优化算法有遗传算法、粒子群算法、模拟退火算法等。

根据设计要求和目标，确定优化算法的参数和设置。

4.分析和求解：利用有限元分析软件进行结构分析。

根据约束条件和优化目标，对结构进行力学仿真分析，得到结构的刚度、强度、位移等性能指标。

5.结果评估和优化：根据分析结果，评估优化策略的有效性和可行性。

如果优化结果满足设计要求和目标，可以进入下一步；如果不满足，需要对优化策略进行调整和优化，重新进行分析和求解，直到满足设计要求和目标。

6.优化结果的验证：通过制作样品或进行物理实验验证优化结果的可行性和有效性。

根据实际测试结果，对优化模型进行修正和调整，使其更加符合实际情况。

总的来说，结构优化有限元分析是一种结合了有限元分析和优化算法的设计方法，通过分析结构的力学特性，通过调整结构参数，得到最佳的设计方案。

这种方法可以提高结构的安全性、经济性和可靠性，减少材料和能源的消耗，促进结构设计的创新和进步。

基于FEM的弹性系统的变形分析与优化设计基于有限元法的弹性系统的变形分析与优化设计引言：弹性系统作为一种常见的工程结构，在实际应用中常常需要进行变形分析和优化设计以确保其稳定性和安全性。

本文将介绍一种常用的方法——有限元法（Finite Element Method，简称FEM），并结合实际案例，讨论弹性系统变形分析与优化设计的相关内容。

一、有限元法概述有限元法是一种数值分析方法，广泛应用于工程结构力学和固体力学领域。

它将连续体模型离散化为有限个简单的子域，通过建立离散方程组求解物理问题。

在弹性系统的变形分析中，有限元法可以有效地描述和解决结构的变形问题，为优化设计提供理论基础。

二、弹性系统的变形分析弹性系统的变形分析是通过对结构的力学特性和变形响应进行研究，获得结构的位移、应变和应力分布等相关信息。

在有限元法中，通常将结构离散化为有限个单元，通过建立弹性力学方程和边界条件来求解单元的位移和应力。

通过整合各单元的结果，可以得到结构的整体的变形情况。

三、弹性系统的优化设计弹性系统的优化设计旨在通过调整结构的参数，使其在给定的约束条件下，达到最优的设计效果。

优化的目标可以包括结构的刚度、强度、重量等方面。

有限元法为优化设计提供了有效的工具和方法。

在弹性系统的优化设计中，常见的方法之一是拓扑优化。

拓扑优化通过重新分配材料在结构中的位置和形状，实现结构的最优设计。

在拓扑优化中，常用的方法有密度法、拓扑敏感法等。

通过有限元法和拓扑优化方法的结合，可以对弹性系统进行优化设计，提高结构的性能。

四、案例分析以下以一座建筑物的桁架结构为例，进行弹性系统的变形分析与优化设计。

1. 变形分析：在结构变形分析中，我们可以通过有限元法计算出桁架结构的位移和应力分布情况，进而判断结构是否满足设计要求。

对于边界条件和施加载荷的设定，我们需要根据实际情况进行合理的假设和模拟。

2. 优化设计：在桁架结构的优化设计中，我们可以通过拓扑优化方法对结构进行重新设计，以达到最佳的结构性能。

ANSYS优化设计ANSYS是一款广泛应用于工程设计和分析领域的计算机辅助工程分析软件。

其中的优化设计功能可以帮助工程师在设计过程中通过数值方法优化设计方案，以求得更优的设计结果。

本文将从优化设计的基本原理和流程、常用的优化设计方法以及ANSYS优化设计功能的使用方法等方面进行讨论。

优化设计的基本原理和流程优化设计的基本原理是通过对设计变量进行调整，使一些指标函数达到最优值，以达到满足设计要求的目标。

在优化设计流程中，首先需要明确设计目标和约束条件，例如最小化结构重量、最大化热交换效率等。

然后选择适当的优化方法并建立数学模型，通过计算求解得到最优设计方案。

常用的优化设计方法1.数学规划方法：包括线性规划、非线性规划等。

线性规划适用于目标函数和约束条件为线性关系的情况，非线性规划适用于目标函数和约束条件中包含非线性关系的情况。

2.遗传算法：模拟生物进化过程，通过基因组合、交叉和变异等操作，通过适应度评估得到最优解。

3.粒子群算法：模拟鸟群觅食行为，通过个体之间的位置和速度变化来逐步逼近最优解。

4.有限元法优化：通过建立有限元模型，通过改变设计变量来优化结构。

1. OptiStruct：OptiStruct是一种拥有高性能求解器的结构优化软件，能够处理多种优化问题。

在使用OptiStruct进行优化设计时，首先需要建立结构有限元模型，并设置设计变量、目标函数和约束条件。

然后通过OptiStruct的求解器求解得到最优设计方案。

2. DesignXplorer：DesignXplorer是ANSYS的参数化设计和优化软件，能够实现参数化建模、敏感性分析、Design of Experiments（DOE）等功能。

在使用DesignXplorer进行优化设计时，可以使用该软件提供的多种参数化建模工具进行建模，并通过设定设计变量的范围和目标函数来进行优化计算。

3. Workbench Optimization：Workbench Optimization是ANSYS Workbench的一个模块，可以对ANSYS Workbench中的各种分析模块进行全局优化。

基于有限元分析的结构优化设计与优化算法研究在工程设计领域，结构的优化设计一直是一个重要的研究方向。

而有限元分析作为结构分析中常用的方法之一，被广泛应用于结构的优化设计。

本文将探讨基于有限元分析的结构优化设计以及相关的优化算法研究。

一、有限元分析在结构优化设计中的应用有限元分析（Finite Element Analysis，简称FEA）是一种结构分析方法，通过将结构分割为有限数量的小单元，对每个小单元进行力学计算，再通过整体求解来得到结构的应力、变形等信息。

有限元分析在结构分析中广泛应用，可以准确预测结构的力学性能，并提供指导性的优化设计方案。

基于有限元分析的结构优化设计主要包括两个方面：形状优化和拓扑优化。

形状优化是指通过对结构形状进行调整，以改善结构的性能。

拓扑优化则是在保持结构的总体形状不变的前提下，通过调整结构的内部材料分布来达到优化设计的目的。

二、基于有限元分析的结构形状优化方法在基于有限元分析的结构形状优化方法中，常用的算法包括梯度优化法、遗传算法和粒子群算法等。

梯度优化法是通过计算形状变化对结构性能的影响，并通过反复迭代调整结构形状，从而实现优化设计的方法。

梯度优化法可以通过求解一些约束条件下的优化问题，得到最优的结构形状。

然而，梯度优化法在处理离散变量和复杂非线性约束时存在一定的局限性。

遗传算法是一种基于生物进化的优化算法，通过模拟物种的遗传进化过程来搜索最优解。

在结构形状优化中，遗传算法可以通过表示结构某一节点的状态和染色体演变的方式，通过多轮迭代得到最优结构形状。

遗传算法的优点是可以处理离散变量和复杂约束，但计算复杂度较高。

粒子群算法是一种模拟鸟群觅食行为的优化算法，在结构形状优化中，粒子群算法通过模拟粒子在设计空间中搜索最优位置的过程，最终得到最优结构形状。

粒子群算法能够处理连续和离散变量，并且具有较好的全局搜索能力，但也存在算法收敛速度较慢的问题。

三、基于有限元分析的结构拓扑优化方法在基于有限元分析的结构拓扑优化方法中，常用的算法包括密度法、演化法和排除法等。

有限元分析及优化设计在工程实践中，有限元分析广泛应用于机械、航空航天、汽车、建筑等领域。

有限元分析通过离散化问题域，将连续的结构或系统用有限数量的离散单元来表示。

这些离散单元通常是三角形或四边形（在二维情况下）或四面体或六面体（在三维情况下）。

通过组装这些单元，并利用有限元法中的边界条件和加载来解决作用于结构或系统的力或载荷，并计算结构或系统的响应。

有限元分析的基本步骤包括：建立几何模型、离散化、分配材料性质和边界条件、求解方程、后处理等。

建立几何模型是指将实际的结构或系统的几何形状转换为数学模型，通常使用CAD软件进行建模。

离散化是指将几何模型划分为离散的单元，通常使用网格生成软件完成。

分配材料性质和边界条件是为每个单元分配相应的材料性质和定义边界条件，例如约束和载荷。

求解方程是指通过求解有限元方法得到的代数方程组，得到结构或系统的响应。

后处理是指对计算结果进行分析和解释，包括应力、变形、振动等。

优化设计是指通过改变结构或系统的设计参数，使其满足给定的性能要求和约束条件，并最大化或最小化一些性能指标。

优化设计可以应用于各个领域，例如结构优化、拓扑优化、形状优化等。

优化设计通常使用数值优化算法，例如遗传算法、粒子群优化、模拟退火等。

有限元分析和优化设计可以相互结合，实现结构或系统的性能改进。

在有限元分析的基础上，可以通过优化设计方法找到最优设计方案，使得结构或系统在给定性能要求下具有较高的效率和可靠性。

例如，在机械设计中，可以通过优化设计改进零件的强度和刚度，减小零件的重量和体积；在航空航天领域，可以通过优化设计来提高飞机的气动性能和结构强度，降低燃料消耗。

总之，有限元分析和优化设计是一种重要的工程设计方法，通过建立数学模型，应用数值计算方法进行仿真分析，并通过优化设计方法优化结构或系统。

有限元分析和优化设计的结合可以实现结构或系统的性能改进，提高产品的竞争力和可靠性。
