阿贝折射仪WAYW标准操作规程

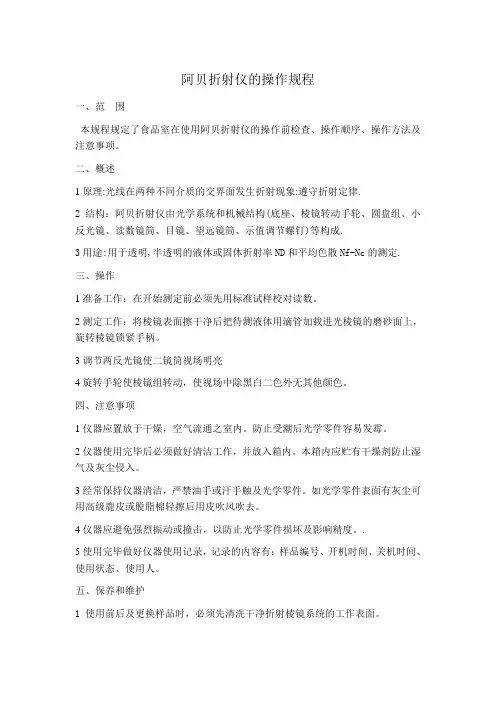

阿贝折射仪的操作规程一、范围本规程规定了食品室在使用阿贝折射仪的操作前检查、操作顺序、操作方法及注意事项。

二、概述1原理:光线在两种不同介质的交界面发生折射现象:遵守折射定律.2结构：阿贝折射仪由光学系统和机械结构(底座、棱镜转动手轮、圆盘组、小反光镜、读数镜筒、目镜、望远镜筒、示值调节螺钉)等构成.3用途:用于透明,半透明的液体或固体折射率ND和平均色散Nf-Nc的测定.三、操作1准备工作：在开始测定前必须先用标准试样校对读数。

2测定工作：将棱镜表面擦干净后把待测液体用滴管加载进光棱镜的磨砂面上，旋转棱镜锁紧手柄。

3调节两反光镜使二镜筒视场明亮4旋转手轮使棱镜组转动，使视场中除黑白二色外无其他颜色。

四、注意事项1仪器应置放于干燥，空气流通之室内。

防止受潮后光学零件容易发霉。

2仪器使用完毕后必须做好清洁工作，并放入箱内。

本箱内应贮有干燥剂防止湿气及灰尘侵入。

3经常保持仪器清洁，严禁油手或汗手触及光学零件。

如光学零件表面有灰尘可用高级鹿皮或脱脂棉轻擦后用皮吹风吹去。

4仪器应避免强烈振动或撞击，以防止光学零件损坏及影响精度。

.5使用完毕做好仪器使用记录，记录的内容有：样品编号、开机时间、关机时间、使用状态、使用人。

五、保养和维护1 使用前后及更换样品时，必须先清洗干净折射棱镜系统的工作表面。

2 被测试样品不应有硬性杂质，当测试固体试样时，应该放置把折射棱镜表面拉毛或产生压痕3 经常保持仪器清洁，严谨右手或汗渍触及光学零件，若光学零件表面有灰尘可用高级鹿皮或者长纤维的脱脂棉轻擦后吹风机吹干。

如光学零件表面站上了油垢应及时用酒精乙醚混合液擦拭干净4 如果聚光照明系统中灯泡损坏，可将聚光精通沿着轴取下来，换上新灯泡，并调节灯泡左右位置(松开旁边的紧定螺钉)，使光线聚光在折射棱镜的近光表面上，并不产生明显偏斜5 使用者不得随意拆装阿贝折射仪聚光镜，如聚光镜发生故障或达不到精度要求时，应及时送去修理。

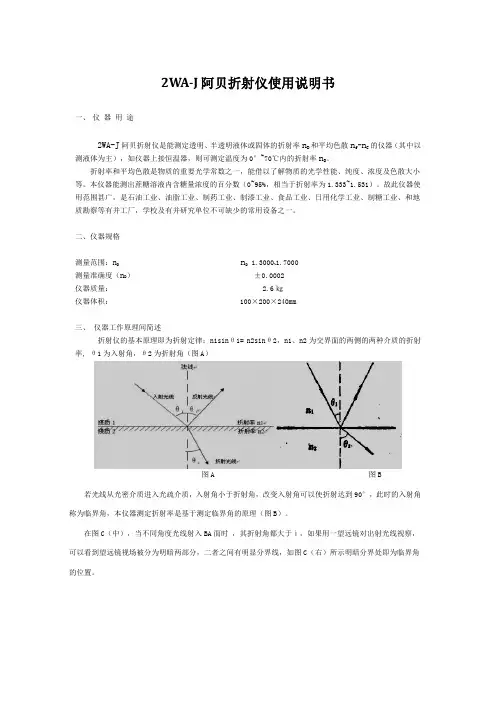

2WA-J 阿贝折射仪使用说明书一、仪器用途2WA-J阿贝折射仪是能测定透明、半透明液体或固体的折射率n D和平均色散n f-n C的仪器（其中以测液体为主），如仪器上接恒温器，则可测定温度为0°~70℃内的折射率n D。

折射率和平均色散是物质的重要光学常数之一，能借以了解物质的光学性能、纯度、浓度及色散大小等。

本仪器能测出蔗糖溶液内含糖量浓度的百分数（0~95%，相当于折射率为1.333~1.531）。

故此仪器使用范围甚广，是石油工业、油脂工业、制药工业、制漆工业、食品工业、日用化学工业、制糖工业、和地质勘察等有并工厂，学校及有并研究单位不可缺少的常用设备之一。

二、仪器规格测量范围：n D n D 1.3000~1.7000测量准确度（n D）±0.0002仪器质量： 2.6㎏仪器体积：100×200×240mm三、仪器工作原理间简述折射仪的基本原理即为折射定律：n1sinθ1= n2sinθ2，n1、n2为交界面的两侧的两种介质的折射率, θ1为入射角，θ2为折射角（图A）图A 图B 若光线从光密介质进入光疏介质，入射角小于折射角，改变入射角可以使折射达到90°，此时的入射角称为临界角，本仪器测定折射率是基于测定临界角的原理（图B）。

在图C（中），当不同角度光线射入BA面时，其折射角都大于ⅰ，如果用一望远镜对出射光线视察，可以看到望远镜视场被分为明暗两部分，二者之间有明显分界线，如图C（右）所示明暗分界处即为临界角的位置。

设待测物体的折射率为n，折射棱镜的折射率为n1，如图C（左）所示。

若n1＞n，根据折射定律,沿BA掠射的光线经AB面折射后以全反射临界角α进入折射棱镜，然后以折射角i从AC面出射至空气中。

以这条光线为界，所有入射角小于90°的入射光线经AB面折射后的折射角都小于α临界角，且均在这条光线的下方，所有入射角大于90°的人射光线被棱镜的金属外套挡住，不能进入折射棱镜。

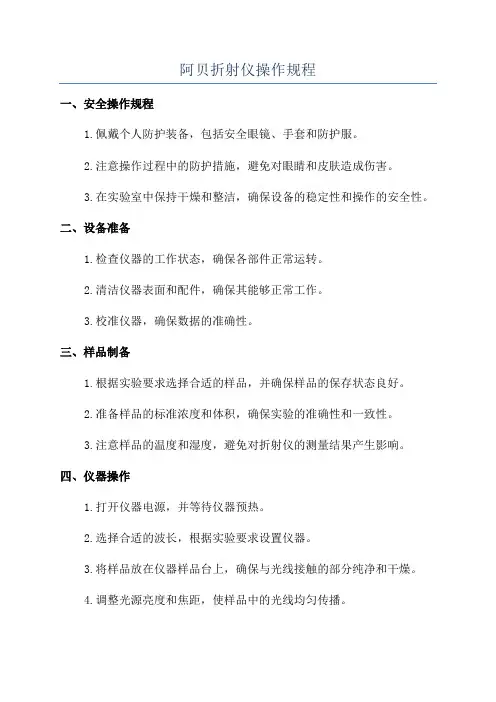

阿贝折射仪操作规程一、安全操作规程1.佩戴个人防护装备，包括安全眼镜、手套和防护服。

2.注意操作过程中的防护措施，避免对眼睛和皮肤造成伤害。

3.在实验室中保持干燥和整洁，确保设备的稳定性和操作的安全性。

二、设备准备1.检查仪器的工作状态，确保各部件正常运转。

2.清洁仪器表面和配件，确保其能够正常工作。

3.校准仪器，确保数据的准确性。

三、样品制备1.根据实验要求选择合适的样品，并确保样品的保存状态良好。

2.准备样品的标准浓度和体积，确保实验的准确性和一致性。

3.注意样品的温度和湿度，避免对折射仪的测量结果产生影响。

四、仪器操作1.打开仪器电源，并等待仪器预热。

2.选择合适的波长，根据实验要求设置仪器。

3.将样品放在仪器样品台上，确保与光线接触的部分纯净和干燥。

4.调整光源亮度和焦距，使样品中的光线均匀传播。

5.利用仪器上的调节装置，使光线通过样品，并观察样品上出现的干涉图样。

6.记录仪器上显示的折射率数据，并确保测量的准确性。

五、数据处理与分析1.将测得的折射率数据转换为所需的物理参数，按照实验要求进行计算和分析。

2.分析实验结果，并与预期结果进行比对，确保实验结果的可靠性和准确性。

3.记录实验过程中出现的异常情况和操作方法，以供今后参考。

六、仪器维护1.每次使用完仪器后，及时进行清洁和消毒。

2.定期检查仪器的运行状态，对可能出现的故障进行预防和修复。

3.定期校准仪器，确保测量数据的准确性和一致性。

4.停用仪器时，将其存放在干燥、清洁和安全的地方。

七、实验室规范1.在实验室中保持安静和整洁，避免杂乱和容易导致事故的物品放置。

2.遵守实验室的安全规定，不得擅自操作或调试仪器。

3.遵守实验室设备的使用规范，不得破坏或随意更改仪器设置。

四、注意事项1.操作前认真阅读仪器的操作手册，并了解仪器的使用方法和注意事项。

2.避免在实验过程中对仪器产生过大的震动或冲击，避免对仪器造成损坏。

3.实验过程中出现的异常情况要及时记录，并妥善处理。

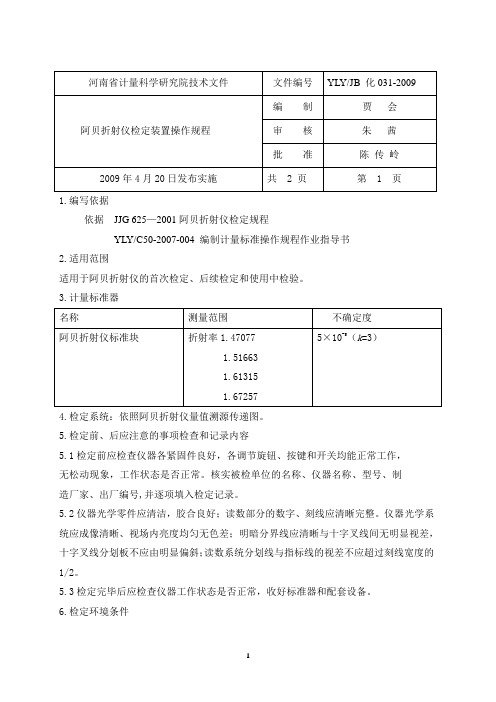

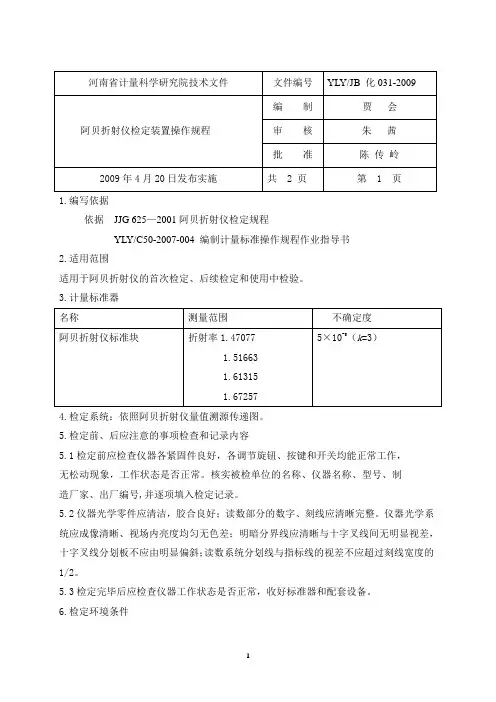

1.编写依据依据JJG 625—2001阿贝折射仪检定规程YLY/C50-2007-004 编制计量标准操作规程作业指导书2.适用范围适用于阿贝折射仪的首次检定、后续检定和使用中检验。

3.计量标准器4.检定系统：依照阿贝折射仪量值溯源传递图。

5.检定前、后应注意的事项检查和记录内容5.1检定前应检查仪器各紧固件良好，各调节旋钮、按键和开关均能正常工作，无松动现象，工作状态是否正常。

核实被检单位的名称、仪器名称、型号、制造厂家、出厂编号,并逐项填入检定记录。

5.2仪器光学零件应清洁，胶合良好；读数部分的数字、刻线应清晰完整。

仪器光学系统应成像清晰、视场内亮度均匀无色差；明暗分界线应清晰与十字叉线间无明显视差，十字叉线分划板不应由明显偏斜；读数系统分划线与指标线的视差不应超过刻线宽度的1/2。

5.3检定完毕后应检查仪器工作状态是否正常，收好标准器和配套设备。

6.检定环境条件温度：（20±3）℃,湿度:＜85%RH7.检定程序依据JJG 625—2001阿贝折射仪检定规程对仪器进行检定。

对被检仪器进行光学系统检查和仪器调整后,用蒸馏水为试样测量阿米西棱镜引起的折射率测量变动量;用阿贝折射仪标准块和相应的折射液测量被检仪器折射率示值误差和折射率重复性及平均色散示值误差。

8.检定过程中异常、意外情况的处理8.1在检定过程中，发生仪器设备意外损坏时，应立即停止检定，以前所测数据全部作废，对仪器设备进行检查，寻找原因，并对仪器进行修理，待修复后再重新进行检测。

8.2检测过程中如果发现某项检测数据异常散布，则需对此项进行重新检定。

9.数据处理及结果判定依据本院现行有效程序文件“数据和软件管理程序”进行数据处理，依据JJG 625—2001检定规程对结果进行判定,按本规程检定合格的仪器发给检定证书,不合格的发给检定结果通知书,并注明不合格项。

10.当计算和数据转换或传递作为检定的一部分时，应对数据的真实、正确做出控制要求，防止丢失、误传及非授权热存取或修改。

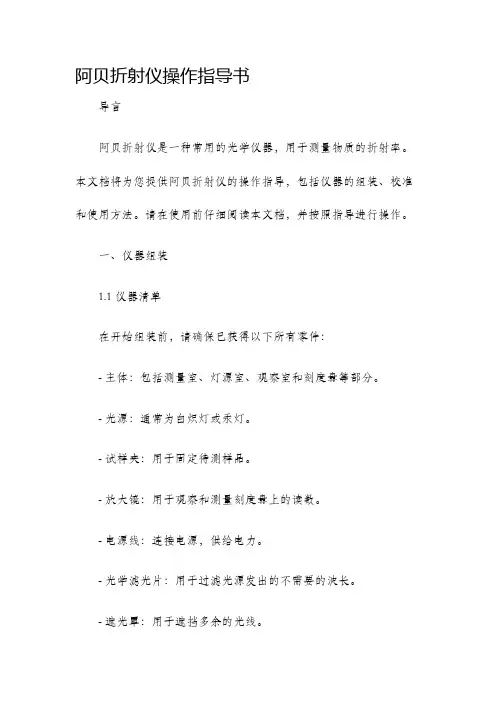

阿贝折射仪操作指导书导言阿贝折射仪是一种常用的光学仪器，用于测量物质的折射率。

本文档将为您提供阿贝折射仪的操作指导，包括仪器的组装、校准和使用方法。

请在使用前仔细阅读本文档，并按照指导进行操作。

一、仪器组装1.1 仪器清单在开始组装前，请确保已获得以下所有零件：- 主体：包括测量室、灯源室、观察室和刻度盘等部分。

- 光源：通常为白炽灯或汞灯。

- 试样夹：用于固定待测样品。

- 放大镜：用于观察和测量刻度盘上的读数。

- 电源线：连接电源，供给电力。

- 光学滤光片：用于过滤光源发出的不需要的波长。

- 遮光罩：用于遮挡多余的光线。

- 其他配件：根据具体型号可能还有其他配件，请根据说明书进行确认。

1.2 仪器组装步骤1. 将主体部分放在整洁的工作台上。

2. 将光源插入灯源室，并确保固定牢固。

3. 将试样夹装置插入测量室，并固定好待测样品。

4. 将放大镜插入观察室，调整合适的位置。

5. 连接电源线，并将其插入电源插座。

二、仪器校准2.1 背景校准在进行实际测量之前，需要进行背景校准，以消除环境因素对测量的影响。

1. 打开仪器电源，确保光源已经完全预热。

2. 将遮光罩放置在光源前方，避免外界光线的干扰。

3. 转动刻度盘，直到观察室中的刻度盘上的图案清晰可见。

4. 通过观察室中的放大镜，调整刻度盘上的背景图案，使其完全清晰。

2.2 折射率校准在进行真正的折射率测量前，需要对仪器进行折射率校准。

1. 准备参考样品，一般为具有已知折射率的透明物质。

2. 将参考样品放在试样夹中，并确保夹子固定牢固。

3. 通过观察室中的放大镜，读取刻度盘上的参考样品的折射率值。

4. 将读取的参考样品折射率值与已知值进行比较，进行校准，直到两者基本一致为止。

三、仪器使用3.1 样品准备在进行折射率测量前，需要准备待测样品。

1. 将待测样品准确地放入试样夹中，并固定好。

2. 确保样品表面干净，没有污渍或气泡的干扰。

3.2 折射率测量1. 打开仪器电源，等待光源完全预热。

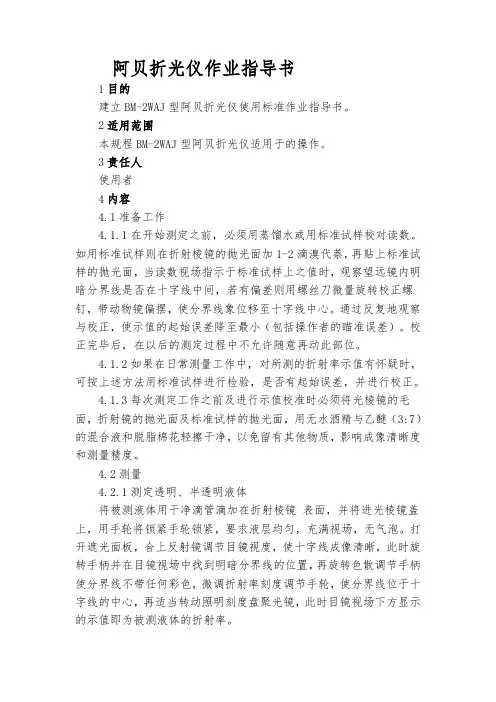

阿贝折光仪作业指导书1目的建立BM-2WAJ型阿贝折光仪使用标准作业指导书。

2适用范围本规程BM-2WAJ型阿贝折光仪适用于的操作。

3责任人使用者4内容4.1准备工作4.1.1在开始测定之前，必须用蒸馏水或用标准试样校对读数。

如用标准试样则在折射棱镜的抛光面加1-2滴溴代萘，再贴上标准试样的抛光面，当读数视场指示于标准试样上之值时，观察望远镜内明暗分界线是否在十字线中间，若有偏差则用螺丝刀微量旋转校正螺钉，带动物镜偏摆，使分界线象位移至十字线中心。

通过反复地观察与校正，使示值的起始误差降至最小（包括操作者的瞄准误差）。

校正完毕后，在以后的测定过程中不允许随意再动此部位。

4.1.2如果在日常测量工作中，对所测的折射率示值有怀疑时，可按上述方法用标准试样进行检验，是否有起始误差，并进行校正。

4.1.3每次测定工作之前及进行示值校准时必须将光棱镜的毛面，折射镜的抛光面及标准试样的抛光面，用无水酒精与乙醚（3:7）的混合液和脱脂棉花轻擦干净，以免留有其他物质，影响成像清晰度和测量精度。

4.2测量4.2.1测定透明、半透明液体将被测液体用干净滴管滴加在折射棱镜表面，并将进光棱镜盖上，用手轮将锁紧手轮锁紧，要求液层均匀，充满视场，无气泡。

打开遮光面板，合上反射镜调节目镜视度，使十字线成像清晰，此时旋转手柄并在目镜视场中找到明暗分界线的位置，再旋转色散调节手柄使分界线不带任何彩色，微调折射率刻度调节手轮，使分界线位于十字线的中心，再适当转动照明刻度盘聚光镜，此时目镜视场下方显示的示值即为被测液体的折射率。

4.2.2测定透明固体被测液体上需有一个平整的抛光面。

把进光镜打开，在折射棱镜的抛光面上加1-2滴溴代萘，并将被测物体的抛光面擦干净放上去，使其接触良好时，便可在目镜视场上寻找分界线，瞄准和读数的操作方法同4.2.1所述。

4.2.3测定半透明固体被测液体上也需有一个平整的抛光面，测量时将固体的抛光面用溴代萘粘在折射棱镜上，打开反射镜并调整角度利用反射光束测量，具体方法同上。

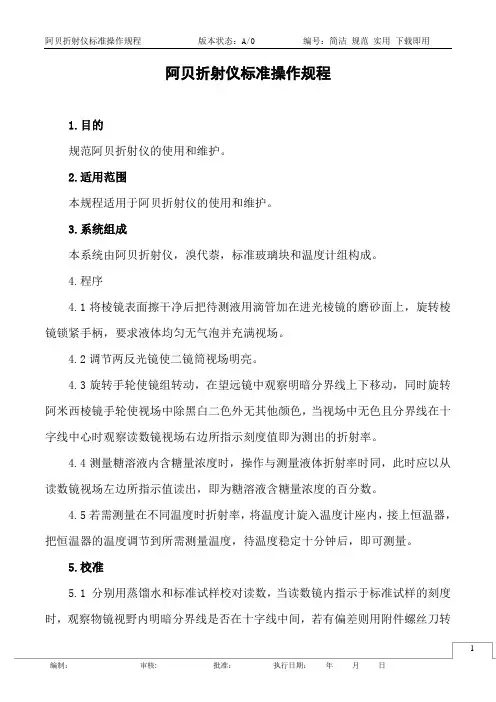

阿贝折射仪标准操作规程1.目的规范阿贝折射仪的使用和维护。

2.适用范围本规程适用于阿贝折射仪的使用和维护。

3.系统组成本系统由阿贝折射仪，溴代萘，标准玻璃块和温度计组构成。

4.程序4.1将棱镜表面擦干净后把待测液用滴管加在进光棱镜的磨砂面上，旋转棱镜锁紧手柄，要求液体均匀无气泡并充满视场。

4.2调节两反光镜使二镜筒视场明亮。

4.3旋转手轮使镜组转动，在望远镜中观察明暗分界线上下移动，同时旋转阿米西棱镜手轮使视场中除黑白二色外无其他颜色，当视场中无色且分界线在十字线中心时观察读数镜视场右边所指示刻度值即为测出的折射率。

4.4测量糖溶液内含糖量浓度时，操作与测量液体折射率时同，此时应以从读数镜视场左边所指示值读出，即为糖溶液含糖量浓度的百分数。

4.5若需测量在不同温度时折射率，将温度计旋入温度计座内，接上恒温器，把恒温器的温度调节到所需测量温度，待温度稳定十分钟后，即可测量。

5.校准5.1 分别用蒸馏水和标准试样校对读数，当读数镜内指示于标准试样的刻度时，观察物镜视野内明暗分界线是否在十字线中间，若有偏差则用附件螺丝刀转动示值调节螺钉，使分界线调整至中央。

在以后的测定过程中，不允许再动。

5.2接受专门检定机构，检定周期为一年；每班用蒸馏水做一次校准（折射率：1.33300，20℃），用标准试样（折射率：1.47976±0.0001 , 20 ℃）校对读数，记录每周校准一次。

6.维护及保养6.1仪器应放置于干燥、空气流通的室内。

防止受潮后光学零件容易发霉。

6.2仪器使用完毕后必须做好清洁工作，并放入木箱内，木箱内应贮有干燥剂防止湿气及灰尘侵入。

6.3经常保持仪器清洁，严禁油手或汗手触及光学零件。

入光学零件表面有灰尘，可用脱脂棉蘸取酒精乙醚混合液轻擦。

（如光学零件表面有油垢可用脱脂棉蘸少许汽油轻擦，后用乙醚擦干净。

）6.4仪器应避免强烈振动或撞击，以防止光学零件损伤及影响精度。

1、仪器名称、型号仪器名称：阿贝折射仪型号：WYA2、工作原理本仪器基本原理即为折射定律：光线从光密介质进入光疏介质，入射角小于折射角，改变入射角可以使折射角达到90o，此时的入射角称为临界角，本仪器测定折射率就是基于测定临界角的原理。

3、基本资料与性能参数本仪器是能测定透明、半透明液体或固体的折射率和平均色散的仪器；仪器接上恒温器则可测定温度为10℃~50℃内的折射率。

折射率测量范围：1.3000~1.7000，测量示值误差：±0.0002。

4、所用试剂蒸馏水、标准试样。

5、授权操作人由授权人员操作或有上岗证者操作。

6、仪器常规操作6、1、准备工作（仪器首次操作前必须校正读数）每次测定工作之前及进行示值校准时必须将进光棱镜的毛面，折射棱镜的抛光面及标准试样的抛光面，用无水酒精与乙醚（1：1）的混合液和脱脂棉花轻擦干净，以免留有其他物质，影响成象清晰度和测量准确度。

6、2、测定工作（透明、半透明液体）将被测液体用干净滴管加在折射棱镜表面，并将进光棱镜盖上，用手轮锁紧，要求液层均匀，充满视场，无气泡。

打开遮光板，合上反射镜，调节目镜视度，使十字线成象清晰，此时旋转手轮并在目镜视场中找到明暗分界线的位置，再旋转手轮使分界线不带任何色彩，微调手轮，使分界线位于十字线的中心，再适当转动聚光镜，此时目镜视场下方显示的示值即为被测液体的折射率。

7、保养7、1、仪器应置于干燥、空气流通的室内，以免光学零件受潮后生霉。

7、2、档测试腐蚀性液体时应及时性做好清洗工作（包括光学零件、金属件以及油漆表面），防止侵蚀损坏。

仪器使用完毕后必须做好清洁工作。

7、3、经常保持仪器清洁，严禁油手或汗手触及光学零件，若光学零件表面有灰尘可用高级麂皮或长纤维的脱脂棉轻擦后用皮吹风吹去。

如光学零件表面沾上了油垢后应及时用酒精乙醚混合液擦干净。

7、4、仪器应避免强烈震动或撞击，以防止光学零件损伤及影响精度。

8、年度维护标准要求按照保养要求落实到位，并作好维护保养登记记录。

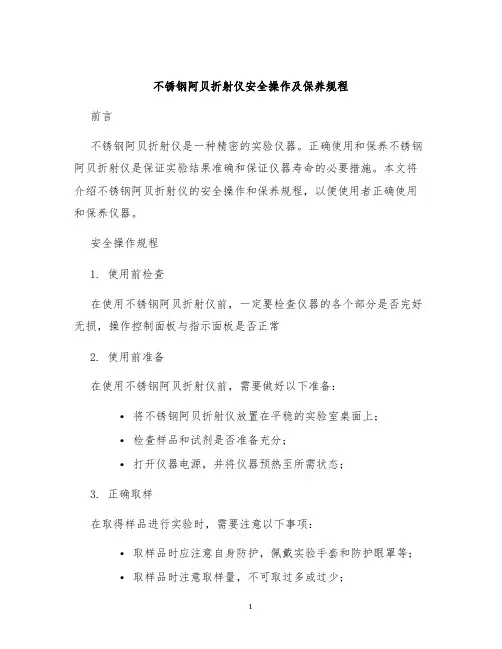

不锈钢阿贝折射仪安全操作及保养规程前言不锈钢阿贝折射仪是一种精密的实验仪器。

正确使用和保养不锈钢阿贝折射仪是保证实验结果准确和保证仪器寿命的必要措施。

本文将介绍不锈钢阿贝折射仪的安全操作和保养规程，以便使用者正确使用和保养仪器。

安全操作规程1. 使用前检查在使用不锈钢阿贝折射仪前，一定要检查仪器的各个部分是否完好无损，操作控制面板与指示面板是否正常2. 使用前准备在使用不锈钢阿贝折射仪前，需要做好以下准备：•将不锈钢阿贝折射仪放置在平稳的实验室桌面上；•检查样品和试剂是否准备充分；•打开仪器电源，并将仪器预热至所需状态；3. 正确取样在取得样品进行实验时，需要注意以下事项：•取样品时应注意自身防护，佩戴实验手套和防护眼罩等；•取样品时注意取样量，不可取过多或过少；•取样品后应尽量减少其对环境的影响，避免异味、异物污染实验室环境。

4. 操作注意事项在使用不锈钢阿贝折射仪时，需注意以下操作事项：•长时间操作时需注意歇息，避免疲劳；•操作前应先学习仪器使用方法，不可盲目操作；•操作时注意与他人配合，确保实验的高效进行；•操作过程中应注意实验室安全，保证自身和他人的身体健康；5. 使用后注意事项在使用不锈钢阿贝折射仪后，需注意以下事项：•关闭仪器电源，并将样品、实验器材妥善存放；•清理仪器表面，确保其干燥清洁；•将不锈钢阿贝折射仪放回到原有位置，保证它的完整性和安全性。

保养规程1. 安装环境•不锈钢阿贝折射仪的安装环境应非常稳定与平衡，确保仪器长久地不会被微小的震动所影响；•安装环境不应有较强的电磁干扰。

2. 维护和保养•使用特殊的清洗剂清除不锈钢阿贝折射仪的光度镜；•定期检查和更换卡盘，确保样品放置的正确性；•经常定期校准测量仪器，以保证数据准确无误；•注意仪器和配件的防潮和防尘保护，不可让仪器过于潮湿或灰尘；•仪器不使用时，应做好密封/封闭，保证其各部件的干燥和保养。

结论不锈钢阿贝折射仪是一种极富实验探究价值的仪器，可以在许多领域发挥重要作用，如追踪复杂化学反应、生科学等。
