预制箱梁标准化施工工艺及流程

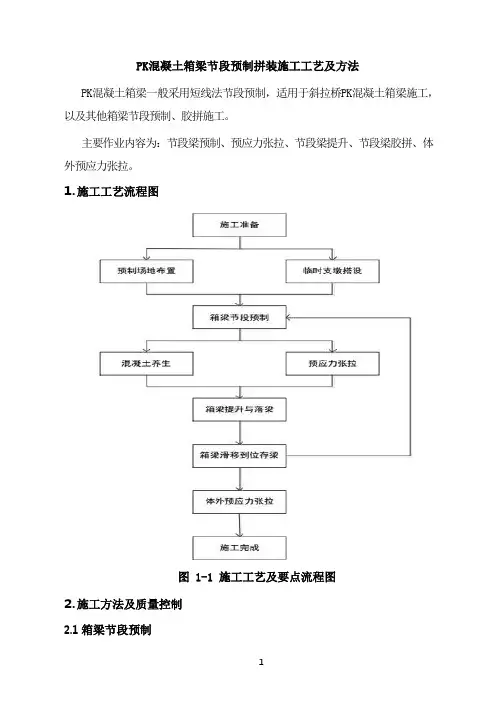

PK混凝土箱梁节段预制拼装施工工艺及方法PK混凝土箱梁一般采用短线法节段预制，适用于斜拉桥PK混凝土箱梁施工，以及其他箱梁节段预制、胶拼施工。

主要作业内容为：节段梁预制、预应力张拉、节段梁提升、节段梁胶拼、体外预应力张拉。

1.施工工艺流程图图 1-1 施工工艺及要点流程图2.施工方法及质量控制2.1箱梁节段预制箱梁采用“1＋1 桥位短线法”施工，在首个箱梁节段浇筑后，第 2 个箱梁节段以首个箱梁节段为端模浇筑，进行匹配，从而保障箱梁节段拼装线形控制精度达到±2mm。

PK 混凝土箱梁节段的预制施工步骤如下图所示。

步骤一步骤二步骤三步骤四箱梁节段预制工艺步骤图操作步骤如下：（1）安装并调整浇筑台座模板系统，整体吊装箱梁节段钢筋及部分内模，内模安装后浇筑混凝土并养生。

（2）达到一定强度后拆除一侧端模及侧模并张拉部分横向预应力钢筋，拆除底模后将箱梁节段滑移至匹配台座。

精调首个箱梁节段的空间姿态，以首个箱梁节段端面作为第 2 个箱梁节段的端模，进行匹配预制。

（3）第2 个箱梁节段达到设计养护期后，将首个箱梁节段滑移至张拉台座，按要求张拉首个箱梁节段的预应力钢筋并压浆。

（4）将第 2 个箱梁节段移动至匹配台座，并精调其空间状态，进行第 3 个箱梁节段浇筑前的准备工作。

待首个箱梁节段达到压浆养护强度后，将其提升至滑移支架。

（5）重复上述施工步骤依次完成剩余箱梁节段的匹配预制。

2.2箱梁节段预应力张拉为防止结构早期裂缝出现，影响结构的外观和使用性能，保障施工质量，每个箱梁节段在地面预制施工过程中分 4 次张拉（预张拉、初张拉、中张拉与终张拉）。

采用数值模拟方法计算确定预应力张拉量，PK 混凝土箱梁节段的预应力张拉步骤如下：（1）在浇筑 PK 混凝土箱梁混凝土 1.5d 后，混凝土强度达到 65%以上时进行预张拉，张拉量为15%的设计张拉值。

（2）在浇筑混凝土 3d 后，混凝土强度达到 85%～95%时进行初张拉，张拉量为 50%的设计张拉值。

预制箱梁施工方案预制箱梁施工方案1一、工程简介：不老河大桥箱梁预制场设在该桥0#台——4#墩之间，场地尺寸为长108米、宽30米，占用1#、2#、3#墩柱位置，场内设箱梁生产台座9个，每个台座的尺寸为长31米、宽1米。

每个墩位处并排设3个台座，分别位于两墩柱之间的空隙处，两排台座之间的间隙距离为5米。

箱梁生产期间，1#、2#、3#墩柱暂缓施工，待箱梁完成并移至已架设的第5孔至第13孔的部分桥面上存放时方可施工。

二、场地处理由于不老河桥的桩基施工中在该桥0#台——4#墩之间共挖设泥浆池3个，现桩基已施工完毕，为保证箱梁预制场地的施工，需做如下处理：⑴挖运泥浆：现有泥浆池内的泥浆，用挖掘机挖装，自卸汽车运输，弃于指定地点。

⑵泥浆清运完成后，将坑壁一侧打成斜坡，以利机械上下，然后用山皮土分层回填，每层回填厚度不得大于25cm，并用压路机碾压密实，压实度的检测按路基90区标准执行。

⑶当回填至原地面时，将整个预制场范围内的`原地面统一找平碾压，再铺筑一层30cm厚山皮土，碾压密实。

三、台座施工台座所处的地面处理完成后，开挖宽1.2m、深0.6m基础，两端采用长3m、宽2.5m、深0.8m的扩大基础，用c30片石砼浇筑，浇筑混凝土时端部扩大基础底部铺设一层间距为10cmφ8钢筋网片，基础顶部预埋纵向间距1为20cm、横向间距为95cmφ8的钢筋与台座相接。

基础浇完后预埋钢筋外侧要进行抹平处理，以备台座施工时立模用。

待基础混凝土达到一定强度后，用经纬仪放出台座的两侧边线，然后将事先制作好的∟50_50的角钢框架安装到位，立模板、每间隔60cm安装一根φ5cm两端封口的pvc管，待模板加固好，用经纬仪将其调整顺直，并根据设计跨中预留预拱度。

浇筑c40的混凝土，并打磨成水磨石作为箱梁底模。

台座两侧每隔2.0m设混凝土地锚，用于紧固模板和拆模用。

待台座全部施工完后，将整个预制厂地面用10cm厚c15混凝土进行硬化，墩柱位置处绕开，用预制砼盖板覆盖。

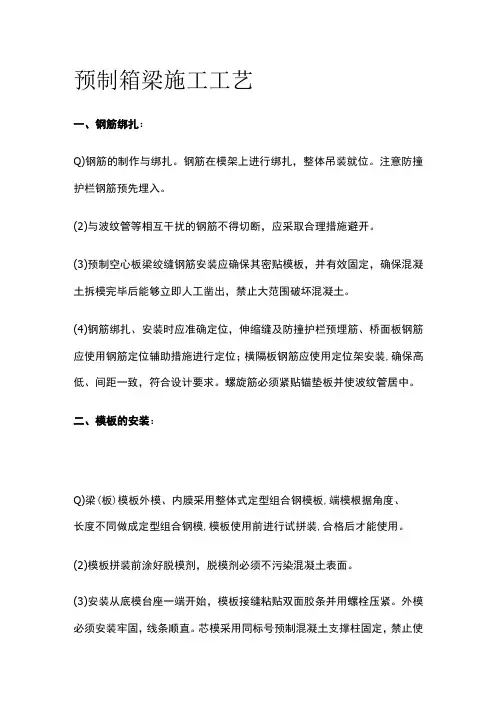

预制箱梁施工工艺一、钢筋绑扎：Q)钢筋的制作与绑扎。

钢筋在模架上进行绑扎，整体吊装就位。

注意防撞护栏钢筋预先埋入。

(2)与波纹管等相互干扰的钢筋不得切断，应采取合理措施避开。

(3)预制空心板梁绞缝钢筋安装应确保其密贴模板，并有效固定，确保混凝土拆模完毕后能够立即人工凿出，禁止大范围破坏混凝土。

(4)钢筋绑扎、安装时应准确定位，伸缩缝及防撞护栏预埋筋、桥面板钢筋应使用钢筋定位辅助措施进行定位；横隔板钢筋应使用定位架安装,确保高低、间距一致，符合设计要求。

螺旋筋必须紧贴锚垫板并使波纹管居中。

二、模板的安装：Q)梁(板)模板外模、内膜采用整体式定型组合钢模板,端模根据角度、长度不同做成定型组合钢模,模板使用前进行试拼装,合格后才能使用。

(2)模板拼装前涂好脱模剂，脱模剂必须不污染混凝土表面。

(3)安装从底模台座一端开始，模板接缝粘贴双面胶条并用螺栓压紧。

外模必须安装牢固，线条顺直。

芯模采用同标号预制混凝土支撑柱固定，禁止使用钢筋。

(4)负弯矩齿板的定型模板厚度不小于IOmm.三、波纹管的安装：Q)波纹管在安装前应通过检查，确保不变形、渗漏现象。

负弯矩波纹管采用镀锌波纹管。

(2)波纹管的连接，采用大一号同型波纹管做接头管，接头管长30cm o波纹管接头及锚垫板喇叭管接头处用密封胶带封口。

四、锚具安装：Q)锚具出厂时附带本批产品出厂检验证书。

(2)在锚垫板上，采用适当定位措施，保证锚环与孔道的同心度。

五.钢绞线：Q)预应力钢绞线在现场根据计算下料长度用砂轮切割机切割切割前用黑色胶布将切割部位缠紧，防止切割时〃炸头〃，禁止采用气焊和电焊。

(2)将切好的钢绞线编束，并每隔1.5—2.0m用绑丝绑扎。

(3)钢绞线应随用随下料，防止因存放时间过长锈蚀，不得出现死弯。

六、混凝土的浇筑和拆模Q)在钢筋、模板、预埋件、预应力孔道、混凝土保护层厚度等检查合格后才能浇筑混凝土。

(2)在浇筑前检查施工机具的完好性及各种设施的安全性是否达到安规定要求；振捣器是否正常工作。

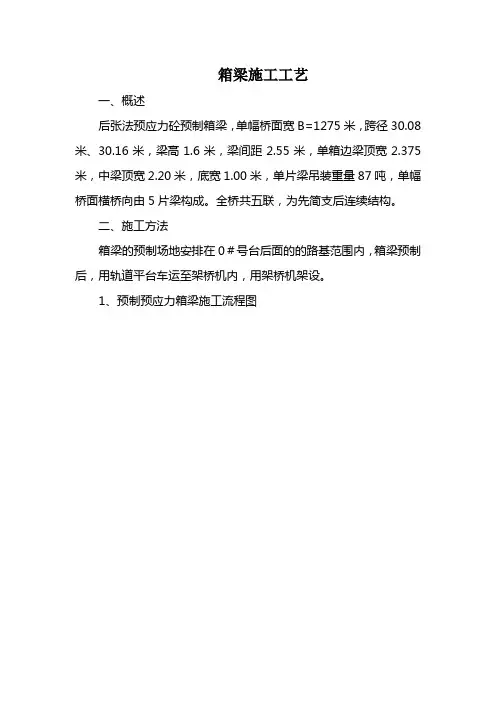

箱梁施工工艺一、概述后张法预应力砼预制箱梁，单幅桥面宽B=1275米，跨径30.08米、30.16米，梁高1.6米，梁间距2.55米，单箱边梁顶宽2.375米，中梁顶宽2.20米，底宽1.00米，单片梁吊装重量87吨，单幅桥面横桥向由5片梁构成。

全桥共五联，为先简支后连续结构。

二、施工方法箱梁的预制场地安排在0＃号台后面的的路基范围内，箱梁预制后，用轨道平台车运至架桥机内，用架桥机架设。

1、预制预应力箱梁施工流程图预制箱梁施工工艺框图2、预制场设置2.1、预制场设置：各修建12个箱梁制梁底座，详箱梁预制场地布置图。

2.2、模板制作箱梁预制台座使用固定式制梁台座。

台座下部由混凝土基础、梁端混凝土底座构成。

底座为C25混凝土，底座面板使用水磨石，底座四周用角钢围固。

在靠近梁端2m范围的底座下，加深、加宽混凝土基础，防止张拉后梁体起拱，重力集中压裂底座端部。

底模上每隔1m留一个对拉杆预留孔。

箱梁的制梁台座应牢固、无沉陷，台座各支点间距适宜，以保证底模平整度不大于2mm。

箱梁预应力张拉以后，梁体中部拱起，在预施应力过程中，整个梁体的质量就由均匀分布于底板上的均布荷载转移为支承于两端的集中荷载。

因此梁端部的底板、底座均应加强，不得有沉降，满足其预应力箱梁支点受力的要求。

底模两端应设活动底模，保证箱梁能够起吊移位。

侧模：使用厂制定型钢模，钢模加工时应制作胎具，并整体组拼后一次施焊成形。

制作3套钢模板，各模板接缝处使用海棉橡胶条塞紧以防漏浆。

内模：使用依图纸设计尺寸制作的组合钢模，钢模之间的连接钢带与面板之间的夹角要做成锐角或者钝角形式，以便于拆模。

内模底模板顺梁方向应隔块安装，以利浇注时下落砼到底板。

立内模时，对张拉顶板束预留孔处做单独处理。

模板安装顺序：安装底模→安装侧模→涂脱模剂→贴接缝止浆胶带→安装钢筋骨架→吊装内模→绑顶板钢筋→安装端模。

为了箱梁的外观光滑、整洁，线型流畅，模板制造应满足下列要求：（1）具有务必的强度、刚度与稳固性、能可靠地承受施工过程中可能产生的各项荷载，保证结构的设计形状，尺寸与模板各部件之间相互位置的准确性。

预制梁施工工艺流程及施工要点详解后张法施工工艺：清理底模、施工放样→侧模、端头模板拼装→绑扎底、腹板钢筋→安装预应力管道→安装内模→绑扎顶板钢筋→浇筑梁体混凝土→梁体养生→张拉、压浆→梁端封锚、堵头混凝土施工要点1钢筋1)钢筋下料、加工、定位、绑扎、焊接严格按规范及设计图纸进行。

2)钢筋的保护层垫块推广使用半球形高强砂浆垫块，绑扎牢固可靠。

2模板1)使用前或每片梁拆模后应指派专人认真打磨模板并涂刷专用脱模剂。

2)采取内模压杆，或用地锚固定内模，防止内模上浮。

3波纹管、锚垫板1)在钢筋绑扎过程中，应根据设计精确固定波纹管和锚垫板位置。

2)波纹管的连接应采用大一级直径的同类管道，其长度宜为被连接管道内径的5~7倍。

接头长度不低于规范要求，并在波纹管连接处用密封胶带封口，确保不漏浆。

3)锚具、锚垫板经准入并检测合格后方可使用。

锚下加强筋与锚下螺旋筋应按设计要求布设，螺旋筋与锚垫板相配套。

4混凝土1)严格按“阶梯”浇筑施工工法施工，浇筑底板时，借助顶板预留混凝土漏斗施工，间隔5m逐步推进连续施工，保证混凝土的整体性。

2)梁片的预制要留有同条件养生试块，试块放置在梁片的顶板上，与该梁片同时、同条件养生。

5预应力施工1)钢绞线必须编束。

2)张拉前的混凝土养生时间及强度控制：混凝土强度应不小于设计规定值，养生期限以回弹强度达到设计强度为准。

3)张拉采用张拉力与伸长量双控制的方法，不能直接量取千斤顶的油缸变位量，一般采用两端对称张拉，张拉计算公式按L实=L-L1+(L1'-L1)(L1张拉至20%ok(15%ok)时千斤顶的活塞长；L张拉至100%δk时千斤顶的活塞长；L1'张拉至40%δk(30%δk)时千斤顶的活塞长)。

4)预应力钢绞线在张拉控制应力达到稳定后方可锚固。

6压浆1)箱梁压浆应采用真空压浆工艺，每个预制梁场应在满足正常施工情况下备用1套真空压浆设备。

2)施工要求：压浆宜采用专用压浆料或专用压浆剂配制的浆液，浆液的水胶比控制在0.26~0.28，初始流动度不大于13s。

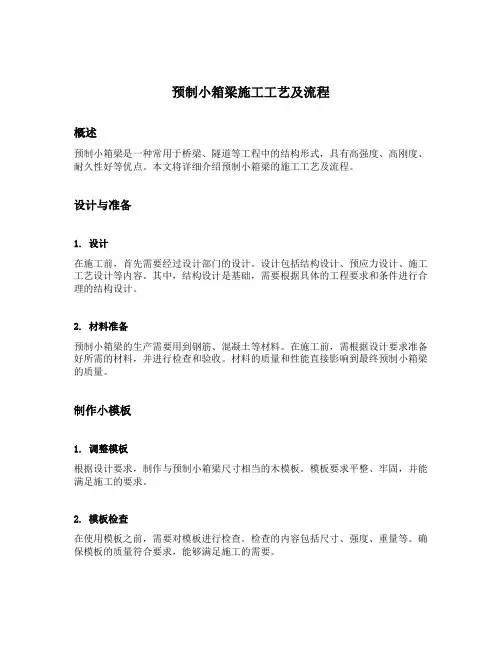

预制小箱梁施工工艺及流程概述预制小箱梁是一种常用于桥梁、隧道等工程中的结构形式，具有高强度、高刚度、耐久性好等优点。

本文将详细介绍预制小箱梁的施工工艺及流程。

设计与准备1. 设计在施工前，首先需要经过设计部门的设计。

设计包括结构设计、预应力设计、施工工艺设计等内容。

其中，结构设计是基础，需要根据具体的工程要求和条件进行合理的结构设计。

2. 材料准备预制小箱梁的生产需要用到钢筋、混凝土等材料。

在施工前，需根据设计要求准备好所需的材料，并进行检查和验收。

材料的质量和性能直接影响到最终预制小箱梁的质量。

制作小模板1. 调整模板根据设计要求，制作与预制小箱梁尺寸相当的木模板。

模板要求平整、牢固，并能满足施工的要求。

2. 模板检查在使用模板之前，需要对模板进行检查。

检查的内容包括尺寸、强度、重量等。

确保模板的质量符合要求，能够满足施工的需要。

钢筋加工与安装1. 钢筋加工根据设计要求，将预制小箱梁所需的钢筋进行加工。

加工需要注意保证钢筋的弯曲和折弯半径，以及弯曲变形等指标。

2. 钢筋连接将加工好的钢筋按照设计要求进行连接。

连接方式可以采用焊接、扣接、搭接等方法。

连接点要求结实牢固，无任何松动。

3. 钢筋安装将连接好的钢筋固定在模板上。

要保证钢筋的位置和间距符合设计要求，并采取适当的固定措施。

混凝土浇筑1. 混凝土配制根据设计要求和混凝土强度等级，准备好所需的水泥、骨料、粉煤灰等材料。

按比例进行配制，在搅拌过程中加入适量的水和生石灰，确保混凝土的质量。

2. 浇筑混凝土在模板安装好钢筋后，开始进行混凝土的浇筑工作。

在浇筑过程中，要保证混凝土的均匀分布，避免出现空洞、杂质等问题。

3. 养护混凝土混凝土浇筑完成后，需进行适当的养护。

养护期间，要注意保持适宜的湿度和温度，以确保混凝土的强度和耐久性。

测量与质量控制1. 测量在施工过程中，需要进行多次测量。

测量的内容包括模板尺寸、钢筋位置、混凝土厚度等。

测量结果与设计要求进行对比，确保施工的准确性。

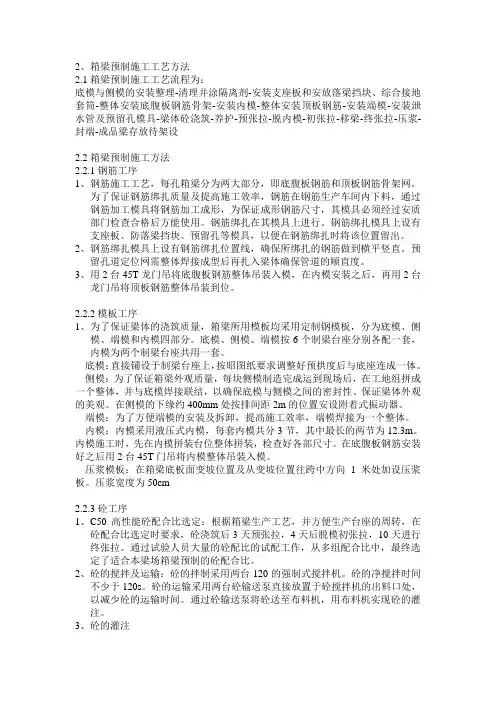

2、箱梁预制施工工艺方法2.1箱梁预制施工工艺流程为：底模与侧模的安装整理-清理并涂隔离剂-安装支座板和安放落梁挡块、综合接地套筒-整体安装底腹板钢筋骨架-安装内模-整体安装顶板钢筋-安装端模-安装泄水管及预留孔模具-梁体砼浇筑-养护-预张拉-脱内模-初张拉-移梁-终张拉-压浆-封端-成品梁存放待架设2.2箱梁预制施工方法2.2.1钢筋工序1、钢筋施工工艺，每孔箱梁分为两大部分，即底腹板钢筋和顶板钢筋骨架网。

为了保证钢筋绑扎质量及提高施工效率，钢筋在钢筋生产车间内下料，通过钢筋加工模具将钢筋加工成形，为保证成形钢筋尺寸，其模具必须经过安质部门检查合格后方能使用。

钢筋绑扎在其模具上进行。

钢筋绑扎模具上设有支座板、防落梁挡块、预留孔等模具，以便在钢筋绑扎时将该位置留出。

2、钢筋绑扎模具上设有钢筋绑扎位置线，确保所绑扎的钢筋做到横平竖直。

预留孔道定位网需整体焊接成型后再扎入梁体确保管道的顺直度。

3、用2台45T龙门吊将底腹板钢筋整体吊装入模，在内模安装之后，再用2台龙门吊将顶板钢筋整体吊装到位。

2.2.2模板工序1、为了保证梁体的浇筑质量，箱梁所用模板均采用定制钢模板，分为底模、侧模、端模和内模四部分。

底模、侧模、端模按6个制梁台座分别各配一套，内模为两个制梁台座共用一套。

底模：直接铺设于制梁台座上，按昭图纸要求调整好预拱度后与底座连成一体。

侧模：为了保证箱梁外观质量，每块侧模制造完成运到现场后，在工地组拼成一个整体，并与底模焊接联结，以确保底模与侧模之间的密封性、保证梁体外观的美观。

在侧模的下缘约400mm处按排间距2m的位置安设附着式振动器。

端模：为了方便端模的安装及拆卸，提高施工效率，端模焊接为一个整体。

内模：内模采用液压式内模，每套内模共分3节，其中最长的两节为12.3m。

内模施工时，先在内模拼装台位整体拼装，检查好各部尺寸。

在底腹板钢筋安装好之后用2台45T门吊将内模整体吊装入模。

压浆模板：在箱梁底板面变坡位置及从变坡位置往跨中方向1米处加设压浆板。

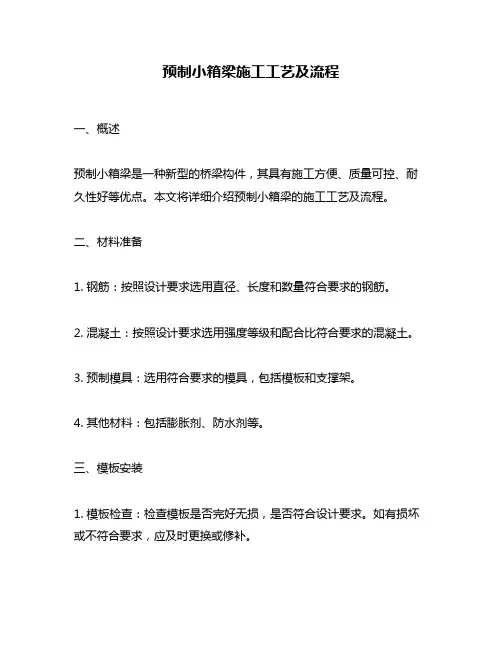

预制小箱梁施工工艺及流程一、概述预制小箱梁是一种新型的桥梁构件，其具有施工方便、质量可控、耐久性好等优点。

本文将详细介绍预制小箱梁的施工工艺及流程。

二、材料准备1. 钢筋：按照设计要求选用直径、长度和数量符合要求的钢筋。

2. 混凝土：按照设计要求选用强度等级和配合比符合要求的混凝土。

3. 预制模具：选用符合要求的模具，包括模板和支撑架。

4. 其他材料：包括膨胀剂、防水剂等。

三、模板安装1. 模板检查：检查模板是否完好无损，是否符合设计要求。

如有损坏或不符合要求，应及时更换或修补。

2. 模板组装：根据设计图纸和施工方案进行组装。

应注意模板与支撑架之间的卡口连接是否牢固。

3. 模板调整：在安装完成后，应进行调整，使其符合设计要求，并保证箱梁内部不会出现空鼓现象。

四、钢筋加工和安装1. 钢筋加工：按照设计要求进行钢筋加工，包括剪切、弯曲等。

2. 钢筋安装：将加工好的钢筋按照设计要求进行安装，并使用绑扎钢丝固定。

3. 钢筋调整：在安装完成后，应进行调整，使其符合设计要求，并保证箱梁内部不会出现空鼓现象。

五、混凝土浇注1. 混凝土搅拌：将按照配合比配制好的混凝土放入混凝土搅拌车中进行搅拌。

2. 混凝土运输：将搅拌好的混凝土运输到施工现场，并使用泵车进行输送。

3. 混凝土浇注：在模板内部依次浇注混凝土，并使用振捣棒进行振捣。

同时应注意控制浇注速度和温度，以免引起裂缝。

4. 等待养护：在混凝土浇注完成后，应对其进行养护。

具体时间和方法需根据实际情况而定。

六、脱模和修整1. 脱模：在混凝土达到设计强度后，可以进行脱模操作。

应注意脱模时不要损坏混凝土表面。

2. 修整：在脱模后，需要对箱梁进行修整。

包括清理表面、修补缺陷等。

七、验收和交付1. 验收：在施工完成后，应进行验收。

包括外观质量、尺寸精度、强度等方面的检查。

2. 交付：验收合格后，可以将预制小箱梁交付给使用单位或安装单位进行安装和使用。

八、安全注意事项1. 在施工过程中，应严格遵守相关安全规定和操作规程。

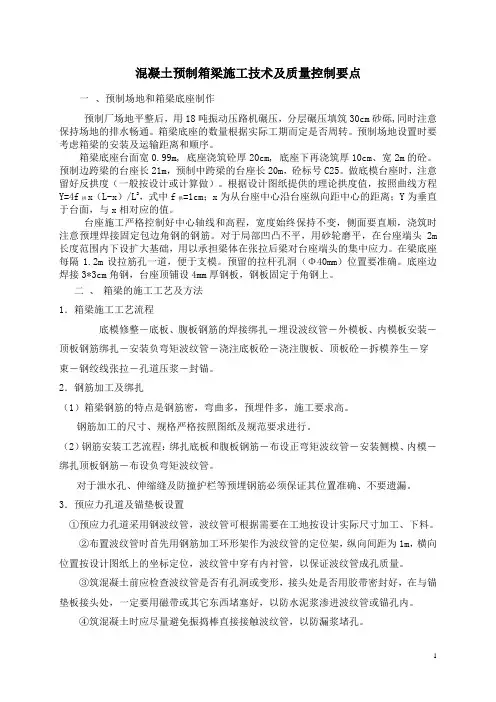

混凝土预制箱梁施工技术及质量控制要点一、预制场地和箱梁底座制作预制厂场地平整后，用18吨振动压路机碾压，分层碾压填筑30cm砂砾,同时注意保持场地的排水畅通。

箱梁底座的数量根据实际工期而定是否周转。

预制场地设置时要考虑箱梁的安装及运输距离和顺序。

箱梁底座台面宽0.99m, 底座浇筑砼厚20cm, 底座下再浇筑厚10cm、宽2m的砼。

预制边跨梁的台座长21m，预制中跨梁的台座长20m，砼标号C25。

做底模台座时，注意留好反拱度（一般按设计或计算做）。

根据设计图纸提供的理论拱度值，按照曲线方程Y=4f拱x（L-x）/L2，式中f拱=1cm；x为从台座中心沿台座纵向距中心的距离；Y为垂直于台面，与x相对应的值。

台座施工严格控制好中心轴线和高程，宽度始终保持不变，侧面要直顺，浇筑时注意预埋焊接固定包边角钢的钢筋。

对于局部凹凸不平，用砂轮磨平，在台座端头2m 长度范围内下设扩大基础，用以承担梁体在张拉后梁对台座端头的集中应力。

在梁底座每隔1.2m设拉筋孔一道，便于支模。

预留的拉杆孔洞（Φ40mm）位置要准确。

底座边焊接3*3cm角钢，台座顶铺设4mm厚钢板，钢板固定于角钢上。

二、箱梁的施工工艺及方法1．箱梁施工工艺流程底模修整―底板、腹板钢筋的焊接绑扎―埋设波纹管―外模板、内模板安装―顶板钢筋绑扎―安装负弯矩波纹管―浇注底板砼―浇注腹板、顶板砼―拆模养生―穿束―钢绞线张拉―孔道压浆―封锚。

2．钢筋加工及绑扎（1）箱梁钢筋的特点是钢筋密，弯曲多，预埋件多，施工要求高。

钢筋加工的尺寸、规格严格按照图纸及规范要求进行。

（2）钢筋安装工艺流程：绑扎底板和腹板钢筋―布设正弯矩波纹管―安装侧模、内模―绑扎顶板钢筋―布设负弯矩波纹管。

对于泄水孔、伸缩缝及防撞护栏等预埋钢筋必须保证其位置准确、不要遗漏。

3．预应力孔道及锚垫板设置①预应力孔道采用钢波纹管，波纹管可根据需要在工地按设计实际尺寸加工、下料。

②布置波纹管时首先用钢筋加工环形架作为波纹管的定位架，纵向间距为1m，横向位置按设计图纸上的坐标定位，波纹管中穿有内衬管，以保证波纹管成孔质量。

预制箱梁施工工艺流程
《预制箱梁施工工艺流程》
预制箱梁施工工艺是一种高效且环保的建筑施工方式，它能够大幅缩短施工周期，并降低施工过程中对环境的影响。

下面将介绍预制箱梁的施工工艺流程。

1.设计方案制定
在施工前，需要根据工程需求和实际情况，制定预制箱梁的设计方案。

这包括梁的尺寸、形状、混凝土配比等参数，设计方案必须符合相关标准和规范。

2.模具制作
根据设计方案，制作预制箱梁的模具。

模具的制作需要精确的尺寸和结构，以确保生产出的箱梁符合设计要求。

3.混凝土搅拌
在模具制作完成后，进行混凝土的搅拌工作。

在搅拌时需要严格控制混凝土的配比和搅拌时间，以保证梁的强度和耐久性。

4.浇筑混凝土
将搅拌好的混凝土倒入准备好的模具中进行浇筑。

在浇筑过程中，需要注意混凝土的均匀性和密实性，避免出现气孔和裂缝。

5.养护
在浇筑完成后，需要对预制箱梁进行养护，以确保混凝土的强度和稳定性。

养护方法包括覆盖保温，定期喷水等。

6.拆模
在混凝土养护完成后，进行模具的拆卸。

在拆模过程中要小心操作，避免损坏箱梁表面。

7.运输安装
预制箱梁施工完成后，可以进行运输和安装。

在运输和安装过程中，需要采取合理的措施，保证箱梁的完整性和安全性。

通过上述工艺流程，预制箱梁可以在工厂化生产的同时，保证其质量和施工效率。

这种施工方式不仅适用于桥梁、地铁等大型工程，也可以广泛应用于建筑领域，成为未来建筑施工的重要发展方向。

30米箱梁预制施工工艺1、张拉预制底座的制作根据桥所在的位置和特有的地形情况，确定预制场地设置位置，龚家湾大桥预制场地设在0#台—3#墩之间，官庄大桥设在2#—6#墩左半幅之间，小金河大桥设在离0#台20m处，对场地范围内原地面整平或地势较低的一端用土回填平整并压实，再制作预制场地。

张拉预制底座要坚固、无沉降，并必须考虑利于排水，防止由于排水不畅造成地基下沉。

场地处理如下：1）做好预制箱梁场地原地面处理工作，对原地基承载力进行验算。

2）用20cm5%的灰土进行处理。

3）为防止张拉时两端基础集中受力影响，在底座基础两端各长3.0米宽1.5米反开挖40cm，用C25混凝土浇注，在顶部用Φ10，10×10cm的钢筋网片铺设一层作为加固处理。

4）预制施工场地进行硬化处理。

5)根据定做箱梁钢模，做一层30(长)×0.995（宽）×0.3（高）m箱梁张拉预制底座。

6）箱梁预制底座顶面铺12mm厚的钢板。

7）在大梁底模两端各80cm处预留25cm宽槽口，作为大梁出坑穿钢丝绳起吊位置。

2、模板施工：箱梁模板采用定型钢模，内模采用3mm钢板，侧面用∠50×5mm 角钢竖向每36cm一道，水平方向每28cm一道加劲。

内模由四大节组成，共长（5.5×2+7.2×2） m，各大节之间在接头角钢上用螺栓固定。

内模各小板的拼装采用带栓的[80×43×5mm槽钢连接；外模采用5mmA3钢板，侧面用∠80×5mm角钢竖向每42cm一道，水平方向每30cm一道，底口用[100×48×5.3mm槽钢加劲。

外模由四节组成，共长（4.8+5×3+5.2）25.0m，各节之间在接头角钢上用螺栓连接，两边外模在底口槽钢上用对拉螺栓横向固定。

根据顶板钢筋间距，在角钢上开槽口，确保浇注的大梁边缘平顺、不挂浆、也方便钢筋绑扎。

箱梁预制施工工艺（扼要概括）一、施工准备1、技术准备认真组织和落实与本工程有关的施工技术人员、质量管理人员，详细熟悉图纸、认真阅读标书内容和业主的一切规定及参照标准，预先梳理与掌握箱梁预制施工所涉及各个阶段，对制梁台座、钢模板进行验收等。

2、物资准备箱梁预制所需的碎石、砂、水泥、钢筋、钢绞线、锚具等材料已经进场，数量满足开工需要，凡有实验检测要求的，在进场前均已进行实验，经监理工程师同意之后，方可采购至工地。

3、人员准备工程管理人员根据有关要求按需设岗、实行定员、定岗，劳动力队伍根据施工需要配备，并对参加工程施工的所有人员进行施工前的思想教育和岗前技能培训，特殊工种实行持证上岗，使所有参加施工的管理人员和广大职工做到思想统一、步调一致，充分做到职责分明、责任落实到人，确保本工程能够按期、优质、高效顺利完成。

二、施工方案及施工方法（一）钢筋加工钢筋加工应严格按规范要求做好钢材的进货、下料、弯制、连接等工作。

底板、腹板钢筋的绑扎直接在模内进行，顶板钢筋骨架先分成几节做好，待内模安装完毕后用专用吊架起吊拼接，也可以待模板安装好之后直接绑扎顶板钢筋。

1、材料原材料必须选用符合规范标准的R235光圆钢筋和HRB335螺纹钢筋。

对于非预应力钢筋按不同钢种、等级、型号、规格及生产厂家分批验收，试验室根据相关规范、规程和设计规定抽取相应数量试样，经试验质量检验合格的产品才允许进场。

进场材料必须分别堆放，不得混杂，且必须设立识别标志。

现场不得存放不合格材料，更不得非法在工程结构中应用不合格材料或未经验收合格标注的材料。

水泥、非预应力钢筋和预应力材料等，必须具有出厂质量证明书和试验检验报告单。

2、加工及安装钢筋均集中在钢筋加工场地加工制作。

钢筋表面应清洁，使用前应将表面油渍、铁锈清除干净，避免在运输中受到污染。

加工时钢筋应平直，无局部弯折，盘筋钢筋采用冷拉方法调直，Ⅰ级钢筋的冷拉率不宜大于2%。

钢筋的加工尺寸应符合设计图纸及规范要求，钢筋的焊接、绑扎长度应符合规范要求, 并考虑到焊接接头的位置相互差开，以满足规范要求，所有焊工在开始工作之前考核和试焊，合格后持证上岗。

预制箱梁桥梁施工方案及技术措施作者几十年经验积累，描述全面，排版标准规范，WORD文档，可根据现场实际情况，自由编辑。

预制箱梁桥梁施工方案及技术措施本页是封面，下载后可删除目录1.1 预制箱梁桥梁工程施工工序 (1)1.2 施工准备 (1)1.3 预应力箱梁预制施工方法 (2)1.4 桩基施工方法 (6)1.5 桥墩、桥台施工方法 (10)1.6 盖梁施工方法 (13)1.7 箱梁吊装施工方法 (15)1.8 桥面系施工方法 (16)1.9 栏杆施工方法 (19)1.9.1 栏杆预埋件施工方法 (19)1.9.2 栏杆安装 (20)1.10 浆砌块石锥坡施工方法 (22)1.10.1 锥坡施工工艺流程 (22)1.10.2 锥坡施工方法 (22)1.10.3 干砌片石砌体砌筑（锥顶） (24)预制箱梁桥梁施工方案及技术措施1.1 预制箱梁桥梁工程施工工序施工准备→箱梁预制→桩基施工→桥墩、桥台施工→盖梁施工→箱梁吊装→桥面施工→桥面设施安装→竣工验收1.2 施工准备为了对本工程进行全面高效的施工管理，我项目部组织相关的工程技术人员，依据设计图的施工内容，制定科学、有序的管理细则，实行高效运转机制，对工程的的各施工环节进行有序的控制，统一指挥工程施工，协调各工种间关系，保证施工质量、进度、工期目标的完成。

1、技术准备（1）组织相关的工程技术、施工人员认真熟悉施工图纸及相关规则规范，建立施工区域测量控制网，坐标点、水平点能满足放线测量施工要求。

（2）对施工图纸进行审核及原地质、地貌复测，发现图纸有误或现场与设计不符的及时上报相关人员进行修改和复查。

（3）编写详细的施工工艺标准、关键工序作业指导书及质量保证措施；制定相关的施工方案和安全技术交底。

（4）对进场各工种施工人员进行安全和质量培训。

（5）按设计要求调配C40及C30混凝土配合比；对工程所需的材料源进行调查与合格性测试分析，填写试验报告。

（6）配齐所需的各种施工规范、验收评定标准等技术参考资料；搜集施工作业所需的各种技术数据资料。

30M 箱梁预制施工方案1 .工程概述凤永公路13标位于咸阳市永寿县境内，封侯沟大桥装配式预应力混凝土组合箱梁一共有12跨，半幅桥横向设置4片箱梁,每跨由8片箱梁组成，共有预制箱梁96片。

梁高1.6m,跨中腹板厚16cm,端部腹板厚25cm,预制中梁顶板宽2.4m,边梁顶板宽2.7m,湿接缝0.85m,箱梁底宽1.0m,梁间距3.25m,预制梁长29.7m o 预制箱梁底面在支撑段设置三角调平块调整横坡。

桥梁平面设计线性通过现浇墩顶楔形连续段形成,并通过防撞护栏来调整。

（见图1）2 .箱梁预制施工工艺240 P70边梁横断面图2.1施工流程图如下图图3箱梁施工工艺流程2.2钢筋绑扎与波纹管安装2.2.1钢筋绑扎包括腹、底板钢筋和顶板钢筋绑扎两部分。

钢筋在固定加工场地按设计图纸下料制作，然后转运到现场进行绑扎，钢筋的间距、尺寸、接头符合设计要求和规范规定。

其中间距和尺寸在通用图即设计图纸中有明确说明，底板钢筋在焊接时应该注意接头数量，在同一截面上的接头数量不超过本截面钢筋数量的50%,并且焊接接头位置应弯曲，保证在同一中轴线上。

2.2.2因顶板钢筋在内模安装完成后才能进行绑扎，为缩短预制周期，事先在场外将顶板钢筋网片绑扎成型，包括齿板钢筋也预先绑扎成型待内模拼装就位后，再将钢筋网片就位进行整体绑扎，这样可以缩短预制周期，提高工作效率。

箱梁11级钢筋的接头采用焊接，I级钢筋采用冷拉。

2.2.3波纹管在绑扎完腹板钢筋后穿入腹板钢筋内，波纹管使用前要进行外观质量检查和密封性试验，检查合格后波纹管才能使用。

安装过程中避免弯曲，以免波纹管开裂破坏。

同时防止电火花灼伤波纹管。

锚具用螺栓固定在封头钢模板上，其定位偏差必须符合设计规定。

并且定位钢筋按设计位置进行固定，用卡口式套管接长波纹管，并按要求对接头进行密封处理。

整体上要顺滑，保证预应力钢束在梁长方向和梁宽方向的位置准确，符合设计和规范要求。

钢筋的保护层采用船舵型塑料垫块，在绑扎钢筋时同步垫放(钢筋位置安装应符合公路桥涵标准10.5.4规定)o2.3模板制作与安装2.3.1模板工程包括外模和内模的制作与安装。

预应力箱梁预制施工工艺关键信息：1、施工工艺流程2、施工准备工作3、原材料质量要求4、模板制作与安装要求5、钢筋加工与绑扎规范6、预应力管道布置要点7、混凝土浇筑注意事项8、预应力张拉与压浆工艺9、箱梁养护措施10、成品检验标准1、施工工艺流程11 预制场建设根据施工需要，合理规划预制场的布局，包括预制台座、存梁区、钢筋加工区、材料堆放区等。

111 预制台座的设置应保证其强度、稳定性和平整度，满足箱梁预制的要求。

112 存梁区应具备足够的承载能力，保证箱梁存放的安全。

12 模板工程包括底模、侧模和端模的制作与安装。

121 模板应具有足够的强度、刚度和稳定性，表面平整光滑，尺寸准确。

122 安装模板时，要保证模板的连接紧密，防止漏浆。

13 钢筋工程钢筋的加工、绑扎与安装。

131 钢筋的品种、规格、数量应符合设计要求。

132 钢筋的焊接、绑扎应牢固，间距均匀。

14 预应力管道安装严格按照设计要求布置预应力管道。

141 管道的定位要准确，采用定位钢筋固定。

142 管道接头要严密，防止漏浆。

15 混凝土浇筑采用分层浇筑的方法，保证混凝土的密实度。

151 控制混凝土的配合比，保证其强度和工作性能。

152 浇筑过程中要振捣均匀，避免出现蜂窝麻面。

16 预应力张拉待混凝土强度达到设计要求后进行预应力张拉。

161 张拉设备应定期校验，确保张拉精度。

162 按照设计的张拉顺序和张拉力进行操作。

17 压浆张拉完成后及时进行压浆。

171 压浆材料的质量要符合要求，浆液的配合比应经过试验确定。

172 压浆要饱满，确保预应力筋的耐久性。

18 箱梁养护采取有效的养护措施，保证混凝土的强度增长。

181 养护时间不少于规定的天数。

182 养护方式可采用自然养护或蒸汽养护。

19 箱梁吊运与存放使用专用的吊运设备，保证箱梁的安全。

191 存放时要保证箱梁的支点位置正确，防止产生变形。

2、施工准备工作21 技术准备熟悉施工图纸，编制施工方案和技术交底。

20米预制箱梁施工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!20米预制箱梁施工工艺流程如下：①准备工作：确保所有材料如钢筋、混凝土达到规定标准，清理施工场地，安装并调试预制模具，包括底模、侧模及端模，涂抹脱模剂。

②钢筋加工与安装：按设计要求加工钢筋笼，包括主体钢筋与预应力钢筋，通过吊装设备将钢筋骨架精准放入模具内，同时预埋波纹管作为预应力孔道。

③预应力管道布置：精确布置预应力管道（如波纹管），确保位置准确无误，为后续的预应力筋穿束做准备。

④模板封闭与检查：安装内模及剩余模板部件，确保模板密封性良好，检查各部尺寸及对位，准备浇筑混凝土。

⑤混凝土浇筑与振捣：采用泵送混凝土浇筑箱梁，分层振捣密实，避免空洞与蜂窝现象，监控混凝土均匀填充各个角落。

⑥预应力张拉：待混凝土达到规定强度后，进行预应力筋的穿束与张拉，按设计张拉力和程序实施，封锚处理。

⑦养护与脱模：对浇筑完成的箱梁进行保湿养护，达到规定时间后，进行脱模操作，检查梁体外观质量。

⑧转移与存放：使用吊装设备将预制箱梁转移到存放区域或直接运往架设地点，期间需确保梁体不受损。

⑨后续处理：进行必要的修补与防腐处理，为架设做最后准备。

预制箱梁标准化施工工法一、前言预制箱梁标准化施工工法是一种先将箱梁预制好，再进行现场拼装安装的施工方法。

这种工法首次应用于公路桥梁的建设，通过预制箱梁的标准化生产和施工工艺的精细化管理，可以提高施工效率、降低施工成本，并保证施工质量。

本文将介绍预制箱梁标准化施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点预制箱梁标准化施工工法的主要特点是：1. 提高施工效率：由于预制箱梁采用标准化生产，可以大量减少现场浇筑时间，大幅度缩短施工周期。

2. 降低施工成本：预制箱梁可以在工厂预制完成，避免了现场大型模板搭设和拆除的工作，减轻了施工工人的劳动强度，降低了人力成本。

3.保证施工质量：由于预制箱梁工艺的标准化生产，可以保证箱梁的尺寸、形状和质量的一致性，提高了施工质量的稳定性。

4. 提高安全性：预制箱梁标准化施工工法减少了高空作业和复杂模板搭设，减少了施工人员的安全风险。

三、适应范围预制箱梁标准化施工工法适用于桥梁、隧道和地下通道等工程。

尤其是在桥梁施工中，该工法可以大幅度提高施工效率，减少交通影响，适用于大跨度、大断面的箱梁。

四、工艺原理预制箱梁标准化施工工法的工艺原理是将施工工法与实际工程进行联系，采取技术措施来保证工法的有效运用。

具体包括：1. 箱梁的设计和预制：根据桥梁设计要求，确定箱梁的尺寸、形状和质量等参数，进行预制。

2. 支座和中轴线的安装：在桥墩上安装支座和中轴线，确保箱梁的准确定位和位置。

3. 箱梁的拼装和定位：将箱梁通过起重机进行拼装，并通过调整器进行精确定位，确保箱梁的水平度和垂直度。

4. 箱梁的施工缝合与浇筑：对箱梁的施工缝进行处理，确保缝合的牢固和防水性能，再进行浇筑构件补强。

五、施工工艺预制箱梁标准化施工工法的施工工艺包括以下几个阶段：1. 路基和基础施工：进行桥梁基础的开挖、回填和浇筑。

2. 箱梁制作：在工厂内进行箱梁的预制和质量检验。
