开关量控制的基础知识

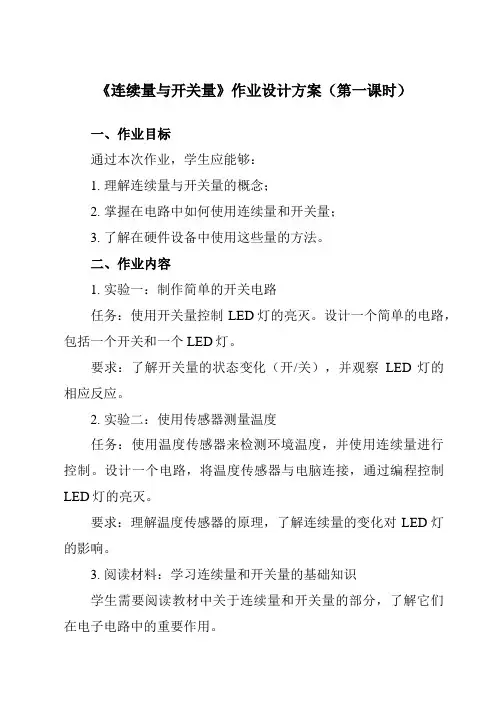

《连续量与开关量》作业设计方案（第一课时）一、作业目标通过本次作业，学生应能够：1. 理解连续量与开关量的概念；2. 掌握在电路中如何使用连续量和开关量；3. 了解在硬件设备中使用这些量的方法。

二、作业内容1. 实验一：制作简单的开关电路任务：使用开关量控制LED灯的亮灭。

设计一个简单的电路，包括一个开关和一个LED灯。

要求：了解开关量的状态变化（开/关），并观察LED灯的相应反应。

2. 实验二：使用传感器测量温度任务：使用温度传感器来检测环境温度，并使用连续量进行控制。

设计一个电路，将温度传感器与电脑连接，通过编程控制LED灯的亮灭。

要求：理解温度传感器的原理，了解连续量的变化对LED灯的影响。

3. 阅读材料：学习连续量和开关量的基础知识学生需要阅读教材中关于连续量和开关量的部分，了解它们在电子电路中的重要作用。

三、作业要求1. 独立完成：每个学生需独立完成的作业，不能抄袭或与他人合作。

2. 实验报告：学生需记录实验过程和结果，并撰写实验报告。

3. 思考问题：在阅读材料过程中，学生应思考连续量和开关量的基础知识，并尝试解答相关问题。

四、作业评价1. 评价标准：根据实验报告的完成情况、电路设计是否合理、实验结果是否正确以及阅读材料中的理解程度进行评价。

2. 评价方式：教师评价与学生互评相结合。

五、作业反馈请学生在完成作业后，将自己的作业成果拍照或扫描，发到教师指定的平台上，以便于我们及时给予反馈和指导。

同时，也欢迎学生在完成作业过程中遇到问题时，及时向教师提问，我们会尽快给予解答。

通过本次作业，学生将能够亲手制作开关电路和温度传感器电路，了解连续量和开关量的概念和在硬件设备中的应用。

同时，学生还需要阅读教材中的相关知识，进一步加深对连续量和开关量的理解。

通过独立完成作业和与他人合作完成实验，学生将能够更好地掌握这些基础知识，为后续的电子电路设计和编程打下坚实的基础。

最后，教师将根据学生的作业成果和表现给予评价和反馈，帮助学生更好地理解和掌握相关知识。

从事工控作业的人员都知道，工业生产和科技的发展都离不开PLC的自动化控制，PLC可以广义的理解为：集中的继电器延伸控制柜，实际的生产应用中，PLC大大的节省了工业控制的成本，加强了设备的集中管理和自动控制，想要学好PLC，首先PLC的基础需要扎实。

1，从PLC 的组成来看, 除CPU ，存储器及通信接口外,与工业现场（5）电源。

3、PLC 开关量输出接口有哪几种类型?各有什么特点?晶闸管输出型:一般情况下，只能带交流负载,响应速度快,动作频率高;晶体管输出型:一般情况下，只能带直流负载,响应速度快,动作频率高;继电器输出型:一般情况下，可带交、直流负载,但其响应时间长,动作频率低。

4、按结构型式分, PLC 有哪几种类型?各有什么特点?（1）整体式:将CPU 、电源、I/O部件都集中在一个机箱内,结构紧凑、价格低,一般小型PLC 采用这种结构;（2）模块式:将PLC 的各个部分分成若干个单独的模块,可根据需要选配不同模块组成一个系统, 具有配置灵活、方便扩展和维修的特点, 一般中、大型PLC 采用这种结构。

模块式PLC 由框架或基板和各种模块组成, 模块装在框架或基板的插座上。

扫描周期与CPU 运行速度、PLC 硬件配置和用户程序长短有关。

6、 PLC 采用什么方式执行用户程序?用户程序执行过程包括哪些阶（2）工作方式上:PLC 采用串行工作方式,提高系统的抗干扰能力;（3）控制速度上:PLC 的触点实际上是触发器,指令执行的时间在微秒级;（4）定时和计数上:PLC 采用半导体集成电路作定时器, 时钟脉冲由晶振提供,延时精度高,范围宽。

PLC 具有继电器系统不具备的计数功能;（5）可靠性和可维护性上:PLC 采用微电子技术,可靠性高,所具有的自检功能能及时查出自身故障,监视功能方便调试和维护。

8、 PLC 为什么会产生输出响应滞后现象?如何提高 I/O响应速度?因为PLC 采用集中采样、集中输出的循环扫描工作方式,输入端的状态只在每个扫描周期的输入采样阶段才能被读入, 而程序的执行结果只在输出刷新阶段才被送出; 其次PLC 的输入、输出延延迟, 用户程序的长度等均能引起输出响应滞后。

plc基础知识PLC基础知识（一）PLC指的是可编程逻辑控制器，是现代自动化控制系统的重要组成部分。

相比传统的继电器控制系统，PLC具有更高的稳定性、可靠性、灵活性和扩展性。

在工业生产、交通运输、医疗设备等众多领域中，PLC被广泛应用。

1. PLC的基本组成PLC由五个基本部分组成：输入模块、中央处理器（CPU）、存储器、输出模块和编程设备。

其中，输入模块用于输入各种信号，例如传感器信号；中央处理器是PLC的大脑，用于判断输入信号状态并控制输出设备；存储器用于存储用户编写的程序和数据；输出模块用于控制输出设备，例如电机、液压和气动执行机构等；编程设备用于编写和修改PLC程序。

2. PLC的工作原理PLC的工作原理是基于输入信号的状态来判断输出信号的状态。

当输入信号满足一定的逻辑条件时，中央处理器会根据用户编写的程序控制输出模块输出相应的信号。

PLC输入信号一般为数字信号，包括开关量、计数器、计时器等。

开关量指的是只有两种状态（开/闭）的信号，如开关状态、按钮状态等；计数器是一种输入信号，用于产生数值输出，表示一定时间内某一事件的出现次数，例如计数器在生产线上用于计数已经通过的产品数；计时器也是一种输入信号，用于产生时间输出，例如在生产线上用于控制某一步骤的持续时间。

3. PLC的应用领域PLC被广泛应用于各个领域，例如工业自动化控制、交通运输、楼宇自控、空气调节、能源与环境等。

在工业自动化控制领域中，PLC可以用于控制整个生产线，通过检测控制整个流程，提高生产效率和品质。

在楼宇自控领域中，PLC可以用于控制建筑物内的灯光、温度、空调等设备，提高舒适度，降低能源消耗。

4. PLC的优势和不足PLC作为一种高效可靠的控制系统，其优势在于：1) 稳定性：PLC具备稳定性高、抗干扰性强、故障率低、寿命长等特点。

2) 灵活性：PLC可以编写和修改程序，可以灵活的应对各类控制要求。

3) 扩展性：PLC具备可扩展性高等特点，可以随着应用需求的变化而进行升级。

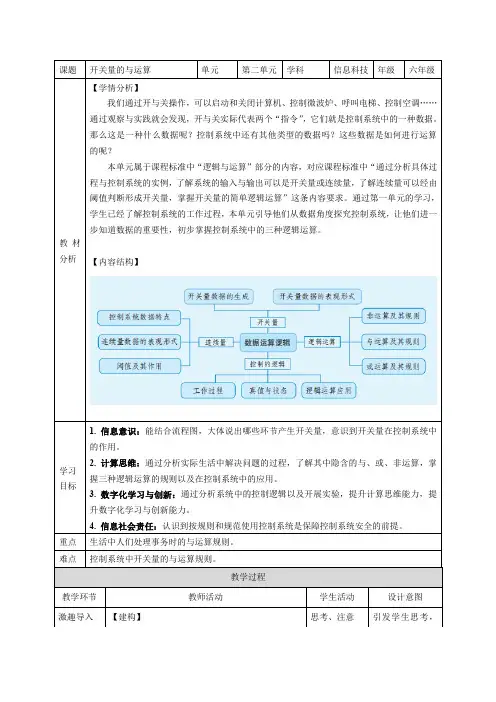

课题开关量的与运算单元第二单元学科信息科技年级六年级教材分析【学情分析】我们通过开与关操作，可以启动和关闭计算机、控制微波炉、呼叫电梯、控制空调……通过观察与实践就会发现，开与关实际代表两个“指令”，它们就是控制系统中的一种数据。

那么这是一种什么数据呢？控制系统中还有其他类型的数据吗？这些数据是如何进行运算的呢？本单元属于课程标准中“逻辑与运算”部分的内容，对应课程标准中“通过分析具体过程与控制系统的实例，了解系统的输入与输出可以是开关量或连续量，了解连续量可以经由阈值判断形成开关量，掌握开关量的简单逻辑运算”这条内容要求。

通过第一单元的学习，学生已经了解控制系统的工作过程，本单元引导他们从数据角度探究控制系统，让他们进一步知道数据的重要性，初步掌握控制系统中的三种逻辑运算。

【内容结构】学习目标1. 信息意识：能结合流程图，大体说出哪些环节产生开关量，意识到开关量在控制系统中的作用。

2. 计算思维：通过分析实际生活中解决问题的过程，了解其中隐含的与、或、非运算，掌握三种逻辑运算的规则以及在控制系统中的应用。

3. 数字化学习与创新：通过分析系统中的控制逻辑以及开展实验，提升计算思维能力，提升数字化学习与创新能力。

4. 信息社会责任：认识到按规则和规范使用控制系统是保障控制系统安全的前提。

重点生活中人们处理事务时的与运算规则。

难点控制系统中开关量的与运算规则。

教学过程教学环节教师活动学生活动设计意图激趣导入【建构】思考、注意引发学生思考，【学习活动2】二、发现生活中更多的与运算小组讨论，每人至少分享2~3 件自己经历过需要进行与运算的事件。

如果控制系统在工作时，两个开关量都为真（即同时满足两个条件）才能让系统输出预期的结果，这种控制逻辑属于“与”，要进行与运算。

【学习活动3】三、分析人体感应光控灯中的控制逻辑一种人体感应光控灯，用人体红外传感器采集人体红外数据，用光敏传感器采集光照强度数据。

只有同时满足“有人体红外数据”和“光照强度低于标准”这两个条件时，这盏灯才会亮。

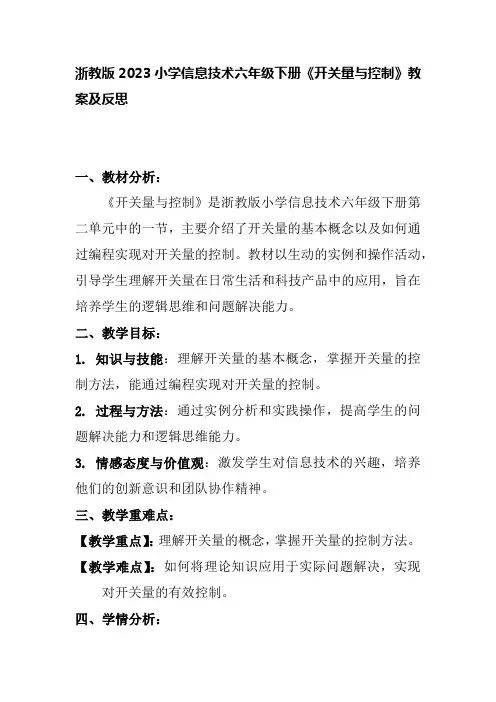

浙教版2023小学信息技术六年级下册《开关量与控制》教案及反思一、教材分析：《开关量与控制》是浙教版小学信息技术六年级下册第二单元中的一节，主要介绍了开关量的基本概念以及如何通过编程实现对开关量的控制。

教材以生动的实例和操作活动，引导学生理解开关量在日常生活和科技产品中的应用，旨在培养学生的逻辑思维和问题解决能力。

二、教学目标：1. 知识与技能：理解开关量的基本概念，掌握开关量的控制方法，能通过编程实现对开关量的控制。

2. 过程与方法：通过实例分析和实践操作，提高学生的问题解决能力和逻辑思维能力。

3. 情感态度与价值观：激发学生对信息技术的兴趣，培养他们的创新意识和团队协作精神。

三、教学重难点：【教学重点】：理解开关量的概念，掌握开关量的控制方法。

【教学难点】：如何将理论知识应用于实际问题解决，实现对开关量的有效控制。

四、学情分析：六年级学生已经具备一定的编程基础和逻辑思维能力，但可能对开关量和控制的概念理解不深。

因此，教学应注重实例引导，通过直观的操作让学生理解和掌握知识。

五、教学方法和策略：1. 任务驱动法：设计一系列由易到难的任务，引导学生逐步掌握开关量的控制。

2. 合作学习法：通过小组合作，让学生在交流讨论中深化理解，提高问题解决能力。

3. 案例分析法：选取生活中的实例，帮助学生理解开关量在实际中的应用。

六、教学过程：（一）、导入新课1. 激发兴趣：展示一些日常生活中使用到的智能设备，如智能灯、自动门等，引导学生思考这些设备如何知道何时开启或关闭。

2. 提出问题：这些设备是如何判断多个条件同时满足才能执行操作的呢？引出“与运算”的概念。

（二）、新知讲解1. 定义介绍：解释“与运算”的基本概念，即只有当所有条件都满足时，结果才为真。

2. 举例说明：以电子门禁系统为例，需要同时满足卡号正确和密码正确才能开门，让学生理解与运算的实际应用。

3. 操作演示：在计算机软件中演示开关量的与运算，让学生直观看到操作过程。

《开关量的与运算》学历案（第一课时）一、学习主题本课学习主题为“开关量的与运算”，是小学信息技术课程中逻辑运算的基础知识。

通过本课的学习，学生将掌握开关量与逻辑与运算的基本概念，为后续学习更复杂的逻辑运算打下基础。

二、学习目标1. 知识与理解：理解开关量的基本概念，了解逻辑与运算的含义和基本规则。

2. 技能与方法：掌握通过信息技术工具进行开关量与逻辑与运算的实践操作。

3. 情感态度与价值观：培养学生对于信息技术的兴趣和好奇心，以及严谨的逻辑思维习惯。

三、评价任务1. 知识理解评价：通过课堂提问和小组讨论，评价学生对开关量与逻辑与运算概念的理解程度。

2. 技能操作评价：通过学生实际操作信息技术工具进行开关量与逻辑与运算的练习，评价学生的操作技能。

3. 学习态度评价：通过观察学生在课堂上的表现和参与度，评价学生的学习态度和合作精神。

四、学习过程1. 导入新课：通过生活中的实例（如电路开关的控制）引入开关量的概念，激发学生的兴趣。

2. 新课讲解：讲解开关量的基本概念和逻辑与运算的含义及规则，通过图示和实例帮助学生理解。

3. 实践操作：学生利用信息技术工具进行开关量与逻辑与运算的实践操作，教师巡视指导。

4. 小组讨论：学生分组进行讨论，分享操作经验和心得，教师参与并给予指导。

5. 总结反馈：教师总结本课重点内容，学生反馈学习情况，提出疑问或建议。

五、检测与作业1. 检测：进行一次小测试，检测学生对开关量与逻辑与运算概念的理解和操作技能。

2. 作业：布置相关练习题，要求学生独立完成，并记录操作过程和结果，下节课进行检查。

六、学后反思1. 教学反思：教师反思本课教学过程中的优点和不足，总结经验教训，为今后的教学提供参考。

2. 学生反思：学生反思本课学习过程中的收获和困惑，总结学习方法，提高学习效果。

七、拓展延伸1. 引导学生探索更多的逻辑运算知识，如逻辑或运算、逻辑非运算等。

2. 结合实际生活中的应用场景，让学生了解逻辑运算在实际中的作用和意义。

《开关量的生成》学历案（第一课时）一、学习主题本课学习主题为“开关量的生成”，是小学信息技术课程中的重要一课。

本课程旨在让学生了解开关量的概念、产生及在日常生活和信息技术中的应用，通过实践操作掌握开关量的基本操作方法。

二、学习目标1. 知识与技能：（1）理解开关量的概念，知道开关量在电路中的作用。

（2）掌握开关量的基本操作方法，包括开关的打开与关闭。

（3）学会使用简单的电路实验器材，进行开关量的实验操作。

2. 过程与方法：（1）通过观察、思考和实验，培养学生的观察能力和实验能力。

（2）通过小组合作，培养学生的协作能力和沟通能力。

3. 情感态度与价值观：（1）激发学生的学习兴趣，培养学生的科学探究精神。

（2）让学生体验成功的喜悦，增强自信心。

三、评价任务1. 课堂表现评价：观察学生在课堂上的表现，包括听讲情况、参与讨论的积极性和实验操作的正确性。

2. 实验报告评价：要求学生完成实验报告，评价其内容是否完整、准确，操作过程是否规范。

3. 小组合作评价：评价学生在小组活动中的表现，包括协作能力、沟通能力和贡献程度。

四、学习过程1. 导入新课：通过生活中的实例，引导学生理解开关量的概念和作用，激发学生的学习兴趣。

2. 新课讲解：通过PPT演示和教师讲解，让学生了解开关量的基本知识和操作方法。

3. 实验操作：学生分组进行实验操作，教师巡回指导，及时解答学生问题。

4. 小组讨论：学生分组讨论实验过程中遇到的问题和解决方法，培养学生的协作能力和沟通能力。

5. 总结反馈：教师总结本课重点内容，解答学生疑问，进行课堂反馈。

五、检测与作业1. 课堂检测：进行简单的课堂检测，检查学生对开关量基本知识的掌握情况。

2. 作业布置：布置相关的作业，包括完成实验报告和预习下一课的内容。

六、学后反思1. 教师反思：教师对本课的教学过程进行反思，总结教学中的优点和不足，为今后的教学提供参考。

2. 学生反思：引导学生对本次课程进行反思，包括对知识的掌握情况、实验操作的正确性以及小组合作的表现等。

PLC自动化控制学习的15个基础知识点，搞自动化PLC的都懂 大家都知道，工业生产和科技的发展都离不开PLC的自动化控制，PLC可以广义的理解为：集中的继电器延伸控制柜，实际的生产应用中，PLC大大的节省了工业控制的成本，加强了设备的集中管理和自动控制，想要学好PLC，首先PLC的基础需要扎实。

1、从PLC的组成来看，除CPU，存储器及通信接口外,与工业现场直接有关的还有哪些接口?并说明其主要功能。

1）输入接口:接受被控设备的信号,并通过光电耦合器件和输入电路驱动内部电路接通或断开。

2）输出接口:程序的执行结果通过输出接口的光电耦合器件和输出组件(继电器、 晶闸管、晶体管)输出,控制外部负载的接通或断开。

2、PLC的基本单元由哪几个部分组成?各起什么作用?1）CPU：PLC的核心部件,指挥PLC进行各种工作。

如接受用户程序和数据、诊断、执行执行程序等;2）存储器:存储系统和用户的程序和数据;3）I/O接口:PLC与工业生产现场被控对象之间的连接部件,用来接受被控设备的信号和输出程序的执行结果;4）通信接口:通过通信接口与监视器、打印机等其他设备进行信息交换;5）电源。

3、PLC开关量输出接口有哪几种类型?各有什么特点?晶闸管输出型:一般情况下，只能带交流负载,响应速度快,动作频率高;晶体管输出型:一般情况下，只能带直流负载,响应速度快,动作频率高;继电器输出型:一般情况下，可带交、直流负载,但其响应时间长,动作频率低。

4、按结构型式分,PLC有哪几种类型?各有什么特点?1）整体式:将CPU、电源、I/O部件都集中在一个机箱内,结构紧凑、价格低，一般小型PLC采用这种结构;2）模块式:将PLC的各个部分分成若干个单独的模块,可根据需要选配不同模块组成一个系统,具有配置灵活、方便扩展和维修的特点,一般中、大型PLC采用这种结构。

模块式PLC由框架或基板和各种模块组成,模块装在框架或基板的插座上。

3）叠装式：结合了整体式和模块式的特点,叠装式PLC的CPU、电源、I/O接口等也是各自独立的模块,但它们之间是靠电缆连接,使得系统不仅配置灵活而且体积小巧。

《开关量的与运算》作业设计方案（第一课时）一、作业目标本作业设计旨在通过《开关量的与运算》课程的学习，使学生掌握基本的逻辑运算概念，特别是与运算在开关量控制中的应用。

通过实践操作，增强学生的逻辑思维能力，并提升学生的信息技术实际操作能力。

二、作业内容1. 理论学习：学生需通过课本和多媒体资源，了解开关量的基本概念、与运算的逻辑关系及在实际生活中的应用场景。

2. 实践操作：学生需使用信息技术课程中提供的实验平台或软件工具，进行开关量的模拟实验。

实验内容包括但不限于：（1）认识不同开关量状态；（2）学习使用逻辑与门电路实现开关量的控制；（3）通过编程软件编写简单的与运算程序，并观察其运行结果。

3. 作业制作：学生需根据所学知识，制作一份关于开关量与运算的作业报告。

报告应包含以下内容：（1）对开关量与运算的理论知识进行总结；（2）描述实践操作的过程及观察到的实验现象；（3）分析实验结果，提出自己的见解或疑问；（4）结合实际生活，提出一个与开关量与运算相关的应用场景及解决方案。

三、作业要求1. 理论学习部分要求学生对知识进行深入理解，能够准确解释开关量及与运算的概念。

2. 实践操作部分要求学生亲自动手进行实验，并认真观察实验现象，记录实验数据。

3. 作业报告中要求内容完整、条理清晰、观点明确。

字迹工整，无错别字。

所有内容必须是学生自己的理解与观察结果，禁止抄袭。

4. 在完成作业的过程中，学生需保持积极的学习态度，遇到问题应及时向老师或同学请教。

四、作业评价教师将根据学生的理论学习情况、实践操作过程及作业报告的质量进行评价。

评价标准包括：知识理解程度、实验操作的认真程度、报告的完整性及观点的明确性等。

五、作业反馈教师将对每位学生的作业进行批改，指出其中的优点与不足，并给出具体的改进建议。

同时，教师还将通过课堂讲解、小组讨论等方式，对共性问题进行讲解，帮助学生更好地掌握《开关量的与运算》的相关知识。

作业设计方案（第二课时）一、作业目标1. 深化学生对开关量的与运算的逻辑概念的理解，通过实际操作提升编程逻辑判断能力。
