2019年上海市闵行区中考物理一模试卷(解析版)

上海市闵行区2019-2020学年中考第一次适应性考试物理试题一、单选题（本大题共10小题，共30分）1．如图的现象中,属于光的折射现象的是A．景物在水中的像B．小孩在镜中看到自己C．勺子在水面处折弯D．墙上的影子C【解析】【详解】A．景物在水中的像是倒影，属于平面镜成像，原理是光的反射．故A错误．B．小孩在镜中看到自己是平面镜成像，原理是光的反射．故B错误．C．勺子在水面处折弯，是由于光从水通过玻璃射入空气中时，在水与玻璃、玻璃与空气的界面发生了偏折．故C正确．D．影子的形成是光的直线传播．故D错误．2．下列说法中正确的是（）A．抛出手的铅球在空中向前运动的过程中，推力对铅球做了功B．提着水桶在路面上水平向前移动一段路程，手竖直向上的拉力对水桶做了功C．用手从地面竖直提起水桶，手竖直向上的拉力对水桶做了功D．用力推一辆汽车，汽车静止不动，推力在这个过程中对汽车做了功C【解析】A. 抛出手的铅球在空中向前运动的过程中，已经脱离手，所以推力对它不再做功，向前运动是因为惯性，故A错误；B. 提着水桶在路面上水平向前移动一段路程，手的拉力向上，而桶水平运动，所以拉力不做功，故B错误；C. 用手从地面提起水桶，手的拉力向上，水桶向上运动，符合做功的条件，所以拉力做功，故C正确；D. 用力推一辆汽车，汽车静止不动，距离为零，所以不做功，故D错误．选C．点睛：重点是是否做功的判断，要牢记做功的两个要素，即力和距离，且距离必须是在力的作用下通过的距离．当距离为零时，用再大的力，做功也是零．3．如图甲所示，粗细均匀的电阻丝AB（AB的阻值不随温度变化）通过滑片P连入电路，小灯泡的额定电压为6V．闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I-U图象如图乙所示．下列计算结果正确的是A．电源电压为9VB．小灯泡的额定功率为3WC．电阻丝AB的最大电阻为3ΩD．滑片P滑至A端时，1min内电阻丝AB产生的热量为135JD【解析】【分析】【详解】A．由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，由图乙可知，通过灯泡的电流为1A，灯泡两端的电压为6V，即电源电压U=6V，故A错误；B．灯泡的额定功率P L=UI=6V1A=6W，故B错误；C．当滑片P在最左端A时，电阻丝AB完全接入电路中，电路中的电流最小，由图乙可知，通过小灯泡的电流为I=0.5A，灯泡两端电压U L=1.5V，因串联电路中总电压等于各分电压之和，所以，电阻丝AB两端电压：U AB=U-U L=6V-1.5V=4.5V，因串联电路中各处的电流相等，所以，由可得，电阻丝AB的阻值，故C错误；D．滑片P在A时AB的电功率：P AB=U AB I=4.5V0.5A=2.25W，1min内电阻丝AB产生的热量为：Q=P AB t=2.25W160s=135J，故D正确．4．一本物理书放在水平桌面上处于静止状态，下列各对力中属于一对平衡力的是A．书对桌面的压力和桌面对书的支持力B．书受到的重力和书对桌面的压力C．课桌受到的重力和桌面对书的支持力D．书受到的重力和桌面对书的支持力D【解析】【分析】根据题中“下列各对力中属于一对平衡力的是……”可知，本题考查平衡力的判断。

上海市闵行区2019年中考物理一模试卷一、选择题（每题2分，共18分）．水坝上窄下宽 B ．瓶吞鸡蛋 C ． 吸尘器D ．拔火罐 考点： 大气压的综合应用．． B ． C ． D ．开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄．B．C．D．考点：串联电路和并联电路的辨别．6．（2分）（2019•成都一模）两只完全相同的平底鱼缸甲和乙，盛有适量的水，把小木船放入乙后，小木船处于漂浮状态，此时两鱼缸内的水面刚好相平，如图所示．若水对鱼缸底的乙两种物质分别制成实心正方体A、B，把它们平放在水平地面上，则两正方体A、B对水：计算题；压轴题；信息给予题；比例法．分析：（1）根据图象给出的数据求出甲、乙两物质的密度之比，两正方体A、B的质量相同，根据V=得出A、B的体积之比，从而得出边长之比；（2）知道A、B的密度关系、边长的大小关系，正方体对地面的压强p======ρLg，据此求压强大小关系．解答：解：（1）由图可知，当甲的体积为1cm3时，质量为8g，所以甲的密度为8g/cm3；当乙的体积为4cm3时，质量为4g，所以乙的密度为1g/cm3；所以ρ甲：ρ乙=8：1；∵V=，ρ甲：ρ乙=8：1，m甲：m乙=1：1，∴V甲：V乙=1：8，∵V=L3，∴边长（高）之比：L甲：L乙=1：2；（2）∵正方体对地面的压强：p======ρLg，∴两正方体A、B对水平地面的压强之比：p甲：p乙=ρ甲L甲g：ρ乙L乙g=（8×1）：（1×2）=4：1．压强的推导公式p=ρLg．段时间后灯L2熄灭．已知电路中只有一处发生故障，且只发生在灯L1或L2上，则下列判10．（3分）（2019•闵行区一模）在家庭电路中，日光灯正常工作的电压为220伏，它与控制它的电键是串联连接的，与家中的空调是并联连接的（后两空选填“串联”或“并米3，所表示的物理意义是体积为1立方米的铜质量为8.9×103千克．现将某铜片剪去一角时，它的密度将不变；若将铜片锤打变形，则它的密度将不变．（后两空选填“变12．（3分）（2019•闵行区一模）10秒内通过某导体横截面的电荷量为2库，通过导体的电流为0.2安，这段时间内电流做功12焦，导体两端的电压为6伏．若该电路是由干电池串联总电压等于各电池电压的和．解答：解：由q=It可得：电流I===0.2A；由W=UIt可得：电压U===6V；需要的干电池数目为：==4节；故答案为：0.2；6；4．点评：本题考查电量及电功计算公式的应用，同时应记住一节干电池的电压为1.5V．人深潜器在水下500米处，受到浮力的方向为竖直向上．它逐渐下潜到1000米过程中，所受到的浮力将不变，所受到水对它的压强将变大（后两空选填“变大”、“不变”或14．（3分）（2019•德城区二模）如图所示，是空调的“中国能效标识”，低于5级的产品不允许生产和销售．据图可知空调A的输入功率为1000W，正常工作时的电流为 4.5安．假设它们都工作2小时，则高效节能空调A比一般节能空调B能节约0.46千瓦时（3）根据公式W=Pt求出两种空调消耗的电能，两者之差就是节约的电能．解答：解：（1）据图可知空调A的输入功率为1000W；（2）正常工作时的电流：I==≈4.5A；（3）高效节能空调消耗的电能W1=P1t=1kW×2h=2kW•h，一般节能空调消耗的电能W2=P2t=1.23kW×2h=2.46kW•h，所以高效节能空调A比一般节能空调节约的电能W=W2﹣W1=2.46kW•h﹣2kW•h=0.46kW•h．故答案为：1000W；4.5；0.46．点评：此题主要考查的是学生对电功率和电能计算公式的理解和掌握，基础性题目，注意单15．（3分）（2019•闵行区一模）如图所示电路，电源电压保持不变．R1、R2分别为5欧和10欧，闭合电键S1和S2，电阻R1与R2两端的电压之比为1：1，电流表A1与A2示数时，示数不变的电流表．解答：解：由电路图可知，两开关闭合时，两电阻并联，电流表A1测R1支路的电流，A2测R2支路的电流，A测干路电流．∵并联电路中各支路两端的电压相等，∴电阻R1与R2两端的电压之比为1：1；∵I=，∴电流表A1与A2示数之比====；∵并联电路中各支路独立工作、互不影响，且干路电流等于各支路电流之和，∴断开电键S1时，电流表A1的示数变小，A2的示数不变，A的示数变小．故答案为：1：1；2：1；A2．点评：本题考查了并联电路的特点和欧姆定律的应用，分清电键闭合和断开时电路的变化是滑片P向右移动时，电流表A的示数将变大，电流表A的示数和电压表V的示数的乘两种液体，已知两液面相平，它们对容器底部压强相等，则它们对容器底的压力F甲大于F乙，若分别在两容器中浸没一个完全相同的实心金属球，液体均无溢出，则液体对容器底时，用左端固定在桌子一端的弹性薄钢片进行实验．先将钢片水平放置，再将重力不同的砝码放置在钢片中间，其实验步骤与现象如图（a）、（b）和（c）所示．接着，将钢片右端抬起与水平方向成一定夹角，将砝码放置在钢片中间，其实验步骤与现象如图（d）、（e）所示．（砝码重G a＜G b＜G c=G d=G e）（1）分析比较图（a）、（b）、（c），可以得出的初步结论是：物体放在水平放置的支撑面上，物体的重力越大，对支撑面的压力越大．（2）分析比较图（c）、（d）、（e），可以得出的初步结论是：当物体重力相同时，支撑面19．（3分）（2019•厦门）如图所示，物体A漂浮在液面上，请画出物体A所受到的浮力F图．解答：解：物体所受浮力的方向是竖直向上的，从重心开始竖直向上画一条带箭头的线段表示出浮力，并标出F浮，如下图所示：点评：作力的示意图，要用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示被测电路串联，开关与被控制的电路串联．解答：解：使电源正极与L2的左接线柱相连，开关与电源的负极相连，如下图所示：点评：本题考查了根据题意连接实物图和，属于基础知识，也是我们要掌握的基本技能．四、计算题（21题4分，22题7分，23题8分，24题9分，共28分）21．（4分）（2019•闵行区一模）体积为5×10﹣4米3的木块，有的体积露出水面，求：木块22．（7分）（2019•闵行区一模）在图所示的电路中，L标有“3V 1.5W”字样．当S1、S3闭合，S2断开时，L正常发光；当S2闭合，S1、S3断开时，电流表示数为0.2A．设L的电阻不变．则：（1）电源电压为多少伏？（2）R的电阻为多少欧？：计算题；电路和欧姆定律；电能和电功率．分析：（1）当S1、S3闭合，S2断开时，灯L与电阻R并联，根据并联电路的电压特点和L 正常发光可知电源的电压；（2）根据P=求出灯泡的电阻，当S2闭合，S1、S3断开时，L与R串联，电流表测电路中的电流，根据欧姆定律求出电路中的总电阻，再根据电阻的串联求出R的阻值；（3）当S3闭合，S1、S2断开时，电阻R被短路，两端的电压为0．解答：解：（1）当S1、S3闭合，S2断开时，灯L与电阻R并联，且L正常发，∵并联电路中各支路两端的电压相等，∴电源的电压U=U L=U R=3V；（2）根据P=可得，灯泡的电阻：R L===6Ω，∵当S2闭合，S1、S3断开时，L与R串联，电流表测电路中的电流，∴根据欧姆定律可得，电路中的总电阻：R总===15Ω，∵串联电路中总电阻等于各分电阻之和，∴R=R总﹣R L=15Ω﹣6Ω=9Ω；（3）∵当S3闭合，S1、S2断开时，电阻R没有接入电路，∴R两端的电压为零．答：（1）电源电压为3V；（2）R的电阻为9Ω；（3）当S3闭合，S1、S2断开时，R两端的电压为0V．23．（8分）（2019•闵行区一模）如图所示是我国自主研发的四轮长航程极地漫游机器人，科考队员在附近遥控机器人．若机器人质量为500千克，每条履带与地面的接触面积为1000厘米2．则：（1）机器人的重力为多少？（2）若南极某处冰面能承受的压强为4.2×104帕，该机器人能顺利通过该冰面吗？（3）如果科考队员的质量为70千克，他双脚跟冰面接触面积为300厘米2，科考队员能在的面积，根据公式p==求出科考队员对冰面的压强，进行比较即可得出答案解答：已知：机器人质量为m1=500kg，机器人与地面的接触面积为S1=4×1000cm2=4000cm2=0.4m2，科考队员的质量m2=70kg，他双脚跟冰面接触面积为S2=×300cm2=150cm2=0.015m2求：（1）机器人的重力G1=？；（2）机器人对冰面的压强p1=？；（3）科考队员对冰面的压强p2=？解：（1）机器人的重力：G1=m1g=500kg×9.8N/kg=4900N；（2）机器人对冰面的压强：p1====1.225×104Pa，∵1.25×104Pa＜4.2×104Pa．∴能通过．（3）科考队员对冰面的压力：F2=G2=m2g=70kg×9.8N/kg=686N，p2==≈4.5733×104Pa，∵4.5733×104Pa＞4.2×104Pa，∴科考队员不能在冰面上安全行走．答：（1）机器人的重力为4900N；（2）该机器人能顺利通过该冰面；（3）科考队员不能在冰面上安全行走．点评：此题主要考查的是学生对重力、压力、压强计算公式的理解和掌握，明确放在水平地24．（9分）（2019•闵行区一模）在图所示的电路中，电源电压为6伏且保持不变，电阻R1的阻值为5欧，滑动变阻器R2上标有“20Ω 2A”字样．闭合电键S后，电流表A的示数为0.4安．（1）求电阻R2连入电路的电阻．（2）求此时电路消耗的总电功率．（3）现有一个电压表，要求将“50Ω 1A”或“100Ω 1A”的滑动变阻器替换R2，使移动变阻器滑片P的过程中，电压表示数的变化量最大．①选择：电压表应并联在R1或R2两端（选填：“R1”、“R2”“R1或R2”）．②选择最大阻值为100欧的滑动变阻器替换R2．③求出：电压表示数的最大变化量△U．（保留两位小数）与最小电压即可得出答案．解答：解：由电路图可知，两电阻串联，电流表测电路中的电流．（1）根据欧姆定律可得，电路中的总电阻：R===15Ω，∵串联电路中总电阻等于各分电阻之和，∴电阻R2连入电路的电阻R2=R﹣R1=15Ω﹣5Ω=10Ω；（2）此时电路消耗的总电功率：P总=UI=6V×0.4A=2.4W；（3）滑动变阻器最大阻值越大，移动滑动变阻器滑片时，电压表的示数变化越大，当电压表并联在R1两端、滑动变阻器接入电路的电阻为0时，电压表的示数最大为6V，滑动变阻器接入电路中的电阻最大时，电压表的示数最小，此时电路中的电流I′===A，电压表的示数U1=I′R1=A×5Ω≈0.29V，电压表示数的变化量△U1=6V﹣0.29V=5.71V；当电压表并联在R2两端、滑动变阻器接入电路的电阻为0时，电压表的示数最小为0，滑动变阻器接入电路中的电阻最大时，电压表的示数最大，U2′=I′R滑=A×100Ω≈5.71V，电压表示数的变化量△U滑=5.71V﹣0V=5.71V；综上可知，电压表并联R1或R2两端均可，用100Ω的滑动变阻器替换R2时电压表示数的变化最大约为5.71V．答：（1）电阻R2连入电路的电阻为10Ω；（2）此时电路消耗的总电功率为2.4W；（3）①R1或R2；②100；③电压表示数的最大变化量约为5.71V．点评：本题考查了串联电路的特点和欧姆定律、电功率的计算，关键是知道滑动变阻器的最五、实验题（共20分）25．（3分）（2019•闵行区一模）如图（a）所示仪器的名称是天平，用来测量物体的质是A（选填字母），它应串联连接在电路中（选填“串联”或“并联”）．图C所示的滑动变阻器的工作原理是通过改变电阻线的长度从而改变电阻大小．图D所示的电能表，由其部分参数可知家庭电路正常工作时的最大电流为5安，功率容量值为1100瓦．27．（6分）（2019•闵行区一模）小李做了测量未知电阻的实验，所写报告如下，请你仔细阅读并回答问题．实验目的：测量电阻R x的阻值．实验步骤：（1）根据实验目的画出实验电路图（图略）；（2）依照电路图连接电路，如图所示；（3）闭合电键，读出电压表和电流表的示数，记录在表格中；（4）依据测得的电压值和电流值，算出R的阻值．（5）断开电键，整理器材，处理数据．实验结论：（1）据小李所测量的数据，算出电阻阻值R x=3欧．（2）你认为这份报告是否完整？如不完整，应该填上的项目是：①实验器材；②实验原理．（3）从实验步骤看，该实验存在的主要缺陷是：①步骤（2）中没有将滑动变阻器的滑片精确．解答：解：（1）电阻阻值R x===3Ω．（2）分析该实验报告发现，本实验报告不完整，缺的项目有：实验原理、实验器材．（3）通常在使用前应将电阻值调至最大阻值处，而步骤（2）中没有将滑动变阻器的滑片滑到阻值最大处；由题意知，实验只进行了一次测量，导致误差较大．故答案为：（1）3；（2）实验器材；实验原理；（3）步骤（2）中没有将滑动变阻器的滑片滑到阻值最大处；实验中只测了一次数据，可能误差比较大．水面越多，提桶的力就越大．由此他猜想：浮力大小可能与物体浸入液体的深度有关．于是他和小明用圆柱体、弹簧测力计、水和刻度尺等器材进行探究，如图所示，并记录了圆柱体（1）当h=0.02m时，圆柱体受到的浮力是1牛．（2）小陶分析实验序号1至7，得出初步结论是“浮力的大小与物体浸入液体深度成正比”．小明认为小陶得出的结论不够完整，理由是当物体浸没液体前，物体受到浮力的大小与浸入的深度成正比，当物体浸没后，物体受到的浮力大小与深度无关．小明还认为实验过程不够完善，理由是实验中选用的液体种类少，不易得出此结论应选用不同种类的液体进行实验．（3）陶选用的圆柱体高度范围是A。

上海市闵行区2019-2020学年中考物理一模试卷一、单选题（本大题共10小题，共30分）1．用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜成像规律”，当蜡烛、透镜、光屏位置如图乙时，在光屏上可成清晰的像．下列说法正确的是A．凸透镜的焦距是30 cmB．图乙中烛焰成的是倒立放大的像C．照相机成像特点与图乙中所成像的特点相同D．保持凸透镜、光屏位置不变，将蜡烛远离凸透镜，烛焰仍可在光屏上成清晰的像B【解析】【详解】A．平行于主光轴的光线经凸透镜折射后将汇聚于点F，点F即为此透镜的焦点，从焦点到透镜中心的距离即为焦距，则透镜的焦距为30cm﹣20cm=10cm，故本选项错误；B．图乙中，物距u=15cm，像距v=30cm，像距大于物距，由凸透镜成像规律可知，图乙中烛焰成的是倒立放大的实像，故本选项正确；C．由凸透镜成像规律可知，当u＞2f时，成倒立缩小的实像，应用于照相机．故本选项错误；D．因为凸透镜成实像时，物距增大，像距减小，所以将蜡烛远离凸透镜，保持凸透镜、光屏位置不变，则在光屏上不能成清晰的像，要想在光屏上成清晰的像，应将光屏向靠近透镜的方向移动，故本选项错误．2．某电热水壶正常状态下，闭合开关，指示灯L亮，同时电热丝R工作；断开开关，指示灯L熄灭，电热丝R不工作．小明用该电热水壶烧水时，发现电热丝R断了，指示灯L仍然亮．四位同学设计了该电热水壶的模拟电路，其中可能正确的是（）A．B．C．D．B【解析】【详解】闭合开关时，灯泡和电阻丝同时工作，开关应该置于电路的干路，电热丝R断了，指示灯L仍然亮，说明电路采用的是并联结构，图中采用并联结构，且开关位于干路的是B，故应选B．3．在公共场所“轻声”说话是文明的表现，而在课堂上“大声”回答问题才能让老师听清楚．这里的“轻声”和“大声”是指声音的A．响度B．音调C．音色D．声速A【解析】【详解】这里的“轻声”和“大声”都是指声音的大小、强弱，也就是声音的响度，故A正确，BCD错误．4．人们在生活中遇到的透镜及其组合所成的像是各种各样的，其中只能成实像的是A．眼睛B．放大镜C．望远镜D．显微镜A【解析】【详解】A、眼睛的原理和照相机相似，物体的光经晶状体在视网膜上成倒立、缩小的实像．A符合题意为答案．B、放大镜是凸透镜，当u<f时，放大镜成正立、放大的虚像，B不符合题意．C、望远镜的物镜相当于照相机成倒立、缩小的实像，目镜相当于放大镜成正立、放大的虚像．C不符合题意．D、显微镜的物镜相当于投影仪成倒立、放大的实像，目镜相当于放大镜成正立、放大的虚像，故D不符合题意．5．关于如图所示的电和磁知识描述错误的是（）A．甲图说明同种电荷相互排斥B．乙图说明电流周围存在磁场C．丙图是电动机工作原理示意图D．丁图是有金属外壳的家用电器使用的插座C【解析】试题分析：甲图中两橡胶互相排斥是由于带了同种电荷，故A正确；乙较说明通电导线周围存在磁场，故B正确；丙图中没有电源，是发电机的模型，故C错误；有金属外壳的用电器在使用时，外壳应接地，所以应使用三孔插座，故D正确；应选C．【考点定位】电荷间的相互作用；电和磁；安全用电6．体操运动员单脚站立在平衡木上，处于静止状态．下列四个图中，能正确表示运动员所受重力的示意图是A．B．C．D．A【解析】【详解】运动员在平衡木上静止，受竖直向下的重力和竖直向上的支持力，且两个力是一对平衡力，作用点都画在运动员的重心上；先确定运动员的重心，因为是单腿站立，运动员身体前倾，后腿在后，所以该运动员的重心大概在腰部附近，为了达到平衡，重心一定在支点的正上方，A、B、C中的A选项更符合实际情况，D选项中重力方向不是竖直向下；7．下列光现象与日食的形成原因不同的是A．小孔成像B．雨后彩虹C．手影游戏D．树下阴影B【解析】小孔成像、手影游戏和树下阴影都是光的直线传播形成的；雨后彩虹是光的色散形成的，因此不同的是B 项．故选B．8．下列说法正确的是A．金属在熔化和凝固的过程中，温度均保持不变B．物体吸收热量后，温度一定升高C．任何情况下水的沸点都是100 ℃D．冰的温度一定低于0 ℃A【解析】【详解】A. 因为金属是晶体，晶体在熔化过程和凝固过程中温度保持不变．故A正确；B. 物体吸收热量后，温度不一定升高，比如晶体在熔化过程中虽然吸热，但是温度保持不变，吸收的热量用来完成熔化．故B不正确；C. 液体的沸点与液体上方的气压有关，气压越高，沸点越高，所以水的沸点只有在标准大气压下才是100℃．故C不正确；D. 冰在熔化过程，或者达到熔点的时候，温度就是0℃．故D不正确．故选A 【点睛】要解答本题需掌握晶体熔化过程的特点以及液体的沸点与液体上方的气压有关，气压越高沸点越高．9．如图所示的图象中，描述的是同一种运动形式的是（）A．A与B B．A与C C．C与D D．B与CD【解析】【分析】本题考查通过图象表示匀速直线运动的特点．【详解】如果是s﹣t图象，则横轴表示时间，纵轴表示距离，因速度不变，s与t成正比，所以图象是过点O的射线，如图C；如果是v﹣t图象，则横轴表示时间，纵轴表示速度，因速度不变，所以图象是平行于横轴的射线，如图B．故选D．10．如图甲所示，一个不能打开的盒子外面露出一段细长的导线，在不损坏导线的情况下，用图乙中（a）、（b）两个实验所对应的结论来判断导线中是否有电流，下列说法中正确的是（）A．只有（a）能B．只有（b）能C．（a）（b）都能D．（a）（b）都不能C【解析】【分析】由于不能断开导线，因此可用电流的磁效应来设计实验：①将导线放入磁场，观察导线是否因受磁场力运动；②通电直导线周围存在磁场；将导线平行于小磁针的正上方，通过观察小磁针是否发生偏转来进行判断。

上海市闵行区中考物理一模试卷姓名:________ 班级:________ 成绩:________一、选择题 (共12题；共24分)1. （2分）(2019·北区模拟) 对于下列估测，最接近实际值的是（）A . 课桌的高度约为180cmB . 冰箱冷冻室的温度约为20℃C . 一个鸡蛋的质量约为0.5kgD . 普通电灯的功率约为40W2. （2分）能源、信息和材料是现代社会发展的三大支柱．关于能源、信息和材料，下列说法错误的是（）A . 在倡导“节能环保”“低碳生活”的今天，人类特别重视太阳能的利用B . 卫星导航在传递信息过程中主要依靠电磁波C . 超导材料可应用于电饭锅和远距离输电线D . 光纤具有抗干扰、信号衰减小的特点，适用于远距离、大容量信息传输3. （2分）(2019·永定模拟) 如图是小明参加体育中考之排球垫球项目情景（不计空气阻力），下列判断错误的是（）A . 排球离开手后上升的过程中机械能逐渐增大B . 排球离开手上升时动能转化为重力势能C . 排球下落撞击手臂时球的动能转化为弹性势能D . 排球下落时重力势能减小4. （2分）如图所示的四个过程，从能量转化和转移的角度看，属于机械能转化为内能的是（）A . 下压活塞，点燃棉花B . 饮水机加热水C . 晾干衣服D . 水蒸气推开试管塞5. （2分） (2017八上·武威月考) 下列哪个光学仪器可以在光屏上形成倒立放大的实像（）A . 投影仪B . 放大镜C . 照相机D . 汽车后视镜6. （2分） (2020九上·长春开学考) 如图所示，用一个玻璃瓶装上写有你心愿的纸片，然后盖上盖子并密封，投入江中，就能漂浮在水面上，成为“漂流瓶”。

如果漂流瓶从长江漂入大海，它所受的浮力及露出水面体积的变化情况是（ρ海水＞ρ江水）（）A . 浮力不变，露出水面体积变大B . 浮力变大，露出水面体积不变C . 浮力不变，露出水面体积变小D . 浮力变小，露出水面体积变大7. （2分）如图所示：在水平公路上，小汽车作匀速直线运动时与自由静止时相比较，下列说法正确的是（）A . 运动时对地面的压力小于自由静止时B . 运动时对地面的压力等于自由静止时C . 运动时与地面的摩擦力小于自由静止时D . 运动时与地面的摩擦力等于自由静止时8. （2分） (2020八下·北京期末) 如图所示的实例中，为了减小压强的是（）A . 吸管一端做成尖形B . 遂道上凸起的圆点C . 滑雪板的面积较大D . 安全锤的锤头做得很尖9. （2分）如图所示的电路中，电源电压保持不变，闭合开关s，将滑动变阻器滑片向左移动时（）A . 灯泡L1亮度不变、L2变亮B . 电流表示数不变，电压表示数变大C . 电流表示数变小，电压表示数不变D . 电流表、电压表示数均不变10. （2分）(2017·闵行模拟) 某电吹风的额定功率为1500瓦．正常工作0.1小时，所消耗的电能为（）A . 150度B . 15度C . 1.5度D . 0.15度11. （2分）(2019·长春模拟) 下列关于电与磁的说法，正确的是（）A . 利用电磁感应原理，制成发电机B . 感应电流方向只与磁场方向有关C . 部分导体在磁场中运动，导体中就产生电流D . 奥斯特首先发现了电与磁的联系，实现了机械能到电能的转化12. （2分）(2012·绵阳) 用电高峰期，会看到家里的白炽灯泡比正常发光要暗一些．这是因为，用电高峰期并联用电器增多，造成（）A . 电路中的总电阻增大B . 电路中的总电流减小C . 白炽灯泡的实际功率减小D . 白炽灯泡的额定功率减小二、填空题 (共7题；共49分)13. （2分） (2019八上·津南期末) 如图所示，将扬声器对准蜡烛播放音乐，烛焰会跳动起来，这说明声音可以传递________；生活中经常听到的“女高音”“男低音”，这里面“高”“低”描述的是声音的________。

2019 年上海中考物理一模试题分类汇编——故障电路1．（19虹口区一模）在如图所示的电路中，电源电压为U且保持不变。

闭合电键S，发现电压表的示数不变，已知电阻R1、R2中仅有一个出现了故障。

请根据相关信息写出电压表的示数及相对应的故障。

2．（19闵行区一模）在如图的电路中，电源电压保持不变，电阻R1、R2可能存在故障（1）当电键S 闭合时，观察到电压表示数，说明电路中没有故障。

（2）如果观察到电键S 闭合前后只有一个电表的示数发生改变，请指出示数发生变化的电表及对应的故障。

3．（19嘉定区一模）在图所示的电路中，电源电压为U保持不变，电阻R1、R2阻值均为R0．闭合电键S，电压表示数无变化。

已知电路中只有一处故障，且发生在电阻R1或R2上。

①该故障一定不是。

②为进一步确定故障，再将一只完好的电流表正确串联接入电路，闭合电键S观察现象进行判断。

请根据相关信息，写出两电表的示数及相对应的故障。

4．（19长宁区一模）如图的电路中，电源电压为U且保持不变。

闭合电键S，发现有一只电表示数为零，若已知电路中有一处故障，且只发生在电阻R1或R2处，则①请写出电路中可能发生的故障及相应电表的示数情况；；②移动滑片P ，发现两电表的示数均不发生变化，则电路中发生的故障是。

5．（19徐汇区一模）在图电路中，电源电压不变。

已知电路中仅有一处故障，且只发生在电阻R 或灯L 上，电键S 闭合后，至少有一个电表指针不发生偏转。

请根据相关信息写出电表偏转情况及对应的故障。

6．（19上海一模）如图电路中有用电器R1、R2，闭合电键电路正常工作。

一段时间后，发现电流表示数有变化。

已知故障只发生在用电器上。

请根据题意写出可能的故障情况。

（1）如电流表示数变小且不为零，则故障是；（2）如电流表示数变小且为零，则故障是。

7．（19 浦东新区一模）如图电路中，电源电压为U 且保持不变，电路中仅有一处故障，且只发生在电阻R 或灯L 上。

上海市闵行区2019-2020学年中考物理一月模拟试卷一、单选题（本大题共10小题，共30分）1．如图所示，电源电压9V 保持不变，R 1和R 2为定值电阻．闭合开关S 后，电流表和电压表的示数分别为0.3A 和3V ．现用一个定值电阻R 0替换R 1或R 2，要求替换后两电表示数均变小，且电流表示数变为0.2A ．则下列判断正确的是A ．R 1的阻值为10ΩB ．R 2的阻值为20ΩC ．电阻R 0替换R 1，阻值为35ΩD ．电阻R 0替换R 2，阻值为35Ω C 【解析】 【详解】A.由图可知，R 1与R 2串联，电压表测R 2两端的电压，电流表测电路中的电流，由串联分压可得，R 1两端电压是U 1=U-U 2=9V-3V=6V ，由欧姆定律可得：116V=20Ω0.3AUR I == ，故错误； B. R 2的阻值为：223V=10Ω0.3AU R I ==，故错误； C. 当电阻R 0替换R 1，阻值为35Ω，电流为：209V=0.2A 10Ω+35ΩU I R R '==+，故正确：D. 当电阻R 0替换R 2，阻值为35Ω，109V0.16A 20Ω+35ΩU I R R ''==≈+，故错误。

2．如图甲的电路中，R 1、R 2的电压与电流的关系如图乙所示，闭合开关，电阻R 2两端的电压U 1，电路中的总电流为I 1，电路消耗的总功率为P 1；在不改变电源电压的情况下，用20Ω的电阻R 3替换R 1，此时R 2两端的电压为U 2，电路中的总电流为I 2，电路消耗的总功率为P 2，则A ．R 1：R 2=1：3B ．P 1：P 2=2：3C ．U 1：U 2=1：2D ．I 1：I 2=3：2B【解析】【详解】由电路图知道，R1、R2并联，电源电压不变，由并联电路的电压特点知道U1：U2 =1：1，故C错误；由R1的图像知道，当它两端电压为6V时，通过它的电流I1′=0.1A，由I=U/R知道，R1的阻值是：R1 =U/I1′=6V/0.1A=60Ω，由R2的图像知道，当它两端电压为6V时，通过它的电流为I2′=0.3A，所以，R2的阻值是：R2 =U/I2′=6V/0.3A=20Ω，即R1：R2=60Ω：20Ω=3：1，故A错误；设该电路电源电压U=6V，由图乙知道，R1支路中的电流I1′=0.1A，R2支路中的电流I2′=0.3A，则干路上的电流是：I1=I1′+I2′=0.1A+0.3A=0.4A，所以，电路消耗的总功率是：P1 =UI1 =6V×0.4A=2.4W；当用20Ω的电阻R3替换R1时，R3支路中的电流是：I3 =U/R3=6V/20Ω=0.3A，此时干路上的电流是：I2 =I3 +I2′=0.3A+0.3A=0.6A，则电路消耗的总功率是：P2 =UI2 =6V×0.6A=3.6W，即P1：P2 =2.4W：3.6W=2：3，I1：I2 =0.4A：0.6A=2：3，故B正确，D错误，故选B．3．某档案馆的保密室进出门有下列要求：甲、乙两资料员必须同时用各自的钥匙（S甲、S乙分别表示甲、乙两资料员的钥匙）使灯亮才能进入保密室；而馆长只要用自己的钥匙（S馆长表示馆长的钥匙）使灯亮就可以进入保密室。

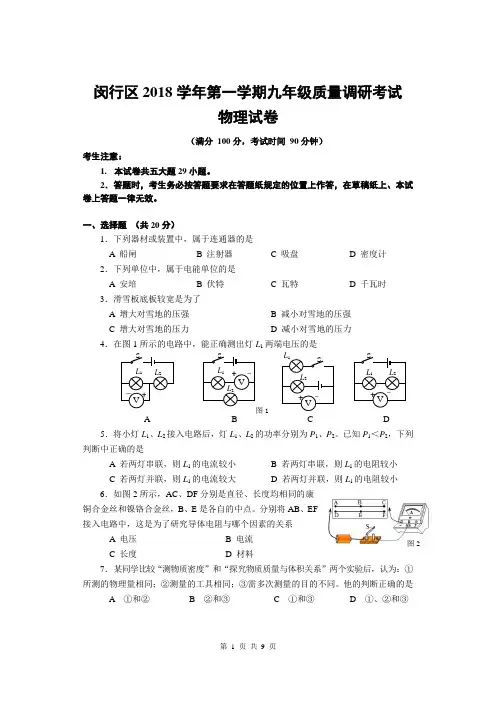

闵行区2018学年第一学期九年级质量调研考试物理试卷（满分 100分，考试时间 90分钟）考生注意：1. 本试卷共五大题29小题。

2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸上、本试卷上答题一律无效。

一、选择题 （共20分）1．下列器材或装置中，属于连通器的是 A 船闸 B 注射器 C 吸盘 D 密度计 2．下列单位中，属于电能单位的是 A 安培B 伏特C 瓦特D 千瓦时3．滑雪板底板较宽是为了 A 增大对雪地的压强 B 减小对雪地的压强 C 增大对雪地的压力D 减小对雪地的压力4．在图1所示的电路中，能正确测出灯L 1两端电压的是A B C D 5．将小灯L 1、L 2接入电路后，灯L 1、L 2的功率分别为P 1、P 2。

已知P 1＜P 2，下列判断中正确的是A 若两灯串联，则L 1的电流较小B 若两灯串联，则L 1的电阻较小C 若两灯并联，则L 1的电流较大D 若两灯并联，则L 1的电阻较小 6．如图2所示，AC 、DF 分别是直径、长度均相同的康铜合金丝和镍铬合金丝，B 、E 是各自的中点。

分别将AB 、EF 接入电路中，这是为了研究导体电阻与哪个因素的关系A 电压B 电流C 长度D 材料7．某同学比较“测物质密度”和“探究物质质量与体积关系”两个实验后，认为：①所测的物理量相同；②测量的工具相同；③需多次测量的目的不同。

他的判断正确的是A ①和②B ②和③C ①和③D ①、②和③图2L 2L 1 VS _+ L 1 VS L 2 +_ L 1S L 2 V_+ L 1S L 2V_+ 18．小敏将装满水的溢水杯放在水平地面上，用细线系住某物块并将其缓慢浸入水中，如图3所示，物块始终不与溢水杯接触。

则下列判断正确的是A 水对杯底压力变化量等于物块所受的浮力B 杯对地面的压力变化量等于溢出水的重力C 水对杯底压强变化量等于杯对地面的压强变化量D 水对杯底压强变化量小于杯对地面的压强变化量9．图4所示的电路中，电源电压为4伏。

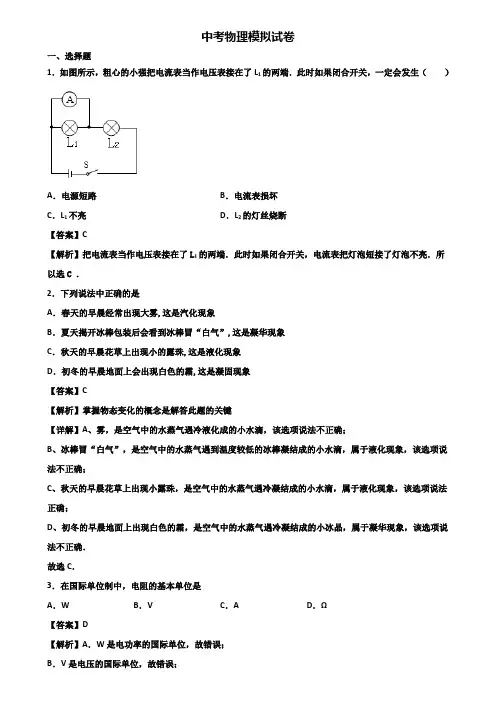

中考物理模拟试卷一、选择题1．如图所示，粗心的小强把电流表当作电压表接在了L1的两端．此时如果闭合开关，一定会发生（）A．电源短路B．电流表损坏C．L1不亮D．L2的灯丝烧断【答案】C【解析】把电流表当作电压表接在了L1的两端．此时如果闭合开关，电流表把灯泡短接了灯泡不亮．所以选C ．2．下列说法中正确的是A．春天的早晨经常出现大雾,这是汽化现象B．夏天揭开冰棒包装后会看到冰棒冒“白气”,这是凝华现象C．秋天的早晨花草上出现小的露珠,这是液化现象D．初冬的早晨地面上会出现白色的霜,这是凝固现象【答案】C【解析】掌握物态变化的概念是解答此题的关键【详解】A、雾，是空气中的水蒸气遇冷液化成的小水滴，该选项说法不正确；B、冰棒冒“白气”，是空气中的水蒸气遇到温度较低的冰棒凝结成的小水滴，属于液化现象，该选项说法不正确；C、秋天的早晨花草上出现小露珠，是空气中的水蒸气遇冷凝结成的小水滴，属于液化现象，该选项说法正确；D、初冬的早晨地面上出现白色的霜，是空气中的水蒸气遇冷凝结成的小冰晶，属于凝华现象，该选项说法不正确．故选C．3．在国际单位制中，电阻的基本单位是A．W B．V C．A D．Ω【答案】D【解析】A．W是电功率的国际单位，故错误；B．V是电压的国际单位，故错误；C．A是电流的国际单位，故错误；D．Ω是电阻的国际单位，故正确；4．如图所示，实心均匀正方体放在水平桌面上，从虚线处将其沿竖直方向截成大小不同的甲、乙两块，则两块对水平桌面的压强P甲、P乙的大小关系是A．P甲大于P乙B．P甲等于P乙C．P甲小于P乙D．无法判断【答案】B【解析】对于均匀的柱体来说，对底面的压强也可以利用液体的压强公式来计算，当沿竖直方向切成两块时，两块都仍是均匀的柱体，密度相等，高度相同，所以对地面的压强相等．5．下列原理图与光学仪器不相符的是A．放大镜B．照相机C．电影机D．望远镜【答案】D【解析】A、放大镜是根据物距小于焦距，凸透镜成正立、放大的虚像工作的。

2019年上海市闵行区中考物理一模试卷一．选择题（共10小题，满分30分，每小题3分）1．下列说法正确的是（）A．马德堡半球实验测出了大气压的数值B．高压锅运用了液体沸点随气压的升高而降低的原理C．洗手盆的排水管用U形“反水弯”防臭是利用了连通器原理D．拦河大坝上窄下宽是由于液体压强随深度的增加而减小2．电流的单位是以下列哪位科学家的名字命名的（）A．欧姆B．瓦特C．安培D．焦耳3．“嫦娥四号”探测器支架底部安装有面积较大的底盘，是为了（）A．减小压力B．增大压力C．减小压强D．增大压强4．电压表只用来测量灯泡L2的电压，下列正确的是（）A．B．C．D．5．为了探究“电功率与电阻的关系时”，选用额定电压均为6V的L1、L2两盏灯泡，将两灯串联起来，按照如图的电路开始了实验探究，闭合开关后看见灯L1微微发光，灯L2几乎不发光，下面关于两灯的电阻R1和R2、两灯的额定功率P1和P2的大小关系成立的是（不考虑电阻值随温度的变化）（）A．R1＞R2P1＞P2B．R1＜R2P1＜P2C．R1＞R2P1＜P2D．R1＜R2P1＞P26．甲、乙、丙三条相同材料制成的金属线的相关数据如下表所示，根据表中提供的数据，则下列判断正确的是（）A．金属丝甲电阻阻值最大B．金属丝乙电阻阻值最大C．金属丝丙电阻阻值最大D．金属丝甲、乙、丙电阻阻值一样大7．下图的各现象中，可作为“物质质量与体积有关”事实依据的有（）A．（1）与（2）B．（2）与（3）C．（2）与（4）D．（1）与（4）8．如图所示是装满豆浆的密闭杯子，以下列两种不同的方式放在水平桌面上，若杯子上表面面积是下表面面积的2倍，则（）A．甲对桌面产生的压强是乙对桌面产生压强的2倍B．甲杯底受到的压强是乙杯底受到压强的2倍C．甲对桌面产生的压力比乙对桌面产生的压力大D．甲杯底受到的压力比乙杯底受到的压力大9．如图是探究“电流与电阻关系”的实验电路。

已知电源电压恒为 4.5V，滑动变阻器的规格为“20Ω1A”，实验时电压表示数控制在2V保持不变。

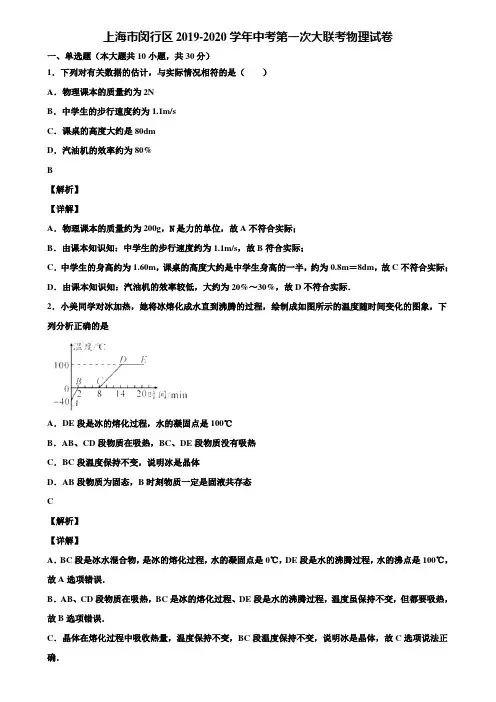

上海市闵行区2019-2020学年中考第一次大联考物理试卷一、单选题（本大题共10小题，共30分）1．下列对有关数据的估计，与实际情况相符的是（）A．物理课本的质量约为2NB．中学生的步行速度约为1.1m/sC．课桌的高度大约是80dmD．汽油机的效率约为80%B【解析】【详解】A．物理课本的质量约为200g，N是力的单位，故A不符合实际；B．由课本知识知：中学生的步行速度约为1.1m/s，故B符合实际；C．中学生的身高约为1.60m，课桌的高度大约是中学生身高的一半，约为0.8m＝8dm，故C不符合实际；D．由课本知识知：汽油机的效率较低，大约为20%～30%，故D不符合实际．2．小美同学对冰加热，她将冰熔化成水直到沸腾的过程，绘制成如图所示的温度随时间变化的图象，下列分析正确的是A．DE段是冰的熔化过程，水的凝固点是100℃B．AB、CD段物质在吸热，BC、DE段物质没有吸热C．BC段温度保持不变，说明冰是晶体D．AB段物质为固态，B时刻物质一定是固液共存态C【解析】【详解】A．BC段是冰水混合物，是冰的熔化过程，水的凝固点是0℃，DE段是水的沸腾过程，水的沸点是100℃，故A选项错误．B．AB、CD段物质在吸热，BC是冰的熔化过程、DE段是水的沸腾过程，温度虽保持不变，但都要吸热，故B选项错误．C．晶体在熔化过程中吸收热量，温度保持不变，BC段温度保持不变，说明冰是晶体，故C选项说法正确．D．B时刻物质可能是固态或固液共存态．故D选项错误．3．在平昌冬奥会自由式滑雪比赛中，选手的运动轨迹如图所示（b，d在同一高度），如果不计空气阻力，下列说法错误的是（）A．从a点向b点运动的过程中，动能增加B．从b点向c点运动的过程中，重力势能增加C．b点的动能等于d点的动能D．c点和d点的机械能相等C【解析】【详解】A、从a点下滑到b点过程中，速度增大，动能增大，故A正确；B、从b点向c点运动的过程中，高度增加，重力势能增大，故B正确；C、b点和d点在同一高度，则重力势能相等；但由于滑雪板与雪地之间存在摩擦，从b点沿雪地向上运动的过程中，部分机械能会转化为内能，所以b点的机械能大于d点的机械能，则b点的动能大于d点的动能，故C错误；D、从c点下落到d点过程中，运动员处于腾空状态，与雪脱离即没有摩擦，在不计空气阻力的情况下，机械能保持不变，即c点和d点的机械能相等，故D正确．故选C．4．如图所示，下列四个有关物体运动状态描述的图象中，不能说明物体处于平衡状态的是（）A．B．C．D．D【解析】【分析】静止状态和匀速直线运动状态都是平衡状态。

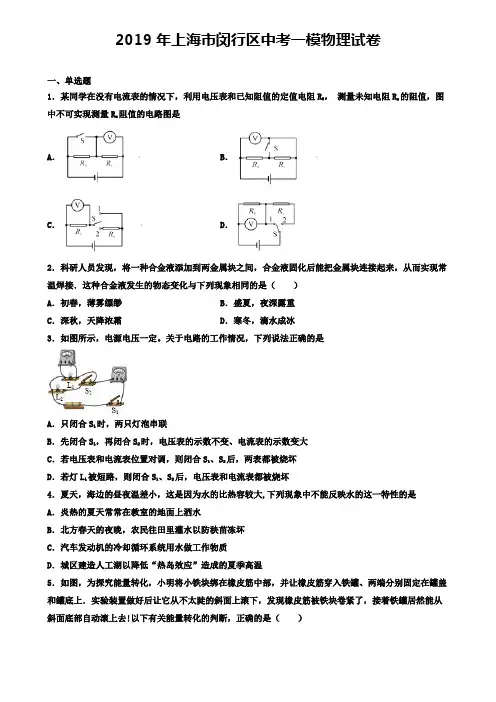

2019年上海市闵行区中考一模物理试卷一、单选题1．某同学在没有电流表的情况下，利用电压表和已知阻值的定值电阻R0，测量未知电阻R x的阻值，图中不可实现测量R x阻值的电路图是A．B．C．D．2．科研人员发现，将一种合金液添加到两金属块之间，合金液固化后能把金属块连接起来，从而实现常温焊接．这种合金液发生的物态变化与下列现象相同的是（）A．初春，薄雾缥缈B．盛夏，夜深露重C．深秋，天降浓霜D．寒冬，滴水成冰3．如图所示，电源电压一定。

关于电路的工作情况，下列说法正确的是A．只闭合S1时，两只灯泡串联B．先闭合S1，再闭合S2时，电压表的示数不变、电流表的示数变大C．若电压表和电流表位置对调，则闭合S1、S2后，两表都被烧坏D．若灯L1被短路，则闭合S1、S2后，电压表和电流表都被烧坏4．夏天，海边的昼夜温差小，这是因为水的比热容较大,下列现象中不能反映水的这一特性的是A．炎热的夏天常常在教室的地面上洒水B．北方春天的夜晚，农民往田里灌水以防秧苗冻坏C．汽车发动机的冷却循环系统用水做工作物质D．城区建造人工湖以降低“热岛效应”造成的夏季高温5．如图，为探究能量转化，小明将小铁块绑在橡皮筋中部，并让橡皮筋穿入铁罐、两端分别固定在罐盖和罐底上．实验装置做好后让它从不太陡的斜面上滚下，发现橡皮筋被铁块卷紧了，接着铁罐居然能从斜面底部自动滚上去!以下有关能量转化的判断，正确的是（）A．铁罐在斜面上从最高处滚到最低处，主要是重力势能转化为动能B．铁罐在斜面上从最高处滚到最低处，主要是弹性势能转化为动能C．铁罐在斜面上从最低处滚到最高处，主要是动能转化为重力势能D．铁罐在斜面上从最低处滚到最高处，主要是弹性势能转化为重力势能6．对下列体育运动中的现象分析正确的是（）A．乒乓球被扣杀飞向对方，是因为受到了惯性的作用B．篮球从空中落下，此过程中它的动能转化为重力势能C．用脚踢足球时，脚有疼痛感，说明力的作用是相互的D．间排球竖直向上抛出，到最高点时速度为零，此时排球处于平衡状态7．用橡皮筋、回形针、棉线、小瓶盖、牙膏盒、铁丝、钩码和刻度尺等，做一个如图所示的橡皮筋测力计．下列说法中错误的是A．刻度可以标在牙膏盒上B．可以把回形针上端当作指针C．可以利用钩码拉伸橡皮筋标注刻度D．不同橡皮筋做的测力计量程都相同8．在如图乙的A、B、C、D四个实物电路中，与图甲电路图相符的是A． B． C． D．二、填空题9．有一杠杆经过调节，处于水平平衡状态．如图所示，在A点悬挂三个钩码（每个钩码重均为0.5N），要使杠杆水平平衡，需在B点悬挂_____个钩码；取走悬挂在B点的钩码，改用弹簧测力计在C 点竖直向上拉，使杠杆水平平衡，测力计的拉力为_____N；如改变测力计拉力的方向，使之斜向右上方，杠杆仍然水平平衡，测力计的读数将_____．10．如图所示，工人利用动滑轮将沙匀速向上提升2m，已知沙重180N，动滑轮和桶总重重20N，绳重和摩擦均不计。

电路计算宝山：22.在图10所示的电路中，电电压保持不变，电阻两电流表的示数分别为0.9安和0.6安。

⑴求电电压U⑵求通过电阻R2的电流丨2。

⑶ 现用电阻R0替换电阻R、R2中的一个，替换前后,示数变化了0.1安，另一个电流表示数不变。

求电阻R0的答案:2Z （8»（1）v 由图】0可知闪t与鸟井联.电流农九与乩申联•劃通过电阻忌审电流人丫电脈表凡串联在息路上,测的是就电流U.:*耳=0鳥安』=66安・:' = =/^^=0,6^X10 ^ = 6^. （2（2）l2 = I6'/i -0.9 $-0.6 ^=0.3 ©分）<3> 丫用电阻&瞽换电阻中的一个，替换前石，-个电流畫示數发生聲化*面另一个电St表示数不变.二鸟只能槨换电阻隔.若电療表金示戰斥变大0* 1安*鼻打；=0.4安.=碍呼■證蓬皿忙；（2分》若电流我沧示歎b变小0.】安，姻％- = o.茗安，代耳二#=誥娱=时氏4井）奉贤：22.在如图12所示的电路中，电电压为6伏且不变，滑动变阻器R2上标有“ 50 Q 0.5A”字样。

闭合电键，移动滑片P到某位置时，电压表、电流表的示数分别为⑴滑动变阻器R2接入电路的阻值；⑵10秒内通过电阻R1的电荷量Q;⑶现有规格为“ 50Q 1A”，“ 10Q 0.5A ”“ 20 Q 1A”三种规格的阻器,从中选择一个替换R2,要求：当滑片P在移动过程中，两电分别达到某量程的满刻度且电路能安全工作。

①应选择 ______ 规格的滑动变阻器；②满足上述要求时，滑动变阻器连入电路的阻值范围？答案:I—■_1—11—1 1、~滑动变—®~|i~>表指针R的阻值为10欧。

闭合电键S,个电流表阻值。

4.5伏和0.2安。

此时求:I P公式1分，代人、结果1分.2井 ⑵ Q = n =安?<10秒=2 库 公式1分卜代人、堵果1分 2分20 1 安-U/I1 -1.5 ftA>, 2 S =7.5 欧 2分也=W = 6 伏他 6 3c = 101分L'a™ - =3 伏1分Rg. = J?i - 7+ 5 \<x 52X ® 分) <l)尺厂LVh =4” 5秋他2安=2蛊5 2. 5 5 殴 虹口： 21.在图9所示的电路中，电电压保持不变，电阻 闭合电键S,两电流表的示数分别为 0.8安和0.6安。

中考物理模拟试卷一、选择题1．电流表是测量电流的一种仪器，图为电流表的表头内部结构，它由永磁体、线圈等构成，当有电流通过线圈时，线圈会发生偏转，从而带动指针转动。

其原理与下列相对应的是A．B．C．D．【答案】B【解析】通过电流表的内部构造显示电流表的制成原理：通电线圈在磁场中受力而转动，并且电流越大，线圈受到的力越大，其转动的幅度越大。

因此可以利用电流表指针的转动幅度来体现电路中电流的大小。

A．此图是显示电磁铁的磁性强弱的，电磁铁是利用电流的磁效应制成的，与电流表的工作原理无关，故A错误；B．此图是电动机原理图，电动机是利用通电线圈在磁场中受力而转动的理论制成的。

故B正确；C．此图是奥斯特实验，奥斯特实验说明通电导体的周围存在着磁场，与电流表的工作原理无关，故C错误；D．此图是发电机工作原理图，发电机是利用电磁感应现象制成的，与电流表的制成原理无关。

故D错误。

2．如图所示，电源电压9V，开关S闭合，灯泡L1、L2发光，电压表V2示数为3V，电压表V1示数为A．3VB．6VC．4.5VD．9V【答案】A【解析】由图知，两灯泡串联，电压表V2测量L2两端的电压为3V；V1的左端沿导线向左向下连接在L2的左端，V1的右端沿导线向右向下连接在L2的右端，所以V1也是与L2并联的，所以V1示数等于V2的示数等于3V．故选A．3．如图所示，杠杆挂上钩码后刚好平衡，每个钩码的质量相同，下列说法正确的是A．左右钩码各向支点移一格杠杆将逆时针转动B．左右各减少一个钩码杠杆将顺时针转动C．左右各减少一半钩码杠杆仍然平衡D．左右各增加两个钩码杠杆仍然平衡【答案】C【解析】设杠杆的一个小格为L，一个钩码的重力为G，原来4G×2L=2G×4L．A. 左、右钩码各向支点移动一格，左边：4G×L=4GL，右边=2G×3L=6GL，左边<右边，杠杆向右端下沉，杠杆将顺时针转动，不符合题意；B. 左右各减少一个钩码，左边：3G×2L=6GL，右边=G×4L=4GL，左边>右边，杠杆向左下沉，杠杆将逆时针转动，不符合题意；C. 左、右钩码各减少一个，左边：3G×2L=6GL，右边=G×4L=4GL，左边=右边，杠杆平衡，符合题意；D. 左、右各增加两个钩码，左边：6G×2L=12GL，右边=4G×4L=16GL，左边<右边，杠杆右边下沉，杠杆将顺时针转动，不符合题意．故选C.4．如图所示，一根弹簧一端固定在竖直墙上，在弹性限度内用手水平向右拉伸弹簧的另一端，下列有关“弹簧形变产生的力”描述正确的是（）A．手对弹簧的拉力B．弹簧对手的拉力C．墙对弹簧的拉力D．以上说法都不正确【答案】B【解析】弹簧形变产生的力，就是弹力，这个力的施力物体为弹簧，因为是手拉弹簧，所以弹簧发生形变，产生的是对手的拉力。
