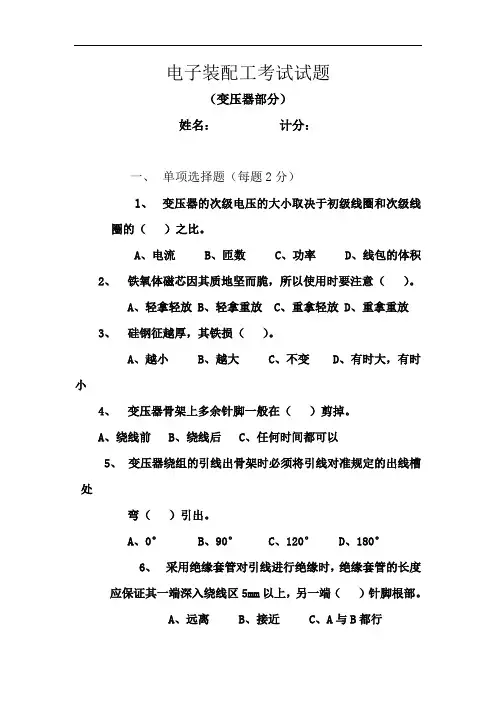

电子装配工考试试题
（变压器部分）
姓名：计分：
一、单项选择题（每题2分）
1、变压器的次级电压的大小取决于初级线圈和次级线圈的（）
之比。
A、电流
B、匝数
C、功率
D、线包的体积
2、铁氧体磁芯因其质地坚而脆，所以使用时要注意（）。
A、轻拿轻放
B、轻拿重放
C、重拿轻放
D、重拿重放
3、硅钢征越厚，其铁损（）。
A、越小
B、越大
C、不变
D、有时大，有时小
4、变压器骨架上多余针脚一般在（）剪掉。
A、绕线前
B、绕线后
C、任何时间都可以
5、变压器绕组的引线出骨架时必须将引线对准规定的出线槽处
弯（）引出。
A、0°
B、90°
C、120°
D、180°
6、采用绝缘套管对引线进行绝缘时，绝缘套管的长度应保证其一
端深入绕线区5mm以上，另一端（）针脚根部。
A、远离
B、接近
C、A与B都行
7、一般引线由规定之线槽出线后，经由骨架（）缠到脚针上
A、内侧
B、外侧
C、自己选择
8、绕线时为了方便作业而改变引线缠向的不合理，作业完成后
应（）
A、纠正调正
B、不需纠正
C、根据作业员的要求
9、当一个脚针缠有两条以上不同外径的铜线时应注意（）。
A、细线靠脚针，粗线在上面
B、粗线靠脚针，细线在上面
C、粗线和细线交织在一起，再缠到脚针上
10、变压器的主要组成部分是（）
A、铁芯和骨架
B、铁芯和绝缘胶带
C、铁芯和绝缘端子
D、铁芯和绕组
11、凡立水在使用中（）
A、不可混用 B 、可以混用
C、不可混用，但同牌号的凡立水可以混用
12、含浸作业时，产品就整齐摆放，产品之间（）、
A、不留间距
B、留有间距
C、产品较多时则不留间距
13、当产品从电烤箱中拿出时，应（）
A、趁热翻动产品
B、冷却后再翻动产品
C、不需翻动产品
14、变压器产品贴标签时必须贴在指定位置和方向。（）
倾斜和偏离中心。
A、允许
B、不允许
C、可以倾斜但不能偏离中心
15、产品包装时，每批产品的数量和包装形式应（）
A、一致
B、不一致
C、数量一致，但包装形式可以变化
二、填空题（每空2分）
1、变压器在生产中使用的材料主要有＿＿＿＿＿＿、＿＿＿＿＿＿
和＿＿＿＿＿＿。
2、绝缘材料主要用于变压器的绝缘，变压器的绝缘是指＿＿＿＿＿
＿绝缘、＿＿＿＿＿＿绝缘、＿＿＿＿＿＿绝缘和＿＿＿＿＿＿绝缘。
3、变压器绕组引线缠脚圈数需依图纸规定，如无要求时，按下列要
求执行：￠0.3以上的单股线和多股线缠＿＿＿＿＿＿；￠0.3以下单股线缠＿＿＿＿＿＿。
4、在进行焊锡作业时，锡炉温度一般控制在＿＿＿＿＿＿℃，焊锡
时间控制在＿＿＿＿＿＿。
5、包固定胶带作业时要按规定施行，如无要求则按下列要求执行：
一般EI119以下的产品包＿＿＿圈，以上产品包＿＿＿圈。
6、含浸作业时，产品应整齐摆放在筛盘或筛板上，相互之间应留有
＿＿＿＿＿＿间距。
7、生产的产品必须进行严格的检验，以确保其＿＿＿＿＿＿、＿＿
＿＿＿＿及＿＿＿＿＿＿均达到规定书之要求后才能出货。
三、判断题（每题2分，对的打“√”，错的打“×”）
1、生产过程中如遇到有与产品规格书要求不一致处，应按产品规
格为准（）。
2、变压器的额定工作电压即变压器的最大允许工作电压（）
3、变压器绕线作业时，其绕线方向由作业员自己确定（）
4、组装铁芯遇到线包较胖时，可以强行将铁芯套入（）
5、包裹胶带过程中，不可用手摸胶带有胶的一面（）
6、测试时变压器发生嗡嗡叫声这是由于铁心片E片与I片厚薄不
一致引起，解决措施是换片或增加含浸工序。（）
7、焊点之间最小间隙须在0.5mm 以上。（）
8、缠线的高度：应低于骨架凸点高度1mm以上，以确保焊锡后，
焊点不高于凸点。（）
四、简答题
1、请说明银针变压器的制作流程（12分）
2、请对下面图中产生的质量问题说明原因（8分）
图1 图2 图3 图4
试题答案：
一、选择
B A B A B B A A B D A B A A A
二、填空
1、导电材料、磁性材料、绝缘材料
2、绕组层间、绕组与绕组间、绕组与铁芯间、引线间
3、1－1.5圈、2－2.5圈
4、400±20℃、1－3秒
5、 2圈、3圈
6、5－10mm
7、外观、结构、电气性能
三、判断题
1、√
2、×
3、×
4、×
5、√
6、√
7、√
8、√
四、简答题
1、确定图纸——领料——绕线——紧脚焊锡——相位、圈数测试——硅钢片组装——硅钢片补片敲平——空载电流、电压测试——真空浸漆——烤箱烤干——镀脚、整脚——包铁芯带——高压绝缘测试——空载电流、电压测试——贴标签——装箱
2
图1：标签未贴正图2：未保护好原材料
图3：未按要求对产品进行包装
图4：各种材料混放、摆放不整齐，导致垮蹋。
