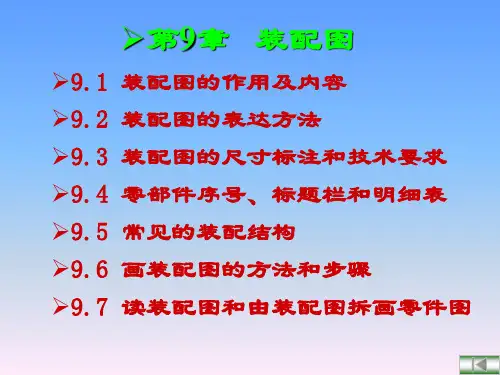

➢第9章 装配图
➢9.1 装配图的作用及内容 ➢9.2 装配图的表达方法 ➢9.3 装配图的尺寸标注和技术要求 ➢9.4 零部件序号、标题栏和明细表 ➢9.5 常见的装配结构 ➢9.6 画装配图的方法和步骤 ➢9.7 读装配图和由装配图拆画零件图
➢9.1 装配图的作用及内容
9.1.1 装配图的作用 9.1.2 装配图的内容
（4） 零件序号、明细栏 是装配图与零 件图的重要区别，用以说明零件的序号、 代号、名称、数量、材料内容等。
（5） 标题栏 填写部件或机器的名称、 图号、绘图比例、设计单位等，由设计、 制图、审核者签上姓名和日期，以表明各 自的相关责任。
装配图的内容
装配图的内容
装配图的内容
装配图的内容
装配图的内容
装配图的内容
滑动轴承轴测图
滑动轴承 装配图
合肥工业大学
➢9.2 装配图的表达方法
9.2.1 规定画法
1. 相邻零件轮廓线和剖面线的绘制 2. 实心杆件、标准件的画法
9.2.2 特殊表达方法
1. 沿零件的结合面剖切 2. 零件拆卸画法 3. 假想画法 4. 展开画法 5. 简化画法（a）（b） 6. 夸大画法 7. 单独零件单独视图画法
在装配图中可以单独画出某零件的视图， 但必须在所画视图上方注出该零件的视图名 称，在相应视图的附近用箭头指明投影方向， 并注上同样的字母。
单独零件单独视图画法
➢9.3 装配图的尺寸标注 和技术要求
9.3.1 装配图的尺寸标注
9.3.2 装配图的技术要求
➢9.3.1 装配图上的尺寸标注
在装配图中，一般只需标注下列几 种尺寸:
11 01-11 传动齿轮 1 45 m=2.5,Z=201 01-01 左端盖 1 Q235
10 01-10 压紧螺母 1 35
序号 代号 名 称 数量 材料 备注
9 01-09 轴套
1 45
8 01-08 密封圈 1 橡胶
齿轮油泵
比例 重量
（图号）
7 01-07 右端盖 1 Q235
姓名
6 01-06 泵体 1 Q235
装配图中对 于螺母、螺栓、 螺柱、螺钉、垫 圈、销、实心轴、 手柄、小球等， 如剖切平面通过 其轴线剖切时， 则这些零件在图 中都不用剖面来 表示，对于键等 零件，当剖切平面沿其长方向 剖切时，在图中也不用剖面表示。
9.2.2 特殊表达方法
1. 沿零件的结合面剖切
5
6
7 89
11
12
A-
01
A 4
5 GB/T67 垫片
2 纸 δ=1
14 GB/T1096键 410 1 45
4 GB/T119 销 A518 4 Q235
13 GB/T6170螺母M121.51 35
3 01-03 齿轮轴 1 45 m=3, Z=9
12 GB/T93 垫圈12 1 65Mn
2 01-02 传动齿轮轴1 45 m=3, Z=9
二、装配尺寸 表示零件间装配关系和工作精度的尺寸，一 般有下列几种：
1
A
3
6k7H
6h7H
6h7H
1 6
2 0
2 0
G3/ 8
12 0.0 32
37. 0. 3 02
14 3
6h7H
6h7H
2 0
2 0
1
84.
5
2
5
65
1
153.
4
A91
沿零件的结合面剖切
110
技术要求
1.齿轮安装后用手转动传动齿轮 轴时,应灵活。
2.两齿轮轮齿的啮合面应占齿长 的3/4以上。
15 GB/T70.1螺钉M61612 35
9.2.1 规定画法
1. 两相邻零件轮廓线和剖面线的画法 (1Leabharlann Baidu 两相邻零件轮廓线的画法
a) 接触与不接触面的画法 b) 配合面的画法
(2) 相邻零件剖面线的画法
(3) 相邻零件轮廓线和剖面线的绘制示例
接触面画一条线
非接触面画两条线
2.实心杆件、标准件的画法
实心零件按不剖处理
实心杆件的画法
标准件的画法
(1)性能规格尺寸 (2)装配尺寸 (3)安装尺寸 (4)外形尺寸 (5)其他重要尺寸
装配图上不需要注出零件的全部尺寸。仅需标注进一步说明 机器的性能、工作原理、装配关系和按照要求的尺寸。
一、规格尺寸 也叫性能尺寸，反映部件或机器的规格和工 作性能，这种尺寸在设计时要首先确定，它是设计机器、了解 和选用机器的依据。
假想画法
假 想 画 法
4. 展 开 画 法
5. 简化画法
（1）装配图中的滚动轴承可只画出其对称图 形的一半，而另一半则画轮廓线，并用细实线 画出轮廓的两条相交对角线。 （2）装配图中的螺栓头部和螺母上的双曲线 可省略不画出，用方框代替。
（3）装配图中的零件工艺结构如圆角、倒角、 退刀槽等允许不画出来。
➢9.1.1 装配图的作用
设计及制造机器或部件的一般过程是：构思并 确定设计方案（必要时可画出轴测图、结构图或装 配示意图等）→画出装配图→由装配图拆画零件图 →按照零件图加工零件→按照装配图将零件装配成 机器或部件。
装配图是工程技术人员表达设计意图的机器或 部件的图样，它不仅要表达清楚机器或部件的装配 关系、尺寸及技术要求等，还要尽量表达出各零件 的形状，以便于拆画零件图；故它是设计、制造、 检验、安装、使用和维修机器或部件及进行技术交 流的重要的技术文件。
（4）对于若干相同的零件组，如螺栓连接组 件等，可仅详细地画出一组或几组，其余只需 表示装配位置。
简化画法(a)
同一轴上相同型号滚动轴承的简化画法
简化画法(b)
对于若干相同的零件组，如螺栓连接组件等，可仅详 细地画出一组或几组，其余只需表示装配位置。
6. 夸大画法
夸大画法
7. 单独零件单独视图画法
审核
（厂名）
假想沿某些零件的结合面剖开装配体绘制装配图；此时，与剖切面重合的结合面不 画剖面符号；而被剖切到的零件的截断面要画剖面符号。
2. 拆卸画法
拆卸时遇有 实心杆件如螺栓 和轴等，一般可 假想在零件的分 界面上把它们切 断，并画上剖面 线。
拆去零件5、6、7
3. 假想画法
运动零件极端位置或中间位置的表示法
➢9.1.2 装配图的内容
一张完整的装配图一般应具有以下 五个方面的内容：
（1） 一组图形 表达机器或部件的工作 原理、各零件间的装配关系和零件的主 要结构形状等。
（2） 必要的尺寸 主要包括与机器或部 件有关的规格尺寸、装配尺寸、安装尺 寸、外形尺寸及其它重要尺寸。
（3） 技术要求 用文字或符号说明与机 器或部件有关的性能、装配、检验、安装、 调试和使用等方面的技术要求。
