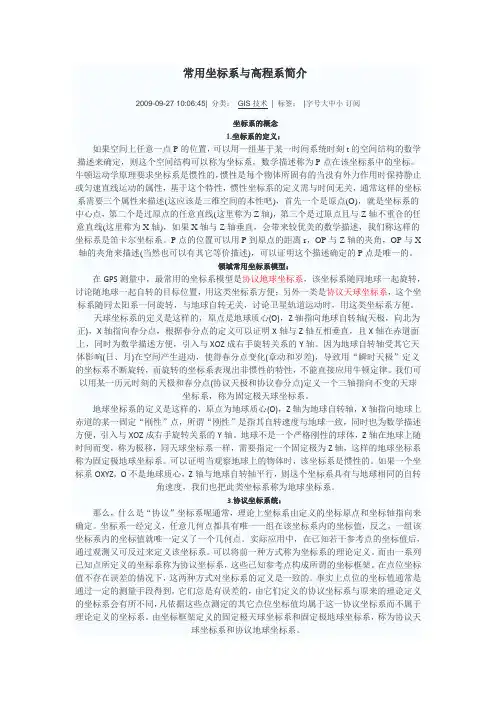

常用坐标系与高程系简介
2009-09-27 10:06:45| 分类：GIS技术| 标签：|字号大中小订阅
坐标系的概念
1.坐标系的定义：
如果空间上任意一点P的位置，可以用一组基于某一时间系统时刻t的空间结构的数学描述来确定，则这个空间结构可以称为坐标系，数学描述称为P点在该坐标系中的坐标。牛顿运动学原理要求坐标系是惯性的，惯性是每个物体所固有的当没有外力作用时保持静止或匀速直线运动的属性，基于这个特性，惯性坐标系的定义需与时间无关，通常这样的坐标系需要三个属性来描述(这应该是三维空间的本性吧)，首先一个是原点(O)，就是坐标系的中心点，第二个是过原点的任意直线(这里称为Z轴)，第三个是过原点且与Z轴不重合的任意直线(这里称为X轴)，如果X轴与Z轴垂直，会带来较优美的数学描述，我们称这样的坐标系是笛卡尔坐标系。P点的位置可以用P到原点的距离r，OP与Z轴的夹角，OP与X 轴的夹角来描述(当然也可以有其它等价描述)，可以证明这个描述确定的P点是唯一的。
2.GPS领域常用坐标系模型：
在GPS测量中，最常用的坐标系模型是协议地球坐标系，该坐标系随同地球一起旋转，讨论随地球一起自转的目标位置，用这类坐标系方便；另外一类是协议天球坐标系，这个坐标系随同太阳系一同旋转，与地球自转无关，讨论卫星轨道运动时，用这类坐标系方便。
天球坐标系的定义是这样的，原点是地球质心(O)，Z轴指向地球自转轴(天极，向北为正)，X轴指向春分点，根据春分点的定义可以证明X轴与Z轴互相垂直，且X轴在赤道面上，同时为数学描述方便，引入与XOZ成右手旋转关系的Y轴。因为地球自转轴受其它天体影响(日、月)在空间产生进动，使得春分点变化(章动和岁差)，导致用“瞬时天极”定义的坐标系不断旋转，而旋转的坐标系表现出非惯性的特性，不能直接应用牛顿定律。我们可以用某一历元时刻的天极和春分点(协议天极和协议春分点)定义一个三轴指向不变的天球
坐标系，称为固定极天球坐标系。
地球坐标系的定义是这样的，原点为地球质心(O)，Z轴为地球自转轴，X轴指向地球上赤道的某一固定“刚性”点，所谓“刚性”是指其自转速度与地球一致，同时也为数学描述方便，引入与XOZ成右手旋转关系的Y轴。地球不是一个严格刚性的球体，Z轴在地球上随时间而变，称为极移，同天球坐标系一样，需要指定一个固定极为Z轴，这样的地球坐标系称为固定极地球坐标系。可以证明当观察地球上的物体时，该坐标系是惯性的。如果一个坐标系OXYZ，O不是地球质心，Z轴与地球自转轴平行，则这个坐标系具有与地球相同的自转角速度，我们也把此类坐标系称为地球坐标系。
3.协议坐标系统：
那么，什么是“协议”坐标系呢？通常，理论上坐标系由定义的坐标原点和坐标轴指向来确定。坐标系一经定义，任意几何点都具有唯一一组在该坐标系内的坐标值，反之，一组该坐标系内的坐标值就唯一定义了一个几何点。实际应用中，在已知若干参考点的坐标值后，通过观测又可反过来定义该坐标系。可以将前一种方式称为坐标系的理论定义。而由一系列已知点所定义的坐标系称为协议坐标系，这些已知参考点构成所谓的坐标框架。在点位坐标值不存在误差的情况下，这两种方式对坐标系的定义是一致的。事实上点位的坐标值通常是通过一定的测量手段得到，它们总是有误差的，由它们定义的协议坐标系与原来的理论定义的坐标系会有所不同，凡依据这些点测定的其它点位坐标值均属于这一协议坐标系而不属于理论定义的坐标系。由坐标框架定义的固定极天球坐标系和固定极地球坐标系，称为协议天
球坐标系和协议地球坐标系。
一个完整的坐标系统，除了定义坐标系外，还需要定义基准，所谓基准就是在指定坐标系中的尺度单位、基本的点、线、面(如椭球面、水准面等)，本专题讨论点P的坐标在不同坐标系统的转换，主要是在WGS-84坐标系统和中国国家地方坐标系统的转换，下一章先讨论WGS-84坐标系统和中国国家地方坐标系统的定义。
WGS-84大地坐标系统的几何定义是：原点位于地球质心，Z轴指向BIH1984.0定义的协议地球极(CTP)方向，X轴指向BIH1984.0的零子午面和CTP赤道的交点。对应与WGS-84大地坐标系有一WGS-84椭球，WGS-84椭球及有关常数采用国际大地测量(IAG)和地球物理联合会(IUGG)第17届大会大地测量常数的推荐值，四个基本常数为：长半轴a、地心引力常数GM、地球重力场模型系数C2.0、地球自转角速度ω，其它的椭球常数可以根据以上
四个常数计算得到，如偏心率、扁率等。

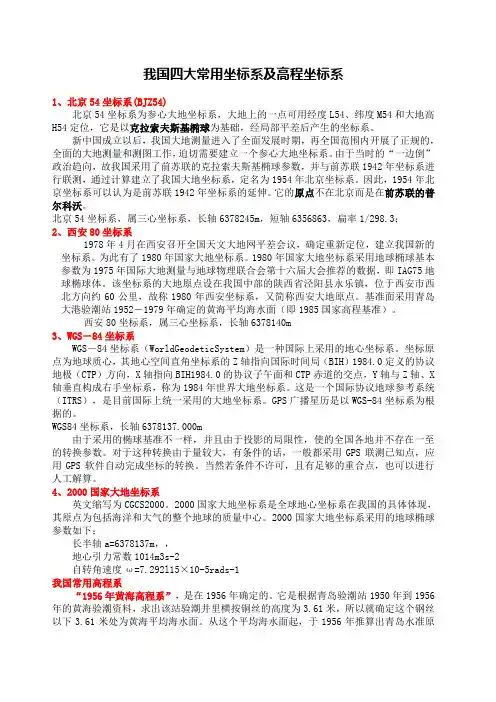

常用坐标系
1、北京54坐标系
北京54坐标系为参心大地坐标系，大地上的一点可用经度L54、纬度M54和大地高H54定位，它是以克拉索夫斯基椭球为基础，经局部平差后产生的坐标系。
1954年北京坐标系的历史：
新中国成立以后，我国大地测量进入了全面发展时期，再全国范围内开展了正规的，全面的大地测量和测图工作，迫切需要建立一个参心大地坐标系。由于当时的“一边倒”政治趋向，故我国采用了前苏联的克拉索夫斯基椭球参数，并与前苏联1942年坐标系进行联测，通过计算建立了我国大地坐标系，定名为1954年北京坐标系。因此，1954年北京坐标系可以认为是前苏联1942年坐标系的延伸。它的原点不在北
京而是在前苏联的普尔科沃。
北京54坐标系，属三心坐标系，长轴6378245m，短轴6356863，扁率1/298.3；
2、西安80坐标系
1978年4月在西安召开全国天文大地网平差会议，确定重新定位，建立我国新的坐标系。为此有了1980年国家大地坐标系。1980年国家大地坐标系采用地球椭球基本参数为1975年国际大地测量与地球物理联合会第十六届大会推荐的数据，即IAG75地球椭球体。该坐标系的大地原点设在我国中部的陕西省泾阳县永乐镇，位于西安市西北方向约60公里，故称1980年西安坐标系，又简称西安大地原点。基准面采用青岛大港验潮站1952－1979年确定的黄海平均海水面（即1985国家高程基准）。
西安80坐标系，属三心坐标系，长轴6378140m，短轴6356755，扁率1/298.25722101
3、2000国家大地坐标系的定义
国家大地坐标系的定义包括坐标系的原点、三个坐标轴的指向、尺度以及地球椭球的4个基本参数的定义。2000国家大地坐标系的原点为包括海洋和大气的整个地球的质量中心；2000国家大地坐标系的Z 轴由原点指向历元2000.0的地球参考极的方向，该历元的指向由国际时间局给定的历元为1984.0的初始指向推算，定向的时间演化保证相对于地壳不产生残余的全球旋转，X轴由原点指向格林尼治参考子午线与地球赤道面（历元2000.0）的交点，Y轴与Z轴、X轴构成右手正交坐标系。采用广义相对论意义下的尺
度。
2000国家大地坐标系，长半轴6378137m，扁率f=1/298.257222101，地心引力常数GM＝3.986004418
×1014m3s-2，自转角速度ω＝7.292l15×10-5rads-1。
4、WGS84坐标系
WGS－84坐标系（WorldGeodeticSystem）是一种国际上采用的地心坐标系。坐标原点为地球质心，其地心空间直角坐标系的Z轴指向国际时间局（BIH）1984.0定义的协议地极（CTP）方向，X轴指向BIH1984.0的协议子午面和CTP赤道的交点，Y轴与Z轴、X轴垂直构成右手坐标系，称为1984年世界大地坐标系。这是一个国际协议地球参考系统（ITRS），是目前国际上统一采用的大地坐标系。GPS广播星历是以WGS-84
坐标系为根据的。
