1 内容与范围
1.1本作业指导书规定了电梯限速器校验的基本要求与安全注意事项。
1.2本作业指导书适用于电梯限速器的校验。
2引用标准与文件
SG T7001-2009 《电梯监督检验和定期检验规则--曳引与强制驱动电梯》
GB7588-2003《电梯制造与安装安全规范》
JG135-2000《杂物电梯》
3总则
3.1首次进行校验人员应详细阅读电梯限速器测试仪使用说明书。
3.2限速器校验范围为：0.25m/s ~ 10m/s。
3.3 限速器动作速度范围应符合GB7588-2003《电梯制造与安装安全规范》或JG135-2000《杂物电梯》的规定（见附录A），外观质量可靠，无存在异声。
3.4电梯限速器校验有效期二年，杂物电梯限速器校验有效期五年。
3.5校验报告编号编写规则为：ZJGX－■■－XXXX－△△△△，其中■■为备案序列号；XXXX为年份号；△△△△为检验流水号。
3.6限速器每个运行方向的动作速度需测试三次，若均在范围之内，则取其平均值作为最终校验值。双向限速器应对两个方向的动作速度分别进行校验。
4注意事项
4.1现场校验时先确认环境安全，校验全过程电梯必须在停机状态。
4.2供电电源电压为220V，电压波动不应超过±10 %，若仪器较长时间未作使用，应在校验前通电一段时间。
4.3现场限速器校验拖拉限速器钢丝绳时，必须用专用钩子拖拉，切勿用手拖拉。
4.4传感器及连接线的插拔不能带电操作，不能强制将电机堵转，以避免将电机烧坏；若发现方向不正确时，应在电机停转后改变转动方向。
4.5校验时仪器显示为“X.XX ——X.XX”，其中左边显示的是限速器轮盘节圆旋转线速度，右边显示的是电机橡胶轮节圆旋转线速度。左边为测量值，右边为参考值，若两者比较接近（一般相差不超过1%）则可判定校验值有效，若相差较大时，应复核限速器轮盘节圆直径，并重新计算和输入节圆周长。
题限速器作业指导书
实施日期：2014-6-1
5校验前的准备
5.1 用大力钳夹住限速器钢丝绳未与安全钳拉杆连接的一端，接着启动电梯检修向上开少许，待钢丝绳松弛后将其脱离限速器轮槽；或者抬起底坑张紧轮，待钢丝绳松弛后将其脱离限速器轮槽。
5.2 关闭电梯的主电源。
5.3测量限速器轮盘下方两根钢丝绳内侧之间的距离，加上限速器绳的直径，得出限速器轮盘上的节圆直径，计算其节圆周长。
6基本操作方法

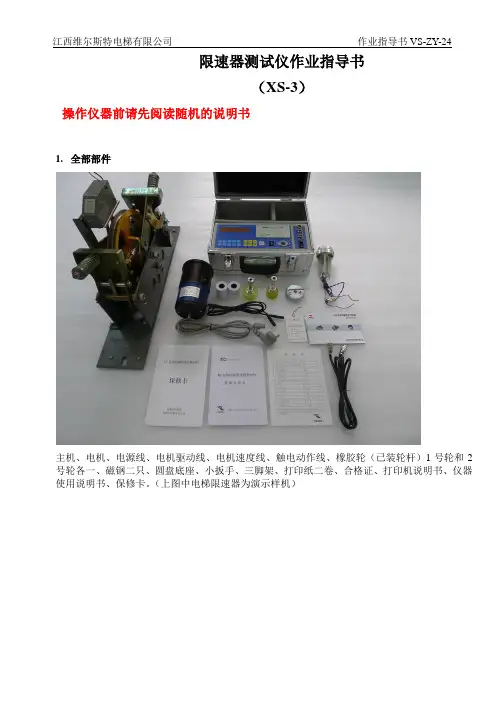

6.1全部部件
主机、电机、电源线、电机驱动线、电机速度线、触电动作线、橡胶轮（已装轮杆）1号轮和2号轮各一、磁钢二只、圆盘底座、小扳手、三脚架、打印纸二卷、合格证、打印机说明书、仪器使用说明书、保修卡。（上图中电梯限速器为演示样机）
题限速器作业指导书
实施日期：2014-6-1
组装完成的霍尔传感器6.2橡胶轮的安装
题限速器作业指导书
实施日期：2014-6-1
先将轮杆插入电机轴，要插到底。
再用随机配带的小六角扳手插入轮杆锁紧螺母小孔中将螺母扳紧。
6.3将磁钢吸在限速器轮盘的边缘
题限速器作业指导书
实施日期：2014-6-1
6.4如何连线
分别将电机驱动线、电机速度线、触点动作线、霍尔传感器、和电源线插入主机对应插座。其中电机驱动线、电机速度线连接至电机对应插座。
题限速器作业指导书
实施日期：2014-6-1
上图是主机与电机、霍尔传感器正确连接后的情况。
题限速器作业指导书
实施日期：2014-6-1
磁钢吸在电梯限速器的边缘，霍尔传感器头对准磁钢，距离不得大于8毫米。当限速器轮盘转动时保证磁钢经过霍尔传感器对应处。如上图所示。
注：如果在启动后数码管左边无数据显示或数据静止不动，要检查小磁钢和传感器距离是否过大，以及小磁钢是否贴反了（小磁钢是有磁性要求的）。
象上面图中所示那样将触电动作线连接至限速器的电触点开关。
题限速器作业指导书
实施日期：2014-6-1
6.5打印机卷纸和色带盒的更换
如上图，压紧二边可将打印机面板取下压紧二边卡片可将打印机取出
参看上图，从主机中取出打印机如上图用两个手指挤压打印纸轴杆的两头可将打印纸取出
题限速器作业指导书
实施日期：2014-6-1
可取出打印纸更换取打印色带盒
取下打印色带盒更换打印纸进纸口，进纸装错可能会造成无法打印或
打出的字是反的
6.6仪器测试操作
打开电源后，机器处于初始状态按“周长”键后输入节圆周长
题限速器作业指导书
实施日期：2014-6-1
例如输入节圆周长(钢丝绳中心线的周长)760mm, 按“初速”键后输入电机初速，一般输入注意：单位为毫米。如上图量出节圆周长为760 电梯额定速度，注意单位也是毫米
毫米，则输入为0760
例如输入初速为1000，即1m/s电梯按“轮号”键输入轮号，上图“2001”中的1代
表1号轮(小轮),若用2号轮就设成2
题限速器作业指导书
实施日期：2014-6-1
按“启动”键启动电机数码管显示前后二组数据，前面数据为霍尔传感
器检测的数据，是限速器轮盘实际转速。后组数
据为电机转速，用于参考。如前后二组数据相差
很大，可能是节圆周长输入错误。
启动后轮盘速度会很快达到初速，按“测试”当达到限速器动作速度时，限速器动作，显示数键，电机会以0.01m/s/s加速。据冻结并打印。
