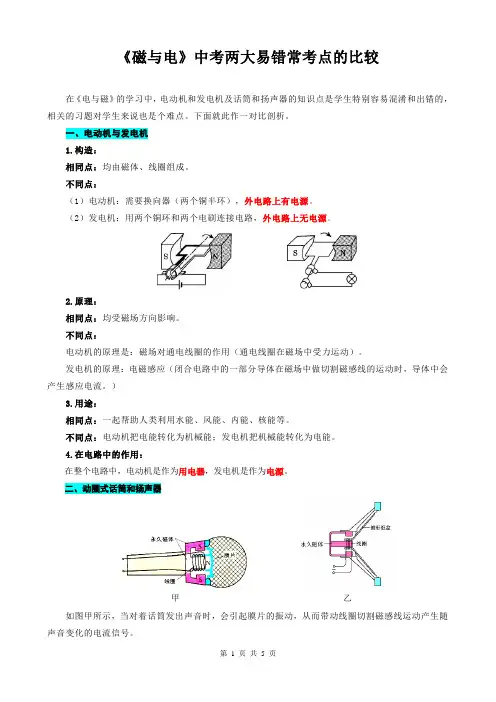

《磁与电》中考两大易错常考点的比较在《电与磁》的学习中,电动机和发电机及话筒和扬声器的知识点是学生特别容易混淆和出错的,相关的习题对学生来说也是个难点。
下面就此作一对比剖析。
一、电动机与发电机1.构造:相同点:均由磁体、线圈组成。
不同点:(1)电动机:需要换向器(两个铜半环),外电路上有电源。
(2)发电机:用两个铜环和两个电刷连接电路,外电路上无电源。
2.原理:相同点:均受磁场方向影响。
不同点:电动机的原理是:磁场对通电线圈的作用(通电线圈在磁场中受力运动)。
发电机的原理:电磁感应(闭合电路中的一部分导体在磁场中做切割磁感线的运动时,导体中会产生感应电流。
)3.用途:相同点:一起帮助人类利用水能、风能、内能、核能等。
不同点:电动机把电能转化为机械能;发电机把机械能转化为电能。
4.在电路中的作用:在整个电路中,电动机是作为用电器,发电机是作为电源。
二、动圈式话筒和扬声器甲乙如图甲所示,当对着话筒发出声音时,会引起膜片的振动,从而带动线圈切割磁感线运动产生随声音变化的电流信号。
利用的原理是:电磁感应;是把机械能转化为电能;和下图的装置图是一样的原理。
如图乙所示,当电流通入扬声器时,会使线圈在磁场中做切割磁感线运动,引起锥形纸盆振动而产生声音。
利用的原理是:通电导体在磁场中受力而运动;是把电能转化为机械能;和下图的装置图是一样的原理。
三、典例引领例1.如图所示,两根绝缘细线悬挂着的导体ab,放在U形磁铁中央,ab两端连接着导线。
在虚线框中接人某种实验器材可进行相应的实验探究。
下列说法中正确的是()A.接人电流表可探究电磁感应现象,与发电机原理相同B.接人电流表可探究通电导体在磁场中受力,与发电机原理相同C.接人电源可探究电磁感应现象,与电动机原理相同D.接人电源可探究通电导体在磁场中受力,与发电机原理相同解析:在虚线框中接入电流表,电路中无电源,闭合电路中的部分导体在磁场中做切割磁感线运动时,会产生感应电流,可以探究电磁感应现象,与发电机的原理相同;在虚线框中接入电源,通电导体在磁场中会受到力的作用,可以探究磁场对电流的作用,与电动机的原理相同。

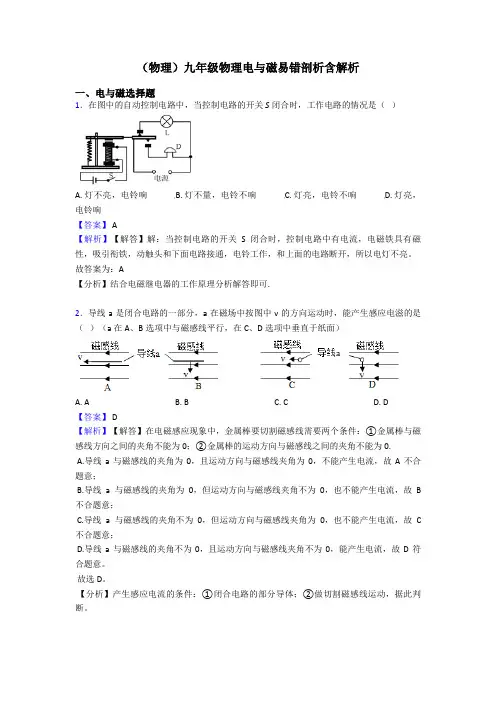

(物理)九年级物理电与磁易错剖析含解析一、电与磁选择题1.在图中的自动控制电路中,当控制电路的开关S闭合时,工作电路的情况是()A. 灯不亮,电铃响B. 灯不量,电铃不响C. 灯亮,电铃不响D. 灯亮,电铃响【答案】 A【解析】【解答】解:当控制电路的开关S闭合时,控制电路中有电流,电磁铁具有磁性,吸引衔铁,动触头和下面电路接通,电铃工作,和上面的电路断开,所以电灯不亮。
故答案为:A【分析】结合电磁继电器的工作原理分析解答即可.2.导线a是闭合电路的一部分,a在磁场中按图中v的方向运动时,能产生感应电滋的是()(a在A、B选项中与磁感线平行,在C、D选项中垂直于纸面)A. AB. BC. CD. D【答案】 D【解析】【解答】在电磁感应现象中,金属棒要切割磁感线需要两个条件:①金属棒与磁感线方向之间的夹角不能为0;②金属棒的运动方向与磁感线之间的夹角不能为0.A.导线a与磁感线的夹角为0,且运动方向与磁感线夹角为0,不能产生电流,故A不合题意;B.导线a与磁感线的夹角为0,但运动方向与磁感线夹角不为0,也不能产生电流,故B 不合题意;C.导线a与磁感线的夹角不为0,但运动方向与磁感线夹角为0,也不能产生电流,故C 不合题意;D.导线a与磁感线的夹角不为0,且运动方向与磁感线夹角不为0,能产生电流,故D符合题意。
故选D。
【分析】产生感应电流的条件:①闭合电路的部分导体;②做切割磁感线运动,据此判断。
3.探究影响电磁铁磁性强弱的因素时,按图所示电路进行实验,观察到电磁铁甲吸引大头针的数目比电磁铁乙多,此实验说明影响电磁铁磁性强弱的因素是()A. 线圈的匝数B. 电流的大小C. 电流的方向D. 电磁铁的极性【答案】A【解析】【解答】解:由图知,甲、乙两线圈串联,所以通过甲、乙两线圈的电流相等;甲的线圈匝数明显比乙的线圈匝数多,实验观察到电磁铁甲吸引大头针的数目比乙多;所以此实验说明电磁铁的磁性强弱与线圈匝数有关.故选A.【分析】要解决此题,需要掌握电磁铁磁性强弱的因素.知道电磁铁磁性的强弱与电流的大小和线圈的匝数有关;同时要掌握串联电路中的电流特点,知道串联电路中电流相等.掌握转化法在此实验中的应用.4.如图所示,是一种自行车前轮的结构图,行驶中,磁铁靠近传感器时磁场能使其中的带电粒子发生偏转(即相当于通电导体在磁场中受力运动),产生一种信号,信号传入速度计能测出自行车行驶的速度和里程。
(物理)九年级物理电与磁易错剖析一、电与磁选择题1.下列作图中,错误的是()A. 凹透镜对光的作用B. 平面镜成像 C. 动力F1的力臂 D. 通电螺线管的磁场【答案】 C【解析】【解答】解:A、平行于主光轴的入射光线经凹透镜后,折射光线的反向延长线经过焦点,故A正确;B、此图描述了平面镜成像的规律,物像对称,故B正确;C、力臂应该是支点到力作用线的垂线段,如图,故C错误;D、通电螺线管的外部磁场,磁感线从N极到S极,D正确.故选C.【分析】A、平行于主光轴的入射光线经凹透镜后,折射光线的反向延长线经过焦点.B、根据平面镜成像的特点(物像对称)判断.C、根据力臂的画法进行分析,力臂是支点到力作用线的垂线段.D、根据右手螺旋定则先判断出螺线管的N、S极.2.以下探究实验装置中,不能完成探究内容的是()A. 磁极间相互作用规律B. 通电直导线周围存在磁场C. 磁性强弱与电流大小的关系D. 产生感应电流的条件【答案】C【解析】【解答】解:A、如图,据小磁针偏转的情况可以判断磁极间的作用规律,A选项能探究,故不符合题意;B、如图,该实验装置是奥斯特实验装置图,可探究通电导线周围存在着磁场,B选项能探究,但不符合题意;C、如图,该实验电路中电流大小不能改变,所以不能研究电磁铁磁性的强弱与电流大小的关系.故符合题意;D、如图,此时电路是闭合,导体在磁场中做切割磁感线运动时,能产生感应电流,D能探究,故不符合题意.故选C.【分析】(1)磁极间的作用规律是:同名磁极相互排斥,异名磁极相互吸引;(2)据奥斯特实验可知,通电导线周围存在着磁场;(3)电磁铁磁性的强弱与电流的大小和线圈的匝数有关;(4)闭合电路的部分导体在磁场中做切割磁感线运动时,电路中就会产生感应电流,该现象叫电磁感应现象.3.下列四种磁体中产生的磁场,其磁场分布与其他三种磁体的磁场分布不同的是()A. 条形磁铁 B. 地磁场 C. 通电直导线 D. 通电螺线管【答案】C【解析】【解答】解:条形磁铁的中间没有磁性,但在两端磁性最强;地磁场和通电螺线管的磁场特点与条形磁铁磁体的磁场相似;通电直导线磁场的分布就是以通电直导线为圆心的一个个同心圆,越靠近通电直导线,磁性越强,磁场分布就越密.所以通电直导线磁场分布与其他三种磁体的磁场分布不同.故选C.【分析】根据条形磁铁的磁场特点、地磁场的磁场特点、通电直导线的磁场特点和通电螺线管的磁场特点进行比较,得出答案.4.如图所示是发电机线圈在磁场中转动一圈的过程中经过的四个位置,电路中有感应电流的是()A. 甲和乙B. 丙和丁C. 甲和丙D. 乙和丁【答案】 D【解析】【解答】甲图和丙图中,线圈与磁感线垂直时,不切割磁感线,不能产生感应电流,ABC不符合题意;乙图中a导线向下切割磁感线,而丁图a导线向上切割磁感线,两图中a导线切割磁感线的方向相反,所以感应电流的方向相反,D符合题意.故答案为:D.【分析】本题考查的是感应电流产生的条件、影响感应电流方向的因素。

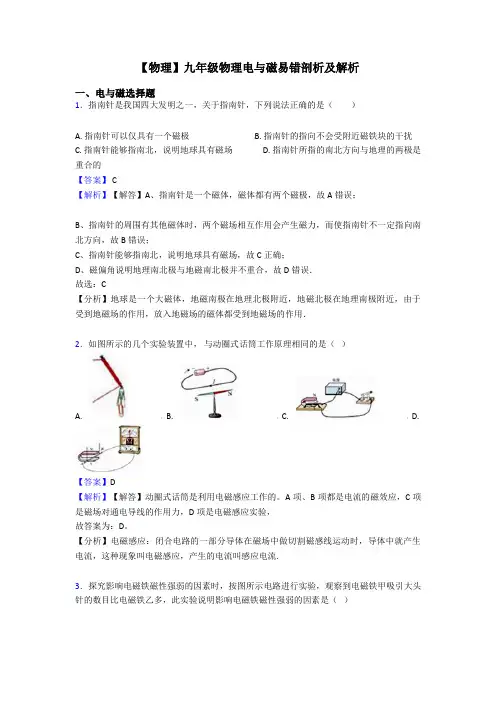

【物理】九年级物理电与磁易错剖析及解析一、电与磁选择题1.指南针是我国四大发明之一,关于指南针,下列说法正确的是()A. 指南针可以仅具有一个磁极B. 指南针的指向不会受附近磁铁块的干扰C. 指南针能够指南北,说明地球具有磁场D. 指南针所指的南北方向与地理的两极是重合的【答案】 C【解析】【解答】A、指南针是一个磁体,磁体都有两个磁极,故A错误;B、指南针的周围有其他磁体时,两个磁场相互作用会产生磁力,而使指南针不一定指向南北方向,故B错误;C、指南针能够指南北,说明地球具有磁场,故C正确;D、磁偏角说明地理南北极与地磁南北极并不重合,故D错误.故选:C【分析】地球是一个大磁体,地磁南极在地理北极附近,地磁北极在地理南极附近,由于受到地磁场的作用,放入地磁场的磁体都受到地磁场的作用.2.如图所示的几个实验装置中,与动圈式话筒工作原理相同的是()A. B. C. D.【答案】D【解析】【解答】动圈式话筒是利用电磁感应工作的。
A项、B项都是电流的磁效应,C项是磁场对通电导线的作用力,D项是电磁感应实验,故答案为:D。
【分析】电磁感应:闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就产生电流,这种现象叫电磁感应,产生的电流叫感应电流.3.探究影响电磁铁磁性强弱的因素时,按图所示电路进行实验,观察到电磁铁甲吸引大头针的数目比电磁铁乙多,此实验说明影响电磁铁磁性强弱的因素是()A. 线圈的匝数B. 电流的大小C. 电流的方向D. 电磁铁的极性【答案】A【解析】【解答】解:由图知,甲、乙两线圈串联,所以通过甲、乙两线圈的电流相等;甲的线圈匝数明显比乙的线圈匝数多,实验观察到电磁铁甲吸引大头针的数目比乙多;所以此实验说明电磁铁的磁性强弱与线圈匝数有关.故选A.【分析】要解决此题,需要掌握电磁铁磁性强弱的因素.知道电磁铁磁性的强弱与电流的大小和线圈的匝数有关;同时要掌握串联电路中的电流特点,知道串联电路中电流相等.掌握转化法在此实验中的应用.4.在昼夜明灯的地下停车场,驾驶员根据车位入口上方的红绿灯入停.如图是小吴设计的自动控制电路图,将光控开关(遮光时开关闭合)装在每个车位地面中央,红绿灯装在车位入口上方.当车位未停车时绿灯亮,当车位已停车时红灯亮,则图中L1、L2()A. 都是红灯B. 都是绿灯C. 分别是红灯、绿灯D. 分别是绿灯、红灯【答案】 D【解析】【解答】解:由题当车位已停车时,光控开关被遮光而闭合,由图可知,此时左侧控制电路连通,电磁继电器中的电磁铁产生磁性,吸下衔铁,L2灯泡电路被接通,所以L2为红灯;当车位未停车时,光控开关有光照而断开,电磁铁中无磁性,弹簧将衔铁拉起,L1电路接通而发光,所以L1为绿灯.故ABC错误,D正确.故选D【分析】根据光控开关的作用,分析左侧控制电路的通断,再分析两灯的工作状态即可解题.5.下列说法中不正确的是()A. 甲图中,当接通电源时金属杆由静止开始向左运动,若磁场方向保持不变,改变电流方向,金属杆依然由静止开始向左运动B. 乙图是电动机的工作原理图,此装置使电能转化为机械能C. 丙图中,当磁体不动、导体棒向右运动,与导体棒不动、磁体向右运动产生的感应电流方向相反D. 丁图是发电机的工作原理图,此装置使机械能转化为电能【答案】A【解析】【解答】解:AB、图AB有电源,是电动机的工作原理图,是根据通电导体在磁场中受到力的作用,受力的方向与磁场方向和电流方向有关,若磁场方向保持不变,改变电流方向,金属杆由静止开始向右运动,此装置使电能转化为机械能,故A错误,B正确;C、感应电流的方向与导体运动方向和磁感方向有关,如果只改变一个因素,则感应电流的方向改变,当导体棒不动、磁体向右运动,相当于磁体不动,导体棒向左运动,故当磁体不动、导体棒向右运动,与导体棒不动、磁体向右运动产生的感应电流方向相反,故C正确;D、丁图没有电源,是发电机的工作原理图,此装置使机械能转化为电能,故D正确.故选A.【分析】(1)通电导体在磁场中受到力的作用,受力方向与两个因素有关:一个是磁场方向,另一个是电流方向.如果只改变一个因素,则导体受力方向改变,如果同时改变两个因素,则导体受力方向不变.(2)电动机是利用通电导体在磁场中受到力的作用,此装置使电能转化为机械能;(3)闭合电路的一部分导体在磁场中做切割磁感线运动时,会产生感应电流,这叫电磁感应现象,感应电流的方向与导体运动方向、磁感线方向有关.发电机就是根据电磁感应原理制成的,此装置将机械能转化为电能.6.如图,表示导线中的电流方向垂直于纸面向里,⊙表示导线中的电流方向垂直于纸面向外,F是磁场对通电导线的作用力.下列哪个选项中,磁场对通电导线的作用力与图中F的方向相同()A. B.C. D.【答案】 B【解析】【解答】A.线圈上电流方向向上,右手握住螺线管,四指指尖向上,大拇指指向左端,因此左端是N极,右端是S极,磁感线向左;导线中电流向里,左手手心向右,伸直的四指指尖向里,大拇指向上,因此导线受到向上的力,故A错误;B.与A中相比,就是导线中电流方向相反,因此导线受到力的方向也相反,即向下,故B 正确;C.与B中相比,就是线圈上电流方向相反,因此导线受力的方向相反,即向上,故C错误;D.电路中没有电源,电磁铁就没有磁场,因此导线不会受力,故D错误。
九年级物理全册第二十章电与磁易错知识点总结单选题1、如图所示是电磁继电器的工作原理图,闭合开关后,下列说法正确的是()A.弹簧的弹性势能减小B.电磁铁的上端为S极C.电动机工作,灯不发光D.电磁铁的工作原理是电磁感应答案:CA.当闭合开关后,电磁铁产生磁性吸引衔铁,右半部分下落,弹簧被拉长,弹性势能增大,故A错误;B.当闭合开关后,线圈相当于通电螺线管,根据右手螺旋定则判断电磁铁上端为N极,故B错误;C.当闭合开关后,电磁铁产生磁性吸引衔铁,右半部分往下落,开关与下面电动机所在的电路结合,电动机所在电路闭合,电动机正常工作,开关与上面灯泡所在的电路分离,灯泡所在电路断路,灯泡不发光,故C 正确;D.电磁继电器的工作原理是电流的磁效应,与电磁感应无关,故D错误。
故选C。
2、如图是一种温度自动报警器的原理图,在水银温度计中封入一段金属丝下端所指示的温度为90℃,下列说法错误的是()A.报警器利用了水银导电和热胀冷缩的性质B.报警器利用了电磁铁通电时有磁性断电时磁性消失的特点C.报警器中,水银温度计和电磁铁串联在电路中D.温度达到90℃时,报警器中的灯亮同时铃响答案:DA.报警器利用水银导电,即当到达警戒温度时,水银与金属丝联通,构成了闭合回路,故电铃响,故利用的是水银的导电性,温度计的工作原理就是水银的热胀冷缩,故A正确,A不符合题意;B.报警器就是利用了电磁铁通电时有磁性,电铃响,断电时磁性消失,灯泡亮的特点的,故B正确,B不符合题意;C.如图所示,报警器中,水银温度计和电磁铁首尾相连,故串联在电路中,故C正确,C不符合题意;D.温度达到90℃时,报警器中的铃响灯灭,而没有到达警戒水位时,电铃不响,灯泡亮,故D错误,D符合题意。
故选D。
3、在螺线管附近放一小磁针,静止时小磁针位置如图所示。
闭合开关S时,小磁针发生旋转,关于通电螺线管的N极及小磁针旋转方向描述正确的是()A.通电螺线管的左侧是N极,小磁针顺时针旋转B.通电螺线管的左侧是N极,小磁针逆时针旋转C.通电螺线管的右侧是N极,小磁针顺时针旋转D.通电螺线管的右侧是N极,小磁针逆时针旋转答案:DAB.闭合开关后,电流由螺线管的左侧流入、右侧流出,根据安培定则,用右手握住螺线管,四指指向电流的方向,则大拇指指向右端,即通电螺线管的右端为N极、左端为S极,故AB错误;CD.根据同名磁极相互排斥可知,通电螺线管的右端为N极,小磁针的N极应向右旋转,即小磁针逆时针旋转,故C错误,D正确。

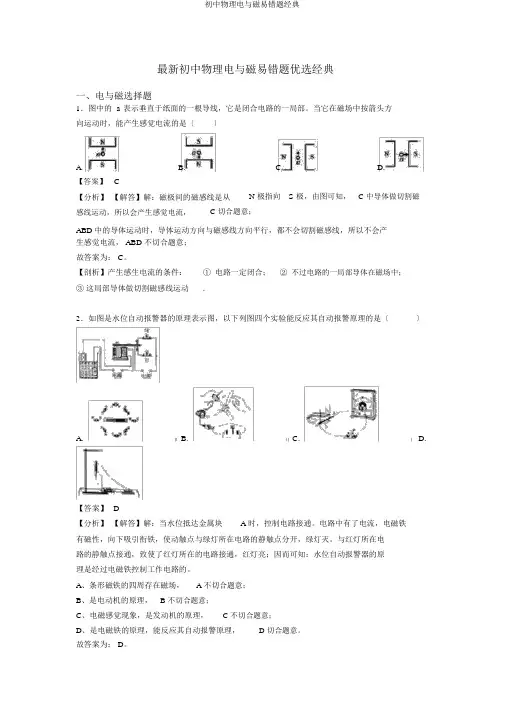

最新初中物理电与磁易错题优选经典一、电与磁选择题1.图中的 a 表示垂直于纸面的一根导线,它是闭合电路的一局部。
当它在磁场中按箭头方向运动时,能产生感觉电流的是〔〕A. B. C. D.【答案】C【分析】【解答】解:磁极间的磁感线是从N 极指向S 极,由图可知, C 中导体做切割磁感线运动,所以会产生感觉电流, C 切合题意;ABD 中的导体运动时,导体运动方向与磁感线方向平行,都不会切割磁感线,所以不会产生感觉电流, ABD 不切合题意;故答案为: C。
【剖析】产生感生电流的条件:① 电路一定闭合;② 不过电路的一局部导体在磁场中;③这局部导体做切割磁感线运动.2.如图是水位自动报警器的原理表示图,以下列图四个实验能反应其自动报警原理的是〔〕A. B. C. D.【答案】D【分析】【解答】解:当水位抵达金属块 A 时,控制电路接通。
电路中有了电流,电磁铁有磁性,向下吸引衔铁,使动触点与绿灯所在电路的静触点分开,绿灯灭。
与红灯所在电路的静触点接通,致使了红灯所在的电路接通,红灯亮;因而可知:水位自动报警器的原理是经过电磁铁控制工作电路的。
A、条形磁铁的四周存在磁场, A 不切合题意;B、是电动机的原理, B 不切合题意;C、电磁感觉现象,是发动机的原理, C 不切合题意;D、是电磁铁的原理,能反应其自动报警原理, D 切合题意。
故答案为: D。
【剖析】联合电磁铁继电器工作原理和过程剖析解答即可.3.以下列图四个实验中,能说明电动机工作原理的是〔〕A.B.C.D.【答案】D【分析】【解答】解:电动机的工作原理是:通电导体在磁场中遇到力的作用;A、该装置是奥斯特实验,说明通电导线四周有磁场, A 不切合题意;B、该装置没有电源,是发电机原理图,其原理是电磁感觉现象, B 不切合题意;C、该装置是研究电磁铁磁性强弱的实验装置,是电流的磁效应, C 不切合题意;D、该装置有电源,是电动机原理图,说明通电的导体在磁场中受力的作用, D 切合题意。

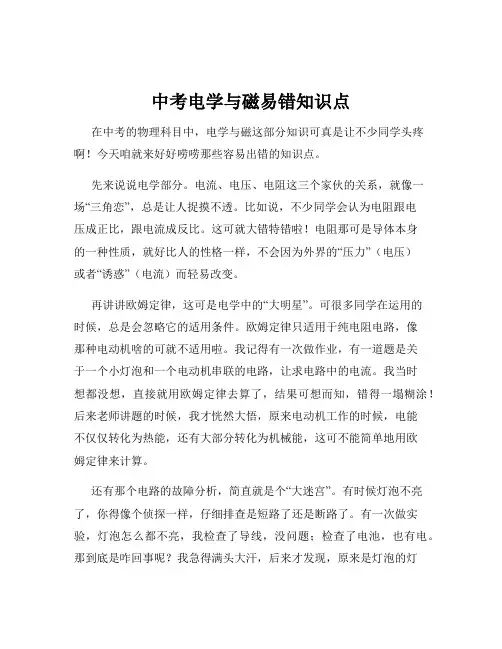

中考电学与磁易错知识点在中考的物理科目中,电学与磁这部分知识可真是让不少同学头疼啊!今天咱就来好好唠唠那些容易出错的知识点。
先来说说电学部分。
电流、电压、电阻这三个家伙的关系,就像一场“三角恋”,总是让人捉摸不透。
比如说,不少同学会认为电阻跟电压成正比,跟电流成反比。
这可就大错特错啦!电阻那可是导体本身的一种性质,就好比人的性格一样,不会因为外界的“压力”(电压)或者“诱惑”(电流)而轻易改变。
再讲讲欧姆定律,这可是电学中的“大明星”。
可很多同学在运用的时候,总是会忽略它的适用条件。
欧姆定律只适用于纯电阻电路,像那种电动机啥的可就不适用啦。
我记得有一次做作业,有一道题是关于一个小灯泡和一个电动机串联的电路,让求电路中的电流。
我当时想都没想,直接就用欧姆定律去算了,结果可想而知,错得一塌糊涂!后来老师讲题的时候,我才恍然大悟,原来电动机工作的时候,电能不仅仅转化为热能,还有大部分转化为机械能,这可不能简单地用欧姆定律来计算。
还有那个电路的故障分析,简直就是个“大迷宫”。
有时候灯泡不亮了,你得像个侦探一样,仔细排查是短路了还是断路了。
有一次做实验,灯泡怎么都不亮,我检查了导线,没问题;检查了电池,也有电。
那到底是咋回事呢?我急得满头大汗,后来才发现,原来是灯泡的灯丝断了。
你说这多让人崩溃,就这么一个小小的细节,差点让我全盘皆输。
说完电学,咱们再聊聊磁。
磁场的方向总是让人晕头转向。
什么磁感线的方向啊,小磁针北极的指向啊,一不留神就搞混了。
记得有一次考试,有一道题让画出磁场中某点的磁感线方向,我当时脑子一抽,画反了,结果那道题的分数就跟我拜拜了。
还有电磁感应现象,导体在磁场中做切割磁感线运动产生感应电流,这里面的条件也得记清楚。
导体得是“闭合电路”的一部分,而且还得做“切割”磁感线运动,少了哪一个都不行。
我曾经在做一道填空题的时候,就因为没注意到是闭合电路,结果白白丢了分。
其实啊,学习电学与磁这部分知识,就像是在走一条充满陷阱的路,稍不留神就会掉进去。

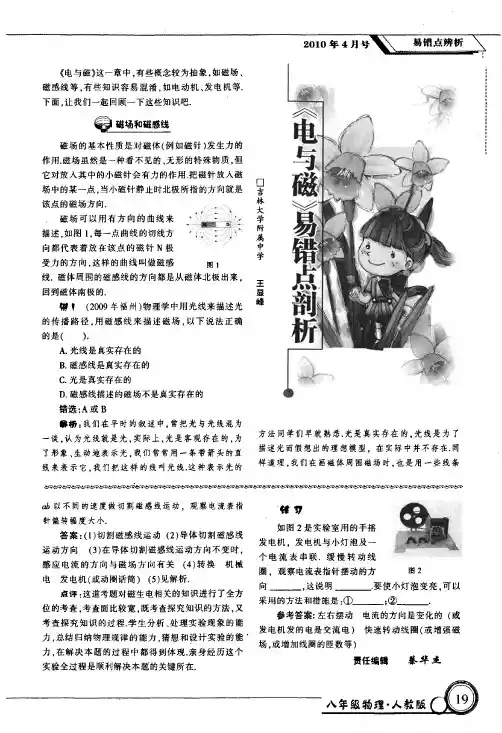

《电与磁》这一章中,有些概念较为抽象,如磁场、磁感线等,有些知识容易混淆,如电动机、发电机等.下面.让我们一起回顾一下这些知识吧.磁场的基本性质是对磁体(例如磁针)发生力的作用.磁场虽然是一种看不见的、无形的特殊物质,但它对放入其中的小磁针会有力的作用.把磁针放入磁场中的某一点,当小磁针静止时北极所指的方向就是该点的磁场方向.磁场可以用有方向的曲线来描述。
如图l,每一点曲线的切线方向都代表着放在该点的磁针N极受力的方向,这样的曲线叫做磁感圈l线.磁体周围的磁感线的方向都是从磁体北极出来。
回到磁体南极的.铆l(2009年福州)物理学中用光线来描述光的传播路径。
用磁感线来描述磁场,以下说法正确的是().A.光线是真实存在的B.磁感线是真实存在的C.光是真实存在的D.磁感线描述的磁场不是真实存在的错选:A或B謦析:我们在平时的叙述中。
常把光与光线混为一谈,认为光线就是光。
实际上,光是客观存在的,为了形象、生动地表示光,我们常常用一条带箭头的直线来表示它,我们把这样的线叫光线.这种表示光的口吉林大学附属申学王显蝰方法同学们早就熟悉.光是真实存在的.光线是为了描述光而假想出的理想模型,在实际中并不存在.同样道理,我们在画磁体周围磁场时,也是用一些线条Ⅱ6以不同的速度做切割磁感线运动,观察电流表指针偏转幅度大小.答案:(1)切割磁感线运动(2)导体切割磁感线运动方向(3)在导体切割磁感线运动方向不变时,感应电流的方向与磁场方向有关(4)转换机械电发电机(或动圈话筒)(5)见解析.点评:这道考题对磁生电相关的知识进行了全方位的考查。
考查面比较宽.既考查探究知识的方法,又考查探究知识的过程.学生分析、处理实验现象的能力,总结归纳物理规律的能力.猜想和设计实验的能力,在解决本题的过程中都得到体现.亲身经历这个实验全过程是顺利解决本题的关键所在.谨帮如图2是实验室用的手摇发电机,发电机与小灯泡及一个电流表串联.缓慢转动线圈.观察电流表指针摆动的方图2向——,这说明——.要使小灯泡变亮,可以采用的方法和措施是:(1);②参考答案:左右摆动电流的方向是变化的(或发电机发的电是交流电)快速转动线圈(或增强磁场。

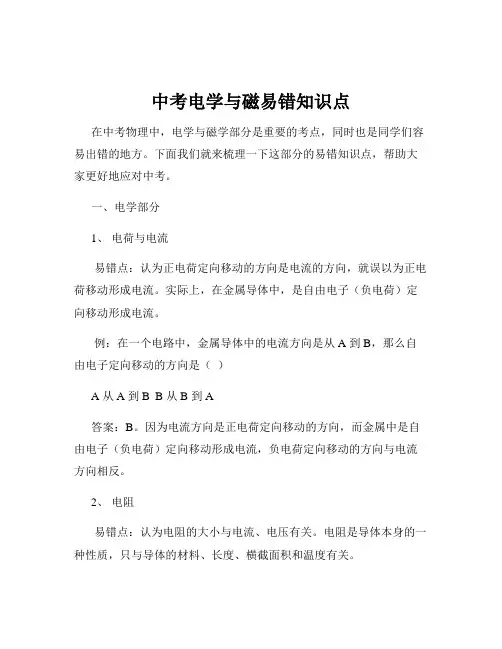

中考电学与磁易错知识点在中考物理中,电学与磁学部分是重要的考点,同时也是同学们容易出错的地方。
下面我们就来梳理一下这部分的易错知识点,帮助大家更好地应对中考。
一、电学部分1、电荷与电流易错点:认为正电荷定向移动的方向是电流的方向,就误以为正电荷移动形成电流。
实际上,在金属导体中,是自由电子(负电荷)定向移动形成电流。
例:在一个电路中,金属导体中的电流方向是从 A 到 B,那么自由电子定向移动的方向是()A 从 A 到B B 从 B 到 A答案:B。
因为电流方向是正电荷定向移动的方向,而金属中是自由电子(负电荷)定向移动形成电流,负电荷定向移动的方向与电流方向相反。
2、电阻易错点:认为电阻的大小与电流、电压有关。
电阻是导体本身的一种性质,只与导体的材料、长度、横截面积和温度有关。
例:当电压增大时,电阻会()A 增大B 减小C 不变答案:C。
电阻大小不受电压影响。
3、欧姆定律易错点:不理解欧姆定律的适用条件。
欧姆定律只适用于纯电阻电路,对于非纯电阻电路(如电动机电路)不适用。
例:一个电动机正常工作时两端电压为 12V,通过的电流为 2A,其电阻为2Ω,求电动机工作 10 分钟产生的热量。
错解:根据 Q = I²Rt =(2A)²×2Ω×10×60s = 4800J正解:电动机工作时电能主要转化为机械能,不是全部转化为热能,不能用欧姆定律计算热量。
应先计算电流通过电动机做的功 W = UIt= 12V×2A×10×60s = 14400J,然后根据焦耳定律计算产生的热量 Q= I²Rt =(2A)²×2Ω×10×60s = 4800J。
4、串并联电路易错点:分不清串并联电路的特点。
串联电路中电流处处相等,总电压等于各部分电路电压之和;并联电路中各支路电压相等,干路电流等于各支路电流之和。

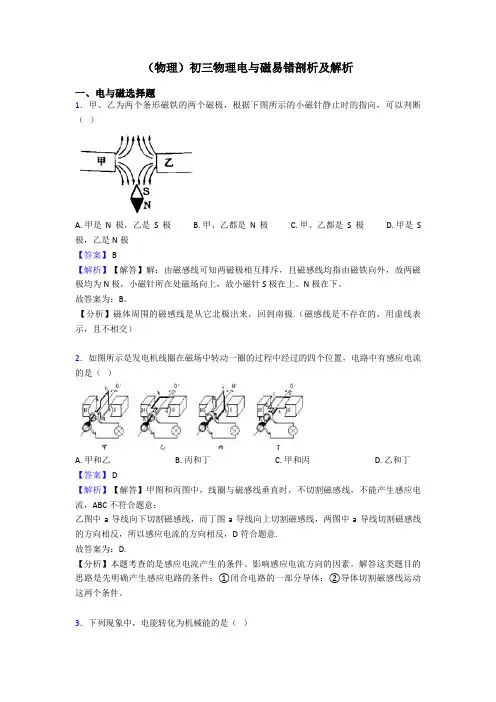

(物理)初三物理电与磁易错剖析及解析一、电与磁选择题1.甲、乙为两个条形磁铁的两个磁极,根据下图所示的小磁针静止时的指向,可以判断()A. 甲是N极,乙是S极B. 甲、乙都是N极C. 甲、乙都是S极D. 甲是S 极,乙是N极【答案】 B【解析】【解答】解:由磁感线可知两磁极相互排斥,且磁感线均指由磁铁向外,故两磁极均为N极,小磁针所在处磁场向上,故小磁针S极在上、N极在下。
故答案为:B。
【分析】磁体周围的磁感线是从它北极出来,回到南极.(磁感线是不存在的,用虚线表示,且不相交)2.如图所示是发电机线圈在磁场中转动一圈的过程中经过的四个位置,电路中有感应电流的是()A. 甲和乙B. 丙和丁C. 甲和丙D. 乙和丁【答案】 D【解析】【解答】甲图和丙图中,线圈与磁感线垂直时,不切割磁感线,不能产生感应电流,ABC不符合题意;乙图中a导线向下切割磁感线,而丁图a导线向上切割磁感线,两图中a导线切割磁感线的方向相反,所以感应电流的方向相反,D符合题意.故答案为:D.【分析】本题考查的是感应电流产生的条件、影响感应电流方向的因素。
解答这类题目的思路是先明确产生感应电路的条件:①闭合电路的一部分导体;②导体切割磁感线运动这两个条件。
3.下列现象中,电能转化为机械能的是()A. 磁场对电流作用B. 通电导体具有磁性C. 把声信息转换成电信息D. 电磁感应现象【答案】 A【解析】【解答】A.磁场对电流有力的作用,即通有电流的导体在磁场中受力运动,因此将电能转化为机械能,故A符合题意;B.通电导体有磁性,这是电流的磁效应,将电能转化为磁能,故B不合题意;C.把声信息转化为电信息,是将机械能转化为电能,故C不合题意;D.电磁感应现象将机械能转化为电能,故D不合题意。
故选A。
【分析】分析各个选项中的能量变化,哪个与题目要求相同,哪个就是正确选项。
4.如图所示,处于光滑水平面的小车上放有一条形磁铁,左侧有一螺线管,闭合开关S,下列判断正确的是()A. 小车受到电磁铁斥力作用,向右运动B. 小车受到电磁铁引力作用,向左运动C. 只将滑片P向右移动,电磁铁磁性增强D. 只将电源正负极交换,电磁铁磁性减弱【答案】B【解析】【解答】解:AB、电流从电源的正极流出,根据安培定则可知,通电螺线管的左端是N极,右端为S极,小车上的磁铁左端为N极,异名磁极相互吸引,小车受到了一个向左的吸引力,小车就会向左运动.故A错误,B正确;C、滑片P向右移动,连入电路的电阻增大,电源电压不变,电流减小.在线圈匝数和铁芯不变时,电流减小,电磁铁的磁性减弱.故C错误;D、把电源的正负极对调,将电源的正负极对调,可以改变电磁铁的极性,但不能改变磁性强弱,故D错误.故选B.【分析】(1)先根据安培定则(用右手握住螺线管,让四指指向螺线管中电流的方向,则大拇指所指的那端就是螺线管的N极)判断出通电螺线管的南北极,然后根据磁极间的相互作用(同名磁极相互排斥,异名磁极相互吸引)判断出小车的受力方向,从而得出小车的运动方向.(2)电磁铁磁性强弱的影响因素:电流大小、线圈匝数多少、有无铁芯.电流越大,匝数越多,有铁芯时电磁铁的磁性越强.5.下列四幅图中,解释不合理的是()A. 甲图,说明电流的周围存在磁场B. 乙图,闭合开关后,小磁针N极将顺时针偏转C. 丙图,发电机应用了磁场对电流的作用D. 丁图,说明电流相同时,线圈匝数越多,电磁铁磁性越强【答案】C【解析】【解答】解:A、该实验是奥斯特实验:当导线中通过电流时,小磁针发生偏转,实验现象表明电流周围存在磁场,即电生磁,这个现象叫做电流的磁效应,选项A正确;B、闭合开关,通电螺线管中的电流方向由右侧流入,根据安培定则可知,螺线管的右端是N极,左端为S极,则小磁针N极将顺时针偏转,选项B正确;C、线圈在磁场中转动切割磁感线,从而产生感应电流,知识发电机的原理,选项C错误;D、由图可知,两个电磁铁是串联的,则通过两个电磁铁的电流相同.在电流相同的情况下,匝数多的电磁铁吸引的大头针数目多,表明线圈匝数越多,磁性越强,选项D正确.故选:C.【分析】甲图:小磁针会发生偏转是受到了磁场的作用,而磁场是由电流产生的;乙图:根据右手螺旋定则先判断出通电螺线管的N极,然后根据磁感线方向判断出小磁针N极的指向;丙图:发电机应用了电磁感应原理;丁图:电磁铁的磁性强弱与线圈匝数多少有关:当电流相同时,线圈的匝数越多,电磁铁磁性越强.6.如图所示是“探究电磁铁磁性强弱与哪些因素有关”的实验,想让电磁铁吸引更多的大头针,可行的做法是()A. 将滑片P向a端移动B. 将滑片P向b端移动C. 用铜芯替代铁芯D. 减少线圈匝数【答案】 A【解析】【解答】A、将滑片P向a端移动,电阻减小,由欧姆定律可知,电路中电流增大,则电磁铁吸引更多的大头针,故A正确;B、将滑片P向b端移动,电阻增大,由欧姆定律可知,电路中电流减小,则电磁铁吸引的大头针较少,故B错误;C、电磁铁的铁芯需用软磁性材料制成,铜不是磁性材料,故不可以用铜棒代替,故C错误D、电磁铁磁性的强弱与线圈的匝数和电流的大小有关,线圈匝数越少,磁性越弱,因此减少线圈匝数,电磁铁吸引的大头针较少,故D错误.故选A【分析】电磁铁磁性的强弱与线圈的匝数和电流的大小有关,电磁铁吸引的大头针数码越多,电磁铁的磁性越强.7.关于电磁现象,下列说法正确的是()A. 通电导线周围一定存在磁场B. 磁场是由疏密不同的磁感线组成的C. 改变电流大小,可以改变电动机转动的方向D. 任何导体在磁场中运动时,都能产生感应电流【答案】 A【解析】【解答】解:A、据奥斯特实验可知,通电导线周围一定存在磁场,故A正确;B、磁场是看不到的物质,而磁感线是为描述磁场分布而引入的,磁感线实际上是不存在的,故B错误;C、改变电流的方向可以改变线圈受力的方向,即可以改变电动机转动的方向;而改变电流大小,并不能改变电动机转动的方向,故C错误;D、导体在磁场中如果沿磁场方向运动是不会产生感应电流的,且选项没说明电路是否闭合,故D错误.故选A.【分析】(1)奥斯特实验说明了通电导线周围存在着磁场;(2)磁体周围存在磁场,为了描述磁场的分布物理学上引入了磁感线,实际上磁感线是不存在的;(3)改变电流的方向可以改变线圈受力的方向;(4)产生感应电流的条件:闭合回路中的导体切割磁感线.8.信用卡刷卡时其磁条经过刷卡机的缝隙线圈出会产生感应电流。
(物理)中考物理电与磁易错剖析一、电与磁选择题1.如图所示是“探究电磁铁磁性强弱与哪些因素有关”的实验,想让电磁铁吸引更多的大头针,可行的做法是()A. 将滑片P向a端移动B. 将滑片P向b端移动C. 用铜芯替代铁芯D. 减少线圈匝数【答案】 A【解析】【解答】A、将滑片P向a端移动,电阻减小,由欧姆定律可知,电路中电流增大,则电磁铁吸引更多的大头针,故A正确;B、将滑片P向b端移动,电阻增大,由欧姆定律可知,电路中电流减小,则电磁铁吸引的大头针较少,故B错误;C、电磁铁的铁芯需用软磁性材料制成,铜不是磁性材料,故不可以用铜棒代替,故C错误D、电磁铁磁性的强弱与线圈的匝数和电流的大小有关,线圈匝数越少,磁性越弱,因此减少线圈匝数,电磁铁吸引的大头针较少,故D错误.故选A【分析】电磁铁磁性的强弱与线圈的匝数和电流的大小有关,电磁铁吸引的大头针数码越多,电磁铁的磁性越强.2.巨磁电阻效应是指某些材料的电阻随磁场增强而急剧减小的现象,图中GMR是巨磁电阻,闭合开关S1、S2,移动滑动变阻器的滑片,以下分析正确的是()A. 滑片向左移动时,电磁铁磁性减弱,指示灯亮度变暗B. 滑片向左移动时,电磁铁磁性增强,指示灯亮度变亮C. 滑片向右移动时,GMR电阻变小,指示灯亮度变亮D. 滑片向右移动时,GMR电阻变大,指示灯亮度变亮【答案】 B【解析】【解答】A. B. 滑片向左移动时,滑动变阻器电阻变小,电流变大,电磁铁磁性增强,由于GMR电阻随磁场增强而急剧减小,所以指示灯电路的总电阻变小,电流变大,指示灯亮度变亮,A不符合题意,B符合题意;C. D. 滑片向右移动时,滑动变阻器电阻变大,电流变小,电磁铁磁性减弱,由于GMR电阻随磁场增强而急剧减小,所以指示灯电路的总电阻变大,电流变小,指示灯亮度变暗,CD不符合题意;故答案为:B。
【分析】由滑动变阻器滑片的移动得知电路中电流的变化情况,通过电路中电流的变化结合电磁铁磁性强弱的决定因素可以确定滑片移动时,其磁性强弱的变化;巨磁电阻和灯泡串联,先判断巨磁电阻的变化,根据欧姆定律可知电路中电流的变化,根据P=I2R可知灯泡实际功率的变化,进一步判断亮暗的变化.3.关于电和磁,下列说法正确的是()A. 电动机的工作原理是磁场对通电导体有力的作用B. 奥斯特发现了电磁感应现象C. 指南针指南北是因为地球周围存在磁场,地磁场的南极在地理的南极附近D. 导体在磁场中运动就一定会产生感应电流【答案】 A【解析】【解答】解:A、电动机是利用了通电导体在磁场中会受到磁场对它的力的作用,A符合题意;B、奥斯特发现了电流磁效应,说明通电导线周围存在磁场,B不符合题意;C、指南针能指南北就是因为受到地磁场的作用,地磁场的南极在地理的北极附近,C不符合题意;D、闭合电路的一部分导体在磁场中做切割磁感线运动,才会产生感应电流,D不符合题意。
易错专题14 电与磁【易错点诠释】 在判断物体有无磁性时,将磁体的吸铁性与异名磁极相互吸引混淆.磁体具有磁性,能够吸引铁、钴、镍等物质,而两个磁体的异名磁极靠近时也相互吸引.因此,在判断物体有无磁性时,不能根据两个物体相互吸引来断定哪个物体具有磁性.只有当两个物体靠近时发生排斥现象,才可以断定两个物体均有磁性。
01 在判断物体有无磁性时,将磁体的吸铁性与异名磁极相互吸引混淆【例题】(2021·新疆·哈巴河中学二模)用钢条的一端去接近小磁针,如果小磁针被吸引过来,则( )A .钢条肯定有磁性B .钢条肯定没有磁性C .钢条可能有磁性D .以上说法都不对【答案】C【解析】当磁体与一个物体相互吸引时,有两种可能,一是那个物体属于铁、钴、镍等没有磁性的物质,二是那个物体有磁性,异名磁极相互吸引。
所以,A 、B 、D 不符合题意,C 符合题意。
故选C 。
1.(2021·河北滦州·模拟预测)当悬挂的A 、B 、C 三个钢棒互相靠近时,出现的现象如图所示,则( )A .A 、B 棒有磁性,C 棒没有磁性B .A 棒没有磁性,B ,C 棒有磁性在判断物体有无磁性时,将磁体的吸铁性与异名磁极相互吸引混淆 易错点01C.A棒可能有磁性也可能没有磁性,B、C棒有磁性D.A、C棒有磁性,B棒可能有磁性也可能没有磁性【答案】C【解析】如图所示,B、C棒相互排斥,B、C棒都有磁性,且磁性相同,A、B棒相互吸引,A棒可能是铁棒,无磁性,也可能有磁性,与B棒磁性不同;故ABD不符合题意,C符合题意。
故选C。
2.(2021·广东·模拟预测)在化学实验中,常用胶头滴管吸取药液,下列现象中,“吸”的物理原理与其相同的是()A.拔火罐时玻璃罐“吸”在皮肤上B.穿在身上的化纤衣服容易“吸“灰尘C.磁铁可以“吸”引钉子、大头针等铁制品D.若人站在安全线以内的区域候车,会被驶过的列车“吸”进铁轨【答案】A【解析】用胶头滴管吸取化学药液,要先把滴管橡胶内的空气挤出,在外界大气压的作用下,药液就被压进滴管里。
【物理】九年级物理电与磁易错剖析一、电与磁选择题1.如图所示,A是悬挂在弹簧测力计下的条形磁铁,B是螺线管.闭合开关,待弹簧测力计示数稳定后,将滑动变阻器的滑片缓慢向右移动的过程中,下列说法正确的是()A. 电压表示数变大,电流表示数也变大B. 电压表示数变小,电流表示数也变小C. 螺线管上端是N极,弹簧测力计示数变小D. 螺线管上端是S极,弹簧测力计示数变大【答案】 C【解析】【解答】解:(1)由图可知电流由螺线管的下方流入,则由右手螺旋定则可知螺线管上端为N极,下端为S极;则螺线管与磁铁为同名磁极,相互排斥;当滑片向右移动时,滑动变阻器接入电阻变小,则由欧姆定律可知电路中电流增大,即电流表的示数变大;因为串联电路中,电阻越大,分得的电压越大,因此滑动变阻器两端电压减小,即电压表示数减小;故AB错误;(2)由于通过电路的电流变大,则螺线管的磁性增大,螺线管与磁铁之间的斥力增大,因此弹簧测力计示数变小.故C正确,D错误.故选C.【分析】解答此题从以下知识点入手:(1)影响电磁铁磁性强弱的因素有:电流的大小、线圈的匝数、有无铁芯.线圈的匝数一定,电流越大磁性越强;(2)运用安培定则判断通电螺线管的极性;(3)磁极间的相互作用:同名磁极相互排斥,异名磁极相互吸引.(4)当变阻器R的滑片缓慢向右移动,滑动变阻器接入电路的电阻变小,根据欧姆定律和串联电路电压的特点可知电路电流表和电压表示数的变化.2.如图所示,通电导线a、b固定不动,左磁体对a的作用力为F a,右磁体对b的作用力为F b,下列说法正确的是()A. B.C. D.【答案】 A【解析】【解答】A、B通电导线a、b所处的磁场方向相同,但电流方向相反,其受力方向相反,A符合题意,B不符合题意;C、通电导线a、b所处的磁场方向相反,且电流方向相反,其受力方向相同,C不符合题意;D、通电导线a、b所处的磁场方向相同,但电流方向相反,其受力方向相反,D不符合题意。
最新初三物理电与磁易错剖析一、电与磁选择题1.如图所示电路中,闭合开关,向某一方向移动滑动变阻器的滑片时,弹簧测力计的示数增大,则()A. 螺线管上端是S极,滑片P向左移动B. 螺线管上端是S极,滑片P向右移动C. 螺线管上端是N极,滑片P向左移动D. 螺线管上端是N极,滑片P向右移动【答案】C【解析】【解答】解:(1)由图可知,开关闭合后,由安培定则可知,螺线管上端是N 极,滑动变阻器的滑片向左移动时,滑动变阻器连入电路中的电阻变小,则电路中的电流变大,通电螺线管的磁性变强.(2)通电螺线管的磁性变强,对铁块的吸引力变大,弹簧测力计的示数就变大.故选项ABD错误,C正确.故选C.【分析】(1)影响通电螺线管磁性强弱的因素有:电流的大小、线圈的匝数,线圈的匝数一定,电流越大,磁性越强;(2)电磁铁对铁块的吸引力变大时,弹簧测力计的示数变大,吸引了变小时,弹簧测力计的示数变小.2.关于电磁现象,下列说法正确的是()A. 磁场是由磁感线组成的B. 磁场对放入其中的导体一定有力的作用C. 电动机工作时可将机械能转化为电能D. 发电机是利用电磁感应原理制成的【答案】D【解析】【解答】解:A、磁场是存在与磁体周围的一种物质,磁感线是一种理想化的物理模型,实际上不存在,磁场不是由磁感线组成的,故A错误;B、磁场对其中的磁体一定有力的作用;但磁场对其中的通电导体不一定有力的作用,即电流方向与磁场的方向平行时无作用力,故B错误;C、电动机是将电能转化为机械能,故C错误;D、发电机是将机械能转化为电能,是利用电磁感应原理制成的,故D正确.故选D.【分析】(1)磁场是存在于磁体周围的一种物质,可以用磁感线描述磁场的强弱与方向;(2)磁场对其中的磁体一定有力的作用;但磁场对其中的通电导体不一定有力的作用,即电流方向与磁场的方向平行,无作用力.(3)电动机是将电能转化为机械能;(4)发电机是将机械能转化为电能,原理是电磁感应.3.某同学学习磁现象后,画出了以下四幅图,其中正确的是()A.B.C.D.【答案】 C【解析】【解答】解:A、已知磁铁右端为N极,左端为S极,在磁体外部,磁感线的方向从N极指向S极,而图中是从S极指向N极,A不符合题意;B、已知两磁铁都为N极,磁感线的方向从N极指向S极,B不符合题意;C、右手握住螺线管,四指指向电流的方向,大拇指指向左端为N极,C符合题意;D、右手握住螺线管,四指指向电流的方向,大拇指指向右端为N极,D不符合题意。
九年级物理电与磁易错剖析含解析一、电与磁选择题1.下列的四幅图,对应的说法正确的是()A. 如图甲,通电导线周围存在着磁场,将小磁针移走,该磁场消失B. 如图乙,闭合开关,通电螺线管右端端为N极C. 如图丙,此实验装置原理与发电机原理相同D. 如图丁,实验研究的是通电导体在磁场中受到力的作用【答案】 B【解析】【解答】A.将小磁针移走,磁场也不会消失,A不符合题意;B. 如图乙,闭合开关,根据安培定则判断通电螺线管右端端为N极,B符合题意;C.图丙中实验装置原理与电动机原理相同,C不符合题意。
D如图丁,实验研究的电磁感应现象,D不符合题意。
故答案为:B.【分析】根据电流方向利用安培定则判断通电螺线管的南北极的位置.2.下列四种磁体中产生的磁场,其磁场分布与其他三种磁体的磁场分布不同的是()A. 条形磁铁 B. 地磁场 C. 通电直导线 D. 通电螺线管【答案】C【解析】【解答】解:条形磁铁的中间没有磁性,但在两端磁性最强;地磁场和通电螺线管的磁场特点与条形磁铁磁体的磁场相似;通电直导线磁场的分布就是以通电直导线为圆心的一个个同心圆,越靠近通电直导线,磁性越强,磁场分布就越密.所以通电直导线磁场分布与其他三种磁体的磁场分布不同.故选C.【分析】根据条形磁铁的磁场特点、地磁场的磁场特点、通电直导线的磁场特点和通电螺线管的磁场特点进行比较,得出答案.3.如图所示,导体棒ab向右运动,下列操作能使导体棒向左运动的是()A. 调换磁极B. 取走一节干电池C. 将导体棒a、b端对调D. 向左移动滑动变阻器滑片【答案】A【解析】【解答】解:通电导体在磁场中受力的方向与磁场方向和电流方向两个因素有关;A、将磁体的磁极对调,磁场方向与原来相反,则导体棒的受力方向与原来相反,能使导体棒向左运动,故A正确;B、取走一节干电池,减小电源电压,减小电路中的电流,会改变受力大小,但不会改变运动方向,故B错误;C、将导体棒a、b端对调,不能改变导体中的电流方向,不能改变受力方向,故C错误;D、将滑动变阻器的滑片P向左移动,电路的电阻减小,电路中的电流增大,会改变受力大小,但不会改变运动方向,故D错误.故选A.【分析】通电导体在磁场中受到力的作用,受力方向与磁场方向和电流方向两个因素有关:一个是磁场方向,另一个是电流方向.如果只改变一个因素,则导体受力方向改变,如果同时改变两个因素,则导体受力方向不变.改变电流大小,只能改变受力大小,不能改变受力方向.4.下面所做探究活动与得出结论相匹配的是()A. 活动:用铁屑探究磁体周围的磁场→结论:磁感线是真实存在的B. 活动:观察惯性现象→结论:一切物体都受到惯性力的作用C. 活动:马德堡半球实验→结论:大气压真实存在且很大D. 活动:探究带电体间的相互作用→结论:同种电荷相互吸引,异种电荷相互排斥【答案】C【解析】【解答】解:A、磁感线是理想化的物理模型,磁感线实际上并不存在,A不符合题意;B、惯性是物体的一种固有属性,它不是力,不能说受到惯性力的作用,B不符合题意;C、马德堡半球实验有力地证明了大气压的存在。
【物理】九年级物理电与磁易错剖析含解析一、电与磁选择题1.关于如图所示的电和磁知识,下列描述错误的是()A. 电动机是利用通电导体在磁场中受到力的作用来工作的B. 有金属外壳的家用电器外壳不接地会有安全患C. 梳头后的塑料梳子能吸引小纸屑是因为梳子具有磁性D. 磁悬浮列车是利用电流的磁效应来工作的【答案】 C【解析】【解答】解:A、电动机是利用通电导体在磁场中受到力的作用来工作的,故A 正确;B、有金属外壳的家用电器使用的三孔插座,避免金属外壳带电接触后发生触电事故,故B 正确;C、塑料梳子和头发摩擦,塑料梳子因摩擦而带电,吸引碎纸屑;属于摩擦起电现象;故C 错误;D、磁悬浮列车是利用电流的磁效应来工作的,故D正确.故选C.【分析】(1)明确通电导线在磁场中受力的作用后,可以使导线在磁场中产生运动;(2)有金属外壳的家用电器使用的插座;(3)两种不同物质组成的物体相互摩擦后,物体能吸引轻小物体的现象是摩擦起电;(4)磁悬浮列车是利用电流的磁效应来工作.2.刷卡机已经普遍应用于银行、商场等,当银行卡有磁条的一侧经过刷卡机的卡槽时,刷卡机的检测感应器(相当于线圈)就会产生感应电流。
下图中与此原理相同的是()A. B.C. D.【答案】 C【解析】【解答】解:刷卡机读出信息原理就是电磁感应现象;A、如图电路中有电源,是奥斯特实验,说明通电导线周围有磁场,A不符合题意;B、如图电路中有电源,是电动机测原理图,是根据通电导体在磁场中受力而运动制成的,B不符合题意;C、如图电路中没有电源,当闭合开关,闭合电路的一部分导体在磁场中进行切割磁感线运动时,导体中有感应电流产生,这是电磁感应选项。
C符合题意;D、图中有电源,是电磁铁的原理图,是根据电流的磁效应制成的,D不符合题意。
故答案为:C。
【分析】当导线切割磁感线时,导体中会产生感应电流,这是电磁感应现象.3.下列作图中,错误的是()A. 动力F1的力臂B. 静止物体的受力分析C. 平面镜成像D. 磁体的磁场【答案】 A【解析】【解答】解:A、反向延长得出力F1的作用线,从支点作作用线的垂线,得垂足,支点到垂足的距离为动力臂L1,如图所示,故A错.B、静止在斜面上的物体受到重力(竖直向下)、支持力(垂直斜面向上)和摩擦力(沿斜面向上)的作用,三力的作用点画在物体的重心,故B正确;C、物体成的像为虚像,用虚线画出,物像关于平面镜对称,故C正确;D、在磁体外部,磁感线从N极出,回到S极,故D正确.故选A.【分析】(1)根据力臂的画法进行分析,力臂是支点到力作用线的垂线段;(2)静止在斜面上的物体受到重力、支持力和摩擦力的作用;(3)平面镜成像的特点:物体成的像为虚像,物像关于平面镜对称;(4)在磁体外部,磁感线从N极出,回到S极.本题考查了力臂的画法、力的示意图的画法、平面镜成像的画法以及磁感线的方向,属于基础题目.4.有一小磁针静止在通电螺线管上方,如图所示,则通电螺线管()A. 左侧为N极,a端为正极B. 左侧为S极,a端为正极C. 左侧为N极,b端为正极D. 左侧为S极,b端为正极【答案】 C【解析】【解答】解:由于小磁针静止时,其左端为S极,右端为N极,根据磁极间的作用规律可知,螺线管的右端为S极,左端为N极。
(物理)初三物理电与磁易错剖析含解析一、电与磁选择题1.下列描述正确的是()A. 静止时在水平面上的小车受力图B. 匀速直线运动的路程与时间的关系C. 条形磁铁的磁场分布D. 电流表的读数为2.7A【答案】 A【解析】【解答】解:A、小车静止,在竖直方向上受:向下的重力和向上的支持力,它们是一对平衡力,故A正确;B、匀速直线运动的s﹣t图象应该是一条经过原点的直线,而图中是一条平行横轴的直线,故B错误;C、在磁体外部,磁感线的方向总是从N极出发流向S极,故条形磁铁的右端应为S极,左端应为N极,故C错误;D、由图可知,接线柱接的是0~0.6A,则分度值为0.02A,则由指针位置可知电流表的读数为0.54A,故D错误.故选A.【分析】A、对小车进行受力分析,在水平地面上静止的小车,处于平衡状态,受平衡力作用;B、匀速直线运动的s﹣t图象是一条经过原点的直线;C、根据磁体外部磁感线的方向分析;D、根据电流变所选量程,确定分度值,然后再读数.2.如图所示的几个实验装置中,与动圈式话筒工作原理相同的是()A. B. C. D.【答案】D【解析】【解答】动圈式话筒是利用电磁感应工作的。
A项、B项都是电流的磁效应,C项是磁场对通电导线的作用力,D项是电磁感应实验,故答案为:D。
【分析】电磁感应:闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就产生电流,这种现象叫电磁感应,产生的电流叫感应电流.3.下列设备中,利用电磁感应原理工作的是()A. 发电机B. 电风扇C. 电热饮水机D. 白炽灯【答案】 A【解析】【分析】要解答本题需掌握:①发电机是利用电磁感应现象工作的.②电风扇的结构和电动机的原理.③电热饮水机把电能转化为内能,而白炽灯是把电能转化为内能和光能,它们主要是利用电流的热效应工作的.【解答】电磁感应现象最重要的应用是发电机;而电风扇的主要部件是电动机,电动机的原理是利用通电导体在磁场中受力运动;电热饮水机和白炽灯主要是利用电流的热效应工作的.故B、C、D不符合题意.故选A.4.首先发现电流磁效应的科学家是()A. 麦克斯韦B. 赫兹C. 奥斯特D. 法拉第【答案】 C【解析】【分析】导体中有电流通过时,在导体周围就会产生磁场,磁场方向与电流方向有关.【解答】1820年,奥斯特意外地发现载流导线的电流会作用于磁针,使磁针改变方向,也就是通电导体周围产生磁场.故选C.【点评】多了解物理学史对培养我们学习物理的兴趣是有帮助的,所以考试中也时有涉及,在学习中应注意.5.下列对有关物理学家及其所做的实验表述不正确的是()A. 托里拆利实验精确地测出大气压的数值B. 奥斯特实验证明了电流周围存在磁场C. 法拉第通过实验研究了磁场对通电导线的作用D. 焦耳最先准确地确定了电流产生的热量跟电流、电阻和通电时间的关系【答案】 C【解析】【解答】解:A、1643年,意大利科学家托里拆利实验第一次精确地测出大气压的数值,p0=1.013×105Pa,故A正确;B、奥斯特发现了通电导体周围存在磁场,即电流的磁效应,是第一个发现电现象与磁现象之间有联系的人,故B正确;C、法拉第通过实验研究了电磁感应现象,从而使人类进入了电气化时代,故C不正确;D、在大量实验的基础上,英国物理学家焦耳找出了电流产生的热量与电流、电阻、通电时间的关系,即发现了焦耳定律,故D正确.故选:C.【分析】(1)世界上第一个准确测出大气压数值的科学家是托里拆利;(2)奥斯特发现了电流的磁效应;(3)法拉第发现了电磁感应现象;(4)英国物理学家焦耳通过一系列实验发现了焦耳定律.本题考查我们对一些重要的科学家及其贡献的了解和掌握,属于物理学常识,平时要注意物理学常识知识的积累.6.以下是对电与磁部分四幅图的分析,其中错误的是()A. 如图装置闭合电路后磁针会偏转,说明电流能产生磁场B. 如图装置说明通电导线在磁场中受到力的作用C. 如图装置所揭示的原理可制造发电机D. 图中动圈式话筒应用了磁场对电流的作用【答案】 D【解析】【解答】A、这是奥斯特实验,说明通电导体周围存在磁场(即电流能产生磁场),A不符合题意。
初三物理电与磁易错剖析及解析一、电与磁选择题1.如图所示,下列描述正确的是()A. 甲图:利用灵敏电流计可以准确测量电流值B. 乙图:同名磁极相互吸引C. 丙图:比较两次实验得出压力的作用效果与受力面积的关系D. 丁图:用吸管像两乒乓球中间吹气,乒乓球靠拢【答案】D【解析】【解答】解:A、甲图灵敏电流计没有刻度值,利用灵敏电流计可以大致反映电流的大小,故A错误;B、图中是两个N极相互靠近,利用同名磁极相互排斥,故B错误;C、丙图压力和受力面积都不同,不能比较两次实验得出压力的作用效果与受力面积的关系,故C错误;D、用吸管像两乒乓球中间吹气,中间空气流速大,压强小,两边流速小,压强大,压着乒乓球向中间靠拢,故D正确.故选D.【分析】(1)利用灵敏电流计可以大致反映感应电流的大小;(2)同名磁极相互排斥;(3)压力的作用效果与压力大小和受力面积有关;(4)流速越大的地方,压强越小.2.下列四种磁体中产生的磁场,其磁场分布与其他三种磁体的磁场分布不同的是()A. 条形磁铁 B. 地磁场 C. 通电直导线 D. 通电螺线管【答案】C【解析】【解答】解:条形磁铁的中间没有磁性,但在两端磁性最强;地磁场和通电螺线管的磁场特点与条形磁铁磁体的磁场相似;通电直导线磁场的分布就是以通电直导线为圆心的一个个同心圆,越靠近通电直导线,磁性越强,磁场分布就越密.所以通电直导线磁场分布与其他三种磁体的磁场分布不同.故选C.【分析】根据条形磁铁的磁场特点、地磁场的磁场特点、通电直导线的磁场特点和通电螺线管的磁场特点进行比较,得出答案.3.下列作图中,错误的是()A. 动力F1的力臂B. 静止物体的受力分析C. 平面镜成像D. 磁体的磁场【答案】 A【解析】【解答】解:A、反向延长得出力F1的作用线,从支点作作用线的垂线,得垂足,支点到垂足的距离为动力臂L1,如图所示,故A错.B、静止在斜面上的物体受到重力(竖直向下)、支持力(垂直斜面向上)和摩擦力(沿斜面向上)的作用,三力的作用点画在物体的重心,故B正确;C、物体成的像为虚像,用虚线画出,物像关于平面镜对称,故C正确;D、在磁体外部,磁感线从N极出,回到S极,故D正确.故选A.【分析】(1)根据力臂的画法进行分析,力臂是支点到力作用线的垂线段;(2)静止在斜面上的物体受到重力、支持力和摩擦力的作用;(3)平面镜成像的特点:物体成的像为虚像,物像关于平面镜对称;(4)在磁体外部,磁感线从N极出,回到S极.本题考查了力臂的画法、力的示意图的画法、平面镜成像的画法以及磁感线的方向,属于基础题目.4.如图所示,闭合开关,导体M就会运动起来,下列说法正确的是()A. 发电机是利用这一原理工作的B. 在此过程中,机械能转化为电能C. 此实验说明磁场对通电导体有力的作用D. 同时改变电流方向和磁场方向,可以改变导体M的运动方向【答案】 C【解析】【解答】当闭合开关时,导体中有电流通过,导线会动,说明通电导体在磁场中受力的作用,C符合题意。
故答案为:C.【分析】通电导体在磁场中受力的作用而运动。
5.导线a是闭合电路的一部分,a在磁场中按图中v的方向运动时,能产生感应电滋的是()(a在A、B选项中与磁感线平行,在C、D选项中垂直于纸面)A. AB. BC. CD. D【答案】 D【解析】【解答】在电磁感应现象中,金属棒要切割磁感线需要两个条件:①金属棒与磁感线方向之间的夹角不能为0;②金属棒的运动方向与磁感线之间的夹角不能为0.A.导线a与磁感线的夹角为0,且运动方向与磁感线夹角为0,不能产生电流,故A不合题意;B.导线a与磁感线的夹角为0,但运动方向与磁感线夹角不为0,也不能产生电流,故B 不合题意;C.导线a与磁感线的夹角不为0,但运动方向与磁感线夹角为0,也不能产生电流,故C 不合题意;D.导线a与磁感线的夹角不为0,且运动方向与磁感线夹角不为0,能产生电流,故D符合题意。
故选D。
【分析】产生感应电流的条件:①闭合电路的部分导体;②做切割磁感线运动,据此判断。
6.下列现象中,电能转化为机械能的是()A. 磁场对电流作用B. 通电导体具有磁性C. 把声信息转换成电信息D. 电磁感应现象【答案】 A【解析】【解答】A.磁场对电流有力的作用,即通有电流的导体在磁场中受力运动,因此将电能转化为机械能,故A符合题意;B.通电导体有磁性,这是电流的磁效应,将电能转化为磁能,故B不合题意;C.把声信息转化为电信息,是将机械能转化为电能,故C不合题意;D.电磁感应现象将机械能转化为电能,故D不合题意。
故选A。
【分析】分析各个选项中的能量变化,哪个与题目要求相同,哪个就是正确选项。
7.如图所示,在通电螺线管(导线中箭头表示电流方向)附近放置的小磁针(黑端为N 极),静止时其指向正确的是()A. B. C. D.【答案】A【解析】【解答】解:A、根据安培定则可知,通电螺线管N极在右端,由同名磁极相互排斥,异名磁极相互吸引,可知,小磁针左端为S极,右端为N极,故A正确;B、根据安培定则可知,通电螺线管N极在上端,由同名磁极相互排斥,异名磁极相互吸引,可知,小磁针上端为S极,下端为N极,故B错误;C、根据安培定则可知,通电螺线管N极在左端,由同名磁极相互排斥,异名磁极相互吸引,可知,小磁针左端为S极,右端为N极,故C错误;D、根据安培定则可知,通电螺线管N极在左端,由同名磁极相互排斥,异名磁极相互吸引,可知,小磁针左端为S极,右端为N极,故D错误.故选A.【分析】用右手螺旋定则判断出通电螺线管的磁极,再由磁极间的相互作用规律判断小磁针静止时的磁极指向.8.下列有关电和磁的说法正确的是()A. 奥斯持发现了电流的磁效应B. 磁体周围的磁场既看不见也摸不着,所以是C. 电动机是根据电磁感应原理制成的D. 电磁铁磁性的强弱只与线圈中电流的大小有关【答案】A【解析】【解答】解:A、奥斯特发现了电流的磁效应,故A正确;B、磁体周围的磁场虽然看不见也摸不着,但的确存在,故B错误;C、电磁感应现象是发电机的制作原理,而电动机的制作原理是通电线圈在磁场中受力转动,故C错误;D、电磁铁的磁性强弱与电流的强弱和线圈的匝数有关,故D错误.故选A.【分析】(1)奥斯特发现了电流的磁效应;(2)磁场看不见、摸不着但的确存在;(3)电动机工作原理是通电线圈在磁场中受力转动;(4)电磁铁的磁性强弱与电流的强弱和线圈的匝数有关.9.从物理学角度解释诗句,下列说法与物理知识相符的是()A. “潭清疑水浅”实际上是一种光的反射现象B. “看山恰似走来迎”中描述的“山”在“走”,是以山为参照物C. “花气袭人知骤暧”说明温度越高分子的无规则运动越剧烈D. “臣心一片磁针石,不指南方不肯休”,诗中磁针指向南方的一端是磁针的N极【答案】C【解析】【解答】解:A、“潭清疑水浅”是由于光的折射产生的一种现象,A不符合题意;B、以诗人乘坐的船为参照物,山与船之间的位置发生了变化,山是运动的,所以会感觉到“看山恰似走来迎”,B不符合题意;C、“花气袭人知骤暖”说明温度越高分子无规则运动越剧烈,C符合题意;D、地球本身是一个巨大的磁体,地磁北极在地理南极附近,地磁南极在地理北极附近,小磁针在地磁场的作用下,始终指向南北方向,其中,指南的一端磁针的南(S)极,D不符合题意。
故答案为:C。
【分析】光线在同种不均匀介质中传播或者从一种介质进入另一种介质时,就会出现光的折射现象,例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的.参照物:在研究物体运动还是静止时被选作标准的物体(或者说被假定不动的物体)叫参照物;判断物体是否运动,即看该物体相对于所选的参照物位置是否发生改变即可.热运动:物体内部大量分子的无规则运动.物体的温度越高,分子运动速度越快.地磁北极在地理南极附近,地磁南极在地理北极附近.10.下列关于磁现象说法中正确的是()A. 磁感线越密集的地方磁场越弱B. 发电机是利用电磁感应原理工作的C. 地磁场的N极在地球的北极附近D. 电磁铁磁性的强弱不能通过调节电流的大【答案】B【解析】【解答】解:A、磁场中的磁感线密集的地方说明该处磁场强,磁感线稀疏的地方磁场弱,故A错误;B、发电机即通过线圈在磁场中做切割磁感线的运动,此时电路中会产生电流,是电磁感应现象,故B正确;C、地磁N极在地理南极附近,地磁S极在地理北极附近.故C错误;D、电磁铁的磁性与线圈匝数和电流大小有关,所以电磁铁的磁性强弱可以通过改变电流大小来控制,故D错误.故选B.【分析】(1)在磁场中磁感线的疏密来表示磁场的强弱.(2)闭合电路的一部分导体在磁场中做切割磁感线运动时,会产生感应电流,这叫电磁感应现象,其前提条件是施加运动,结果是产生电流.(3)地球本身是一个巨大的磁体,地磁两极和地理两极不重合.(4)电磁铁的磁性强弱与电流大小、线圈匝数多少、有无铁芯有关.11.如图所示为科研人员研制的“发电鞋”,鞋的内部安装了磁铁和线圈,当人体带动磁铁运动时,磁铁产生的磁场通过线圈,从而产生感应电流。
当人以5km/h的速度行走时,其发电的功率约为0.4W。
下列说法正确的是()A. 发电鞋工作时将电能转化为机械能B. 发电鞋是利用电磁感应原理工作的C. 发电鞋是利用电流磁效应原理工作的D. 在人以5km/h的速度行走1h的过程中,发电鞋可以产生约0.4J的电能【答案】B【解析】【解答】由题意可知,发电鞋工作时将机械能转化为电能,A不符合题意;发电鞋的原理是电磁感应现象,B符合题意,C不符合题意;发电鞋1h内产生的电能为W=Pt=0.4W×3600s=1440J,D不符合题意;故答案为:B.【分析】发电机工作时将机械能转化为电能,工作原理是电磁感应现象.12.下列实验中,能说明电动机工作原理的是()A. B. C. D.【答案】B【解析】【解答】电动机利用磁场对电流的作用力工作。
A图,研究影响电磁铁磁性强弱的因素,A不符合题意;B图,放在磁场中的导体,通过电流时,受到磁场力而运动,电动机就是利用的此原理,B 符合题意;C图,为奥斯特实验,研究电流的磁效应,C不符合题意;D图,导体切割磁感线运动时,产生电流,即电磁感应现象,D不符合题意;故答案为:B。
【分析】电磁铁的特点:①磁性的有无可由电流的通断来控制;②磁性的强弱可由改变电流大小和线圈的匝数来调节;③磁极可由电流方向来改变.磁场对电流的作用:通电导线在磁场中要受到磁力的作用.是由电能转化为机械能.应用是制成电动机.发电机的原理是根据电磁感应现象(电磁感应:闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就产生电流,这种现象叫电磁感应,产生的电流叫感应电流)制成的.13.下列教材中的探究实验,不需要控制电流一定的是()A. 探究导体电阻与长度的关系B. 探究通电导体产生的热量与电阻的关系C. 探究电功与电压的关系D. 探究电磁铁磁性强弱与线圈匝数的关系【答案】A【解析】【解答】解:A、电阻与导体的长度、材料、横截面积和温度有关,与电流大小无关,探究与长度的关系,不用控制电流一定,A正确;B、由Q=I2Rt可知,通电导体产生的热量与电路中的电流、导体的电阻和通电时间有关,要探究热量与电阻的关系,需控制电流和通电时间一定,B错误;C、由W=UIt可知,要探究电功与电压的关系,需使电流和通电时间一定,C错误;D、电磁铁磁性强弱与电流大小和线圈匝数有关,要探究电磁铁磁性强弱与线圈匝数的关系,需控制电路中的电流相同,D错误.故选A.【分析】若所探究的物理量与电流及其他因素有关,探究过程中需控制电流一定,根据各项分析即可得出结论.14.关于如图所示的电和磁知识,下列描述错误的是()A. 电动机是利用通电导体在磁场中受到力的作用来工作的B. 有金属外壳的家用电器外壳不接地会有安全患C. 梳头后的塑料梳子能吸引小纸屑是因为梳子具有磁性D. 磁悬浮列车是利用电流的磁效应来工作的【答案】 C【解析】【解答】解:A、电动机是利用通电导体在磁场中受到力的作用来工作的,故A 正确;B、有金属外壳的家用电器使用的三孔插座,避免金属外壳带电接触后发生触电事故,故B 正确;C、塑料梳子和头发摩擦,塑料梳子因摩擦而带电,吸引碎纸屑;属于摩擦起电现象;故C 错误;D、磁悬浮列车是利用电流的磁效应来工作的,故D正确.故选C.【分析】(1)明确通电导线在磁场中受力的作用后,可以使导线在磁场中产生运动;(2)有金属外壳的家用电器使用的插座;(3)两种不同物质组成的物体相互摩擦后,物体能吸引轻小物体的现象是摩擦起电;(4)磁悬浮列车是利用电流的磁效应来工作.15.下列由学校生活联想到的物理知识中,错误的是()A. 做操时排直队伍,利用了光沿直线传播原理B. 电风扇转动,利用了电磁感应原理C. 用力踢球,脚感到痛,是因为物体间力的作用是相互的D. 湿衣服放在通风处干得快,是通过加快表面上的空气流速来加快蒸发的【答案】B【解析】【解答】解:A、做操时排直队伍,利用了光沿直线传播原理,故A正确,不合题意;B、电风扇转动,利用了通电导线在磁场中受力转动的原理,故B错误,符合题意;C、用力踢球,脚感到痛,是因为物体间力的作用是相互的,故C正确,不合题意;D、湿衣服放在通风处干得快,是通过加快液面上的空气流速来加快蒸发的,故D正确,不合题意.故选B.【分析】(1)光在均匀介质中直线传播;(2)电动机是利用了通电导线在磁场中受力转动的原理;(3)物体间力的作用是相互的;(4)影响蒸发的因素有温度、液体表面积、液体表面上方的空气流动.16.如图所示,甲、乙、丙、丁是四幅实验图,下列说法正确的是()A. 甲实验说明同名磁极相互吸引,异名磁极相互排斥B. 乙实验说明闭合电路的部分导体在磁场中做切割磁感线运动时,导体中就产生电流C. 丙实验说明利用磁场可以产生电流D. 丁实验说明机械能可以转化为电能【答案】B【解析】【解答】解:A、两磁铁悬挂起来,当同名磁极相对时,相互排斥;当异名磁极相对时,相互吸引,故A 不正确;B、导线与灵敏电流计相连,闭合电路时,当导体在磁场中做切割磁感线的运动时,灵敏电流计发生偏转,说明了电磁感线现象,故B正确;C、导线内通以电流后,放在其周围的小磁针会发生偏转,说明通电导线周围存在磁场,故C不正确;D、导体棒与电源相连,当通以电流时由于受磁场力的作用,导体棒会发生运动,故说明通电导体在磁场中受磁场力的作用,是电能转化为机械能,故D不正确.故选B.【分析】由实验的装置及实验现象可知实验的原理及意义.17.如图所示,下列关于物理实验表述正确的是()A. 图甲实验揭示了电流的周围存在磁场。
