室内分布系统工程施工规范详解(图文并茂版)

.....................................室内分布(WLAN)施工规范目录室内分布施工规范 (2)1.有源设备安装规范： (2)2.无源设备安装规范： (4)2.1 天线安装规范： (4)3.1 馈线安装规范： (7)4.1 设备箱安装规范： (11)5.1 电源安装规范： (13)6.1 地线走线规范： (16)7.1 标签制作粘贴规范： (18)8.1 弱电间内移动设备安装要求： (19)9.1 网线施工规范： (21)10.1 AP设备安装规范： (23)11.1 交换机安装规范： (33)3、逆变器安装规范： (36)4、室内不间断电源（UPS）： (39)5、室外不间断电源（UPS）： (51)结束语 (66)室内分布施工规范:室内分布系统的设备可以根据是否需要加载电源分为有源设备和无源设备。

有源设备主要包括：微蜂窝、BBU、无线直放站、干线放大器、RRU、光纤直放站近端机、光纤直放站远端机、交换机、ONU、POE供电模块等设备。

无源设备主要包括：各类无源功分器、耦合器、合路器、衰减器、馈线、泄露电缆、天线、AP等。

1.有源设备安装规范：1.1 安装位臵符合设计方案的要求，并且垂直、牢固；1.2 安装位臵必须保证无强电、强磁和强腐蚀性设备的干扰；1.3 安装场所应干燥、灰尘小、且通风良好；1.4 安装位臵满足主设备的调测、维护和散热需要；1.5 安装位臵便于馈线、电源线、地线的布线，三线要分离；布防整齐1.6 设备尽量安装在室内。

安装主机的室内不得放臵易燃品；室内温度、湿度不能超过-2-主机工作温度、湿度的范围；对于背部散热的主设备，不能贴墙固定，必须用支架固定，保持与墙壁留有一定的距离，便于散热，对于室外安装的设备，须做好防雨防晒、防盗、防破坏的措施。

根据站点周围环境和治安情况，必要时应安装防盗笼（防雨罩、防盗笼、PVC线槽为特殊辅材）；1.7 主机挂壁安装时，在弱电井或机房内安装，主机底部距离地面为1.5米，主机底部或顶部应与其它原有壁挂设备底部或顶端保持在同一水平线上；在公共区域安装时，主机安装位臵达到一般人员无法触及的位臵，同时又便于维护人员维护，业主有特殊要求可以根据实际环境安装；设备安装整齐且高度适合设备安装整齐且高度适合1.8 主设备在开通前必须接地良好，电源要采用空开+插座形式安装，三线要分离；1.9 当有两个以上主机设备需要安装时，设备的间距应大于0.2 米，并整齐安装在同一水平线（或垂直线）上；2.0 室分系统的无线直放站、光纤直放站近端、远端和干放必须安装监控模块并保证监控工作状态正常，必须保证告警信息能够正常发回网管系统，保证在网管系统下进行监-3-控，所有设备和监控系统必须符合《中国移动直放站网管监控协议》要求；2.无源设备安装规范：无源设备主要包括：各类无源功分器、耦合器、合路器、衰减器、天线和AP等设备，无源设备要求支持800~2500MHz 全频段。

室内分布系统工程规范⏹主机（微蜂窝、干线放大器）架设规范1.主机应尽量选取干燥通风不易被非专业人员接触的位置。

2.主机的安装应选择便于维护的位置，机架水平、稳固。

3.所有有源设备加装馈线接地件，接地件与大楼地网连接，各设备不能串联接地。

要求采用16平方的接地线，并用螺丝紧固。

4.主机安放位置应避免强电干扰。

5.为主机引入电源时应加入10安培的空气开关。

6.设计时应避免干放之间的串联而增大信号的噪声。

7.明确干放MS、BS的接口方向，正确连接电缆。

⏹工程布线规范1.电缆线辅放的具体路由、位置与施工图一致，符合施工图的要求。

2.工程中所有明线原则上要求全部套PVC管或软管，并在PVC管上粘贴移动标签。

3.所有电缆避免与强电及接地线并行走线。

4.电缆线本身应确保外皮无损坏现象。

5.电缆线转弯圆滑，顺其自然，8D电缆最小曲率半径大于60MM，1/2电缆最小曲率半径大于125MM。

6.在井道内电缆布线应符合以下要求：1)每根电缆线都平直整齐。

2)电缆线相互之间紧密靠拢、平行，不得交叉、扭曲。

3)电缆理顺成束，用尼龙线扎绑扎于井道或走道的横档上，但不能勒伤电缆线。

4)电缆连续上下弯的垂直部分，应进行空绑。

5)尼龙线扎扎紧后多余部分必须剪去。

7.槽道内电缆布线应符合下面要求：1)电缆顺直，无扭绞、打结现象，但电缆亦不得笔直拉紧。

2)低高槽道间电缆的上下应在同侧，避免交叉。

3)电缆跨出槽道下线，应在电缆拖架上绑扎。

4)电缆严禁溢出槽道。

8.顶棚内电缆一般应沿墙边走线，每隔2M将电缆理顺成束扎紧，并视顶棚内部实际结构情况把电缆束扎紧固定。

9.每根电缆两端必须粘贴移动标签，井道内及较长的电缆（大于20M）须在电缆中部加贴标签。

标签应粘贴于显著位置，要求整齐、美观。

10.主干电缆（如管井和机房内的馈线）要求粘贴标示电缆走向的标签。

注：在布线过程中，不能损坏建筑物内原有的各种设施。

⏹接头制作规范1.根据实际需要截取相应长度的电缆。

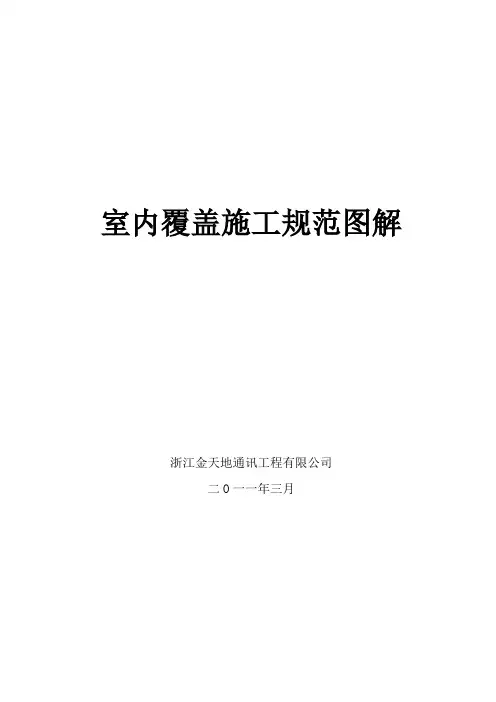

室内覆盖施工规范图解浙江金天地通讯工程有限公司二O一一年三月前言随着通信行业不断发展和城市建设不断更新，移动网络信号需要做到无缝覆盖用来满足消费客户的需求。

为提高分布系统的工程质量，达到良好的室内覆盖和改善室内通信的质量，提高客户对移动网络的满意度，利用室内分布系统解决上述问题，得到了较为广泛的应用。

但由于室内分布系统工程的特殊性，点多面广，施工难度大等，工程质量良莠不齐，由此而引发室内网络质量下降，甚至于根本无法达到覆盖要求。

为了更好地开展室内分布系统工程项目，提高工程质量，结合本项目验收过程中所遇到的问题，特制定此施工规范指导进行说明，本指导中配以大量的图片案例说明，可以帮助用户更直观的理解和参照。

第一章室内覆盖工程安装规范（图解说明）一、有源设备安装（图解说明）1.1 直放站设备安装严格按照说明书的介绍进行，安装牢固平整。

设备上要有移动标志，安装时应用相应的安装件进行牢固固定。

二、无源器件安装（图解说明）2.1室内天线安装2.1.1 天线位置地线电源线标签2.1.2天线固定若为挂墙式天线，必须牢固地安装在墙上，保证天线垂直美观，并且不破坏室内整体环境。

天线安装在天花吊顶内的吸顶，必须用天线支架对天线做牢固固定。

2.1.3天线安装天线放置要平稳牢固，如果垂直放置，安放位置要合理美观。

室内天线接头要用胶带包扎做防水处理，然后用塑料黑胶带缠好，胶带做到平整、少皱、美观，安装完天线后要擦干净天线。

为了便于维护，吸顶天线尽量安装在天花吊顶2.2室外天线安装要求天线架做好防氧化处理，安装牢固，标签明确，远离避雷网，严禁沿避雷网捆扎馈线。

2.3其他无源器件安装2.3.1 无源器件应用扎带、固定件牢固固定，不允许悬空无固定放置。

贴有移动标签，安装牢固、美观、不破坏室内整体环境天线周围不能受到障碍物阻挡，会影响天线覆盖效果合路器贴有移动标签，布放贴有移动标签，布放合理功分器固定件牢固固定，不允许悬空无固定二功分器件悬空无固定，且未粘贴标签；三、线缆布放（图解说明）3.1 馈线布放3.1.1 馈线必须按照设计文件（方案）的要求布放，要求走线牢固、美观，不得有交叉、扭曲、裂损情况。

室内分布系统施工规范中国联合网络通信集团有限公司移动网络建设部二○一二年十二月目录一、总则 (1)二、工程安装 (1)2.1主机安装 (1)2.1.1安装环境 (1)2.1.2安装方式 (1)2.1.3主机挂架的安装 (1)2.1.4附件安装 (3)2.2天线部分的安装 (4)2.2.1天线架安装 (4)2.2.2天线安装 (4)2.3连接 (4)2.3.1射频连接 (4)2.3.2电源连接 (5)2.3.3地线连接 (6)2.3.4光路连接 (6)2.4走线 (6)2.4.1射频走线 (6)2.4.2电源走线 (8)2.4.3地线走线 (8)2.4.4机房走线 (9)2.5密封 (9)2.6标识 (9)2.6.1标签要求 (9)2.6.2标签编号格式 (10)三、施工管理 (11)3.1施工出发前的工作准备 (11)3.2施工注意事项 (12)3.3施工记录 (12)3.4环境卫生 (12)一、总则1）为保证移动通信室内分布系统工程的施工质量，明确工程质量监查的技术规范，特制定本施工规范。

为保证系统能够可靠运行，必须严格按照本规范及相关作业指导书进行施工。

2）本规范既是工程部进行工程管理与工程施工的技术指导标准，又是工程质量管理部门对室内分布系统工程进行质量检查的依据。

3）当本规范与国家标准及规范有矛盾时，应以国家标准及规范为准。

4）本规范未尽事宜，参照相应国家标准或行业标准。

二、工程安装2.1主机安装2.1.1安装环境安装位置必须保证无强电、强磁和强腐蚀性设备的干扰；主机安装场所应干燥、灰尘小、且通风良好；主机安装位置便于馈线、电源线、地线的布线；主机尽量安装在室内。

安装主机的室内不得放置易燃品；室内温度、湿度不能超过主机工作温度、湿度的范围；2.1.2安装方式主机挂壁式安装时，主机底部距离地面为1米以上，在联通机房、交换机房等特殊机房内安装时，主机底部或顶部应与其它原有壁挂设备底部或顶端保持在同一水平线上；主机落地式安装时，龙门架底座或主机座应与墙壁距离0.8米，在联通机房、交换机房等特殊专用设备机房内安装时，应与原有设备保持整体协调。

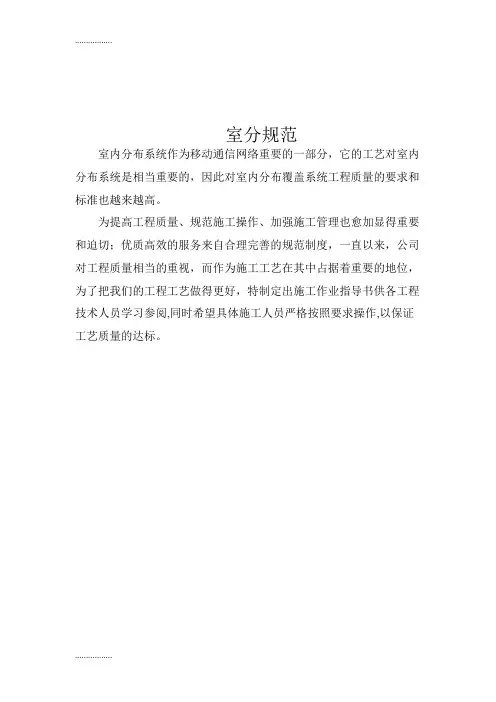

室分规范室内分布系统作为移动通信网络重要的一部分，它的工艺对室内分布系统是相当重要的，因此对室内分布覆盖系统工程质量的要求和标准也越来越高。

为提高工程质量、规范施工操作、加强施工管理也愈加显得重要和迫切；优质高效的服务来自合理完善的规范制度，一直以来，公司对工程质量相当的重视，而作为施工工艺在其中占据着重要的地位，为了把我们的工程工艺做得更好，特制定出施工作业指导书供各工程技术人员学习参阅,同时希望具体施工人员严格按照要求操作,以保证工艺质量的达标。

一、工程安装简介 (3)二．工程安装说明 (3)2.1 有源设备安装 (3)2.1.1 室内分布有源设备安装 (3)2.1.2 光纤直放站近端机 (6)2.2 合（分）路器安装 (8)2.2.1 安装要求及说明 (9)2.2.2 工程安装实例 (9)2.2.3 注意事项 (9)2.3 天线的安装 (10)2.3.1 施主天线安装 (10)2.3.2 室内小板状天线安装 (15)2.3.3 电梯内天线安装 (15)2.3.4 室内吸顶天线安装 (17)2.4 . 无源器件安装 (21)2.4.1 安装要求及说明 (21)2.4.2 安装实例 (22)2.5 馈线布放 (22)2.5.1 安装要求 (22)2.5.2 安装说明 (24)2.5.3 安装实例 (27)2.6 有源设备电源安装 (27)2.6.1 安装要求 (27)2.6.2 走线要求及说明 (27)2.7 射频连接 (28)2.8 器件标注 (28)2.9 接地 (30)2.9.1 设备接地 (30)2.9.2 室外馈线接地 (30)2.10 机房走线 (31)三、附录 (31)3.1 接头装配说明 (31)3.1.1 1/2 接头 (32)3.1.2 7/8 接头 (34)一、工程安装简介室内分布系统工程安装主要包括：有源设备的安装、天线的安装、馈线的布放、器件的安装及连接等。

二．工程安装说明2.1 有源设备安装有源设备主要是指直放站、干线放大器、光纤直放站近端单元、远端单元，有源分布系统的近端单元、远端单元等，根据不同设备的安装特点，下面主要介绍两种有源设备的安装方式及要求（其它设备的安装可以类比以下两种设备的安装方式）：（1）室内分布有源设备安装（2）光纤直放站近端机安装2.1.1 室内分布有源设备安装2.1.1.1 安装要求a. 设备的安装位置符合设计文件（方案）的要求。

室内分布系统室内分布系统解决的问题近年来，随着移动通信的快速发展，移动电话已逐渐成为人民群众日常生活中广泛使用的一种现代化通信工具，同时广大移动用户对移动通信服务质量的要求也越来越高，他们已不再单单满足于良好的室外移动通信服务，而且也要求在室内（特别是星级酒店、大型商场、高级写字楼等）能享受优质的移动通信服务。

而现代建筑由于多以钢筋混凝土为骨架，再加上全封闭式的外装修，对无线电信号的屏蔽衰减特别厉害，使通话质量严重下降。

具体影响如下，在大型建筑的低层、地下商场、地下停车场等环境下，基站接收信号十分微弱，导致手机无法正常使用，形成了信号覆盖的盲区；在大型建筑的中间楼层，由于手机可以接收到周围多个不同基站的信号，使基站信号发生重叠，产生乒乓效应，严重影响了手机的正常使用；在大型建筑的高层部分，进入室内的无线信号非常杂乱，既有附近几个基站的信号，也有不远处基站的信号通过直射、折射、反射、绕射等方式进入室内，导致室内接收信号忽强忽弱极为不稳定，同频、邻频干扰十分严重。

手机在这种环境下使用，在空闲状态时小区重选频繁，在通话过程中频繁进行切换，话音质量受到极大影响，容易产生掉话现象。

另外，在有些建筑物内，虽然手机能够正常通话，但是用户密度太大，信道十分拥挤，手机上线困难。

因此，如何解决好室内信号的覆盖问题，满足广大用户的需求，提高网络质量，已变得越来越重要，也成为网络优化工作的一个重点。

为解决以上所说的室内信号覆盖不理想的问题，目前最有效的解决方法是在建筑物内安装室内覆盖分布系统。

就是将基站的信号通过有线方式直接引入到室内的每一个区域，再通过小型天线将基站信号发送出去，从而达到消除室内覆盖盲区、抑制干扰的目的，为楼内的移动通信用户提供稳定、可靠的室内信号，使用户在室内也能享受高质量的移动通信服务。

室内分布系统概述1、室内分布系统的组成室内分布系统主要由三部分组成：信号源设备（微蜂窝、宏峰窝基站或室内直放站）；室内布线及其相关设备（同轴电缆、光缆、泄漏电缆、电端机、光端机等）；干线放大器、功分器、耦合器、室内天线等设备。

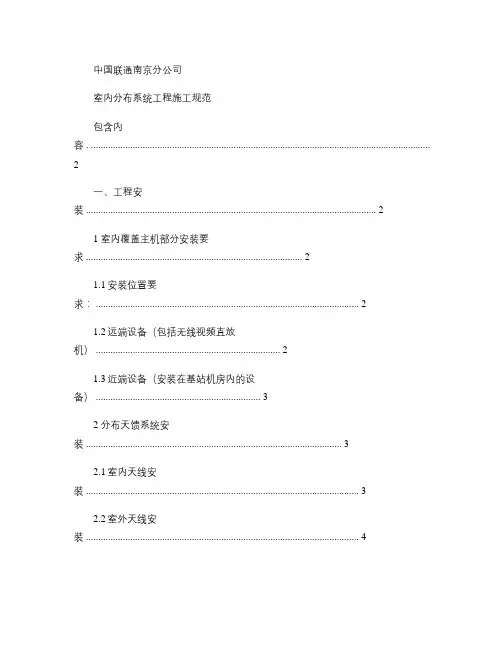

中国联通南京分公司室内分布系统工程施工规范包含内容 . (2)一、工程安装 (2)1 室内覆盖主机部分安装要求 (2)1.1安装位置要求： (2)1.2远端设备（包括无线视频直放机） (2)1.3近端设备（安装在基站机房内的设备） (3)2 分布天馈系统安装 (3)2.1室内天线安装 (3)2.2室外天线安装 (4)3馈线布放 (4)4无源器件安装 (7)5电源线连接 (7)6地线连接 (8)7 尾纤的布放 (9)8标签要求 (9)二、安全要求 (9)三、工程结束 (11)室内分布系统工程联通施工规范包含内容一、工程安装为保证系统能够长期可靠运行，控制工程施工安全，保证工程施工质量，必须严格按规范及相关作业指导书进行。

1 室内覆盖主机部分安装要求1.1安装位置要求：(1安装位置无强电、强磁和强腐蚀性设备的干扰(2安装位置保证主设备便于调测、维护和散热需要(3主机在条件允许的情况下尽量安装在室内；对于室外安装的主机，须做防雨防晒、防破坏的措施(4主机的安装位置应符合设计要求，并且垂直、牢固；如有设备的安装位置需要变更，必须征得设计和建设单位的同意，并办理设计变更手续1.2远端设备（包括无线视频直放机）(1室内安装的主机，室内不得放置易燃物品；室内的温度、湿度不能超过主机正常工作温度、湿度的范围(2当有两个以上主机设备需要安装时，设备的间距应大于0.5米，并整齐安装在同一水平线（或垂直线）上(3主机壁挂式安装，主机底部距地面1.2m(4主机落地安装，主机应与墙壁距0.8m(5主机安装步骤参照使用说明书进行1.3近端设备（安装在基站机房内的设备）(1近端主机位置安装正确，要符合联通公司对机房设备的安放要求。

(2近端主机与设备架的加固应符合设备装配要求；(3近端主机要设备架固定的，需满足《通信设备工程安装施工规范》2 分布天馈系统安装2.1室内天线安装(1若为挂墙式天线，必须牢固地安装在墙上，保证天线垂直美观，并且不破坏室内整体环境，其高度和位置符合设计文件的要求。

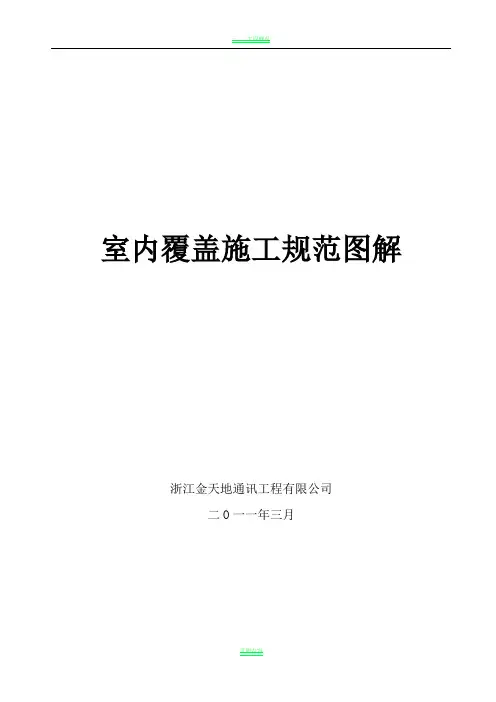

室内覆盖施工规范图解浙江金天地通讯工程有限公司二O一一年三月前言随着通信行业不断发展和城市建设不断更新，移动网络信号需要做到无缝覆盖用来满足消费客户的需求。

为提高分布系统的工程质量，达到良好的室内覆盖和改善室内通信的质量，提高客户对移动网络的满意度，利用室内分布系统解决上述问题，得到了较为广泛的应用。

但由于室内分布系统工程的特殊性，点多面广，施工难度大等，工程质量良莠不齐，由此而引发室内网络质量下降，甚至于根本无法达到覆盖要求。

为了更好地开展室内分布系统工程项目，提高工程质量，结合本项目验收过程中所遇到的问题，特制定此施工规范指导进行说明，本指导中配以大量的图片案例说明，可以帮助用户更直观的理解和参照。

第一章 室内覆盖工程安装规范（图解说明）一、有源设备安装（图解说明）1.1 直放站设备安装严格按照说明书的介绍进行，安装牢固平整。

设备上要有移动标志，安装时应用相应的安装件进行牢固固定。

二、无源器件安装（图解说明）2.1室内天线安装 2.1.1 天线位置2.1.2天线固定若为挂墙式天线，必须牢固地安装在墙上，保证天线垂直美观，并且不破坏室内整体环地线电源线标签境。

天线安装在天花吊顶内的吸顶，必须用天线支架对天线做牢固固定。

2.1.3天线安装天线放置要平稳牢固，如果垂直放置，安放位置要合理美观。

室内天线接头要用胶带包扎做防水处理，然后用塑料黑胶带缠好，胶带做到平整、少皱、美观，安装完天线后要擦干净天线。

2.2室外天线安装要求天线架做好防氧化处理，安装牢固，标签明确，远离避雷网，严禁沿避雷网捆扎馈线。

2.3其他无源器件安装2.3.1 无源器件应用扎带、固定件牢固固定，不允许悬空无固定放置。

三、线缆布放（图解说明） 3.1 馈线布放3.1.1 馈线必须按照设计文件（方案）的要求布放，要求走线牢固、美观，不得有交叉、扭曲、裂损情况。

当跳线或馈线需要弯曲布放时，要求弯曲角保持圆滑。

3.1.2 穿竖线要按图纸布放，竖线在排列有序，以方便以后器件的制作，竖线要直，做到方便检查，布局美观，如果业主要求穿PVC 管，扎带每1米一个、剪齐、方向一致。

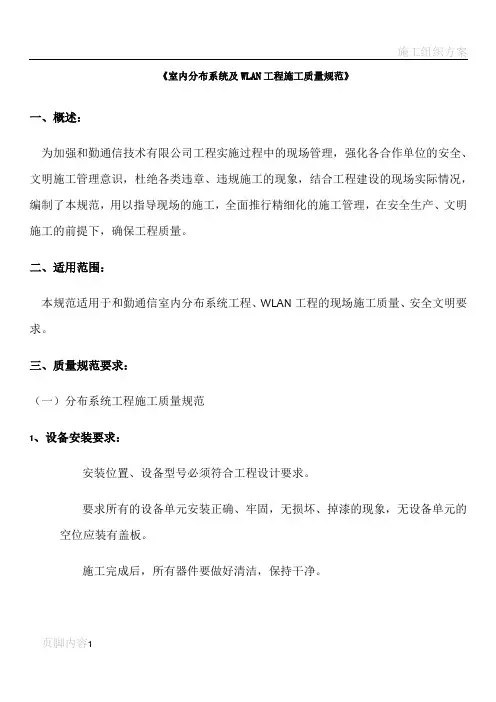

《室内分布系统及WLAN工程施工质量规范》一、概述：为加强和勤通信技术有限公司工程实施过程中的现场管理，强化各合作单位的安全、文明施工管理意识，杜绝各类违章、违规施工的现象，结合工程建设的现场实际情况，编制了本规范，用以指导现场的施工，全面推行精细化的施工管理，在安全生产、文明施工的前提下，确保工程质量。

二、适用范围：本规范适用于和勤通信室内分布系统工程、WLAN工程的现场施工质量、安全文明要求。

三、质量规范要求：（一）分布系统工程施工质量规范1、设备安装要求：安装位置、设备型号必须符合工程设计要求。

要求所有的设备单元安装正确、牢固，无损坏、掉漆的现象，无设备单元的空位应装有盖板。

施工完成后，所有器件要做好清洁，保持干净。

2、电缆连接要求：外部电缆包括：射频线、传输线、信号线、电源线、地线、外部告警线等。

所有电缆走线应保持顺畅，不能有交叉和空中飞线的现象。

连到设备的电源线不能和其他电缆捆扎在一起。

有源设备应有良好接地，并应用16平方毫米的接地线与建筑物的主地线连接。

所有与设备相连的电缆连接要求整齐、美观，连线的两端的接头接触良好，不得有松动现象，馈线连接处驻波比须小于1.5。

2.1馈线布放要求同轴电缆所经过的线井应为电气管井（弱电井），不得使用风管或水管管井。

同轴电缆应尽量在线井和吊顶内的线槽布放，走线美观，并按规定用扎带进行牢固固定，且不得于其他厂家的馈线及电线绑扎在一起。

同轴电缆的连接头必须牢固安装，接触良好，并做防水密封处理。

电缆头的规格型号必须与射频同轴电缆相吻合。

电缆冗余长度应适度，各层的开剥尺寸应与电缆头相适合。

电缆头的组装必须保证电缆头口面平整，无损伤、变形，各配件完整无损。

电缆头与电缆的组合良好，内导体的焊接或插接应牢固可靠，电气性能良好。

芯线为焊接式的电缆头，焊接质量应牢固端正，焊点光滑，无虚焊、无气泡，不损伤电缆绝缘层。

焊剂宜用松香酒精溶液，严禁使用焊油。

芯线为插接式的电缆头，组装前应将电缆芯线（或铜管）和电缆头芯子的接触面清洁干净，并涂防氧化剂后再进行组装。
