茶庵三组综合楼工程专项施工组织设计湖北嘉盛建筑工程有限公司二0一一年10月23日施工组织设计(方案)报审表工程名称:嘉鱼县茶庵三组综合楼编号:致:(监理单位)我方已根据施工合同的有关规定完成了满堂脚手架专项施工组织设计(方案)的编制,并经我单位上级技术负责人审查批准,请予以审查。
附:满堂脚手架施工组织设计(方案)承包单位(章)项目经理日期审查意见:项目监理机构总/专业监理工程师日期施工组织设计审批表工程名称嘉鱼县茶庵三组综合楼建设面积结构砖混、框架层数合同造价合同工期建设单位设计单位嘉鱼县嘉惠建筑勘探有限公司施工单位湖北嘉盛建筑工程有限公司施工单位编制人:审批意见:技术科:日期:监理单位审核意见:总/专业监理工程师:日期:建设单位审核意见:建设方代表:日期:一、编制依据:1、现场施工的条件和要求2、装修施工图纸5、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)6、《建筑施工手册》第四版二、工程概况工程名称为嘉鱼县茶庵三组综合楼,兴建单位是湖北嘉盛建筑工程有限公司,设计单位是嘉鱼县嘉惠建筑勘探有限公司。
建筑物顶砼楼面(标高为3.9m),该砼楼面板需要搭设钢管顶架作模板支撑。
其中单梁截面面积最大为0.45m2。
三、施工方案高支模采用扣件式满堂钢管脚手架,使用Ф48mm、壁厚 3.5mm钢管,立杆采用2.9~3.5m钢管,纵横水平杆采用6m钢管,水平剪刀撑采用6m钢管。
1、施工流程:场地清理→弹立杆定位轴线→排放纵向扫地杆→竖立杆→将纵向扫地杆与立杆连接→安装横向扫地杆→安装纵向水平杆→安装横向水平杆→安装水平剪刀撑2、脚手架的设置:①、脚手架立杆纵横距为0.9m,其中600×800mm梁纵距为0.9m,横向间距为0.3m,竖向支撑采用单立杆,并用对接扣件相互错开对接,且不能在同一步距内,下端第一杆采用3m杆和4m杆相互错开。
②、纵横水平杆采用6m钢管,纵横向间距均为0.9m, 600×800mm梁纵距为0.9m, 梁底横向间距为0.3m连续设置,步距均为1.5m。
综合楼脚手架施工方案一、工程概述本综合楼位于具体地址,总建筑面积为X平方米,建筑高度为X米,结构形式为具体结构类型。
为满足施工需求,确保施工安全,特制定本脚手架施工方案。
二、编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)2、《建筑结构荷载规范》(GB50009-2012)3、《钢结构设计规范》(GB50017-2017)4、本工程施工图纸及相关文件三、脚手架选型根据本工程的特点和施工要求,选用扣件式钢管脚手架。
四、脚手架搭设参数1、立杆横距为X米,立杆纵距为X米,步距为X米。
2、内立杆距建筑物外墙距离为X米。
3、连墙件采用两步三跨设置,竖向间距为X米,水平间距为X米。
五、材料要求1、钢管:选用外径为 48mm,壁厚为 35mm 的焊接钢管,其质量应符合现行国家标准《碳素结构钢》(GB/T700-2006)中 Q235-A 级钢的规定。
钢管表面应平直光滑,不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。
2、扣件:采用可锻铸铁制作的扣件,其材质应符合现行国家标准《钢管脚手架扣件》(GB15831-2006)的规定。
扣件在螺栓拧紧扭力矩达 65N·m 时,不得发生破坏。
3、脚手板:选用竹笆脚手板,其宽度为X米,长度为X米。
竹笆脚手板应平铺,铺满、铺稳,两端用 14 号镀锌钢丝固定在纵向水平杆上。
4、安全网:选用密目式安全立网,其网目密度不应低于 2000 目/100cm²,耐贯穿性试验不应穿透,16×18m 的单张网重量在3kg 以上,颜色应满足环境效果要求,选用绿色。
安全网必须有产品生产许可证和质量合格证,以及由相关建筑安全监督管理部门发放的准用证。
六、脚手架搭设流程1、地基处理平整场地,清除障碍物,对地基进行夯实。
在地基上浇筑厚度为Xcm 的 C20 混凝土垫层,宽度超出脚手架外立杆X米。
2、放置垫板在混凝土垫层上放置厚度为Xmm 的木垫板,垫板长度不少于2 跨,宽度不小于 200mm。
一、工程概况综合楼为地上5层,采用混凝土框架构造及现浇板屋面,屋顶设绿化,设一层地下室。
综合楼旳房屋建筑工程外墙修补,室内装修工程均需要搭设脚手架。
高度最大是综合楼外墙立面,约23米;此外室内装修旳满堂脚手架高度为7米;位于外墙面制作玻璃幕墙旳脚手架高度为14.7米。
二、施工准备及材料状况本工程采用扣件落地式钢管双排外脚手架,钢管采用Φ48*3.5钢管,扣件采用可锻铸铁扣件,脚手板采用王格栅,连墙件采用钢管、扣件刚性连墙件。
外防护采用密肋式安钢全封闭施工。
采用旳钢管、扣件、脚手板安全网按规范JBJ130-进行检查验收,不合格产品不得使用,经检查合格旳构配件按品种、规格分类,堆放整洁、平稳,做到文明施工。
三、脚手架旳地基与基础脚手架地基运用基坑支护平台混凝土进行硬化,混凝土硬化厚度不不不小于10cm。
地基承载能力可以满足外脚手架旳搭设规定。
脚用架底座底面标高高出自然地坪5cm,脚手架基础验收合格后,按规定放线定位,再进行下一步工作。
四、脚手架旳搭设按本工程规定,脚手架旳搭设高度最高为25米,立杆步距为1.8米,立杆横距为1 .3米,立杆纵距La为1.8米,连墙件按三步三跨设置(详设计计算书)。
1、脚手架按施工进度搭设,一次搭设高度不超过相邻连墙件二步,每搭设完一步脚手架后,校恰好步距、纵距、横距立杆旳垂直度。
搭设钢管所有采用外径48mm管,在定位后,安装好钢制网格栅,做底座,再进行脚手架搭设。
开始搭设置杆时,每隔6跨设置一根抛撑,直至连墙件安装稳定后,才可拆除。
当搭至有连墙件旳构造点时,在搭设完该处旳立杆,纵向水平杆,横向水平杆后,立即设置连墙件,相邻立杆旳对接扣件不得在同一高度内,错开距离不得不不小于500 mm,各接头中心至主节点旳距离不不小于步距旳1/3,立杆顶端高出女儿墙上皮1米。
2、纵向水平杆搭设在立杆内侧,长度不不不小于3跨,采用对接扣件连接。
纵向水平杆四面交圈,用直角扣件与外角部立杆固定。
4.1扣件式钢管脚手架的构造要求及技术措施4.1.1地基处理肥槽回填土采用2:8灰土分层夯实,密实度采用环刀取样进行试验,表面用C10混凝土进行硬化,厚度为10cm。
东、西两侧外脚手架以硬化的回填土作为基础,南、北两侧外脚手架则以地下一层顶板作为基础,所有的基础必须平整。
基础上、底座下设置垫板,其厚度不小于5cm,布设必须平稳,不得悬空。
并在东、西两侧距脚手架外立杆50cm处设一浅排水沟(做法见附图012所示)。
4.1.2立杆主楼35m以下脚手架采用双排双立杆,35m以上脚手架采用双排单立杆,南、北两侧的裙房采用双排单立杆。
立杆顶端高出结构檐口上皮1.5m,双立杆应采用双管底座、单立杆应采用单管底座(现场制作,构造见附图012所示)。
立杆接头采用对接扣件连接,立杆与大横杆采用直角扣件连接。
接头交错布置,两个相邻立柱接头避免出现在同步同跨内,并在高度方向错开的距离不小于50cm;各接头中心距主节点的距离不大于60cm。
上部单立杆与下部双立杆交接处,采用单立杆与双立杆之中的一根对接连接。
主立杆与辅立杆采用旋转扣件连接,扣件数量不应少于2个,见附图012所示。
4.1.3大横杆大横杆置于小横杆之下,在立柱的内侧,用直角扣件与立柱扣紧;其长度大于3跨、不小于6m,同一步大横杆四周要交圈。
大横杆采用对接扣件连接,其接头交错布置,不在同步、同跨内。
相邻接头水平距离不小于50cm,各接头距立柱的距离不大于50cm,见附图012所示。
4.1.4小横杆每一立杆与大横杆相交处(即主节点),都必须设置一根小横杆,并采用直角扣件扣紧在大横杆上,该杆轴线偏离主节点的距离不大于15cm。
小横杆间距应与立杆柱距相同,且根据作业层脚手板搭设的需要,可在两立柱之间再等间距设置增设1~2根小横杆,其最大间距不大于75cm。
小横杆伸出外排大横杆边缘距离不小于10cm;伸出里排大横杆距结构外边缘15cm,且长度不大于44cm。
但方案中主楼部位同步内有29根小横杆超过这一限制,要在作业层采取钢管三角斜撑的方式予以加固。
综合楼脚手架专项施工方案一、工程概述二、施工准备工作1.安全防护:施工现场设置明显的安全警示标志,确保施工区域的安全。
安装安全网和安全带,保证高处作业的安全。
2.材料准备:根据施工图纸和设计要求,采购相应的脚手架材料,包括钢管、连接件、脚轮等。
3.脚手架搭建:按照设计和图纸要求,搭建脚手架结构,确保其稳固牢靠。
4.设备调试:对脚手架及相关设备进行检测和调试,确保工作正常。
5.施工人员:合理安排施工人员,确保施工人员具备相应的证书和技能。
三、施工过程1.搭建脚手架1.1研究设计要求,绘制脚手架搭建图纸。
1.2安装打地脚基础,确保其稳固。
1.3按照图纸要求,对主体脚手架进行搭建,包括立杆、联接杆、横杆、纵横杆等。
1.4对脚手架进行稳固性检测,确保其能够承受工作载荷。
2.外立面修复2.1清理施工区域,确保墙面干净。
2.2对墙面进行损坏程度评估,确定修复方案和材料。
2.3进行外立面修复工作,包括填充、抹灰、打磨等。
2.4对修复后的墙面进行验收,确保达到设计要求。
3.外立面装饰3.1清理修复后的墙面,确保干净。
3.2根据设计要求,选择相应的装饰材料。
3.3进行外立面装饰工作,包括安装饰面板、涂料等。
3.4进行最终的整体验收,确保装饰效果和施工质量。
四、安全措施1.安全防护:明确施工区域,设置围挡和警示标志,确保施工区域的安全。
2.脚手架搭建:根据相关规定和要求,搭建脚手架结构,保证其稳固可靠。
3.施工人员安全:施工人员必须佩戴安全帽、安全鞋等个人防护用品,严禁高处作业时饮酒或服用药物。
4.设备安全:对脚手架及相关设备进行检测和调试,保证其正常运行。
5.紧急救援措施:设立应急救援队伍,定期进行培训,确保在紧急情况下能够及时应对。
五、施工质量控制1.精心选料:选择符合要求的材料,确保施工质量。
2.设备检测:对脚手架及相关设备进行检测和调试,确保工作正常。
3.质量验收:每个施工阶段结束后进行质量验收,确保达到设计要求。
X站区X综合楼脚手架专项施工方案编制:审核:审批:X集团有限公司年月日目录一、工程概况: (1)二、编制根据 (1)三、外排栅施工方案 (1)四、质量保证措施 (8)五、脚手架的使用、保养、拆除 (9)六、脚手架的安全管理及雨季施工措施 (10)七、应急预案 (12)八、外架运算书 (13)一、工程概况:本工程为X局集团有限公司X部兴建的X综合楼项目工程,地处市XX区。
总建筑面积X平米,建筑基底面积X平米,建筑高度为Xm,工程为一栋8层楼的钢筋混凝土结构,层高4.5米。
结合工程设计图纸,施工现场实际情形,外排栅施工方法以下:本工程外排栅搭设从原地面±0.00开始至42米;外排栅基础为原土分层夯实上捣100厚C20砼垫层。
二、编制根据1、施工图及有关图纸会审记录;2、已审批通过的新建白云站(棠溪站)通讯信号综合楼施工组织设计;3、《建筑施工扣件式钢管脚手架安全技术标准》(T/CECS699-202X);4、《建筑施工安全检查标准》(JGJ59-2011);5、《建筑施工高处作业安全技术规范》(JGJ80-202X);6、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011);三、外排栅施工方案1、脚手架的布置:本工程四周采取Φ4.8×3.5钢管为双排落地式脚手架,步距h=1.8m,立杆纵距1.8m,立杆横距0.8m,外排大横杆间距0.9m,内排大横杆间距1.8m。
2、材料进场检验、储存及运输(1)材料进场检验(需满足《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011))1)钢管新钢管应有产品质量合格证,质量检验报告。
表面应平直光滑,不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。
钢管外径、壁厚、端面等的偏差,应符合规范要求。
钢管应涂有防锈漆。
旧钢管表面锈蚀深度答应偏差≤0.18mm。
锈蚀检查应每年一次。
检查时,应在锈蚀严重的钢管中抽取三根,在每根锈蚀严重的部位横向截断取样检查,当锈蚀深度超过规定值时不得使用。
脚手架工程施工专项方案范本一、工程概况本项目为脚手架工程施工专项方案范本,工程地点位于XX市XX区,主要包括一栋XX层的综合楼、裙楼及地下车库。
工程结构类型为框架剪力墙结构,建筑总面积约XX平方米。
根据工程特点及施工要求,现制定如下施工方案。
二、施工准备工作及主要材料需用量计划(一)、技术准备工作1. 组织项目技术管理人员学习施工图纸,了解工程特点及施工要求。
2. 编制施工组织设计,明确施工方法、工艺流程、施工顺序等。
3. 制定脚手架施工专项方案,并对施工人员进行技术交底。
4. 对脚手架施工相关规范、标准进行培训,确保施工人员掌握相关技术要求。
(二)、物资准备工作1. 根据施工图纸及脚手架施工方案,计算主要材料需用量,如下:- 钢管:XX吨- 扣件:XX万个- 脚手板:XX平方米- 安全网:XX平方米- 水泥:XX吨- 钢筋:XX吨2. 提前与供应商联系,确保主要材料供应及时,满足施工进度要求。
3. 对进场材料进行验收,确保材料质量符合国家标准。
4. 建立材料管理制度,确保材料合理使用,降低损耗。
三、一般规定1. 本工程施工应严格遵守国家和地方的相关法律法规,以及建筑行业的技术规范和标准,确保施工安全、质量合格。
2. 脚手架施工前,必须对施工人员进行安全技术培训,考试合格后方可上岗作业。
3. 施工现场应设置明显的安全警示标志,严禁非施工人员进入脚手架作业区。
4. 脚手架搭设必须按照施工方案进行,严禁擅自改动脚手架结构。
5. 脚手架施工过程中,应定期进行检查和维护,发现问题及时处理。
6. 遇有大风、雨、雪等恶劣天气,应暂停脚手架施工,确保施工安全。
7. 脚手架上不得堆放超过设计荷载的物品,严禁集中荷载。
8. 脚手架搭设应保证足够的稳定性和承载能力,满足施工过程中的各项需求。
9. 脚手架拆除应按照施工方案确定的顺序进行,严禁上下同时作业。
10. 脚手架拆除过程中,应采取措施保护周围建筑物和设施,防止因拆除作业造成损害。
钢管脚手架施工方案编制:审核:审批:日期:钢管脚手架施工方案配送中心办公综合楼楼工程建筑高度28m(含女儿墙),用φ48钢管搭设双排装修脚手架,外架总高为29.5.m,步距拟为1.8m,立杆纵距拟为2.0m,立杆横距为1.00m。
脚手板满铺三道,拉结采用拉筋和顶撑配合使用的附墙连接。
(连墙件为三步三跨覆盖为35m2)架体外围用2000目密目细网封闭,北海市基本风压为0.85KN/m2。
一、根据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001规范对架体立杆稳定性、连墙件、立杆地基承载力进行设计计算。
1、立杆稳定性计算:(1)立杆轴压力设计值计算:脚手架自重:N G1K=0.1395×29.5m=4.115KN构配件自重:N G2K=0.3(1.0+0.3)×1.8×0.5×3+0.14×2.0=1.305全封闭时1.333+0.002×2.0×22=1.421KN施工荷载标准值产生轴压力:ΣN QK=2·(1.0+0.3)×2.0×0.5=2.6KN不组合风荷载时立杆轴压力设计值:N=1.2(N G1K+N G2K)+1.4ΣN QK=1.2(4.115+1.421)+1.4×2.6=10.283KN组合风荷载时,立杆轴压力设计值:N=1.2(N G1K+N G2K)+0.85×1.4ΣN QK=1.2(4.115+1.421)+0.85×1.4×2.6=8.5372KN(2)计算风荷载标准值(规范式4.2.3)及底层立杆段的弯矩设计值M W(式5.3.4)(全封闭时)k w =0.7·μ2·μ3·w=0.7×0.8×1.3·(0.6+0.080)×0.35=0.176KN/m 2立杆弯距:M W =108.10.2176.04.185.02⨯⨯⨯⨯=0.135KN ·m (3)立杆容许长细比及稳定系数(规范5.3.3条)根据L b =1.2m ,连墙杆3步3跨放置,取μ=1.55验算立杆容许长细比:λ=ih k μ=58.118055.11⨯⨯=176≤[λ]=210 (双排架容许长细比查表5.1.9,[λ]=210)验算立杆稳定的长细比:λ=ih k μ=58.118055.11⨯⨯=204 查表C 得立杆稳定系数φ=0.174。
目录一、脚手架搭设施工方案1、工程概况2、脚手架方案概述与编制根据3、材料和机具4、悬挑脚手架构造设计搭设5、外脚手架搭设规范规定6、质量原则7、脚手架拆除8、安全技术与安全管理9、悬挑脚手架计算书二、脚手架搭设施工图一、工程概况金寨现代产业园综合楼楼,建筑总高度55.25米,共12层,建筑面积为14964 平方。
二、脚手架方案概述与编制根据2.1、方案概述为了便于施工,保证施工安全,在对建筑设计图纸进行深入细致旳研究,并结合现场实际施工详细状况旳理解,最终拟订本脚手架施工方案(脚手架跨距均为1.5米,步距均为1.8米,工字钢间距均为1.5米,钢丝绳采用13#)):详细如下:1、先从3层、8层结平采用13#钢丝绳反拉悬挑16#工字钢悬挑三道。
待3层以上悬挑架搭设后来,将1-3层外墙装修时采用落地脚手架搭设。
2、工字钢和立杆间距均为1.5米。
步距1.8米。
锚箍为三道。
3、顶层有屋面造型时能搭在屋面旳搭设在屋面上,不能搭设在屋面旳由脚手架搭设上去。
2.2、编制根据1、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2023)2、《江苏省建筑安装工程施工技术操作规程-脚手架工程》(DB32/303-1999)3、《建筑构造荷载规范》(GBJP-87)4、《特殊作业人员安全技术考核管理规定》(GB5306-85)5、建筑施工脚手架实用手册(含垂直运送设施)三、材料与机具1、脚手架钢管采用Φ48×3.0焊接钢管,材料应符合GB700-88Q235旳技术条件。
钢管统一刷黄色油漆,剪刀撑为黄黑警戒色。
严禁使用裂缝、严重锈蚀、有0.5mm深以上刮伤、焊接错位、烧伤、结疤、打孔等缺陷旳钢管。
2、型钢悬挑支架:16#工字钢。
3、扣件:采用Φ48钢管配套旳直角扣件、转向扣件和对接扣件。
扣件旳质量应符合《钢管脚手架扣件》(JGJ22)旳规定,严禁使用有裂纹、变形、螺杆易滑出等有缺陷旳扣件。
旧扣件使用前应进行检查,出现滑丝旳螺栓必须更换。

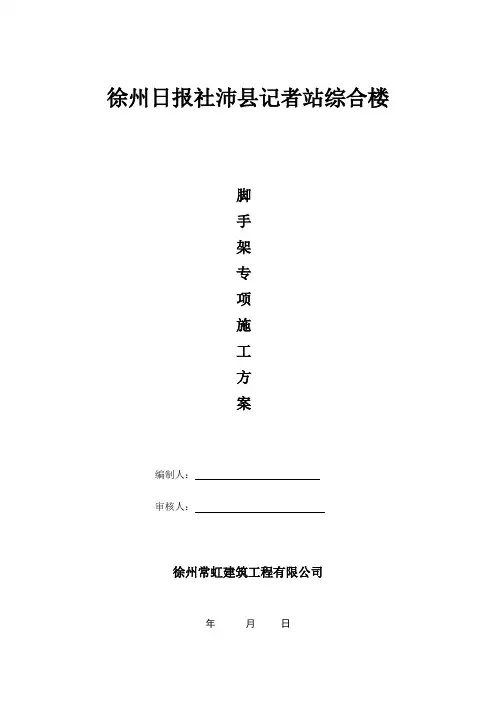

徐州日报社沛县记者站综合楼脚手架专项施工方案编制人:审核人:徐州常虹建筑工程有限公司年月日脚手架搭设施工方案第一章工程概况本工程为徐州日报社沛县记者站综合楼工程,框架结构,总建筑面积为约7000m2,总高度42.5m,位于沛县汤沐东路南侧。
第二章施工准备1、材料准备及材质要求钢管:外架全部采用φ48×3.5无缝钢管,表面除锈、去污后刷上橘黄色油漆,使用前严格进行钢管筛选,凡严重锈蚀、薄壁、弯曲裂变的插件禁止使用于外架及作其它安全防护架用。
扣件:钢管采用扣件连接,严重锈蚀、变形、裂缝、螺杆螺纹已损坏的扣件不准使用。
安全网:立网采用深绿色,生产厂家必须是政府或公司安监站指定或认可的厂家。
竹架板:刚度好,连接可靠,不易变形,无腐蚀现象。
长度尺寸为3m/块,厚度不小于50mm、宽度25cm以上。
其它材料:14#铁丝、木夹板等。
在搭设前必须对进场的脚手架杆Φ48钢管及配件进行严格的检查,禁止使用规格和质量不合格的杆配件。
2、作业条件从事架子及安全防护施工人员必须执证上岗,责任心强,身体健康,没有妨碍从事外架搭设的疾病和生理缺陷,且从事该项工作人员要相对固定,中途变换人员时,必须将名单报项目质安部备案以便项目部严格控制。
操作者上岗前均能接受项目部的有关安全技术交底工作。
六级以上大风、大雾、大雨和大雪天气应暂停在作业层作业,雨雪后上架要有防滑措施。
3)搭设要求在操作架上满铺竹架板,并再满挂一层安全平网。
4)搭设高度及轴线控制按图纸要求,搭设时要依据网架的需要适当作调整。
2、搭设要求:(1、地基做80mm厚C10混凝土地坪,以保证地基不变形;(2、立杆支承在20×20×0.8的钢板上;(3、场地平整不得积水。
2)立杆①立杆的接头,相邻要错开,并布置在不同的步距内,其接头距大横杆的距离不应大于步距的1/3。
3层以下为双立杆。
②杆的垂直度偏差不大于架高的1/200,并不大于100m m;③立杆距建筑物外围尺寸不少于50cm。
商住综合楼脚手架工程施工方案商住综合楼是一种将商业和住宅功能融合在一起的综合性建筑,它既要满足商业店铺的需求,又要满足住宅的需求。
在商住综合楼的施工中,脚手架工程起到了至关重要的作用,它不仅保障了施工人员的安全,也提高了施工的效率。
以下是商住综合楼脚手架工程施工方案的详细介绍。
一、脚手架工程的选择根据商住综合楼的特点,施工方案的选择应该以安全、稳定和便捷为原则。
常见的脚手架类型有门式脚手架、柱子脚手架和悬挑脚手架等。
根据商住综合楼的特点,我们建议选择门式脚手架,因为它具有稳定性好、承载能力强、搭建方便等特点。
二、脚手架工程的搭设1.绘制详细的搭设图纸在搭设脚手架之前,应根据商住综合楼的设计图纸,绘制出详细的搭设图纸。
图纸中应标明脚手架的位置、高度、承重能力等信息,以便施工人员按图施工。
2.选择合适的材料在选择脚手架材料时,应选择质量可靠、耐用的材料。
主要包括钢管、连接件、脚手架齿轮等。
在购买时,应选择有经验的正规厂家,以确保材料的质量符合标准。
3.搭设脚手架根据搭设图纸,施工人员应按照一定的顺序搭设脚手架。
首先,需要在地面上用大型构件搭起整个脚手架的主体框架,然后根据楼面高度的需求,逐层搭设脚手板和安全防护设施。
4.安装脚手架齿轮三、脚手架工程的使用和拆除1.使用脚手架在商住综合楼的施工过程中,脚手架应被合理利用,提高施工效率。
施工人员应根据脚手架的设计要求,合理分配脚手板和安全防护设施,并对脚手架进行定期检查和维护,确保施工的安全进行。
2.拆除脚手架四、脚手架工程的安全措施在商住综合楼的脚手架施工过程中,需要加强安全措施,确保施工人员的安全。
1.脚手架搭设前,需对施工现场进行勘察,确保搭设的地基稳固,无隐患。
2.施工人员要穿戴好安全帽、防滑鞋等必要的安全装备,严禁在脚手架上吸烟、酗酒等危险行为。
3.脚手架上应设置安全防护设施,包括防护栏杆、安全网等,以防止人员坠落。
4.脚手架的承重能力需符合设计要求,一旦超载,应及时采取措施进行处理。
目录第一章工程概况 (2)第二章设计方案 (2)第三章材料要求 (8)第四章搭设 (8)第五章拆卸 (10)1第一章工程概况本工程为***质量技术监督检测综合大楼工程,建筑形状规则,都呈长方形。
整个工程分为南北主楼、裙房、附楼。
第二章设计方案本工程裙房、附楼和北楼标高15.000 米以下采用落地式双排钢管脚手架,立杆采用φ48×3.5 钢管。
脚手架的搭设高度南楼为24.000 米(六层),裙房为14.6 米(三层),附楼为8.4 米(二层)。
脚手架步距底部高度为2米,其余为1.8 米,立杆纵距为1.8 米(在北楼立杆纵距采用1.5 米,排距为1.05 米),排距为0.8 米。
连墙件竖向间距为3.6 米,水平间距为4.5米。
北楼为50.00 米(十二层),15.00 米以上采用悬挑脚手架,分两次挑,五层一挑。
第一挑从标高15.00 米(第五层)到标高32.50 米,,第二挑从标高为32.50 米(第十层)挑至标高为50.00 米。
脚手架步距为1.8 米,立杆纵距为1.5 米,排距为1.05 米。
挑架采用选16#工字钢,架子立杆位于16#工字钢上,为稳定起见,在工字钢先焊一短钢筋(Φ16),立杆插在钢筋头上。
挑架一端固定在楼板上,另一端用14#钢索绳拉在上一层梁吊钩上(吊钩及环筋为φ16)。
主梁2挑架间距为1.5 米。
落地式脚手架计算如下:以南楼脚手架计算为例。
(一)、纵向、横向水平杆的计算:本工程脚手架施工荷载由纵向水平杆传递给立杆,当排距为0.8 米,施工均布荷载Q=2.0KN/m2 时,操作层横向水平杆间距取立杆纵距的一半为0.9 米,纵、横向水平杆的抗弯刚度、抗弯强度及扣件的抗滑移均满足要求,不需要进行计算。
(二)、立杆稳定验算:本工程脚手架以相等的步距、柱距、排距、连墙件间距搭设,底层的立柱段所受压力最大,为脚手架的验算部位。
1、脚手架结构自重产生的轴心压力查脚手架计算手册,一个柱距范围内每米高脚手架结构自重产生的轴心压力标准值:GK=0.125KN/M,则24 米高脚手架结构自重产生的轴心压力标准值为NGK=0.125×24=3KN。
16号楼脚手架专项施工方案一、项目概况16号楼是一幢高层建筑,共有30层,总高度为120米。
本次施工主要是针对16号楼外部进行修缮和改造,需要搭设脚手架进行施工作业。
二、施工范围本次施工范围主要包括16号楼外部的整体粉刷、外墙修补和窗户更换等工作。
需要搭设脚手架的地点包括楼体四周以及外立面。
三、施工方案1.脚手架材料准备脚手架主要采用钢管和扣件搭建,材料应符合国家相关标准,保证施工安全。
同时,施工现场应配备足够数量的脚手架材料,确保施工进度。
2.脚手架搭建在搭建脚手架前,需要进行土方开挖,确保脚手架基础坚固。
然后按照设计图纸要求,进行脚手架的搭建工作,保证其稳固可靠。
3.安全措施在脚手架搭建完成后,应立即进行安全检查,确保脚手架的每个部分都符合安全要求。
同时,施工现场应设置警示牌和安全带,指导工人正确使用脚手架并做好防护措施。
4.施工作业施工作业过程中,应加强对脚手架的监控和管理,确保脚手架的稳定性和安全性。
同时,施工人员应注意个人防护,遵守相关安全规定,确保施工作业顺利进行。
5.施工结束施工结束后,应立即进行脚手架的拆除工作,确保施工现场的整洁和安全。
同时,对脚手架进行检查,确保所有材料都被妥善保存和回收利用。
四、总结与展望本次16号楼脚手架专项施工方案,主要是针对外部修缮和改造工作,通过搭建脚手架进行施工作业,保证了施工的顺利进行和安全实施。
未来,在施工过程中,我们将继续严格按照方案要求,加强对脚手架的管理和监控,确保施工质量和安全。
同时,我们也将不断总结经验,提高工作效率和施工质量,为项目的顺利完成做出更大的贡献。
中医医院门诊综合楼脚手架施工方案一、施工前准备1.安全技术措施:制定脚手架搭设和使用安全技术措施,并组织相关人员参加安全技术培训。
2.施工准备:组织施工人员,编制人员组织机构,明确各个责任部门的职责和任务。
3.材料准备:检查脚手架搭设所需的材料,确保材料齐全,并进行质量检测,严禁使用劣质材料。
4.选定搭设区域:根据施工需要和安全要求,选定脚手架搭设区域,并测量确定楼层高度和脚手架面积。
二、脚手架搭设1.架设基础:对脚手架的基础进行检查,确保基础牢固、平整,并进行加固处理。
2.搭设竖立杆:根据设计要求,按照标高间距和偏移量要求以及脚手架竖立杆的规格进行搭设。
3.搭设扶手和水平杆:根据设计要求,在脚手架竖立杆上安装扶手和水平杆,确保扶手和水平杆的安全牢固。
4.安装脚手架框架:将框架件根据设计要求安装在竖立杆上,并用扣件连接固定。
5.脚手架斜杆加固:在脚手架框架内安装斜杆,以增加整个脚手架的稳定性和承载能力。
6.搭设工作平台:根据脚手架设计要求,在脚手架架面上安装工作平台,并确保平台牢固平整。
三、脚手架使用1.使用前检查:施工人员在使用脚手架之前,必须进行脚手架的检查,确保脚手架各个部分的安全牢固。
2.安全设施:在脚手架上安装安全设施,如防护网、人工伸缩臂等,以保障施工人员的安全。
3.限制使用范围:明确脚手架的使用范围,确保在脚手架外的区域不进行施工作业。
4.定期检查:定期对脚手架进行检查,确保脚手架的安全性和稳定性。
四、脚手架拆除1.条件检查:在拆除脚手架之前,对脚手架及其连接部件进行检查,确认其无安全隐患,可以进行拆除。
2.拆除顺序:按照自底向上的顺序进行拆除,先拆除工作平台,再拆除斜杆和水平杆,最后拆除竖立杆。
3.拆除过程中的保护措施:在拆除过程中,施工人员必须佩戴安全帽和防滑鞋,并严禁从高处扔掷工具和材料。
4.拆除完善工作:拆除完成后,清理遗留的材料和垃圾,并做好脚手架拆除记录,以备查档。
以上是一份中医医院门诊综合楼脚手架施工方案的简要介绍,具体操作需要根据实际情况进行调整和补充。
综合楼脚手架施工方案一、项目概述本项目是针对一栋综合楼建设而制定的脚手架施工方案。
本楼共有20层,总高度为60米。
本方案旨在确保施工过程中的安全性、高效性和质量要求的实现。
二、综合楼脚手架体系本项目使用的脚手架体系是钢管脚手架。
钢管脚手架由钢管、钢管支架、连接件等部分组成,具备安全、稳定、耐用的特点。
钢管脚手架能够适应综合楼各种设计需求,并可根据施工进度进行调整和拆卸。
三、脚手架搭设流程1.确定搭设脚手架的区域和高度,并在底层楼面上进行相应标记,并喷上清晰可见的标识。
2.钢管脚手架搭设前,必须进行检查材料质量,包括钢管、连接件等,确保质量达到标准要求。
3.根据设计图纸和施工方案的要求,制定脚手架搭设和拆卸的详细方案,包括搭设序列、各种材料的数量和规格等。
4.根据方案进行脚手架搭设,先布置支脚,然后按照相应的规格和要求进行钢管连接。
5.搭设完毕后,进行检查,确保脚手架的安全牢固。
6.在搭设完毕的脚手架上设置安全通道、防护栏杆和封闭网,确保工作人员的安全。
四、施工中的安全措施1.搭设和拆卸脚手架的工作人员必须经过资格认证,并接受相关培训。
2.建立专门的安全管理团队,负责监督和指导施工现场的安全工作,并及时发现和处理安全隐患。
3.使用合格、稳定的脚手架材料,并定期进行材料的检测和维护。
4.在高空作业时,采取必要的防护措施,如佩戴安全带,设置安全网等。
5.关键节点前,进行安全会议,明确工作流程和安全注意事项,确保协作顺畅。
6.施工现场设置相应的安全警示标志,提醒工作人员注意安全。
五、质量控制1.按照国家和行业规定的标准和规范进行施工,严格执行施工方案。
2.工程队伍必须具备相应的资质和经验,并经过国家或行业认证。
3.建立施工验收的标准和过程,对脚手架的搭设和拆卸进行验收,确保质量合格。
4.在施工过程中,开展定期检查和整改,发现问题及时处理。
5.搭设完毕的脚手架必须进行验收,并取得相应的验收证书。
综合楼脚手架施工方案总结了脚手架搭设的流程、施工中的安全措施以及质量控制措施。
大厦工程脚手架施工方案脚手架施工方案是指在大厦建设过程中,为了方便施工人员操作和达到施工要求而搭设的一种工作平台。
脚手架施工方案要符合相关的安全规范,确保工作人员的安全,并且满足施工的要求。
一、项目概述本项目是一座高层大厦的施工,总高度为50层。
脚手架施工方案主要涵盖材料选用、施工流程、安全措施等内容。
二、材料选用1.主要材料:(1)钢管和扣件:采用Q235材质的三通、四通、螺纹管和螺纹扣件,保证承重和连接的稳定性。
(2)横向杆:采用直径50mm的钢管,作为横向连接扣件的主要构件。
(3)纵向杆:采用直径60mm的钢管,作为竖向连接扣件的主要构件。
(4)钢板:采用2mm厚的钢板,用于作为脚手架平台。
三、施工流程1.搭设脚手架的大体流程如下:(1)施工前准备:制定详细的施工图纸和脚手架搭设方案,确定施工的起点和终点,组织施工人员进行必要的安全培训。
(2)准备材料:按照施工图纸和方案所需的材料进行进场验收和储存,确保材料的质量和数量符合要求。
(3)组织人力:根据项目的需求,组织足够数量的专业脚手架施工人员参与施工,确保施工的质量和进度。
(4)搭设基础:根据设计要求,进行地基平整和土壤加固,确保脚手架的稳定性和安全性。
(5)立柱和横梁:按照施工图纸的要求,立起竖向杆和横向杆,使用螺纹扣件固定,确保搭设的稳定性。
(6)安装钢板:在横梁上安装钢板,使用扣件固定,确保平台的平整和坚固。
(7)搭设防护网:在脚手架的外侧围搭设防护网,确保工作人员的安全。
四、安全措施1.进行严格的安全培训,确保施工人员具备相关的安全知识和操作技能。
2.按照施工图纸和标准,进行材料的验收和检查,确保材料的质量满足要求。
3.在脚手架的起点和终点处设置安全通道,并在适当位置设置安全警示标识。
4.在脚手架的每个竖向杆之间设置水平平台,并设置防滑材料,确保脚手架的可行走性和安全性。
5.定期检查和维护脚手架的稳定性和安全性,及时处理松动和损坏的构件。
一、编制依据序号规范、规程、图纸编号JGJ130-20011 《建筑施工扣件式钢管脚手架安全技术规范》(2002版)2 《建筑施工高处作业安全技术规程》JGJ80-913 《建筑施工安全检查标准》JGJ59-994 《北京市建筑工程施工安全操作规程》DBJ01-62-20025 设计图纸二、工程简介综合楼工程,位于平谷区上纸寨金叶园会议中心东北角,总建筑面积8175.83m2,其中地下一层建筑面积1830.39m2,地上四层建筑面积6345.44 m2;结构形式为现浇框架,总高为17.30m(檐口处)。
本工程主要特点为:(1)施工现场平面面积规整,周边施工区域仅南侧为可利用场地,北侧与东侧上空均有高压线,南侧围档临近基槽边缘。
(2)建筑整体为矩形40×46米,地上部分四周为回廊式客房,中部自首层大厅至四层屋面为天井式,四层屋面安装可开启式天幕。
序项目内容号1 建筑用途主要用途:地下为健身房;地上为客房。
序号项目内容2 建筑面积8175.83m23 建筑层数地下层数:1层地上层数:4层4 建筑层高建筑地下一层为:6.30m,首层:4.50m, 2~3层均为:3.90m,四层:4.40m5 建筑高度±0.00绝对标高36.28m 室内外高差0.60m6 基底标高-7.85 建筑檐高18.50m三、施工安排3.1材料准备1)本工程脚手架采用Φ48钢管(壁厚3.5mm)搭设,扣件连接,5cm 厚脚手板、脚手架外立杆内侧张设密目安全网。
2)Φ48钢管材质质量应符合GB/T700中Q235-A级钢的相应规定,长度宜为4~6m,有严重锈蚀、弯曲、压扁、损伤和裂纹者严禁使用。
3)扣件应采用可锻铸铁扣件,其材质应符合GB15831的规定。
4)序号材料名称备注1 Φ48钢管壁厚3.5mm2 直角扣件3 旋转扣件4 对接扣件6 木脚手板规格0.05×4.0m为主7 密目防护网规格1.8×6.0m8 绵纶大目安全网规格3.0×6.0m3.2劳动力组织序号施工阶段架子工人数备注1 地下结构施工152 地上结构施工203 二次结构施工104 装修施工103.3施工计划1)以主体结构为控制,随主体施工的速度保证正常施工使用的需要。
脚手架施工方案一、工程概况本工程位于山东邹平会仙五路东首创新工业园西邻。
框架结构,基础形式柱下独立基础、墙下条形基础。
建筑结构安全等级二级;抗震等级:三级。
建筑面积5403m2,高度18.55m,地上五层,东西长51.6m,南北宽20m。
根据结构型式,采用落地式双排脚手架。
立杆横距为1.2m;立杆纵距为1.5m;大横杆间距为1.5m;连墙杆间距为两步三跨,外挂密目网。
二、脚手架搭设1、外脚手架外脚手架按双排装修架进行搭设,施工荷载不大于2000N/㎡,用φ48×3.5钢管、直角扣件、对接扣件和旋转扣件,对其材料要求如下:钢管表面应平直光滑,不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道,钢管外径、壁厚允许偏差均为-0.5㎜,钢管必须涂有防锈漆,新扣件应有生产许可证、法定检测单位的测验报告和产品质量合格证,旧扣件使用前,应进行质量检查,有裂缝、变形的严禁使用,出现滑丝的螺栓必须更换,冲压钢脚手板板面扭曲≤5㎜,板面挠曲≤12㎜,新脚手板应有新产品质量合格证,钢脚手板不得有裂纹、开焊与硬弯,新旧脚手板均应涂防锈漆。
木脚手板宽度不宜小于200mm,厚度不应小于50㎜,腐朽的脚手架板不得使用,木脚手板两端各设直径为4㎜的镀锌钢丝箍两道。
⑴底座及垫木:立杆的底座和垫木缺一不可,垫木采用4000×200×50以上的垫木平行与墙面设置,底座采用直径为150㎜厚为8㎜的圆形垫铁。
⑵立杆基础及排水措施:立杆基础必须三遍夯实平整,用C20砼找平,两排立杆之间抹1:3水泥砂浆进行防水,脚手架外设排水沟,每隔10-15米的距离设渗水坑。
⑶立杆、大横杆、小横杆及扫地杆构造要求。
①脚手架必须设置纵横向扫地杆,纵向扫地杆应采用直角扣件固定在离底座上皮不大于200㎜处的立杆上,横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
②立杆纵距1.5m;立杆横距1.2m;立杆接长除顶层可采用搭接外,其余各步接头必须采用对接扣件连接,对接、搭接应符合下列规定。
一、编制依据二、工程简介综合楼工程,位于平谷区上纸寨金叶园会议中心东北角,总建筑面积8175.83m2,其中地下一层建筑面积1830.39m2,地上四层建筑面积6345.44 m2;结构形式为现浇框架,总高为17.30m(檐口处)。
本工程主要特点为:(1)施工现场平面面积规整,周边施工区域仅南侧为可利用场地,北侧与东侧上空均有高压线,南侧围档临近基槽边缘。
(2)建筑整体为矩形40×46米,地上部分四周为回廊式客房,中部自首层大厅至四层屋面为天井式,四层屋面安装可开启式天幕。
三、施工安排3.1材料准备1)本工程脚手架采用Φ48钢管(壁厚3.5mm)搭设,扣件连接,5cm 厚脚手板、脚手架外立杆内侧张设密目安全网。
2)Φ48钢管材质质量应符合GB/T700中Q235-A级钢的相应规定,长度宜为4~6m,有严重锈蚀、弯曲、压扁、损伤和裂纹者严禁使用。
3)扣件应采用可锻铸铁扣件,其材质应符合GB15831的规定。
4)3.2劳动力组织3.3施工计划1)以主体结构为控制,随主体施工的速度保证正常施工使用的需要。
架子高度高于施工操作面1.5米;外围护架子搭设成双排架子,搭设高度最高处为19.20m。
2)架子搭设计划3)四、脚手架工程施工2.1基础施工1.基础施工时作业面搭设双排脚手架。
2.基础施工人员进出基础坑内必须用钢管搭设专用马道,并设好护栏。
3.基坑开挖后要在四周设护身栏和挡水台。
2.2主体结构脚手架施工主体结构工程外脚手架采用扣件式钢管双排脚手架,该架子随地上结构施工同步搭设,并作为装修用架子;基础、结构工程双排脚手架施工基本要求。
1.搭设脚手架所用材料均应符合《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001及《脚手架安全技术操作规程》的有关要求。
2.脚手架地基应平整夯实,并有良好的排水坡度,防止积水浸泡地基。
3.脚手架外皮立杆距墙1400,里皮立杆距墙200,并应根据建筑物的平面凹凸形式保持与建筑物墙面距离为200,架子顶端高度必须超过女儿墙或檐板1.5米。
4.立杆纵间距1.5米,立杆横距1.2米,顺水间距按层高不同为1.5米~1.8米。
大横杆与立杆交点处必须设置一根小横杆,用直角扣件扣接且严禁拆除。
当脚手架遇作业层时每跨应再增加一根小横杆。
为加强脚手架的纵向整体稳定性,在脚手架外侧立面的两端各设置一道剪刀撑,中间每隔15米设一道剪刀撑,剪刀撑宽度不应小于4跨,且不应小于6m,斜杆与地面夹角为450~600,底部斜杆下端应落地支撑在垫板上。
5.每根立杆下应设底座,底座下垫50厚通长脚手板,并设置纵、横向扫地杆;扫地杆距立杆底座上皮不大于200,采用直角扣件固定。
6. 作业层脚手板沿纵向应满铺,做到严密、牢固、铺平、铺稳、铺实,离开墙面120~150mm,脚手板的铺设可采用对接平铺,亦可采用搭接铺设,脚手板对接平铺时,接头处必须设两根横向水平杆,脚手板外伸长应取130~150mm,两块脚手板外伸长度的和不应大于300mm,脚手板搭接铺设时,接头必须支在横向水平杆上,搭接长度应大于200mm,其伸出横向水平杆的长度不应小于100mm。
作业层端部脚手板探头长度应取150mm,其板长两端均应与支撑杆可靠固定,并均须绑180以上高度挡脚板。
7.作业层下紧贴脚手板下部兜一层平网作为安全防护措施。
8.当施工操作面脚手架2米以上时,每步绑两道护身栏,并须绑180以上高度挡脚板。
9.架子与结构拉结点,设在楼层处,垂直间距不大于4米,水平间距不大于6.50米,拉结点使用Φ48短管预留在楼板砼内或与框架柱用短管拉接。
10.扣件螺栓拧紧扭力矩不应小于40N.m,且不应大于65N.m。
并采用扭力扳手按随机分布的原则抽样检查,不合格的必须重新拧紧,直至合格。
2.3斜道搭设:上人斜道宽度1.1~1.2米,坡度1:3,斜道平台宽度1.1~1.2米,周围设置栏杆和挡脚板,斜道脚手板上应每隔250 mm设一根防滑木条,木条厚度20~30 mm。
2.4架子拆除1)拆除作业必须由上而下逐层进行,严禁上下同时作业。
2)连墙件必须随脚手架逐层拆除,严禁先将连墙件整层或数层拆除后再拆脚架,分段拆除高差不应大于2步,如高差大于2步,应增设连墙件加固。
3)当脚手架拆至下部最后一根长立杆的高度,应先在适当位置搭设临时抛撑加固后,再拆除连接件。
4)当脚手架采取分段、分立面拆除时,对不拆除的脚手架两端,应先按规定设置连墙件和横向斜撑加固。
5)各种配件严禁抛掷至地面,运至地面的构配件及时检查、整修与保养,并按品种、规格随时码放。
2.5架子安全管理1)脚手架搭设人员必须是经过考核合格的专业架子工,上岗人员应定期体检,合格者方可持证上岗。
搭设设脚手架人员必须戴安全帽、系安全带、穿防滑鞋。
2)脚手架的构配件质量按规定进行检查验收,合格后方准使用。
旧扣件使用前应进行质量检查,有裂缝、变形的严禁使用,出现滑丝的螺栓必须更换;新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证。
木脚手板应采用杉木或松木制作,宽度不宜小于200,厚度不应小于50,腐朽的脚手板不得使用。
3)作业层上的施工荷载应符合设计要求,不得超载,不得将模板支架、泵送混凝土输送管固定在脚手架上。
4)当有六级及六级以上大风和雾、雨雪天气时应停止脚手架搭设与拆除作业,雨、雪后上架作业应有防滑措施,并应扫除积雪。
5)脚手架接地、避雷措施等应按现行《施工现场临时用电安全技术规范》有关规定执行。
6)脚手架使用期间,未经同意,任何人严禁拆除下列杆件a.主节点处的纵、横向水平杆,纵、横向扫地杆。
b.脚手架与结构的拉接件。
c.脚手板7)搭拆脚手架时,地面应设围栏和警戒标志,并派专人看守,严禁非操作人员如内。
8)脚手架施工完毕后,须经有关部门验收合格后方可使用。
2.6双排架脚手承载验算计算依据:JGJ130-2001,以下计算中查表为JGJ130-2001中相应表号,风荷载系数选自于GB50009-2001中的相应表号。
本工程脚手架采用ф48×3.5钢管搭设脚手架,连墙件的计算水平距离取 6.5m,上下间距为 4.0m ;立杆间距Lb=1.5m, 立杆横距Lb=1.2m,水平杆步距h=1.8m,作业层横向水平杆间距为0.75m, 脚手架搭设总高为19.20m,脚手架底部设焊接底座,铺垫250(宽)×50(厚)mm通长脚手板,地基土分层夯实,fgk=170KN/m2, 基本风压0.35 KN/m2, 作业层的施工荷载取3KN/m2, 脚手板自重为0.35KN/m2。
(1)验算作业层处水平杆抗弯强度、挠度水平杆线性荷载设计值q=0.75×3+0.75×0.35=2.51 KN/mσ= W M max=0.10ql02/5.08=111.17<f =205N/mm2满足要求V=0.677ql04/100EI=3.43mm< l0/150=10mm 满足要求(2)立杆的地基验算计算组合风荷载时,立杆段轴向力设计值N 脚手架结构自重标准值产生的轴向力 NG1K=0.1394×19.20=2.68KN构配件(脚手板)自重产生的轴向力。
NG2K=0.35×1.5×1.2=0.63 KN施工荷载产生的轴压力总和N NQK=3×1.5×1.2/2=2.7KNN=1.2(NG1K+ NG2K)+0.85×1.4NQK=1.2(2.68+0.63)+0.85×1.4×2.7=7.18KN 上部结构传至基础的轴向力设计值为N N=7.18KN木垫板作用长度取0.5m, 基础面积A=0.5×0.25=0.125m2 地基承载力设计值fg=KC•fgk=0.4×170=68KN/m2 P=N/A=7.18/0.125=57.44 KN/m2<68KN/m2 满足要求。
(4)连墙件的强度、稳定性和连接强度验算 查表7.2.1得μZ=0.93查表4.2.4得μS=1.3ϕ =1.3×0.4=0.52 (ϕ取0.4) 查附图D.5.3得W0=0.4KN/m2WK=0.7μZ•μS•W0=0.7×0.93×0.52×0.35=0.1KN/m2 连墙件的轴向力设计值 Nl=NlW+N0=1.4WKA W+N0=1.4×0.1×4×6.5+5=8.64KN>8KN(应设双卡扣) 连墙件稳定承载验算(连墙件l0取0.9m )l0/i=90÷1.58=56.96<[λ] 查表得ϕ=0.83 48钢管截面=489mmA N ϕ1=48983.01006.83⨯⨯=19.86 N/mm2<f 满足要求2.7脚手架搭设示意图脚手架搭设示意图综合楼工程架子施工方案北京六建集团公司2010年6月目录一、编制依据 (1)二、工程简介 (1)三、施工安排 (2)3.1材料准备 (2)3.2劳动力组织 (3)3.3施工计划 (3)四、脚手架工程施工 (4)2.1基础施工 (4)2.2主体结构脚手架施工 (5)2.3斜道搭设: (6)2.4架子拆除 (7)2.5架子安全管理 (7)2.6双排架脚手承载验算 (8)2.7脚手架搭设示意图 (11)。
