[建筑]施工段不同造成成倍节拍流水施工工期不同的超好例题

要求：（1）确定各流水参数，计算总工期，绘 出进度计划表；
（2）若划分为三个施工段，则工期又是多少。
❖ 解：（1）按一幢为一个施工段，M＝6。
t基础＝8天， t构件安装＝16天， t木结构＝8天，t清理和装修＝ 16天；
tmin＝8天；
b 基 础 ＝ 8 8 ＝ 1 个 ， b 结 构 安 装 ＝ 1 8 6 = 2 个 ， b 木 结 构 ＝ 8 8 = 1 个 ， b 清 理 装 修 ＝ 1 8 6 = 2 个 ；
一、有节奏流水
（一）等节奏流水
2．等节拍不等步距流水
定义：各施工过程的流水节拍全部相等，但 各流水步距不相等。
【例3】某分部工程划分为A、B、C、D、四 个施工过程，划分为三个施工段，其流水节 拍均为4天，其中施工过程A与B之间有2天的 搭接时间，施工过程C与D之间有1天的间歇 时间。试组织等节奏流水，绘制进度计划并 计算流水施工工期。
第三节 流水施工的 分类及计算
一、有节奏流水
（一）等节奏流水
1．等节拍等步距流水
定义：各流水节拍均相等，各流水步距均相 等且等于流水节拍。
【例1】某分部工程可以划分为A、B、C、D、 E五个施工过程，划分为六个施工段，流水节 拍均为4天，试组织等节奏流水。要求：绘制 横道图并计算工期。
❖ 特征： ti＝t＝常数； Ki,i+1＝K＝t＝常数
❖ 1、技术间歇：
❖ 由于材料性质或施工工艺的要求，需要考虑的合理工 艺等待时间称为技术间歇。如养护、干燥等。
❖ 2、组织间歇：
❖ 由于施工技术或施工组织的原因，造成的在流水步距 以外增加的间歇时间。如弹线、人员及机械的转移、检 查验收等。
❖ 3、层间间歇：
❖ 在相邻两个施工层之间，前一施工层的最后一 个施工过程，与后一个施工层相应施工段上的 第一个施工过程之间的技术间歇或组织间歇。
【例7】 已知某工程可以划分为四个施工过 程，六个施工段，各过程的流水节拍分别为 tA＝2天，tB＝6天，tC＝4天，tD＝2天，试 组织成倍节拍流水，并绘制成进度计划。
2．成倍节拍流水
解题步骤：
第一步：找出tmin，确定Ki,i+1 第二步：计算各施工过程的班组数bi，并计
算施工班组总数N′； 第三步：计算工期； 第四步：绘制进度计划。
【解】 ❖
K 挖 土 ， 垫 层 ＝ 3 4 － 2 2 ＝ 8 天 ,K垫 层 ， 基 础 ＝ 2＋ 1＝ 3天
K 基 础 ， 回 填 土 ＝ 3 6 － 2 2 ＝ 1 4 天
T ＝ 8 ＋ 3 ＋ 1 4 ＋ 3 2 ＝ 3 1 天
一、有节奏流水
（二） 异节奏流水
2．成倍节拍流水
❖ 定义：同一施工过程在各施工段上的流水节拍 都相等，不同施工过程之间的流水节拍不完 全相等，但各施工过程的流水节拍均为最小 流水节拍的整数倍的流水施工方式。
❖ 工期计算： T＝∑Ki，i+1＋TN
一、有节奏流水
（二） 异节奏流水 1．不等节拍流水
【例6】有三幢同类型房屋的基础工程，分挖 土、垫层、砌基础、回填土4个施工过程，它 们在每幢房屋上的延续时间分别为4天、2天、 6天、2天，垫层完成后需要有一天的干燥时 间。请组织不等节拍流水，并计算流水步距 和工期。
❖ 【解】T ( N M 1 ) t t j t d ( 4 4 1 ) 5 2 1 1 3 7 天
一、有节奏流水
（二） 异节奏流水
定义：同一施工过程在各施工段上的流水节拍 都相等，不同施工过程之间的流水节拍不全相 等。
1．不等节拍流水
定义：同一施工过程在各个施工段的流水节 拍相等，不同施工过程之间的流水节拍既 不相等也不成倍的流水施工方式。
【例5】已知某工程可以划分为A、B、C、 D四个施工过程，三个施工段，各过程的流 水节拍分别为tA＝2天，tB＝3天，tC＝2天， tD＝4天，试组织不等节拍流水，并绘制流 水施工进度计划表。
❖ 特征：
✓ 节拍：同一施工过程流水节拍相等，不同施工 过程流水节拍不全相等。
步距： ✓
K i,i 1 t M i ti( tj( M td )1 ) t i 1 ( tj td ) ( ti＞ ( tit i 1 t) i 1 )
解：（1）K1,2=3天，K2,3＝5天； （2）T=3+5+（2+2+3+3+2+2）=22天
（3）绘制进度计划表。
2．成倍节拍流水
【例8】已知tA=2天，tB=1天，tC=3天， M=6， 组解织题步成骤倍：节拍流水施工。
第一步：找出tmin，确定Ki,i+1 第二步：计算各施工过程的班组数bi，并计
算施工班组总数N′； 第三步：计算工期；
第四步：绘制进度计划。
相关概念：间歇时间（Z）及搭接时间
根据工艺、技术要求或组织安排，留出的等待时间。 按间歇的性质，分为技术间歇和组织间歇； 按间歇的部位，分为施工过程间歇和层间间歇。
N′＝6个；
T(NM1)tmin tj td
(661)8Байду номын сангаас92天
① ② ③ ④ ⑤⑥
①
③
⑤
②
④
⑥
①
③
⑤
②
④
⑥
① ② ③ ④ ⑤⑥
❖ 解：（2）按两幢为一个施工段，M＝3段。
t基础＝16天，t构件安装＝32天， t木结构＝16天，t清理和装修＝ 32天；
tmin＝16天；
b 基 础 ＝ 1 1 6 6 ＝ 1 个 ， b 结 构 安 装 ＝ 1 3 6 2 = 2 个 ， b 木 结 构 ＝ 1 1 6 6 = 1 个 ， b 清 理 装 修 ＝ 1 3 6 2 = 2 个 ；
N′＝6个；
T(NM1)tmin tj td
(631)164132天
①
②
③
①
③
②
①
③
②
①
②
③
❖ 5．某工程划分为六个施工段，有三个施工队进行流水作业。 第一队在各个施工段所需的时间依次为：3,3,2,2,2,2(天)； 第二队在各个施工段所需的时间依次为：4,2,3,2,2,3(天)； 第三队在各个施工段所需的时间依次为：2,2,3,3,2,2(天)。 计算各施工队之间的流水步距、总工期，画出施工进度计划表。
❖ 4、施工过程间歇：
❖ 在同一个施工层或施工段内，相邻两个施工过 程之间的技术间歇或组织间歇，统称为施工过 程间歇。
❖ 搭接时间（C）
❖ 前一个工作队未撤离，后一施工队即进入该施 工段。两者在同一施工段上同时施工的时间称 为平行搭接时间。
作业

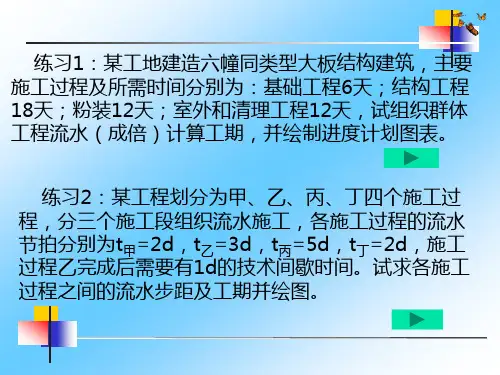

某工地建造同类型的大板结构住宅六幢，每 幢房屋的基础6天，结构安装18天，粉刷 装修12天，室外和清理工程12天。对这六 幢住宅组织群体工程流水，试计算：
（1）不等节拍流水施工的流水步距、工期， 并绘制进度表；
（2）成倍节拍流水施工的流水步距、工期， 并绘制进度表。
课堂作业
❖ 1．一个建筑群，划分为五个流水段，组织等节 奏流水，施工过程有六个，分别为A、B、C、D、 E、F。现设流水节拍为三天，求这建筑群总工期 是多少天？用横道图画出施工进度计划表。
❖ 工期计算： T＝（N＋M－1）t＝（N＋M－1） K
一、有节奏流水
（一）等节奏流水
1．等节拍等步距流水
❖ 【例2】某分部工程划分为A、B、C、D四 个施工过程，划分为三个施工段，其流水节 拍均为3天，请问可以组织什么流水，计算 工期。
❖ 【解】T＝（N＋M－1）t＝（4＋3－1） ×3＝18天
① ② ③ ④⑤ ⑥
①
④
②
⑤
③
⑥
①
③
⑤
②
④
⑥
① ② ③ ④⑤ ⑥
【例7】 N=4，M=6，tA＝2天，tB＝6天， tC＝4天，tD＝2天
①
②
③
④
⑤ ⑥
① ④
②
⑤
③ ①
⑥
③
⑤
②
④
⑥
特征：
①
②
③
④
⑤
⑥
各流水节拍均为最小流水节拍的整数倍
各过程的施工班组数
bi
ti t min
施工班组数之和 Nbi
①
课堂作业答案
解：组织等节拍等步距流水。
T=(M+N-1)t ＝（5+6-1）×3 =30天
❖ 2．六幢同型两单元组成的大板建筑，由四道工 序组成，各工序在每个单元作业时间分别为基础 4天，构件安装8天，木结构安装4天，室内清理 和装修8天，基础完工后，需养护4天方可进行 构件安装，按一幢为一个段组织成倍节拍流水。
②
③
④
⑤ ⑥
① ④
②
⑤
③ ①
⑥
③
⑤
②
④
⑥
①
②
③
④
⑤
⑥
特征： 流水步距Ki，i+1＝tmin+tj-td 流水步距数目为（N′－1）个。
①
②
③
④
⑤
⑥
① ④
②
⑤
③ ①
⑥
③
⑤
②
④
⑥
①
②
③
④
⑤
⑥
工期计算 ： T ( N M 1 ) tm in tjtd
不等节拍流水 与 成倍节拍流水
施工中，如果无法按照成倍节拍特征相应增 加班组数，每个施工过程只有一个施工班组， 也只能按照不等节拍流水组织施工。
【例3】N=4，M=3，ti＝4天，A与B之间 有2天的搭接时间，C与D之间有1天的间歇时 间。
❖ 特征： ti＝t＝常数 ； K i，i+1＝t＋tj－td
❖ 工期计算： T (N M 1 )ttjtd
一、有节奏流水
（一）等节奏流水
2．等节拍不等步距流水
【例4】某分部工程划分为A、B、C、D四个 施工过程，划分为四个施工段，其流水节拍 均为5天，其中施工过程A与B之间有2天的间 歇时间，施工过程B与C之间有1天的搭接时 间，C与D之间有1天的间歇时间。请问可以 组织什么流水，计算工期。
