勘探线设计地质剖面图的编制方法

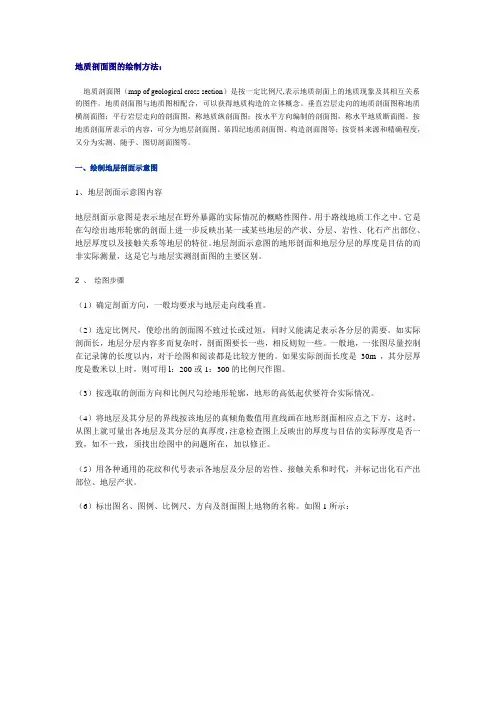

地质剖面图的绘制方法：地质剖面图（map of geological cross section）是按一定比例尺,表示地质剖面上的地质现象及其相互关系的图件。

地质剖面图与地质图相配合，可以获得地质构造的立体概念。

垂直岩层走向的地质剖面图称地质横剖面图；平行岩层走向的剖面图，称地质纵剖面图；按水平方向编制的剖面图，称水平地质断面图。

按地质剖面所表示的内容，可分为地层剖面图、第四纪地质剖面图、构造剖面图等；按资料来源和精确程度，又分为实测、随手、图切剖面图等。

一、绘制地层剖面示意图1、地层剖面示意图内容地层剖面示意图是表示地层在野外暴露的实际情况的概略性图件。

用于路线地质工作之中。

它是在勾绘出地形轮廓的剖面上进一步反映出某一或某些地层的产状、分层、岩性、化石产出部位、地层厚度以及接触关系等地层的特征。

地层剖面示意图的地形剖面和地层分层的厚度是目估的而非实际测量，这是它与地层实测剖面图的主要区别。

2 、绘图步骤（1）确定剖面方向，一般均要求与地层走向线垂直。

（2）选定比例尺，使绘出的剖面图不致过长或过短，同时又能满足表示各分层的需要。

如实际剖面长，地层分层内容多而复杂时，剖面图要长一些，相反则短一些。

一般地，一张图尽量控制在记录簿的长度以内，对于绘图和阅读都是比较方便的。

如果实际剖面长度是30m ，其分层厚度是数米以上时，则可用l：200或1：300的比例尺作图。

（3）按选取的剖面方向和比例尺勾绘地形轮廓，地形的高低起伏要符合实际情况。

（4）将地层及其分层的界线按该地层的真倾角数值用直线画在地形剖面相应点之下方，这时，从图上就可量出各地层及其分层的真厚度，注意检查图上反映出的厚度与目估的实际厚度是否一致，如不一致，须找出绘图中的问题所在，加以修正。

（5）用各种通用的花纹和代号表示各地层及分层的岩性、接触关系和时代，并标记出化石产出部位、地层产状。

（6）标出图名、图例、比例尺、方向及剖面图上地物的名称。

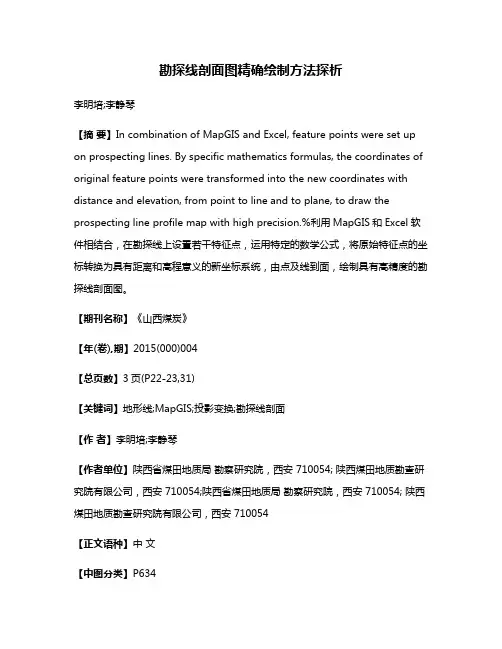

勘探线剖面图精确绘制方法探析李明培;李静琴【摘要】In combination of MapGIS and Excel, feature points were set up on prospecting lines. By specific mathematics formulas, the coordinates of original feature points were transformed into the new coordinates with distance and elevation, from point to line and to plane, to draw the prospecting line profile map with high precision.%利用MapGIS和Excel软件相结合，在勘探线上设置若干特征点，运用特定的数学公式，将原始特征点的坐标转换为具有距离和高程意义的新坐标系统，由点及线到面，绘制具有高精度的勘探线剖面图。

【期刊名称】《山西煤炭》【年(卷),期】2015(000)004【总页数】3页(P22-23,31)【关键词】地形线;MapGIS;投影变换;勘探线剖面【作者】李明培;李静琴【作者单位】陕西省煤田地质局勘察研究院，西安 710054; 陕西煤田地质勘查研究院有限公司，西安 710054;陕西省煤田地质局勘察研究院，西安 710054; 陕西煤田地质勘查研究院有限公司，西安 710054【正文语种】中文【中图分类】P634勘探线剖面图精确绘制方法探析李明培1，2，李静琴1，2（1.陕西省煤田地质局勘察研究院，西安710054；2.陕西煤田地质勘查研究院有限公司，西安710054）摘要：利用MapGIS和Excel软件相结合，在勘探线上设置若干特征点，运用特定的数学公式，将原始特征点的坐标转换为具有距离和高程意义的新坐标系统，由点及线到面，绘制具有高精度的勘探线剖面图。

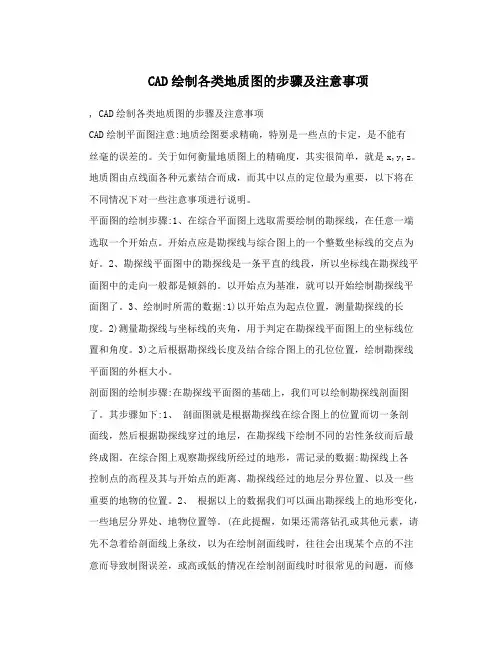

CAD绘制各类地质图的步骤及注意事项, CAD绘制各类地质图的步骤及注意事项CAD绘制平面图注意:地质绘图要求精确，特别是一些点的卡定，是不能有丝毫的误差的。

关于如何衡量地质图上的精确度，其实很简单，就是x,y,z。

地质图由点线面各种元素结合而成，而其中以点的定位最为重要，以下将在不同情况下对一些注意事项进行说明。

平面图的绘制步骤:1、在综合平面图上选取需要绘制的勘探线，在任意一端选取一个开始点。

开始点应是勘探线与综合图上的一个整数坐标线的交点为好。

2、勘探线平面图中的勘探线是一条平直的线段，所以坐标线在勘探线平面图中的走向一般都是倾斜的。

以开始点为基准，就可以开始绘制勘探线平面图了。

3、绘制时所需的数据:1)以开始点为起点位置，测量勘探线的长度。

2)测量勘探线与坐标线的夹角，用于判定在勘探线平面图上的坐标线位置和角度。

3)之后根据勘探线长度及结合综合图上的孔位位置，绘制勘探线平面图的外框大小。

剖面图的绘制步骤:在勘探线平面图的基础上，我们可以绘制勘探线剖面图了。

其步骤如下:1、剖面图就是根据勘探线在综合图上的位置而切一条剖面线，然后根据勘探线穿过的地层，在勘探线下绘制不同的岩性条纹而后最终成图。

在综合图上观察勘探线所经过的地形，需记录的数据:勘探线上各控制点的高程及其与开始点的距离、勘探线经过的地层分界位置、以及一些重要的地物的位置。

2、根据以上的数据我们可以画出勘探线上的地形变化，一些地层分界处、地物位置等。

(在此提醒，如果还需落钻孔或其他元素，请先不急着给剖面线上条纹，以为在绘制剖面线时，往往会出现某个点的不注意而导致制图误差，或高或低的情况在绘制剖面线时时很常见的问题，而修改起来也是一件挺麻烦的事，我想有过类似经历的同道们也很明白那种感受吧。

所以，我们的口号是，坚持从大到小的原则，绝不贪功冒进，不然产生的后果会让人很郁闷的。

)钻孔钻线在平面图上的落法:在平面图上，所谓的钻孔钻线投影，就是把钻线上的各个点垂直的投影到地表平面上。

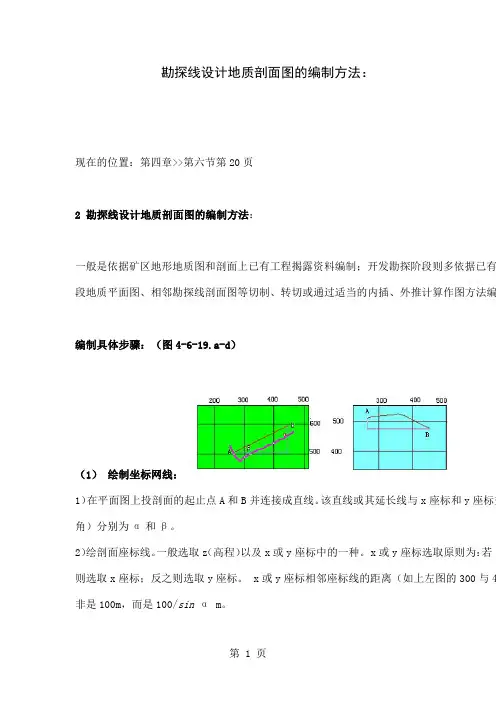

勘探线设计地质剖面图的编制方法：现在的位置：第四章>>第六节第20页2 勘探线设计地质剖面图的编制方法：一般是依据矿区地形地质图和剖面上已有工程揭露资料编制；开发勘探阶段则多依据已有若干中段地质平面图、相邻勘探线剖面图等切制、转切或通过适当的内插、外推计算作图方法编制。

编制具体步骤：（图4-6-19.a-d）（1）绘制坐标网线：1）在平面图上投剖面的起止点A和B并连接成直线。

该直线或其延长线与x座标和y座标交角（锐角）分别为α和β。

2）绘剖面座标线。

一般选取z（高程）以及x或y座标中的一种。

x或y座标选取原则为：若α≥β则选取x座标；反之则选取y座标。

x或y座标相邻座标线的距离（如上左图的300与400）并非是100m，而是100/sin α m。

3）根据A和B点的座标值，将其投在剖面图上。

（2）地表资料绘制：包括：1.地形线2.地表地质界线3.地表探矿工程除了在剖面图上绘出上述内容，还应在剖面图下方的平面图上绘出。

（3）推测绘制地下资料并连接矿体据矿床地质图和其他有关资料并根据相邻及其他探矿资料及地质规律的变化趋势推测深部地质特征及界线。

（4）单项设计工程设计按所选定的勘探工程种类和间距，将各单项设计工程标绘在地质剖面图上（详见于后的单项工程设计），并标明编号。

然后完善剖面线平面位置图，补充取样结果表及图例、责任表等规定内容。

最后绘整理成图。

3设计中段地质平面图的切制在矿床地质勘探或开发勘探工作中，根据工程设计需要往往要切制中段设计（或预测）地质平面图或称为××m（标高）水平断面图。

所需资料依据：矿床地质图及对矿床地质构造特点和成矿规律的研究成果；一系列勘探线剖面图；或已有中段（尤其是相邻中段）地质平面图等。

可利用直接切制或各种转切的方法完成。

比例尺一般1∶500～1∶2000，按矿体规模与地质构造复杂程度而定。

现将具有一系列勘探线剖面图切制中段设计地质平面图的方法与步骤介绍如下（见图4-6-20）：（1）按设计需要确定切图标高（如100m）；（2）绘平面坐标网，要求对角线误差小于1毫米，同时画上各勘探线及编号；（3）从各勘探线剖面图上的切图标高线上切取各类工程及地质界线点，并转绘到平面图各相应勘探线上；（4）将各相邻勘探线上的对应地质界线点连接起来，注意地质构造线的性质、产状变化趋势；一般应按照：先新后老，先外后内，先主后次，先含矿层（带）后矿体、再矿石类型的顺序联图；若有相邻中段地质平面图，要参照对比修改；并根据对某些规律变化的趋势性认识，尤其对那些属内插外推界线的预测内容作必要修正；（5）按所选定设计的勘探工程种类（沿脉、穿脉、坑内钻等）和间距，作单项工程设计，并编号以完成预定的矿床勘探任务。

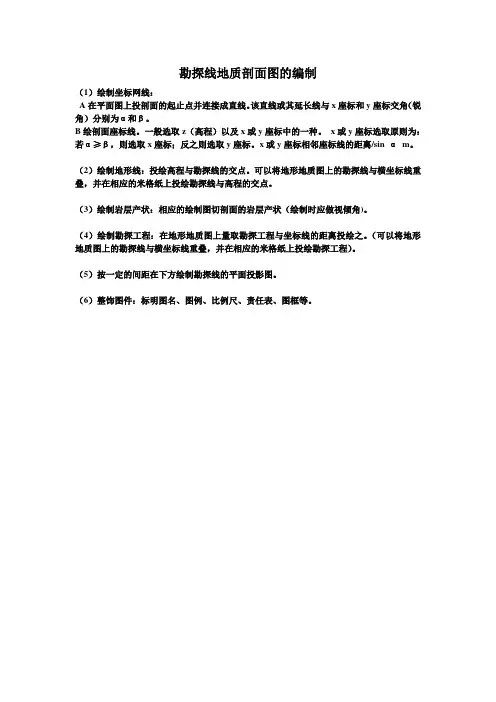

勘探线地质剖面图的编制
（1）绘制坐标网线：
A在平面图上投剖面的起止点并连接成直线。

该直线或其延长线与x座标和y座标交角（锐角）分别为α和β。

B绘剖面座标线。

一般选取z（高程）以及x或y座标中的一种。

x或y座标选取原则为：若α≥β，则选取x座标；反之则选取y座标。

x或y座标相邻座标线的距离/sin αm。

（2）绘制地形线：投绘高程与勘探线的交点。

可以将地形地质图上的勘探线与横坐标线重叠，并在相应的米格纸上投绘勘探线与高程的交点。

（3）绘制岩层产状：相应的绘制图切剖面的岩层产状（绘制时应做视倾角)。

（4）绘制勘探工程：在地形地质图上量取勘探工程与坐标线的距离投绘之。

（可以将地形地质图上的勘探线与横坐标线重叠，并在相应的米格纸上投绘勘探工程）。

（5）按一定的间距在下方绘制勘探线的平面投影图。

（6）整饰图件：标明图名、图例、比例尺、责任表、图框等。

地质勘察工程中的地质剖面绘制规范要求地质剖面绘制是地质勘查工作中的重要环节之一，它能够将地质体内部的构造和变化情况以图形的形式展示出来，为地质工程的设计和施工提供重要的参考依据。

为了确保地质剖面的准确性和可读性，地质勘查单位和工程设计单位有必要遵守一定的规范要求。

本文将介绍地质勘察工程中常见的地质剖面绘制规范要求。

一、剖面线的选择和设置在进行地质剖面绘制前，首先需要选择适合的剖面线，并进行合理的设置。

剖面线应该选择在地质体的主要构造面或者变化明显的部位，避免选择在复杂的断层或者变质带上。

同时，剖面线的设计应考虑地质体的长宽比，力求能够展示地质体的整体形态和特征。

二、地质图件的绘制地质剖面绘制是基于地质图件进行的，因此地质图件的准确性和详细程度对于绘制地质剖面至关重要。

地质图件应包括研究对象的地质区划图、地层分布图、断层分布图等内容，其中每一幅图件都需要有相应的图例和标注。

地质图件应清晰可辨，比例尺、图名、单位等信息应清晰显示。

三、剖面线的纵向范围和横向比例尺地质剖面绘制中，剖面线的纵向范围应根据实际情况确定，并进行合理的标注说明。

剖面线的横向比例尺应根据地质体的大小和剖面图的尺寸确定，力求在不失真的情况下能够包含地质体的全部信息。

四、地层的标注和符号地质剖面图中的地层标注是绘制过程中的关键环节，它能够直观地展示地质体的地层特征和层位关系。

地层标注应采用统一的符号和字母编号，清晰地标注地层的名称、编号和分布范围。

同时，对于特殊地层的标注，如变质带、断层面等，应采用特殊的符号进行标注，以便于读者理解。

五、剖面线上的地质构造和地质事件标注地质剖面图在展示地质构造和地质事件方面起着重要的作用。

地质构造包括断层、褶皱、岩浆侵入体等，地质事件包括沉积、侵蚀和变质等。

在剖面图上应采用统一的符号和标注方式，清晰地标注地质构造和地质事件的位置、形态特征和产生时代。

六、剖面图的绘制精度和美观度地质剖面图要求准确、精细，同时也应具备一定的美观性。

勘探线设计地质剖面图的编制方法：现在的位置：第四章>>第六节第20页2 勘探线设计地质剖面图的编制方法：一般是依据矿区地形地质图和剖面上已有工程揭露资料编制；开发勘探阶段则多依据已有段地质平面图、相邻勘探线剖面图等切制、转切或通过适当的内插、外推计算作图方法编编制具体步骤：（图4-6-19.a-d）（1）绘制坐标网线：1）在平面图上投剖面的起止点A和B并连接成直线。

该直线或其延长线与x座标和y座标交角）分别为α和β。

2）绘剖面座标线。

一般选取z（高程）以及x或y座标中的一种。

x或y座标选取原则为：若α则选取x座标；反之则选取y座标。

x或y座标相邻座标线的距离（如上左图的300与4非是100m，而是100/sin α m。

3）根据A和B点的座标值，将其投在剖面图上。

（2）地表资料绘制：包括：1.地形线2.地表地质界线3.地表探矿工程除了在剖面图上绘出上述内容，还应在剖面图下方的平面图上绘出。

（3）推测绘制地下资料并连接矿体据矿床地质图和其他有关资料并根据相邻及其他探矿资料及地质规律的变化趋势推测深部征及界线。

（4）单项设计工程设计按所选定的勘探工程种类和间距，将各单项设计工程标绘在地质剖面图上（详见于后的单设计），并标明编号。

然后完善剖面线平面位置图，补充取样结果表及图例、责任表等规定内容。

最后绘整理成3设计中段地质平面图的切制在矿床地质勘探或开发勘探工作中，根据工程设计需要往往要切制中段设计（或预测）地图，或称为××m（标高）水平断面图。

所需资料依据：矿床地质图及对矿床地质构造特点和成矿规律的研究成果；一系列勘探线剖或已有中段（尤其是相邻中段）地质平面图等。

可利用直接切制或各种转切的方法完成。

一般1∶500～1∶2000，按矿体规模与地质构造复杂程度而定。

现将具有一系列勘探线剖面图切制中段设计地质平面图的方法与步骤介绍如下（见图4-6-20）：（1）按设计需要确定切图标高（如100m）；（2）绘平面坐标网，要求对角线误差小于1毫米，同时画上各勘探线及编号；（3）从各勘探线剖面图上的切图标高线上切取各类工程及地质界线点，并转绘到平面图各探线上；（4）将各相邻勘探线上的对应地质界线点连接起来，注意地质构造线的性质、产状变化趋般应按照：先新后老，先外后内，先主后次，先含矿层（带）后矿体、再矿石类型的顺序若有相邻中段地质平面图，要参照对比修改；并根据对某些规律变化的趋势性认识，尤其属内插外推界线的预测内容作必要修正；（5）按所选定设计的勘探工程种类（沿脉、穿脉、坑内钻等）和间距，作单项工程设计，并以完成预定的矿床勘探任务。

地质剖面图类的编制一、实习目的了解剖面图类编制方法。

以勘探线地质剖面图编制为例，掌握根据勘探工程的资料编制地质剖面图的方法。

二、方法简述地质剖面图类所反映的是矿体或矿体群（工业矿带）在给定方向的断面内的地质情况，是研究矿体空间变化性，计算矿产储量的重要基础图件。

剖面图类包括：勘探线剖面图（横面图）、中段平面图、纵剖面图、，水平断面图等。

上述剖面图，按其编制时所依据的资料，以分为两大类。

第一类是根据剖面内所观测到的直接资料编制；第二类是根据与之相垂直的剖面资料切制。

当然，也有这两种资料兼而有之的情况。

属于第一类的有勘探线剖面图、根据水平坑道的资料作的中段平面图等。

这类剖面精度相对较高，可作为储量计算图件。

属于第二的，有根据勘探线剖面图切制的水平断面图等。

图件精度相对较低，只是作为了解和研究在不同方向上变化规律的辅助图件。

为了便于叙述，我们将第一类地质剖面图称为直接资料剖面图，第二类地质剖面图称为内插资料剖面图。

这两类剖面图的编制方法各有不同。

（一）直接资料剖面图的编制方法所有直接资料剖面图，都是根据通过剖面的地表露头及勘探工程资料编制。

为了将勘探工程的资料准确空间定位，就必须对工程进行测量。

根据测量成果，将工程标绘在具有坐标网格的剖面图上。

由于钻探工程不可能严格地沿着剖面施工，这就产生将略微偏离剖面的工程的地质资料投绘到剖面图上的问题。

最后，根据地质体在空间展布的客观规律，将在各个工程或露头上见到的孤立现象加以综合、联接。

如果剖面图作为储量计算用图，则图上应有块段划分方面的内容。

一般在垂直剖面图上，要表现工程偏离剖面的情况，应该附平面图；而水平断面，则无此必耍。

剖面图应着重表现矿体的质量和空间展布，所以反映矿体质量的化验分析结果表则是必要资料，要附在图上。

最后，图件整饰上墨。

根据上述，将剖面图编绘的步骤分述如下：1·建立坐标系统水平剖面图采用x、y坐标的正方形坐标网（见图8－1）。

垂直剖面图则采用高程h及x或坐标的矩形坐标网。

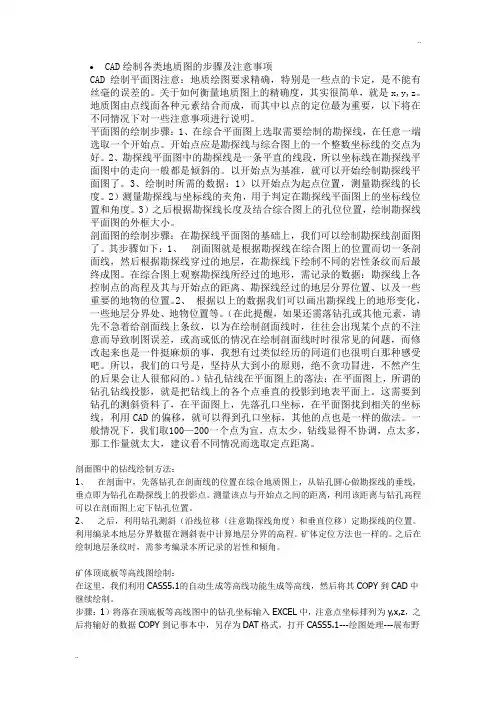

•CAD绘制各类地质图的步骤及注意事项CAD绘制平面图注意：地质绘图要求精确，特别是一些点的卡定，是不能有丝毫的误差的。

关于如何衡量地质图上的精确度，其实很简单，就是x,y,z。

地质图由点线面各种元素结合而成，而其中以点的定位最为重要，以下将在不同情况下对一些注意事项进行说明。

平面图的绘制步骤：1、在综合平面图上选取需要绘制的勘探线，在任意一端选取一个开始点。

开始点应是勘探线与综合图上的一个整数坐标线的交点为好。

2、勘探线平面图中的勘探线是一条平直的线段，所以坐标线在勘探线平面图中的走向一般都是倾斜的。

以开始点为基准，就可以开始绘制勘探线平面图了。

3、绘制时所需的数据：1）以开始点为起点位置，测量勘探线的长度。

2）测量勘探线与坐标线的夹角，用于判定在勘探线平面图上的坐标线位置和角度。

3）之后根据勘探线长度及结合综合图上的孔位位置，绘制勘探线平面图的外框大小。

剖面图的绘制步骤：在勘探线平面图的基础上，我们可以绘制勘探线剖面图了。

其步骤如下：1、剖面图就是根据勘探线在综合图上的位置而切一条剖面线，然后根据勘探线穿过的地层，在勘探线下绘制不同的岩性条纹而后最终成图。

在综合图上观察勘探线所经过的地形，需记录的数据：勘探线上各控制点的高程及其与开始点的距离、勘探线经过的地层分界位置、以及一些重要的地物的位置。

2、根据以上的数据我们可以画出勘探线上的地形变化，一些地层分界处、地物位置等。

（在此提醒，如果还需落钻孔或其他元素，请先不急着给剖面线上条纹，以为在绘制剖面线时，往往会出现某个点的不注意而导致制图误差，或高或低的情况在绘制剖面线时时很常见的问题，而修改起来也是一件挺麻烦的事，我想有过类似经历的同道们也很明白那种感受吧。

所以，我们的口号是，坚持从大到小的原则，绝不贪功冒进，不然产生的后果会让人很郁闷的。

）钻孔钻线在平面图上的落法：在平面图上，所谓的钻孔钻线投影，就是把钻线上的各个点垂直的投影到地表平面上。

Section制作勘探线剖面图1.数据准备：section v4.3、mapgis6.7软件，mapgis地质图（地质图层、界限、矿体界限、产状完整）、等高线文件、勘探线文件、钻孔文件等。

2.首先，使所有文件都处于编辑状态，保持等高线文件处于正在编辑状态下，在section中点击剖面图——读取地形数据——选线读取（在此处选择之前设计好的勘探线），选高程，然后确定。

3.其次，保持地质区（弧段）图层文件处于正在编辑状态下，在section中点击剖面图——剖面信息——读取地质信息，在下方弹出的表中，修改地层产状和接触产状为我们实际的数值，修改地层花纹和接触关系等，点存储按钮（注意：千万不要点退出按钮，关掉该表）。

4.然后，在section中点击剖面图——剖面信息——设计钻孔按钮，在之前已经设置好钻孔的位置点击一下鼠标左键，在弹出的界面中修改钻孔名称、孔深、方位角、倾角等信息，点击存储按钮，然后点退出按钮。

5.最后，在section中点击剖面图——图切剖面按钮，在弹出的对话框中设置文件的保存位置，然后点确定。

至此，初步的勘探线剖面图算是制作完成。

6.利用section平面投影功能给勘探线剖面探槽上样详细步骤如下：先上一张我上完探槽样的勘探线剖面图思路：利用section平面投影功能生成探槽的平面投影，然后再将样品投影到地形线上。

步骤:1）、用section图切剖面如下图2）、在平面掠影表里输入数据平面工程表里的数据如下（这里因为勘探线方向为130°，和探槽方向一致，故探槽的方位输成90°，有夹角的情况下，输入夹角度数）。

4）、利用section超级拷贝、超级粘贴功能把先前图切剖面里的探槽地形线复制过来。

注意地形线粘贴在平面图上方，别太远，槽头位置要对齐。

5）、将平面投影数据表样品起终点坐标复制到探槽样轨投影表中计算表内计算得出探槽样品在地形线上的投影坐标思路：通过将平面投影表中探槽样品的起终点坐标投影到探槽地形线上从而得到探槽样品在地形线上的投影坐标。

剖面图的编制
1,确定图幅大小、剖面方向并进行基本图面设计：根据地形地质图上剖面线的长度，确定图幅大小；图纸上方为图名，下方为图例、责任图签。

2，绘制水平标高线
一般先按剖面长度和略大于勘查深度的标高及图面设计要求等，在水平标高线的两端著名标高数。

3、确定剖面基线
剖面基线是剖面穿过的坐标经线和纬线。

一般根据剖面的长短，选择一条及以上的剖面基线并标注其坐标值。

4、绘制地形线、地物及井田边界线：
在地形地质图上图切。

在切绘地形线时，应根据地形起伏和地形坡度的变化情况，考虑足够的取点密度，保证地形线的精度。

5、投绘勘察工程
按剖面地或止点，将所有通过该剖面的各种勘察工程均投绘到剖面图上。

6、填绘各种地质界线：
根据地表天然露头、探槽、井探、钻孔等所揭露的地层产状及分界线、、构造线、不不整合线、含（隔）水层、滑面或堆积体与沟床的分界、崩塌体边界等进行标注。

7、剖面连线
从单孔构造资料及地表露头情况出发，联系邻近剖面及区内地质规律，作出正确判断后，将地质界线按自然形态圆滑连接，即完成地质剖面图的基本绘制工作。

8、剖面检校与整饰
剖面图连好后，应将所有原始资料数据进行校对，对有碍剖面清晰、整洁的不必要线条（如水平标高线）等擦拭掉。

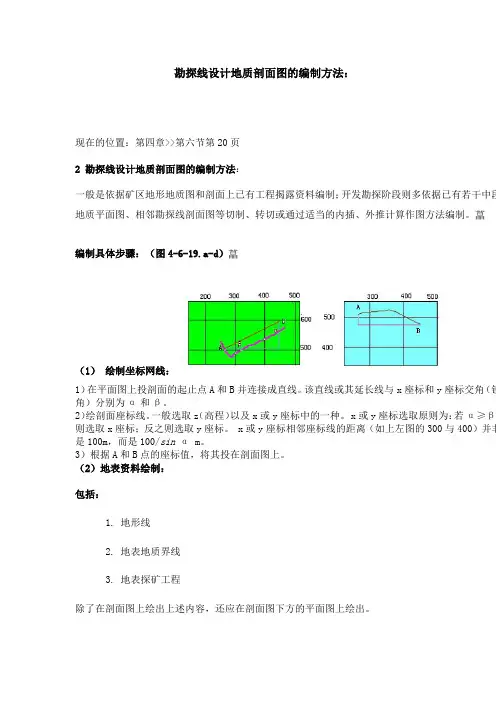

勘探线设计地质剖面图的编制方法：现在的位置：第四章>>第六节第20页2 勘探线设计地质剖面图的编制方法：一般是依据矿区地形地质图和剖面上已有工程揭露资料编制；开发勘探阶段则多依据已有若干中段地质平面图、相邻勘探线剖面图等切制、转切或通过适当的内插、外推计算作图方法编制。

编制具体步骤：（图4-6-19.a-d）（1）绘制坐标网线：1）在平面图上投剖面的起止点A和B并连接成直线。

该直线或其延长线与x座标和y座标交角（锐角）分别为α和β。

2）绘剖面座标线。

一般选取z（高程）以及x或y座标中的一种。

x或y座标选取原则为：若α≥β则选取x座标；反之则选取y座标。

x或y座标相邻座标线的距离（如上左图的300与400）并非是100m，而是100/sin α m。

3）根据A和B点的座标值，将其投在剖面图上。

（2）地表资料绘制：包括：1.地形线2.地表地质界线3.地表探矿工程除了在剖面图上绘出上述内容，还应在剖面图下方的平面图上绘出。

（3）推测绘制地下资料并连接矿体据矿床地质图和其他有关资料并根据相邻及其他探矿资料及地质规律的变化趋势推测深部地质特征及界线。

（4）单项设计工程设计按所选定的勘探工程种类和间距，将各单项设计工程标绘在地质剖面图上（详见于后的单项工程设计），并标明编号。

然后完善剖面线平面位置图，补充取样结果表及图例、责任表等规定内容。

最后绘整理成图。

3设计中段地质平面图的切制在矿床地质勘探或开发勘探工作中，根据工程设计需要往往要切制中段设计（或预测）地质平面图或称为××m（标高）水平断面图。

所需资料依据：矿床地质图及对矿床地质构造特点和成矿规律的研究成果；一系列勘探线剖面图；或已有中段（尤其是相邻中段）地质平面图等。

可利用直接切制或各种转切的方法完成。

比例尺一般1∶500～1∶2000，按矿体规模与地质构造复杂程度而定。

现将具有一系列勘探线剖面图切制中段设计地质平面图的方法与步骤介绍如下（见图4-6-20）：（1）按设计需要确定切图标高（如100m）；（2）绘平面坐标网，要求对角线误差小于1毫米，同时画上各勘探线及编号；（3）从各勘探线剖面图上的切图标高线上切取各类工程及地质界线点，并转绘到平面图各相应勘探线上；（4）将各相邻勘探线上的对应地质界线点连接起来，注意地质构造线的性质、产状变化趋势；一般应按照：先新后老，先外后内，先主后次，先含矿层（带）后矿体、再矿石类型的顺序联图；若有相邻中段地质平面图，要参照对比修改；并根据对某些规律变化的趋势性认识，尤其对那些属内插外推界线的预测内容作必要修正；（5）按所选定设计的勘探工程种类（沿脉、穿脉、坑内钻等）和间距，作单项工程设计，并编号以完成预定的矿床勘探任务。

地质剖面图的绘制方法地质剖面图是地质学研究中常用的一种图示方法，它可以清晰地展示地下不同地质构造和岩层的分布情况，为地质研究和工程勘察提供重要的参考依据。

下面将介绍地质剖面图的绘制方法，希望对大家有所帮助。

一、野外调查。

在进行地质剖面图的绘制之前，首先需要进行野外调查。

通过地质勘探，了解不同地质构造和岩层的分布情况，掌握地质剖面线路的走向和位置。

在野外调查中，需要对地质构造、岩石类型、构造断裂等进行详细的观察和记录，为后续的绘制工作提供准确的数据支持。

二、测量剖面线路。

在确定了地质剖面线路后，需要进行剖面线路的测量。

测量过程中，要准确记录剖面线路的起点、终点坐标，以及剖面线路上的地质构造、岩层分布等信息。

同时，还需要测量地下水位、地下水渗透性等相关数据，为后续的地质剖面图绘制提供必要的信息。

三、绘制地质剖面图。

在完成野外调查和剖面线路的测量后，就可以开始绘制地质剖面图了。

首先，需要准备好绘图所需的工具和材料，如绘图纸、铅笔、直尺、量角器等。

然后，按照测量所得的数据，将剖面线路和相关地质构造、岩层分布等信息准确地绘制在绘图纸上。

在绘制过程中，要注意比例尺的选择，确保地质剖面图的比例准确，能够真实地反映地下地质构造和岩层的分布情况。

四、标注图例和注解。

在地质剖面图的绘制过程中，需要标注图例和注解，以便他人能够清晰地理解图中所呈现的地质信息。

图例可以包括地质构造、岩层类型、断裂走向等内容，注解则可以对地质剖面图中的重要地质特征进行解释和说明。

通过图例和注解的标注，可以使地质剖面图更加直观和易懂。

五、校对和修正。

完成地质剖面图的绘制后，需要进行校对和修正工作。

在校对过程中，要认真核对数据的准确性和图中地质信息的完整性，确保地质剖面图的准确性和可靠性。

如果发现错误或不完善的地方，需要及时进行修正和完善，直到地质剖面图符合要求为止。

六、总结。

地质剖面图的绘制是一个需要细心和耐心的工作，需要充分利用野外调查和测量所得的数据，准确地反映地下地质构造和岩层的分布情况。

剖面图作图步骤:1:提取数据库数据打开地质数据库→勘探线数据管理,整理好需要作勘探线,并标记好首钻孔、左右极坐标的距离和剖面网格线的最大最小值。

返回提取数据。

（注意：首钻孔一般为Y坐标最小的钻孔，用户可以指向该钻孔右击鼠标查看坐标）→钻孔数据管理→钻探资料返回主界面提取数据，返回提取数据。

→煤层资料数据，返回提取数据。

→断层数据管理，返回提取数据。

→剖面数据提取，提取需要作的勘探线的数据。

2:剖面配置打开剖面图系统（c:\smt\smt.exe）→剖面绘制→剖面配置，选择需要绘制的地层名称并指定是否绘制厚度。

（注意：地层名称必须指定终孔。

）3:绘制剖面网格剖面绘制→地质剖面→剖面网格绘制出剖面网格线。

4：绘制剖面钻孔剖面绘制→地质剖面→剖面钻孔绘制出剖面钻孔。

（注意：如果该条勘探线上输入有断层则断层资料也和钻孔一起绘制出，如没有则检查地质数据库中的断层资料。

）5：交互绘制地层剖面绘制→地质剖面→交互绘制。

注意：第四系系统自动绘制出。

用户第一次绘制应选择待绘制地层数据控制点多的地层名称(括号里的数为控制点数),并且选择无参考地层。

绘制完第一层地层后先修改好该地层，绘制第二层则可以参考该层绘制。

如果待绘制地层完全没有控制点,可以参考一个已经绘制出的地层,输入该层与参考层的层间距和该层的厚度来进行绘制。

6：显示地层通过第5步绘制出的地层都没有显示地层厚度（因为显示地层厚度速度较慢），可以用下面命令来显示或去掉地层厚度。

剖面绘制→显示地层→显示地层厚度（去掉地层厚度）。

注意：要显示某一地层厚度必须是在绘制地层之前即第2步剖面配置里配置好绘制厚度。

7：编辑地层对于地层线的编辑只能用剖面绘制→编辑地层命令来进行编辑，其功能和编辑线划命令基本相同。

8：连接地层对于两条相临很近的同一地层，只能用剖面绘制→连接地层命令连接。

不能用编辑线划命令进行连接。

9：处理煤层采空区用剖面绘制→地层巷道命令可以处理某一段煤层完全采空或部分采空。

利用地质图编制地质剖面图的步骤和方法。

（1）选定比例尺地质图上作地质剖面图所采用的比例尺，一般应与地质图相同，而且其水平比例尺与垂直比例尺应一致，才能反映真实的地形和地质情况。

但当地形非常平缓时，为揭示其起伏状态，可适当放大垂直比例尺，此时所作地形剖面与实际相比有所夸大。

（2）选定剖面线位置除特定目的外，一般选择剖面线位置的原则是大体上垂直地层走向，能通全区的主要地层和地质构造，较好地反映该区地质构造特征等。

如长山地质图选择A—B作为剖面线，绘制了图幅下面的剖面图。

（3）作地形剖面①在方格纸上引一水平线（A—B）作横坐标，代表基线（见图1）。

用以控制水平距离，其长度与图面上A—B丈度相等，其方向一般规定左端为北或西、右端为南或东（按看图人的左，右方向）。

②在基线一端或两端引垂线作纵坐标，用以控制地形的高度，按垂直比例尺标注高度，所标高度值范围，应以满足剖面线所经过的最高和最低点的高程为原则，亦可从海平面起算，视具体情况（以图的美观、协调为原则）而定。

③将基线（A—B）与图面上（A—B）平行对准，将A—B与地形等高线的一系列交点，垂直投影到A—B上方相应高程的位置上，从而获得一系列的地形投影点，然后用圆滑曲线，逐点依次连接而成剖面图的地形轮廓线，井在其上方相应位置标拄地物名称（山峰，河流、村庄等），则成为地形剖面图。

（4）投影地质点并画出各地质界面的位置（图2）图1 投影地形点并作地形轮廓线图2 投影地质点并作地质界面先将剖面线（A—B）与各地质界线相交的一系列地质点（如地层界线点、断层点、岩体界线点、不整合接触的界线点等）垂直投影到地形轮廓线上，再利用地质图上的产状在地形轮廓线的下方，画出各地质界面的空间状态。

此时应注意以下三个问题：①所选用产状要素值，应是该地质体（地层或断层）界面最靠近A—B线的值。

②注意倾向在剖面图上的表示方法，因为平面与剖面的方向相同，作图时规定左方为北（或西）、右方为南（或东），当剖面为东西向时，如地质界面的产状向西、北西或南西等方位倾斜，图上均向左斜；当界面向东，北东或南东等方向倾斜时，图上则向右斜。

勘探线剖面图类
勘探线剖面图与中段(或水平断面)地质平面图乃是最基本的两种勘探剖面图件。

将原设计剖面上设计工程施工所获得的原始编录资料正确反映在勘探剖面上；根据各相邻工程所揭露的地质构造现象和矿化取样资料，经过合乎地质规律的综合分析与对比研究，再将所有地质构造和矿体界线点对应连接与合理推断，从而编制出相应的勘探剖面图。

绘制坐标线
在平面图上投剖面的起点A和终点B并连接成直线。

该直线或其延长线与x坐标和y坐标交角（锐角）分别为α和β。

绘制地表资料
地表资料主要包括：地形线，地表地质界线点及地表探矿工程等。

地形线，地表地质界线点是根据导线测量的资料标绘，不允许在矿区地形地质图上切制。

地表探矿工程的位置根据工程测量资料标绘。

除了在剖面图上绘出上述内容，还应在剖面图下方的平面图上绘出地矿表探矿工
程。

绘制地下资料
沿剖面施工的勘探工程资料直接按原始编录编绘。

如果工程偏离剖面则要投影到剖面上。

其投影方法见"钻孔投影"部分。
