模拟电子技术基础实验2010-2011第一学期试题(实验)

模拟电子技术基础测试题及参考答案一、选择题1. 下列哪种器件是一种双极型晶体管？（A）锗二极管（B）硅二极管（C）三极管（D）场效应晶体管答案：C2. 在放大电路中，下列哪种反馈方式可以使放大倍数增加？（A）电压反馈（B）电流反馈（C）串联反馈（D）并联反馈答案：A3. 下列哪种电路可以实现交流信号的放大？（A）rc电路（B）lc振荡电路（C）放大电路（D）整流电路答案：C4. 下列哪种元件在放大电路中起到稳定放大倍数的作用？（A）电容器（B）电阻器（C）电感器（D）晶体管答案：D5. 下列哪种电路可以实现信号的整流？（A）放大电路（B）整流电路（C）滤波电路（D）振荡电路答案：B6. 在整流电路中，下列哪种元件可以实现全波整流？（A）二极管（B）三极管（C）晶闸管（D）grt答案：A7. 下列哪种电路可以实现信号的滤波？（A）rc电路（B）lc振荡电路（C）放大电路（D）整流电路答案：A8. 在滤波电路中，下列哪种元件可以实现低通滤波？（A）电容器（B）电阻器（C）电感器（D）晶体管答案：C9. 下列哪种电路可以实现信号的转换？（A）放大电路（B）整流电路（C）滤波电路（D）振荡电路答案：D10. 在振荡电路中，下列哪种元件可以起到决定振荡频率的作用？（A）电容器（B）电阻器（C）电感器（D）晶体管答案：C二、填空题1. 晶体管的三个极分别是发射极、基极和_______极。

答案：集电极2. 放大电路的输入电阻较大，输出电阻较小，这样可以使得输入信号的电压得到_______放大。

答案：有效3. 放大电路中，反馈分为电压反馈和电流反馈，其中电压反馈可以使放大倍数_______。

答案：增加4. 整流电路的作用是将交流信号转换为_______信号。

答案：直流5. 滤波电路的作用是去除信号中的_______分量。

答案：高频6. 振荡电路的作用是产生_______信号。

答案：稳定三、简答题1. 请简述双极型晶体管的工作原理。

模拟电子技术基础试题汇总一.选择题1．当温度升高时，二极管反向饱和电流将 ( A )。

A 增大B 减小C 不变D 等于零2. 某三极管各电极对地电位如图所示，由此可判断该三极管( D )A. 处于放大区域B. 处于饱和区域C. 处于截止区域D. 已损坏3. 某放大电路图所示.设V CC>>V BE, L CEO≈0，则在静态时该三极管处于( B )A.放大区B.饱和区C.截止区D.区域不定4. 半导体二极管的重要特性之一是( B )。

( A)温度稳定性 ( B)单向导电性 ( C)放大作用 ( D)滤波特性5. 在由NPN型BJT组成的单管共发射极放大电路中，如静态工作点过高，容易产生( B )失真。

( A)截止失真 ( B)饱和v失真 ( C)双向失真 ( D)线性失真6.电路如图所示，二极管导通电压U D＝0.7V，关于输出电压的说法正确的是( B )。

A：u I1=3V，u I2=0.3V时输出电压为3.7V。

B：u I1=3V，u I2=0.3V时输出电压为1V。

C：u I1=3V，u I2=3V时输出电压为5V。

D：只有当u I1=0.3V，u I2=0.3V时输出电压为才为1V。

7.图中所示为某基本共射放大电路的输出特性曲线，静态工作点由Q2点移动到Q3点可能的原因是。

A：集电极电源+V CC电压变高B：集电极负载电阻R C变高C：基极电源+V BB电压变高D：基极回路电阻R b 变高。

8. 直流负反馈是指( C )A. 存在于RC耦合电路中的负反馈B. 放大直流信号时才有的负反馈C. 直流通路中的负反馈D. 只存在于直接耦合电路中的负反馈9. 负反馈所能抑制的干扰和噪声是( B )A 输入信号所包含的干扰和噪声 B. 反馈环内的干扰和噪声C. 反馈环外的干扰和噪声D. 输出信号中的干扰和噪声10. 在图所示电路中，A为理想运放，则电路的输出电压约为( A )A. －2.5VB. －5VC. －6.5VD. －7.5V11. 在图所示的单端输出差放电路中，若输入电压△υS1=80mV, △υS2=60mV,则差模输入电压△υid为( B )A. 10mVB. 20mVC. 70mVD. 140mV12. 为了使高内阻信号源与低阻负载能很好地配合，可以在信号源与低阻负载间接入( C )。

模拟电子技术基础试题库（附答案）一、选择题1. 下列哪种器件是双极型晶体管的三个电极名称？A. 发射极、基极、集电极B. 发射极、基极、地C. 发射极、基极、输入端D. 发射极、基极、输出端答案：A2. 下列哪种电路是模拟电子技术中最基本的放大电路？A. 差分放大电路B. 积分放大电路C. 微分放大电路D. 互补放大电路答案：A3. 下列哪种元件在放大电路中起到反馈作用？A. 电容B. 电感C. 电阻D. 运算放大器答案：A4. 下列哪种放大电路具有输入阻抗高、输出阻抗低的特点？A. 固定偏置放大电路B. 分压式偏置放大电路C. 串联型放大电路D. 并联型放大电路答案：B5. 下列哪种放大电路可以实现电压放大和倒相？A. common-emitter amplifier（共射放大器）B. common-base amplifier（共基放大器）C. common-collector amplifier（共集放大器）D. emitter-follower（发射极跟随器）答案：A6. 下列哪种放大电路具有电压放大倍数可调的特点？A. 固定偏置放大电路B. 分压式偏置放大电路C. 串联型放大电路D. 并联型放大电路答案：C7. 下列哪种电路可以实现信号的整流？A. 半波整流电路B. 全波整流电路C. 桥式整流电路D. 滤波电路答案：A8. 下列哪种电路可以实现信号的滤波？A. 半波整流电路B. 全波整流电路C. 桥式整流电路D. 滤波电路答案：D9. 下列哪种电路可以实现信号的积分和微分？A. 积分放大电路B. 微分放大电路C. 滤波电路D. 整流电路答案：B10. 下列哪种电路可以实现信号的放大和滤波？A. 放大电路B. 滤波电路C. 积分电路D. 微分电路答案：A二、填空题1. 晶体管的三个电极分别为____、____、____。

答案：发射极、基极、集电极2. 放大电路的目的是____。

答案：放大信号3. 运算放大器是一种具有____、____和____的放大器。

电子技术基础模拟试题A一、填空题（每空2分）1．二极管主要由一个构成，因此具有的特性。

2．整流滤波电路可以输出较平滑的直流电压，但当和变化时，会引起输出直流电压的波动。

3．三极管具有作用，即的微小变化控制了的较大变化。

4．直流通路用于分析放大器的。

5．放大器必须设置，才能避免产生非线性失真。

6．电路中引入负反馈可以稳定输出电压。

7．引入负反馈后，放大器的放大倍数、稳定性。

8．自激振荡器电路主要由和两部分组成。

9．自激振荡器电路的条件是：和。

10．直流放大器在输入信号为零时，其输出端电压出现忽大忽小、忽快忽慢、无规则变化的现象叫做。

11．工作于线性区的理想运放具有以下特点：两输入端的电位、输入电流。

12．串联型稳压电源由以下、四个环节组成。

13．电压放大器和功率放大器分别工作于信号状态。

14．平滑的、连续变化的电压或电流叫，离散的、断续变化的电压或电流叫。

15．与非门的逻辑功能为、。

16．半加指两个一位二进制数求和，只计算，不管。

17．JK触发器中，J = 、K= 时，实现计数功能。

18．寄存器具有存储数码和信息的功能，分为和。

19．是存储信息的基本单元。

20．D/A 转换用于把信号转换为信号。

二、选择题（每题2分）1．二极管加上0.3V的正向电压时，其状态为( )。

A．导通B．饱和C．截止2．变压器次级交流电压为20V，单项桥式整流时，负载上的平均电压为( )。

A．9V B．18V C．20V3．测得NPN型三极管的三个电极的电压分别是6V、1.6V、1V，它处于（）状态。

A．放大B．饱和C．截止4．在放大电路中，通常用于调整静态工作点的元件是（）。

A．电源B．基极偏置电阻C．集电极负载电阻5．差动放大器中发射极电阻Re的作用是（）A．交流负反馈减小失真B．对共模信号负反馈C．对差模信号负反馈6．无信号时甲乙功率放大器中两个三极管的工作状态为（）A．都截止B．都导通C．都轻微导通7．OTL功率放大器中，静态时耦合电容上的电压为（），其中电源电压为G C 。

贵州师范大学2010— 2011学年度第一学期 《模拟电子技术基础》课程期未考试试卷(B 卷;闭卷)姓名 学号学院 机械与电气工程学院 年级专业 2009级电气工程及自动化、2009级电气信息工程一、填空题（本大题共8小题，每空2分，共 24分）1、工作在放大区的某三极管，如果当I B从12μA 增大到22μA 时，I C 从1mA 变为2mA ，那么它的β约为 。

2、三极管工作在放大状态的外部条件是 。

3、处于放大状态的晶体管，集电极电流是 运动形成的。

4、多级放大电路的耦合方式有 。

5、放大电路在高频信号作用时放大倍数数值下降的原因是 ，而低频信号作用时放大倍数数值下降的原因是 。

6、当信号频率等于放大电路的f L 或f H 时，放大倍数的值约下降到中频时的 ，即增益下降 dB 。

7、已知如图所示电路中稳压管的稳定电压U Z ＝6V ，最小稳定电流I Zmin ＝5mA ，最大稳定电流I Zmax ＝25mA 。

当U I =10V 时，U O = V ，当U I =15V 时，U O = V 。

8、 运算电路可实现A u ＞1的放大器， 运算电路可将三角波电压转换成方波电压。

二、选择题（本大题共10小题，每小题 3 分，共 30 分） 1、稳压管的稳压区是其工作在【 】A. 正向导通B.反向截止C.反向击穿D.无法确定 2、直接耦合放大电路存在零点漂移的原因是【 】。

A.电阻阻值有误差B.晶体管参数的分散性C.晶体管参数受温度影响D.电源电压不稳定3、选用差分放大电路作为输入级的原因是【 】。

A.克服温漂B. 提高输入电阻C.稳定放入倍数D.降低输入电阻 4、互补输出级采用共集形式是为了使【 】。

A.电压放大倍数大B.不失真输出电压大C.带负载能力强D.输出电阻增大5、为增大电压放大倍数，集成运放的中间级多采用【 】。

A ．共射放大电路 B. 共集放大电路 C ．共基放大电路 D ．差分放大电路 6、欲得到电流－电压转换电路，应在放大电路中引入【 】。

1.按图接线,调节电位器R P ，使V C =6.4V 左右。

输入f=1KHz 的正弦波信号, 幅度以保证输出波形不失真为准。

分别测量不接负载时和负载电阻为5.1KΩ时的V i 和V 0，计算电压放大倍数，并说明负载电阻对放大倍数的影响。

1、2、3题图2.按图接线。

(1)调节电位器R P ，使V C =6.4V 左右。

测量静态工作时的V C 、V B 、V E 以及其它需要的数值，计算静态工作点。

(2)负载电阻取R L =5.1KΩ，输入f=1KHz 的正弦信号, 幅度以保证输出波形不失真为准。

测量V i 和V 0,计算电压放大倍数。

3.按图接线,调节电位器R P ，使V C =6.4V 左右。

负载电阻取R L =5.1KΩ，输入f=1KHz 的正弦信号, 幅度以保证输出波形不失真为准。

测量V i 和V 0。

然后把R C 改成2KΩ，再测量V i 和V 0，分别计算电压放大倍数，并说明R C 对放大倍数的影响。

4. 按图接线。

(1) 调节电位器R P ，使电路静态工作点合适（V E =6V 左右），测量静态工作时的V C 、V B 、V E ；(2)输入f=1KHz 的正弦波信号, 幅度以保证输出波形不失真为准。

测量V s 、 V i 和V 0，计算电压放大倍数A V 和A VS ，并写出射极输出器的特点。

4、5、6题图VsVi5. 按图接线。

调节电位器R P ，使电路静态工作点合适（V E =6V 左右），输入f=1KHz 的正弦波信号, 幅度以保证输出波形不失真为准。

测量V s 、 V i ，计算输入电阻R i （R S =5.1K ）。

写出射极输出器的特点。

6. 按图接线。

调节电位器R P ，使电路静态工作点合适（V E =6V 左右），输入f=1KHz 的正弦波信号, 幅度以保证输出波形不失真为准。

测量空载时的输出电压V 0 和加负载时的输出电压V L （R L =2.2K ），计算输出电阻R o 。

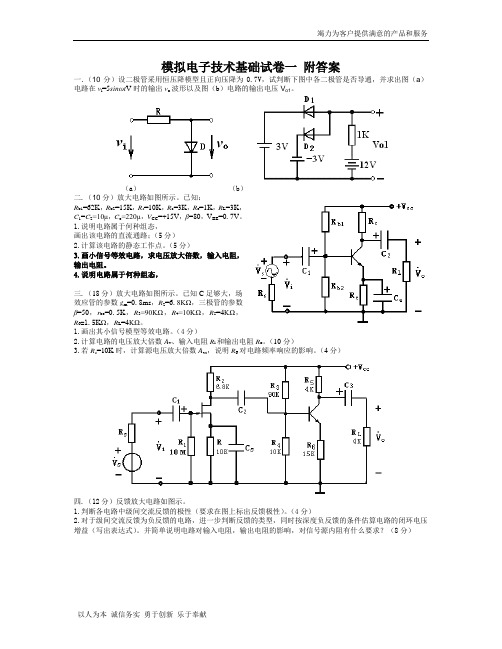

模拟电子技术基础试卷一附答案一．（10分）设二极管采用恒压降模型且正向压降为0.7V，试判断下图中各二极管是否导通，并求出图（a）电路在v i=5sinωt V时的输出v o波形以及图（b）电路的输出电压V o1。

（a）（b）二.（10分）放大电路如图所示。

已知：R b1=62K，R b2=15K，R s=10K，R c=3K，R e=1K，R L=3K，C1=C2=10μ，C e=220μ，V CC=+15V，β=80，V BE=0.7V。

1.说明电路属于何种组态，画出该电路的直流通路；（5分）2.计算该电路的静态工作点。

（5分）3.画小信号等效电路，求电压放大倍数，输入电阻，输出电阻。

4.说明电路属于何种组态，三.（18分）放大电路如图所示。

已知C足够大，场效应管的参数g m=0.8ms，R2=6.8KΩ，三极管的参数β=50，r be=0.5K，R3=90KΩ，R4=10KΩ，R5=4KΩ，R6=1.5KΩ，R L=4KΩ。

1.画出其小信号模型等效电路。

（4分）2.计算电路的电压放大倍数A v、输入电阻R i和输出电阻R o。

（10分）3.若R s=10K时，计算源电压放大倍数A vs，说明R6对电路频率响应的影响。

（4分）四.（12分）反馈放大电路如图示。

1.判断各电路中级间交流反馈的极性（要求在图上标出反馈极性）。

（4分）2.对于级间交流反馈为负反馈的电路，进一步判断反馈的类型，同时按深度负反馈的条件估算电路的闭环电压增益（写出表达式）。

并简单说明电路对输入电阻，输出电阻的影响，对信号源内阻有什么要求？（8分）（a ） （b ）五.（10分）集成运算放大器构成的运算电路如图示，求电路的输出电压。

1.求出电路（a ）的输出电压。

（4分）2.在电路（b ）中，设t =0时v c =0，此时加入v i =1V ，求t =40ms 时v o =？（6分）（a ） （b ）六.（10分）电路如图所示，试用相位平衡条件判断哪个能振荡，哪个不能振荡（要求在电路中应标出i V ，oV ，fV 以及它们的瞬时极性）？对能振荡的电路写出振荡频率的表达式。

模拟电子技术基础试卷一及参考答案（总分150分）一、选择题（本大题10个小题，每小题4分，共40分。

在每小题给岀的四个选项中, 只有一项是符合题目要求的，把所选项前的字母填在题后的括号内。

）1.用万用表的RX100档测得某二极管的正向电阻阻值为500Q,若改用RXlk档，测量同一二极管，则其正向电阻值（）a.增加b.不变c.减小d.不能确定2.某三极管各电极对地电位如图2所示，由此可判断该三极管（）a.处于放大区域b.处于饱和区域c.处于截止区域d.已损坏图23.某放大电路在负载开路吋的输出电压为6V,当接入2kG负载后，其输出电压降为4V,这表明该放大电路的输出电阻为（）a. 10kQb. 2kQc. lkQd. 0.5kQ4.某放大电路图4所示.设V CC»V BE,L CEO"0,则在静态时该三极管处于（）a.放大区b.饱和区c.截止区d.区域不定5.图5所示电路工作在线性放大状态，设R「RMR L,则电路的电压增益为（）g"尺a. b. 1 + gnA C. 一弘尺； d. 一庄/弘6. 图5屮电路的输入电阻&为（ a.Rg+（l?jj//7?g2） c. RJRjlR 立7. 直流负反馈是指（）a.存在于RC 耦合电路小的负反馈c.总流通路中的负反馈 8. 负反馈所能抑制的干扰和噪声是（） a.输入信号所包含的干扰和噪声c.反馈环外的干扰和噪声 9. 在图9所示电路屮，A 为理想运放，a. -2.5Vb. -5V图910. 在图10所示的单端输出羌放电路中，若输入电压△5尸80诃，二60mV,则差模输入电压为（）a. 10mVb. 20mVc. 70mVd. 140mV—nu^— — 1 R 1LICH;Rd rnHX ・ R c--4P_1T- o +Vcc Vo） b. /?g.//（/?g]+/?g2） d. [R g +（心〃他b.放人直流信号时才有的负反馈 d.只存在于直接耦合电路中的负反馈b.反馈环内的十扰和噪声d.输出信号中的干扰和噪声 则电路的输出电压约为（）c. -6.5Vd. -7.5V图10二、填空题（本大题共7个小题，18个空，每空2分，共36分。

一、单项选择题1. 下列关于电路中电压方向的描述，错误的是（）A. 电压的参考方向可任意设定B. 电压的实际方向就是参考方向C. 电位降低的方向是电压的实际方向D. Uab表示a点与b点之间电压参考方向由a指向b答案：B解析：电压的实际方向不一定与参考方向相同，取决于电路的连接方式。

2. 电路如题2图所示，则以下关于电源功率的描述中，正确的是（）A. 电压源吸收功率20W，电流源吸收功率40WB. 电压源吸收功率20W，电流源提供功率40WC. 电压源提供功率20W，电流源吸收功率40WD. 电压源提供功率20W，电流源提供功率40W答案：D解析：电压源提供功率，电流源吸收功率。

3. 已知加在电容C2F两端的电压为U(t)100cos(2000t)(mV)，则流过该电容的电流为（）A. 10cos(2000t) AB. 10sin(2000t) AC. 10cos(2000t) AD. 10sin(2000t) A答案：A解析：电容的电流与电压之间满足关系 i = C dU/dt，代入公式可得 i =10cos(2000t) A。

4. 下列关于P型半导体中载流子的描述，正确的是（）A. 仅自由电子是载流子B. 仅空穴是载流子C. 自由电子和空穴都是载流子D. 三价杂质离子也是载流子答案：B解析：P型半导体中的载流子主要是空穴。

5. 以下关于差动放大电路的描述中，错误的是（）A. 差动放大电路是一个对称电路B. 差动放大电路的共模抑制比越大，性能越好C. 差动放大电路能抑制零点漂移D. 差动放大电路能抑制共模干扰答案：D解析：差动放大电路能抑制共模干扰，但不能抑制共模干扰。

二、多项选择题1. 下列哪些元件属于无源元件（）A. 电阻B. 电容C. 电感D. 晶体管答案：A、B、C解析：电阻、电容、电感都属于无源元件。

2. 下列哪些电路具有正反馈作用（）A. 同相放大电路B. 反相放大电路C. 比较器电路D. 振荡电路答案：A、D解析：同相放大电路和振荡电路具有正反馈作用。

《模拟电子技术基础》测试题一姓名：_________学号：_________成绩：_________一、填空题（40分）1、PN结具有________特性，即当电源________接P区，________接N区时，称为PN结加正向电压或正向偏置；当电源正极接N区，负极接P区时，称为PN结加________或________。

2、三极管的输出特性曲线可分为三个区域，即______区、______区和______区。

当三极管工作在______区时，关系式IC=βIB才成立；当三极管工作在______区时，IC=0；当三极管工作在______区时，UCE≈0。

3、NPN型三极管处于放大状态时，三个电极中电位最高的是______，______极电位最低。

4、晶体三极管有两个PN结，即________和________，在放大电路中________必须正偏，________反偏。

5、晶体三极管反向饱和电流ICBO随温度升高而________，穿透电流ICEO随温度升高而________，β值随温度升高而________。

6、硅三极管发射结的死区电压约为________V，锗三极管发射结的死区电压约为________V，晶体三极管处在正常放大状态时，硅三极管发射结的导通电压约为________V，锗三极管发射结的导通电压约为________V。

7、输入电压为20mV，输出电压为2V，放大电路的电压增益为________。

8、二极管的主要特性是具有。

二极管外加正向电压超过死区电压以后，正向电流会，这时二极管处于状态。

9、整流电路将交流电变为________________直流电，滤波电路将脉动的直流电变为的直流电。

10、整流电路按整流相数，可分为与两种；按被整流后输出电压（或电流）的波形分，又可分为与两种。

11、把脉动直流电变成比较平滑直流电的过程称为。

12、半导体中存在着两种载流子，其中带正电的载流子叫做，带负电的载流子叫做；N型半导体中多数载流子是，P型半导体中的多数载流子是。

重庆大学《模拟电子技术(Ⅱ》课程试卷2010 ~2011学年第 1 学期开课学院: 电气课程号:15012335考试日期: 2010-12-30考试方式:考试时间: 120 分钟一、单项选择题:在下列各题中,将唯一正确的答案代码填入括号内(本大题共10小题,每空2分,共20分1.欲得到电压-电流转换电路,应在集成运算放大电路中引入( 。

(a 电压串联负反馈 (b 电流并联负反馈 (c 电流串联负反馈2. 图1为正弦波振荡电路,其反馈电压取自( 元件。

(a L 1 (b L 2 (c C 13. 负反馈对放大器的影响是(A 、减少非线性失真B 、增大放大倍数C 、收窄通频带图1 图24. 图2为单相桥式整流滤波电路,u 1为正弦波,有效值为U 1=20V ,f=50H Z 。

若实际测得其输出电压为28.28V ,这是由于( 的结果。

(a C 开路 (b R L 开路(cC 的容量过小5. 图3为( 功率放大电路。

(a甲乙类OCL (b乙类OTL(c甲乙类OTL6. 共模抑制比K CMR 是( 之比。

(a输入量中的差模信号与共模信号 (b输出量中的差模信号与共模信号(c差模放大倍数与共模放大倍数(绝对值。

7. PNP 管工作在饱和状态时,应使发射结正向偏置,集电结( 偏置。

(a 正向 (b 反向 (c 零向8.如图4电路,设二极管为理想元件,则电压U AB 为( V 。

(a 0 (b 5 (c-8图3 图49.抑制频率为100kHz 以上的高频干扰,应采用(滤波电路。

(a低通 (b带通 (c带阻10. U GS =0V 时,能够工作在恒流区的场效应管是( 。

(a 结型管 (b 增强型MOS 管 (c 耗尽型MOS 管二、判断下列说法是否正确,凡对者打“√”,错者打“ ×” (每小题2分,共10分1.一个理想对称的差分放大电路,只能放大差模输入信号,不能放大共模输入信号。

(2.对于正弦波振荡电路,只要满足自激振荡的平衡条件,就能自行起振。

模拟电子技术基础试题及答案一、选择题1. 以下哪个元器件用于将交流信号转换为直流信号？A. 二极管B. 晶体管C. 集成电路D. 电阻2. 以下哪个元器件用于放大电流或电压？A. 二极管B. 晶体管C. 集成电路D. 电容器3. 以下哪个元器件用于储存电荷并释放电荷？A. 二极管B. 晶体管C. 集成电路D. 电容器4. 以下哪个元器件用于控制电流的流动？A. 二极管B. 晶体管C. 集成电路D. 电感5. 以下哪个元器件用于将直流信号转换为交流信号？A. 二极管B. 晶体管C. 集成电路D. 变压器二、填空题1. NPN晶体管有_三层_和_两个PN结_。

2. 集成电路是将多个_电子元器件_集成到一块_半导体_芯片上。

3. 交流信号的频率是指单位时间内信号_周期_的个数。

三、判断题1. 电压是指电流通过导体时导体两端的电势差。

(正确/错误)2. 电容器可以储存电荷并释放电荷。

(正确/错误)3. 二极管可以放大电流或电压。

(正确/错误)4. 集成电路是将多个电子元器件集成到一块半导体芯片上。

(正确/错误)5. 交流信号是指电流方向和大小都随时间变化的信号。

(正确/错误)四、简答题1. 请简要解释PN结和作用。

PN结是一种由P型半导体和N型半导体结合而成的二极管结构。

它的作用是可以实现单向导电性，即只允许电流在一个方向上通过。

在正向偏置时，电流可以流过PN结；而在反向偏置时，电流基本上无法流过PN结。

2. 请简要介绍晶体管的工作原理。

晶体管由三个区域（发射区、基区和集电区）的半导体材料组成。

当在基区加上一小电流时（基电流），可以控制从发射区到集电区的大电流（集电电流）的流动。

晶体管的工作原理是通过控制基区的电流来控制集电区的电流，实现信号的放大。

五、综合题请根据以下电路图，回答问题。

电路图：[图片未提供]1. 请标注图中所示电子元器件的名称和性质。

- 元件1: 二极管，用于将交流信号转换为直流信号。

第1页 共5页 一、填空（共20空，每空 1 分，共 20 分，所有答案均填写在答题纸上）1、场效应管被称为单极型晶体管是因为 。

2、晶体三极管的输出特性可分三个区域，当三极管工作在 区时， b I Ic β<。

3、场效应管可分为 型场效应管和结型场效应管两种类型。

4、在由晶体管构成的单管放大电路的三种基本接法中，共 基本放大电路只能放大电压不能放大电流。

5、在绘制电子放大电路的直流通路时，电路中出现的 视为开路， 视为短路，信号源可视为为短路但应保留其内阻。

6、多级放大电路级间的耦合方式有直接耦合、阻容耦合、 和 耦合等。

7、晶体管是利用 极电流来控制 极电流从而实现放大的半导体器件。

8、放大电路的交流通路用于研究 。

9、理想运放的两个输入端虚断是指 。

10、为判断放大电路中引入的反馈是电压反馈还是电流反馈，通常令输出电压为零，看反馈是否依然存在。

若输出电压置零后反馈不复存在则为 。

11、仅存在于放大电路的交流通路中的反馈称为 。

12、通用集成运放电路由 、 、输出级和偏置电路四部分组成。

13、如果集成运放的某个输入端瞬时极性为正时，输出端的瞬时极性也为正，该输入端是 相输入端，否则该输入端是 相输入端。

14、差分放大电路的差模放大倍数和共模放大倍数是不同的， 越大越好， 越小越好。

二、单项选择题（共10题，每题 2 分，共 20分；将正确选项的标号填在答题纸上） 1、稳压二极管如果采用正向接法，稳压二极管将 。

A ：稳压效果变差B ：稳定电压变为二极管的正向导通压降C ：截止D ：稳压值不变，但稳定电压极性发生变化2、如果在PNP 型三极管放大电路中测得发射结为正向偏置，集电结正向偏置，则此管的工作状态为 。

A ：饱和状态B ：截止状态C ：放大状态D ：不能确定3、测得一放大电路中的三极管各电极相对一地的电压如图1所示，该管为 。

A ： PNP 型硅管 B ：NPN 型锗管 C ： NPN 型硅管 D ：PNP 型锗管7V0.7V0V①②③图1 图24、电路如图2所示，二极管导通电压U D＝0.7V，关于输出电压的说法正确的是。

济南大学2010～2011学年第一学期课程考试试卷（A卷）课程电子技术授课教师考试时间 2010.12.4 考试班级姓名学号一、选择题（40分）将正确的答案填入下列表中题号 1 2 3 4 51、空穴为少子的导电体称为（）。

A、P型半导体B、N型半导体C、纯净半导体2、电路如图1所示，图中二极管为锗管，则U AB约等于（）。

A、0.3VB、-2.3VC、1.3VΩΩ18kΩ6kΩB（图1）（图2）（图3）3、固定偏置单管交流放大电路的静态工作点Q如图2所示，当温度升高时，工作点Q将（）。

A、不改变B、向Q′移动C、向Q″移动4、运算放大电路如图3所示，该电路引入的反馈为（）A、电压串联负反馈B、电流串联负反馈C、电压并联负反馈5、已知某晶体管处于放大状态，测得其三个极的电位分别为6V、9V和6.3V，则9V所对应的电极为（）A、发射极B、集电极C、基极6、稳压管的稳压性能是利用PN结的（）A、单向导电特性B、正向导电特性C、反向击穿特性7、测量放大电路中三极管的管压降Uce近似等于电源电压，则该管处于( )状态。

A、放大B、饱和C、截止8、集成运算放大器输入级选用差动放大电路的主要原因是（）A、抑制零漂B、提高输入电阻C、稳定输入9、关于反馈对放大电路输入电阻ri的影响，正确的是（）A、负反馈增大ri，正反馈减小riB、串联反馈增大ri，并联反馈减少riC、串联负反馈增大ri，并联负反馈减少ri10、理想运算放大器的“虚短”的原因是（）。

A、同相端和反相端的输入电流相等而相位相反B、运放的差模输入电阻接近无穷大C、运放的开环电压放大倍数接近无穷大11、如图4所示电路是（）A、微分器B、积分器C、比例运算器12、电路如图5所示，运算放大器的饱和电压为±12V，稳压管的稳定电压为6V，设正向压降为零，当输入电压u i=3V时，则输出电压u o等于( )。

A、- 12 VB、6VC、0V（图4）（图5）（图6）13、逻辑电路如图6示，A=“0”时，CP脉冲来到后D触发器（）A、具有计数器功能B、置“0”C、置“1”14、与ACCBBAF++=功能相同的逻辑函数是（）…………………………………………装…………………………订…………………………线…………………………………………………答……………题…A 、ABC F += B 、AC B F += C 、BC A F += 15、下列逻辑命题正确的是（ ）A 、若A+B=A+C ，则B=CB 、若AB=AC ，则B=C C 、若Y=A+B ，则B A Y += 16、计算机键盘上有101个键，若用二进制代码进行编码，至少应为（ ）位输出。

模拟电子技术基础试题（附答案）一、填空题（每题2分，共20分）1. 常用的二极管符号有____和____两种。

2. 理想运放满足____、____、____和____四条条件。

3. 电容器充电过程中，其两端电压与充电时间的关系为____。

4. 晶体管的三个极分别为：发射极、____和____。

5. 稳压二极管的反向特性包括____和____两个部分。

6. 常用的放大器分类有____、____和____三种。

7. 整流电路按输入波形不同分为____、____和____三种。

8. 频率响应分析方法主要用于研究____、____和____等电路特性。

9. 常用的滤波器类型有____、____、____和____等。

10. 计数器按计数方式不同分为____、____和____三种。

二、选择题（每题2分，共20分）1. 下列哪个不是理想运放的条件？A. 无穷大的开环增益B. 输入端电阻无穷大C. 输出端电阻无穷大D. 输入端电压与输出端电压无关2. 下列哪个电路不是常用的整流电路？A. 单相全波整流电路B. 单相半波整流电路C. 三相半波整流电路D. 晶体管整流电路3. 下列哪个不是稳压二极管的反向特性？A. 反向漏电流B. 反向击穿电压C. 正向阻断特性D. 反向饱和电流4. 下列哪个不是常用的放大器分类？A. 电压放大器B. 功率放大器C. 运算放大器D. 滤波放大器5. 下列哪个不是常用的滤波器类型？A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 陷波滤波器三、简答题（每题10分，共30分）1. 请简述二极管的工作原理。

2. 请简述运放的同相输入端和反相输入端的区别。

3. 请简述整流电路的作用及其分类。

四、计算题（每题15分，共45分）1. 有一个电容器C=47μF，充电电压U=5V，求充电时间t。

2. 请画出下列电路的频率响应曲线：（略）3. 有一个NPN型晶体管，其β=50，VCBO=5V，VCC=10V，VE=0V，求基极电流Ib、集电极电流Ic和发射极电流Ie。

一、选择题（每题2分，共20分）1. 下列哪种半导体器件在正向偏置时导通，在反向偏置时截止？A. 二极管B. 晶体管C. 场效应管D. 稳压管2. 在N型半导体中掺入哪种元素可以形成PN结？A. P型半导体B. N型半导体C. 碳D. 硅3. 三极管放大电路中，发射结和集电结的偏置方式分别是？A. 发射结正偏，集电结反偏B. 发射结反偏，集电结正偏C. 发射结和集电结都正偏D. 发射结和集电结都反偏4. 下列哪种电路可以实现信号的反相放大？A. 共射放大电路B. 共基放大电路C. 共集放大电路D. 集成运算放大电路5. 下列哪种电路可以实现信号的加法运算？A. 集成运算放大电路B. 三极管放大电路C. 场效应管放大电路D. 晶体二极管电路6. 负反馈对放大电路的频率响应有什么影响？A. 提高带宽B. 降低带宽C. 不影响带宽D. 无法确定7. 下列哪种放大电路具有高输入阻抗和低输出阻抗？A. 共射放大电路B. 共基放大电路C. 共集放大电路D. 集成运算放大电路8. 下列哪种放大电路可以实现信号的减法运算？A. 集成运算放大电路B. 三极管放大电路C. 场效应管放大电路D. 晶体二极管电路9. 下列哪种电路可以实现信号的乘法运算？A. 集成运算放大电路B. 三极管放大电路C. 场效应管放大电路D. 晶体二极管电路10. 下列哪种放大电路可以实现信号的除法运算？A. 集成运算放大电路B. 三极管放大电路C. 场效应管放大电路D. 晶体二极管电路二、填空题（每题2分，共20分）1. 半导体中，自由电子带______电，空穴带______电。

2. PN结在______偏置时导通，在______偏置时截止。

3. 三极管放大电路中，发射结的偏置为______，集电结的偏置为______。

4. 集成运算放大电路的反相输入端和同相输入端之间的电压差称为______。

5. 负反馈放大电路的放大倍数与反馈系数的关系为______。

一、选择题（每题2分，共20分）1. 下列哪个不是半导体器件？A. 二极管B. 晶体管C. 晶闸管D. 气体放电管2. 在晶体二极管中，下列哪种情况下会产生击穿现象？A. 正向偏置B. 反向偏置C. 正向偏置且电流过大D. 反向偏置且电压过高3. 集成运算放大电路的基本组成包括：A. 输入级、中间级、输出级B. 输入级、输出级C. 中间级、输出级D. 输入级、中间级4. 放大电路中的反馈分为：A. 正反馈和负反馈B. 电压反馈和电流反馈C. 串联反馈和并联反馈D. 正反馈和电压反馈5. 在放大电路中，下列哪种元件主要用于提供直流偏置？A. 电阻B. 电容C. 电感D. 稳压二极管6. 频率响应描述了放大电路：A. 在不同频率下的增益变化B. 在不同频率下的相位变化C. 在不同频率下的输出功率变化D. 在不同频率下的输入功率变化7. 功率放大电路的主要任务是：A. 提高放大电路的增益B. 提高放大电路的输出功率C. 降低放大电路的噪声D. 提高放大电路的带宽8. 直流电源在模拟电子技术中主要用于：A. 为放大电路提供直流偏置B. 为放大电路提供交流信号C. 为放大电路提供高频信号D. 为放大电路提供低频信号9. 在模拟电子电路读图中，符号“-”表示：A. 电压B. 电流C. 电阻D. 电容10. 模拟电子技术基础中的“模拟”一词指的是：A. 数字信号B. 电路模拟C. 信号模拟D. 以上都不是二、填空题（每题2分，共20分）1. 晶体二极管具有______和______的特性。

2. 集成运算放大电路的三个基本组成部分是______、______和______。

3. 反馈在放大电路中的作用是______、______和______。

4. 频率响应描述了放大电路在不同______下的增益变化。

5. 功率放大电路的主要任务是______放大电路的______。

6. 直流电源在模拟电子技术中主要用于______放大电路的______。

模拟电子技术基础部分模拟考试题（含答案）一、单选题（共50题，每题1分，共50分）1、晶体三极管放大电路中，当集电极电流增大时，将使晶体三极管( )A、集电极电压UCE上升B、集电极电压UCE下降C、基极电流不变D、以上答案均不正确正确答案：B2、对于放大电路，所谓开环是指( )。

A、无信号源B、无负载C、无反馈通路D、无电源正确答案：C3、反向比例运算放大器实质上是 ( )A、深度电压串联负反馈B、电流负反馈C、电压负反馈放大器D、深度电压并联负反馈正确答案：D4、在放大电路中,如果希望输出电压受负载影响较小，同时对信号源的影响也要小，则附引入负反锁的类型是( )A、电流并联B、电流申联C、电压申联D、电压并联正确答案：B5、当信号频率等于放大电路的fL 或fH时，放大倍数的值约下降到中频时的 ( )。

A、0.5倍B、0.1倍C、0.7倍D、0.9倍正确答案：C6、有电流放大、无电压放大的电路是 ( )放大电路.A、共集电极B、基本共射C、共基极D、分压式偏置正确答案：A7、为增大电压放大倍数，集成运放的中间级多采用 ( )。

A、共基放大电路B、差动放大电路C、共射放大电路D、共集放大电路正确答案：C8、用文字符号法表示电阻器的阻值时,中间的“R"表示( )。

A、103ΩB、109ΩC、ΩD、106Ω正确答案：C9、贴片电阻的封装是:( )A、0805B、SOT-23C、TO-92D、以上都正确正确答案：A10、电阻器上标有“2R7”的含义是 ( )A、27B、27KC、2.7D、2.7K正确答案：C11、当晶体二极管工作在伏安特性曲线的正向特性区，而且所受正向电压大于其门坎电压时，则晶体二极管相当 ( )A、大电阻B、断开的开关C、接通的开关D、以上答案均不正确正确答案：C12、识别发光二极管极性时，可以从外形来判断，以下正确的是( )。

A、引脚短的为正极B、无法判断C、引脚长的为正极D、没有正负正确答案：C13、直流稳压电源中滤波电路的作用是( )A、稳压B、将交流变为直流C、将高频变为低频D、将交、直流混合量中的交流成分滤掉正确答案：D14、在单相半波整流电路中，所用整流二极管的数量是( )。
