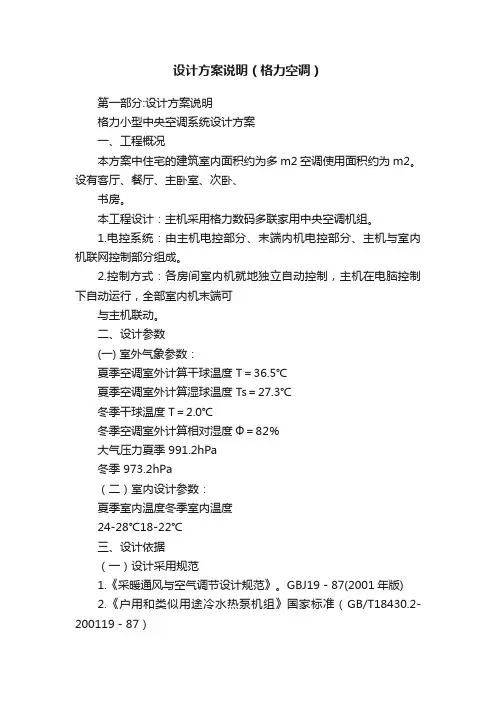

第一部分:设计方案说明
格力小型中央空调系统设计方案
一、工程概况
本方案中住宅的建筑室内面积约为多m2空调使用面积约为m2。设有客厅、餐厅、主卧室、次卧、
书房。
本工程设计：主机采用格力数码多联家用中央空调机组。
1.电控系统：由主机电控部分、末端内机电控部分、主机与室内机联网控制部分组成。
2.控制方式：各房间室内机就地独立自动控制，主机在电脑控制下自动运行，全部室内机末端可
与主机联动。
二、设计参数
(一) 室外气象参数：
夏季空调室外计算干球温度 T＝36.5℃
夏季空调室外计算湿球温度 Ts＝27.3℃
冬季干球温度 T＝2.0℃
冬季空调室外计算相对湿度Ф＝82％
大气压力夏季 991.2hPa
冬季 973.2hPa
（二）室内设计参数：
夏季室内温度冬季室内温度
24-28℃18-22℃
三、设计依据
（一）设计采用规范
1.《采暖通风与空气调节设计规范》。GBJ19－87(2001年版)
2.《户用和类似用途冷水热泵机组》国家标准（GB/T18430.2-200119－87）
3.《家用中央空调实用技术手册》（交通出版社）
（二）业主要求
1．业主单位提供的建筑平面图；
2．主机与室内机均采用格力产品
3．空调主机按全负荷的计算。
4．空调内外机连接采用紫铜管，冷凝水管采用蓝色UPVC管。
四、设计思想
（一）优化系统设计，确保运行稳定可靠。
（二）室内温度可在一定范围内随意调控，控制器为格力标配的液晶显示智能温控器，其特点为：1．超小型外观设计，大液晶数字显示室内温度。
2．室内自动恒温控制，24小时定时开/关功能。
（三）系统噪音最小化。
（四）尽量提高安装高度，融入装饰之中
（五）降低初投资和运行费用
五、主机、末端选型
楼层房间功能面积(m2) 冷指标（W/m2）冷负荷（W）室内机型号
一楼客厅20 220 4400 GMV-R50P/HL 餐厅11 220 2420 GMV-R25P/HL 书房12 200 2400 GMV-R25P/HL
二楼
主卧室19 220 4180 GMV-R50P/HL
次卧11 200 2420 GMV-R25P/HL 合计73 15.82KW 17.5KW 经计算总冷负荷为17.5KW，根据使用功能分配要求,考虑到空调区域的使用功能不同，不具有同
时使用负荷高峰的可能性（如客厅与卧室一般使用会交替）。总负荷峰值按总末端负荷70%计算.故主机负荷为12kw.
制冷机的选型采用珠海格力空调设备有限公司生产的数码多联家用中央空调一台,型号为GMV-R120W/H，总制冷/制热量为12KW/13KW，制冷/制热用电功率为 3.5KW/3.6KW。主机电源为220V、50Hz。脑板的控制下根据负荷变化,自动无级工作保证空调区域温度稳定。
六、空调氟系统及气流组织设计
1．铜管系统
（1）铜管系统：
空调内外机连接采用铜管，闭式循环系统；其管路走向由设计人员、施工人员根据现场具体情况
与业主、装修及各施工单位共同协商确定、详见空调平面布置图。
（2）冷凝水系统
空调冷凝水依就近排入卫生间旁通地漏的原则，其管路布置根据现场具体情况与业主、装修单位共同确定。凝结水管路必须保证顺水流方向的斜度1/100，以保证凝结水能自然流畅。
（3）保温材料
冷(热)水路系统管道保温密闭,采用材料为橡塑福乐斯，外缠扎带。
2．气流组织
气流组织决定房间空调效果，本设计采用侧送下回风方式（详见空调方案设计图）。由施工人员根据现场具体情况与业主、装修单位共同确定，其开口及表面美饰由装修单位处理。
七、施工说明与其它注意事项
（一）在工程施工过程中，施工人员应多协调业主、装修及各工种，及时解决工程问题，做到
气流组织合理，装修美观，空调安装方便，达到业主与设计要求；并保质、保量,按期完成工程内容。
（二）空调铜管系统管道保温连接处不能有缝隙，保温材料无破损。
（三）冷凝水管路必须保证凝结水自流畅通。
（四）各设备的支架、吊架需作防腐处理。
（五）全套竣工验收资料包括：开工报告、设备开箱检查记录、隐蔽工程验收记录、系统试压记
录、中间验收记录、系统运行记录、技术变更核定单、材料及设备的使用说明书和合格证、竣工图。
（六）未尽事宜，执行《采暖与卫生工程施工及验收规范》、《采暖通风与空调工程施工及验收规范》。
第二部分:中央空调工程报价表
“省略”
第三部分：售后服务承诺
奉行用户至上之原则，“用户完全满意”是我们的工作要求与企业宗旨.对本次选型的空调设备提供以下服务承诺：
（一）随机提供资料：
1.《安装说明书》
2.《使用说明书》
3.《保修证》
4.《合格证》
（二）免费调试
（三）设备维护内容
一）中央空调机组：电路系统、水路系统、控制系统。
1.电路系统：电源电压、相序、缺相；压缩机运行电流、水泵运行电流、风机运行电流。
2.水路系统：主要是冷凝水的排放顺畅。
3.控制系统：面板按钮、功能显示、高低压保护、自动手动启停机和芯片控制。
二）室内机：电路系统、氟系统。
1.电路系统：室内机、数字智能控制器、室内机运行电流。
2.水路系统：冷凝水排放系统：冷凝水排出通畅情况。
（四）巡检计划
每年换季两次例行巡检。主机与风机盘管检测、水路管网清洗、回风过滤网清洗等。
（五）回访计划
维护后一周内电话回访。
维护后一月内现场回访。
（六）培训计划
一）现场实地培训
1.安装过程参观与讲解
根据安装过程安排两个半天的时间进行培训。
2.实际操作与使用培训
3.实际操作培训1小时。
4.使用过程中的注意事项3小时。
二）提供相应的技术培训
