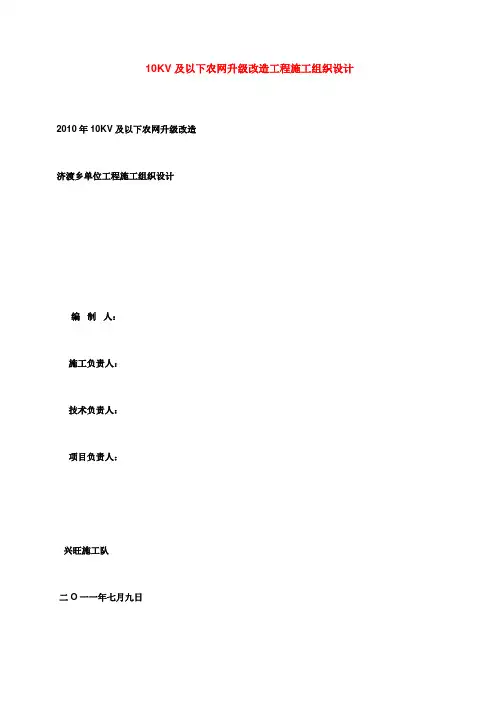

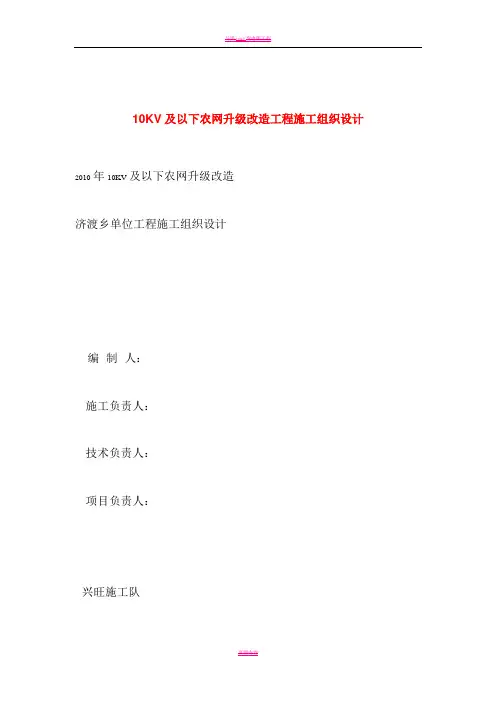

10KV及以下农网升级改造工程施工组织设计
一、工程概况
本工程位于国道318线济渡乡场镇，属浅丘陵地质条件。该工程新建10KV线路1.36KM；0.4/0.22KV线路1.13KM；电缆0.1KM。新组立电杆27基（其中¢230*18M电杆5基；¢230*12M电杆1基；¢190*18M电杆13基；□250*18M方杆5基；利旧迁移电杆3基）。安装配电变压器2台，（S11-315/KVA变压器1台；利旧迁移S9-250/KVA变压器1台）。该10KV线路采用
JKLGYJ-95/10 10KV架空绝缘线；0.4/0.220KV线路采用JKLGYJ-150/25 1KV架空绝缘线和VLV-1KV-4*185电缆架设。工程中，拆除原10KV线路0.5KM; 0.4/0.220KV线路0.9KM，电杆3基，变压器1台。（附件一10/0.4KV线路工程平面图）
1.1编制依据
1.四川南充电力设计有限公司提供的工程施工图及设计总说明。
2.本工程路径地形和现场调查资料。
3.<<架空电力线路施工及验收规范>>。
4.<<架空送电线路施工质量检验评级标准>>
5.<<电力建设安全工作规程>> (DL 5009.2-2004)及<<电力建设安全生产工作规程>>。
二、施工方案及主要工程控制点
2.1工地运输及装卸
（1）运输车辆驾驶人员必须严格执行交通管理方面的有关规定，严禁违章操作；起重人员严格执行起重操作规程，起吊时必须选择良好停车地点，确保安全起吊工作。
（2）运输前要认真了解运输器材的重量，外型尺寸，运输器材不得超载、超高、超宽、超长。要绑扎牢固，支点平稳，不得客货混装。（3）装卸工作必须遵守起重机械安全管理规程的有关规定，工作前检查装卸工具和设备情况，不符合标准严禁使用。
（4）起吊前必须了解吊件重量及特性，起吊时检查各部受力情况，无异常情况后方可起吊，在起吊过程中被起吊物下严禁站人。
2.2电杆定位：
（1）直线杆：顺线路方向位移小于设计档距的5%，垂直线路方向小于50mm；
（2）转角杆：位移不应超过50mm；
（3）基坑使用底盘时，坑底表面应保持水平。
2.3 杆基开挖：
施工方法：人工开挖
(1）本施工项目位于国道318线和场镇人口聚居区，挖坑前必须与有关地下管道，电缆等主要单位取得联系，明确地下设施的确实位置，做好防范措施。组织外来人员施工时，应交待清楚，做出标记，并加强监护。
(2）挖坑前要检查使用工具是否牢固，防止锹、镐掉头伤人。
(3）电杆基础应根据当地的运行经验、地质情况等条件设计。有条件的可采用岩石做底盘和拉线盘。
(4）一般土质电杆埋高深度不应小于杆高的1/6。
(5）电杆、拉线基础与堤坝基础间距离，不应小于电杆基础埋设深度的2倍。电杆、拉线基础与沟渠边沿距离不应小于1m，小于1m 时应有保护基础的措施。
(6）挖坑深达到1.5米时要及时清理坑口浮土防止土石回落坑内伤人。
(7）人口密集和交通要道旁要防止行人掉入坑内，坑的四周安装围栏，设警示牌，夜间挂红灯、挡板等。
(8）坑内积水要有排水措施。
2.4 杆塔组立、拆迁
施工方法：使用吊车组立（12T或15T）。
电杆组立：
(1)组立电杆前，工作负责人应向吊车司机及有关人员讲明施工方法及指挥信号，起吊工作必须由专人统一指挥，分工明确，做好安全措施。组立电杆时，吊车站位应适当合理。立杆过程中，杆坑内严禁有人工作。除指挥人员及指定人员外，其他人员必须远离杆下1、2倍杆高的距离以外；
(2)起重钢丝绳的安全系数应为5-6；钢丝绳套应吊在电杆的适当位置，使被吊起的电杆与地面基本垂直；
(3)电杆吊起落坑时，杆根不要碰坑壁，应由指定人掌握杆根方向
防止落土影响电杆埋深；
(4)杆塔起立离地后，应对各受力点处做一次全面检查，确无问题后再继续起立。已经立起的电杆的根部中心与中心线的横向位移不得大于50mm；
(5)杆根落到坑底后，应指定专人在横线路方向和顺线路方向同时观测，使电杆立起后各方向角度符合规程标准，然后，马上回填土，回填应用碎土，不准用石头，以免在找正及调整杆位时困难；
(6)电杆基础的回填土应夯实，每埋500mm应夯实一次，松软土质需增加夯实次数，如杆坑内有水，应做防沉台，台面应高出原地面300mm；电杆的埋设深度应符合杆高的1/6。
2.5撤杆
1）撤杆要设立专人统一指挥，工作人员要明确分工、密切配合、服从指挥。在居民区和交通道路上立、撤电杆时，应设专人看守。使用吊车立、撤电杆时，钢丝绳应套在电杆合适的位置，以防止电杆突然倾倒；
(2) 撤杆工作中，拆除杆上导线时，应先检查杆根，做好防止倒杆措施，先以吊钩将电杆吊住或用叉杆叉住；将杆上所有连接处断开，并在杆头部栓上拉绳，然后将杆根土挖出，如有卡盘，挖到露出卡盘为止，起吊受力后，要对个受力点进行检查，无问题后，缓慢起吊，逐渐拔出电杆，控制手绳掌握杆头方向，然后将撤除的电杆落放到合适位置
金具、铁附件安装和撤旧
施工方法：按照设计、规程使用人工滑轮牵引和撤除
2.6撤除绝缘子
（1）直线杆绝缘子：将导线松开，将导线放在横担上绑牢，防止导线从横担上脱落
（2）耐张杆绝缘子：将需要更换的绝缘子所在线路前两基直线电杆的导线松开，紧线器在横担上或牢固的构件上固定后，用紧线器将导线收紧后，将固定导线的线夹从绝缘子上拆下，收紧边相进应时两边相同时进行，逐相进行更换。
2.7撤除横担
（1）直线杆横担：先将导线从绝缘子松开，用传递绳索将导线系牢后放下，再将绝缘子撤除，最后将横担拆下，用传递绳放置地面；
（2）耐张杆横担：先在前一基电杆打好临时拉线，并将该基电杆的导线用紧线器拉紧后才能将导线从绝缘子松开，用传递绳索将导线系牢后放下，再将绝缘子撤除，最后将横担拆下，用传递绳放置地面（3）在拆除旧横担时，如螺栓锈蚀，无法松动时可用钢锯将抱箍锯断，同时应将横担一端与电杆可靠相联，防止横担突然下落。
2.8横担安装
(1)按照安装需要选取热镀锌横担
(2)配电线路选用的金具，安全系数不应小于2.5
(3)金具的机械强度应符合设计要求，并无严重锈蚀、变形。横担歪斜度不应大于长度的15/1000，横担的机械强度、安全系数、质量标准等必须按设计要求使用选择横担的。
