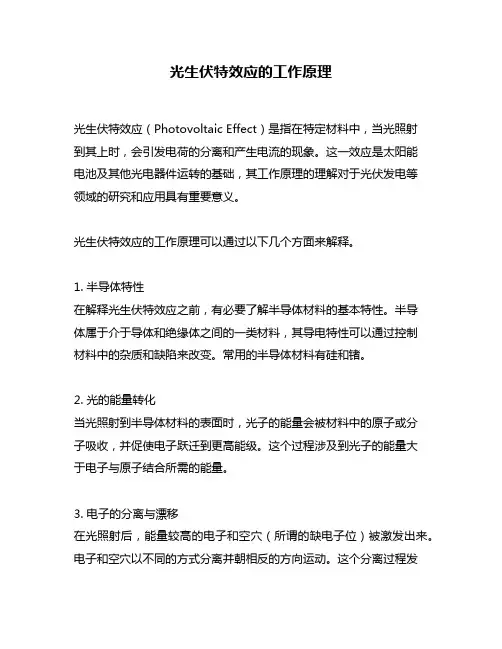

光生伏特效应的工作原理光生伏特效应(Photovoltaic Effect)是指在特定材料中,当光照射到其上时,会引发电荷的分离和产生电流的现象。
这一效应是太阳能电池及其他光电器件运转的基础,其工作原理的理解对于光伏发电等领域的研究和应用具有重要意义。
光生伏特效应的工作原理可以通过以下几个方面来解释。
1. 半导体特性在解释光生伏特效应之前,有必要了解半导体材料的基本特性。
半导体属于介于导体和绝缘体之间的一类材料,其导电特性可以通过控制材料中的杂质和缺陷来改变。
常用的半导体材料有硅和锗。
2. 光的能量转化当光照射到半导体材料的表面时,光子的能量会被材料中的原子或分子吸收,并促使电子跃迁到更高能级。
这个过程涉及到光子的能量大于电子与原子结合所需的能量。
3. 电子的分离与漂移在光照射后,能量较高的电子和空穴(所谓的缺电子位)被激发出来。
电子和空穴以不同的方式分离并朝相反的方向运动。
这个分离过程发生在材料内部的PN结,其中P区富含空穴,N区富含自由电子。
4. 电势差的产生当电子和空穴分离后,由于它们分别位于不同的区域,就形成了电荷堆积和电势差。
这个电势差会引导形成电流,并产生电压差,即光生电动势。
根据奥姆定律,电流与电压成正比。
5. 界面效应光生伏特效应还与半导体与其他电子器件之间的界面有关。
当光生电荷流经半导体与外部电路之间的接触面时,界面效应会影响电流和电压的传输,并可能导致功率损耗或效率降低。
总结回顾:光生伏特效应是光电效应的基础,通过光照射到半导体材料中,产生电子与空穴的分离和漂移,从而产生电流和电势差。
这个效应在太阳能电池及其他光电器件中被利用,通过光的能量转化为电力。
在应用上,光生伏特效应的工作原理可以用来解释太阳能发电、太阳能电池及其他光电器件的运行原理,以及如何提高其效率和稳定性。
我的观点和理解:光生伏特效应的工作原理深入浅出地阐述了光照射到半导体材料时产生的电势差和电流的产生过程。
这一理论对于我个人对于太阳能发电和光电器件的了解提供了重要基础。

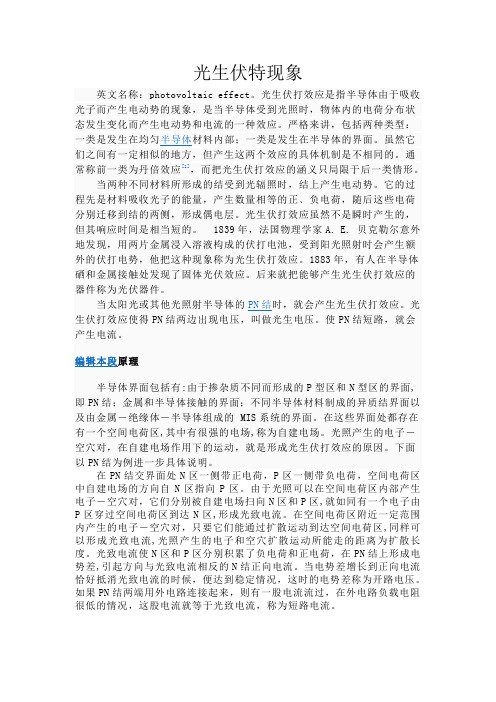

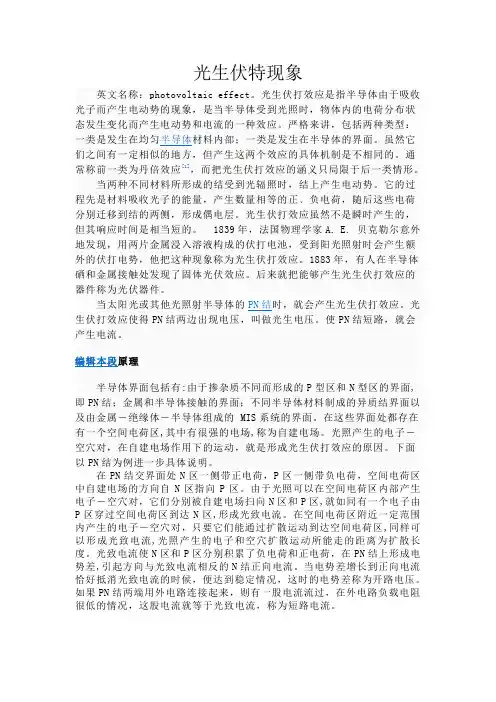

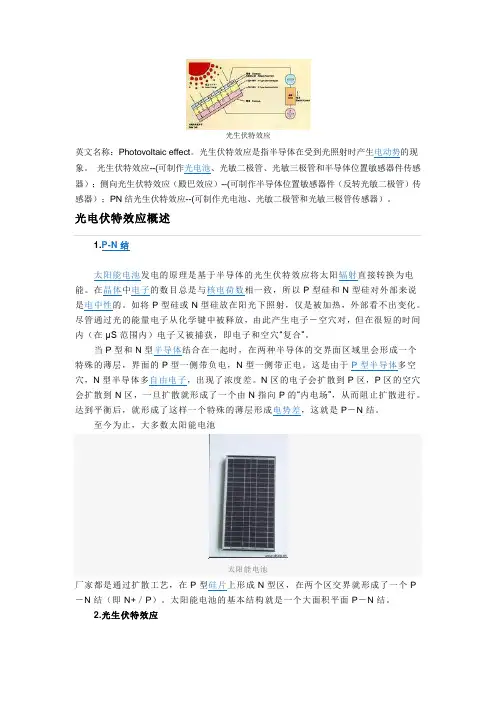

光生伏特现象英文名称:photovoltaic effect。
光生伏打效应是指半导体由于吸收光子而产生电动势的现象,是当半导体受到光照时,物体内的电荷分布状态发生变化而产生电动势和电流的一种效应。
严格来讲,包括两种类型:一类是发生在均匀半导体材料内部;一类是发生在半导体的界面。
虽然它们之间有一定相似的地方,但产生这两个效应的具体机制是不相同的。
通常称前一类为丹倍效应[1],而把光生伏打效应的涵义只局限于后一类情形。
当两种不同材料所形成的结受到光辐照时,结上产生电动势。
它的过程先是材料吸收光子的能量,产生数量相等的正﹑负电荷,随后这些电荷分别迁移到结的两侧,形成偶电层。
光生伏打效应虽然不是瞬时产生的,但其响应时间是相当短的。
1839年,法国物理学家A. E. 贝克勒尔意外地发现,用两片金属浸入溶液构成的伏打电池,受到阳光照射时会产生额外的伏打电势,他把这种现象称为光生伏打效应。
1883年,有人在半导体硒和金属接触处发现了固体光伏效应。
后来就把能够产生光生伏打效应的器件称为光伏器件。
当太阳光或其他光照射半导体的PN结时,就会产生光生伏打效应。
光生伏打效应使得PN结两边出现电压,叫做光生电压。
使PN结短路,就会产生电流。
编辑本段原理半导体界面包括有:由于掺杂质不同而形成的P型区和N型区的界面,即PN结;金属和半导体接触的界面;不同半导体材料制成的异质结界面以及由金属-绝缘体-半导体组成的MIS系统的界面。
在这些界面处都存在有一个空间电荷区,其中有很强的电场,称为自建电场。
光照产生的电子-空穴对,在自建电场作用下的运动,就是形成光生伏打效应的原因。
下面以PN结为例进一步具体说明。
在PN结交界面处N区一侧带正电荷,P区一侧带负电荷,空间电荷区中自建电场的方向自N区指向P区。
由于光照可以在空间电荷区内部产生电子-空穴对,它们分别被自建电场扫向N区和P区,就如同有一个电子由P区穿过空间电荷区到达N区,形成光致电流。

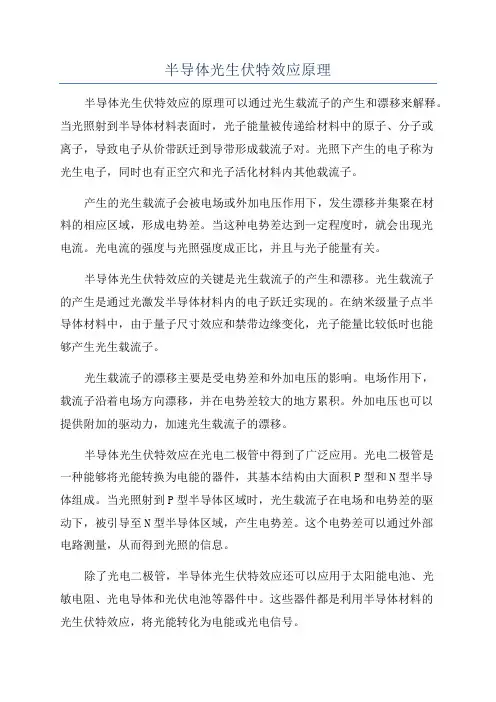

半导体光生伏特效应原理半导体光生伏特效应的原理可以通过光生载流子的产生和漂移来解释。
当光照射到半导体材料表面时,光子能量被传递给材料中的原子、分子或离子,导致电子从价带跃迁到导带形成载流子对。
光照下产生的电子称为光生电子,同时也有正空穴和光子活化材料内其他载流子。
产生的光生载流子会被电场或外加电压作用下,发生漂移并集聚在材料的相应区域,形成电势差。
当这种电势差达到一定程度时,就会出现光电流。
光电流的强度与光照强度成正比,并且与光子能量有关。
半导体光生伏特效应的关键是光生载流子的产生和漂移。
光生载流子的产生是通过光激发半导体材料内的电子跃迁实现的。
在纳米级量子点半导体材料中,由于量子尺寸效应和禁带边缘变化,光子能量比较低时也能够产生光生载流子。
光生载流子的漂移主要是受电势差和外加电压的影响。
电场作用下,载流子沿着电场方向漂移,并在电势差较大的地方累积。
外加电压也可以提供附加的驱动力,加速光生载流子的漂移。
半导体光生伏特效应在光电二极管中得到了广泛应用。
光电二极管是一种能够将光能转换为电能的器件,其基本结构由大面积P型和N型半导体组成。
当光照射到P型半导体区域时,光生载流子在电场和电势差的驱动下,被引导至N型半导体区域,产生电势差。
这个电势差可以通过外部电路测量,从而得到光照的信息。
除了光电二极管,半导体光生伏特效应还可以应用于太阳能电池、光敏电阻、光电导体和光伏电池等器件中。
这些器件都是利用半导体材料的光生伏特效应,将光能转化为电能或光电信号。
总结起来,半导体光生伏特效应是一种将光能转换为电能的现象,主要通过光激发半导体材料产生光生载流子,然后利用电场和电势差使载流子漂移,最终产生电势差和光电流。
这个效应在光电转换器件中发挥着重要作用,为光电子技术的发展提供了基础。

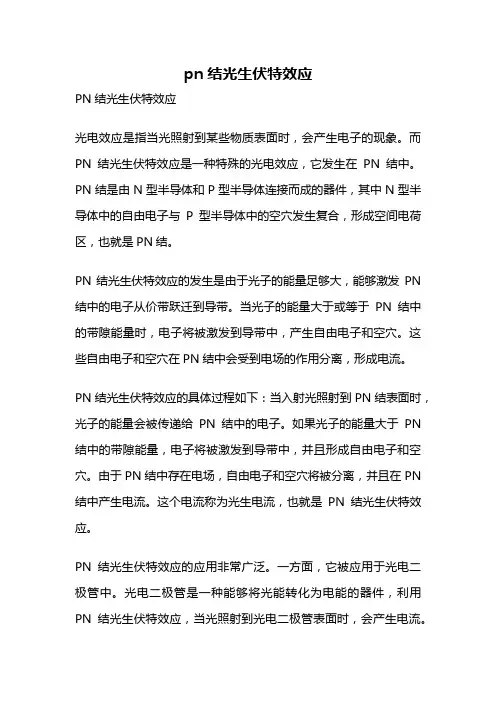

pn结光生伏特效应PN结光生伏特效应光电效应是指当光照射到某些物质表面时,会产生电子的现象。
而PN结光生伏特效应是一种特殊的光电效应,它发生在PN结中。
PN结是由N型半导体和P型半导体连接而成的器件,其中N型半导体中的自由电子与P型半导体中的空穴发生复合,形成空间电荷区,也就是PN结。
PN结光生伏特效应的发生是由于光子的能量足够大,能够激发PN 结中的电子从价带跃迁到导带。
当光子的能量大于或等于PN结中的带隙能量时,电子将被激发到导带中,产生自由电子和空穴。
这些自由电子和空穴在PN结中会受到电场的作用分离,形成电流。
PN结光生伏特效应的具体过程如下:当入射光照射到PN结表面时,光子的能量会被传递给PN结中的电子。
如果光子的能量大于PN 结中的带隙能量,电子将被激发到导带中,并且形成自由电子和空穴。
由于PN结中存在电场,自由电子和空穴将被分离,并且在PN 结中产生电流。
这个电流称为光生电流,也就是PN结光生伏特效应。
PN结光生伏特效应的应用非常广泛。
一方面,它被应用于光电二极管中。
光电二极管是一种能够将光能转化为电能的器件,利用PN结光生伏特效应,当光照射到光电二极管表面时,会产生电流。
因此,光电二极管广泛应用于光通信、光电传感器等领域。
另一方面,PN结光生伏特效应还被应用于太阳能电池中。
太阳能电池是一种能够将太阳光转化为电能的器件,利用PN结光生伏特效应,当太阳光照射到太阳能电池表面时,会产生电流。
这种电流可以用来驱动电子器件或充电电池。
因此,太阳能电池成为了可再生能源中的重要组成部分。
除了在光电二极管和太阳能电池中的应用,PN结光生伏特效应还有其他一些应用。
例如,在光敏电阻中,光照射到光敏电阻表面时,PN结光生伏特效应会产生电流,从而改变电阻值。
这被应用于光控开关、光敏传感器等设备中。
PN结光生伏特效应是一种在PN结中发生的光电效应,当光照射到PN结表面时,光子的能量能够激发电子,形成自由电子和空穴,并产生光生电流。

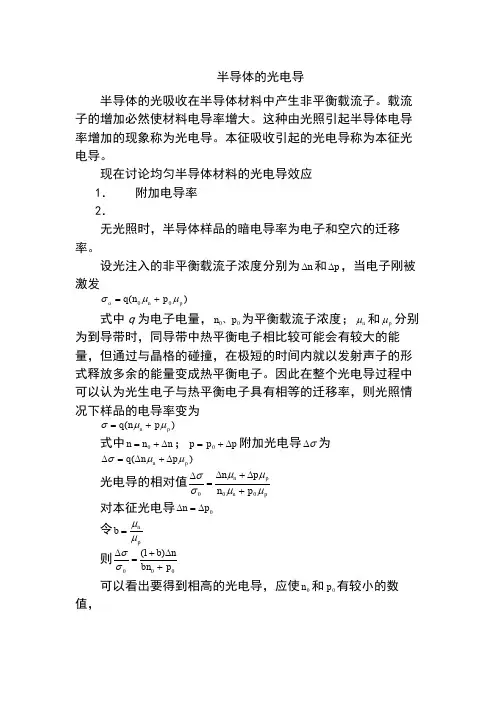

半导体的光电导半导体的光吸收在半导体材料中产生非平衡载流子。
载流子的增加必然使材料电导率增大。
这种由光照引起半导体电导率增加的现象称为光电导。
本征吸收引起的光电导称为本征光电导。
现在讨论均匀半导体材料的光电导效应1. 附加电导率2.无光照时,半导体样品的暗电导率为电子和空穴的迁移率。
设光注入的非平衡载流子浓度分别为n ∆和p ∆,当电子刚被激发)(00p n o p n q μμσ+=式中q 为电子电量,00p n 、为平衡载流子浓度;n μ和p μ分别为到导带时,同导带中热平衡电子相比较可能会有较大的能量,但通过与晶格的碰撞,在极短的时间内就以发射声子的形式释放多余的能量变成热平衡电子。
因此在整个光电导过程中可以认为光生电子与热平衡电子具有相等的迁移率,则光照情况下样品的电导率变为)(p n p n q μμσ+=式中n n n ∆+=0;p p p ∆+=0附加光电导σ∆为)(p n p n q μμσ∆+∆=∆ 光电导的相对值p n p n p n p n μμμμσσ000+∆+∆=∆ 对本征光电导0p n ∆=∆ 令pn b μμ= 则000)1(p bn n b +∆+=∆σσ 可以看出要得到相高的光电导,应使0n 和0p 有较小的数值,对半导体本征吸收,n p ∆=∆;但是并不是光生电子和光生空穴都对光电导有贡献。
对p 型O Cu 2其本征光电导主要来自光生空穴的贡献对n 型CdS ,其本征光电导主要来自于光生电子的贡献 就是说,在本征光电导中,光激发的电子和空穴数是相等的,但是在它们复合消失以前,只有其中一种光生载流子(一般为多载流子)有较长的时间存在于自由状态,而另一种则往往被一些能级(陷阱)来缚住,这样,p n ∆>>∆或n p ∆>>∆附加电导率应为q n n μσ∆=∆或q p p μσ∆=∆除了本征光电导外,杂质能级上的电子或空穴受光照激发也能产生光电导,但比本征光电导弱得多。

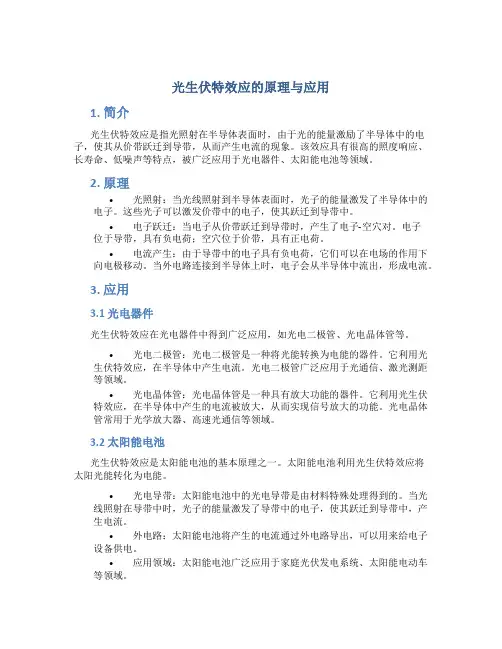

光生伏特效应的原理与应用1. 简介光生伏特效应是指光照射在半导体表面时,由于光的能量激励了半导体中的电子,使其从价带跃迁到导带,从而产生电流的现象。
该效应具有很高的照度响应、长寿命、低噪声等特点,被广泛应用于光电器件、太阳能电池等领域。
2. 原理•光照射:当光线照射到半导体表面时,光子的能量激发了半导体中的电子。
这些光子可以激发价带中的电子,使其跃迁到导带中。
•电子跃迁:当电子从价带跃迁到导带时,产生了电子-空穴对。
电子位于导带,具有负电荷;空穴位于价带,具有正电荷。
•电流产生:由于导带中的电子具有负电荷,它们可以在电场的作用下向电极移动。
当外电路连接到半导体上时,电子会从半导体中流出,形成电流。
3. 应用3.1 光电器件光生伏特效应在光电器件中得到广泛应用,如光电二极管、光电晶体管等。
•光电二极管:光电二极管是一种将光能转换为电能的器件。
它利用光生伏特效应,在半导体中产生电流。
光电二极管广泛应用于光通信、激光测距等领域。
•光电晶体管:光电晶体管是一种具有放大功能的器件。
它利用光生伏特效应,在半导体中产生的电流被放大,从而实现信号放大的功能。
光电晶体管常用于光学放大器、高速光通信等领域。
3.2 太阳能电池光生伏特效应是太阳能电池的基本原理之一。
太阳能电池利用光生伏特效应将太阳光能转化为电能。
•光电导带:太阳能电池中的光电导带是由材料特殊处理得到的。
当光线照射在导带中时,光子的能量激发了导带中的电子,使其跃迁到导带中,产生电流。
•外电路:太阳能电池将产生的电流通过外电路导出,可以用来给电子设备供电。
•应用领域:太阳能电池广泛应用于家庭光伏发电系统、太阳能电动车等领域。
3.3 环境监测光生伏特效应可以被应用于环境监测领域,例如光生伏特效应传感器可以用于测量光照强度、温度等环境参数。
•光照强度测量:光生伏特效应传感器可以通过测量产生的电流来确定光照强度的大小。
•温度测量:光生伏特效应传感器的电流与温度呈反相关关系,通过测量产生的电流可以间接测量环境的温度。

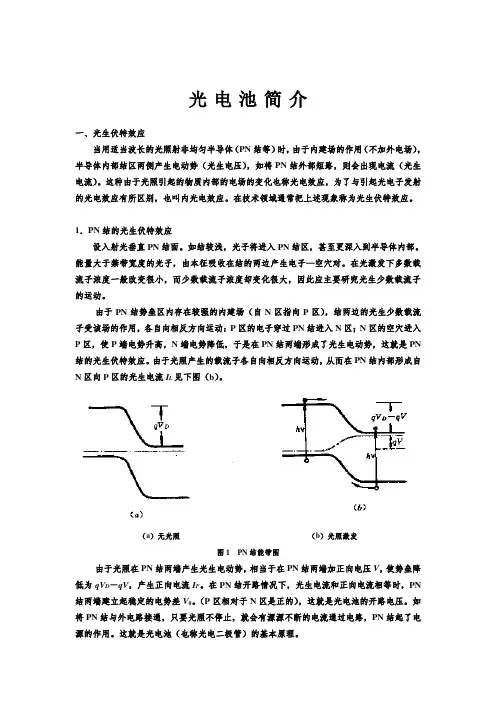

光电池简介一、光生伏特效应当用适当波长的光照射非均匀半导体(PN结等)时,由于内建场的作用(不加外电场),半导体内部结区两侧产生电动势(光生电压),如将PN结外部短路,则会出现电流(光生电流)。
这种由于光照引起的物质内部的电场的变化也称光电效应,为了与引起光电子发射的光电效应有所区别,也叫内光电效应。
在技术领域通常把上述现象称为光生伏特效应。
1.PN结的光生伏特效应设入射光垂直PN结面。
如结较浅,光子将进入PN结区,甚至更深入到半导体内部。
能量大于禁带宽度的光子,由本征吸收在结的两边产生电子—空穴对。
在光激发下多数载流子浓度一般改变很小,而少数载流子浓度却变化很大,因此应主要研究光生少数载流子的运动。
由于PN结势垒区内存在较强的内建场(自N区指向P区),结两边的光生少数载流子受该场的作用,各自向相反方向运动:P区的电子穿过PN结进入N区;N区的空穴进入P区,使P端电势升高,N端电势降低,于是在PN结两端形成了光生电动势,这就是PN 结的光生伏特效应。
由于光照产生的载流子各自向相反方向运动,从而在PN结内部形成自N区向P区的光生电流I L见下图(b)。
(a)无光照(b)光照激发图1 PN结能带图由于光照在PN结两端产生光生电动势,相当于在PN结两端加正向电压V,使势垒降低为qV D-qV,产生正向电流I F。
在PN结开路情况下,光生电流和正向电流相等时,PN 结两端建立起稳定的电势差V0。
(P区相对于N区是正的),这就是光电池的开路电压。
如将PN结与外电路接通,只要光照不停止,就会有源源不断的电流通过电路,PN结起了电源的作用。
这就是光电池(也称光电二极管)的基本原理。
金属-半导休形成的肖持基势垒层也能产生光生伏特效应(肖特基光电二极管),其电子过程和PN 结相类似,不再赘述。
2.光电池的电流电压特性光电池工作时共有三股电流:光生电流I L ,在光生电压V 作用下的PN 结正向电流I F ,流经外电路的电流I 。
实验PN结光生伏特效应
一、实验目的
测量硅太阳电池的光谱响应特性,及进行数据处理,使学生掌握pn结光伏效应,了解影响光伏效应的因素;
增强学生对光伏效应的应用及对实际器件性能的理解,并提高学生实验研究和设计能力。
二、实验原理
光垂直于PN结结面照射时,能量大于禁带宽度的光子因本征吸收而产生电子-空穴对。
势垒区外一个扩散长度内的光生少子,受pn结内建电场的作用被扫到对方,在n区、p区分别形成电子、空穴积累,产生一光生电动势。
光生电动势给pn结以正向偏压,于是pn结内部既有由n区指向p区的光生电流I I,同时又有与I I反向的正向电流I I。
在稳定光照下,开路pn结内,I I=I I,形成一稳定光生电压。
短路情况下,I I=0,光生电流全部流经外电路。
这种由内建电场引起的光电效应,称为光生伏特效应。
太阳电池就是此效应最直接的应用,本实验以太阳电池为例对光生伏特效应进行测量。
实验系统如图1所示。
图1 太阳电池测试系统
三、实验内容
测量太阳电池的光谱响应短路电流,开路电压,以及光功率曲线;获得最大电流、电压、功率的光波长。
四、实验仪器与样品
WDF反射式单色仪,光源, 722-2000型分光光度计,微电流仪,光功率计,六位半繁用表。
单晶硅太阳电池、多晶硅太阳电池芯片样品。
五、实验步骤
采用722-2000型分光光度计作为单色光源测试
1.打开分光光度计电源开关,预热15分钟以上。
2.被测样品与繁用表串联。
将被测样品放入分光光度计的样品室,关闭盖子。
打开繁用表电源。
3.按分光光度计“方式”按钮直至“吸光度”标示灯亮;繁用表调至电流测试的“μA”档,开始测试。
4.旋转“波长”旋钮来确定光波长,记录六个以上波长的短路光生电流。
5.被测样品与繁用表并联,繁用表调至电压测试的“mV”档,在上面测量光生电流的波长再记录光生伏特。
6.用光功率计标定上面测试的六组波长λ下的光能量值。
六、数据处理
开路电压、短路电流、功率随光波波长的变化曲线分别如图所示。
图1 开路电压-波长关系图2 短路电流-波长关系
图3 功率-波长关系
可以看出,开路电压、短路电流和功率随波长变化的趋势相同:在小于550nm的波段缓慢增加;在约550nm~600nm波段迅速增加,在约600nm处取得峰值;在600nm~750nm处波段基本维持不变;在大于700nm处波段出现波动。
其中开路电压最大值,对应的波长;短路电流最大值为 ,对应的波长;功率最大值为,对应的波长。
随着光的波长的增加,先增加,再起伏,再减小,都有一个峰值,但还是有一定误差。
七、讨论题
1.太阳电池是三维器件,却用一维少子连续性方程解得光电流。
试问这个一维模型的合理性如何
合理。
光注入时,y、z两个方向的非平衡载流子分布均匀,只沿x方向是不均匀分布的,因此只在研究x方向扩散是有意义的。
2.误差分析
①改变光照后,太阳能电池需要一定时间才能达到新的稳态,实验中由于操作过程太快,可能读数是不是稳态下的开路电压(短路电流);
②由于没有在同一波长下同时测开路电压和短路电流,因此计算功率时只能将二者的拟合曲线相乘,导致功率曲线有误差;
八.实验思考与总结
可以考虑同时给太阳电池串联和并联两台繁用表,串联的用于测短路电流,并联的用于测开路电压,这样可以同时读取同一个波长下的开路电压和短路电流,使功率计算更加准确。
