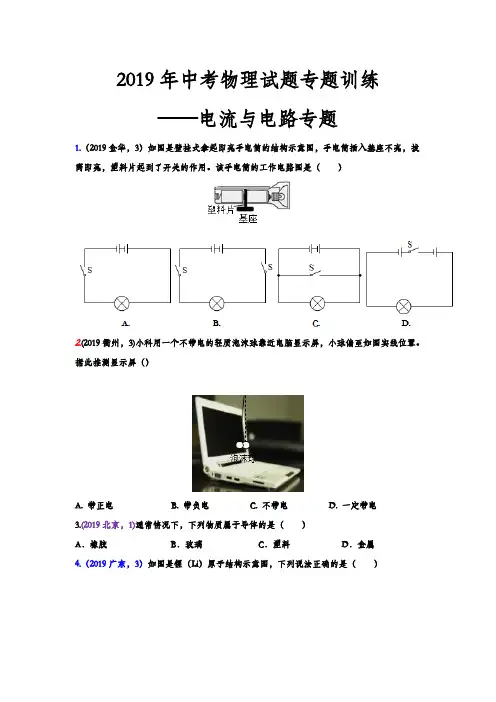

2019年中考物理试题专题训练——电流与电路专题1.（2019金华，3）如图是壁挂式拿起即亮手电筒的结构示意图，手电筒插入基座不亮，拔离即亮，塑料片起到了开关的作用。

该手电筒的工作电路图是（）2.(2019衢州，3)小科用一个不带电的轻质泡沫球靠近电脑显示屏，小球偏至如图实线位置。

据此推测显示屏（）A. 带正电B. 带负电C. 不带电D. 一定带电3.(2019北京，1)通常情况下，下列物质属于导体的是（）A．橡胶B．玻璃C．塑料D．金属4.（2019广东，3）如图是锂（Li）原子结构示意图，下列说法正确的是（）A．锂原子由质子和中子组成B．锂原子由带正电的原子核和核外带负电的电子组成C．锂原子的质子数是电子数的两倍，所以锂原子带正电D．锂原子失去电子后带负电5.（2019山西，5）小亮将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”（如图）。

对该现象解释正确的是（）A．摩擦的方法创造了电荷使两气球带了电B．摩擦的方法使气球分子发生转移而带电C．这种现象与验电器的工作原理相同D．两气球因带了异种电荷而互相排斥6.（2019内江，5）下列有关电现象的说法中正确的是（）A．验电器的工作原理是同种电荷互相排斥B．摩擦起电是利用摩擦的方式创造电荷C．电荷的移动形成电流D．与丝绸摩擦过的玻璃棒带负电荷7.（2019乐山，2）如图所示，先后将不同材料接在电路的A、B两点间，闭合开关，能使小灯泡发光的是A．干木条B．铜丝C．塑料棒D．陶瓷棒8.（2019新疆，4）芯片是指含有集成电路的硅片，制造芯片的主要材料是A. 导体B. 半导体C. 绝缘体D. 超导体9.（2019潍坊，2）如图所示，人在科技馆内用手触摸静电球时，头发丝一根根竖起并散开，由该现象可推断竖起的头发丝所带的电荷一定是（）A．正电荷B．负电荷C．异种电荷 D．同种电荷10.(2019上海，4)原子核中带正电的粒子是A.原子B.质子C.中子D.电子11.（2019 青岛，10）下列说法错误的是A.只有静止的物体才有惯性B.同种电荷互相排斥，异种电荷互相吸引C.做功改变内能的实质是机械能与内能的相互转化D.大小相等、方向相反、作用在同一直线上的两个力一定彼此平衡12.(2019怀化，2)下列物质在一般情况下，都属于导体的是A.石墨、塑料B.铜、大地C.橡胶、玻璃D.陶瓷、铜13.（2019湘潭，13）如图所示，水平静止放置的易拉罐会向摩擦过的塑料管滚动，可知它们之间存在（）A．电荷间相互吸引力B．电荷间相互排斥力C．磁极间相互吸引力D．磁极间相互排斥力14.（2019年郴州，10）如图所示，一根支在支架上的塑料吸管，能在水平面内自由转动。

此文档下载后即可编辑电路和电路图练习1．将下列元件用导线连接起来使小灯泡能够发光，并在右边方框中画出相应的电路图。

2、根据实物图，在下边方框中画出相应的电路图（1）（2）（3）3.根据电路图连接实物图4.试指出下面电路有什么错误，并改正。

5、一个开关能够控制3个灯泡，试画出连接方式。

1.按上面照图1至图4所示的四个电路图,分别将实物图中的各元件用笔画线表示导线连接起来.2.根据实物连线图(图5至图9所示)画出对应的电路图3.对照下列电路图(图11)用笔画线代替导线画实物连线图或由实物图(图12)画成对应的电路图.4.两个开关S 1和S 2控制一盏灯.要求:闭合任意一个开关,灯就能发光,只有当开关全部断开时,灯才熄灭.根据要求画出电路图.1、根据图甲所示的电路图，将图乙中的实物，用笔画线表示导线，将它们连接起来。

（导线不能有交叉）2．按照图甲的电路图，在图乙中连接实物电路L 1L 2V L 1L 23 154．如图所示，现有一个电池组、两个开关和两盏电灯，请你连接好下面的实物电路图，使S1闭合时L1亮，S2闭合时L2亮。

6．试设计一个电路，二个灯泡串联，用一个电流表测量通过其中一个灯泡的电流，用电压表测它两端的电压。

并画出相应的电路图。

电表的使用： 7．如图所示某同学测得电路中的电流，试分别指出在这个电路中：总电流是： ；通过灯L1的电流是： ；通过灯L2的电流是： .第2题图 图甲 图乙第7题图8．如图所示某同学测电路中的电压，试分别指出在这个电路中：总电压是：；L1两端的电压是：；L2两端的电压是：。

第8题图9．试在右面电路中的O中填入合适的电表（电流表和电压表）第9题图10. 在下图所示的电路中,若电源电压是6V，总电流为1A，L1、L2为两只相同的灯泡。

⑴请将电路中的“○”处，填上适当的电表符号，并标出电表的正、负接线柱；⑵图⑴中a表为________，b表的示数为_______。

⑶图⑵中的a表的示数为_______，b表的示数为_______，c表的示数为________。

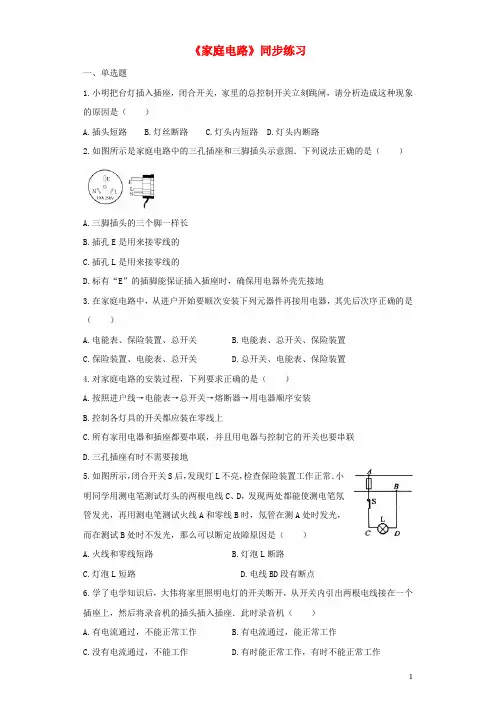

《家庭电路》同步练习一、单选题1.小明把台灯插入插座，闭合开关，家里的总控制开关立刻跳闸，请分析造成这种现象的原因是（）A.插头短路B.灯丝断路C.灯头内短路D.灯头内断路2.如图所示是家庭电路中的三孔插座和三脚插头示意图．下列说法正确的是（）A.三脚插头的三个脚一样长B.插孔E是用来接零线的C.插孔L是用来接零线的D.标有“E”的插脚能保证插入插座时，确保用电器外壳先接地3.在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后次序正确的是（）A.电能表、保险装置、总开关B.电能表、总开关、保险装置C.保险装置、电能表、总开关D.总开关、电能表、保险装置4.对家庭电路的安装过程，下列要求正确的是（）A.按照进户线→电能表→总开关→熔断器→用电器顺序安装B.控制各灯具的开关都应装在零线上C.所有家用电器和插座都要串联，并且用电器与控制它的开关也要串联D.三孔插座有时不需要接地5.如图所示，闭合开关S后，发现灯L不亮，检查保险装置工作正常．小明同学用测电笔测试灯头的两根电线C、D，发现两处都能使测电笔氖管发光，再用测电笔测试火线A和零线B时，氖管在测A处时发光，而在测试B处时不发光，那么可以断定故障原因是（）A.火线和零线短路B.灯泡L断路C.灯泡L短路D.电线BD段有断点6.学了电学知识后，大伟将家里照明电灯的开关断开，从开关内引出两根电线接在一个插座上，然后将录音机的插头插入插座．此时录音机（）A.有电流通过，不能正常工作B.有电流通过，能正常工作C.没有电流通过，不能工作D.有时能正常工作，有时不能正常工作7.下列现象不会引起保险丝熔断的是（）A.插座中的两个线头相碰B.开关中的两个线头相碰C.电路中同时增加几个大功率的用电器D.灯头里的两个线头相碰8.三孔插座上面有一个插孔是和插头上标有E的导线接通的（如图），则下列说法正确的是（）A.E是和用电器的金属外壳相连的B.电路中E应和室外零线相连C.如果和E相连的导线断开，用此插座的洗衣机马达便不能转动D.用测试电笔笔尖插入E孔，正常情况下测电笔氖管会发光二、多选题9.家庭电路中有时会出现这样的现象，原来各用电器都在正常工作，当把电风扇的插头插入插座时，家里所有的用电器都停止了工作，其原因可能是（）A.这个插座的火线和零线原来就相接触形成了短路B.插头与这个插座接触不良形成了断路C.插头插入这个插座时，导致火线和零线相接触形成了短路D.同时工作的用电器过多，导致干路电流过大，保险开关跳闸10.如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L接在装保险盒的两个接线柱上，当只闭合S1时，L正常发光；当只闭合S2时，L和L1发光都偏暗；则下列判断正确的是（三只灯泡的额定电压均为220V）（）A.灯泡L1所在支路正常B.灯泡L1所在支路短路C.灯泡L2所在支路短路D.灯泡L2所在支路正常11.关于试电笔的使用．如图所示的四种方法中，正确的持笔方法是（）A. B. C. D.12.某家庭电路如图所示，下面说法中错误的是（）A.灯泡和开关是串联的B.调光台灯里的灯泡和变阻器是串联的C.灯泡和电视机是串联的D.家里的这串装饰小彩灯之间是并联的13.某家庭电路中安装有“220V 10A”的空气开关（未画出），如图是电路中的四种情况，开关全部闭合后，不会引起空气开关“跳闸”的是（）A. B. C. D.三、填空题14.如图是常用的一个插线板．小华在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压．根据上述现象可知指示灯和开关是______ 的（选填“串联”或“并联”）．使用三角插头和三孔插座，目的是将用电器的金属外壳与 ______ 相连，防止触电．15.如图所示，图甲试电笔的笔尖A应该是______ （选填“导体或”“绝缘体”）．在图乙和图丙中，正确使用试电笔的是图______ ，当用它插入插座的左孔时氖管不亮，插入右孔时氖管发光，则说明零线在插座 ______ 孔．16.为检查照明电路，电工经常采用的方法是：取下保险丝，将额定电压为220V的“校验灯”L0接在保险丝的两只接线柱上，如图所示．在检查灯L1所在支路之前，先断开所有开关，再闭合开关S1，若“校验灯”L0恰能正常发光，说明该支路 ______ （选填“短路”或“断路”）．人教版物理九年级第十九章第1节《家庭电路》同步练习答案和解析【答案】1.C2.D3.B4.A5.D6.A7.B8.A 9.CD 10.BD 11.BD 12.CD 13.CD14.串联；大地15.导体；丙；左16.短路【解析】1. 解：AC、在台灯插头插入插座，闭合开关后，家里的总控制开关跳闸，该现象说明不是插头短路，是灯头内短路造成的，故A错误，C正确；BD、因为台灯和其它用电器并联，灯泡的灯丝断路或灯头内断路，只能使本支路没有电流，台灯不亮，不能引起家里的总控制开关跳闸，故BD错误．故选C．家庭电路中的保险丝熔断的原因有两个：一是用电器的总功率过大；二是发生短路．由生活常识可知，台灯的功率一般较小，因此造成家里的总控制开关跳闸原因不会是因台灯的功率过大，这两种情况都是由于发生短路造成的．本题考查对家庭电路故障的分析判断能力．解题的关键是要理解家庭电路中跳闸是电流过大造成的，可能是电路的总功率过大，也可能是发生了短路．2. 解：A、三脚插头最上面的那个脚是由于接地的，所以比其它的两个要长，即便于及早接地，使用时更为安全，故A错误；BC、据其使用可知，E是解地线的，L是解火线的，N是接零线的，故BC错误；D，据A可知，标有“E”的插脚能保证插入插座时，确保用电器外壳先接地，故D正确；故选D．三孔插座的接法是左零右火上接地，三脚插头的接法是中上的要与用电器外壳相连．此题考查了三孔插座的解法和正确使用，是一道基础题目．3. 解：电能表的测量整个家庭消耗电能的多少，一定安装在最前面．总开关控制整个电路，为了检修电路比较方便，要安装的电能表的后面．电路中电流过大会熔断保险丝，为了更换保险丝比较方便，保险盒安装在总开关的后面．故B正确．故选B．电能表是测量家庭消耗电能多少的仪表，也防止一些人偷电，一定安装在家庭电路的最前端，并且在总开关的前面．检修电路时要断开开关，在电能表的后面要接入总开关．保险丝能在电路电流过大时，能自动切断电源．为了方便更换保险丝，保险盒一定要安装在总开关的后面．掌握家庭电路的各元件的作用和安装位置，使各元件正常使用，并且保证使用的安全性．4. 解：A、根据家庭电路的组成可知，家庭电路的连接要按照进户线→电能表→总开关一熔断器一用电器的安装顺序，故A正确；B、为了安全，控制用电器的开关都应该连接在火线和用电器之间，故B错误；C、插座也是接用电器的，用家庭电路各用电器间互不干扰，所以电器和各插座之间应该是并联，用电器和它的开关也应该是串联，故C错误；D、三孔插座的接法：左零右火，中间接地，三孔插座的接地线要保证良好接地，以防外壳带电，危及人身安全．故D错误．故选A．（1）家庭电路的组成，一定要注意进户线、电能表、总开关、保险丝的顺序不能颠倒．（2）家庭电路中，开关控制用电器时，开关和用电器串联．（3）家庭电路中，各用电器之间、用电器与插座之间、插座与插座之间均为并联连接．（4）三孔插座的接法：左零右火，中间接地．家庭电路中掌握家庭电路的组成、家庭电路的连接方式以及开关与用电器的连接方式、插座的接法等，都要掌握，这些都是比较简单的问题5. 解：如图，闭合开关后，发现电灯L不亮用测电笔测试时，发现在A、C、D三处时，氖管都发光，说明A、C、D都与火线连通，在B处时，氛管不发光，说明B处不与火线连通，则故障可能是BD之间发生了断路．故选D．在正常情况下，开关闭合后，A、C与火线相通，用测电笔时，应都亮，B、D与零线相通，用测电笔测时，应都不亮，但D点也亮了，说明B与D之间开路．本题考查了学生利用测电笔排查家庭故障的能力，对测电笔要会安全的使用，学会判断故障所在．6. 解：开关与电灯是串联的，当从开关内引出两根电线接在一个插座上，然后将录音机的插头插入插座．此时录音机得到的电压小于正常的工作电压，虽然有电流通过，但不能正常工作．故选A．插座与电灯应当并联连接才能得到正常的电压，插座上的用电器才能正常工作．本题考查了在家庭电路中，电灯与插座的关系应当是并联的．家用电器的工作电压是220V，要正常工作，都应当并联到干路上．7. 解：A、插座中的两个线头相碰，是火线和零线直接连接，会造成电源短路，会引起保险丝熔断，故A不合题意；B、开关中的两个线头相碰，相当于开关闭合，电路中的用电器正常工作，不会造成电流过大，保险丝不会熔断，故B符合题意；C、电路中同时增加几个大功率的用电器，会造成总功率过大，会引起电流过大，会引起保险丝熔断，故C不合题意；D、灯头里的两个线头相碰，会造成电源短路，导致电流过大，会引起保险丝熔断，故D不合题意．故选B．家庭电路的电流过大，会引起家庭电路中保险丝熔断，其原因：短路或总功率过大．本题考查电路电流过大的原因，要具体情况具体分析，属于基础知识，但容易出错．8. 解：AB、E孔是与大地相连的，为了用电安全，在家庭电路中，利用三孔插座将用电器的金属外壳与大地相连，所以A正确，B错误．C、如果和E相连的导线断开，但洗衣机与火线、零线的连线还是完好的，只是失去了安全性．所以C错误．D、E孔是与大地相连的，它与大地之间没有电压，所以测电笔的氖管不会发光．所以D 错误．故选A．要掌握家庭电路中的安全用电知识，掌握三孔插座（或三脚插头）的作用，其中两个孔分别接火线和零线，另一个孔将用电器的外壳与大地相连．要掌握测电笔的作用，是来辨别火线和零线的，若测电笔与火线相连，则氖管发光．此题考查了学生对三孔插座的作用的掌握，其中三孔插座就是将用电器的外壳与大地相连，避免发生触电事故．同时考查了测电笔的使用．9. 解：A、若是插座处原来有短路，则在没有插入手机充电器之前，电路就已经出现了短路，室内用电器不会正常工作，所以选项A不正确；B、若是用电器的插头与插座断路状态，则用电器不工作，不会影响室内其它用电器，所以选项B不正确；C、若是插头插入这个插座时，导致火线和零线相接触形成了短路，室内所有的用电器全部停止了工作，若不及时断电会发生火灾，所以选项C正确；D、同时工作的用电器过多，导致干路电流过大、保险开关跳闸，所以选项D正确．故选：CD．室内用电器全部停止工作，表明干路上的保险丝被熔断了，保险丝被熔断是由于电路中的电流过大．而产生电流过大的原因有两个：一是用电器的总功率过大，另一个是发生短路．由生活常识可知，手机充电器的功率比较小，因此造成保险丝熔断的原因不会是因干路的总功率过大．由手机充电器插头插入插座，室内用电器全部停止工作可知，是手机充电器的两个接头短路了．本题考查对家庭电路故障的分析判断能力，要结合家庭电路的特点熟练掌握．10. 解：AB、当只闭合S1时，L正常发光，说明该支路存在短路，故A错误，B正确；CD、当只闭合S2时，L和L1都偏暗，L1所在支路正常，故C错误，D正确．故选BD．额定电压220V的“校验灯”，接在保险丝的两只接线柱上，是相当于把此灯串联入电路中，它会有三种状态：“校验灯”恰能正常发光，说明该支路短路，“校验灯”发光不正常（偏暗）说明该支路工作正常，“校验灯”不发光说明该支路断路．本题考查了用校验灯检修家庭电路的故障．根据校验灯的三种发光情况得出电路是否存在故障．11. 解：AC、图中手没有接触笔尾金属体，笔尖无论接触火线还是零线氖管都不发光，操作错误．BD、图中手接触笔尾金属体，若笔尖接触火线和零线，氖管发光的是火线，氖管不发光的是零线，使用方法正确．故选BD．正确使用试电笔的方法：站在地上手接触试电笔的笔尾金属体，笔尖接触火线或零线．氖管发光的是火线，氖管不发光的是零线．掌握试电笔的结构、检测火线和零线的原理、正确使用方法等等．12. 解：A、灯泡的开关控制灯泡，所以开关和灯泡是串联的，故A正确；B、调光台灯里的灯泡和变阻器是串联的，故B正确；C、灯泡和电视互不影响，所以是并的关系，故C错误；D、家里的这串装饰小彩灯之间是串联的，故D错误；故选CD．（1）灯泡的开关控制灯泡，所以开关和灯泡是串联的；（2）滑动变阻器和所控制的用电器是串联的；（3）灯泡和电视互不影响，所以是并的关系；（4）家里的这串装饰小彩灯之间是串联的；此题考查了串并联电路的判断、开关的作用等知识点，是一道综合题．13. 解：A、如图的电路中有大功率用电器，且用电器较多，开关闭合容易造成总功率过大，引起空气开关“跳闸”，不符合题意；B、图中闭合开关后，电路发生短路，会造成电流短路，引起空气开关“跳闸”，不符合题意；C、图中闭合开关后，电路正常工作，不会造成电流过大，不会引起空气开关“跳闸”，符合题意；D、图中闭合开关后，其中一只灯泡被短路，但另一只灯泡仍能工作，电源不会短路，不会引起空气开关“跳闸”，符合题意．故选CD．空气开关自动跳闸的原因是电流过大，引起家庭电路中电流过大的原因有两个，短路或总功率过大．根据给出情况中的现象，进行判断．本题考查学生对家庭电路中电流过大原因的掌握情况，需要从具体问题入手，分析是否会出现短路问题或用电器总功率过大．14. 解：（1）指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压；说明开关与指示灯是串联的，若是并联会造成电源短路；（2）使用三角插头和三孔插座，多出的那个孔是用来接地线的，当用电器的三脚插头插入时，用电器的金属外壳通过三孔插座与大地相连通，如果金属外壳漏电，地线将人体短路，防止人触电．故答案为：串联；大地．（1）根据提供的现象说明开关同时控制指示灯和插座，指示灯和插座之间可能是串联，也可能是并联；指示灯损坏，开关闭合时插孔也能正常通电，说明指示灯和插座之间是并联；在判断指示灯与开关的连接方式；（2）三孔插座中间多出的那个孔是用来接地线的，当用电器的三脚插头插入时，用电器的金属外壳通过三孔插座与大地相连通，如果金属外壳漏电，地线将人体短路，防止人触电．本题考查了电路连接方式的确定和使用三孔插座的目的，回答第一问简单，但解释起来复杂，利用好串并联电路的特点是关键．15. 解：测电笔的用途：辨别火线和零线．容易导电的物体是导体，不容易导电的物体是绝缘体．笔尖属于导体．测电笔的使用方法：使用测电笔时，手要接触测电笔尾部的金属体．笔尖接触电线，氖管发光表明接触的是火线，不发光是零线．在图乙和图丙中，正确使用试电笔的是图丙，当用它插入右孔时氖管发光，则说明火线在插座右孔，零线在插座左孔．故答案为：导体；丙；左．抓住测电笔的用途．导体和绝缘体．容易导电的物体是导体，不容易导电的物体是绝缘体；测电笔的使用方法．使用测电笔时，手要接触测电笔尾部的金属体．笔尖接触电线．使用测电笔辨别火线与零线时，测电笔发光的是火线，不发光的是零线．本题考查了测电笔用途、使用方法，平时一定要掌握测电笔的正确操作方法，否则可能会出现危险．16. 解：当校验灯能正常发光，说明校验灯得到了220V的电压，该支路是发生了短路．故本题答案为：短路．将额定电压220V的“校验灯”，接在保险丝的两只接线柱上，是相当于把此灯串联入电路中，它会有三种状态：“校验灯”恰能正常发光，说明该支路短路，“校验灯”发光不正常（暗红色）说明该支路工作正常，“校验灯”不发光说明该支路断路．本题考查了用校验灯检修家庭电路的故障．根据校验灯的三种状态可以快速得出电路是否存在故障．。

2019年中考物理试题专题训练——开关型动态电路专题1．（2019青海，11）如图所示，电源电压保持不变，闭合开关S1和S2，灯L正常发光，则断开开关S2时（）A．电流表示数变大，灯L变亮B．电压表示数变大，灯L的实际功率变小C．电流表示数变小，灯L仍然正常发光D．电压表示数不变，电路的总功率变大2.（2019攀枝花，12）如图所示，电源电压不变，当开关S2断开，S1、S3闭合时，电流表示数为I1，电压表示数为U1；当开关S2闭合，S1、S3断开时，电流表示数为I2，电压表示数为U2．已知R1：R2=2：1，则（）3.（2019安顺，12）图为电热水器的简化电路，它有加热和保温功能，R1和R2是两根电热丝，S为温控开关，1、2为开关的两个触点，当水温低于某个下限温度或高于某个上限温度时，S在两个触点间自动切换，使水温维持在设定的范围，已知热水器的加热功率为400W，保温功率为100W（忽略温度对电阻的影响），则电路中R2＝Ω．在使用过程中，若热水器连续工作10min消耗电能1.2×105J，此过程中热水器的保温工作时间是s。

4.（2019达州，19）如图所示，电源电压保持不变，R1、R2、R3均为定值电阻，R1：R2＝2：3，S为单刀双掷开关。

当S接到1时，电流表的示数为0.4A，R1消耗的功率为P1，此时R3消耗的功率为1.6W；当S接到2时，R2消耗的功率为P2，已知P1：P2＝32：27．则电源电压为V，R1为Ω，R3为Ω．5.（2019南京，18）如图所示，电源电压恒定，R1、R2为定值电阻，R2＝20Ω，灯泡L标有“6V 3W”字样。

（1）当S、S1、S2都闭合时，灯泡L正常发光，电流表示数为A，电路消耗的总功率为W；（2）当S闭合，S1、S2断开时，电压表示数为2V，则R1的阻值为Ω，通电1minR1产生的热量为J。

6．（2019锦州，17）在研究并联电路电流特点时，按如图所示电路图连接好电路。

2019-2020 年中考物理复习 --- 电路和电路图连接专题教学内容1、掌握通路、短路、断路三种电路状态2、学会辨认串联并联电路教学目标2、由电路图连接实物图、实物图画电路图基本能力训练3、设计简单的生活电路1、短路、断路故障的简单认识教学重、难点2、开关引起的电路变化3、电路图连接实物图、实物图画电路图基本能力每天浏览 5 分钟 , 有时候进步就这么简单！！！一.对电路三种状态的理解1、在如图所示的电路中，正确的是（）2、如图所示，找出下列电路连接图中的错误与不足。

二.开关的通断对灯亮暗的控制3、如图所示的电路中，只连通S1时 _________灯亮；只连通S2时__________ 灯亮；同时连通S1、S2、S3将发生_________ 事故。

变式训练：如图所示电路中，若要使两灯串联，应闭合开关若要使两灯并联，就要闭合开关________。

L1 生变式训练：如图所示，要使灯与 L2并联，则应该闭合开关。

L1和L2串联，应该闭合开关，断开开关，断开开关；如果要使灯，如果三只开关全闭合，电路发变式训练：在如图所示的电路中，要使灯关 S1、 S2，断开开关 S3，则灯亮；L1、L2串联，应闭合开关，断开开关灯不亮。

在此电路图中，同时闭合开关。

若闭合开是不允许的。

变式训练：在图所示的电路中，当只闭合开关S２时，能发光的灯有；如当开关全部闭合时，能发光的灯是；若要使Ｌ１、Ｌ２串联发光，那么应该。

三、由电路图连接实物图：1、2、S1S1L1L1S2L2S2L23、四、由实物图画电路图4 、+—L1S1L2S25、6、7、五、设计性电路图1、用线条代替导线，将图中的电器元件连成电路。

要求： (1) 开关 K1只控制电灯L1，开关 K2只控制电灯L2； (2) 共用一个电池组2 、根据图所示，要求 L 、L 并联， S 控制 Ll2 11 S2控制 L2， S3在干路，连线不要交叉，请将图中元件连成电路．3、根据以下要求，完成下图中的实物连接图。

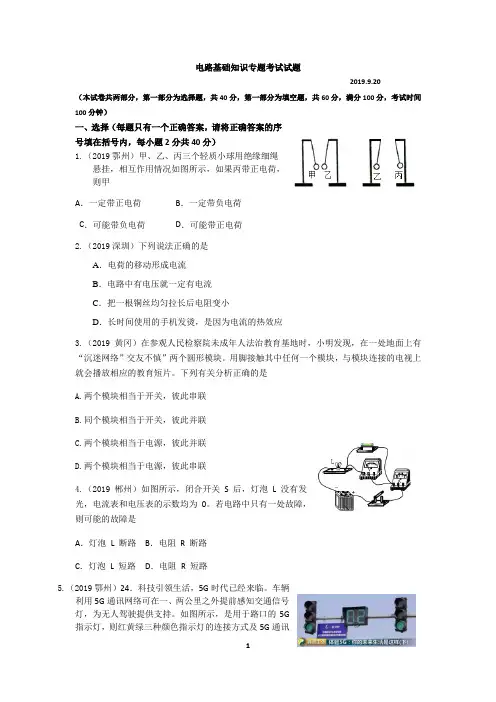

电路基础知识专题考试试题2019.9.20 （本试卷共两部分，第一部分为选择题，共40分，第一部分为填空题，共60分，满分100分，考试时间100分钟）一、选择（每题只有一个正确答案，请将正确答案的序号填在括号内，每小题2分共40分）1.（2019鄂州）甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示，如果丙带正电荷，则甲A．一定带正电荷B．一定带负电荷C．可能带负电荷D．可能带正电荷2.（2019深圳）下列说法正确的是A．电荷的移动形成电流B．电路中有电压就一定有电流C．把一根铜丝均匀拉长后电阻变小D．长时间使用的手机发烫，是因为电流的热效应3.（2019黄冈）在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”交友不慎”两个圆形模块。

用脚接触其中任何一个模块，与模块连接的电视上就会播放相应的教育短片。

下列有关分析正确的是A.两个模块相当于开关，彼此串联B.同个模块相当于开关，彼此并联C.两个模块相当于电源，彼此并联D.两个模块相当于电源，彼此串联4.（2019郴州）如图所示，闭合开关S 后，灯泡L 没有发光，电流表和电压表的示数均为0。

若电路中只有一处故障，则可能的故障是A．灯泡L 断路B．电阻R 断路C．灯泡L 短路D．电阻R 短路5.（2019鄂州）24．科技引领生活，5G时代已经来临。

车辆利用5G通讯网络可在一、两公里之外提前感知交通信号灯，为无人驾驶提供支持。

如图所示，是用于路口的5G指示灯，则红黄绿三种颜色指示灯的连接方式及5G通讯传递信息的形式分别是A．串联超声波B．串联电磁波C．并联超声波D．并联电磁波6.（2019湘西）如图所示的实物电路，关于它的电路图画法正确的是7.（2019内江）下列有关电现象的说法中正确的是A验电器的工作原理是同种电荷互相排斥 B. 摩擦起电是利用摩擦的方式创造电荷C. 电荷的移动形成电流D. 与丝绸摩擦过的玻璃棒带负电荷、8.（2019成都）如图所示,将手机充电器插入家庭电路插座中,即可为手机充电。

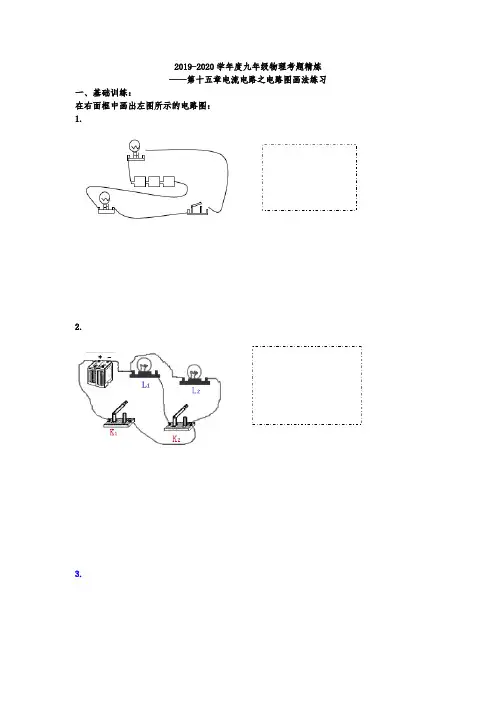

2019-2020学年度九年级物理考题精炼——第十五章电流电路之电路图画法练习一、基础训练：在右面框中画出左图所示的电路图：1.2.3.4.二、电路设计5.如图器材,要求设计一电路:闭合任一开关灯都亮.画出电路图并连接实物6.如图要求：只闭合开关S1时，电灯发光，电铃不发声；只闭合开关S2时，电灯发光，同时电铃发声。

并连接实物三、链接中考7. (2019衡阳，27)根据图甲的实物电路，在虚线框内画出对应的电路图，(必标明R、R x、○A1、○A2)8.(2019邵阳，33)在方框内画出与图甲对应的电路图，并在电路图中标上L1、L2。

9.（2019安徽，16）公交车后门的两个扶杆上通常各装有一个按钮，每一个按钮都是个开关。

当乘客按下任何一个按钮时，驾驶台上的指示灯发光同时电铃咧提醒司机有人要下车。

符合上述要求的是（）10.（2019北部湾，11）如图所示，某一型号的锁设置了三种打开方式：密码（S1）、特定指纹（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁，下列电路设计符合要求的是（）11.（2019临沂，14）汽车尾灯内的示宽灯和刹车灯有时需要各自独立工作，有时需要同时工作。

下列电路图符合要求的是（）12.（2019德州，8）汽车装有安全带未系提示系统，当乘客坐在副驾驶座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起，蜂鸣器工作；若系上安全带，则开关S2闭合，指示灯熄灭，蜂鸣器不工作。

下图设计的电路图正确的是（）13.（2019聊城，）在小明的卧室里，同一盏吊顶灯用两个开关控制，一个安装在进门处，另一个安装在床头附近。

操作任意一个开关均能独立地开灯和关灯，下面四幅图中能够满足要求的是（其中A中的S1及C中的S1，S2为单刀双掷开关）（）14.（2019成都，13）实验小组为医院病房设计呼叫电路,在病人需要护理时,闭合床头开关，就能及时通知值班室里的护士,图中最合理的设计方案是（）1【答案】2【答案】3【答案】4【答案】5【答案】6【答案】7【答案】8【答案】9【答案】C 10【答案】D\11【答案】D12【答案】B。
