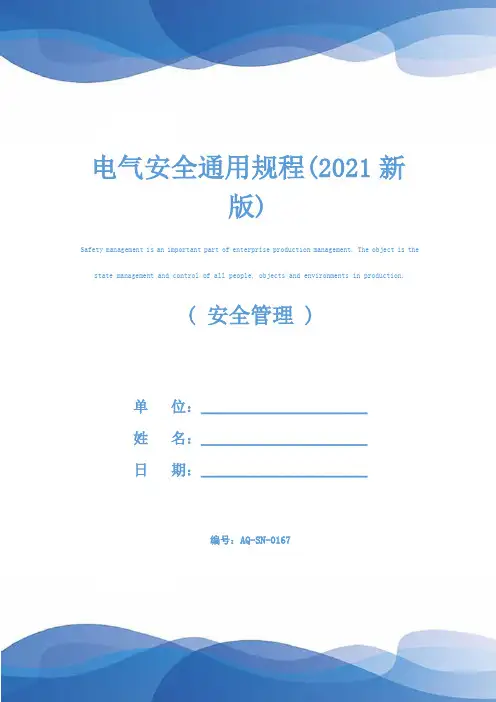

电气安全通用规程(2021新版)Safety management is an important part of enterprise production management. The object is the state management and control of all people, objects and environments in production.( 安全管理 )单位:______________________姓名:______________________日期:______________________编号:AQ-SN-0167电气安全通用规程(2021新版)为了保证电气设备的安全运转,电气工作人员的人身安全,特制定本规定:本规程适用于西水创业公司电气设备的安装、使用、维护、检修等全过程和参加电气工作人员和非电气人员。
运行部负责电气安全通用规程的制定,生产单位严格执行。
1、总则(1)电气设备分为高压和低压两种高压:设备对地电压在250V以上者:低压:设备对地电压在250V以下者:(2)电气设备的安全电压为12V-36V。
(3)电气人员必须严格遵守此规程(4)任何工工作人员发现违反本规程,并危及人身和设备安全者,应制止。
(5)凡违反本规程的人员,应据其情节轻重给以不同的处罚。
2、安全用具的使用(1)为了保证工作安全,在执行电气工作时,必须根据工作性质使用适当的安全用具。
(2)变电所必须准备以下安全用具:高压绝缘棒、高压验电器、绝缘胶皮手套、绝缘胶皮鞋、绝缘垫板接地连线、安全标志、灭火器、灭火砂及其它灭火用具等。
(3)电气设备维护运转岗位及设备检修岗位,可根据工作性质准备不同的安全用具。
如:绝缘棒、绝缘垫板、绝缘手套、绝缘胶皮鞋,高低压验电器、接地连线及移动接地板、安全带、安全标志牌及灭火用具等。
(4)安全用具必须妥善保管,不得遗失或损坏,不得与其它工具混放。
电气设备安全运行电气设备的安全运行一直以来都是人们十分关注的问题。
电气设备的安全性直接关系到人们的生活质量和生命安全。
然而,由于各种原因,电气设备的安全风险一直存在,因此有必要采取一系列的措施来确保电气设备的安全运行。
首先,要加强对电气设备的检测和维护工作。
定期对电气设备进行全面的检测,及时发现和排除存在的隐患,确保设备的正常运行。
同时,要建立健全的设备维护制度,定期对设备进行维护和保养,确保其处于良好的工作状态,减少安全隐患。
其次,要加强对电气设备操作人员的培训和管理。
只有通过培训,操作人员才能掌握正确的操作方法,了解设备的工作原理及其安全操作规程。
此外,还要加强对操作人员的管理,确保他们遵守操作规程,不擅自更改设备设置,以及遵守安全操作规范,确保人员的安全。
另外,要完善相关的法律法规和标准,加强对电气设备安全的监管。
制定出台相关的法律法规和标准,明确电气设备的安全要求和规范,对不符合标准的设备进行处罚和追责,从而形成对电气设备安全的有效监管。
此外,还要加强对电气设备的技术研发和创新。
利用先进的技术手段,开发出更加安全、可靠、高效的电气设备,减少因设备问题而引发的安全事故的发生。
最后,要加强对电气设备安全事故的监测和研究,总结经验教训,及时发现问题,吸取教训,不断完善电气设备的安全运行机制。
只有通过不断的学习和总结,才能做到避免类似事故的再次发生。
综上所述,要确保电气设备的安全运行,需要加强对设备的检测和维护、加强对操作人员的培训和管理、完善相关的法律法规和标准、加强对设备的技术研发和创新,以及加强对安全事故的监测和研究。
只有综合运用这些措施,才能保障电气设备的安全运行,确保人们的生活和工作安全。

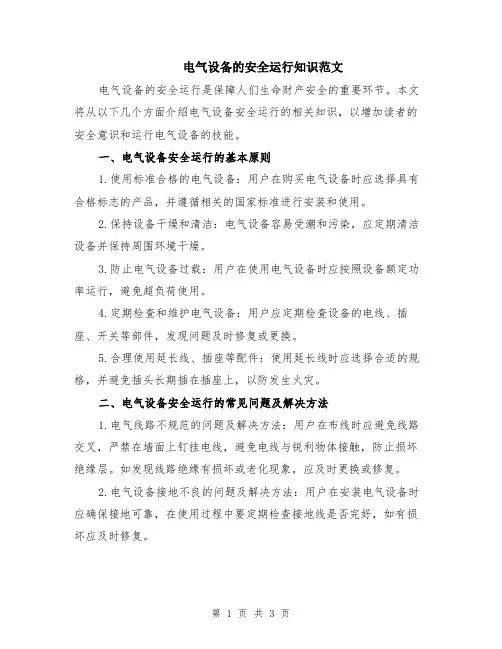

电气设备的安全运行知识范文电气设备的安全运行是保障人们生命财产安全的重要环节。
本文将从以下几个方面介绍电气设备安全运行的相关知识,以增加读者的安全意识和运行电气设备的技能。
一、电气设备安全运行的基本原则1.使用标准合格的电气设备:用户在购买电气设备时应选择具有合格标志的产品,并遵循相关的国家标准进行安装和使用。
2.保持设备干燥和清洁:电气设备容易受潮和污染,应定期清洁设备并保持周围环境干燥。
3.防止电气设备过载:用户在使用电气设备时应按照设备额定功率运行,避免超负荷使用。
4.定期检查和维护电气设备:用户应定期检查设备的电线、插座、开关等部件,发现问题及时修复或更换。
5.合理使用延长线、插座等配件:使用延长线时应选择合适的规格,并避免插头长期插在插座上,以防发生火灾。
二、电气设备安全运行的常见问题及解决方法1.电气线路不规范的问题及解决方法:用户在布线时应避免线路交叉,严禁在墙面上钉挂电线,避免电线与锐利物体接触,防止损坏绝缘层。
如发现线路绝缘有损坏或老化现象,应及时更换或修复。
2.电气设备接地不良的问题及解决方法:用户在安装电气设备时应确保接地可靠,在使用过程中要定期检查接地线是否完好,如有损坏应及时修复。
3.电器设备过载的问题及解决方法:用户在使用电器设备时要根据设备的功率标志合理使用,避免同时使用过多功率较大的设备,造成过载而引发安全事故。
4.电气设备维护不及时的问题及解决方法:用户应定期检查电源插座、电线、开关等设备的使用情况,如发现问题应及时修复或更换。
5.电气设备与水源接触的问题及解决方法:用户在使用电气设备时应避免设备与水源接触,特别是在浴室、厨房等潮湿的环境中使用电器设备时,要格外注意安全。
三、电气设备安全事故的预防和应急措施1.预防电气设备安全事故的措施:在使用电气设备前要仔细阅读设备的安全使用说明书,遵循正确的使用方法进行操作。
定期进行设备的检查和维护,并定期进行漏电保护器测试,及时发现并解决问题。

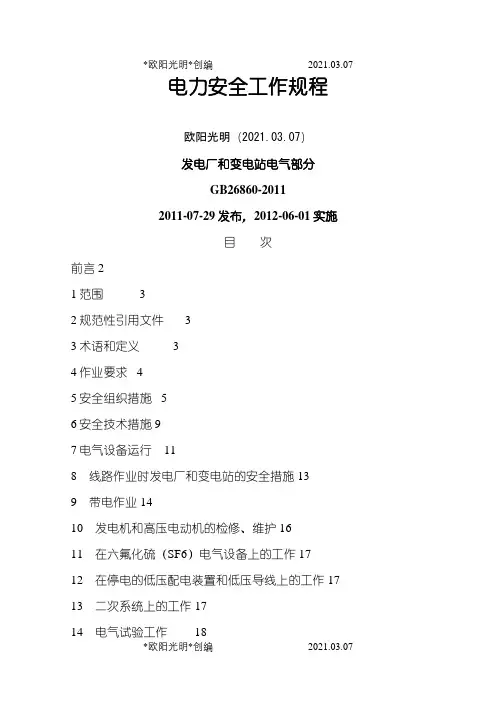

电力安全工作规程欧阳光明(2021.03.07)发电厂和变电站电气部分GB26860-20112011-07-29发布,2012-06-01实施目次前言21范围 32规范性引用文件 33术语和定义 34作业要求 45安全组织措施 56安全技术措施 97电气设备运行 118线路作业时发电厂和变电站的安全措施139带电作业1410发电机和高压电动机的检修、维护1611在六氟化硫(SF6)电气设备上的工作1712在停电的低压配电装置和低压导线上的工作17 13二次系统上的工作1714电气试验工作 1815电力电缆工作1916其他安全要求 19附录A(资料性附录)电气第一种工作票格式20附录B(资料性附录)电气第二种工作票格式 24附录C(资料性附录)电气带电作业工作票格式26附录D(资料性附录)电气事故应急抢修单格式27附录E(资料性附录)绝缘安全工器具试验项目、周期和要求28附录F(规范性附录)标示牌式样 33附录G(规范性附录)电气倒闸操作票格式34前言本标准的第5章和7.3.4为推荐性,其余为强制性。
本标准按照GB/T 1.1-2009给出的规则起草。
本标准由中国电力企业联合会提出。
本标准由全国高压电气安全标准化技术委员会(SAT/TC226)归口。
本标准起草单位:国家电网公司、中国南方电网有限责任公司、中国大唐集团公司、浙江省能源集团有限公司。
本标准主要起草人:陈竟成、蔡崇积、刘亨铭、张雷、陆懋德、戴克铭、王尚顺、胡翔、聂宇本、林勇刚、何沿锟、赵亚维、李智勇、卢建明、葛乃成。
电力安全工作规程发电厂和变电站电气部分1.范围本标准规定了从事电力生产单位和电气工作人员在电力工作场所中的基本安全要求。
本标准适用于具有66kV及以上电压等级设施的发电企业所有运用中的电气设备及其相关场所;具有35kV及以上电压等级设施的输电、变电和配电企业所有运用中的电气设备及其相关场所;具有220kV及以上电压等级设施用电单位运用中的电气设备及其相关场所。
( 安全管理 )单位:_________________________姓名:_________________________日期:_________________________精品文档 / Word文档 / 文字可改电气设备安全管理规范(2021版)Safety management is an important part of production management. Safety and production are inthe implementation process电气设备安全管理规范(2021版)一、电气安全运行安全管理1、电气操作人员必须严格执行《电业安全工作规程》([77]水电生字第13号)的有关规定。
2、根据本单位的实际情况和季节性特点,做好电气安全防预和安全检查工作,发现问题及时消除。
3、现场要备有安全用具、防护器具和消防器材等,定期进行检查维护保养。
4、电气设备要有可靠的接地装置,防雷防静电设施必须完好,每年进行定期检测。
5、电气作业人员必须经过专业培训、考核合格,持有电工作业操作证的人员担任。
6、电气人员上岗,应按规定穿戴好劳动防护用品和正确使用符合安全要求的电气工具。
7、变、配电所必须制定符全现场情况的运行规程,电气值班人员的职责必须在现场运行中有明确规定。
8、运行人员必须严格执行操作票、工作票制度、工作许可制度工作监护制度等。
9、高压设备无论是否带电,值班人员不得担任移开或越过护栏进行工作,若需要必须移开时,须有人在现场监护,并符合设备不停电的安全距离。
10、雷雨天气,需巡视室外高压设备时,巡视人员必须穿绝缘鞋,并不得靠近避雷装置。
11、在高压设备和大容量低压总盘上倒闸操作及在带电设备附近工作时,须由两人执行,并由技术熟练的人员担当监护。
12、供电单位预用户联系进行有关电器倒闸操作时,值班人员须校对无误,并将联系内容、时间和联系人姓名记录在案。
13、电炉变压器的检修工作应由值班电工负责,检查线路、次数和检查内容应在电气巡回检查制度中明确规定。
2021电气安全知识竞赛真题模拟及答案(3)共458道题1、安全牌分为()。
(多选题)A. 禁止类安全牌B. 警告类安全牌C. 指令类安全牌D. 允许类安全牌试题答案:A,B,C2、绝缘手套和绝缘鞋要定期试验,试验周期一般为()个月。
(单选题)A. 1B. 3C. 6D. 12试题答案:C3、动火工作需延期时,必须重新办理()手续。
(单选题)A. 动火工作票B. 延期C. 安全交底试题答案:A4、()挂在已停电的断路器和隔离开关上的操作把手上,防止运行人员误合断路器和隔离开关。
(单选题)A. 禁止类标示牌B. 警告类标示牌C. 禁止类安全牌D. 指令类安全牌试题答案:A5、如何判断检修设备为停电状态()(多选题)A. 各方面的电源已完全断开(任何运行中的星形接线设备的中性点,应视为带电设备)B. 拉开隔离开关(刀闸),手车开关应拉至试验或检修位置,应使各方面有一个明显的断开点C. 与停电设备有关的变压器和电压互感器,应将设备各侧断开,防止向停电检修设备反送电D. 接到调度命令已停电的设备试题答案:A,B,C6、()的作用是警告工作人员不得接近设备的带电部分,提醒工作人员在工作地点采取安全措施,以及禁止向某设备合闸送电等。
(单选题)A. 绝缘台B. 绝缘垫C. 标示牌D. 遮栏试题答案:C7、()指值班人员对运行和备用设备及周围环境,按运行规程的规定,定时、定点巡视线路,进行巡回检查。
(单选题)A. 工作票制度B. 操作票制度C. 设备巡回检查制度D. 工作许可制度试题答案:C8、变电站的电气工作,如当日内工作间断,工作人员从现场撤离,工作票应由()收执。
(单选题)A. 工作班成员B. 工作票签发人C. 工作许可人D. 工作负责人试题答案:D9、由于电气设备绝缘损坏发生接地故障,设备金属外壳及接地点周围出现对地电压引起的电击称为()(单选题)A. 两相电击B. 直接接触电击C. 间接接触电击D. 单相电击试题答案:C10、电流通过人体的时间越长()(多选题)A. 生理反应越明显B. 无法摆脱C. 对人体组织破坏越厉害D. 触电后果越严重试题答案:C,D11、下列的各种标示牌()属于警告类标示牌。
( 安全管理 )
单位:_________________________
姓名:_________________________
日期:_________________________
精品文档 / Word文档 / 文字可改
电气设备的安全运行知识(2021
版)
Safety management is an important part of production management. Safety and production are in
the implementation process
电气设备的安全运行知识(2021版)
一、接地1.接地的基本概念
接地是将电气设备或装置的某一点(接地端)与大地之间做符合技术要求的电气连接。
目的是利用大地为正常运行、绝缘损坏或遭受雷击等情况下的电气设备等提供对地电流流通回路,保证电气设备和人身的安全。
2.接地装置
接地装置由接地体和接地线两部分组成。
接地体是埋入大地中并和大地直接接触的导体组,它分为自然接地体和人工接地体。
自然接地体是利用与大地有可靠连接的金属构件、金属管道、钢筋混泥土建筑物的基础等作为接地体。
人工接地体是用型钢如角钢、钢管、扁钢、圆钢制成的。
人工接地体一般有水平敷设和垂直敷设两种。
电气设备或装置的接地端与接地体相连的金属导线称为接地线。
3.中性点与中性线
星型联接的三相电路中,三相电源或负载连在一起的点称为三相电路的中性点。
由中性点引出的线称为中性线,用N表示,如图1-11a所示。
4.零点与零线
当三相电路中性点接地时,该中性点称为零点。
由零点引出的线称为零线。
二、电气设备接地的种类
1.工作接地
为了保证电气设备的正常工作,将电路中的某一点通过接地装置与大地可靠地连接,称为工作接地。
如变压器低压侧的中性点、电压互感器和电流互感器的二次侧某一点接地等,其作用是为了降低人体的接触电阻。
供电系统中电源变压器中性点的接地称中性点直接接地系统;中性点不接地的称中性点不接地系统。
中性点接地系统中,一相短路,其它两相的对地电压为相电压。
中性点不接地系统中,一相短路,其他两相的对地电压接近线电压。
2.保护接地
保护接地是将电气设备正常情况下不带电的金属外壳通过接地装置与大地可靠连接。
当电气设备不接地时,若绝缘损坏,一相电源碰壳,电流经人体电阻Rr、大地和线路对地绝缘电阻Rj构成的回路,若线路绝缘电阻损坏,电阻Rj变小,流过人体的电流增大,便会触电;当电气设备接地时,如图1-12b所示,虽有一相电源碰壳,但由于人体电阻Rr远大于接地电阻Rd(一般为几欧),所以通过人体的电流Ir极小,流过接地装置的电流Id则很大,从而保证了人体安全。
保护接地适用于中性点不接地或不直接接地的电网系统。
3.保护接零
在中性点直接接地系统中,把电气设备金属外壳等与电网中的零线作可靠的电气连接,称保护接零。
保护接零可以起到保护人身和设备安全的作用。
当一相绝缘损坏碰壳时,由于外壳与零线连通,形成该相对零线的单相短路,短路电流使线路上的保护装置(如熔断器、低压断路器等)迅速动作,切断电源,消除触电危险。
对未
接零设备,对地短路电流不一定能使线路保护装置迅速可靠动作。
三、电气设备安全运行措施
(1)必须严格遵守操作规程,合上电流时,先合隔离开关,再合负荷开关,分断电流时,先断负荷开关,再断隔离开关;
(2)电气设备一般不能受潮,在潮湿场合使用时,要有防雨水和防潮措施。
电气设备工作时会发热,应有良好的通风散热条件和防火措施;
(3)所有电气设备的金属外壳应有可靠的保护接地。
电气设备运行时可能会出现故障,所以应有短路保护、过载保护、欠压和失压保护等保护措施;
(4)凡有可能被雷击的电气设备,都要安装防雷措施;
(5)对电气设备要做好安全运行检查工作,对出现故障的电气设备和线路应及时检修。
4.重复接地
三相四线制的零线在多于一处经接地装置与大地再次连接的情况称为重复接地。
对1kV以下的接零系统中,重复接地的接地电阻
不应大于10Ω。
重复接地的作用:降低三相不平衡电路中零线上可能出现的危险电压,减轻单相接地或高压串入低压的危险。
5.其他保护接地
(1)过电压保护接地为了消除雷击或过电压的危险影响而设置的接地。
(2)防静电接地为了消除生产过程中产生的静电而设置的接地。
(3)屏蔽接地为了防止电磁感应而对电力设备的金属外壳、屏蔽罩、屏蔽线的外皮或建筑物金属屏蔽体等进行的接地。
