沿面放电和外绝缘

PDF 文件使用 "pdfFactory" 试用版本创建 ?ÿ煠? www.fineprint.cn
（四）.影响沿面闪络电压的因素
▲电场分布情况和作用电压波形 ▲电介质材料的影响 不易吸潮的介质，沿面闪络电压较高，较易吸潮或吸附水 分的介质，沿面闪络电压较低 ▲气体条件的影响 气压和温度对沿面闪络电压的影响程度不如纯空气间隙显 著 ▲雨水的影响 在淋雨的情况下固体介质的沿面闪络电压会明显降低
PDF 文件使用 "pdfFactory" 试用版本创建 ÿ www.fineprint.cn
绝缘子的分类
从材料上也可分为3类： 1. 2. 3. 电工陶瓷（ Porcelain Insulator ） 钢化玻璃 （ Glass Insulator ） 硅橡胶、乙丙橡胶等有机材料（ Polymer Rubber insulator ）
（二）. 极不均匀电场具有强垂直分量时的沿面放电
1. 基本过程 各处场强差异大，套管法兰附近的电力线密集，电 场最强，可出现持续局部沿面放电 Ｕ↑ → 浅兰色的电晕放电 Ｕ↑↑ →电晕延伸，形成平行细光线，是一种辉光放电 Ｕ↑＞临界值→放电性质改变，明亮的树枝状火花， 在 不同位置交替出现，有轻的爆裂声，称滑闪放电 Ｕ↑一点→滑闪放电火花迅速增长，贯穿两级→ 沿面闪络
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
Flashover
PDF 文件使用 "pdfFactory" 试用版本创建 ?ÿ煠? www.fineprint.cn
二、沿面放电的类型与特点
固体介质与气体介质交界面上的电场分布情况对沿面 放电的特性影响很大，界面电场可分为三种情况： 1. 均匀电场 固体介质处于均匀电场中，且界面与电力线平行，工程实 际中很少 2. 强垂直分量的极不均匀电场 固体介质处于极不均匀电场中，且界面电场的垂直分量 En比平行于表面的切线分量Et大得多，典型的如套管 3. 弱垂直分量的极不均匀电场 固体介质处于极不均匀电场中，但大部分界面上的电场 切线分量Et大于垂直分量E n ，典型的如支柱绝缘子
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
支柱绝缘子
开关瓷套
悬式绝缘子
变压器出线套管
PDF 文件使用 "pdfFactory" 试用版本创建 ?ÿ煠? www.fineprint.cn
Glass insulator
Polymer Rubber insulator
PDF 文件使用 "pdfFactory" 试用版本创建 ?ÿ煠? www.fineprint.cn
（三.）极不均匀电场且垂直分量很弱时的沿面放电
以支柱绝缘子为例，这时沿瓷面的电场切线分量Et较强， 而垂直分量En很弱，这时绝缘子的两个电极之间的距离较 长，其间的固体介质本身不可能击穿，可能出现的只有沿 面闪络。这时固体介质处于极不均匀电场中，因此其平均 闪络场强要比均匀电场低，但由于界面上的垂直电场分量 很弱，沿介质表面不会有较大的电容电流流过，故放电发 展过程中不会出现热电离和滑闪放电。这种绝缘子的干闪 络电压基本随极间距离的增大而提高。
外绝缘
高压电气设备外壳之外，所有暴露在大气中需要绝 缘的部分都属于外绝缘。外绝缘的主要部分是户 外绝缘，一般由空气间隙与各种绝缘子串构成。
绝缘子
绝缘子是将不同电位的导体在机械上固定，在电气上 隔绝的一种使用数量极大的高压绝缘部件。 如一条300km长的交流500kV线路，就需 要悬式绝缘子8万～9万片。
PDF 文件使用 "pdfFactory" 试用版本创建 ?ÿ煠? www.fineprint.cn
烘干区 局部电弧 扩展的 烘干区 电弧的 延伸 铁角 湿污区
悬式绝缘子
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
绝缘子的污闪是一个复杂的过程，通常可以分为积污、 受潮、干区形成、局部电弧出现和发展四个阶段。 采取措施抑制或阻止任何一个阶段的发展和完成， 就能防止发生污闪事故。 积污是发生污闪的根本原因－城区比农村严重、化工 厂、火电厂、冶炼厂等地方最严重； 污层受潮取决于气象条件－多雾、毛毛雨、易凝露的地 区容易发生污闪； 干区出现的部位和局部电弧发展、延伸的难易，都与绝 缘子的结构形状有密切关系，是绝缘子设计要解决 的重要问题；
沿面闪络电压明显低于纯气隙中的击穿电压 原因：
Ø固体介质与电极表面接触不良，存在小气隙 Ø大气中的潮气吸附到固体介质的表面形成薄
水膜，电极表面集聚了电荷，降低了闪络电 压。
Ø固体表面电阻的不均匀和粗糙不平也会造成
电场畸变。
PDF 文件使用 "pdfFactory" 试用版本创建 ?煠? www.fineprint.cn
PDF 文件使用 "pdfFactory" 试用版本创建 ?煠? www.fineprint.cn
沿面放电的实验现象： 沿固体介质表面的闪络电压不但比固体 介质本身的击穿电压低得多，而且也比极间 距离相同的纯气隙的击穿电压低不少。可见 绝缘的实际水平取决于它的沿面闪络电压。 它与设备表面的干燥、潮湿或清洁、污染有 较大关系。
PDF 文件使用 "pdfFactory" 试用版本创建 ?ÿ煠? www.fineprint.cn
（五）.提高沿面放电电压的方法
▲屏障 使安放在电场中的固体介质在电场等位面方向具有 突出的棱缘（称为屏障），能显著提高沿面闪 络电压。该棱缘不仅起增加爬电距离的作用， 而且起阻碍放电发展的作用。实际绝缘子的伞 棱都起着屏障的作用。
PDF 文件使用 "pdfFactory" 试用版本创建 ?煠? www.fineprint.cn
▲强制固体介质表面的电位分布
在高压套管及电缆终端头等设备中，常用在绝缘内部 加电容极板的方法来使轴向及径向的电位分布均 匀，从而达到提高沿面闪络电压的目的。
PDF 文件使用 "pdfFactory" 试用版本创建 ?ÿ煠? www.fineprint.cn
PDF 文件使用 "pdfFactory" 试用版本创建 ?ÿ煠? www.fineprint.cn
▲屏蔽 是指改善电极的形状，使电极附近的电场分布趋于 均匀，从而提高沿面闪络电压。
PDF 文件使用 "pdfFactory" 试用版本创建 ?ÿ煠? www.fineprint.cn
▲提高表面憎水性 ▲消除绝缘体与电极接触面处的缝隙 消除缝隙最有效的办法就是将电极与绝缘体浇铸嵌装在一 起 ▲改变绝缘体表面的电阻率
PDF 文件使用 "pdfFactory" 试用版本创建 ?ÿ煠? www.fineprint.cn
均匀电场
强垂直分量的 极不均匀电场
弱垂直分量的 极不均匀电场
1-电极 2－固体介质 3－电力线
PDF 文件使用 "pdfFactory" 试用版本创建 ?煠? www.fineprint.cn
（一）. 均匀电场中的沿面放电
PDF 文件使用 "pdfFactory" 试用版本创建 ?ÿ煠? www.fineprint.cn
1 -导杆
1
1
2-法兰 (a)电晕放电
2 (b)细线状 辉光放电
2 (c)滑闪放电
PDF 文件使用 "pdfFactory" 试用版本创建 ?煠? www.fineprint.cn
PDF 文件使用 "pdfFactory" 试用版本创建 ã⿵ã www.fineprint.cn
PDF 文件使用 "pdfFactory" 试用版本创建 ?ÿ煠? www.fineprint.cn
对绝缘子的基本要求
（1）电气性能 （2）机械性能 （3）冷热性能及环境老化性能
PDF 文件使用 "pdfFactory" 试用版本创建 ?ÿ煠? www.fineprint.cn
第二节. 绝缘子的沿面放电
第二讲：电力系统外绝缘与高压绝缘子

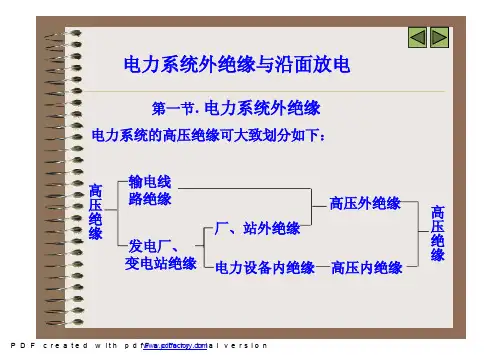

第一节. 电力系统外绝缘 电力系统的高压绝缘可大致划分如下： 输电线 路绝缘 厂、站外绝缘 发电厂、 变电站绝缘 电力设备内绝缘 高压内绝缘
高 压 绝 缘
高压ຫໍສະໝຸດ Baidu绝缘
高 压 绝 缘
PDF 文件使用 "pdfFactory" 试用版本创建 ?ÿ煠? www.fineprint.cn
PDF 文件使用 "pdfFactory" 试用版本创建 ã⿵ã www.fineprint.cn
提高套管的起晕电压和滑闪电压的措施： ▲减小C0：加大法兰处套管的外径和壁厚，也可采用介电 常数较小的介质，如用瓷－油组合绝缘代替纯瓷介质等 办法。 ▲减小绝缘表面电阻，如在套管靠近法兰处涂半导体釉 或半导体漆，使此处压降逐渐减小，防止滑闪电压过早 出现，从而提高沿面闪络电压。 ▲对于35kV以上的高压套管，以上措施还不够，必须采 用能调节径向和轴向电场的电容式套管或绝缘性能更好 的充油式套管
PDF 文件使用 "pdfFactory" 试用版本创建 ÿ www.fineprint.cn
绝缘子的分类
从结构上可分为3类： 1. 2. 3. （狭义）绝缘子（Insulator)：用在导电体和接地体之 间的绝缘和固定连接，如悬挂输电导线的绝缘子串） 套管(Bushing、insulating tube): 用作导电体穿过接地 隔板、电器外壳或墙壁的绝缘部件，如变压器出线套管 套筒：用作电器内绝缘的容器，多数由电工陶瓷制成， 如互感器瓷套、避雷器瓷套及断路器瓷套等
PDF 文件使用 "pdfFactory" 试用版本创建 ã¥!⿵ã www.fineprint.cn
污闪放电发展过程：
污层在干燥状态下一般不导电，在遇到毛毛雨、雾、露等不利天气 时，污层受潮，电导增大，在工作电压下的泄漏电流增大，所 产生的热量使水分蒸发、污层变干，出现干区或干带。 干区的电阻比其他湿污层的电阻大得多，因此整个绝缘子的电压几 乎全部集中到干区上，而一般干区的宽度并不大，所以电场强 度很大。如果电场强度足以引起表面空气的碰撞电离，开始出 现电晕火花放电通道，由于火花通道的电阻低于原干燥部分的 表面电阻，使泄漏电流增大，电晕放电很容易直接转变电弧放 电，不过这时的电弧还只存在于绝缘子的局部表面，故称局部 电弧。 随后电弧附近的湿污层被很快烘干，这意味着干区的扩大，电弧被 拉长，若此时电压不足以维持电弧的燃烧，电弧即熄灭，电弧 呈现“熄灭－重燃”或“延伸－收缩”的交替变化，在外观上好像 电弧在绝缘子上不断地旋转。
一、沿面放电概念 沿面放电：沿着固体介质表面发展的气体放电 现象。 污 闪：沿着污染表面发展的闪络。 电力系统中绝缘子、套管等固体绝缘在机 械上起固定作用，又在电气上起绝缘作用。其 绝缘状况关系到整个电力系统的可靠运行。 绝缘功能的丧失可以分为以下两种情况：
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
固体介质击穿：一旦发生击穿，即意味着不可 逆转地丧失绝缘功能。 沿介质表面发生闪络：由于大多数绝缘子以电 瓷、玻璃等硅酸盐材料组成，所以沿着它们的 表面发生放电或闪络时，一般不会导致绝缘子 的永久性损坏。 电力系统的外绝缘，一般均为自恢复绝缘，因 为绝缘子闪络或空气间隙击穿后，只要切除电 源，它们的绝缘性能都能很快地自动彻底恢 复。
PDF 文件使用 "pdfFactory" 试用版本创建 ãÿ⿵ã www.fineprint.cn
污闪放电发展过程： 在雾、露天气时，污层湿度不断增大，泄漏电流也随之 逐渐变大，在一定电压下能维持的局部电弧长度也不 断增加，绝缘子表面上这种不断延伸发展的局部电弧 现象俗称爬电。 一旦局部电弧达到某一临界长度时，弧道温度已经很 高，弧道的进一步延伸就不再需要更高的电压，而是 自动延伸直至贯通两级，完成沿面闪络。
PDF 文件使用 "pdfFactory" 试用版本创建 ?煠? www.fineprint.cn
三. 绝缘子污秽状态下的沿面放电
电力系统的绝缘事故不外乎两方面的原因： 或是由于电压升高，或是由于绝缘下降。 污闪发生在工作电压下，属于典型的绝缘下降问题 1. 发展过程： 积污－受潮－干区形成－局部电弧出现（爬电）－ 局部电弧达到某一临界长度，自动延伸，贯通两级， 完成沿面闪络
