电机学第四版课后答案

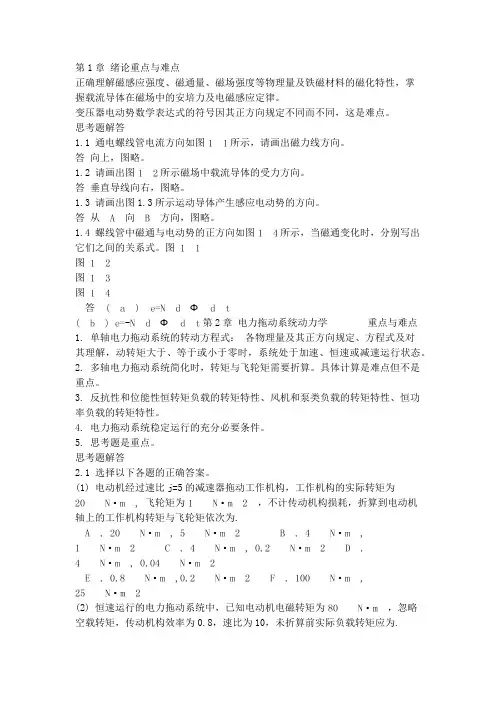

第1章绪论重点与难点正确理解磁感应强度、磁通量、磁场强度等物理量及铁磁材料的磁化特性，掌握载流导体在磁场中的安培力及电磁感应定律。

变压器电动势数学表达式的符号因其正方向规定不同而不同，这是难点。

思考题解答1.1 通电螺线管电流方向如图所示，请画出磁力线方向。

答向上，图略。

1.2 请画出图所示磁场中载流导体的受力方向。

答垂直导线向右，图略。

1.3 请画出图1.3所示运动导体产生感应电动势的方向。

答从向方向，图略。

1.4 螺线管中磁通与电动势的正方向如图所示，当磁通变化时，分别写出它们之间的关系式。

图图图图答Φ-Φ第2章电力拖动系统动力学重点与难点1. 单轴电力拖动系统的转动方程式：各物理量及其正方向规定、方程式及对其理解，动转矩大于、等于或小于零时，系统处于加速、恒速或减速运行状态。

2. 多轴电力拖动系统简化时，转矩与飞轮矩需要折算。

具体计算是难点但不是重点。

3. 反抗性和位能性恒转矩负载的转矩特性、风机和泵类负载的转矩特性、恒功率负载的转矩特性。

4. 电力拖动系统稳定运行的充分必要条件。

5. 思考题是重点。

思考题解答2.1 选择以下各题的正确答案。

(1) 电动机经过速比j=5的减速器拖动工作机构，工作机构的实际转矩为飞轮矩为，不计传动机构损耗，折算到电动机轴上的工作机构转矩与飞轮矩依次为.(2) 恒速运行的电力拖动系统中，已知电动机电磁转矩为，忽略空载转矩，传动机构效率为0.8，速比为10，未折算前实际负载转矩应为.(3) 电力拖动系统中已知电动机转速为，工作机构转速为，传动效率为0.9，工作机构未折算的实际转矩为，电动机电磁转矩为，忽略电动机空载转矩，该系统肯定运行于.加速过程恒速减速过程答 (1) 选择。

因为转矩折算应根据功率守恒原则。

折算到电动机轴上的工作机构转矩等于工作机构实际转矩除以速比，为；飞轮矩折算应根据动能守恒原则，折算到电动机轴上的工作机构飞轮矩等于工作机构实际飞轮矩除以速比的平方，为(2) 选择。

电机学第四版华中科技大学出版社课后答案第一章1.1 电机和变压器的磁路主要采用硅钢片制成。

硅钢片具有良好的导磁性能，其磁导率极高（可达到真空磁导率的数百乃至数千倍），能减小电机和变压器的体积。

同时由于硅钢片加入了半导体硅，增加了材料的电阻率，从而能有效降低材料在交变磁场作用下产生的磁滞损耗和涡流损耗。

1.2 铁磁材料在交变磁场的作用下，磁畴之间相互摩擦产生的能量损耗称为磁滞损耗。

当交变磁通穿过铁磁材料时，将在其中感应电动势和产生涡流,涡流产生的焦耳损耗称为涡流损耗。

磁滞损耗和涡流损耗合在一起称为铁耗。

在铁磁材料重量一定的情况下,铁耗P Fe的大小与磁场交变的频率f和最大磁通密度B m之间的关系为P Fe C ∝fβB2m 式中, β为频率指数，与材料性质有关,其值在1.2~1.6之间。

因此，铁耗与最大磁通密度的平方、磁通交变频率f的β次方成正比。

1.3 变压器电动势是线圈与磁场相对静止，单由磁通随时间变化而在线圈中产生的感应电动势，与变压器工作时的情况一样，并由此而得名。

运动电动势是磁场恒定时，单由线圈(或导体)与磁场之间的相对运动所产生。

变压器电动势的大小与线圈匝数及与线圈交链的做通随时间的变化率成正比;运动电动势的大小与导体长度、导体与磁场间相对运动的速度以及磁通密度成正比。

1.4 当铁磁材料中的磁通密度B达到定的程度后.B的增加随着外加场H的增加而逐渐变慢，磁导率减小，这种现象称为磁饱和现象。

1.5 磁通、磁动势、磁阻分别和电路中的电流、电动势和电阻对应,磁路的基本定律分别和电路中的基本定律对应。

磁路的基本定律有磁路欧姆定律中Φ=F/R m=Λm F,磁路基尔霍夫第一定律中ΣΦ=0,磁路基尔霍夫第二定律ΣF= ΣHl= ΣΦR m。

当铁芯磁路上有几个磁动势同时作用时，磁路计算一般不能用叠加原理。

因为铁芯磁路存在饱和现象。

饱和时，磁阻不是一个常数,因此不能用叠加原理。

若铁芯中的磁通密度很小，没有饱和，则可以用叠加原理。

第1章绪论重点与难点正确理解磁感应强度、磁通量、磁场强度等物理量及铁磁材料的磁化特性，掌握载流导体在磁场中的安培力及电磁感应定律。

变压器电动势数学表达式的符号因其正方向规定不同而不同，这是难点。

思考题解答1.1 通电螺线管电流方向如图所示，请画出磁力线方向。

答向上，图略。

1.2 请画出图所示磁场中载流导体的受力方向。

答垂直导线向右，图略。

1.3 请画出图1.3所示运动导体产生感应电动势的方向。

答从向方向，图略。

1.4 螺线管中磁通与电动势的正方向如图所示，当磁通变化时，分别写出它们之间的关系式。

图图图图答Φ-Φ第2章电力拖动系统动力学重点与难点1. 单轴电力拖动系统的转动方程式：各物理量及其正方向规定、方程式及对其理解，动转矩大于、等于或小于零时，系统处于加速、恒速或减速运行状态。

2. 多轴电力拖动系统简化时，转矩与飞轮矩需要折算。

具体计算是难点但不是重点。

3. 反抗性和位能性恒转矩负载的转矩特性、风机和泵类负载的转矩特性、恒功率负载的转矩特性。

4. 电力拖动系统稳定运行的充分必要条件。

5. 思考题是重点。

思考题解答2.1 选择以下各题的正确答案。

(1) 电动机经过速比j=5的减速器拖动工作机构，工作机构的实际转矩为飞轮矩为，不计传动机构损耗，折算到电动机轴上的工作机构转矩与飞轮矩依次为.(2) 恒速运行的电力拖动系统中，已知电动机电磁转矩为，忽略空载转矩，传动机构效率为0.8，速比为10，未折算前实际负载转矩应为.(3) 电力拖动系统中已知电动机转速为，工作机构转速为，传动效率为0.9，工作机构未折算的实际转矩为，电动机电磁转矩为，忽略电动机空载转矩，该系统肯定运行于.加速过程恒速减速过程答 (1) 选择。

因为转矩折算应根据功率守恒原则。

折算到电动机轴上的工作机构转矩等于工作机构实际转矩除以速比，为；飞轮矩折算应根据动能守恒原则，折算到电动机轴上的工作机构飞轮矩等于工作机构实际飞轮矩除以速比的平方，为(2) 选择。

第1章绪论重点与难点正确理解磁感应强度、磁通量、磁场强度等物理量及铁磁材料的磁化特性，掌握载流导体在磁场中的安培力及电磁感应定律。

变压器电动势数学表达式的符号因其正方向规定不同而不同，这是难点。

思考题解答1.1 通电螺线管电流方向如图所示，请画出磁力线方向。

答向上，图略。

1.2 请画出图所示磁场中载流导体的受力方向。

答垂直导线向右，图略。

1.3 请画出图1.3所示运动导体产生感应电动势的方向。

答从向方向，图略。

1.4 螺线管中磁通与电动势的正方向如图所示，当磁通变化时，分别写出它们之间的关系式。

图图图图答Φ-Φ第2章电力拖动系统动力学重点与难点1. 单轴电力拖动系统的转动方程式：各物理量及其正方向规定、方程式及对其理解，动转矩大于、等于或小于零时，系统处于加速、恒速或减速运行状态。

2. 多轴电力拖动系统简化时，转矩与飞轮矩需要折算。

具体计算是难点但不是重点。

3. 反抗性和位能性恒转矩负载的转矩特性、风机和泵类负载的转矩特性、恒功率负载的转矩特性。

4. 电力拖动系统稳定运行的充分必要条件。

5. 思考题是重点。

思考题解答2.1 选择以下各题的正确答案。

(1) 电动机经过速比j=5的减速器拖动工作机构，工作机构的实际转矩为飞轮矩为，不计传动机构损耗，折算到电动机轴上的工作机构转矩与飞轮矩依次为.(2) 恒速运行的电力拖动系统中，已知电动机电磁转矩为，忽略空载转矩，传动机构效率为0.8，速比为10，未折算前实际负载转矩应为.(3) 电力拖动系统中已知电动机转速为，工作机构转速为，传动效率为0.9，工作机构未折算的实际转矩为，电动机电磁转矩为，忽略电动机空载转矩，该系统肯定运行于.加速过程恒速减速过程答 (1) 选择。

因为转矩折算应根据功率守恒原则。

折算到电动机轴上的工作机构转矩等于工作机构实际转矩除以速比，为；飞轮矩折算应根据动能守恒原则，折算到电动机轴上的工作机构飞轮矩等于工作机构实际飞轮矩除以速比的平方，为(2) 选择。

第1章绪论重点与难点正确理解磁感应强度、磁通量、磁场强度等物理量及铁磁材料的磁化特性，掌握载流导体在磁场中的安培力及电磁感应定律。

变压器电动势数学表达式的符号因其正方向规定不同而不同，这是难点。

思考题解答1.1 通电螺线管电流方向如图所示，请画出磁力线方向。

答向上，图略。

1.2 请画出图所示磁场中载流导体的受力方向。

答垂直导线向右，图略。

1.3 请画出图1.3所示运动导体产生感应电动势的方向。

答从向方向，图略。

1.4 螺线管中磁通与电动势的正方向如图所示，当磁通变化时，分别写出它们之间的关系式。

图图图图答Φ-Φ第2章电力拖动系统动力学重点与难点1. 单轴电力拖动系统的转动方程式：各物理量及其正方向规定、方程式及对其理解，动转矩大于、等于或小于零时，系统处于加速、恒速或减速运行状态。

2. 多轴电力拖动系统简化时，转矩与飞轮矩需要折算。

具体计算是难点但不是重点。

3. 反抗性和位能性恒转矩负载的转矩特性、风机和泵类负载的转矩特性、恒功率负载的转矩特性。

4. 电力拖动系统稳定运行的充分必要条件。

5. 思考题是重点。

思考题解答2.1 选择以下各题的正确答案。

(1) 电动机经过速比j=5的减速器拖动工作机构，工作机构的实际转矩为飞轮矩为，不计传动机构损耗，折算到电动机轴上的工作机构转矩与飞轮矩依次为.(2) 恒速运行的电力拖动系统中，已知电动机电磁转矩为，忽略空载转矩，传动机构效率为0.8，速比为10，未折算前实际负载转矩应为.(3) 电力拖动系统中已知电动机转速为，工作机构转速为，传动效率为0.9，工作机构未折算的实际转矩为，电动机电磁转矩为，忽略电动机空载转矩，该系统肯定运行于.加速过程恒速减速过程答 (1) 选择。

因为转矩折算应根据功率守恒原则。

折算到电动机轴上的工作机构转矩等于工作机构实际转矩除以速比，为；飞轮矩折算应根据动能守恒原则，折算到电动机轴上的工作机构飞轮矩等于工作机构实际飞轮矩除以速比的平方，为(2) 选择。

电机学第四版华中科技大学出版社课后答案第一章1.1 电机和变压器的磁路主要采用硅钢片制成。

硅钢片具有良好的导磁性能，其磁导率极高（可达到真空磁导率的数百乃至数千倍），能减小电机和变压器的体积。

同时由于硅钢片加入了半导体硅，增加了材料的电阻率，从而能有效降低材料在交变磁场作用下产生的磁滞损耗和涡流损耗。

1.2 铁磁材料在交变磁场的作用下，磁畴之间相互摩擦产生的能量损耗称为磁滞损耗。

当交变磁通穿过铁磁材料时，将在其中感应电动势和产生涡流,涡流产生的焦耳损耗称为涡流损耗。

磁滞损耗和涡流损耗合在一起称为铁耗。

在铁磁材料重量一定的情况下,铁耗P Fe的大小与磁场交变的频率f和最大磁通密度B m之间的关系为P Fe C ∝fβB2m式中, β为频率指数，与材料性质有关,其值在1.2~1.6之间。

因此，铁耗与最大磁通密度的平方、磁通交变频率f的β次方成正比。

1.3 变压器电动势是线圈与磁场相对静止，单由磁通随时间变化而在线圈中产生的感应电动势，与变压器工作时的情况一样，并由此而得名。

运动电动势是磁场恒定时，单由线圈(或导体)与磁场之间的相对运动所产生。

变压器电动势的大小与线圈匝数及与线圈交链的做通随时间的变化率成正比;运动电动势的大小与导体长度、导体与磁场间相对运动的速度以及磁通密度成正比。

1.4 当铁磁材料中的磁通密度B达到定的程度后.B的增加随着外加场H的增加而逐渐变慢，磁导率减小，这种现象称为磁饱和现象。

1.5 磁通、磁动势、磁阻分别和电路中的电流、电动势和电阻对应,磁路的基本定律分别和电路中的基本定律对应。

磁路的基本定律有磁路欧姆定律中Φ=F/R m=Λm F,磁路基尔霍夫第一定律中ΣΦ=0,磁路基尔霍夫第二定律ΣF= ΣHl= ΣΦR m。

当铁芯磁路上有几个磁动势同时作用时，磁路计算一般不能用叠加原理。

因为铁芯磁路存在饱和现象。

饱和时，磁阻不是一个常数,因此不能用叠加原理。

若铁芯中的磁通密度很小，没有饱和，则可以用叠加原理。

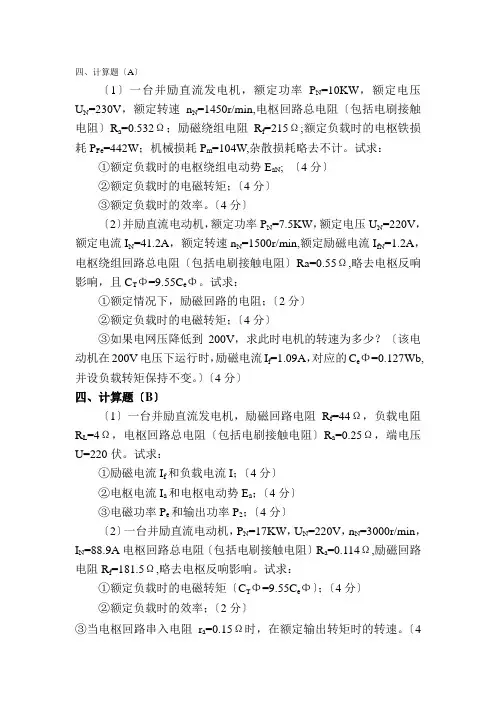

四、计算题〔A〕〔1〕一台并励直流发电机，额定功率P N=10KW，额定电压U N=230V，额定转速n N=1450r/min,电枢回路总电阻〔包括电刷接触电阻〕R a=0.532Ω；励磁绕组电阻R f=215Ω;额定负载时的电枢铁损耗P Fe=442W；机械损耗P m=104W,杂散损耗略去不计。

试求：①额定负载时的电枢绕组电动势E aN; 〔4分〕②额定负载时的电磁转矩；〔4分〕③额定负载时的效率。

〔4分〕〔2〕并励直流电动机，额定功率P N=7.5KW，额定电压U N=220V，额定电流I N=41.2A，额定转速n N=1500r/min,额定励磁电流I fN=1.2A，电枢绕组回路总电阻〔包括电刷接触电阻〕Ra=0.55Ω,略去电枢反响影响，且C TΦ=9.55C eΦ。

试求：①额定情况下，励磁回路的电阻；〔2分〕②额定负载时的电磁转矩；〔4分〕③如果电网压降低到200V，求此时电机的转速为多少？〔该电动机在200V电压下运行时，励磁电流I f=1.09A，对应的C eΦ=0.127Wb,并设负载转矩保持不变。

〕〔4分〕四、计算题〔B〕〔1〕一台并励直流发电机，励磁回路电阻R f=44Ω，负载电阻R L=4Ω，电枢回路总电阻〔包括电刷接触电阻〕R a=0.25Ω，端电压U=220伏。

试求：①励磁电流I f和负载电流I；〔4分〕②电枢电流I a和电枢电动势E a；〔4分〕③电磁功率P e和输出功率P2；〔4分〕〔2〕一台并励直流电动机，P N=17KW，U N=220V，n N=3000r/min，I N=88.9A电枢回路总电阻〔包括电刷接触电阻〕R a=0.114Ω,励磁回路电阻R f=181.5Ω,略去电枢反响影响。

试求：①额定负载时的电磁转矩〔C TΦ=9.55C eΦ〕；〔4分〕②额定负载时的效率；〔2分〕③当电枢回路串入电阻r a=0.15Ω时，在额定输出转矩时的转速。

〔4分〕B卷：程小华电机学下试题直流电机之第4和5两章22分判断题5个：5分〔Yes / No〕1. 空载特性是指n＝n N＝常值，I＝0时，电枢的空载端电压与励磁电流之间的关系。

电机学第四版课后答案电机学第四版课后习题答案第⼀章磁路电机学1-1 磁路的磁阻如何计算？磁阻的单位是什么？答：磁路的磁阻与磁路的⼏何形状（长度、⾯积）和材料的导磁性能有关，计算公式为AlR m µ=，单位：Wb A1-2 铁⼼中的磁滞损耗和涡流损耗是怎样产⽣的，它们各与哪些因素有关？答：磁滞损耗：铁磁材料置于交变磁场中，被反复交变磁化，磁畴间相互摩擦引起的损耗。

经验公式V fB C p nm h h =。

与铁磁材料的磁滞损耗系数、磁场交变的频率、铁⼼的体积及磁化强度有关；涡流损耗：交变的磁场产⽣交变的电场，在铁⼼中形成环流（涡流），通过电阻产⽣的损耗。

经验公式G B f C p m Fe h 23.1≈。

与材料的铁⼼损耗系数、频率、磁通及铁⼼重量有关。

1-3 图⽰铁⼼线圈，已知线圈的匝数N=1000，铁⼼厚度为0.025m （铁⼼由0.35mm 的DR320硅钢⽚叠成），叠⽚系数（即截⾯中铁的⾯积与总⾯积之⽐）为0.93，不计漏磁，试计算：(1) 中间⼼柱的磁通为4105.7-?Wb ，不计铁⼼的磁位降时所需的直流励磁电流； (2) 考虑铁⼼磁位降时，产⽣同样的磁通量时所需的励磁电流。

解：磁路左右对称∴可以从中间轴线分开，只考虑右半磁路的情况: 铁⼼、⽓隙截⾯2422109.293.01025.1025.0m m A A --?===δ(考虑边缘效应时，通长在⽓隙截⾯边长上加⼀个⽓隙的长度；⽓隙截⾯可以不乘系数) ⽓隙长度m l 41052-?==δδ铁⼼长度()m cm l 21045.122025.025.15225.125.7-?=?--+-= 铁⼼、⽓隙中的磁感应强度T T A B B 29.1109.22105.7244==Φ==--δ (1) 不计铁⼼中的磁位降：⽓隙磁场强度m A m A B H 67100.110429.1?=?==-πµδδ磁势A A l H F F I 500105100.146==?==-δδδ电流A NF I I5.0==(2) 考虑铁⼼中的磁位降：铁⼼中T B 29.1= 查表可知：m A H 700=铁⼼磁位降A A l H F Fe 15.871045.127002=??=?=- A A A F F F Fe I 15.58715.87500=+=+=δ A NF I I59.0≈=1-4 图⽰铁⼼线圈，线圈A 为100匝，通⼊电流1.5A ，线圈B 为50匝，通⼊电流1A ，铁⼼截⾯积均匀，求PQ 两点间的磁位降。

第三章3.1 为什么直流电记得转子要用表面有绝缘层的硅钢片叠压而成？直流电机的转子要用表面有绝缘层的硅钢片叠加而成是因为要防止电涡流对电能的损耗..3.2 并励直流发电机正传时可以自励，反转时能否自励？不能,因为反转起始励磁电流所产生的磁场的方向与剩余磁场方向相反,这样磁场被消除,所以不能自励.3.3 一台他励直流电动机所拖动的负载转矩TL=常数，当电枢电压附加电阻改变时，能否改变其稳定运行状态下电枢电流的大小？为什么？这是拖动系统中那些要发生变化？T=KtφIa u=E+IaRa当电枢电压或电枢附加电阻改变时,电枢电流大小不变.转速n与电动机的电动势都发生改变.3.4 一台他励直流电动机在稳态下运行时，电枢反电势E= E1，如负载转矩TL=常数，外加电压和电枢电路中的电阻均不变，问减弱励磁使转速上升到新的稳态值后，电枢反电势将如何变化? 是大于，小于还是等于E1？T=IaKtφ, φ减弱,T是常数,Ia增大.根据EN=UN-IaRa ,所以EN减小.,小于E1.3.5 一台直流发电机，其部分铭牌数据如下：PN=180kW, U N=230V,n N=1450r/min,ηN=89.5%，试求：①该发电机的额定电流； ②电流保持为额定值而电压下降为100V时，原动机的输出功率（设此时η=ηN）PN=UNIN180KW=230*ININ=782.6A该发电机的额定电流为782.6AP= IN100/ηNP=87.4KW3.6 已知某他励直流电动机的铭牌数据如下：PN=7.5KW, U N=220V, n N=1500r/min, ηN=88.5%, 试求该电机的额定电流和转矩。

PN=UNINηN7500W=220V*IN*0.885IN=38.5ATN=9.55PN/nN=47.75Nm3.7一台他励直流电动机：PN=15KW, U N=220V, I N=63.5A, n N=2850r/min,Ra =0.25Ω，其空载特性为：U 0/ V115 184 230 253 265I f/A0.442 0.802 1.2 1.686 2.10今需在额定电流下得到150V 和220 V的端电压，问其励磁电流分别应为多少？由空载特性其空载特性曲线.当U=150V时If=0.71A当U=220V时If=1.08A3.8 一台他励直流电动机的铭牌数据为：PN=5.5KW, U N=110V, I N=62A, nN=1000r/min,试绘出它的固有机械特性曲线。

电机学第四版华中科技大学出版社课后答案第一章1.1 电机和变压器的磁路主要采用硅钢片制成。

硅钢片具有良好的导磁性能，其磁导率极高（可达到真空磁导率的数百乃至数千倍），能减小电机和变压器的体积。

同时由于硅钢片加入了半导体硅，增加了材料的电阻率，从而能有效降低材料在交变磁场作用下产生的磁滞损耗和涡流损耗。

1.2 铁磁材料在交变磁场的作用下，磁畴之间相互摩擦产生的能量损耗称为磁滞损耗。

当交变磁通穿过铁磁材料时，将在其中感应电动势和产生涡流,涡流产生的焦耳损耗称为涡流损耗。

磁滞损耗和涡流损耗合在一起称为铁耗。

在铁磁材料重量一定的情况下,铁耗P Fe的大小与磁场交变的频率f和最大磁通密度B m之间的关系为P Fe C ∝fβB2m 式中, β为频率指数，与材料性质有关,其值在1.2~1.6之间。

因此，铁耗与最大磁通密度的平方、磁通交变频率f的β次方成正比。

1.3 变压器电动势是线圈与磁场相对静止，单由磁通随时间变化而在线圈中产生的感应电动势，与变压器工作时的情况一样，并由此而得名。

运动电动势是磁场恒定时，单由线圈(或导体)与磁场之间的相对运动所产生。

变压器电动势的大小与线圈匝数及与线圈交链的做通随时间的变化率成正比;运动电动势的大小与导体长度、导体与磁场间相对运动的速度以及磁通密度成正比。

1.4 当铁磁材料中的磁通密度B达到定的程度后.B的增加随着外加场H的增加而逐渐变慢，磁导率减小，这种现象称为磁饱和现象。

1.5 磁通、磁动势、磁阻分别和电路中的电流、电动势和电阻对应,磁路的基本定律分别和电路中的基本定律对应。

磁路的基本定律有磁路欧姆定律中Φ=F/R m=Λm F,磁路基尔霍夫第一定律中ΣΦ=0,磁路基尔霍夫第二定律ΣF= ΣHl= ΣΦR m。

当铁芯磁路上有几个磁动势同时作用时，磁路计算一般不能用叠加原理。

因为铁芯磁路存在饱和现象。

饱和时，磁阻不是一个常数,因此不能用叠加原理。

若铁芯中的磁通密度很小，没有饱和，则可以用叠加原理。

第1章绪论重点与难点正确理解磁感应强度、磁通量、磁场强度等物理量及铁磁材料的磁化特性，掌握载流导体在磁场中的安培力及电磁感应定律。

变压器电动势数学表达式的符号因其正方向规定不同而不同，这是难点。

思考题解答1.1 通电螺线管电流方向如图所示，请画出磁力线方向。

答向上，图略。

1.2 请画出图所示磁场中载流导体的受力方向。

答垂直导线向右，图略。

1.3 请画出图1.3所示运动导体产生感应电动势的方向。

答从向方向，图略。

1.4 螺线管中磁通与电动势的正方向如图所示，当磁通变化时，分别写出它们之间的关系式。

图图图图答Φ-Φ第2章电力拖动系统动力学重点与难点1. 单轴电力拖动系统的转动方程式：各物理量及其正方向规定、方程式及对其理解，动转矩大于、等于或小于零时，系统处于加速、恒速或减速运行状态。

2. 多轴电力拖动系统简化时，转矩与飞轮矩需要折算。

具体计算是难点但不是重点。

3. 反抗性和位能性恒转矩负载的转矩特性、风机和泵类负载的转矩特性、恒功率负载的转矩特性。

4. 电力拖动系统稳定运行的充分必要条件。

5. 思考题是重点。

思考题解答2.1 选择以下各题的正确答案。

(1) 电动机经过速比j=5的减速器拖动工作机构，工作机构的实际转矩为飞轮矩为，不计传动机构损耗，折算到电动机轴上的工作机构转矩与飞轮矩依次为.(2) 恒速运行的电力拖动系统中，已知电动机电磁转矩为，忽略空载转矩，传动机构效率为0.8，速比为10，未折算前实际负载转矩应为.(3) 电力拖动系统中已知电动机转速为，工作机构转速为，传动效率为0.9，工作机构未折算的实际转矩为，电动机电磁转矩为，忽略电动机空载转矩，该系统肯定运行于.加速过程恒速减速过程答 (1) 选择。

因为转矩折算应根据功率守恒原则。

折算到电动机轴上的工作机构转矩等于工作机构实际转矩除以速比，为；飞轮矩折算应根据动能守恒原则，折算到电动机轴上的工作机构飞轮矩等于工作机构实际飞轮矩除以速比的平方，为(2) 选择。

电机学 第四版 汤藴 （十五课本）第二章 变压器2-2、一台50Hz 的变压器接到60Hz 的电源上运行，若额定电压不变，问激磁电流、铁耗、漏抗会怎样变化？解：ΦfN E U N 444.=≈ ，50=f 时，N U N 5044450⨯=.Φ，60=f 时，NU N6044460⨯=.Φ，655060=ΦΦ。

磁通减小为原来的5/6，不考虑磁路饱和，磁通和激磁电流成正比，激磁电流减小； 铁耗变小：50705023125023150312603160606565566556Fe Fe m Fe m Fe Fe P P G B f C G B f C P .....⎪⎭⎫ ⎝⎛=⎪⎭⎫ ⎝⎛⎪⎭⎫ ⎝⎛=⎪⎭⎫ ⎝⎛⎪⎭⎫ ⎝⎛=≈漏磁回路磁阻不变，漏电感不变，漏抗变大。

2-14 有一台三相变压器，额定容量kVA S N 5000=，额定电压kV U U N N 361021.=，Y ，d 联结，试求：（1）一次、二次侧的额定电流；（2）一次、二次侧的额定相电压和相电流。

解：（1）一次、二次侧的额定电流：A U S I N N N 68.2881035000311=⨯==；A U S I N N N 23.4583.635000322=⨯==（2）一次、二次侧的额定相电压和相电流：一次Y 连接：A I I N N 6828811.==φ；kV U U N N 77375310311.===φ； 二次∆连接：A I I N N 57264323458322..===φ；kV U U N N 3622.==φ；2-16 一台单相变压器，其一次电压为220V ，50Hz ，一次绕组的匝数N 1=200匝，铁心的有效截面积241035m A -⨯=，不计漏磁。

试求：（1）铁芯内主磁通的幅值和磁通密度。

（2）二次侧要得到100V 和36V 两种电压时，二次绕组的匝数。

（3）如果一次绕组有%5±匝数的抽头，如图所示，二次绕组的电压是多少？ 解：（1）主磁通的幅值m ΦWb fN U fN E m 311111095.42005044.422044.444.4-⨯=⨯⨯=≈=Φ磁通密度m BT AB mm 41.110351095.443=⨯⨯==--Φ（2）二次绕组的匝数2N212121N N E E U U =≈912201002001212≈⨯=⨯=U U N N 匝33220362001212≈⨯=⨯=U U N N 匝（3）当210200%)51(1=⨯+=N 匝时，3.95210912201212=⨯=⨯=N N U U 匝5.34210332201212=⨯=⨯=N N U U 匝当190200%)51(1=⨯-=N 匝时，4.105190912201212=⨯=⨯=N N U U 匝2.38190332201212=⨯=⨯=N N U U 匝2-20、有一台三相变压器，kV kV U U kVA S N N N 3610560021.,==，Y,d11联结组。

电机学第四版课后习题答案1-1从物理意义上说明变压器为什么能变压，而不能变频率？答：变压器原副绕组套在同一个铁芯上, 原边接上电源后，流过激磁电流I 0， 产生励磁磁动势F 0， 在铁芯中产生交变主磁通ф0, 其频率与电源电压的频率相同， 根据电磁感应定律，原副边因交链该磁通而分别产生同频率的感应电动势 e 1和e 2, 且有 dtd Ne 011φ-=, dtd Ne 022φ-=, 显然，由于原副边匝数不等, 即N 1≠N 2，原副边的感应电动势也就不等, 即e 1≠e 2, 而绕组的电压近似等于绕组电动势,即U 1≈E 1, U 2≈E 2,故原副边电压不等,即U 1≠U 2, 但频率相等。

1-2 变压器一次线圈若接在直流电源上，二次线圈会有稳定直流电压吗？答：不会。

因为接直流电源，稳定的直流电流在铁心中产生恒定不变的磁通，其变化率为零，不会在绕组中产生感应电动势。

1-3变压器的空载电流的性质和作用如何？答：作用：变压器空载电流的绝大部分用来供励磁，即产生主磁通，另有很小一部分用来供给变压器铁心损耗，前者属无功性质，称为空载电流的无功分量，后者属有功性质，称为空载电流的有功分量。

性质：由于变压器空载电流的无功分量总是远远大于有功分量，故空载电流属感性无功性质，它使电网的功率因数降低，输送有功功率减小。

1-4一台220/110伏的变压器，变比221==N N k ，能否一次线圈用2匝，二次线圈用1匝，为什么？答：不能。

由m fN E U Φ=≈11144.4可知，由于匝数太少，主磁通m Φ将剧增，磁密m B 过大,磁路过于饱和，磁导率μ降低，磁阻m R 增大。

于是，根据磁路欧姆定律m m R N I Φ=10可知, 产生该磁通的激磁电流0I 必将大增。

再由3.12fB p m Fe ∝可知，磁密m B 过大, 导致铁耗Fe p 大增， 铜损耗120r I 也显著增大，变压器发热严重，可能损坏变压器。

思考题与习题解答《电机及拖动基础》（4版）第一章直流电机1-1 在直流电机中，电刷之间的电动势与电枢绕组某一根导体中的感应电动势有何不同？解：前者是方向不变的直流电动势，后者是交变电动势；前者由多个电枢元件（线圈）串联而成，电动势相对后者的绝对值要大。

1-2 如果将电枢绕组装在定子上，磁极装在转子上，则换向器和电刷应怎样放置，才能作直流电机运行？解：换向器放置在定子上，电刷放置在转子上，才能作直流电机运行1-3 直流发电机和直流电动机中的电磁转矩T 有何区别？它们是怎样产生的？而直流发电机和直流电动机中的电枢电动势，a E 又有何区别？它们又是怎样产生的？解：直流发电机的电磁转矩T 是制动性质的，直流电动机的电磁转矩T 是驱（拖）动性质的，它们都是由载流导体在磁场中受到的电磁力，形成了电磁转矩；直流发电机的电枢电动势E a 大于电枢端电压U ，直流电动机的电枢电动势E a 小于电枢端电压U ，电枢电动势E a 都是运动导体切割磁场感应产生的。

1-4 直流电机有哪些主要部件？各起什么作用？解：直流电机的主要部件有定子：主磁极（产生主极磁场）、机座（机械支撑和导磁作用）、换向极（改善换向）、电刷（导入或导出电量）；转子：电枢铁心（磁路的一部分，外圆槽中安放电枢绕组）、电枢绕组（感应电动势，流过电流，产生电磁转矩，实现机电能量转换）、换向器（与电刷一起，整流或逆变）1-5 直流电机里的换向器在发电机和电动机中各起什么作用？解：换向器与电刷滑动接触，在直流发电机中起整流作用，即把线圈（元件）内的交变电整流成为电刷间方向不变的直流电。

在直流电动机中起逆变作用，即把电刷间的直流电逆变成线圈（元件）内的交变电，以保证电动机能向同一个方向旋转。

1-6 一台直流发电机，min,/1450,230,145r n V U kW P N N N ==-求该发电机额定电流。

解： A U P I N N N 43.630230101453=⨯==1-7 一台Z4-250-42他励直流电动机，min,/1000%,46.90,440,160r n V U kW P N N N N ===-η求其额定电流和额定负载时的输入功率。

思考题与习题解答《电机及拖动基础》（4版）第一章直流电机1-1 在直流电机中，电刷之间的电动势与电枢绕组某一根导体中的感应电动势有何不同？解：前者是方向不变的直流电动势，后者是交变电动势；前者由多个电枢元件（线圈）串联而成，电动势相对后者的绝对值要大。

1-2 如果将电枢绕组装在定子上，磁极装在转子上，则换向器和电刷应怎样放置，才能作直流电机运行？解：换向器放置在定子上，电刷放置在转子上，才能作直流电机运行1-3 直流发电机和直流电动机中的电磁转矩T 有何区别？它们是怎样产生的？而直流发电机和直流电动机中的电枢电动势，a E 又有何区别？它们又是怎样产生的？解：直流发电机的电磁转矩T 是制动性质的，直流电动机的电磁转矩T 是驱（拖）动性质的，它们都是由载流导体在磁场中受到的电磁力，形成了电磁转矩；直流发电机的电枢电动势E a 大于电枢端电压U ，直流电动机的电枢电动势E a 小于电枢端电压U ，电枢电动势E a 都是运动导体切割磁场感应产生的。

1-4 直流电机有哪些主要部件？各起什么作用？解：直流电机的主要部件有定子：主磁极（产生主极磁场）、机座（机械支撑和导磁作用）、换向极（改善换向）、电刷（导入或导出电量）；转子：电枢铁心（磁路的一部分，外圆槽中安放电枢绕组）、电枢绕组（感应电动势，流过电流，产生电磁转矩，实现机电能量转换）、换向器（与电刷一起，整流或逆变）1-5 直流电机里的换向器在发电机和电动机中各起什么作用？解：换向器与电刷滑动接触，在直流发电机中起整流作用，即把线圈（元件）内的交变电整流成为电刷间方向不变的直流电。

在直流电动机中起逆变作用，即把电刷间的直流电逆变成线圈（元件）内的交变电，以保证电动机能向同一个方向旋转。

1-6 一台直流发电机，min,/1450,230,145r n V U kW P N N N ==-求该发电机额定电流。

解： A U P I N N N 43.630230101453=⨯==1-7 一台Z4-250-42他励直流电动机，min,/1000%,46.90,440,160r n V U kW P N N N N ===-η求其额定电流和额定负载时的输入功率。

第1章 思考题与习题1-1直流电机由哪些主要部件构成?各部分的主要作用是什么? 答：（一）定子1．主磁极：建立主磁通，包括： 铁心：由低碳钢片叠成绕组：由铜线绕成2．换向磁极：改善换向，包括： 铁心： 中大型由低碳钢片叠成。

小型由整块锻钢制成。

绕组：由铜线绕成。

3．机座和端盖：固定、支撑、保护，同时构成主磁路的一部分，用铸铁、铸钢或钢板卷成。

4．电刷装置：与换向器配合，引出（或引入）电流，电刷由石墨等材料制成。

（二）转子1． 电枢铁心：构成主磁路，嵌放电枢绕组。

由硅钢片叠成。

2． 电枢绕组：产生感应电动势和电磁转矩，实现机—电能量转换。

由铜线绕成。

3． 换向器：与电刷配合，引入、引出电流，由换向片围叠而成。

4． 转轴和轴承：使电枢和换向器灵活转动。

1-2简述直流发电机的工作原理答：直流发电机主磁极通电产生主磁场，电枢绕组被原动机拖动旋转切割主磁场感应电动势实为交变电动势(如图示瞬间以导体a 为例), 电枢绕组的a 导体处于N 极底下, 由“右手发电机”定则判得电动势方向为⊙，转半圈后，a 处于S 极下，电动势方向变为⊕，再转半圈，又回到原来位置，电动势又为⊙……,它通过电刷和换向器，把电枢绕组的交流变为外电路的直流。

这就是直流发电机的工作原理。

1-3简述直流电动机的工作原理答：直流电动机主磁极通电产生主磁场，电枢绕组通过电刷引入直流电，（如图示瞬间以导体a 为例），电枢绕组的a 导体处于N 极底下，电流方向为⊙，由“电磁生力”定则判得产生电磁转矩势方向为逆时针，转半圈后，a 处于S 极下，电流方向变为⊕，产生电磁转矩势方向仍为逆时针，再转半圈，又回到原来位置……,它通过电刷和换向器，把外电路的直流电变为电枢绕组内部的交流电，从而产生恒定方向的电磁转矩，使直流电动机沿着一个方向旋转。

这就是直流电动机的工作原理。

1-4在直流电机中，为什么要用电刷和换向器，它们各自起什么作用？答：在直流电机中，用电刷和换向器配合，把发电机电枢绕组内部的交流电流引出到外电路.N S a +_AB . N S a-+AB变为直流电。
