工厂供电技术

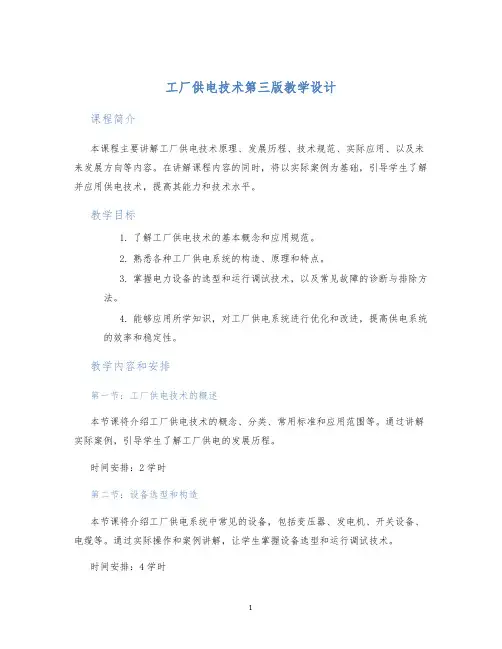

工厂供电技术第三版教学设计课程简介本课程主要讲解工厂供电技术原理、发展历程、技术规范、实际应用、以及未来发展方向等内容。

在讲解课程内容的同时，将以实际案例为基础，引导学生了解并应用供电技术，提高其能力和技术水平。

教学目标1.了解工厂供电技术的基本概念和应用规范。

2.熟悉各种工厂供电系统的构造、原理和特点。

3.掌握电力设备的选型和运行调试技术，以及常见故障的诊断与排除方法。

4.能够应用所学知识，对工厂供电系统进行优化和改进，提高供电系统的效率和稳定性。

教学内容和安排第一节：工厂供电技术的概述本节课将介绍工厂供电技术的概念、分类、常用标准和应用范围等。

通过讲解实际案例，引导学生了解工厂供电的发展历程。

时间安排：2学时第二节：设备选型和构造本节课将介绍工厂供电系统中常见的设备，包括变压器、发电机、开关设备、电缆等。

通过实际操作和案例讲解，让学生掌握设备选型和运行调试技术。

时间安排：4学时第三节：工厂供电系统的保护本节课将讲解工厂供电系统的保护原理和保护方式。

通过分析实际故障案例，让学生掌握常见故障的诊断和排除方法。

时间安排：4学时第四节：工厂供电系统的优化本节课将介绍在现有的工厂供电系统中进行优化的方法和技术。

包括电力负荷分析、设备效率评估、系统改进和节能措施等。

时间安排：2学时第五节：实验操作本节课将是本课程的实验操作环节，将安排学生实际操作设备，进行设备运行状态的诊断和排除，熟悉设备的运行参数，对设备进行维护和保养等。

时间安排：6学时教学方法和手段1.课堂讲解：通过讲解理论知识，让学生了解工厂供电系统的基本构造和原理。

2.实验操作：安排学生进行实验操作，加深对理论知识的理解，并增强实际操作能力。

3.讨论交流：通过组织小组讨论等方式，引导学生深入探讨工厂供电系统的未来发展方向。

考核要求1.考勤：出席率达到80%以上。

2.课堂表现：积极参与课堂互动，踊跃回答问题。

3.实验操作：熟练掌握设备运行状态的诊断和排除，对设备进行维护和保养等。

ʌ项目介绍ɔ某新建机械厂，初步设计其供配电系统电气部分，设计内容包括：选择高压配电所位置㊁配变电所的负荷计算及无功功率的补偿计算，车间变压器台数和容量㊁形式的确定，变配电所主接线方式的选择，高压配电线路接线方式的选择，高低压配电线路及导线截面积选择，短路计算和开关设备的选择，继电保护的整定计算，防雷保护与接地装置设计等㊂主要基础资料如下：1.负荷情况该机械厂主要生产长尾夹㊁牛头夹㊁圆形弹簧夹㊁山形弹簧夹㊁磁力夹㊁板夹㊁各式塑料夹㊁回形针㊁起钉器㊁书圈㊁磁力钩㊁书立等系列产品，设有模具车间㊁冲件车间㊁热处理车间㊁电泳车间㊁喷涂车间㊁发黑车间㊁电镀车间和包装车间㊂该厂大部分车间为三班制，年最大有功负荷利用小时数为5000h㊂车间负荷情况见表6-1㊂表6-1㊀车间负荷情况编号厂房名称设备容量/kW需要系数功率因数1模具车间4400.350.652冲件车间5500.500.703热处理车间6800.550.754电泳车间2800.400.755喷涂车间3200.500.756发黑车间2500.550.757电镀车间2400.500.708包装车间1100.750.809综合楼1600.750.902.供电电源情况按照该厂与当地电业部门签订的供用电协议规定，可从某35V/10kV地区变电站取得工作电源㊂该35V/10kV地区变距离本厂约为1km，10kV母线短路数据：S（3）k.max=340MVA㊁S（3）k.min=180MVA㊂要求该厂：①过电流保护整定时间不大于1.0s；②在工厂10kV电源侧进行电能计量；③功率因数应不低于0.92㊂3.工厂自然条件年最高气温为39ħ，年平均气温为23ħ，年最低气温为-5ħ，年最热月平均最高气温㊃261㊃为33ħ，年最热月平均气温为26ħ，年最热月地下0.8m处平均温度为25ħ㊂主导风向为南风，年雷暴日数为52㊂平均海拔为22m，地层以砂黏土为主㊂4.电费制度按两部电价制交纳电费，基本电价为20元/（kVA㊃月），电度电价为0.5元/kWh㊂ʌ项目目标ɔ专业能力目标掌握高压配电网的接线方式及接线特点方法能力目标理解工业企业供配电线路的结构形式并根据负荷等级选择电气主接线社会能力目标能根据企业实际情况设计电气主接线ʌ主要任务ɔ任务工作内容计划时间完成情况1工厂电力线路及接线方式的选择2工厂电力线路结构及敷设3导线和电缆的选择及计算4工厂电力线路电气安装图的绘制5工厂电力线路的运行与维护任务1　工厂电力线路及接线方式的选择ʌ任务导读ɔ工厂各配电系统，包括总降压变电所㊁配电所㊁车间变电所和高压用电设备以及主接线方式㊂当然，有的供配电系统的组成不一定全部包括以上几个，是否需要总降压变电所，是否建配电所，取决于工厂和电源间的距离㊁工厂的总负荷及其在各车间的分布，以及变电所间的相对位置，厂区内的配电方式和本地区电网的供电条件等㊂如果上述组成都是需要的，在工厂内部的供电系统也可能有各种组合方案，组合方案的变化必然会影响到投资费用和运行费用的变化㊂因此，进行不同的方案设计，选择合适的主接线方式，进行经济技术比较，得出可靠㊁合理㊁经济的方案㊂ʌ任务目标ɔ1.掌握工厂配电系统的接线方式及其特点㊂2.掌握车间低压放射式网络的接线方式㊂ʌ任务分析ɔ工厂电力线路按电压高低分为高压配电网络和低压配电网络㊂高压配电网络的作用是从总降压变电所向各车间变电所或高压用电设备供配电，低压配电网的作用是从车间变电所向各用电设备供配电，直观地表示了变配电所的结构特点㊁运行性能㊁使用电气设备的多少及前后安排等，对变配电所安全运行㊁电气设备选择㊁配电装置布置和电能质量都起着决定性的作用㊂ʌ知识准备ɔ工业企业供电网络包括厂区高压配电网络与车间低压配电网络两部分㊂高压配电网络指㊃361㊃从总降压变电所至各车间变电所或高压用电设备之间的6 10kV 高压配电系统；低压配电网络指从车间变电所至各低压用电设备的380V /220V 低压配电系统㊂选择接线方式主要考虑以下因素：1）供电的可靠性㊂2）有色金属消耗量㊂3）基建投资㊂4）线路的电能损失和电压损失㊂5）是否便于运行㊂6）是否有利于将来发展等㊂一㊁工厂配电系统接线方式工厂配电系统的基本接线方式有三种：放射式㊁树干式和环式㊂各工厂供电系统采用哪种接线方式，要根据负荷对供电可靠性的要求㊁投资大小㊁运行维护方便及长远规划等原则分析确定㊂1.放射式线路放射式线路又分为单回路放射式线路㊁双回路放射式线路和具有公共备用线路的放射式线路㊂单回路放射式线路是由工厂总变配电所6 10kV 母线上每一条回路直接向车间变配电所或高压设备供电，沿线不再接其他负荷㊂它的优点是线路敷设㊁保护装置简单，操作维护方便，易于实现自动化；缺点是从总变配电所出线较多，高压设备多，投资较大㊂特别是在任一线路上发生故障或检修时，该线路就要停电，因而供电可靠性不高，一般用于三级负荷图6-1㊀单回路放射式线路和部分次要的二级负荷供电，如图6-1所示㊂双回路放射式线路是对任一变配电所采用双回路线路供电的方式㊂其中，图6-2a 是单电源供电，图6-2b 是双电源供电㊂在双回路放射式线路中，当其中一条回路发生故障或检修时，可由另一条回路给全部负荷继续供电，提高了供电的可靠性，可用于二级负荷供电㊂但所需高压设备较多，投资也较大㊂图6-2㊀双回路放射式线路a）单电源供电㊀b）双电源供电㊃461㊃当采用如图6-3所示的具有公共备用线路的放射式线路供电时，如果任一回路线路发生故障时，只需经过短时的 倒闸操作 后，可由备用干线继续供电㊂这种线路供电可靠性较高，可适用于各级负荷供电㊂图6-3㊀具有公共备用线路的放射式线路图6-4㊀直接连接树干式线路2.树干式线路树干式线路是指线路分布像树干一样，既有主干，也有分支㊂它可分为直接连接树干式和串联型树干式两种形式㊂直接连接树干式线路如图6-4所示㊂从总变配电所引出的每路高压干线在厂区内沿车间厂房或道路敷设，每个车间变配电所或高压设备直接从干线上接出分支供电㊂这种线路的优点是配电设备少㊁投资小；缺点是干线发生故障或检修时会造成大面积停电；因而分支数目限制在5个以内，其供电可靠性差，只适用于三级负荷㊂3.高压环式接线高压环式接线实际上是两端供电的树干式接线，如图6-5所示㊂两路树干式接线尾端连接起来就构成了环式接线㊂这种接线方式运行灵活，供电可靠性高，线路检修时可切换电源，故障时可切除故障线段，缩短停电时间，可供二㊁三级负荷，在现代化城市电网中应用较广泛㊂由于闭环运行时继电保护整定较复杂，同时也为避免环式线路上发生故障时影响整个电网，因此，为了限制系统短路容量，简化继电保护，大多数环式线路采用 开环 运行方式，即环式线路中有一处开关是断开的㊂通常采用以负荷开关为主开关的高压环网柜作为配电设备㊂实际供配电系统的高压接线往往是几种接线方式的组合㊂究竟采用什么接线方式，应根据具体情况，考虑对供电可靠性的要求，经技术经济综合比较后才能确定㊂一般来说，对大中型工厂，高压配电系统宜优先考虑采用放射式接线，因为放射式接线的供电可靠性较高，便于运行管理，但放射式的投资较大㊂对于供电可靠性要求不高的辅助生产区和生活住宅㊃561㊃图6-5㊀高压环式接线区，可考虑采用树干式或环式配电㊂二㊁车间低压供电网络的接线方式1.低压放射式供电线路低压放射式供电线路如图6-6所示，其中图6-6a 为带集中负荷的一级放射式线路，图6-6b 为带分区集中负荷的两级放射式线路㊂放射式供电线路适用于车间负荷比较集中且负荷分布在车间不同方向㊁用电设备容量较大的条件下，如果车间有多台电动机传动的设备，虽然容量较小，亦可采用㊂它的特点是操作方便㊁灵活，任一干线故障时，不影响其他干线，但投资较大，施工复杂㊂图6-6㊀低压放射式供电线路a）一级放射式㊀b）两级放射式2.低压树干式供电线路低压树干式供电线路如图6-7所示㊂运行经验表明，只要施工质量符合要求，干线上分支点不超过5个时，这种供电方式是可靠的，且故障后容易恢复㊂它与放射式相比，可节省低压配电设备，缩短线路总长度，且施工简单㊂图6-8表示树干式供电线路的演变形式㊂图6-8a 为变压器 干线供电线路，广泛用于机械加工车间㊂当采用插接式母线时，它可以随工艺过程的改变任意移动用电设备而无需另外安装配电盘㊂图6-8b 为链环式供电线路，每条线路以串接3个配电箱为限；如果串接同一生产系统中的小容量电动机（不重要的用电设备），则以不超过5个为宜㊂3.低压混合式供电线路根据工业企业中的车间低压负荷分布特点，很少采用单一的放射式或树干式供电系统，一般多为混合式供电系统，如图6-9所示，车间内动力线路和照明线路应分开，以免相互影响㊂正常运行时，事故照明和工作照明同时投入以交流供电㊂当交流电发生故障时，则自动地将事故照明切换到蓄电池组或其他独立电源供电㊂对重要的用电设备，可以从两台分别运行的变压器低压母线分别引出线路交叉供电，或者在低压母线上装设自动投入装置，以保证㊃661㊃图6-7㊀低压树干式供电系统图6-8㊀低压树干式供电线路网络演变形式a）变压器干线式㊀b）链环式供电线路供电的可靠性㊂图6-9㊀低压混合式供电系统ʌ任务实施ɔ讨论ʌ项目介绍ɔ中某新建机械厂配电系统接线方式㊂姓名专业班级学号任务内容及名称1.任务实施目的2.任务完成时间：1学时3.任务实施内容及方法步骤4.分析结论指导教师评语（成绩）年㊀月㊀日㊃761㊃ʌ任务总结ɔ通过本任务的学习，让学生掌握放射式㊁树干式和环式三种工厂配电系统的基本接线方式的结构和特点，掌握低压放射式供电线路㊁低压树干式供电线路㊁低压混合式供电线路三种车间低压供电网络的接线方式的结构和特点㊂任务2　工厂电力线路结构及敷设ʌ任务导读ɔ工业企业电力线路有架空线路㊁电缆线路和车间线路㊂架空线路结构简单㊁成本低㊁易于检修及维护，因此被广泛采用，但采用架空线路时线路纵横交错，占地较大，影响厂区美化㊂电缆线路虽然具有成本高㊁投资大㊁维修不便等缺点，但是它具有运行可靠㊁可避免雷电危害和机械损伤㊁不卡地面㊁环境影响小㊁利于美化等优点，在现代化企业中应用越来越广泛㊂ʌ任务目标ɔ1.掌握工厂配电系统的接线方式及其特点㊂2.掌握车间低压放射式网络的接线方式㊂ʌ任务分析ɔ工业企业供配电线路经常采用的结构形式有三种：厂区架空线路㊁厂区电缆线路和车间户内配电线路㊂工厂企业内部电力线路按电压高低分为高压配电网络和低压配电网络㊂高压配电网络的作用是从总降压变电所向各车间变电所或高压用电设备供配电，低压配电网的作用是从车间变电所向各用电设备供配电，直观地表示了变配电所的结构特点㊁运行性能㊁使用电气设备的多少及前后安排等，对变配电所安全运行㊁电气设备选择㊁配电装置布置和电能质量都起着决定性作用㊂ʌ知识准备ɔ在工业企业中电能的输送和分配，是通过供配电线路实现的㊂工业企业内部供配电网络尽管供电半径小，但负荷类型多，操作频繁，厂房环境复杂（高温㊁多粉尘以及与管道㊁轨道交错等），配电线路总长通常超过企业受电线路，且具有不同于区域电力网的特点㊂工业企业供配电线路经常采用的结构形式有三种：厂区架空线路㊁厂区电缆线路和车间户内配电线路㊂一㊁厂区架空线路架空线路的优点是成本低㊁投资少㊁施工快㊁维护检修方便，易于发现和排除故障等；它的缺点是易受外界条件（雷雨㊁风雪及工业粉尘㊁气体等）影响，受厂区建筑布局限制，不能普遍采用㊂但由于架空线路比电缆线路节省1/2 4/5的投资，因此在工业企业中凡有可能都优先采用架空线㊂架空线路由导线㊁杆塔（包括横担）㊁绝缘子和金具构成㊂1.导线架空线路所采用的主要导电材料是铜绞线㊁铝绞线和钢芯铝绞线㊂铜绞线是较好的导电㊃861㊃材料，它具有较好的电导率[γ=53mS/m（1mS/m=1m/Ω㊃mm2）]，机械强度高，抗拉强度大（σ=380MPa）㊂铝绞线的电导率较小（γ=32mS/m），抗拉强度也低（σ=160MPa）㊂但铝的资源比铜丰富，因此应尽量采用铝绞线㊂为了弥补铝绞线机械强度低的不足，在高压大档距的架空线路上，可以采用钢芯铝绞线㊂各电压级的电力网输送容量与距离都有一定的范围，例如，0.38kV电压级的输送功率为100kW以下，输送距离不超过0.6km；10kV电压级的输送功率为200 2000kW，输送距离为6 22km；35kV电压级的输送功率为2000 10000kW，输送距离为20 50km㊂导线敷设应保持相互足够距离，在风吹摇摆下仍能可靠绝缘㊂线间距离与线路电压㊁线路档距有关，并考虑所在地区的气候区类别，具体可查阅有关资料㊂架空线的档距指相邻两电杆的距离㊂不同电压架空线路的档距是不同的，如35kV一般为150m以上，6 10kV为80 120m，380V为50 60m㊂架空线对地面㊁水面以及其他跨越物均应保持足够安全距离，并应按最大弧垂（导线下垂距离）校验㊂此外，架空线对房屋建筑物以及与其他线路交叉时的最小距离也有要求，具体可查规程㊂2.杆塔及绝缘子架空线杆塔按材质划分，有木杆㊁水泥杆㊁铁塔三种，工业企业中常用水泥杆㊂杆塔从作用上可划分为六种形式，见表6-2，其应用示例如图6-10所示㊂表6-2㊀各种类型电杆的区别杆型用㊀途杆顶结构有无拉线直线杆㊀支持导线㊁绝缘子㊁金具等重量，承受侧面的风力；占全部电杆数的80%以上㊀单杆㊁针式绝缘子或悬式绝缘子或陶瓷担㊀无拉线有拉线的直线杆㊀除一般直线杆用途外，尚有用于防止大范围歪杆和不太重要的交叉跨越处㊀同直线杆，悬式绝缘子用固定式线夹㊀有侧面拉线或顺档拉线轻乘杆㊀能承受部分导线断线的拉力，用在跨越和交叉处（10kV及以下线路，不考虑断线）㊀负担要加强，采用双绝缘子或双陶瓷担固定㊀有拉线转角杆㊀用在线路转角处，承受两侧导线的合力㊀转角在30ʎ，可采用双担双针式绝缘子；45ʎ以上的采用悬式绝缘子㊁耐张线夹，6kV以下可采用蝶式绝缘子㊀有与导线反向拉线机反合力方向的拉线耐张杆㊀能承受一侧导线的拉力，用于限制断线事故影响范围和架线时紧张终端杆㊀承受全部导线的拉力，用于线路的首段或终端㊀双担悬式绝缘子㊁耐张线夹或蝶式绝缘子㊀有四面拉线㊀有与导线反向的拉线分支杆㊀用于10kV及以下由干线外分支线处，向一侧分支的为丁字形；向两侧分支的为十字形㊀上㊁下层分别由两种杆型构成，如丁字形上层不限，下层为终端等㊀根据需要加拉线㊃961㊃图6-10㊀各种杆塔应用地点及其用途各种电杆上的横担，目前多用70mmˑ70mmˑ6mm角钢制成，并根据线路电压以及杆线类型决定其长度㊂如10kV线路直线杆横担长为2.3 2.4m，低压横担长为1.5 1.7m㊂10kV大档距耐张杆，如果用双杆组成的Ⅱ型杆，则应用两根4m长的铁横担，夹固于两根电杆上㊂高压线路上常用的横担形式及支撑种类如图6-11和图6-12所示㊂图6-11㊀高压线路中常用的横担形式a）丁字形㊀b）叉股形㊀c）之字形㊀d）弓箭形图6-12㊀支撑种类a）扁形支撑㊀b）圆铁支撑㊀c）三角铁元宝支撑敷设导线用的瓷绝缘子，常用以下几种：1）1kV以下的线路，用PD-1㊁PD1-1型低压针式瓷绝缘子㊂㊃071㊃2）6 10kV线路，用P-6㊁P-10M型高压针式瓷绝缘子㊂3）10 35kV线路，用P-15M㊁P-35M型针式瓷绝缘子㊂4）35kV以上的线路，用X-4.5悬式瓷绝缘子串㊂各种瓷绝缘子外形如图6-13所示㊂图6-13㊀各种瓷绝缘子的外形图a）低压针式㊀b）高压针式㊀c）悬式3.架空线路设计架空线路设计内容包括确定路径㊁选定杆位㊁选择导线㊁确定杆型㊁绘制图样㊁开列清单和做出预算等项工作㊂路径的选择应力求线路最短，并尽可能避免交叉跨越，避开污秽环境㊂选定杆位时，首先确定首端㊁末端电杆及转角杆位置，并在它们之间按适当档距确定中间位置㊂若线路跨越范围内有遮挡物时，应保证足够的对地距离㊂总之，应设法使线路与跨越物保持尽可能大的距离㊂确定杆高，以规程要求的导线对地距离为基础，加上最高温度时的弧垂，得到横担对地高度，再加横担至杆顶的距离，便得到电杆在地面上部分的长度㊂电杆埋深约占电杆总高长度的1/6，按此比例求得电杆总长㊂目前常用的离心式钢筋混凝土圆杆有下列几种规格，可根据需要选用㊂1）拔梢整杆：梢径ϕ150mm，杆长分7m㊁8m㊁9m㊁10m等几种；梢径ϕ190mm，杆长分10m㊁11m㊁12m㊁15m等几种㊂2）分段梢杆：上段梢径ϕ190mm，段长分6m㊁9m等几种；下段梢径ϕ310mm，段长分6m㊁9m等几种㊂3）等径杆：上段直径ϕ300mm，段长分6m㊁9m等几种；下段直径：ϕ300mm，段长分6m㊁9m等几种㊂二㊁厂区电缆线路电缆线路虽然成本高㊁投资大，但它不受外界影响，运行可靠，在有腐蚀性气体和易燃㊁易爆的场所应用，尤为适宜㊂㊃171㊃1.电缆的选用工业企业常用电缆，依其绝缘材料的不同，大致可分为油浸纸绝缘和塑料绝缘两大类㊂油浸纸绝缘电力电缆耐压高㊁载流大㊁寿命长，目前应用广泛㊂但不能用于高低差距大的场合，以防浸渍的油下流㊂塑料绝缘电力电缆，以聚氯乙烯或交联聚乙烯为绝缘，并以聚氯乙烯制护套，能够节省大量铝或铅，而且重量轻㊁抗腐蚀，敷设时高低差距不受限制㊂但它耐压较低（聚氯乙烯绝缘可在6kV，利用交联聚乙烯作绝缘的电缆已有35kV产品），寿命稍短㊂此外，尚有橡胶绝缘电缆，与塑料绝缘电缆类似㊂电缆从防护外界损伤的角度，可分为铠装与无铠装两类㊂铠装能保护电缆免受机械外力损伤，其中钢带铠装能承受机械外力，但不能承受拉力；细钢丝铠装除能承受机械外力外，还可承受相当拉力，而粗钢丝铠装则可承受更大拉力㊂油浸纸绝缘电力电缆的最外层常以浸有沥青的黄麻保护，称为 外被层 ㊂在电缆埋地敷设时，它能抗腐蚀，起保护电缆作用㊂但因其易燃，室内敷设时应选用无外被层的 裸 电缆，以防火灾㊂此外，电缆外护层尚可加有聚乙烯塑料护套（如防腐型电缆）㊂在电缆型号中以不同的数字组合表示外护层的特点：若型号中有 0 表示无防护层； 1 表示麻被护层； 2 表示具有双钢带铠装； 3 表示细钢丝铠装； 5 表示粗钢丝铠装㊂例如，ZLL-30即纸绝缘铝芯护套裸细圆钢丝铠装电缆㊂根据上述电缆本身所具有的结构特点，选择电缆型号的主要原则是：1）电缆的额定电压应大于或等于所在网络的额定电压，电缆的最高工作电压不得超过其额定电压的1.15%㊂2）电力电缆应尽量采用铝芯，只有需要移动时或在振动剧烈的场所才用铜芯电缆㊂3）敷设在电缆构筑物内的电缆宜用裸铠装电缆㊁裸铝（铅）包电缆或塑料护套电缆㊂4）直接埋地敷设的电缆应选用有外被层的铠装电缆，在无机械损伤可能的场所，也可采用聚氯乙烯护套或（铅）包麻被电缆㊂5）周围有腐蚀性介质的场所，应视介质情况，分别采用不同的电缆护套㊂在有腐蚀性的土壤中，一般不采用电缆直埋，否则应采用有特殊防腐层的防腐型电缆㊂6）垂直敷设及高低差距较大时，应选用不滴流电缆或全塑电缆㊂7）移动式机械应选用重型橡套电缆（如YHC型）；用于连接变压器气体继电器㊁温度表的线路，应选用船用橡胶绝缘耐油橡套电缆（CHY型）等有耐油能力的电缆㊂2.电缆的敷设电缆的敷设方式如图6-14所示㊂其中电缆隧道敷设方式（见图6-14a）虽然对电缆的敷设㊁维护都很方便，但投资高，除电缆并行根数很多以外一般很少采用；电缆排管敷设方法（见图6-14f）因为施工㊁检修困难，且散热差，除非在狭窄地段或与道路交叉处，一般也很少采用；悬挂在电缆吊架顶棚的电缆明敷（见图6-14d）主要用在车间内部，而当楼板下电缆很多时，可设电缆夹层敷设㊂通常在工业企业中广泛采用的电缆敷设方式，主要是直接埋地（见图6-14g）与电缆沟两种㊂电缆沟敷设，具有投资省㊁占地少㊁走向灵活且能容纳很多电缆的特点，但检修维护不甚方便㊂电缆沟又可分为户内电缆沟（见图6-14b）㊁户外电缆沟（见图6-14c）和厂区电缆沟（见图6-14e）三种㊂电缆均沿沟壁支架敷设㊂电缆直埋地下敷设施工简单，电缆散热好，但检修十分困难㊂由于它节省投资，除了并行根数太多或土壤中含酸碱物等场合外，厂区电缆经常是直埋敷设的㊂电缆敷设还应注意以下几点：1）油浸纸绝缘电缆的弯曲半径不得小于其外径的15倍，以免绝缘被撕裂㊂2）直埋电缆埋深不应小于0.7m，四周应以细沙或软土埋设；电缆与建筑物最小距离不应小于0.6m㊂3）高压电缆与各种管道净距离应不小于0.5m，否则应穿管保护；与热力管的净距应不小于2m，否则应加隔热层，与各种管道交叉或与铁路㊁公路交叉处，应穿管保护㊂4）电缆排管或电缆保护管的内径不应小于电缆外径的1.5倍㊂5）电缆金属外皮及金属电缆支架均应可靠接地㊂图6-14㊀电缆各种敷设方式构筑物的结构图a）电缆隧道㊀b）户内电缆暗沟㊀c）户外电缆暗沟d）电缆吊架㊀e）厂区电缆暗沟㊀f）电缆排管㊀g）电缆直埋壕沟三㊁车间低压线路车间低压线路有多种敷设方式，典型位置如图6-15所示㊂如果环境条件允许，以采用裸导线或绝缘线沿屋架㊁楼板㊁梁架㊁柱子或墙壁明敷设较为简便经济㊂可以用瓷夹或瓷绝缘子固定，也可用钢索悬吊㊂如果周围含有腐蚀导线或破坏绝缘的气体或粉尘（如潮气㊁酸硼蒸气㊁多尘环境），导线应尽可能装在建筑物外墙上，而车间内的导线则应避免与对导线绝缘有影响的墙壁或天花板接触，可以采用支架㊁挂钩或钢索悬挂等明敷设或穿管敷设㊂如果周围环境既有腐蚀性介质又有发生火灾或爆炸的危险，则应采用导线穿管暗敷设的线路㊂穿管暗敷设既能防止外界机械损伤，又比较美观㊂。

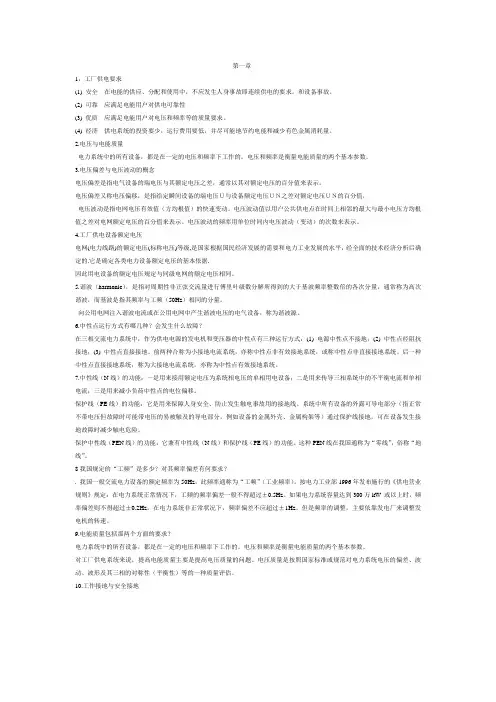

第一章1，工厂供电要求(1) 安全在电能的供应、分配和使用中，不应发生人身事故即连续供电的要求。

和设备事故。

(2) 可靠应满足电能用户对供电可靠性(3) 优质应满足电能用户对电压和频率等的质量要求。

(4) 经济供电系统的投资要少，运行费用要低，并尽可能地节约电能和减少有色金属消耗量。

2.电压与电能质量电力系统中的所有设备，都是在一定的电压和频率下工作的。

电压和频率是衡量电能质量的两个基本参数。

3.电压偏差与电压波动的概念电压偏差是指电气设备的端电压与其额定电压之差，通常以其对额定电压的百分值来表示。

电压偏差又称电压偏移，是指给定瞬间设备的端电压Ｕ与设备额定电压ＵＮ之差对额定电压ＵＮ的百分值，电压波动是指电网电压有效值（方均根值）的快速变动。

电压波动值以用户公共供电点在时间上相邻的最大与最小电压方均根值之差对电网额定电压的百分值来表示。

电压波动的频率用单位时间内电压波动（变动）的次数来表示。

4.工厂供电设备额定电压电网(电力线路)的额定电压(标称电压)等级,是国家根据国民经济发展的需要和电力工业发展的水平，经全面的技术经济分析后确定的.它是确定各类电力设备额定电压的基本依据.因此用电设备的额定电压规定与同级电网的额定电压相同。

5.谐波（harmonic），是指对周期性非正弦交流量进行傅里叶级数分解所得到的大于基波频率整数倍的各次分量，通常称为高次谐波，而基波是指其频率与工频（50Hz）相同的分量。

向公用电网注入谐波电流或在公用电网中产生谐波电压的电气设备，称为谐波源。

6.中性点运行方式有哪几种？会发生什么故障？在三相交流电力系统中，作为供电电源的发电机和变压器的中性点有三种运行方式：(1) 电源中性点不接地；(2) 中性点经阻抗接地；(3) 中性点直接接地。

前两种合称为小接地电流系统，亦称中性点非有效接地系统，或称中性点非直接接地系统。

后一种中性点直接接地系统，称为大接地电流系统，亦称为中性点有效接地系统。

工厂供电技术结课论文3000字(2)工厂供电技术3000字论文篇三：《试谈工厂供电电气部分的设计》摘要：工厂供电就是指工厂所需电能的供应和分配问题，工厂供电系统设计的任务是从电力系统取得电源，经过合理的传输，变换，分配到工厂车间中的每个用电设备上。

众所周知，电能是现代工业生产的主要能源和动力，电能既易于由其他形式能量转换而来，又易于转换为其他形式的能量供应输出;伴随着工业电气自动化技术的发展，它的输送与分配既简单经济，又便于控制、调节和测量，有利于实现生产过程自动化。

因此，电能在现代工业生产及整个国民经济生活中应用极为广泛。

关键词：工厂供电电气设计一、工厂供电设计的基本要求与一般规则1、工厂供电的基本要求(1)安全在电能的供求、分配和使用中，不应发生人身事故和设备事故。

(2)可靠应满足电能用户对供电可靠性的要求。

(3)优质应满足电能用户对电压和频率等质量的要求。

(4)经济供电系统的透支要少，运行费用要低，并尽可能地节约电能和减少有色金属的消耗量。

此外，在供电工作中，应合理地处理局部和全局、当前和长远等关系，既要照顾局部的当前的利益，又要有全局观点，能顾全大局，适应发展。

2、工厂供电一般要求(1)遵守规程、执行政策:必须遵守国家的有关规定及标准，执行国家的有关方针政策，包括节约能源，节约有色金属等技术经济政策。

(2)安全可靠、先进合理:应做到保障人身和设备的安全，供电可靠，电能质量合格，技术先进和经济合理，采用效率高、能耗低和性能先进的电气产品。

(3)近期为主、考虑发展:应根据工作特点、规模和发展规划，正确处理近期建设和远期发展的关系.做到远近结合.适当考虑扩建的可能性。

(4)全局出发、统筹兼顾:按负荷性质，用电容量.工程特点和地区供电条件等，合理确定设计方案。

工厂供电设计是整个工厂设计中的重要组成部分。

工厂供电设计的质量直接影响到工厂的生产及发展。

作为从事工厂供电工作的人员，有必要了解和掌握工厂供电设计的有关知识，以便适应设计工作的需要。

工厂供电技术课程设计一、教学目标本课程的教学目标是使学生掌握工厂供电技术的基本原理和应用，培养学生对电力系统的认识和理解，提高学生解决实际工程问题的能力。

具体目标如下：1.知识目标：（1）掌握电力系统的基本概念、组成和特点；（2）了解工厂供电系统的配置、设计和运行原则；（3）熟悉电力线路、变压器、开关设备等主要设施的原理和应用；（4）学习电力系统保护、自动化和节能技术。

2.技能目标：（1）能够分析电力系统的运行状况，判断故障原因；（2）具备设计简单工厂供电系统的能力；（3）熟练使用相关仪器仪表，进行电力系统的调试和维护；（4）掌握电力系统保护装置的配置和调整方法。

3.情感态度价值观目标：（1）培养学生对电力工程的热爱和敬业精神；（2）增强学生对安全生产的认识，提高安全意识；（3）培养学生具备节能环保意识，关注可持续发展。

二、教学内容本课程的教学内容主要包括以下几个部分：1.电力系统的基本概念、组成和特点；2.工厂供电系统的配置、设计和运行原则；3.电力线路、变压器、开关设备等主要设施的原理和应用；4.电力系统保护、自动化和节能技术；5.电力系统的调试和维护方法；6.电力系统案例分析。

三、教学方法为实现教学目标，将采用以下教学方法：1.讲授法：传授电力系统的基本概念、原理和应用；2.案例分析法：分析实际工程案例，提高学生解决实际问题的能力；3.实验法：动手实践，熟悉电力系统的运行和维护；4.讨论法：分组讨论，培养学生的团队合作意识和沟通能力。

四、教学资源为实现教学目标，将准备以下教学资源：1.教材：《工厂供电技术》；2.参考书：电力系统相关著作；3.多媒体资料：电力系统运行演示视频、动画等；4.实验设备：电力线路、变压器、开关设备等实验装置。

教学资源将贯穿整个教学过程，支持教学内容和教学方法的实施，丰富学生的学习体验。

五、教学评估本课程的教学评估将采用多元化的评价方式，全面、客观地评价学生的学习成果。

工厂供配电技术工厂供配电技术是指为工厂提供电力供应，并进行科学合理的配电管理的技术。

它是工厂正常运行的重要保障之一，影响着工厂的生产效率和安全性。

一、工厂供电技术的重要性及特点工厂作为一个大型生产单位，对电力的需求量通常比较大。

工厂的正常运行离不开稳定可靠的电力供应。

因此，工厂供备电技术对于工厂的正常生产起着重要的作用。

供电技术的特点主要有以下几个方面。

（一）稳定性要求高：工厂对电力的质量要求较高，电压的稳定性和波动范围均有一定的要求，以保证生产设备的正常运行。

（二）冗余备份：为了避免电力中断对生产造成影响，工厂通常采用冗余备份的供电系统，当主供电设备发生故障时，可以迅速切换到备用设备上。

（三）安全性要求高：工厂供电系统要具备防火、防爆、防雷击等安全性能，以确保生产现场的安全。

（四）节能环保：现代工厂供电技术还应注重节能环保，通过能源管理和优化供电结构，降低工厂的能耗和环境污染。

二、工厂供电技术的组成和原理工厂供电系统通常由三个主要部分组成：外部供电线路、供电变压器和内部配电系统。

（一）外部供电线路：是将电力从电网输送到工厂内部的线路。

这些线路可以是地下布置的电缆，也可以是架空线路。

外部供电线路要符合安全和规范要求，以确保可靠供电。

（二）供电变压器：负责将电网的高电压（例如110kV、35kV等）变换为适合工厂用电设备的电压（通常为10kV、0.4kV等）。

供电变压器的选择应根据工厂的用电负载和用电特点进行匹配。

（三）内部配电系统：将供电变压器输出的电能，经过切换设备、保护设备和配电设备，供给工厂各个用电设备。

内部配电系统可分为高压配电和低压配电两部分，其中高压配电主要保障重要生产设备的供电，低压配电则供应一般照明、空调等设备。

三、工厂供电技术的设计和运维工厂供配电系统的设计需要充分考虑工厂的用电需求和用电负载特点。

根据用电设备的种类和数量，合理规划供电线路和设备容量，确保供电系统的可靠性和安全性，避免因电力负荷过大或过小而导致设备故障和事故。

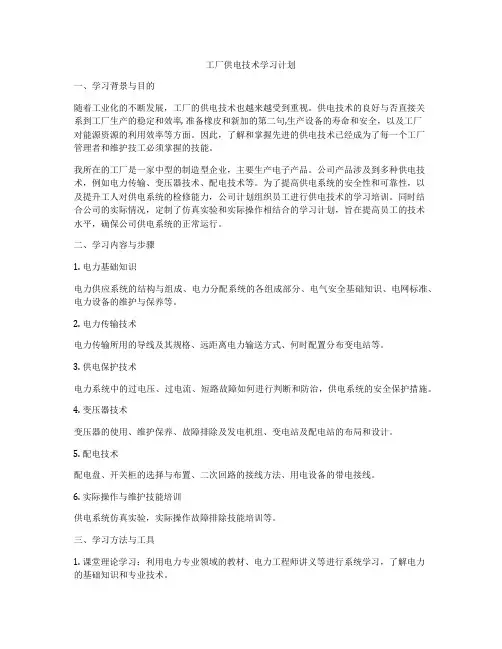

工厂供电技术学习计划一、学习背景与目的随着工业化的不断发展，工厂的供电技术也越来越受到重视。

供电技术的良好与否直接关系到工厂生产的稳定和效率, 准备橡皮和新加的第二句,生产设备的寿命和安全，以及工厂对能源资源的利用效率等方面。

因此，了解和掌握先进的供电技术已经成为了每一个工厂管理者和维护技工必须掌握的技能。

我所在的工厂是一家中型的制造型企业，主要生产电子产品。

公司产品涉及到多种供电技术，例如电力传输、变压器技术、配电技术等。

为了提高供电系统的安全性和可靠性，以及提升工人对供电系统的检修能力，公司计划组织员工进行供电技术的学习培训。

同时结合公司的实际情况，定制了仿真实验和实际操作相结合的学习计划，旨在提高员工的技术水平，确保公司供电系统的正常运行。

二、学习内容与步骤1. 电力基础知识电力供应系统的结构与组成、电力分配系统的各组成部分、电气安全基础知识、电网标准、电力设备的维护与保养等。

2. 电力传输技术电力传输所用的导线及其规格、远距离电力输送方式、何时配置分布变电站等。

3. 供电保护技术电力系统中的过电压、过电流、短路故障如何进行判断和防治，供电系统的安全保护措施。

4. 变压器技术变压器的使用、维护保养、故障排除及发电机组、变电站及配电站的布局和设计。

5. 配电技术配电盘、开关柜的选择与布置、二次回路的接线方法、用电设备的带电接线。

6. 实际操作与维护技能培训供电系统仿真实验，实际操作故障排除技能培训等。

三、学习方法与工具1. 课堂理论学习：利用电力专业领域的教材、电力工程师讲义等进行系统学习，了解电力的基础知识和专业技术。

2. 实地参观学习：组织员工实地参观电力供应系统，了解电力系统的工作原理和设备运行状况。

3. 仿真实验和操作实训：借助模拟实验仪器、模拟工厂电力系统进行实际操作与维护技能培训，提高学员对供电系统的实际操作能力。

4. 专业培训机构：邀请电力领域的专业工程师进行专业课程培训，借鉴行业先进技术和经验。

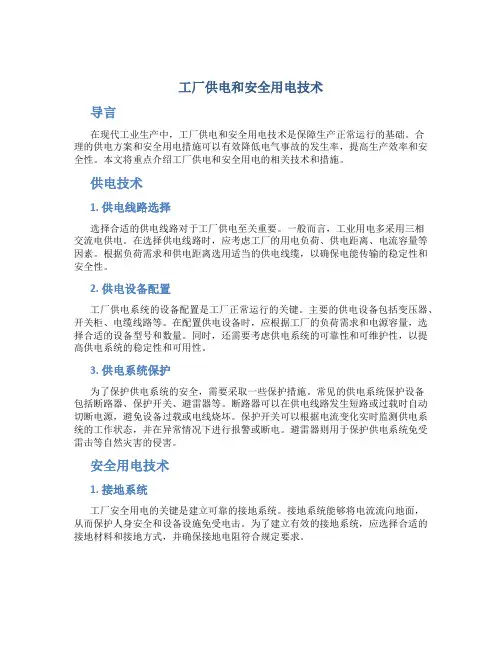

工厂供电和安全用电技术导言在现代工业生产中，工厂供电和安全用电技术是保障生产正常运行的基础。

合理的供电方案和安全用电措施可以有效降低电气事故的发生率，提高生产效率和安全性。

本文将重点介绍工厂供电和安全用电的相关技术和措施。

供电技术1. 供电线路选择选择合适的供电线路对于工厂供电至关重要。

一般而言，工业用电多采用三相交流电供电。

在选择供电线路时，应考虑工厂的用电负荷、供电距离、电流容量等因素。

根据负荷需求和供电距离选用适当的供电线缆，以确保电能传输的稳定性和安全性。

2. 供电设备配置工厂供电系统的设备配置是工厂正常运行的关键。

主要的供电设备包括变压器、开关柜、电缆线路等。

在配置供电设备时，应根据工厂的负荷需求和电源容量，选择合适的设备型号和数量。

同时，还需要考虑供电系统的可靠性和可维护性，以提高供电系统的稳定性和可用性。

3. 供电系统保护为了保护供电系统的安全，需要采取一些保护措施。

常见的供电系统保护设备包括断路器、保护开关、避雷器等。

断路器可以在供电线路发生短路或过载时自动切断电源，避免设备过载或电线烧坏。

保护开关可以根据电流变化实时监测供电系统的工作状态，并在异常情况下进行报警或断电。

避雷器则用于保护供电系统免受雷击等自然灾害的侵害。

安全用电技术1. 接地系统工厂安全用电的关键是建立可靠的接地系统。

接地系统能够将电流流向地面，从而保护人身安全和设备设施免受电击。

为了建立有效的接地系统，应选择合适的接地材料和接地方式，并确保接地电阻符合规定要求。

2. 过电流保护过电流是工厂安全用电的一个常见问题，容易导致设备损坏和火灾事故。

为了有效保护设备和人员免受过电流的影响，应安装合适的过电流保护装置，如熔断器、断路器等。

这些保护装置能够在过电流发生时自动切断电源，以防止事故的发生。

3. 安全用电操作规程制定并执行安全用电操作规程是确保工厂安全用电的重要措施。

这些规程应包含安全用电的基本原则、注意事项、操作流程等内容。

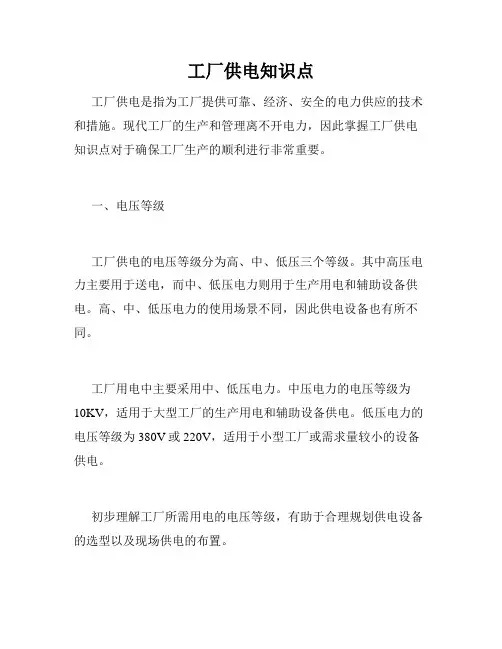

工厂供电知识点工厂供电是指为工厂提供可靠、经济、安全的电力供应的技术和措施。

现代工厂的生产和管理离不开电力，因此掌握工厂供电知识点对于确保工厂生产的顺利进行非常重要。

一、电压等级工厂供电的电压等级分为高、中、低压三个等级。

其中高压电力主要用于送电，而中、低压电力则用于生产用电和辅助设备供电。

高、中、低压电力的使用场景不同，因此供电设备也有所不同。

工厂用电中主要采用中、低压电力。

中压电力的电压等级为10KV，适用于大型工厂的生产用电和辅助设备供电。

低压电力的电压等级为380V或220V，适用于小型工厂或需求量较小的设备供电。

初步理解工厂所需用电的电压等级，有助于合理规划供电设备的选型以及现场供电的布置。

工厂供电设备包括变压器、配电柜、开关柜等。

变压器是将高压电力变成中、低压电力的装置，发挥着电力传输的重要作用。

配电柜是集中放置保护及计量用设备的箱体，是输配电系统的关键部件。

开关柜是用于保护和控制电网络系统的开断装置。

电力设备的选型和布局需要根据具体情况进行，以确保设备能够正常运转和供应足够的电力。

三、电力负荷电力负荷是指所需供电电功率的大小。

电力负荷大小直接决定了供电设备的选型、设计和布置。

因此，合理估计工厂用电负荷是工厂供电设计的关键。

在进行电力设计前，需要对电力负荷做出精确的预估，包括设备负荷、照明负荷、动力负荷等方面，确保正确选用变压器和开关柜的额定容量。

电力安全是工厂供电中最重要的问题之一。

若电力设备使用不当，会给人员和设备带来安全隐患。

因此，加强电力安全管理和教育非常必要。

首先，要确保安全用电制度的落实。

制定相关安全规范，制定安全操作规程。

其次，要建立健全的安全检查机制，及时发现并解决安全隐患。

此外，还应配备专业的电力安全保障人员，协助运营人员进行安全检修和排查。

五、电力节能电力节能对于工厂供电的质量和成本都有着非常重要的影响。

加强电力节能意识和措施，对于提高企业竞争能力和降低生产成本非常有益。

工厂供电技术概述工厂供电技术是指为工厂提供稳定可靠的电力能源。

随着工业的发展，工厂的电力需求不断增加，因此工厂供电技术的发展也成为关键。

本文将从工厂供电系统的类型、电力负荷计算、电源选择、供电可靠性等几个方面对工厂供电技术进行概述。

工厂供电系统的类型主要分为两种，即公用供电和独立供电系统。

公用供电是指工厂接入公用电网，通过电网进行供电。

这种方式的优点是供电可靠性高、成本低，但对电网的稳定性有一定要求。

独立供电系统是指工厂独立建设供电设备，通常包括变电站、发电机组等设备。

这种方式的优点是对电网的依赖性低，稳定可靠，能够根据工厂的电力需求进行灵活配置。

在工厂供电技术中，电力负荷计算是非常重要的一步。

通过对工厂各设备的电力需求进行计算，可以确定工厂的总负荷。

负荷计算的目的是为了合理配置供电设备，确保供电系统的稳定运行。

负荷计算需要考虑工厂的工艺过程、设备运行方式、运行负荷的波动情况等因素，以确保工厂供电系统的容量不过剩也不过载。

在选择供电设备时，需要考虑多种因素，主要包括负载种类、负载特性、可靠性要求等。

常见的供电设备包括变压器、发电机组、电容器等。

不同的设备有不同的供电能力、运行效率和电力质量要求，需根据实际情况进行选择。

此外，还需要考虑供电系统的备用和冗余配置，以提高供电可靠性。

备用设备可以在主设备故障时替代运行，而冗余配置则是指在供电设备数量上有一定的过剩，以保证供电系统的稳定可靠。

供电可靠性是工厂供电技术的一项重要指标。

工厂的正常运行离不开稳定可靠的电力供应。

供电可靠性主要通过供电系统的设计和运行维护来保障。

在供电系统设计中，需要考虑诸如电力负荷均衡、故障回路选择、电路保护等因素。

在系统运行中，需要进行定期巡检、设备维护、故障排查等工作，以确保供电设备的稳定运行。

此外，还可以考虑采用自动切换装置、自动发电机组等手段来提高供电可靠性。

总之，工厂供电技术是为工厂提供稳定可靠的电力能源的关键技术。

通过选择适合的供电系统类型、进行准确的电力负荷计算、选择合适的供电设备、提高供电可靠性等措施，可以确保工厂的电力供应充足稳定，为工厂的正常运行提供保障。

工厂供电技术概述工厂供电技术概述工厂供电技术是指为工业生产提供电力的技术体系，包括电力线路的设计、电力设备的选型与安装、电力负荷的管理与优化等方面。

随着工业的不断发展和生产设备的不断更新，工厂供电技术也不断演化和改进，以满足不同工厂的供电需求。

工厂供电技术的主要内容包括以下几个方面：1. 电力线路设计与建设：电力线路是电力传输的主要通道，其设计合理与否直接关系到供电的稳定性和效率。

工厂供电技术需要根据工厂的用电负荷和电力设备的特点，合理规划电力线路的走向、容量和配电柜的布局，以确保电力的高效传输。

2. 电力设备选型与安装：不同类型的工厂对电力设备的需求有所差异，工厂供电技术需要根据工厂的产业特点和用电需求选购合适的电力设备，并进行安装和调试。

同时，还需要根据电力设备的运行情况和维护需求，做好设备的日常管理和维修工作，确保设备的正常运行。

3. 电力负荷管理与优化：工厂的用电负荷是会有变化的，有时候会达到峰值，有时候又会低谷。

为了保证供电的稳定性和经济性，工厂供电技术需要合理管理和优化电力负荷。

通过合理分配电力资源、采用合理的工作制度和能源管理策略，最大限度地提高电力利用率，并降低电力成本。

4. 新能源应用：随着环保理念的日益普及，越来越多的工厂开始关注和采用新能源技术，如太阳能、风能、生物质能等。

工厂供电技术需要对新能源的特点和使用要求进行研究，并根据工厂的实际情况进行合理布局和配置，实现新能源与传统能源的互补和优化利用。

5. 电能质量管理：工厂供电技术需要保证电能的质量，包括电压稳定、电流均衡、功率因数等方面。

为了保证电能的质量，需要采取各种措施，如电能质量监测与分析、电能质量改进与控制等，以确保工厂生产设备的正常运行和产品质量的稳定。

总之，工厂供电技术是一项综合性的技术体系，涵盖了电力线路设计与建设、电力设备选型与安装、电力负荷管理与优化、新能源应用以及电能质量管理等多个方面。

通过合理配置和优化利用电力资源，可以提高工厂生产效率，降低能耗成本，同时还有助于保护环境和实现可持续发展。

工厂供电1. 简介工厂供电是指为工业生产提供电力的过程，是工厂正常运转所必需的基础设施。

在工业化进程中，工厂供电的稳定性和可靠性对于保障生产连续性和提高生产效率至关重要。

本文将介绍工厂供电的主要内容，包括工厂供电系统的组成、供电方式、供电负荷管理以及供电系统的问题与解决方案。

2. 工厂供电系统的组成为了保障工厂正常运转，工厂供电系统通常由以下几个主要组成部分组成：2.1 输电线路输电线路是将电力从电厂输送到工厂的关键部分。

输电线路一般由高压输电线路和中低压输电线路组成。

高压输电线路用于将电力从电厂输送到区域变电站，而中低压输电线路则从区域变电站将电力输送到工厂。

2.2 变电设备变电设备用于将输送到工厂的电压进行变换和分配。

区域变电站负责将高压输电线路传输的电力进行变压处理，并分配到不同的工厂。

在工厂内部，通常还会有变压器用于将电力再次变压，以满足不同用电设备的需求。

2.3 供电设备供电设备是指供应电力给工厂内各种用电设备的设备。

它包括配电柜、开关设备、电缆等。

供电设备的设计和选用直接影响到供电系统的可靠性和安全性。

3. 工厂供电方式工厂供电可以采用不同的方式进行，常见的供电方式包括：3.1 两种供电方式一般情况下，工厂供电可以采用两种方式进行：独立供电和并网供电。

•独立供电：工厂通过发电机组或者独立的供电线路自行供电。

这种方式可以保证工厂在断网或者电力不稳定的情况下仍然能够正常运转。

但是这种方式成本较高，并且需要考虑发电机组的运行和维护。

•并网供电：工厂通过与公共电网连接，从公共电网获取电力供应。

这种方式成本较低，但是在公共电网断电或者电力负荷过大时，工厂供电可能会受到影响。

3.2 其他供电方式除了上述两种供电方式外，还有一些其他供电方式可以根据具体情况进行选择，如：•微电网供电：将工厂和周边的其他负载组成一个微电网，通过微电网系统进行供电，具有更高的可靠性和灵活性。

•太阳能供电：工厂通过安装太阳能发电设备，利用太阳能发电供应电力，节约能源并减少环境污染。

工厂供电知识点总结一、电力系统结构1.1 电力系统概述电力系统是指将发电厂发出的电能，经过输电线路、变电站、配电网等设备输送到用户用电设备中的整个系统。

它由发电厂、变电站、输配电系统和用户构成。

1.2 发电厂发电厂是将各种能源（水能、火力、核能等）转换成电能的场所，它主要包括发电设备、发电机、汽轮机等。

1.3 变电站变电站是将输送来的高压交流电（HV）、超高压直流电（HVDC）或特高压交流电（UHV）等电力，转换成适合送输的低压配电电压等级的设施。

它主要包括变压器、开关设备、保护设备等。

1.4 输配电系统输配电系统主要包括输电线路、配电线路等，它是将发电厂发出的电能经变电站输电到用户用电设备的系统。

输电线路主要承担长距离输电任务，配电线路主要承担近距离配电任务。

1.5 用户用电设备用户用电设备是指利用电力系统供电的各种电气设备，包括发电厂、变电站、输配电系统等。

二、电力系统工作原理2.1 电力的发电电力的发电是指将各种能源如水能、火力能、核能等转换成电能的过程，主要包括发电厂的工作过程。

2.2 电力的输电电力的输电是指利用输电线路、变电站等设施将发电厂发出的高压电力输送到用户用电设备的过程，主要是高压电力的输送。

2.3 电力的配电电力的配电是指将输送来的高压电力通过变电站变压，然后经过配电线路供电给用户用电设备的过程。

2.4 电力的供电电力的供电是指将用户用电设备供给所需要的电能的过程，是电力系统的最后一道工序。

三、电力系统的运行管理3.1 电力系统的调度电力系统的调度是指根据用户的用电负荷情况、发电厂的发电能力等条件，合理调配电力资源的过程，以保证电力系统的运行稳定。

3.2 电力系统的计划电力系统的计划是指根据电力系统的负荷预测、输电线路的维护等情况，合理制定电力系统的运行计划。

3.3 电力系统的监控电力系统的监控是指采用自动化监控系统和远程监控系统等手段，实时监测电力系统的运行情况，以及及时发现和处理电力系统的故障。
