2015年全国职业院校技能大赛(高职组) “云计算技术与应用”试卷 A

1、（）是指专门为某一应用目的而编制的软件。

A．系统软件 B．数据库管理系统 C．操作系统 D．应用软件答案：D2、红灯停，绿灯行反映的是信息的（）。

A．传递性B．时效性C．真伪性 D．价值相对性答案：B3、INTERNET 上许多不同的复杂网络和许多不同类型的计算机赖以互相通信的基础是A．ATM B．TCP/IP C．NOVELL D．X.25答案：B4、按拓扑类型对计算机网络分类，下列哪项是错的？A．环型网B．总线网 C．星型网 D．广播网答案：D5、_______的投递与距离的远近没有关系，几乎是即发即收。

A．普通邮件B．EMS C．电子邮件D．航空邮件答案：C6、CERNET是以下哪一个互联网络的简称。

A．中国科技网B．中国公用计算机互联网C．中国教育和科研网D．中国公众多媒体通信网答案：C7、EMAIL地址的格式由用户名和域名两部分组成，中间以____分隔A．@ B．# C．$ D．*答案：A8、EXCEL文件的扩展名默认为A．PPT B．DOC C．XLS D．HTM答案：C9、EXCEL中处理并存储数据的文件叫作A．工作簿B．工作表C．单元格D．活动单元格答案：A10、，其中HEBEI是A．域名B．用户名C．IP地址D．计算机名答案：B11、HTTP协议是A．文件传输协议B．网络互联协议C．传输控制协议D．超文本传输协议答案：D12、INTERNET 主要采用的协议是A．FTP B．HTTP C．IPX/SPX D．TCP/IP答案：D13、INTERNET中传输的数据单元称为A．数据块B．数据包C．数据帧 D．报文答案：B14、IP地址规定用________十进制数表示，每组数字之间用________分隔。

A．三组；—号B．三组；.号C．四组；—号D．四组；.号答案：D15、LAN在计算机网络中表示的是A．以太网B．广播网C．广域网D．局域网答案：D16、TCP/IP是一种A．网络操作系统B．网络协议C．网络体系结构D．内存容量大答案：B17、TCP/IP协议是一组协议，其中文全称为A．传输控制协议和网络互联协议B．邮局协议和网络互联协议C．传输控制协议和电子邮件协议 D．传输控制协议和文件传输协议答案：A18、WINDOWS 98 附件中的录音机能将声音保存为A．电子乐器所产生MIDI音乐B．MP3 数字音乐C．WAV 波形声音文件D．全部可以答案：C19、WINDOWS98 窗口右上角的×按钮是A．最小化按钮B．最大化按钮C．关闭按钮D．选择按钮答案：C20、WINDOWS98标准的视频文件格式是A．AVI文件B．MPG文件C．MOV文件D．DAT文件答案：A21、WINDOWS98系统是一种_____操作系统。

2015年江苏省高等职业院校技能大赛计算机网络应用赛项样题参赛队伍编号：……………………………………………………………………竞赛说明一、竞赛内容分布第一部分：网络设备配置的正确性、规范性、合理性第二部分：系统配置及应用项目二、竞赛时间竞赛时间为3个小时。

三、竞赛注意事项1. 竞赛所需的硬件、软件和辅助工具由组委会统一布置，选手不得私自携带任何软件、移动存储、辅助工具、移动通信等进入赛场。

2. 请根据大赛所提供的比赛环境，检查所列的硬件设备、软件清单、材料清单是否齐全，计算机设备是否能正常使用。

3. 操作过程中，需要及时保存设备配置。

比赛结束后，所有设备保持运行状态，不要拆、动硬件连接。

4. 比赛完成后，比赛设备、软件和赛题请保留在座位上，禁止将比赛所用的所有物品（包括试卷和草纸）带离赛场。

5. 裁判以各参赛队提交的竞赛结果文档为主要评分依据。

所有提交的文档必须按照赛题所规定的命名规则命名。

四、竞赛结果文件的提交第一部分和第二部分按照题目要求提交配置文件或日志文件。

五、项目背景某知名外企步入中国，在北京建设了自己的国内总部。

为满足公司经营、管理的需要，现在建立公司信息化网络。

总部办公区设有市场部、财务部、人力资源部、信息技术部等4个部门，并在异地设立了一个分部，为了业务的开展需要合作伙伴访问公司内部服务器。

公司规模在2014年快速发展，业务数据量和公司访问量增长量巨大。

为了更好管理数据，提供服务，公司决定建立自己的小型数据中心，以达到快速、可靠交换数据的目的。

为适应公司业务需求，2015年购入服务器并建立自己的系统服务平台。

六、竞赛拓扑：图1 网络拓扑图根据这个企业的建网的需求，某系统集成公司进行网络规划和部署。

为了确保部署成功，前期进行仿真测试。

测试环境包括了3台路由器、3台以太网交换机、2台数据中心交换机、1台服务器、2台PC机。

请考生根据竞赛要求在网络设备上进行实际操作，完成网络物理连接、IP地址规划、VLAN规划与配置、VPN配置、IRF、路由协议、网络安全与可靠性、云计算平台安装、云计算平台部署等配置任务。

云计算基础考核
一、选择题
1、传统IT架构部署应用存在哪些痛点（）[多选题]*
A、使用虚拟化技术，提升资源使用率
B、缺乏弹性的系统设计，无法应对突发业务情况√
C、建设周期漫长√
D、运维人员需要关注无差异化的运维工作√
2、企业上云有哪些价值（）[多选题]*
A、试错成本低，快速创新√
B、按需使用，降低闲置√
C、上云后无需关注运维工作
D、数分钟全球部署应用√
3、以下哪项是属于PAAS服务（）[单选题]*
A、云服务器
B、云数据库
C、视频直播√
D、CDN
4、一家企业需要在云上部署业务系统，提供互联网用户访问，请问这家企业需要采购的最小化资源方案是包含哪些产品？（）[多选题]*
A、EIP√
B、RDS
C、ECS√
D、OSS
5、企业需要将云上的10台服务器提供对外互联网的访问并且具备高可用的能力，建议使用什么产品？（）[单选题]*
A、共享带宽
B、NAT
C、SLB√
D、共享流量包
6、企业需要避免将云上的10台服务器暴露在公网，但服务器都要访问公网，建议使用什么产品？（）[单选题]*
A、共享带宽
B、NAT√
C、SLB
D、共享流量包
7、某短视频内容运营公司计划开发一个短视频娱乐平台，需要支持弹性扩展的海量存储能力，同时满足全国用户的高质量体验需求，建议使用什么产品？（）[多选题]*
A、NAS
B、OSS√
C、云盘
D、CDN√。

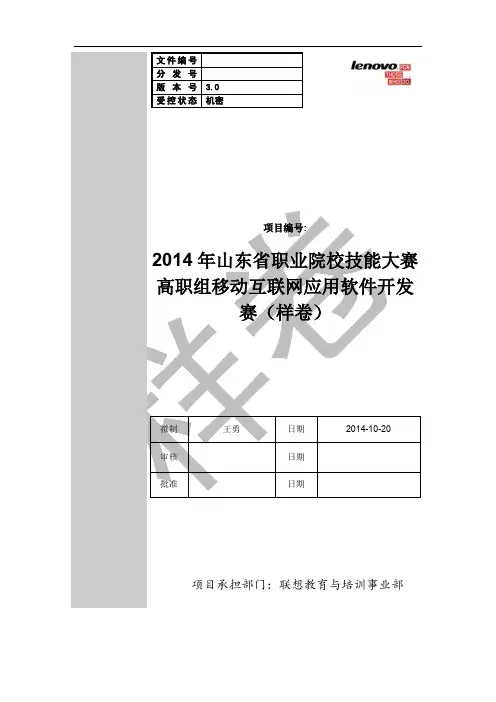

文件编号分发号版本号 3.0 受控状态机密Revision Record 修订记录1.程序改错题(15’)共有三题，主要是解决的是程序运行结果有错误，而语法没有错误1.1 程序改错第1题(5’)日期显示界面，错误界面如下：，正确的界面应该是：，请定位代码故障位置，并修改正确1.2 程序改错第2题(5’)主界面CO2设置上下限之后，当前值不在上下限范围之内时，界面应当显示为正常异常，界面如图：，实际代码显示的界面却是：，请定位代码故障位置，并修改正确。

1.3 程序改错第3题(5’)2014年3月5日是星期三，界面上正确的显示应该是：，而当前系统代码的运行结果却是：，请定位代码故障位置，并修改正确2.功能模块的编码题(80’)共有九题，主要是解决的是客户端软件缺少的模块功能，而语法没有错误2.1 编码第1题(5’)进入主界面，PM2.5，目前的系统中没有显示设定值，期望的显示界面如所示，请在适当的代码位置增加代码，实现该功能。

2.2 编码第2题(5’)主界面中在PM2.5显示区域点击“设置”按钮之后出现PM2.5浓度设置界面，界面如图所示：其中历史的预警数值应该显示在控件中。

但目前的系统中没有实现该部分功能，请在适当的代码位置增加代码，以实现该功能。

2.3 编码第3题(10’)PM2.5浓度设置界面，界面如图所示：在输入完预警值之后，点击退出按钮，程序应当不保存退出，当点击“确定”按钮，程序应当能将当前设置值保存之后返回至主界面。

请在适当的代码位置增加代码，以实现该功能2.4 编码第5题(5’)主界面，CO2显示区域，界面如图所示：介面中没有PM2.5的数字值，请在适当的代码位置增加代码，以实现该功能2.5 编码第6题(5’)主界面CO2区域，点击“设置”按钮，进入CO2设置界面，界面如图所示：，介面中没有CO2的当前值。

请在适当的代码位置增加代码，以实现该功能2.6 编码第7题(10’)登录界面，界面如图所示：，点击“下次自动登录”的CHECKBOX按钮，程序没反应，请在适当的代码位置增加代码，以实现该功能。

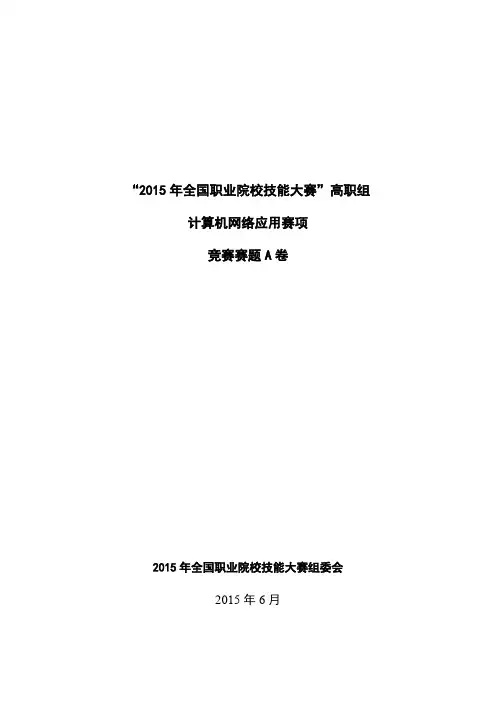

“2015年全国职业院校技能大赛”高职组计算机网络应用赛项竞赛赛题A卷2015年全国职业院校技能大赛组委会2015年6月赛题说明一、竞赛内容分布第一部分：云计算平台配置及应用项目（10%）；第二部分：数据中心、云计算网络设备配置项目（60%）；第三部分：网络综合布线和无线传感网搭建项目（25%）。

另有赛场纪律、赛场安全职业规范和文档制作规范（5%）。

二、竞赛时间竞赛时间为4个小时。

三、竞赛注意事项1.竞赛所需的硬件、软件和辅助工具由组委会统一布置，选手不得私自携带任何软件、移动存储设备、辅助工具、通信设备等进入赛场。

2.请根据大赛所提供的比赛环境，检查所列的硬件设备、软件清单、材料清单是否齐全，计算机设备是否能正常使用。

3.操作过程中，需要及时保存设备配置。

比赛结束后，所有设备保持运行状态，不要拆动硬件连接。

4.比赛完成后，比赛设备、软件和赛题请保留在座位上，禁止将比赛所用的所有物品（包括试卷和草纸）带离赛场。

5.裁判以各参赛队提交的竞赛结果文档为主要评分依据。

所有提交的文档必须按照赛题所规定的命名规则命名。

四、竞赛结果文件的提交竞赛结果文件的制作请参考U盘中相关的模板文档，提交符合模板的Word文件和对应的pdf文件（利用Office Word另存为pdf文件方式生成pdf文件）。

五、项目背景及网络拓扑1.项目描述某集团公司原在国内建立了总部，后在欧洲地区建立了分部。

总部设有研发、市场、供应链、售后等4个部门，统一进行IP及业务资源的规划和分配。

公司规模在2014年快速发展，业务数据量和公司访问量增长巨大。

为了更好管理数据，提供服务，集团决定建立自己的小型数据中心及云计算服务平台，以达到快速、可靠交换数据，以及增强业务部署弹性的目的。

2.网络拓扑规划集团总部及欧洲地区部的网络架设（实际设备）网络拓扑结构如图1所示。

其中两台S5800交换机编号为S4、S5，用于服务器高速接入；两台S3600V2编号为S2、S3，作为总部的核心交换机；两台MSR2630路由器编号为R2、R3，作为总部的核心路由器；一台S3600V2编号为S1，作为接入交换机；一台MSR2630路由器编号为R1，作为分支机构路由器。

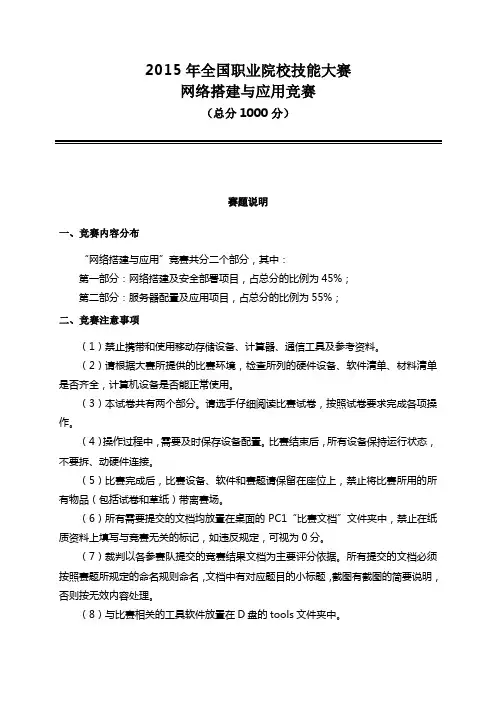

2015年全国职业院校技能大赛网络搭建与应用竞赛（总分1000分）赛题说明一、竞赛内容分布“网络搭建与应用”竞赛共分二个部分，其中：第一部分：网络搭建及安全部署项目，占总分的比例为45%；第二部分：服务器配置及应用项目，占总分的比例为55%；二、竞赛注意事项（1）禁止携带和使用移动存储设备、计算器、通信工具及参考资料。

（2）请根据大赛所提供的比赛环境，检查所列的硬件设备、软件清单、材料清单是否齐全，计算机设备是否能正常使用。

（3）本试卷共有两个部分。

请选手仔细阅读比赛试卷，按照试卷要求完成各项操作。

（4）操作过程中，需要及时保存设备配置。

比赛结束后，所有设备保持运行状态，不要拆、动硬件连接。

（5）比赛完成后，比赛设备、软件和赛题请保留在座位上，禁止将比赛所用的所有物品（包括试卷和草纸）带离赛场。

（6）所有需要提交的文档均放置在桌面的PC1“比赛文档”文件夹中，禁止在纸质资料上填写与竞赛无关的标记，如违反规定，可视为0分。

（7）裁判以各参赛队提交的竞赛结果文档为主要评分依据。

所有提交的文档必须按照赛题所规定的命名规则命名，文档中有对应题目的小标题，截图有截图的简要说明，否则按无效内容处理。

（8）与比赛相关的工具软件放置在D盘的tools文件夹中。

三、竞赛项目背景及网络拓扑1. 项目描述下图是某集团公司在天津设有总公司，在上海设有分公司，为了实现信息交流和资源共享，需要构建一个跨越两地的集团网络。

总公司采用节点和链路冗余的网络架构及双出口的网络接入模式，采用防火墙接入互联网络，保护内网用户资源，采用路由器接入城域网专用链路来传输业务数据流。

总公司为了安全管理每个部门的用户，使用VLAN技术将每个部门的用户划分到不同的VLAN中。

上海分公司采用路由器接入互联网络和城域网专用线路，分公司的内网用户接入采用无线接入方式访问网络资源。

为了保障总公司与分公司业务数据传输的高可用性，租用广域网专用线路ISP为主链路，采用基于IPSEC-VPN技术作为因特网链路的备份链路，以实现业务流量的高可用性。

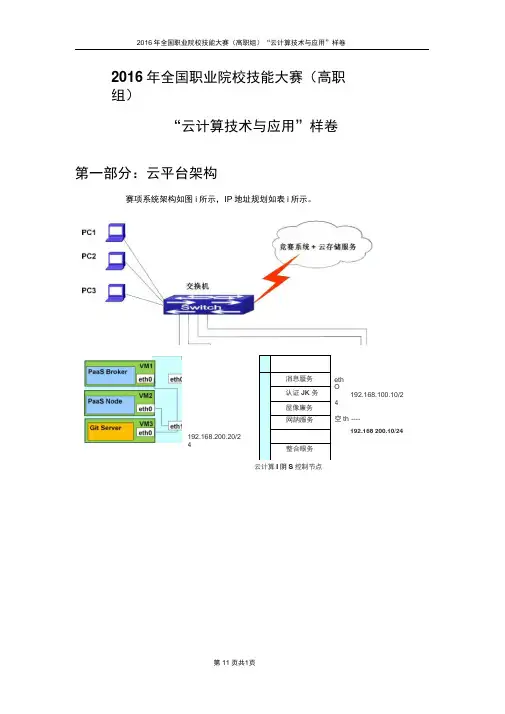

2016年全国职业院校技能大赛（高职组）“云计算技术与应用”样卷2016年全国职业院校技能大赛（高职组）“云计算技术与应用”样卷第一部分：云平台架构赛项系统架构如图i所示，IP地址规划如表i所示。

192.168.200.20/2 4消息蜃务认证JK务屋像廉务网訥服务整合眼务ethO192.168.100.10/24空th ----192.168 200.10/24云计算I阴S控制节点2016年全国职业院校技能大赛（高职组）“云计算技术与应用”样卷图1系统架构图根据以上云平台信息，检查硬件连线及网络设备配置，确保网络连接正常。

第二部分：云平台搭建场景说明某企业计划搭建私有云平台，以实现计算资源的池化弹性管理，企业应用的集中管理，统一安全认证和授权管理。

需完成云平台架构的设计、系统部署，云存储网盘web开发及客户端开发。

试根据用户需求，完成以下任务。

任务一、IAAS平台系统准备（4分）1. 环境配置（1分）手动配置云平台IaaS各节点的系统参数：（1）修改hosts文件，映射各节点管理ip与主机名；使用cat命令查询计算节点中的对应关系。

查询信息以文本形式提交到答题框。

⑵各个节点关闭防火墙，设置开机不启动，设置selinux为permissive，使用gete nforce命令进行查询。

以文本形式提交查询信息到答题框。

2. FTP配置（1分）把软件包拷贝到控制节点/opt/路径下，在控制节点搭建ftp服务；配置控制节点使用本地yum源，配置文件为/etc/yum.repos.d/yum.repo，计算节点yum源文件/etc/yum.repos.d/yum.repo配置使用控制节点的ftp服务；使用cat命令查看计算节点的/etc/yum.repos.d/yum.repo文件。

以文本形式提交查询信息到答题框。

3. NTP配置（1分）在各节点安装ntp服务，在控制节点上使用文件尼tc/ntp.conf配置ntp服务，在计算节点时钟同步到控制节点。

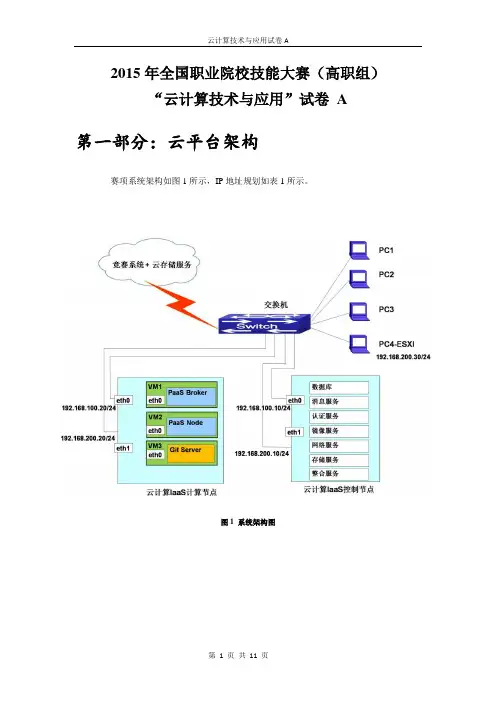

2015年全国职业院校技能大赛（高职组）“云计算技术与应用”试卷 A第一部分：云平台架构赛项系统架构如图1所示，IP地址规划如表1所示。

图1 系统架构图表1 IP地址规划表根据给出的云平台信息，检查硬件连线及网络设备配置，确保网络连接正常。

第二部分：云平台搭建场景说明某企业需要搭建内部私有云平台，以实现计算资源的池化弹性管理，企业应用的集中管理，统一安全认证和授权管理。

需完成云平台架构的设计、系统部署，云存储网盘web开发及客户端开发。

试根据用户需求，完成以下任务。

注：所需系统安装脚本在考试系统“下载试卷附件”处下载。

任务一、IaaS平台系统准备（7分）1.环境配置(2分)配置云平台IaaS各节点的系统参数：(1)控制节点主机名：controller；计算节点主机名：compute；使用hostname命令进行信息查询。

提交查询信息到答题框。

(2)根据部署图配置ip，若存在服务NetworkManager则永久关闭；使用ifconfig命令查询控制节点所有网卡ip信息、使用chkconfig命令查询计算节点服务NetworkManager的启动信息。

提交查询信息到答题框。

(3)修改hosts文件，映射各节点管理ip与主机名；使用cat命令查询计算节点中的对应关系。

查询信息提交到答题框。

(4)各个节点的selinux设为permissive，使用getenforce命令进行查询。

提交查询信息到答题框。

2.FTP配置(1分)把软件包拷贝到控制节点/opt/路径下，安装并配置ftp服务，配置控制节点yum源文件yum.repo地址使用本地形式，计算节点yum源文件yum.repo地址使用ftp形式，使用yum upgrade命令更新系统软件包。

按顺序提交控制节点和计算节点yum.repo配置文件内容到答题框。

3.NTP配置(1分)在各节点安装ntp服务并在控制节点上启动服务，计算节点时钟同步到控制节点，并设置开机自启动。

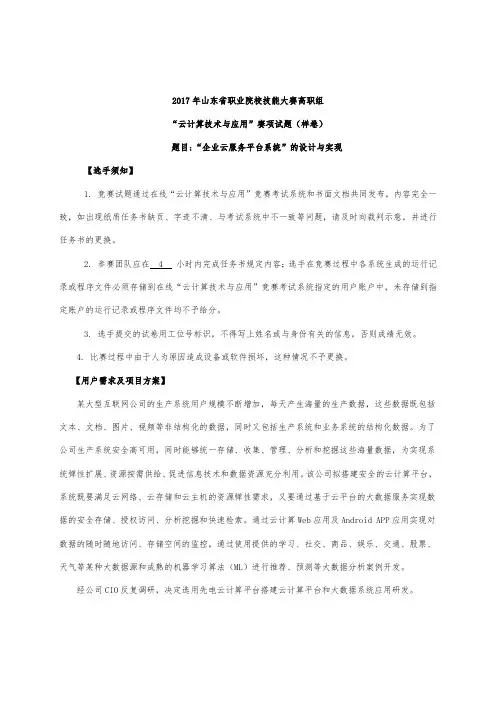

2017年山东省职业院校技能大赛高职组“云计算技术与应用”赛项试题（样卷）题目:“企业云服务平台系统”的设计与实现【选手须知】1. 竞赛试题通过在线“云计算技术与应用”竞赛考试系统和书面文档共同发布，内容完全一致，如出现纸质任务书缺页、字迹不清、与考试系统中不一致等问题，请及时向裁判示意，并进行任务书的更换。

2. 参赛团队应在 4 小时内完成任务书规定内容；选手在竞赛过程中各系统生成的运行记录或程序文件必须存储到在线“云计算技术与应用”竞赛考试系统指定的用户账户中，未存储到指定账户的运行记录或程序文件均不予给分。

3. 选手提交的试卷用工位号标识，不得写上姓名或与身份有关的信息，否则成绩无效。

4. 比赛过程中由于人为原因造成设备或软件损坏，这种情况不予更换。

【用户需求及项目方案】某大型互联网公司的生产系统用户规模不断增加，每天产生海量的生产数据，这些数据既包括文本、文档、图片、视频等非结构化的数据，同时又包括生产系统和业务系统的结构化数据。

为了公司生产系统安全高可用，同时能够统一存储、收集、管理、分析和挖掘这些海量数据，为实现系统弹性扩展、资源按需供给、促进信息技术和数据资源充分利用。

该公司拟搭建安全的云计算平台，系统既要满足云网络、云存储和云主机的资源弹性需求，又要通过基于云平台的大数据服务实现数据的安全存储、授权访问、分析挖掘和快速检索。

通过云计算Web应用及Android APP应用实现对数据的随时随地访问、存储空间的监控，通过使用提供的学习、社交、商品、娱乐、交通、股票、天气等某种大数据源和成熟的机器学习算法（ML）进行推荐、预测等大数据分析案例开发。

经公司CIO反复调研，决定选用先电云计算平台搭建云计算平台和大数据系统应用研发。

云平台架构赛项系统架构如图1所示，IP地址规划如表1所示。

表1 IP地址规划表根据以上云平台信息，检查硬件连线及网络设备配置，确保网络连接正常。

场景说明某企业计划搭建私有云平台，以实现计算资源的池化弹性管理，企业应用的集中管理，统一安全认证和授权管理。

2016年全国职业院校技能大赛（高职组）“云计算技术与应用”赛项题库第一部分：云平台架构赛项系统架构如图1所示，IP地址规划如表1所示。

图1 系统架构图表1 IP地址规划表根据以上云平台信息，检查硬件连线及网络设备配置，确保网络连接正常。

第二部分：云平台搭建场景说明某企业计划搭建私有云平台，以实现计算资源的池化弹性管理，企业应用的集中管理，统一安全认证和授权管理。

需完成云平台架构的设计、系统部署，云存储网盘web开发及客户端开发。

试根据用户需求，完成以下任务。

任务一、IAAS平台系统准备（4分）1.环境配置(1分)手动配置云平台IaaS各节点的系统参数：(1)使用相关命令查询控制节点和计算节点主机名。

以文本形式提交查询信息到答题框。

(2)在控制节点和计算节点配置主机名映射，实现云平台管理网络地址与主机名的映射，使用cat命令查询计算节点主机名映射配置文件的详细信息。

将查询信息以文本形式提交到答题框。

(3)各个节点关闭防火墙，设置开机不启动，设置selinux为permissive，使用getenforce命令进行查询。

以文本形式提交查询信息到答题框。

2.FTP配置(1分)把软件包拷贝到控制节点/opt/路径下，清空控制节点yum源文件夹/etc/yum.repos.d/中的已有配置，配置控制节点使用本地yum源，配置文件为/etc/yum.repos.d/yum.repo，安装并配置ftp服务，计算节点yum源文件/etc/yum.repos.d/yum.repo配置使用控制节点的ftp服务；使用cat命令查看计算节点的/etc/yum.repos.d/yum.repo文件。

以文本形式提交查询信息到答题框。

3.NTP配置(1分)在各节点安装ntp服务，在控制节点上使用文件/etc/ntp.conf配置ntp服务，在计算节点时钟同步到控制节点。

将计算节点同步控制节点的结果以文本形式提交到答题框。

4.QPID安装（1分）在控制节点安装QPID服务，修改配置文件后启动服务，并设为开机自启。

赛项编号：GZ-0242015年全国职业院校技能大赛信息技术类项目竞赛样题技能项目：网络搭建与应用组别：中职组机位号：成绩：2015-6-1竞赛样题（时间：180分钟总分100分）一、路由交换网络配置部分(本部分450分)【说明】1、在PC-B主机桌面上新建“BACKUP”文件夹，把RA、RB、RC、RSW1、RSW2、SW1、SW2所对应的show running配置文件分别保存成TXT文件，并将其保存至BACKUP文件夹中，若缺少文件，涉及到该文件对应设备下的所有分值记为0分。

2、项目背景及网络拓扑某集团公司总公司采用单核心的网络架构的网络接入模式，采用路由器接入城域网专用链路来传输业务数据流。

总公司为了安全管理每个部门的用户，使用VLAN技术将每个部门的用户划分到不同的VLAN中。

分公司采用路由器接入互联网络和城域网专用网络，总公司的内网用户采用无线接入方式访问网络资源。

为了保障总公司与分公司业务数据流传输的高可用性，使用防火墙进行保证网络安全，采用QOS技术对公司重要的业务数据流进行保障。

网络采用OSPF动态路由协议和RIP动态路由协议。

集团网络拓扑结构如图1：vlan分配表网络设备IP地址分配表一、网络物理连接与IP地址计算（本题50分）1、按照网络拓扑图制作网线并连接设备。

[30分]2、根据“网络拓扑图”所示，对网络中的所有设备接口配置IP地址，整个网络总公司使用10.1.0.0/16地址段， vlan10为技术部，可以容纳150台机器，vlan20为销售部，可以容纳300台机器。

服务器区域可以容纳126机器。

分公司使用192.168.0.0/16 的址，无线使用地址在无线配置中已有说明，分公司的服务器区容纳16台机器，所有互联地址使用/30的掩码。

要求节省IP资源，做到合理分配；计算完成后把地址填入上面“网络设备IP地址分配表”中。

[20分]二、交换机配置[110分]1、为了管理方便，便于识别设备，为所有交换设备更改名称，设备名称的命名规则与拓扑图图示名称相符。

“2015年广东省职业院校技能大赛”高职组计算机网络应用竞赛竞赛模拟题2015年广东省职业院校技能大赛组委会2015年4月第一部分赛题说明一、竞赛内容分布第一部分：云计算平台配置及应用项目；第二部分：数据中心、云计算网络设备配置的正确性、规范性、合理性；二、竞赛时间竞赛时间为2.5个小时。

三、竞赛注意事项1. 竞赛所需的硬件、软件和辅助工具由组委会统一布置，选手不得私自携带任何软件、移动存储、辅助工具、移动通信等进入赛场。

2. 请根据大赛所提供的比赛环境，检查所列的硬件设备、软件清单、材料清单是否齐全，计算机设备是否能正常使用。

3. 操作过程中，需要及时保存设备配置。

比赛结束后，所有设备保持运行状态，不要拆动硬件连接。

4. 比赛完成后，比赛设备、软件和赛题请保留在座位上，禁止将比赛所用的所有物品（包括试卷和草纸）带离赛场。

5. 裁判以各参赛队提交的竞赛结果文档为主要评分依据。

所有提交的文档必须按照赛题所规定的命名规则命名。

四、竞赛结果文件的提交按照题目要求，提交符合模板的WORD文件。

五、项目背景及网络拓扑1．项目描述某集团公司在国内建立了总部，办公区设有研发、市场、供应链、售后等4个部门，统一进行IP及业务资源的规划和分配。

公司规模在2014年快速发展，业务数据量和公司访问量增长巨大。

为了更好管理数据，提供服务，集团决定建立自己的小型数据中心及云计算服务平台，以达到快速、可靠交换数据，以及增强业务部署弹性的目的。

2. 网络拓扑规划集团总部的网络架设（实际设备）网络拓扑结构如图1所示。

其中一台S5800交换机编号为SW4，通过IRF协议进行虚拟化，用于服务器高速接入；两台S3600V2编号为SW2、SW3，作为总部的核心交换机；两台MSR2630路由器编号为RT1、RT2，作为总部的核心路由器；一台S3600V2编号为SW1，作为接入交换机。

请根据拓扑图网络物理连接表完成设备的连线，如果现场已经提供的线缆不能满足需要，请现场制作所需线缆。

2015年辽宁省高职技能大赛“云计算技术与应用”赛项试题A卷第一部分：云平台架构（5分）云平台信息网络部署规划：部署图和IP表。

根据以上云平台信息，检查硬件连线情况及网络设备配置，确保符合要求。

提交交换机配置信息、防火墙2个网络接口的网页截图和防火墙规则的网页截图到本题的答题框中。

(本题5分)第二部分：云平台搭建场景说明你们是某高职电子信息学院云平台搭建组的成员，需完成云平台架构的设计、系统部署、功能拓展、维护及管理，以实现计算资源的池化弹性管理，校园应用的集中管理，统一安全认证和授权管理。

试搭建满足云计算要求的平台。

任务一、IaaS平台系统准备（10分）1.环境配置手动配置云平台IaaS各节点系统参数：(1)控制节点主机名：controller；计算节点主机名：compute；使用hostname命令进行查询。

(2)根据部署图配置ip，永久关闭服务NetworkManager；使用ifconfig命令、chkconfig命令进行查询。

(3)修改hosts，映射各节点管理ip与主机名；使用cat命令进行查询。

(4)各个节点的selinux设为permissive，使用getenforce命令进行查询。

(本题4分)提交控制节点的各项配置查询信息和计算节点的各项配置查询信息到本题答题框中。

2.FTP配置把软件包拷贝到控制节点/opt/路径下，安装并配置ftp服务，配置控制节点与计算节点使用yum源文件yum.repo，地址使用ftp形式。

提交查询控制节点和计算节点yum.repo配置文件的命令和信息到本题答题框中。

(本题1分)3.NTP和QPID配置在各节点安装ntp服务并在控制节点上启动服务，计算节点时钟同步到控制节点，并设置开机自启动；在控制节点安装qpid服务，修改配置文件后启动服务。

提交以下信息到本题答题框中：ntp配置文件名、配置修改内容、chkconfig查询结果和在计算节点同步结果；qpid配置文件名，修改内容、chkconfig查询结果。

2016年全国职业院校技能大赛（高职组）“云计算技术与应用”样卷第一部分：云平台架构赛项系统架构如图1所示，IP地址规划如表1所示。

图1 系统架构图表1 IP地址规划表设备名称接口IP地址说明云服务器1eth0 192.168.100.10/24 Vlan 100eth1 192.168.200.10/24 Vlan 200 云服务器2eth0 192.168.100.20/24 Vlan 100eth1 192.168.200.20/24 Vlan 200 PC-1 本地连接172.16.x.2/16 Vlan 1PC-2 本地连接172.16.x.3/16 Vlan 1PC-3 本地连接172.16.x.4/16 Vlan 1交换机Vlan 1 172.16.x.1/16 x为考位号Vlan 100 192.168.100.1/24Vlan 200 192.168.200.1/24根据以上云平台信息，检查硬件连线及网络设备配置，确保网络连接正常。

第二部分：云平台搭建场景说明某企业计划搭建私有云平台，以实现计算资源的池化弹性管理，企业应用的集中管理，统一安全认证和授权管理。

需完成云平台架构的设计、系统部署，云存储网盘web开发及客户端开发。

试根据用户需求，完成以下任务。

任务一、IAAS平台系统准备（4分）1.环境配置(1分)手动配置云平台IaaS各节点的系统参数：(1)修改hosts文件，映射各节点管理ip与主机名；使用cat命令查询计算节点中的对应关系。

查询信息以文本形式提交到答题框。

(2)各个节点关闭防火墙，设置开机不启动，设置selinux为permissive，使用getenforce命令进行查询。

以文本形式提交查询信息到答题框。

2.FTP配置(1分)把软件包拷贝到控制节点/opt/路径下，在控制节点搭建ftp服务；配置控制节点使用本地yum源，配置文件为/etc/yum.repos.d/yum.repo，计算节点yum源文件/etc/yum.repos.d/yum.repo配置使用控制节点的ftp服务；使用cat命令查看计算节点的/etc/yum.repos.d/yum.repo文件。
