ProtelDXP 元件库锦集
元件的总库名元件的分库名中文名称
Fairchild Semiconductor FSC Discrete BJT.IntLib 三极管
FSC Discrete Diode.IntLib 二极管
FSC Discrete Rectifier.IntLib IN系列二极管FSC Logic Flip-Flop.IntLib 40系列
FSC Logic Latch.IntLib
74LS系列
C-MAC MicroTechnology C-MAC MicroTechnology
晶振
Dallas Semiconductor DallasMicrocontroller 8-Bit.IntLib
存储器
International Rectifier IR Discrete SCR.IntLib 可控硅IR Discrete Diode.IntLib 二极管
KEMET Electronics KEMET. Chip. Capacitor..IntLib 粘贴式电容Motorola Motorola Discrete BJT.IntLib 三极管
Motorola.Discrete.Diode.IntLib 1N系列稳压管
Motorola Discrete JFET.IntLib 场效应管
Motorola.Discrete.MOSFET.IntLib MOS管
Motorola Discrete SCR.IntLib 可控硅
Motorola Discrete TRIAC.IntLib 双向可控硅
Motorola.PowerManagementVoltage
Regulator.IntLib
电源LM系列
National Semiconductor NSC Audio Power Amplifier.IntLib LM38、48系列NSC Analog Timer Circuit.IntLib LM555
NSC Analog Timer Circuit.IntLib 三极管
NSC Discrete Diode.IntLib IN系列二极管NSC Discrete Diode.IntLib 1N系列稳压管NSC Logic Counter.IntLib CD40系列
NSC Logic Counter.IntLib 74系列
NSCPowerMgtVoltageRegulator.IntLib 电源块子78系列ON Semiconductor ON Semi Logic Counter.IntLib 74系列
ON Semi Logic Counter.IntLib 晶振Simulation Simulation Sources.IntLib 信号源
Simulation Voltage Source.INTLIB 信号源
ST Microelectronics ST Analog Timer Circuit.IntLib LM555
ST Discrete BJT.IntLib 2N系列三极管
ST Operational Amplifier.IntLib TL084系列
ST Logic Counter.IntLib 40、74系列
ST Logic Flip-Flop.IntLib 74系列4017
ST Logic Switch.IntLib 4066系列
ST Logic Latch.IntLib 74系列
ST Logic Register.IntLib 40系列
ST Logic Special Function.IntLib 40系列STPowerMgt Voltage Reference.IntLib TL、LM38系列STPower Mgt Voltage Regulator.IntLib 电源块78、LM317系列
Teccor Electronics Teccor Discrete TRIAC.IntLib 双向可控硅
Teccor Discrete SCR.IntLib 可控硅
Texas Instruments TI Analog Timer Circuit.IntLib 555系列
TI Converter Digital to Analog.IntLib D/A转换器
TI Converter Analog to Digital.IntLib A/D转换器
TI Logic Decoder Demux.IntLib SN74LS138
TI Logic Flip-Flop.IntLib 逻辑电路74系列
TI Logic Gate 1.IntLib 逻辑电路74系列
TI Logic Gate 2.IntLib 逻辑电路74系列
TI Operational Amplifier.IntLib TL系列功放块

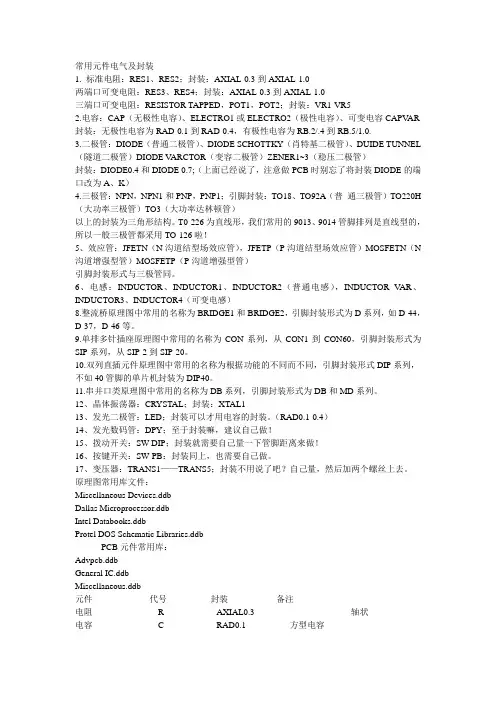

原理图常用库文件：Miscellaneous Devices.ddb Dallas Microprocessor.ddb
Intel Databooks.ddb Protel DOS Schematic Libraries.ddb
PCB元件常用库：Advpcb.ddb General IC.ddb Miscellaneous.ddb 部分分立元件库元件名称及中英对照
AND 与门
ANTENNA 天线
BATTERY 直流电源
BELL 铃,钟
BVC 同轴电缆接插件
BRIDEG 1 整流桥(二极管) BRIDEG 2 整流桥(集成块) BUFFER 缓冲器
BUZZER 蜂鸣器
CAP 电容
CAPACITOR 电容
CAPACITOR POL 有极性电容CAPV AR 可调电容
CIRCUIT BREAKER 熔断丝
COAX 同轴电缆
CON 插口
CRYSTAL 晶体整荡器
DB 并行插口
DIODE 二极管
DIODE SCHOTTKY 稳压二极管DIODE V ARACTOR 变容二极管DPY_3-SEG 3段LED
DPY_7-SEG 7段LED
DPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容
FUSE 熔断器
INDUCTOR 电感
INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感
JFET N N沟道场效应管
JFET P P沟道场效应管
LAMP 灯泡
LAMP NEDN 起辉器
LED 发光二极管
METER 仪表
MICROPHONE 麦克风
MOSFET MOS管
MOTOR AC 交流电机
MOTOR SERVO 伺服电机
NAND 与非门
NOR 或非门NOT 非门
NPN NPN三极管
NPN-PHOTO 感光三极管
OPAMP 运放
OR 或门
PHOTO 感光二极管
PNP 三极管
NPN DAR NPN三极管
PNP DAR PNP三极管
POT 滑线变阻器
PELAY-DPDT 双刀双掷继电器
RES1.2 电阻
RES3.4 可变电阻
RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻
SCR 晶闸管
PLUG ? 插头
PLUG AC FEMALE 三相交流插头SOCKET ? 插座
SOURCE CURRENT 电流源
SOURCE VOLTAGE 电压源
SPEAKER 扬声器
SW ? 开关
SW-DPDY ? 双刀双掷开关
SW-SPST ? 单刀单掷开关
SW-PB 按钮
THERMISTOR 电热调节器
TRANS1 变压器
TRANS2 可调变压器
TRIAC ? 三端双向可控硅
TRIODE ? 三极真空管
V ARISTOR 变阻器
ZENER ? 齐纳二极管
DPY_7-SEG_DP 数码管
SW-PB 开关
74系列：
74LS00 TTL 2输入端四与非门
74LS01 TTL 集电极开路2输入四与非门
