安全阀校验标准规定
- 格式:docx
- 大小:28.67 KB
- 文档页数:2

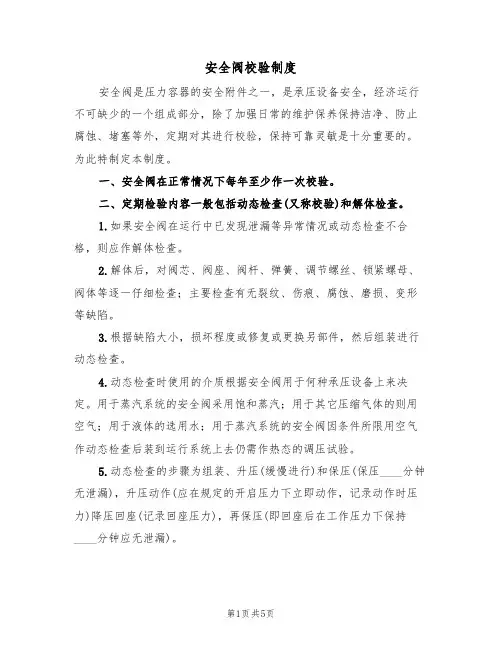

安全阀校验制度安全阀是压力容器的安全附件之一,是承压设备安全,经济运行不可缺少的一个组成部分,除了加强日常的维护保养保持洁净、防止腐蚀、堵塞等外,定期对其进行校验,保持可靠灵敏是十分重要的。
为此特制定本制度。
一、安全阀在正常情况下每年至少作一次校验。
二、定期检验内容一般包括动态检查(又称校验)和解体检查。
1.如果安全阀在运行中已发现泄漏等异常情况或动态检查不合格,则应作解体检查。
2.解体后,对阀芯、阀座、阀杆、弹簧、调节螺丝、锁紧螺母、阀体等逐一仔细检查;主要检查有无裂纹、伤痕、腐蚀、磨损、变形等缺陷。
3.根据缺陷大小,损坏程度或修复或更换另部件,然后组装进行动态检查。
4.动态检查时使用的介质根据安全阀用于何种承压设备上来决定。
用于蒸汽系统的安全阀采用饱和蒸汽;用于其它压缩气体的则用空气;用于液体的选用水;用于蒸汽系统的安全阀因条件所限用空气作动态检查后装到运行系统上去仍需作热态的调压试验。
5.动态检查的步骤为组装、升压(缓慢进行)和保压(保压____分钟无泄漏),升压动作(应在规定的开启压力下立即动作,记录动作时压力)降压回座(记录回座压力),再保压(即回座后在工作压力下保持____分钟应无泄漏)。
6.若开启压力,回座压力符合规定,在工作压力下无明显泄漏,安全阀校验认为合格。
三、动态检查结束后应当场将合格的安全阀铅封,检验人员、监督人员填写检验记录并签字。
四、安全阀校验时所用压力表的精度不得低于一级,表盘直径一般应不少于150mm。
五、安全阀校验必须由市锅炉压力容器检验所校验站检测。
六、安全阀校验结束后,必须及时填写安全阀校验登记卡片并归档。
安全阀校验制度(2)是企业或机构为了确保安全阀在正常运行情况下能够及时、准确地释放过压或过热气体或液体,并防止安全阀误动作而造成事故的一项管理规定。
以下是一个常见的安全阀校验制度的内容:1. 校验对象:要对企业或机构内所有安全阀进行定期校验,包括压力容器、管道系统、锅炉等设备上的安全阀。

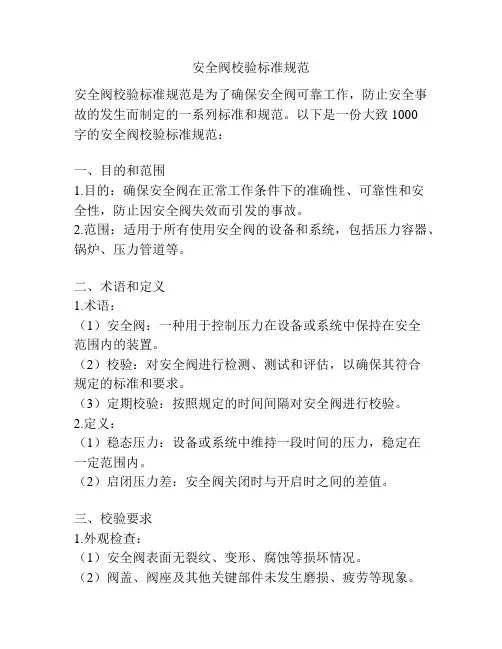

安全阀校验标准规范安全阀校验标准规范是为了确保安全阀可靠工作,防止安全事故的发生而制定的一系列标准和规范。
以下是一份大致1000字的安全阀校验标准规范:一、目的和范围1.目的:确保安全阀在正常工作条件下的准确性、可靠性和安全性,防止因安全阀失效而引发的事故。
2.范围:适用于所有使用安全阀的设备和系统,包括压力容器、锅炉、压力管道等。
二、术语和定义1.术语:(1)安全阀:一种用于控制压力在设备或系统中保持在安全范围内的装置。
(2)校验:对安全阀进行检测、测试和评估,以确保其符合规定的标准和要求。
(3)定期校验:按照规定的时间间隔对安全阀进行校验。
2.定义:(1)稳态压力:设备或系统中维持一段时间的压力,稳定在一定范围内。
(2)启闭压力差:安全阀关闭时与开启时之间的差值。
三、校验要求1.外观检查:(1)安全阀表面无裂纹、变形、腐蚀等损坏情况。
(2)阀盖、阀座及其他关键部件未发生磨损、疲劳等现象。
2.泄漏检测:(1)在压力达到稳态后,关闭压力源,记录一段时间内的泄漏量。
(2)泄漏应小于规定的限值,否则需进行修理或更换。
3.启闭压力差检测:(1)在上限压力下逐渐减小压力,记录安全阀开启和关闭的压力。
(2)启闭压力差应符合规定的要求,否则需进行调整或更换阀簧。
4.响应时间检测:(1)在达到上限压力后,记录安全阀关闭的时间和达到下限压力后重新开启的时间。
(2)响应时间应符合规定的要求,否则需进行调整或更换阀簧。
5.封存和标识:(1)校验合格的安全阀需进行封存,以确保其不被非授权人员更改。
(2)在安全阀上加贴标识,标明校验日期、校验结果等信息。
四、校验频率1.新装设备第一次投入使用前需进行初始校验。
2.按照规定的时间间隔对安全阀进行定期校验。
3.根据实际情况,在设备维修或更换关键部件后,需对安全阀进行校验。
五、校验记录和报告1.校验记录应详细记录每一次校验的日期、校验员、校验结果、修理情况等信息。
2.校验报告应包括校验记录的总结和评估,如发现问题需提出改进建议。
第1篇一、引言安全阀是一种重要的安全保护装置,广泛应用于锅炉、压力容器、管道等承压设备中。
其主要作用是在介质工作压力超过允许压力数值时,自动打开向外排放介质,防止管道和设备超压危险。
为确保安全阀的正常运行,降低事故发生的风险,我国制定了相关安全阀校验规定,以下是对这些规定的详细阐述。
二、安全阀校验制度1. 校验频率安全阀必须实行定期校验制度,每年至少校验1次。
对于高风险的设备或重要部位,可根据实际情况适当增加校验频率。
2. 校验内容安全阀校验主要包括以下几个方面:(1)外观检查:检查安全阀的密封面、阀体、阀座、弹簧等部件是否存在裂纹、变形、磨损等现象。
(2)启闭试验:检查安全阀的启闭是否灵活、可靠,确保在设定压力下能够正常开启和关闭。
(3)密封性能试验:检查安全阀的密封性能,确保在开启和关闭过程中无泄漏现象。
(4)压力试验:检查安全阀的承压能力,确保在设定压力下能够承受正常工作压力。
(5)整定压力和回座压力试验:检查安全阀的整定压力和回座压力是否符合规定要求。
三、安全阀校验方法和步骤1. 校验方法(1)离线校验:将安全阀安装在校验台上,使用校验介质使安全阀开启,通过观察压力表来确认开启压力。
(2)在线校验:在设备运行状态下,通过系统升压或降低压力,使安全阀开启和关闭,观察开启压力和关闭压力。
(3)在线仪器校验:使用专用仪器直接测量安全阀的开启压力和回座压力。
2. 校验步骤(1)准备工作:校验前,检查校验设备、仪器和工具是否齐全、完好。
(2)外观检查:对安全阀进行全面外观检查,记录异常情况。
(3)启闭试验:进行启闭试验,观察安全阀的启闭是否灵活、可靠。
(4)密封性能试验:进行密封性能试验,确保无泄漏现象。
(5)压力试验:进行压力试验,检查安全阀的承压能力。
(6)整定压力和回座压力试验:进行整定压力和回座压力试验,确保符合规定要求。
(7)记录和报告:记录校验结果,填写校验报告。
四、安全阀校验后的处理1. 校验合格的安全阀,应在阀体上标明整定压力、回座压力、下次校验日期,并加装铅封。

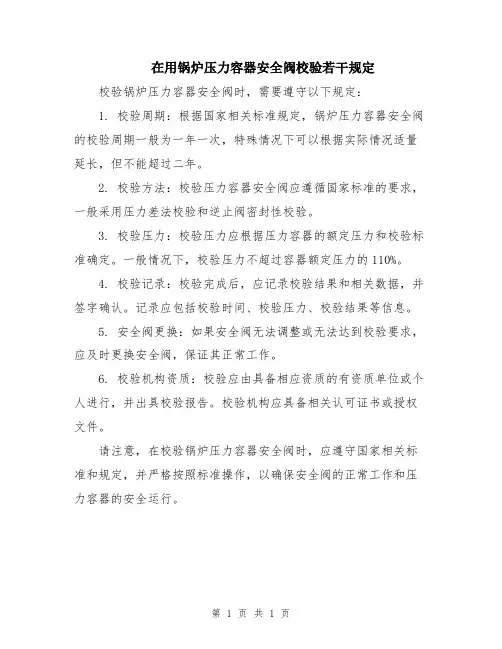

在用锅炉压力容器安全阀校验若干规定校验锅炉压力容器安全阀时,需要遵守以下规定:
1. 校验周期:根据国家相关标准规定,锅炉压力容器安全阀的校验周期一般为一年一次,特殊情况下可以根据实际情况适量延长,但不能超过二年。
2. 校验方法:校验压力容器安全阀应遵循国家标准的要求,一般采用压力差法校验和逆止阀密封性校验。
3. 校验压力:校验压力应根据压力容器的额定压力和校验标准确定。
一般情况下,校验压力不超过容器额定压力的110%。
4. 校验记录:校验完成后,应记录校验结果和相关数据,并签字确认。
记录应包括校验时间、校验压力、校验结果等信息。
5. 安全阀更换:如果安全阀无法调整或无法达到校验要求,应及时更换安全阀,保证其正常工作。
6. 校验机构资质:校验应由具备相应资质的有资质单位或个人进行,并出具校验报告。
校验机构应具备相关认可证书或授权文件。
请注意,在校验锅炉压力容器安全阀时,应遵守国家相关标准和规定,并严格按照标准操作,以确保安全阀的正常工作和压力容器的安全运行。
第 1 页共 1 页。

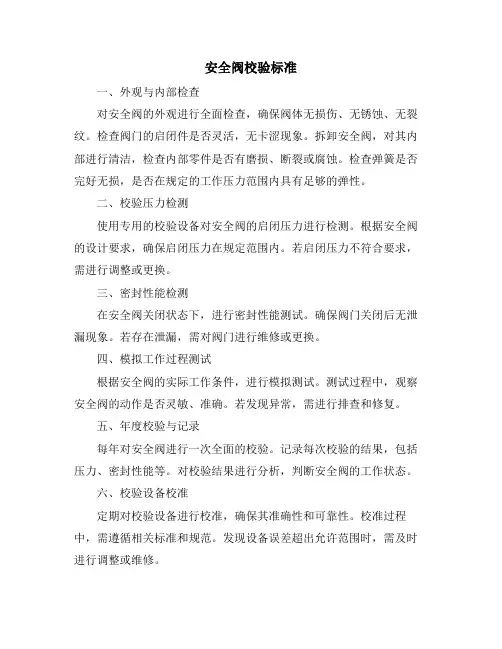

安全阀校验标准一、外观与内部检查对安全阀的外观进行全面检查,确保阀体无损伤、无锈蚀、无裂纹。
检查阀门的启闭件是否灵活,无卡涩现象。
拆卸安全阀,对其内部进行清洁,检查内部零件是否有磨损、断裂或腐蚀。
检查弹簧是否完好无损,是否在规定的工作压力范围内具有足够的弹性。
二、校验压力检测使用专用的校验设备对安全阀的启闭压力进行检测。
根据安全阀的设计要求,确保启闭压力在规定范围内。
若启闭压力不符合要求,需进行调整或更换。
三、密封性能检测在安全阀关闭状态下,进行密封性能测试。
确保阀门关闭后无泄漏现象。
若存在泄漏,需对阀门进行维修或更换。
四、模拟工作过程测试根据安全阀的实际工作条件,进行模拟测试。
测试过程中,观察安全阀的动作是否灵敏、准确。
若发现异常,需进行排查和修复。
五、年度校验与记录每年对安全阀进行一次全面的校验。
记录每次校验的结果,包括压力、密封性能等。
对校验结果进行分析,判断安全阀的工作状态。
六、校验设备校准定期对校验设备进行校准,确保其准确性和可靠性。
校准过程中,需遵循相关标准和规范。
发现设备误差超出允许范围时,需及时进行调整或维修。
七、校验规范与安全校验过程中,需遵循国家和行业的相关标准和规范。
校验人员需持有相应的资格证书,确保操作安全。
校验现场需设置明显的安全警示标志,确保人员安全。
八、维修或更换标准若安全阀存在以下情况之一,应进行维修或更换:(1)外观存在严重损伤、锈蚀或裂纹;(2)启闭件卡涩,无法灵活动作;(3)内部零件磨损、断裂或腐蚀严重;(4)启闭压力不符合设计要求;(5)密封性能不合格,存在泄漏现象;(6)模拟工作过程测试中发现异常。
维修或更换安全阀时,需使用符合相关标准和规范的产品,确保安全性和可靠性。
维修或更换后,需进行全面的校验和测试,确保安全阀恢复正常工作状态。
九、附录相关国家和行业标准和规范清单。
安全阀校验记录表。
校验设备校准证书。
维修或更换记录表。
本校验标准旨在确保安全阀的正常运行,保障设备和人员的安全。

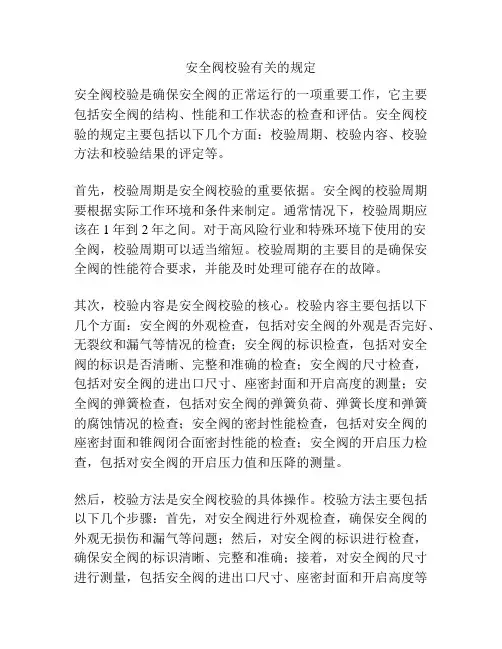

安全阀校验有关的规定安全阀校验是确保安全阀的正常运行的一项重要工作,它主要包括安全阀的结构、性能和工作状态的检查和评估。
安全阀校验的规定主要包括以下几个方面:校验周期、校验内容、校验方法和校验结果的评定等。
首先,校验周期是安全阀校验的重要依据。
安全阀的校验周期要根据实际工作环境和条件来制定。
通常情况下,校验周期应该在1年到2年之间。
对于高风险行业和特殊环境下使用的安全阀,校验周期可以适当缩短。
校验周期的主要目的是确保安全阀的性能符合要求,并能及时处理可能存在的故障。
其次,校验内容是安全阀校验的核心。
校验内容主要包括以下几个方面:安全阀的外观检查,包括对安全阀的外观是否完好、无裂纹和漏气等情况的检查;安全阀的标识检查,包括对安全阀的标识是否清晰、完整和准确的检查;安全阀的尺寸检查,包括对安全阀的进出口尺寸、座密封面和开启高度的测量;安全阀的弹簧检查,包括对安全阀的弹簧负荷、弹簧长度和弹簧的腐蚀情况的检查;安全阀的密封性能检查,包括对安全阀的座密封面和锥阀闭合面密封性能的检查;安全阀的开启压力检查,包括对安全阀的开启压力值和压降的测量。
然后,校验方法是安全阀校验的具体操作。
校验方法主要包括以下几个步骤:首先,对安全阀进行外观检查,确保安全阀的外观无损伤和漏气等问题;然后,对安全阀的标识进行检查,确保安全阀的标识清晰、完整和准确;接着,对安全阀的尺寸进行测量,包括安全阀的进出口尺寸、座密封面和开启高度等参数的测量;再者,对安全阀的弹簧进行检查,包括弹簧负荷、弹簧长度和腐蚀情况等参数的检测;然后,对安全阀的密封性能进行检查,包括座密封面和锥阀闭合面的密封性能的检测;最后,对安全阀的开启压力进行检查,包括开启压力值和压降的测量。
最后,校验结果的评定是对安全阀校验的实际操作结果进行判断和评价。
校验结果的评定主要根据校验内容的检查和测量结果来确定。
如果校验结果符合要求,说明安全阀的性能符合标准和规定,可以继续使用。

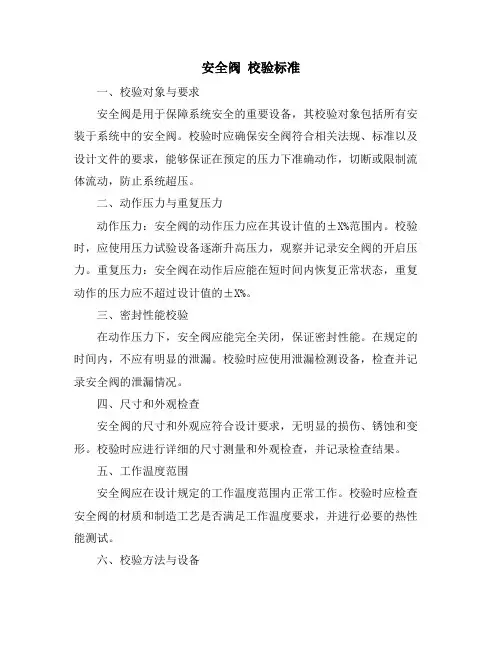

安全阀校验标准一、校验对象与要求安全阀是用于保障系统安全的重要设备,其校验对象包括所有安装于系统中的安全阀。
校验时应确保安全阀符合相关法规、标准以及设计文件的要求,能够保证在预定的压力下准确动作,切断或限制流体流动,防止系统超压。
二、动作压力与重复压力动作压力:安全阀的动作压力应在其设计值的±X%范围内。
校验时,应使用压力试验设备逐渐升高压力,观察并记录安全阀的开启压力。
重复压力:安全阀在动作后应能在短时间内恢复正常状态,重复动作的压力应不超过设计值的±X%。
三、密封性能校验在动作压力下,安全阀应能完全关闭,保证密封性能。
在规定的时间内,不应有明显的泄漏。
校验时应使用泄漏检测设备,检查并记录安全阀的泄漏情况。
四、尺寸和外观检查安全阀的尺寸和外观应符合设计要求,无明显的损伤、锈蚀和变形。
校验时应进行详细的尺寸测量和外观检查,并记录检查结果。
五、工作温度范围安全阀应在设计规定的工作温度范围内正常工作。
校验时应检查安全阀的材质和制造工艺是否满足工作温度要求,并进行必要的热性能测试。
六、校验方法与设备安全阀的校验应采用适当的校验方法和设备,如压力试验机、泄漏检测设备等。
校验过程中应严格按照操作规程进行,确保校验结果的准确性。
七、校验周期与记录安全阀的校验周期应根据使用情况和相关标准确定。
一般情况下,建议每年至少进行一次校验。
校验过程中应详细记录校验数据,如动作压力、重复压力、泄漏情况等,并建立完整的校验记录档案。
八、维修与更换标准维修:若安全阀在校验过程中发现轻微的问题或损伤,应及时进行维修。
维修后的安全阀应重新进行校验,确保其性能满足要求。
更换:若安全阀损坏严重或经多次维修仍无法满足性能要求,应及时更换。
更换时应选择符合设计要求和安全标准的新安全阀,并进行相应的校验和记录。
总之,安全阀的校验是确保系统安全的重要措施之一。
通过严格的校验标准和规程,可以确保安全阀的准确性和可靠性,从而保障系统的正常运行和操作人员的安全。

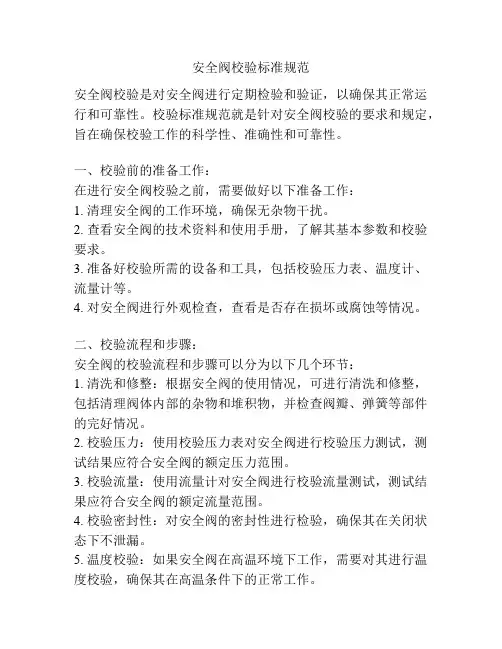

安全阀校验标准规范安全阀校验是对安全阀进行定期检验和验证,以确保其正常运行和可靠性。
校验标准规范就是针对安全阀校验的要求和规定,旨在确保校验工作的科学性、准确性和可靠性。
一、校验前的准备工作:在进行安全阀校验之前,需要做好以下准备工作:1. 清理安全阀的工作环境,确保无杂物干扰。
2. 查看安全阀的技术资料和使用手册,了解其基本参数和校验要求。
3. 准备好校验所需的设备和工具,包括校验压力表、温度计、流量计等。
4. 对安全阀进行外观检查,查看是否存在损坏或腐蚀等情况。
二、校验流程和步骤:安全阀的校验流程和步骤可以分为以下几个环节:1. 清洗和修整:根据安全阀的使用情况,可进行清洗和修整,包括清理阀体内部的杂物和堆积物,并检查阀瓣、弹簧等部件的完好情况。
2. 校验压力:使用校验压力表对安全阀进行校验压力测试,测试结果应符合安全阀的额定压力范围。
3. 校验流量:使用流量计对安全阀进行校验流量测试,测试结果应符合安全阀的额定流量范围。
4. 校验密封性:对安全阀的密封性进行检验,确保其在关闭状态下不泄漏。
5. 温度校验:如果安全阀在高温环境下工作,需要对其进行温度校验,确保其在高温条件下的正常工作。
6. 记录和归档:对校验结果进行记录,并归档保存,以备日后参考和追溯。
三、校验标准和规范:安全阀校验的标准和规范主要包括以下方面:1. 校验周期:安全阀的校验周期应根据其使用情况和环境确定,一般建议每年进行一次校验。
2. 校验参数:校验时应按照安全阀的额定压力和流量进行测试,校验结果应符合安全阀的技术要求和规定。
3. 校验设备:校验所使用的设备和工具应符合国家标准和行业规范,具有合法检定合格证书,确保校验的准确性和可靠性。
4. 校验记录:对每次校验的结果和过程进行详细记录,包括校验时间、校验人员、校验参数等,以备日后追溯和参考。
总之,安全阀的校验是保证其正常运行和可靠性的重要手段,校验标准规范的制定和执行能够确保校验工作的科学性、准确性和可靠性,提高安全阀的使用效果和安全性。

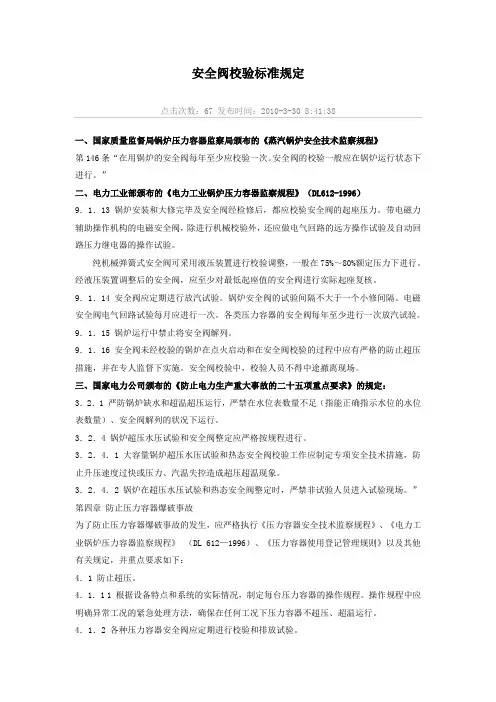

安全阀校验标准规定点击次数:67 发布时间:2010-3-30 8:41:38一、国家质量监督局锅炉压力容器监察局颁布的《蒸汽锅炉安全技术监察规程》第146条“在用锅炉的安全阀每年至少应校验一次。
安全阀的校验一般应在锅炉运行状态下进行。
”二、电力工业部颁布的《电力工业锅炉压力容器监察规程》(DL612-1996)9.1.13 锅炉安装和大修完毕及安全阀经检修后,都应校验安全阀的起座压力。
带电磁力辅助操作机构的电磁安全阀,除进行机械校验外,还应做电气回路的远方操作试验及自动回路压力继电器的操作试验。
纯机械弹簧式安全阀可采用液压装置进行校验调整,一般在75%~80%额定压力下进行。
经液压装置调整后的安全阀,应至少对最低起座值的安全阀进行实际起座复核。
9.1.14 安全阀应定期进行放汽试验。
锅炉安全阀的试验间隔不大于一个小修间隔。
电磁安全阀电气回路试验每月应进行一次。
各类压力容器的安全阀每年至少进行一次放汽试验。
9.1.15 锅炉运行中禁止将安全阀解列。
9.1.16 安全阀未经校验的锅炉在点火启动和在安全阀校验的过程中应有严格的防止超压措施,并在专人监督下实施。
安全阀校验中,校验人员不得中途撤离现场。
三、国家电力公司颁布的《防止电力生产重大事故的二十五项重点要求》的规定:3.2.1 严防锅炉缺水和超温超压运行,严禁在水位表数量不足(指能正确指示水位的水位表数量)、安全阀解列的状况下运行。
3.2.4 锅炉超压水压试验和安全阀整定应严格按规程进行。
3.2.4.1 大容量锅炉超压水压试验和热态安全阀校验工作应制定专项安全技术措施,防止升压速度过快或压力、汽温失控造成超压超温现象。
3.2.4.2 锅炉在超压水压试验和热态安全阀整定时,严禁非试验人员进入试验现场。
” 第四章防止压力容器爆破事故为了防止压力容器爆破事故的发生,应严格执行《压力容器安全技术监察规程》、《电力工业锅炉压力容器监察规程》(DL 612—1996)、《压力容器使用登记管理规则》以及其他有关规定,并重点要求如下:4.1 防止超压。
安全阀校验标准
安全阀是一种用来保护设备和系统的重要装置,它在压力超过设定值时能够自动开启,释放压力,确保设备和系统不会因为压力过高而发生危险。
因此,安全阀的可靠性和准确性对于设备和系统的安全运行至关重要。
为了保证安全阀的正常工作,需要对其进行定期的校验和检测,以确保其符合相关的标准和规定。
安全阀校验的标准主要包括以下几个方面:
首先,校验人员需要对安全阀的外部和内部进行全面的检查,包括安全阀的外观是否完好,有无损坏或者腐蚀现象,以及内部的零部件是否完好无损,有无松动或者磨损等情况。
这一步是确保安全阀在使用过程中不会因为外部或者内部的问题而出现故障或者失效。
其次,校验人员需要对安全阀的校验压力进行检测,确保安全阀的开启压力和关闭压力符合相关的标准要求。
校验压力的准确性直接影响到安全阀的工作性能,如果校验压力不准确,可能会导致安全阀在实际使用中无法正常工作,从而造成安全隐患。
另外,校验人员还需要对安全阀的密封性能进行检测,确保安全阀在关闭状态下能够完全密封,不会发生泄漏现象。
密封性能的检测是为了防止安全阀在关闭状态下发生泄漏,导致压力无法得到有效的释放,从而影响设备和系统的安全运行。
最后,校验人员需要对安全阀的工作过程进行模拟测试,确保安全阀在实际工作中能够正常开启和关闭,释放压力,保护设备和系统的安全。
模拟测试是对安全阀最终工作性能的检验,只有通过了模拟测试,安全阀才能够正式投入使用。
总之,安全阀的校验标准是确保安全阀能够正常工作,保护设备和系统的重要手段。
校验人员需要严格按照相关的标准和规定进行校验,确保安全阀的可靠性和准确性,以保障设备和系统的安全运行。
安全阀校验标准规定安全阀校验标准规定安全阀是工业设备中重要的安全装置,用于防止压力超过预定值,保护设备和人员的安全。
为了确保安全阀的正常运行和可靠性,需要制定相应的校验标准规定。
下面将介绍一份涵盖主要要求的安全阀校验标准规定。
1. 校验对象安全阀校验标准规定适用于各种类型的安全阀,包括弹簧式安全阀、重锤式安全阀、油翻式安全阀等。
校验标准规定的要求适用于各种应用场景,如石油化工、电力、钢铁等行业。
2. 校验内容2.1 校验压力校验标准规定了安全阀的校验压力范围和标定压力。
根据不同类型的安全阀和使用场景,校验压力可分为气体压力和液体压力。
对于液体压力,校验标准规定了安全阀的回位误差和泄漏量的测量方法。
2.2 校验温度校验标准规定了安全阀在不同温度条件下的校验要求。
校验标准规定了安全阀的最高工作温度,以确保安全阀在高温环境下的稳定性和可靠性。
2.3 校验流量校验标准规定了安全阀的校验流量范围和标定流量。
根据不同类型的安全阀和应用场景,校验标准规定了不同的流量计算方法和测试装置。
对于流量较大的安全阀,校验标准要求使用专业的流量计进行校验。
2.4 校验频率校验标准规定了安全阀的校验频率。
根据使用年限和环境条件的不同,校验频率可以分为定期校验和特殊情况下的临时校验。
定期校验规定了安全阀的校验周期和方法,以确保安全阀长期稳定运行。
3. 校验方法3.1 标准校验方法校验标准规定了安全阀的标准校验方法,包括各种参数的测量方法和检查程序。
校验标准要求在校验过程中使用合适的测量设备和测试仪器,确保校验结果的准确性和可信度。
3.2 特殊情况下的校验方法校验标准规定了特殊情况下的校验方法。
特殊情况包括安全阀发生过负荷操作、过压操作、部件更换等情况。
在这些情况下,校验标准要求采取适当的校验方法,检查安全阀的运行状态和性能。
4. 校验记录和报告校验标准规定了校验记录和报告的要求。
校验记录应详细记录每次校验的日期、校验结果、校验人员等信息。
安全阀校验标准规范安全阀是一种用于保护设备和人员安全的重要装置,其正常运行对于生产和工程安全至关重要。
因此,安全阀的校验标准规范显得尤为重要。
本文将从安全阀校验的目的、内容、方法和注意事项等方面进行详细介绍,以期为相关人员提供参考和指导。
一、校验目的。
安全阀的校验旨在验证其是否符合设计要求,保证其在工作压力范围内正常启闭,达到预定的排放能力,并且能够可靠地保护设备和人员的安全。
校验的目的是确保安全阀在工作中能够可靠地发挥作用,保证生产和工程的安全。
二、校验内容。
1. 外观检查,包括安全阀的外观是否完好,有无损坏、腐蚀、变形等情况。
2. 尺寸检查,检查安全阀的尺寸是否符合设计要求。
3. 密封性能检查,通过试验验证安全阀的密封性能是否良好。
4. 排放能力检查,通过试验验证安全阀的排放能力是否符合要求。
5. 启闭压力检查,通过试验验证安全阀的启闭压力是否符合设计要求。
三、校验方法。
1. 外观检查,目测安全阀外观,发现问题及时记录并进行处理。
2. 尺寸检查,使用相关测量工具进行尺寸检查,确保符合设计要求。
3. 密封性能检查,采用气密性试验或液密性试验,验证安全阀的密封性能。
4. 排放能力检查,采用压力试验,验证安全阀的排放能力。
5. 启闭压力检查,采用压力试验,验证安全阀的启闭压力。
四、注意事项。
1. 校验前应仔细阅读相关标准规范,确保校验过程符合标准要求。
2. 校验过程中应严格按照程序进行,确保校验结果的准确性和可靠性。
3. 校验后应及时记录校验结果,并对不合格的安全阀进行处理或更换。
4. 校验过程中要严格遵守安全操作规程,确保校验人员的安全。
综上所述,安全阀的校验标准规范对于保障设备和人员的安全至关重要。
只有严格按照相关标准进行校验,确保安全阀的正常运行,才能有效地保护生产和工程的安全。
希望本文所述内容能够为相关人员提供参考和指导,确保安全阀的校验工作能够得到有效开展。
第1篇一、安全阀检验概述安全阀是一种重要的安全装置,广泛应用于各种压力容器、管道、锅炉等设备中,其主要作用是在设备内部压力超过规定值时,自动打开阀门,排出多余的压力,防止设备因压力过高而发生爆炸或损坏。
为确保安全阀的正常运行,必须对其定期进行检验。
本文将对安全阀检验的规定进行详细阐述。
二、安全阀检验的目的1. 确保安全阀在规定的压力范围内能够正常开启和关闭,避免因安全阀故障导致设备损坏或人员伤亡。
2. 检查安全阀的密封性能,防止因密封不严导致压力泄漏,影响设备正常运行。
3. 发现安全阀及其附件的缺陷,及时进行维修或更换,确保设备安全运行。
4. 了解安全阀的使用状况,为安全阀的更换、维修和改进提供依据。
三、安全阀检验周期根据国家相关法规和标准,安全阀的检验周期如下:1. 安全阀一般每年至少检验一次。
2. 在役锅炉的安全阀每年至少检验一次。
3. 电站锅炉的安全阀每年至少检验一次。
4. 各类压力容器的安全阀每年至少进行一次排放试验或在线校验。
5. 液化石油气汽车槽车、火车罐车上使用的安全阀、压力表、温度计等安全附件随机车体,由液化站送省级劳动部门授权的单位进行定期检验。
四、安全阀检验内容1. 外观检查:检查安全阀及其附件的表面是否有裂纹、磨损、变形等缺陷。
2. 密封性能检验:检查安全阀的密封性能,确保在规定压力范围内能够正常开启和关闭。
3. 开启压力检验:检查安全阀的开启压力是否符合规定值。
4. 排放性能检验:检查安全阀的排放性能,确保在规定压力范围内能够迅速排放多余的压力。
5. 阀体、阀座、阀瓣等零件的检验:检查零件的尺寸、形状、表面质量等是否符合要求。
6. 附件的检验:检查安全阀的附件(如弹簧、杠杆、重锤等)是否完好,调节螺丝是否松动。
五、安全阀检验方法1. 现场校验:在设备运行状态下,对安全阀进行检验。
优点是检验结果更接近实际运行状态,但操作难度较大。
2. 校验台校验:在常温、常压条件下,使用安全阀校验台对安全阀进行检验。
安全阀校验规定安全阀作为一种超压保护装置,目前已广泛用于流程工业的生产装置中。
为保证生产装置的安全,一般安全阀要求“每年至少应校验一次”。
安全阀校验有哪些规定你了解吗?下面是店铺为大家整理的关于:安全阀校验规定。
欢迎阅读!安全阀校验规定一、国家质量监督局锅炉压力容器监察局颁布的《蒸汽锅炉安全技术监察规程》第146条“在用锅炉的安全阀每年至少应校验一次。
安全阀的校验一般应在锅炉运行状态下进行。
”二、电力工业部颁布的《电力工业锅炉压力容器监察规程》(DL612-1996)9.1.13 锅炉安装和大修完毕及安全阀经检修后,都应校验安全阀的起座压力。
带电磁力辅助操作机构的电磁安全阀,除进行机械校验外,还应做电气回路的远方操作试验及自动回路压力继电器的操作试验。
纯机械弹簧式安全阀可采用液压装置进行校验调整,一般在75%~80%额定压力下进行。
经液压装置调整后的安全阀,应至少对最低起座值的安全阀进行实际起座复核。
9.1.14 安全阀应定期进行放汽试验。
锅炉安全阀的试验间隔不大于一个小修间隔。
电磁安全阀电气回路试验每月应进行一次。
各类压力容器的安全阀每年至少进行一次放汽试验。
9.1.15 锅炉运行中禁止将安全阀解列。
9.1.16 安全阀未经校验的锅炉在点火启动和在安全阀校验的过程中应有严格的防止超压措施,并在专人监督下实施。
安全阀校验中,校验人员不得中途撤离现场。
三、国家电力公司颁布的《防止电力生产重大事故的二十五项重点要求》的规定:3.2.1 严防锅炉缺水和超温超压运行,严禁在水位表数量不足(指能正确指示水位的水位表数量)、安全阀解列的状况下运行。
3.2.4 锅炉超压水压试验和安全阀整定应严格按规程进行。
3.2.4.1 大容量锅炉超压水压试验和热态安全阀校验工作应制定专项安全技术措施,防止升压速度过快或压力、汽温失控造成超压超温现象。
3.2.4.2 锅炉在超压水压试验和热态安全阀整定时,严禁非试验人员进入试验现场。
安全阀校验规程安全阀校验规程一、目的安全阀是工业生产中一种重要的安全装置,用于保护设备和系统不因压力升高而造成危险。
为了确保安全阀的正常工作和可靠性,需要进行定期的校验和检测。
本规程的目的是明确安全阀校验的步骤和要求,以确保校验的准确性和操作的安全性。
二、适用范围本规程适用于所有使用安全阀的工业生产单位,包括但不限于石化、化工、能源、电力、冶金等行业。
三、校验方法1. 安全阀校验应在停产或停机状态下进行,确保设备和系统的平稳运行。
2. 校验前应对安全阀进行视检,确认其外观无破损或锈蚀。
3. 校验前需准备好标准压力表、温度计和校验记录表格。
4. 校验前应对校验设备进行检测,以确保其准确度和灵敏度。
5. 校验前应将安全阀的压力下降到低于校验压力,避免因校验压力过高损坏设备。
6. 校验时应分为静态校验和动态校验两个步骤。
四、静态校验1. 将标准压力表与待校验安全阀连接。
2. 将校验压力逐渐升高至标准要求的压力,记录相应的安全阀开启和关闭压力。
3. 根据校验压力与标准要求压力的差值,计算出相应的校验结果,并进行记录。
五、动态校验1. 将标准压力表与待校验安全阀连接。
2. 将标准样品压缩空气或氮气导入待校验安全阀。
3. 根据标准要求的压力值,逐渐增加样品压力,记录相应的安全阀开启和关闭压力。
4. 根据实测值和标准要求的压力值之间的差值,计算出相应的校验结果,并进行记录。
六、校验结果评价1. 根据校验结果与标准要求的偏差,对安全阀进行评估。
2. 校验结果应分为合格、基本合格和不合格三种情况。
- 合格:校验结果与标准要求完全一致。
- 基本合格:校验结果与标准要求有一定偏差,但不影响安全阀的正常工作。
- 不合格:校验结果与标准要求差异较大,需要进行修理或更换。
七、校验记录1. 对每次校验的安全阀,应填写相应的校验记录表格,包括但不限于校验时间、校验人员、校验结果等。
2. 校验记录应保存至少5年,作为工业生产单位的重要数据资料。
第1篇一、引言安全阀作为一种重要的安全保护装置,广泛应用于各种压力容器、管道和设备中,其作用是在设备或管道内压力超过设定值时,自动开启以排放过剩压力,防止设备或管道发生爆炸、泄漏等事故。
为确保安全阀的有效性和可靠性,我国制定了《安全阀校验规程》(以下简称《规程》),对安全阀的校验提出了明确的要求。
本文将详细介绍安全阀校验的最新规定。
二、安全阀校验的基本要求1. 校验周期根据《规程》要求,安全阀必须实行定期校验制度,每年至少校验1次。
对于关键设备、重要岗位的安全阀,应缩短校验周期,确保安全阀始终处于良好状态。
2. 校验人员安全阀校验应由具备相应资质的专业人员进行。
校验人员应熟悉安全阀的结构、原理和校验方法,掌握相关法规、标准和操作规程。
3. 校验设备校验安全阀应使用符合国家标准的校验设备,包括校验台、压力表、流量计、温度计等。
校验设备应定期进行检定和校准,确保其准确性和可靠性。
4. 校验环境安全阀校验应在适宜的环境条件下进行,如温度、湿度、照明等应符合相关要求。
三、安全阀校验的具体方法1. 离线校验离线校验是指将安全阀从设备或管道上拆卸下来,在校验台上进行校验。
具体步骤如下:(1)将安全阀安装在专用校验台上,确保安全阀与校验台连接牢固。
(2)调整校验台上的压力表,使其与安全阀的设定压力相符。
(3)打开校验台上的阀门,使介质进入安全阀,观察压力表指针是否达到设定压力。
(4)在设定压力下,观察安全阀是否开启,并记录开启压力。
(5)降低压力,观察安全阀是否关闭,并记录关闭压力。
2. 在线校验在线校验是指在不拆卸安全阀的情况下,对安全阀进行校验。
具体步骤如下:(1)将在线校验仪器与安全阀连接,确保连接牢固。
(2)调整校验仪器,使其与安全阀的设定压力相符。
(3)启动校验仪器,观察安全阀是否开启,并记录开启压力。
(4)关闭校验仪器,观察安全阀是否关闭,并记录关闭压力。
3. 升压式跳法升压式跳法是指在校验台上对安全阀进行升压,直至安全阀起跳,观察安全阀的开启压力。
安全阀校验规定(经典版)编制人:__________________审核人:__________________审批人:__________________编制单位:__________________编制时间:____年____月____日序言下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。
文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!并且,本店铺为大家提供各种类型的经典范文,如总结计划、党团报告、合同协议、策划方案、演讲致辞、规章制度、条据文书、教学资料、作文大全、其他范文等等,想了解不同范文格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample essays, such as summary plans, party and youth league reports, contract agreements, planning plans, speeches, rules and regulations, doctrinal documents, teaching materials, complete essays, and other sample essays. If you would like to learn about different sample formats and writing methods, please stay tuned!安全阀校验规定阀门是开闭件受外力下位于常闭情况,当设施或管线内的物质工作压力上升超出标准值时,根据向体系外排污媒介来预防管路或设施内空气工作压力高于明文规定数据的特别闸阀。
第1篇一、引言安全阀是压力容器、锅炉、管道等设备中重要的安全设施,其主要作用是在设备内部压力超过规定值时,自动打开以降低压力,防止设备因超压而造成事故。
为确保安全阀的有效性和可靠性,国家相关部门制定了安全阀的检验规定,以下将详细阐述安全阀的检验规定。
二、安全阀检验的目的1. 确保安全阀在设备运行过程中能够正常开启,降低压力,防止事故发生。
2. 检查安全阀的结构、性能、密封性等方面是否符合国家标准和行业规范。
3. 发现安全阀存在的缺陷,及时进行维修或更换,确保设备安全运行。
三、安全阀检验的依据1. 国家质量监督局锅炉压力容器监察局颁布的《蒸汽锅炉安全技术监察规程》2. 中华人民共和国国家发展和改革委员会发布的电力行业标准《电站锅炉安全阀应用导则》(DL/T959-2005)3. 国家劳动部颁发的《压力容器安全技术监察规程》4. 相关设备的生产厂家说明书和操作规程四、安全阀检验周期1. 安全阀的检验周期一般为一年,但根据实际情况,部分设备的安全阀检验周期可能有所不同。
2. 在役锅炉、压力容器等设备的安全阀每年至少应校验一次。
3. 每个小修周期应进行检查,必要时应进行校验或排放试验。
五、安全阀检验的内容1. 安全阀的结构、性能、密封性等方面的检查2. 安全阀的开启压力、回座压力、排放量等参数的测试3. 安全阀的铅封、标志、铭牌等标识的检查4. 安全阀与设备的连接部位的检查5. 安全阀的驱动机构、弹簧、杠杆等部件的检查6. 安全阀的排放管、排气管等部件的检查六、安全阀检验的方法1. 观察法:检查安全阀的外观、标识、连接部位等。
2. 测试法:使用专用仪器对安全阀的开启压力、回座压力、排放量等参数进行测试。
3. 现场校验法:在现场对安全阀进行校验,包括开启压力、回座压力、排放量等参数的测试。
4. 实验室检验法:将安全阀送至实验室进行检验,包括结构、性能、密封性等方面的检查。
七、安全阀检验的流程1. 制定安全阀检验计划,明确检验周期、检验内容、检验方法等。
安全阀校验标准规范安全阀是一种用于保护设备或系统免受过压的装置,它在压力超过设定值时自动打开,释放压力,以确保设备或系统的安全运行。
安全阀的正确校验和使用对于保障设备和人员的安全至关重要。
因此,安全阀的校验标准规范显得尤为重要。
一、安全阀校验的基本要求。
1. 校验人员必须具备相关的资质和技能,了解安全阀的工作原理和结构特点,熟悉校验标准规范。
2. 校验前应对安全阀进行全面检查,确保其外部无损坏,内部无异物,密封件完好无损。
3. 校验时需使用符合要求的校验设备和工具,确保校验的准确性和可靠性。
4. 校验过程中需严格按照标准规范操作,不得有任何疏漏和违规行为。
二、安全阀校验的具体步骤。
1. 检查安全阀的铭牌和技术文件,确认其参数和性能符合要求。
2. 对安全阀进行外观检查,包括阀体、阀盖、密封面、弹簧等部件的检查,确保无损坏和腐蚀。
3. 检查安全阀的密封性能,包括密封面的平整度和密封件的完好程度。
4. 使用校验设备对安全阀进行压力测试,确认其启闭压力与技术文件中的参数一致。
5. 对安全阀的启闭动作进行测试,确保其启闭灵活可靠,无卡滞和失效现象。
6. 根据校验结果,对安全阀进行调整或维修,直至其达到标准规范要求。
三、安全阀校验的注意事项。
1. 校验过程中应注意人身安全,严禁在高压状态下进行校验操作。
2. 校验设备和工具应经过严格的检定和校准,确保其准确可靠。
3. 校验人员需严格按照标准规范操作,不得擅自更改校验参数和方法。
4. 校验后应及时做好记录和归档工作,确保校验结果可追溯和查证。
四、安全阀校验的意义和作用。
1. 保障设备和系统的安全运行,避免因压力超载而导致的事故和损失。
2. 延长安全阀的使用寿命,减少维修和更换的频率,降低运行成本。
3. 提高安全阀的校验准确性和可靠性,确保其在关键时刻能够正常启闭。
4. 符合相关法律法规和标准要求,避免因未经校验而导致的违规和处罚。
总结,安全阀校验标准规范是保障设备和人员安全的重要保障措施,正确的校验操作和规范的标准要求对于安全阀的正常运行和长期稳定性具有重要意义。
安全阀校验规定
安全阀校验规定是指根据国家相关法律法规和技术标准要求,对安全阀进行定期校验并保持其正常运行。
下面是一
些常见的安全阀校验规定:
1. 定期检查:安全阀应定期进行外观检查和内部清洗,确
保无损伤和阻塞。
2. 校验周期:根据使用环境、工况和设备等因素,制定安
全阀的校验周期,通常为1-2年。
3. 校验方法:采用标准校验装置对安全阀进行全面校验,
包括启动压力、卸载压力、过流量和密封性等参数的检测。
4. 记录和报告:对每次安全阀校验进行详细记录,包括校
验日期、结果和处理情况等,并及时抄送给相关管理部门。
5. 故障处理:对于发现的安全阀故障或问题,应及时进行
处理和修理,确保其正常工作。
需要注意的是,安全阀的校验规定可能会因不同的行业、设备类型和国家标准而有所不同,具体的校验规定应根据相关法律法规和技术标准进行参考和执行。
安全阀校验标准规定
一、国家质量监督局锅炉压力容器监察局颁布的《蒸汽锅炉安全技术监察规程》
第146条“在用锅炉的安全阀每年至少应校验一次。
安全阀的校验一般应在锅炉运行状态下进行。
”
二、电力工业部颁布的《电力工业锅炉压力容器监察规程》(DL612-1996)
9.1.13锅炉安装和大修完毕及安全阀经检修后,都应校验安全阀的起座压力。
带电磁力辅助操作机构的电磁安全阀,除进行机械校验外,还应做电气回路的远方操作试验及自动回路压力继电器的操作试验。
纯机械弹簧式安全阀可采用液压装置进行校验调整,一般在75%~80%额定压力下进行。
经液压装置调整后的安全阀,应至少对最低起座值的安全阀进行实际起座复核。
9.1.14安全阀应定期进行放汽试验。
锅炉安全阀的试验间隔不大于一个小修间隔。
电磁安全阀电气回路试验每月应进行一次。
各类压力容器的安全阀每年至少进行一次放汽试验。
9.1.15锅炉运行中禁止将安全阀解列。
9.1.16安全阀未经校验的锅炉在点火启动和在安全阀校验的过程中应有严格的防止超压措施,并在专人监督下实施。
安全阀校验中,校验人员不得中途撤离现场。
三、国家电力公司颁布的《防止电力生产重大事故的二十五项重点要求》的规定:
3.2.1严防锅炉缺水和超温超压运行,严禁在水位表数量不足(指能正确指示水位的水位表数量)、安全阀解列的状况下运行。
3.2.4锅炉超压水压试验和安全阀整定应严格按规程进行。
3.2.4.1大容量锅炉超压水压试验和热态安全阀校验工作应制定专项安全技术措施,防止升压速度过快或压力、汽温失控造成超压超温现象。
3.2.4.2锅炉在超压水压试验和热态安全阀整定时,严禁非试验人员进入试验现场。
”第四章防止压力容器爆破事故
为了防止压力容器爆破事故的发生,应严格执行《压力容器安全技术监察规程》、《电力工业锅炉压力容器监察规程》(DL 612—1996)、《压力容器使用登记管理规则》以及其他有关规定,并重点要求如下:
4.1防止超压。
4.1.1 1根据设备特点和系统的实际情况,制定每台压力容器的操作规程。
操作规程中应明确异常工况的紧急处理方法,确保在任何工况下压力容器不超压、超温运行。
4.1.2各种压力容器安全阀应定期进行校验和排放试验。
4.1.3运行中的压力容器及其安全附件(如安全阀、排污阀、监视表计、联锁、自动装置等)应处于正常工作状态。
设有自动调整和保护装置的压力容器,其保护装置的退出应经总工程师批准,保护装置退出后,实行远控操作并加强监视,且应限期恢复。
4.1.4除氧器的运行操作规程应符合《电站压力式除氧器安全技术规定》(能源安保1199 1)709号)的要求。
除氧器两段抽汽之间的切换点,应根据《电站压力式除氧器安全技术规定》进行核算后在运行规程中明确规定,并在运行中严格执行,严禁高压汽源直接进入除氧器。
4.1.10单元制的给水系统,除氧器上应配备不少于两只全启式安全门,并完善除氧器的自动调压和报警装置。
4.1.11除氧器和其他压力容器安全阀的总排放能力,应能满足其在最大进汽工况下不超压。
4.3在役压力容器应结合设备、系统检修,按照《压力容器安全技术监察规程》和《电力工业锅炉压力容器监察规程》(DL 612—1996)的规定,实行定期检验制度。
四、中华人民共和国国家发展和改革委员会发布电力行业标准《电站锅炉安全阀应用导则》(DL/T959-2005)
8 安全阀的现场校验与调整
8.1安全阀的现场校验
8.1.1锅炉安装和大修完毕及安全阀经检修后,都应校验安全阀的整定压力。
8.1.2带电磁力或其他辅助操作机构的安全阀,除进行机械校验外,还应做电气回路的远方操作试验及自动回路压力继电器的操作试验。
8.2电站安全阀的现场校验方法一般采用在线热态校验,可分为用专门仪器(安全阀在线定压仪)校验和升压实跳校验。
升压实跳校验由于工作环境恶劣,起跳次数多,会带来密封面的损坏、噪音污染和校验时的安全性等问题。
8.2.1 纯机械弹簧式安全阀及碟形弹簧安全阀可使用安全阀在线定压仪进行校验调整。
校验调整可以在机组启动或带负荷运行的过程中(一般在60%~80%额定压力下)进行。
8.2.2首次经安全阀在线定压仪调整后的安全阀,应对最低起跳值的安全阀进行实际起跳复核,经复核,误差值在表5规定的整定压力偏差以内时,其他使用安全阀在线定压仪校验的安全阀可不必做实跳试验。
8.2.3使用的安全阀在线定压仪应保证与实跳值的误差在允许的范围内,并具有数据自动记录和处理功能,避免人为判断因素带来的误差。
安全阀定压仪与被测安全阀应具有一定的安全距离。
8.2.4安全阀在线定压仪所配的压力传感器和力值传感器应定期校验。
8.3在役电站锅炉安全阀每年至少应校验一次。
每一个小修周期应进行检查,必要时应进行校验或排放试验。
各类压力容器的安全阀每年应至少进行一次排放试验或在线校验。
8.4安全阀一经校验合格就应加锁或加铅封,并在锅炉技术登录簿或压力容器技术档案中记录。
五、国家质量监督检验检疫总局颁布的《安全阀维修人员考核大纲》(TSG ZF002-2005) “安全阀在线定压仪校验方式的设备构成、特点、工作原理、校验操作程序和校验方法、设备维修维护及其注意事项”。
