矿井主扇风机的性能测定扇风机制造厂提供的通风特性曲线,是根据不带扩散器的模型测定获得的,而实际运行的扇风机都带有扩散器;另外由于安装质量和运转磨损等原因,扇风机的实际运转性能往往与厂方提供的性能曲线不相符合。
因此,扇风机在正式运转之前和运转几年后,必须测定其个体特性曲线,以便有效地使用和管理好扇风机。
标签:矿井;扇风机;性能;测定扇风机性能测定的数据有:扇风机转速n、扇风机风压H、扇风机风量Q、电动机输入功率Nm、电动机效率nm,测出在风网风阻不同条件下上述参数值,即可计算并绘制出扇风机装置的H-Q、N-Q和η-Q曲线。
主要扇风机的性能测定,一般在矿井停产检修时进行,其内容包括:①确定扇风机工况调节的位置及方式;②确定风量、风压测定断面的位置及测定方法;③确定扇风机与电动机功率的测定方法;④确定扇风机与电动机转速的测定方法;⑤确定空气密度的测定方法;⑥安排测定前的准备工作与测定中的组织工作;⑦数据的记录、计算及特性曲线的绘制。
1.扇风机工况调节的位置及方式用调节风阻的方法来获得扇风机的不同工况。
测定前要因地制宜地制定测试方案,其总的要求是要选择风流稳定区作为测量风量和风压的地点,以便测出的数据准确可靠。
对于生产矿井,一般都是利用扇风机风硐进行测定,即在风硐的适当位置处设置木框架,用在木框架上敷设木板并靠扇风机吸力将其吸附在木框架上,通过缩小通风有效断面积以改变通风阻力来调节扇风机的工况,然后在木框架后一定距离的风流稳定区,测风速、风量和风压,同时测定电动机的功率及转速。
调节工况点的数目不应少于8~10个,以获得完整的特性曲线。
在轴流式扇风机风压特性曲线的“驼峰”区,工况点要适当加密,在稳定区测点可疏些。
2.扇风机风量的测定扇风机风量测定由式计算:在条件允许的情况下,应尽量将测风断面选择在工况点调节处与扇风机人口之间风硐直线段的风流稳定区;如果扇风机扩散器出风断面的速度分布比较均匀,也可在该处测量。
摘要矿井主通风机向井下提供新鲜风流,以冲淡并排出井下的毒性、窒息性和爆炸性气体和粉尘,保证井下风流的质量符合国家安全卫生标准,行成良好的工作环境,防止各种伤害和爆炸事故,它在矿井建设和生产期间始终占有非常重要的地位。
本矿井主通风机在线监测系统用于矿井主通风机性能参数的采集和结果处理。
系统可分为参数监测、数据通信与计算机数据处理与管理等部分,能对通风机的性能参数进行存储和管理、生成报表和绘制曲线,以帮助管理人员动态了解通风机的性能,对性能不能满足要求的通风机及时停止和更换,保证煤矿安全生产。
系统采用c# WinForm+SQL Server2000开发,界面简洁美观,功能齐全,能满足一般矿井的需求。
关键词:数据通信,矿井,主通风机,监测系统AbstractThe main mine ventilator on-line monitoring system provides fresh air flow to the underground mine to dilute and discharge of toxic under mine, suffocating and explosive gases and dust to ensure the quality of underground air flow in line with national safety and health standards, to line into a good working environment, to prevent all kinds of injuries and explosions accident . It always plays a very important role in mine construction and production.The main mine ventilator on-line monitoring system is used for gathering and processing the performance parameters of the main mine system can be divided into parameter monitoring, data communications and computer data processing and management performance parameters can be stored and managed, can be used to generate reports, and can be draw curves to help managers understand the dynamic performance of fans to stop and change those that can not meet the requirements timely to ensure safety production in coal mines.This system is developed using c # WinForm + SQL Server2000 with the simple and beautiful interface and complete functions,so that it can meet the needs of the general mine.Key words: data communication, mine ,main ventilator ,monitoring system目录1 前言 (1)课题研究的背景 (1)国内外研究现状 (1)主要研究内容 (3)2 系统规划 (5) (5) (6)3 系统分析与设计 (10)系统分析 (10)系统设计 (13)4 系统实现 (25)系统解决方案的选择 (25)编码规范 (29)程序设计规范 (30)功能模块实现 (31)5 系统测试与运行 (37) (37)系统运行和评价 (38)6 开发中所遇问题与开发总结 (41)开发中所遇问题 (41)开发总结与展望 (41)致谢 (43)参考文献 (44)附录1 外文原文 (45)附录2 中文译文 (52)1 前言课题研究的背景在井工采煤中,矿井通风是矿井生产系统的一个重要组成部分,只有在当矿井内建立与地面近似的大气条件时,采掘工作才能大规模地在深部进行。

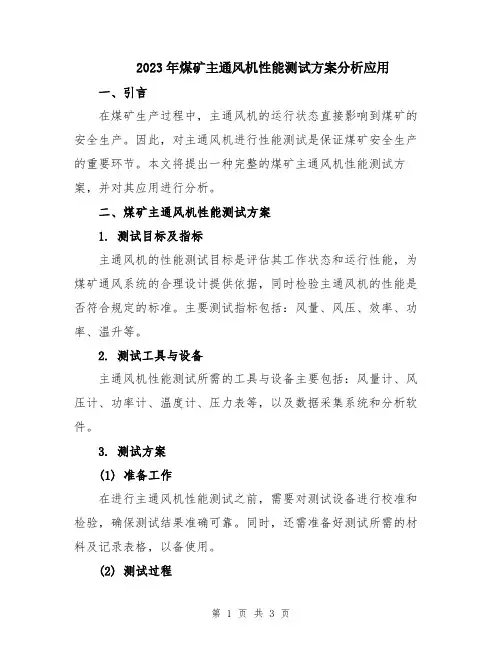

2023年煤矿主通风机性能测试方案分析应用一、引言在煤矿生产过程中,主通风机的运行状态直接影响到煤矿的安全生产。
因此,对主通风机进行性能测试是保证煤矿安全生产的重要环节。
本文将提出一种完整的煤矿主通风机性能测试方案,并对其应用进行分析。
二、煤矿主通风机性能测试方案1. 测试目标及指标主通风机的性能测试目标是评估其工作状态和运行性能,为煤矿通风系统的合理设计提供依据,同时检验主通风机的性能是否符合规定的标准。
主要测试指标包括:风量、风压、效率、功率、温升等。
2. 测试工具与设备主通风机性能测试所需的工具与设备主要包括:风量计、风压计、功率计、温度计、压力表等,以及数据采集系统和分析软件。
3. 测试方案(1) 准备工作在进行主通风机性能测试之前,需要对测试设备进行校准和检验,确保测试结果准确可靠。
同时,还需准备好测试所需的材料及记录表格,以备使用。
(2) 测试过程主通风机性能测试的过程一般包括以下几个步骤:a. 测试前准备:关闭其它风机、封堵冷风口、检查管道及阀门。
b. 测试风量:通过风量计测量主通风机的风量。
可采用静态法或动态法进行测试。
c. 测试风压:通过风压计测量主通风机的风压。
d. 测试效率:通过测量主通风机的输入功率和输出功率,计算其效率。
e. 测试功率:通过功率计测量主通风机的输入功率。
f. 测试温升:通过温度计测量主通风机的进出风口温度差,计算温升。
(3) 测试数据分析与评估将测试所得的数据输入到数据采集系统中,通过分析软件对数据进行处理和评估。
根据所得结果,对主通风机的性能进行分析和判断,判断其是否符合规定的标准要求。
三、方案应用分析1. 实际应用情况煤矿主通风机性能测试方案在实际应用中,可以帮助煤矿企业全面了解主通风机的运行状态和性能指标,及时发现问题并采取相应的措施。
通过对主通风机性能进行测试,可以确保煤矿通风系统的正常运行,保证工人的安全生产。
2. 优势与不足该方案的优势在于:操作简便,测试数据准确可靠,适用于不同类型的主通风机。

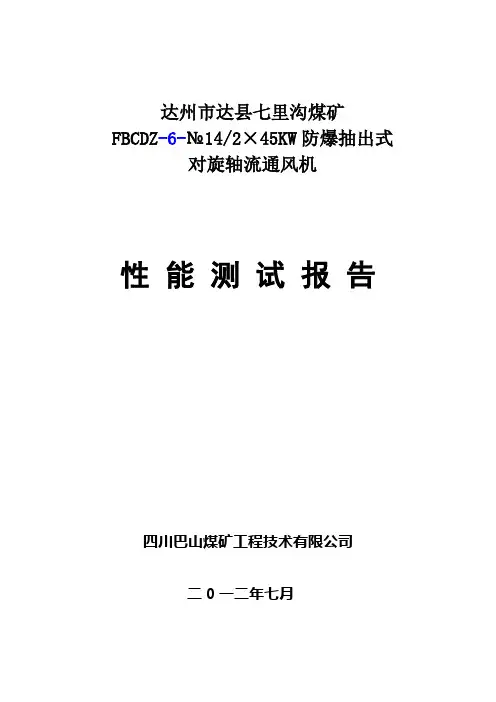

达州市达县七里沟煤矿FBCDZ-6-№14/2×45KW防爆抽出式对旋轴流通风机性能测试报告四川巴山煤矿工程技术有限公司二0一二年七月测试人员名单一、前言达州市达县七里沟煤矿2台FBCDZ-6-№14/2×45KW型矿用防爆轴流式通风机是由四川博通矿用风机有限公司2011年1月制造,于2011年3月安装竣工并投入使用,其中1台正常工作,1台备用。
为评估该矿2台主要通风机选型是否合理,安装质量是否符合技术要求,根据《煤矿安全规程》和《设备管理规程》等有关规定,四川巴山煤矿工程技术有限公司受达州市达县七里沟煤矿委托,于2012年7月9日对达县七里沟煤矿的2台FBCD Z№14/2×45KW型矿用防爆轴流式通风机进行了性能测试。
本次风机性能测试,风机叶片工作角度调整需先将风机一级、二级叶轮筒体利用轨道断开后方可进行,由于需要大量时间且该矿技术人员缺少,因此本次性能测试只测试通风机出厂工况叶片工作角度(43°/35°)。
通过通风机综合测试仪得到的参数、P—Q曲线与厂家提供的P—Q曲线进行变化趋势比较,即对风机性能做出评估。
二、测试中使用的仪器仪表TF—3B通风机综合测试仪符合AQ1011-2005《煤矿在用主通风机性能安全检测检验规范》要求。
其技术指标如下:●风速:0.6 m/s~35 m/s 精度:±2%●温度:-40℃~85℃精度:±0.4℃●湿度:10~90%RH 精度:±3%0~100%RH 精度:±5%●大气压力:0~200kPa 精度:±0.5%●静压:0~10kPa 精度:±0.5%●差压:0~2kPa 精度:±0.5%●功率:交流电压65~750V 交流电流0.5~500A 精度:±1%三、确定测定方案1、通风机测定方案的确定根据通风机的测试原理,改变工况意味着改变网络的通风阻力。

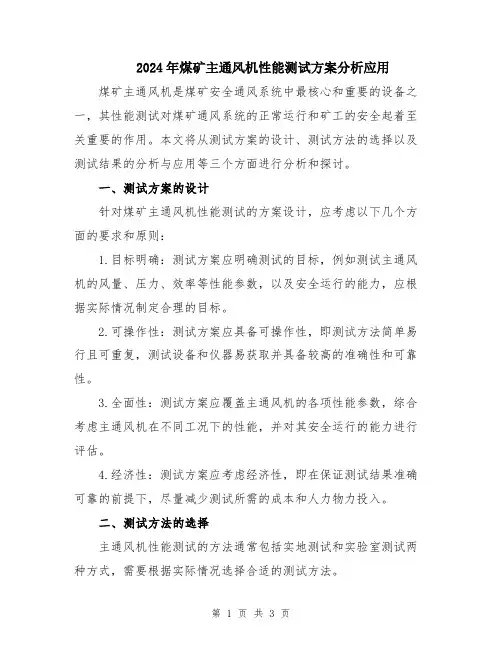

2024年煤矿主通风机性能测试方案分析应用煤矿主通风机是煤矿安全通风系统中最核心和重要的设备之一,其性能测试对煤矿通风系统的正常运行和矿工的安全起着至关重要的作用。
本文将从测试方案的设计、测试方法的选择以及测试结果的分析与应用等三个方面进行分析和探讨。
一、测试方案的设计针对煤矿主通风机性能测试的方案设计,应考虑以下几个方面的要求和原则:1.目标明确:测试方案应明确测试的目标,例如测试主通风机的风量、压力、效率等性能参数,以及安全运行的能力,应根据实际情况制定合理的目标。
2.可操作性:测试方案应具备可操作性,即测试方法简单易行且可重复,测试设备和仪器易获取并具备较高的准确性和可靠性。
3.全面性:测试方案应覆盖主通风机的各项性能参数,综合考虑主通风机在不同工况下的性能,并对其安全运行的能力进行评估。
4.经济性:测试方案应考虑经济性,即在保证测试结果准确可靠的前提下,尽量减少测试所需的成本和人力物力投入。
二、测试方法的选择主通风机性能测试的方法通常包括实地测试和实验室测试两种方式,需要根据实际情况选择合适的测试方法。
1.实地测试:实地测试是指在煤矿现场对主通风机进行测试,通过直接测量实际运行中的风量、压力等性能参数来评估主通风机的性能。
实地测试的优势在于测试结果较为真实可靠,但其缺点是测试条件较为复杂,测试过程中容易受到外界因素的影响。
在实地测试中,可以使用干湿球温度计、流量计、压力计等仪器来进行测量。
2.实验室测试:实验室测试是指将主通风机取出并放置在实验室中进行测试,通过模拟不同工况下的运行来评估主通风机的性能。
实验室测试的优势在于测试条件较为稳定,测试过程中可以对各种参数进行精确控制,但其缺点是测试结果与实际运行情况可能存在一定的误差。
在实验室测试中,可以使用风洞、流量计、压力计等设备来进行测量。
三、测试结果的分析与应用测试方案的最终目标是得到准确可靠的测试结果,并通过对测试结果的分析与应用来评估主通风机的性能以及安全运行的能力。

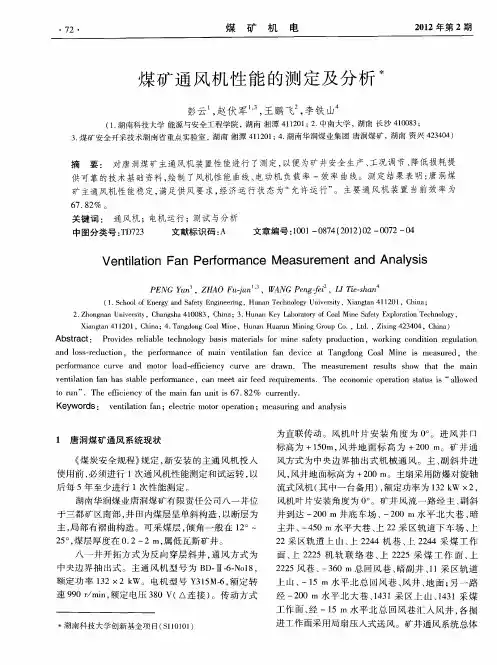

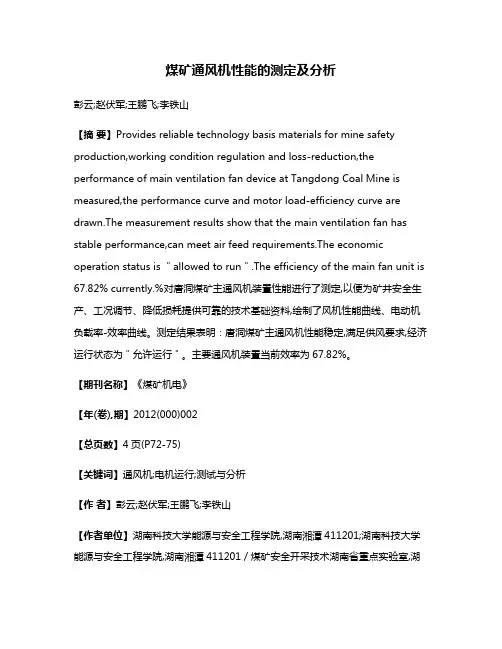

煤矿通风机性能的测定及分析彭云;赵伏军;王鹏飞;李铁山【摘要】Provides reliable technology basis materials for mine safety production,working condition regulation and loss-reduction,the performance of main ventilation fan device at Tangdong Coal Mine is measured,the performance curve and motor load-efficiency curve are drawn.The measurement results show that the main ventilation fan has stable performance,can meet air feed requirements.The economic operation status is "allowed to run".The efficiency of the main fan unit is 67.82% currently.%对唐洞煤矿主通风机装置性能进行了测定,以便为矿井安全生产、工况调节、降低损耗提供可靠的技术基础资料,绘制了风机性能曲线、电动机负载率-效率曲线。
测定结果表明:唐洞煤矿主通风机性能稳定,满足供风要求,经济运行状态为"允许运行"。
主要通风机装置当前效率为67.82%。
【期刊名称】《煤矿机电》【年(卷),期】2012(000)002【总页数】4页(P72-75)【关键词】通风机;电机运行;测试与分析【作者】彭云;赵伏军;王鹏飞;李铁山【作者单位】湖南科技大学能源与安全工程学院,湖南湘潭411201;湖南科技大学能源与安全工程学院,湖南湘潭411201/煤矿安全开采技术湖南省重点实验室,湖南湘潭411201;中南大学,湖南长沙410083;湖南华润煤业集团唐洞煤矿,湖南资兴423404【正文语种】中文【中图分类】TD723《煤炭安全规程》规定,新安装的主通风机投入使用前,必须进行1次通风机性能测定和试运转,以后每5年至少进行1次性能测定。

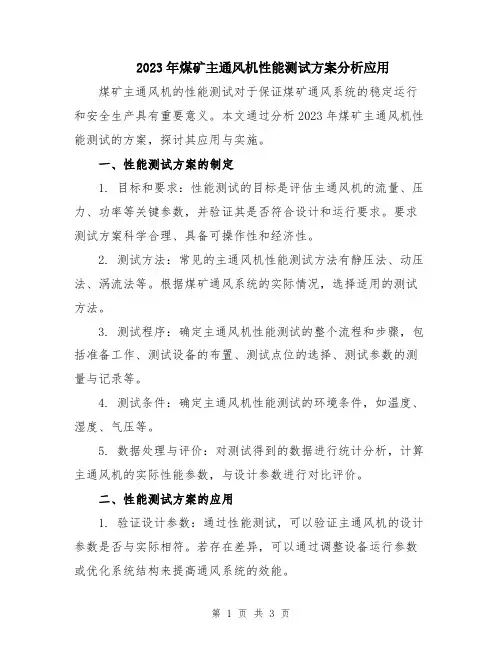

2023年煤矿主通风机性能测试方案分析应用煤矿主通风机的性能测试对于保证煤矿通风系统的稳定运行和安全生产具有重要意义。
本文通过分析2023年煤矿主通风机性能测试的方案,探讨其应用与实施。
一、性能测试方案的制定1. 目标和要求:性能测试的目标是评估主通风机的流量、压力、功率等关键参数,并验证其是否符合设计和运行要求。
要求测试方案科学合理、具备可操作性和经济性。
2. 测试方法:常见的主通风机性能测试方法有静压法、动压法、涡流法等。
根据煤矿通风系统的实际情况,选择适用的测试方法。
3. 测试程序:确定主通风机性能测试的整个流程和步骤,包括准备工作、测试设备的布置、测试点位的选择、测试参数的测量与记录等。
4. 测试条件:确定主通风机性能测试的环境条件,如温度、湿度、气压等。
5. 数据处理与评价:对测试得到的数据进行统计分析,计算主通风机的实际性能参数,与设计参数进行对比评价。
二、性能测试方案的应用1. 验证设计参数:通过性能测试,可以验证主通风机的设计参数是否与实际相符。
若存在差异,可以通过调整设备运行参数或优化系统结构来提高通风系统的效能。
2. 监测设备状况:主通风机性能测试可以及时了解设备的运行状况,如是否存在性能衰减、损耗过大等问题,为设备的维护保养和优化提供依据。
3. 评估安全风险:主通风机性能测试可以评估通风系统的安全性能,如是否能满足火灾防护、瓦斯抽采等关键要求,以及在不同工况下的可靠性和稳定性。
4. 指导采煤工作:通过主通风机性能测试,可以确定其最大流量和最大功率等工作条件,为煤矿的采煤作业提供技术支持和保障。
三、性能测试方案的实施1. 预先准备:确定测试日期、地点和参与人员,编制测试计划和方案,准备所需的测试设备和仪器,及时沟通协调相关部门与单位。
2. 测试操作:按照测试方案的要求,组织人员进行现场测试操作,确保测试过程的顺利进行,遵守安全操作规程和注意事项。
3. 数据处理:将测试得到的数据进行整理和处理,计算主通风机的各项性能参数,制作测试报告和分析结论。

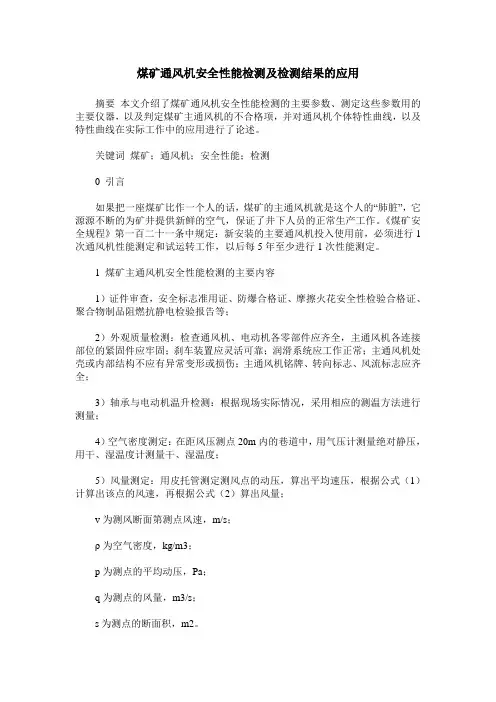

煤矿通风机安全性能检测及检测结果的应用摘要本文介绍了煤矿通风机安全性能检测的主要参数、测定这些参数用的主要仪器,以及判定煤矿主通风机的不合格项,并对通风机个体特性曲线,以及特性曲线在实际工作中的应用进行了论述。
关键词煤矿;通风机;安全性能;检测0 引言如果把一座煤矿比作一个人的话,煤矿的主通风机就是这个人的“肺脏”,它源源不断的为矿井提供新鲜的空气,保证了井下人员的正常生产工作。
《煤矿安全规程》第一百二十一条中规定:新安装的主要通风机投入使用前,必须进行1次通风机性能测定和试运转工作,以后每5年至少进行1次性能测定。
1 煤矿主通风机安全性能检测的主要内容1)证件审查,安全标志准用证、防爆合格证、摩擦火花安全性检验合格证、聚合物制品阻燃抗静电检验报告等;2)外观质量检测:检查通风机、电动机各零部件应齐全,主通风机各连接部位的紧固件应牢固;刹车装置应灵活可靠;润滑系统应工作正常;主通风机处壳或内部结构不应有异常变形或损伤;主通风机铭牌、转向标志、风流标志应齐全;3)轴承与电动机温升检测:根据现场实际情况,采用相应的测温方法进行测量;4)空气密度测定:在距风压测点20m内的巷道中,用气压计测量绝对静压,用干、湿温度计测量干、湿温度;5)风量测定:用皮托管测定测风点的动压,算出平均速压,根据公式(1)计算出该点的风速,再根据公式(2)算出风量;v为测风断面第测点风速,m/s;ρ为空气密度,kg/m3;p为测点的平均动压,Pa;q为测点的风量,m3/s;s为测点的断面积,m2。
6)风压测定:抽出式通风测压断面应选定在风机入风口;压入式通风(无引风道)测压断面应选定在扩散器出口;7)转速测定:利用转速表对电动机和通风机分别进行测定;8)电参数测定:用电功率测定电动机的电参数,用绝缘电阻表测定电动机的绝缘电阻,用接地电阻表测定电动机的接地电阻;9)通风机的功率、效率测定:通过机械传动效率、电动机效率、电动机功率等参数计算得出;10)噪声测定:用声级计在扩散器出口进行测试;11)径向间隙:用塞尺进行测试;12)振动测试:用巡检仪在风机、电机轴承座的径向、相互垂直方向上以及轴向上分别进行测试;2 煤矿主通风机检测结果2.1 判定不合格项凡检验发现下列情况之一者,判定此风机为不合格。
矿井主要通风机的性能测定【摘要】测定主要通风机装置性能时,测定的内容与主要通风机的工作方式密切相关,本文主要阐述了矿井主要通风机的风速(风量)的测定、静压的测定、通风机输入功率的测定、通风机转速的测定和大气参数的测定等技术问题。
【关键词】矿井;主要通风机;性能;测定通风机出厂时的特性曲线一般是制造厂家按同类风机模型试验的资料按比例定律换算求得的,一般不单独进行测定,因此,一般不可作为个体特性曲线使用。
加上风机安装的质量差异、加装扩散器及使用中的磨损和锈蚀等因素,主要通风机的性能会出现变化。
为掌握运转条件下通风机的实际性能,安全高效使用好通风机,《煤矿安全规程》规定:新安装的主要通风机在投入使用前。
要进行一次通风机性能测定和试运转工作,以后每五年至少进行一次性能测定。
测定主要通风机装置性能时,测定的内容与主要通风机的工作方式密切相关,对抽出式主要通风机装置要测定每一个工况点的静压、风速、电动机的功率、通风机的转速和大气参数等;对压入式主要通风机装置要测定每一个工况点的全压、风速、电动机的功率、通风机的转速和大气参数等。
1、风速(风量)的测定(1)测量静压差法通风机装置性能测定仪配备的静压差测风法是运用伯诺里方程推导出来的一种测风方法。
现以GAF通风机结构为例说明其原理。
图1为GAF通风机整流环处的结构示意图,利用其整流罩导致的入风侧风流断面的面积差即可采用静压差原理测风。
其他类型的通风机,只要风流较稳定并能在入风侧找到两个面积差较大、相距不太远的测风(引压)断面,都能采用该方法测量。
此方法测量通风机风量适用在通风机入口有一段平直的风道,并断面收缩均匀。
具备这类条件的通风机主要有GAF、BDK系列的通风机装置。
与在风硐中布置多只风速传感器测风相比,它们准备工作方便,安装工作量较小,测定数据较为稳定,在条件具备时要优先使用这种方法。
(2)风表测量法选择在通风机进风口前或出风口风流稳定的直线段,使用多个风速传感器测定出风流断面的平均风速。
浅谈煤矿在用主通风机性能主要参数检测技术摘要:煤矿主通风机是煤矿企业生命呼吸的喉咙,它正常运转决定着整个矿井正常生产,在矿山安全生产中占据重要的地位。
通风机长期运行中,其通风部件与气流相互作用而产生磨损,井下气体中的固体煤尘介质及水蒸气混合使通风部件积尘、积垢,上述这些情况都会导致通风机性能参数发生变化。
为了提高煤矿在用主通风机系统安全检测检验结果的科学性、准确性,结合多年来的现场检测工作实践经验,本文主要对通风机性能主要参数:风量(风速)、风压、功率的测定方法进行了介绍和分析,对煤矿在用主通风机系统安全检测检验工作的技术能力提高有一定的促进作用。
关键词:主通风机性能检测技术风量(风速) 风压功率固定设备引言:主通风机是煤矿四大固定设备之一,担负着向井下输送新鲜空气,排出有毒有害气流的重任,实际掌握性能运行参数是关键。
如性能主要参数测试不准确,不能满足矿井通风实际要求,会造成井下风量不足,严重时会发生井下人员窒息、瓦斯爆炸、火灾等重大安全生产事故。
因此,测试参数准确性、方法的正确选择正确性是非常关键、重要的步骤。
1、主通风机性能检测条件要求(1)、人员要求检测工作负责人应由在测试技术方面有丰富经验的技术人员担任,一般检测人员应由具有一定检测专业知识并能够对矿井主通风机检验进行熟练操作的人员担任。
(2)、检测条件要求在通风机至风量和风压测量面之间的通风道没有明显的内、外漏风现象。
通风机进、出口之间不得存在未规定的气体循环。
为保证实验操作人员安全及机器免受损坏所采取的措施,不应对通风机的气动性能有任何影响。
2、通风机主要参数测定(1)、测风断面选择风量测定是否准确精度高低主要取决于测风断面上的风流速度分布是否稳定。
通常轴流式风机,测风断面一般选择在集风器与一级叶片之间机体的平直段的环形断面上,该断面风流属于稳流层,风流稳定、风速较大且分布比较均匀。
在风机入风侧确实没有合适的测风断面,也可选择在出风侧,测风断面可布置在环形扩散器出口断面。
二号井主扇性能测定方法及结果分析【摘要】介绍了利用先进的检测设备及仪器进行主扇性能测定的方法,并对结果进行分析,提出了相应的建议。
【关键词】主扇性能测定方法分析一、二号井主扇性能测试方法介绍二零零七年九月二日煤矿委托陕西煤矿安全装备检测中心对二号井煤矿1#风井的两台主扇进行了性能测试,本次性能测试采用了TF-3通风机综合测试仪等先进的检测设备仪器,方法科学简单。
在不影响矿井正常通风的情况下顺利完成了各项检测任务,本文在此将测定方法介绍给大家共同交流分享。
(一)主扇风机技术参数风机名称:弯掠组合正交隔爆对旋轴式主通风机;风机型号:BD-Ⅱ-8-№28;叶片角度:-5°-2.5°0°+2.5°+5°;风压:1000-3700Pa;风量:210-140m3/s;转速:743r/min;电机型号:YBF630S-8;功率:2×500Kw;额定电压:10000V;额定电流:38.1A;出场编号:1#:051004,2#:051003;出厂日期:2005年10月;生产厂家:湖南湘潭平安电器集团有限公司。
(二)测试准备工作1.对于新安装的通风机,应在试运转正常24小时后,投入正式运行之前进行测定,以获得其实际性能曲线。
2.测定前应检查通风机、电动机各零部件是否齐全,装备是否紧固,运行是否正常,以保障在测定过程中通风机能安全运行。
2.通风机进风口或出风口至风量、风压测定断面之间应无明显漏风,以确保测定工作的准确性。
4.引风道、风硧内应无杂物堆积和积水,以免损坏通风机和测定仪表。
5.为保障测定人员安全及防止机器免受损失所采取的安全措施,应对通风机的空气动力性能无影响。
(三)测试方案及方法1.负压的测定利用主扇房原有静压监控装置测定。
通过传压管接至TF-3通风机综合测试仪的负压传感器上来测定风机进风口的相对静压。
2.风量的测定(1)基本要求a.进风道有较长距离的平直地段;b.风流比较稳定,流畅分布较规则;c.测风断面的风量应是通过风机的风量,或者测风断面与通风机之间基本无漏风。
浅析煤矿主要通风机检测技术作者:高领来源:《科学与技术》2018年第06期摘要:测定煤矿矿井主要通风机装置性能时,是结合主要通风机的工作方式进行检测,论文针对煤矿主通风机的风速(风量)的测定、静压的测定、通风机输入功率的测定、通风机转速的测定和大气参数的测定等技术问题,并对煤矿矿井通风机振动故障进行了详细分析,分析出了通风机螺栓松动和通风机叶片损坏是煤矿矿井通风机振动的主要原因。
关键词:煤矿;主要通风机;性能;测定0 序言煤矿矿井通风机厂家按照其模型试验,按照试验结果的比例换算进行特征曲线的绘制,一般来说是不会单独进行通风机的性能测定,正是因为这个原因,厂家提供的特征曲线并不能作为个体的特征直接使用。
由于通风机在安装上会出现质量的差异或者在安装扩散器的时候在使用过程中会出现不可避免的磨损以及腐蚀的原因,通风机的性能会随着使用时间的增加出现性能的减弱。
正是由于这些原因,为了提高通风机的使用安全性,对通风机性能的测定变得尤为重要。
根据通风机的工作方式相结合进行其性能的测试,对于抽出式通风机的测定项目包括:风速、通风机的转速、电动机功率、工点的静压以及大气参数等指标;针对压入式通风机的测定项目一般来说和和抽出式的测定项目保持一致,区别点在于压入式通风机对工点压力测定应该是全压测定,而不是紧对静压进行测定。
1 通风机风量和风速的检测1.1 静压差法检测静压差测风法是通过通风机的装置进行测定,并通过伯努利方程进行推导出来的方法。
以GAF型号的通风机结构为例进行该方法的测定原理说明,GAF型通风机是通过利用它的整流罩引起的入风侧的风流断面面积差通过采用静压差的原理进行风压的测定。
该方法实用性广,对于风流稳定的通风机,如果在入风的两侧面积差比较大,而且相距不远的情况下,都能运用该方法进行测定。
静压差测风法的操作原理是在通风机的入风口留一道平直的风道,并且该断面具有收缩均匀的特征。
BDK和GAF系列的通风机都具备该类特征,该方法与在风硐里面布置许多的风速传感器进行测定风压相比较,具有安装简单、准备工作很方便、对测定的风压数据精确度和稳定性较高的特点,在具备相应的条件时,可以优先选取该种方法。
浅析矿井主要通风机性能检测方法的选择与实践发布时间:2021-07-21T17:25:12.903Z 来源:《城镇建设》2021年3月8期作者:曹忠宝[导读] 本文着手于检测主要通风机工作性能的前提条件曹忠宝14031119800516**** 山西太原 030000摘要:本文着手于检测主要通风机工作性能的前提条件,探讨检测方式及方案的确定,进一步提出性能检测的实践过程,包括采集实地参数数据、绘制特性曲线等。
以期为业内人士提供参考。
关键词:矿井;主要通风机;检测引言:根据煤矿行业的相关安全管理标准,在危险性较高的矿井中,每年都至少安排一回性能检测,其余低风险的矿井也需每隔三年组织一次。
主要通风机交付时,生产商会提供机组说明书,但实际上,和机组现实情况还有一定差别。
一、矿井主要通风机的性能检测前提条件在开展检测活动前,需要完成一系列的准备及确认任务,奠定前提基础。
首先,检查监测监控设备是否完备,以及系统安全防护及输电系统的稳定性,确保可以满足双回路供电。
同时电网需达到主风机检测活动的用电条件,恰当整定。
多台风机一同工作中,不能由于功率过大等问题,出现跳闸的情况。
其次,机组中关键运行及受力的部分,需先实行验伤处理,确认机组各项指标合格,提供的验伤报告需处于限定期限内。
具体需要验伤的部件为风叶与主轴。
再次,矿井方面的相关工作者需在正式进行检测活动前,完成全面的安全防护举措,必要时应当安排停产,以保障检测结果的准确性。
假设不能停产,也应落实有效措施,比如针对突发停风且不理立即打开情景的应急举措。
此外,为确保检测期间,所有工作者人身安全和机组设备的完整性,同样需策划管理防护方案,以免干扰到机组性能数据。
最后,在检测过程中,假设安排两台风机一同工作,需要把实际生产机组与被检测风机分割开,且不能出现循环风[1]。
二、检测矿井主要通风机性能的方法选择关于通风机性能的检测,应变能是借助专业仪器,测量风量、压力、转速等多项工作数据,以此评估通风机的工作性能。
煤矿通风设计论文煤矿通风论文:谈煤矿井下通风管理与信息系统摘要通风安全管理信息系统是用系统科学的观点,基于现代安全管理理论,以计算机和现代通讯技术为基本信息处理手段和传输工具的、能为管理决策提供信息服务的信息系统。
它是由人与计算机组成的,能进行通风安全管理信息的收集、传递、储存、加工、分析和利用的系统。
关键词:井下通风管理信息管理系统矿井通风管理是矿井生产过程中重要管理内容。
通风状况直接影响到井下工人的生命安全和生产效率、经济效益。
因此,要针对现场实际情况,解决相关的矿井通风技术难题,从系统安全角度出发,提高通风管理的整体水平。
1加强通风安全管理1. 1计划管理在通风安全管理工作中预先的计划管理处于首要位置,主要包括以下内容:(1)计划编制:编制计划的主要依据是国家安全生产方针、矿井生产发展计划、技术装备、技术水平及通风安全技术资料。
计划可分为中长期计划、年度计划和月计划。
(2)计划落实:根据计划要求合理分配资金、人力、物力,认真贯彻落实,无特殊条件变化应确保计划实现。
(3)计划检查、总结和分析:每期计划执行中和结束后要进行检查、分析和总结,对事故隐患及计划存在的问题及时解决,并对下期计划进行全面安排,提出保证计划完成的措施。
(4)计划调整:如果计划在实施的过程中遇到地质条件变化、资金或设备不能到位,采取措施后仍不能解决时,可适当调整计划,但必须满足安全生产需要。
1. 2技术管理(1)技术文件和技术资料管理:图纸要齐全,反映实际情况。
每个矿井必须有通风系统图、通风网络图和防尘管路布置图,对于有监测系统、煤矿防火灌浆和瓦斯抽放系统的矿井,要有监测系统图、防火灌浆和瓦斯抽放管路系统图等,技术数据要齐全。
需要收集、储存的数据有主要井巷的通风参数,如长度、断面、风阻;煤矿中煤层瓦斯含量,瓦斯相对涌出量,瓦斯绝对涌出量,瓦斯地质资料,煤层的自燃倾向性鉴定资料,自然发火期统计资料,煤层的最短自然发火期等;主要通风机的性能曲线,局部通风机的型号及其性能参数。
当代化工研究GSModem Chemical Reseamh O h 2020・21技术应用与研究煤矿在用主通风机系统安全检测检验实践研究*王静(山西省煤炭工业厅煤炭资源地质局山西030045)摘耍:本文主要分析煤矿在用主通风机系统在进行安全检测的过程中存在的主要问题,据此提出相应的解决办法以及在开展安全检测的过程中需要注重的内容,以此来保证煤矿在用主通风机系统安全检测检验工作能顺利推进,保证煤矿在用主通风机系统的安全稳定运行,从而保证煤矿生产的安全性,以此推动煤矿正常稳定发展。
关键词:在用主通风机系统;安全检测;研究中图分类号:TD文献标识码:AStudy on Safety Inspection Practice of Main Fan System in Coal MineWang Jing(Coal Resources Geology Bureau of Shanxi Provincial Coal Industry Department,Shanxi,030045) Abstructz This paper mainly analyzes the main problems existing in the process of s afety inspection of m ain ventilator system used in coal mine,and p uts f orward corresponding solutions and contents needing attention in the p rocess of s afety inspection,so as to ensure the smooth progress ofsqfety inspection ofmain ventilator system used in coal mine,ensure the safe and stable operation of m ain ventilator system used in coal mine,ensure the safety of c oal mine p roduction and p romote the normal and stable development of c oal mine.Key words:main ventilator system in use;safety inspectionstudy保证煤矿在用主通风机系统安全检测工作能顺利开展,以及在这个过程中保证其安全检测检验实验结果的准确性和科学性,是保证煤矿安全生产的重要内容。
矿井主要通风机的性能测定
【摘要】测定主要通风机装置性能时,测定的内容与主要通风机的工作方式密切相关,本文主要阐述了矿井主要通风机的风速(风量)的测定、静压的测定、通风机输入功率的测定、通风机转速的测定和大气参数的测定等技术问题。
【关键词】矿井;主要通风机;性能;测定
通风机出厂时的特性曲线一般是制造厂家按同类风机模型试验的资料按比例定律换算求得的,一般不单独进行测定,因此,一般不可作为个体特性曲线使用。
加上风机安装的质量差异、加装扩散器及使用中的磨损和锈蚀等因素,主要通风机的性能会出现变化。
为掌握运转条件下通风机的实际性能,安全高效使用好通风机,《煤矿安全规程》规定:新安装的主要通风机在投入使用前。
要进行一次通风机性能测定和试运转工作,以后每五年至少进行一次性能测定。
测定主要通风机装置性能时,测定的内容与主要通风机的工作方式密切相关,对抽出式主要通风机装置要测定每一个工况点的静压、风速、电动机的功率、通风机的转速和大气参数等;对压入式主要通风机装置要测定每一个工况点的全压、风速、电动机的功率、通风机的转速和大气参数等。
1、风速(风量)的测定
(1)测量静压差法
通风机装置性能测定仪配备的静压差测风法是运用伯诺里方程
推导出来的一种测风方法。
现以gaf通风机结构为例说明其原理。
图1为gaf通风机整流环处的结构示意图,利用其整流罩导致的入风侧风流断面的面积差即可采用静压差原理测风。
其他类型的通风机,只要风流较稳定并能在入风侧找到两个面积差较大、相距不太远的测风(引压)断面,都能采用该方法测量。
此方法测量通风机风量适用在通风机入口有一段平直的风道,并断面收缩均匀。
具备这类条件的通风机主要有gaf、bdk系列的通风机装置。
与在风硐中布置多只风速传感器测风相比,它们准备工作方便,安装工作量较小,测定数据较为稳定,在条件具备时要优先使用这种方法。
(2)风表测量法
选择在通风机进风口前或出风口风流稳定的直线段,使用多个风速传感器测定出风流断面的平均风速。
如ksc系列通风机装置性能测定仪,共配备16只杯式风速传感器,风硐的断面一般为矩形,要按测风断面大小把其分为3×3、3×4或4×4个等面积矩形,使每个矩形断面的面积不超过1~1.5m2,并分别安装九只、十二只或十六只风速传感器以测定此断面的平均风速。
(3)速(动)压测量法
这种方法即皮托管测量风量法。
按选定测风断面的大小和流速分布情况,将测风断面等分成几个小面积块(或环),在每个小面积块(或环)的面积中心布置皮托管,测各点速压,求断面的平均风速,算风量。
测定时要合理选择测风断面。
风量测定精度的高低主要取决于测风断面上的速度分布稳定状况。
在使用轴流式通风机时,测风断面选择在集风器与一级叶片之间筒体的平直段的环形断面上。
此断面风流稳定、风速较大且分布均匀。
如果在风机入风侧没有合适的测风断面,就选择在出风侧,测风断面布置在环形扩散器出口断面。
使用离心式风机时,测风断面可布置在通风机出口分扩散器内的平直段上。
保持距通风机出口较大的距离。
外接扩散器出口断面,风流不稳定,不宜测风。
2、静压的测定
静压测定的位置,要在工况调节处与通风机入口之间直线风硐内的风流稳定区段设置引压端口,尽可能接近通风机,准确反映通风机的相对静压值,引出的压力接入u型水柱计或测定仪器的负压传感器。
3、通风机输入功率的测定
主要通风机的轴功率是通过测量电动机的耗电功率并按不同损耗和效率经计算求得的。
在测量时要采用精度较高的电流表、电压表、功率因数表测量各参数并进行计算,或采用电参数综合测量仪器直接测得。
以上通风机装置性能测定仪上配备的电参数测量传感器,在测定时仅需把电机配电柜中电压、电流互感器的二次回路信号引入传感器即可。
4、通风机转速的测定
主要通风机的实际转速可用机械转速表和红外转速测量仪(图
2)直接测量。
在通风机装置性能测定仪中的转速测量是由转速传感器来完成。
5、大气参数的测定
大气参数要尽可能在测压处测定,如不具备条件要在进风口处测量。
测量的主要参数有温度、相对湿度和大气压力,并计算出空气的密度。
可采取人工测量,也可由相应的传感器采集测量。
也可按照实际需要,对风机的噪声、轴温、振动等参数实施测量。
参考文献
[1]彭新荣等.矿井主要通风机性能测定技术分析.机电产品开发与创新,2007.4
[2]高国全.矿井主要通风机性能测定的几个问题.煤炭技术,2009.4
[3]宋祥生.清镇煤矿主通风机性能测定及分析.价值工程,2012.18
[4]程根银等.徐庄煤矿主要通风机性能测定及分析研究.中国安全科学学报,2010.2。
