三视图课件

  • 格式：ppt
  • 大小：4.48 MB
  • 文档页数：43

下载文档原格式

  / 43

合集下载

常见几何体的三视图ppt课件

常见几何体的三视图ppt课件

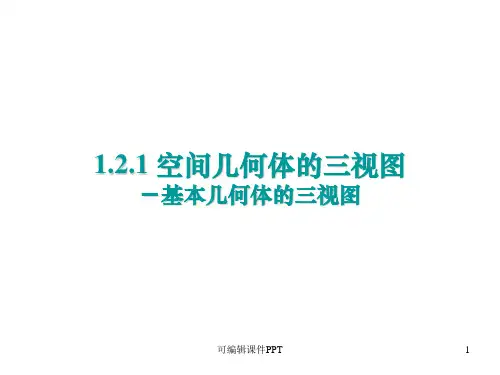

1.2.1 空间几何体的三视图
－基本几何体的三视图
可编辑课件PPT
1
欣赏三视图
可编辑课件PPT
2
欣赏三视图
可编辑课件PPT
3
欣赏三视图
可编辑课件PPT
4
平行投影
斜投影
中心投影
A
正投影
B
D
C
长方体投影图
可编辑课件PPT
5
正方体的三视图
俯 侧
可编辑课件PPT
6
长方体的三视图
俯
侧
长方体
可编辑课件PPT
用这三种视图即可刻划空间物体的几何结构， 这种图称之为“三视图”．即向三个互相垂直 的投影面分别投影，所得到的三个图形摊平在 一个平面上，则就是三视图．
可编辑课件PPT
11
三视图的形成
V
V正立投影面 H水平投影面 W侧立投影面
可编辑课件PPT
12
三视图的形成
V
W
V正视图 H俯视图 W侧视图
H
可编辑课件PPT
俯
侧
圆台
可编辑课件PPT
22
由三视图想象几何体
下面是一些立体图形的三视图，请根据视 图说出立体图形的名称:
正视图
侧视图
俯视图
四棱柱
可编辑课件PPT
23
由三视图想象几何体
下面是一些立体图形的三视图，请根据视 图说出立体图形的名称:
正视图
侧视图
俯视图
圆锥
可编辑课件PPT
24
由三视图想象几何体
一个几何体的三视图如下,你能ห้องสมุดไป่ตู้出它是 什么立体图形吗?
可编辑课件PPT
四棱锥

《三视图》课件(共55张PPT)

《三视图》课件(共55张PPT)
如果物体向三个互相垂直 的投影面分别投影，所得到 的三个图形摊平在一个平面 上，则就是三视图。
练习: 根据三视图想 像物体的形状。
圆柱
圆台
手电筒
从左向右看
圆柱
正六棱柱
螺丝杆
从左向右看
柱
四棱柱
螺丝杆
从左向右看
圆柱
半圆球
螺丝钉
从左向右看
圆柱
圆台
圆柱
热水瓶
从上向下看
N
S
前后看 从上向下看
左右看
马蹄形磁铁
从下向上看
环的形成
有关概念
物体向投影面投影所得 到的图形称为视图。
接下一张幻灯片
在主视图、俯视 图中都体现形体的长 度，且长度在竖直方 向上是对正的，我们 称之为长对正。
返回
在主视图、左视 图上都体现形体的高 度，且高度在水平方 向上是平齐的，我们 称之为高平齐。
返回
在左视图、俯视 图上都体现形体的宽 度，且是同一形体的 宽度，是相等的，我 们称之为宽相等。
错误的三视图 —长未对正1
错误的三视图 —长未对正2
错误的三视图 —高不平齐1
错误的三视图 —高不平齐2
错误的三视图 —宽不相等1
错误的三视图 —宽不相等1
错误的三视图
错误的三视图
体验三视 图的作法
三视图的作图步骤
俯视图方向 1.确定视图方向 2.先画出能反映物体 真实形状的一个视图 左视图方向
三视图欣赏
观察左图：说 说下列三副 图是从哪个 角度看的？
甲、乙、丙、丁四人分别面向 桌坐在一张四方形桌子旁边。 桌上一张纸上写着数字“9”， 甲看到“6”，乙看到“ ” ，丙看到“ ”，丁看到 “9”，问四人是怎样的座次 丁正对着数字“9”；甲坐在丁的对面 ？ ，

三视图的画法PPT课件

三视图的画法PPT课件
*
作 业 作业： 1、P12练习1（2）（3） 2、P18、A1 3、P19、A6 4、P19、B1 探究：P11课本
*
返回
侧视图方向
俯视图方向
正视图方向
正视图 侧视图
俯视图
长
高
宽
画一个物体的三视图时,正视图,侧视图,俯视图所画的位置如图所示,且要符合如下原则:
*
从正面看到的图
从左边看到的图
从上面看到的图
三视图：我们从不同的方向观察同一物体时，可能看到不同的图形。其中，把从正面看到的图叫做正视图，从左面看到的图叫做侧视图，从上面看到的图叫做俯视图。三者统称三视图。
正视图 侧视图
俯视图
*
侧视图方向
俯视图方向
正视图方向
*
下面各图中物体形状分另可以看成什么样的几何体?
圆柱 圆锥 球
从正面,侧面,上面看这些几何体,它们的形状各是什么样的?
正面看:长方体 等腰三角形 圆
侧面看:长方体 等腰三角形 圆
上面看: 圆 圆 圆
六棱锥的三视图
*
例3：画出下面几何体的三视图。
简单组合体的三视图
*
正视图
侧视图
俯视图
简单组合体的三视图
注意：不可见的轮廓线，用虚线画出。
*
正视图
侧视图
俯视图
简单组合体的三视图
*
小 结
三视图 正视图——从正面看到的图 侧视图——从左面看到的图 俯视图——从上面看到的图 画物体的三视图时,要符合如下原则: 位置：正视图 侧视图 俯视图 大小：长对正,高平齐,宽相等. 挑战“自我”,提高画三视图的能力.
三视图的作图步骤
1.确定正视图方向

三视图课件

三视图课件

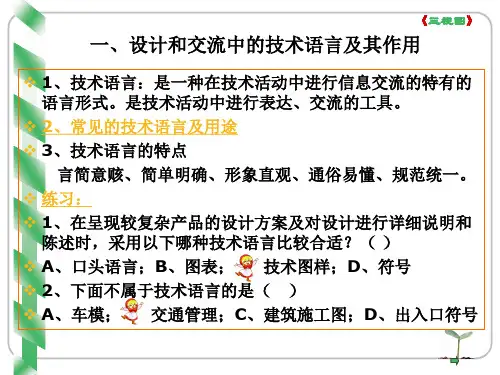

陈述时，采用以下哪种技术语言比较合适？（ ） ❖ A、口头语言；B、图表；C、技术图样；D、符号 ❖ 2、下面不属于技术语言的是（ ） ❖ A、车模；B、交通管理；C、建筑施工图；D、出入口符号
《三视图》
技术语言的种类
主要用途
口头语言 符号语言
技术活动，如讲座、教学等，主要用口头语言来表达和交 流。
b、方位关系
上
上
《三视图》
左
右后
前
下
下
后
左
右
前
靠近主视图的是形体后面,远离主视图的是形体前面。
简单三视图的画法： 例1、
《三视图》
《三视图》
《三视图》
画图时应注意的问题：
❖ a、分析物体的基本形体组成及其形状、大小、 位置关系。
❖ b、确定主视方向（最能反映物体的主要形状特 征） ，一般先画出主视图。
斜投影 正投影
2、正投影：投影线互相平行，且与投影面垂直. 视 图：用正投影法所得的物体投影叫做视图。
3、正投影的基本特性：真实性 、积聚性、收缩性
投射中心 物体
投影面
中心投影法
投射线 投影
《三视图》
物体位置改变，投 影大小也改变
D A
C B
a
d
c b
1、斜投影法
《三视图》
D ABC
d a
bc
2、正投影法
声音语言 书面文字语言
如：号音、汽笛、喇叭等。在表达某些特殊信息时发出的 声音。
各种技术文件都需要用到文字说明等。
《三视图》
❖ 练习
❖ 1、小丽和小佳去商场购物时遇到危险警报，人们立刻乱成一团向大门 冲去。正当小佳不知所措时，小丽拉起她很快地跑出了商场。请问小丽 带领小佳是按照哪个标志的指示才及时摆脱了困境的？（ ）

机械制图三视图PPT课件

机械制图三视图PPT课件
作用
能够真实反映物体长、宽、高尺 寸的正投影工程图，是工程界一 种对物体几何形状约定俗成的抽 象表达方式。
投影法分类与特点
中心投影法
所有投射线从同一投影中心出 发的投影方法，物体投影的大 小与物体与投影中心间距离有
关。
平行投影法
所有投射线相互平行的投影方 法，又分为正投影法和斜投影 法。
正投影法
投影线垂直于投影面。
03
俯视图绘制方法与技巧
俯视图观察方向和投影规律
观察方向
从上往下看，与水平面平行。
投影规律
正投影法，物体在投影面上的轮廓线即为俯视图 。
注意点
要考虑到零件的高度和宽度，避免在俯视图中产 生遮挡和重影。
典型零件俯视图示例分析
01
02
03
轴Hale Waihona Puke 零件主要展示轴线的位置和长 度，以及轴上的键槽、孔 等结构。
01
02
轴套类零件
以轴线水平放置作为主视图，并 采用全剖视图画出其内部结构。
03
叉架类零件
叉架类零件形状不规则，结构比 较复杂，需要选择最能反映其形 状特征的方向作为主视图的投影 方向。
04
尺寸标注和公差要求说明
尺寸标注
主视图上应标注出零件的全部尺寸，包括定形尺寸、定位尺寸和总体尺寸。标 注尺寸时，应满足正确、完整、清晰和合理等要求。
组合体类型及结构特点分析
组合体类型
01
叠加型、切割型、综合型等
结构特点
02
分析组合体的构成部分及相对位置，了解各部分的几何形状和
尺寸
视图表达
03
根据组合体的结构特点，确定主视图、俯视图和左视图等视图
表达方法
组合体三视图绘制步骤演示

高中通用技术《三视图》课件

高中通用技术《三视图》课件
正投影法 三视图的形成
12/11/2021
三视图的绘制与识读
投影：在光的照射下， 形体在投影平面上产 生的影子。
投影法的分类：
12/11/2021
物体 投影面
投射中心 投射线
投影
斜投影法
正投影法
中心投影法
平行投影 法
投影法
投射线通过物体，向投影平面进行投射，并在该
面上得到图形的方法。
12/11/2021
Y
。
45
宽
对
应
相
等
H 俯视图
12/11/2021
Y
三视图之间的投影关系
1.主视图和俯视图都反映了物体的长度， 而且长对正；
2.主视图和左视图都反映了物体的高度， 而且高平齐；
3.俯视图和左视图都反映了物体的宽度， 而且宽对应相等。
这是以后画图和读图的重要依据。
12/11/2021
主视图
x
圆柱体立体投影
12/11/2021
12/11/2021
12/11/2021
V 三视图的形成
Z高
主视图从前向后看
向后翻90度
正 面 投 影 面
X长
W
左侧
o
视 图
从 左
面 投 影 面
向
右
看
H
水平投影面
12/11/2021
俯视图从上往下看
向下翻90度
Y宽
V 主视图
Z
左视图 W
X
o
Y
H 俯视图 Y
12/11/2021
三视图之间的投影关系
V 主视图
Z
左视图 W
高 平 齐
X
长对正

三视图课件

三视图课件

绘制三视图基本规则
物体摆放规则
绘制三视图时，应将物体摆放成 工作位置，即自然安放且主要表
面或轴线平行于投影面。
视图布局规则
主视图应位于图纸的主要位置， 俯视图在主视图的下方，左视图 在主视图的右侧。各视图之间应 保持适当的间距，并用细实线连
接对应点。
尺寸标注规则
三视图中应标注齐全的尺寸，包 括定形尺寸、定位尺寸和总体尺 寸。尺寸标注应清晰、准确，符
掌握零件的尺寸标注
熟悉零件图中的尺寸标注方法，理解各尺寸 的含义和作用。
分析零件的视图表达
分析零件图的主视图、俯视图、左视图等视 图，理解各视图之间的投影关系。
理解零件的技术要求
了解零件图中的表面粗糙度、公差与配合等 技术要求。
装配图阅读和绘制方法
了解装配体的组成
通过观察装配图，了解装配体由哪些 零件组成，各零件之间的连接方式和 相对位置。
掌握正视图、俯视图和左视图的形成原理及 投影规律。
三视图绘制方法
学习如何根据物体的形状和结构，正确绘制 其三视图。
尺寸标注与识读
理解尺寸标注的规定和方法，能够准确识读 和理解三视图中的尺寸信息。
形体分析与表达
掌握形体分析的方法和技巧，能够运用所学 知识对复杂形体进行准确表达。
学生自我评价报告
知识掌握程度
标注零件尺寸
根据零件的结构形状和制造要求，标注必要的零 件尺寸，如定形尺寸、定位尺寸等。
ABCD
拆画零件图
根据装配图中的零件形状和连接关系，逐个拆画 出各个零件的图形。
编写技术要求
根据零件的使用要求和制造工艺，编写必要的技 术要求，如表面粗糙度、公差等。
06
课程总结与拓展延伸

三视图 -完整版课件

三视图 -完整版课件
学习目标
1 课堂讲解 由几何体确定三视图
画几何体的三视图
2 课时流程
逐点 导讲练
课堂 小结
作业 提升
课时导入
这首诗教会 了我们怎样观察 物体(横看、侧看、 近看、身处其中 看)，这类似于本 节课所研究的内 容——三视图．
感悟新知
知识点 1 由几何体确定三视图
知1－导
当我们从某一方向观察一个物体时，所看到的平面 图形叫做物体的一个视图(view). 视图可以看作物体在某 一方向光线下的正投影.对于同一个物体， 如果从不同 方向观察，所得 到的视图可能不 同.如图是同一本 书的三个不同的 视图.
(2)主视图正确，左视图 、
俯视图如图②所示．
知2－练
4 画出如图所示立体图形的三 视图．(相当于在桌面的中间 靠后放着一个盒子) 解：三视图如图所示．
知2－练
课堂小结
1 知识小结
1. 三视图是指主视图、左视图与俯视图． 2. 画物体三视图的具体步骤为：
(1)确定主视图的位置，画出主视图； (2)在主视图的正下方画出俯视空心圆柱体，它的左视图 是( B )
知1－练
4 【中考·贵阳】如图是一个水平放置的圆柱形物体， 中间有一个细棒，则此几何体的俯视图是( C )
知1－练
5 【中考·菏泽】下列几何体是由4个相同的小正方体 搭成的，其中左视图与俯视图相同的是( C )
知1－练
6 (中考·攀枝花)如图所示的几何体为圆台，其俯视图正 确的是( C )
对正”； (3)在主视图的正右方画出左视图，注意与主视图“高
平齐”与俯视图“宽相等”．
2 易错小结
如图是一个由3个相同的正方体组成的立体图形，它的三 视图是( A )
易错点：画图时忽视被遮挡部分的轮廓线.

《三视图》PPT课件

《三视图》PPT课件
影。
案例二
通过三视图还原组合体的空间 形状，理解辅助线和辅助面在 投影中的作用。
案例三
比较不同辅助线和辅助面对投 影结果的影响，掌握其使用技 巧。
案例四
针对复杂组合体，综合运用辅 助线和辅助面进行投影分析。
05
CATALOGUE
尺寸标注与技术要求在三视图 中体现
尺寸标注基本原则和方法
基本原则
01
中心线平行。
辅助面构造方法及作用
基本辅助面
通过平移或旋转基本投影 面得到，用于生成新的投 影。
局部辅助面
根据需要截取形体的一部 分而构造，用于表达形体 的局部结构。
综合辅助面
结合基本辅助面和局部辅 助面的特点构造，用于解 决复杂形体的投影问题。
案例分析：组合体三视图
案例一
分析组合体的结构特点，选择 合适的辅助线和辅助面进行投
04
CATALOGUE
辅助线与辅助面在三视图中的 应用
辅助线类型及使用场景
中心线
用于表示对称形体的中 心，或用于定位非对称
形体的主要部分。
轮廓线
用于表示形体的外轮廓 或内轮廓，通常与视图
的主要轮廓线重合。
剖面线
用于表示形体被剖切后 的内部结构，通常与剖
视图的剖面线对应。
尺寸线
用于标注形体的尺寸， 通常与形体的轮廓线或
圆锥体主视图为三角形，俯视 图为圆形和圆心点，左视图为
三角形和一条斜线。
球体的三视图
球体主视图、俯视图和左视图 均为圆形。
03
CATALOGUE
物体表面交线与三视图绘制技 巧
物体表面交线类型及特点
截交线
截平面与立体表面的交线。特点 ：截交线的形状取决于立体的几 何性质及其与截平面的相对位置

制图-三视图PPT课件

制图-三视图PPT课件
左视图反映了物体上下、前后的位置关系，即反映了物体的 高度和宽度。
由此可得出三视图之间的投影规律为：
主、俯视图——长对正；主、左视图——高平齐；俯、 左视图——宽相等。
请画出下列图
请画出下列图形的三视图
简单组合体
拼接式 挖切式 综合式
作业：
１、请画出下列图形的三视图
精品课件文档，欢迎下载，下 载后可以复制编辑。
Ｖ Ｗ
Ｈ
三视图
由前向后投影，在正面上 所得视图称为主视图； 由上向下投影，在水平面 上所得视图称为俯视图； 由左向右投影，在侧面上 所得视图称为左视图。
正方体的三视图
主 视 图
图俯 视
高
长
宽
宽 左视图
投影规律
主视图反映了物体上下、左右的位置关系，即反映了物体的 高度和长度；
俯视图反映了物体左右、前后的位置关系，即反映了物体的 长度和宽度；
ቤተ መጻሕፍቲ ባይዱ工艺特点
更多精品文档，欢迎浏览。
高速电主轴在卧式镗铣床上的应用越来越多，除 了主轴速 度和精度 大幅提高 外，还简 化了主轴 箱内部结 构，缩短 了制造周 期，尤其 是能进行 高速切削 ，电主轴 转速最高 可大10000r/min以上。 不足之处 在于功率 受到限制 ，其制造 成本较高 ，尤其是 不能进行 深孔加工 。而镗杆 伸缩式结 构其速 度有限， 精度虽不 如电主轴 结构，但 可进行深 孔加工， 且功率大 ，可进行 满负荷加 工，效率 高，是电 主轴无法 比拟的。 因此，两 种结构并 存，工艺 性能各异 ，却给用 户提供了 更多的选 择。
传统的铣削是通过镗杆进行加工，而现代铣削加工 ，多由各 种功能附 件通过滑 枕完成， 已有替代 传统加工 的趋势， 其优点不 仅是铣削 的速度、 效率高， 更主要是 可进行多 面体和曲 面的加工 ，这是传 统加工 方法无法 完成的。 因此，现 在，很多 厂家都竞 相开发生 产滑枕式( 无镗轴)高 速加工中 心，在于 它的经济 性，技术 优势很明 显，还能 大大提高 机床的工 艺水平和 工艺范围 。同时， 又提高了 加工精度 和加工效 率。当然 ，需要各 种不同型 式的高精 密铣头附 件作技术 保障，对 其要求也 很高。

三视图培训ppt课件

三视图培训ppt课件
尺寸公差(简称公差):允许实际尺寸的变动量。
公差 = 最大极限尺寸－最小极限尺寸
= 上偏差－下偏差 例： 500.008
上偏差 = 50.008－50 = +0.008 下偏差 = 49.992－50 = -0.008
公差 = 0.008－(-0.008) = 0.016
偏差可 正可负
公差恒为 正
⒈ 表面粗糙度代号
表面粗糙度符号 表面粗糙度代号 表面粗糙度参数
其它有关规定
⑴ 表面粗糙度符号
基本符号:
.4h H2=2 H1 h —— 字高
表面粗糙度符号
符号
意 义及说明
用任何方法获得的表面 （单独使用无意义）
用去除材料的方法获得的表面
用不去除材料的方法获得的表面
宽 高
宽
三等关系
长对正 高平齐 宽相等 上下返
2.5.1 体的投影及三视图
一、体的投影
体的投影，实质上是构成该体的所 有表面的投影总和。
V
上下返
1.1.2 三视图的形成
一般只用一个方向的投影来表达形体是不确定的，通常须将形 体向几个方向投影，才能完整清晰地表达出形体的形状和结构。
2.三视图的形成
直观图
展开投影面
V
Z
W
(主视图)
(左视图)
X
0
YW
H
YH
展开后的三视图
(俯视图)
三视图
1.1. 3 三视图的对应投影规律及三视图间的位置关系
俯视(产生 (前、后、 H面投影) 左、右)
主视图(V面) 左视图(W面)
左视(产生 W(上面前、投、.俯下影后视))、图(直H面观)在图主视主 V图面(左上视(投、V、面(影产右)下的)生)、正下方俯；视图(H位面) 置关系

三视图培训ppt课件

三视图培训ppt课件

05
实际案例分析与讨论
案例一：简单零件三视图识别与绘制
视图选择
根据零件形状和复杂程度 ，选择主视图、俯视图和 左视图等合适视图。
视图布局
合理安排各视图位置，保 持视图间投影关系正确， 便于看图和理解。
尺寸标注
完整、清晰、合理地标注 零件各部分尺寸，包括定 形尺寸、定位尺寸和总体 尺寸。
案例二：复杂零件三视图识别与绘制
断面图概念及应用场景
01
02
03
断面图概念
假想用剖切面将机件的某 处切断，仅画出该剖切面 与机件接触部分的图形称 为断面图。
应用场景
当机件上某一局部的断面 形状需要表达，而又不必 画出整个机件时，可采用 断面图来表达。
绘制技巧
选择合适的断面位置，使 得断面能够清晰地表达机 件的局部形状；标注断面 图的名称和投影方向。
剖视图概念及应用场景
剖视图概念
假想用剖切面剖开机件，将处在 观察者与剖切面之间的部分移去 ，而将其余部分向投影面投射所
得的图形称为剖视图。
应用场景
当机件的内部结构形状较复杂，用 视图不易表达清楚时，常采用剖视 图来表达机件的内部结构形状。
绘制技巧
选择合适的剖切位置，使得剖切后 能够清晰地表达机件的内部结构； 标注剖切符号和剖切线，标明剖视 图的名称和投影方向。
检查视图中的图线是否 正确，是否符合国家制 图标准的规定。
检查视图中的尺寸标注 是否齐全、清晰、合理 。
修正发现的错误，确保 三视图的准确性和完整 性。
03
常见几何体三视图绘制技巧
长方体、正方体等规则几何体
观察分析
首先确定长方体或正方体的摆放位置，分析其三个 面的形状和大小。

三视图课件

三视图课件

注意事项
(1) 线宽 ——细实线 (2) 间距 ——相等 (3) 倾斜角度
同一立体不同剖视 图上的剖面线应：
方向一致、 间距一致、 倾斜角度一致。
A－A
标注要素
(1)剖切位置——点画线 粗短横
(2)投影方向——箭头 (3)视图名称——大写字母
A
A
① 剖切是一种假想，其它视图仍应完整画出，并可取剖视。
② 在剖视图上已经表达清楚的结构,在其它视图上此部分 结构的投影为虚线时,其虚线省略不画。
③ 剖切面后方的可见部分要全部画出。
练习一
练习二
工程制图
主视图
左视图 俯视图
主视图 俯视图
左视图
视图表达的缺点
主视图中虚线较多
(1)影响读图 (2)影响尺寸标注
剖 切 平 面
投
影
剖
面
切
平
面
剖视图
视图
属材料
非金属材料
（通用剖面符号）
砖
绕圈绕组元件
注意事项
(1) 线宽 ——细实线 (2) 间距 ——相等
(3) 倾斜角度
注意事项
(1) 线宽 ——细实线 (2) 间距 ——相等 (3) 倾斜角度

《三视图》ppt全文课件

《三视图》ppt全文课件
《三视图》上课实用课件（PPT优秀课 件）
《三视图》上课实用课件（PPT优秀课 件） 《三视图》上课实用课件（PPT优秀课 件）
主视图 左视图
宽
《三视图》上课实用课件（PPT优秀课 件） 《三视图》上课实用课件（PPT优秀课 件）
《三视图》上课实用课件（PPT优秀课 件）
例2 画出如图所示的支架的三视图，其中支架 的两个台阶的高度和宽度相等。
《三视图》上课实用课件（PPT优秀课 件）
解：图是支架的三视图．
主
左
视
视
图
图
俯 视 图
《三视图》上课实用课件（PPT优秀课 件）
《三视图》上课实用课件（PPT优秀课 件）
理一理:
1、从正面看到的图形叫做主视图，从上 面看到的图形叫做俯视图，从左面看到的 图形叫做左视图。
2、画三视图必须遵循的法则： “长对正，高平齐，宽相等”
《三视图》上课实用课件（PPT优秀课 件）
主视图
左视图 高
长
宽
宽 俯视图
从正面看
主视图
三视图
正面
主视图
左视图 高
长
宽
宽 俯视图
主视图
三视图
正面
主视图
左视图
高
长
宽
宽
俯视图
主视图
从上面看
正面
主视
左视图
图高
长
宽
宽
俯视 图
三视图位置 有规定，主视 图要在左上边， 它的下方应是 俯视图，左视 图坐落在右边
主视图 长
俯视图
左视图 高
宽
宽
从上面看
《三视图》上课实用课件（PPT优秀课 件）
4．反思与小结

6三视图(最终课件)

6三视图(最终课件)

练习： 画出下面几何体的主视图、左视图与 俯视图
动画演示
从三个方向看
从正面看
从三个方向看
主视图
左视图
俯视图
从正面看
返回
这节课我们研究的都是从不同的方向观 察物么几何体，画出它的直观图
2、指出左面三个平面图形是右面这个物体的三视图中 的哪个视图。
（主视图 ）
（
俯视图
）（
左视图
）
3、正三棱柱的底面边长为4cm, 高为6cm,请画出它的三视图。
画三视图是培养空间想象力的一个 重要途径. 在挑战自我的平台(由物体画三视图, 反过来由三视图想象实物的形状)充 分展现自我才华.
②主视图、左视图和俯视图的长方形的长与 宽分别为多少厘米？ ③主视图和左视图中有没有相同的线段？主 视图和俯视图呢？左视图和俯视图呢？ ④画出三视图。（注意线段的长短哦！）
E
解：这个长方体的三视图都是长方形。
A
3cm
5cm
B F C
D
4cm
A
3cm
E D
4cm
主视图
H
左视图
E C
5cm
D
A
3cm
5cm
只 缘 身 在 此 山 中
不 识 庐 山 真 面 目
远 近 高 低 各 不 同
横 看 成 岭 侧 成 峰
题 西 林 壁
苏 轼
中心投影
平行投影
平行投影
（正投影)
一. 正投影
1．定义：在物体的平行投影中，如果投射线与 投射面垂直，则称这样的平行投影为正投影. 2. 正投影的性质： （除平行投影的所有性质外）
2
4
2 3
2
我思我进步1 • • • • • • • • •

三视图课件

三视图课件

俯视图的应用实例
工程制图
在工程制图中，俯视图通常用于 表示建筑物的平面图或大型设备
的布局图。
航空摄影
航空摄影中，俯视图是从空中拍 摄地球表面的图像，常用于地图
制作、城市规划等领域。
游戏开发
在游戏开发中，俯视图通常用于 创建游戏地图或城市规划。例如 ，在策略游戏中，俯视图可以帮 助玩家更好地管理资源和布局军
巩固三视图的绘制方法
学生需要掌握三视图的绘制方法，包括如何确定投射方向、如何绘制各个视图 等。教师可以组织学生进行实践操作，通过反复练习，巩固三视图的绘制方法 和技巧。
加强绘制方法的实践训练
实践操作
学生需要掌握三视图的绘制方法和技巧，包括如何确定投射方向、如何绘制各个 视图等。教师可以组织学生进行实践操作，通过反复练习，提高学生的绘制技能 。
三视图的基本概念
01 正视图
从物体的正前方投影，将物体的前面和顶面投影 到二维平面上。
02 侧视图
从物体的侧面投影，将物体的侧面和顶面投影到 二维平面上。
03 俯视图
从物体的上面投影，将物体的顶面和底面投影到 二维平面上。
三视图的基本类型
01
单一投影
只从一个方向进行投影，这种方法的优点是简单易行，但无法全面地描
02 投影面
侧视图通常是从左向右或从右向左投影得到的。
03 特点
侧视图可以反映物体的某些方向上的形状和尺寸 。
侧视图的绘制方法
选择投影方向
根据需要选择从哪个方向 进行投影得到侧视图。
标注尺寸
在侧视图中标注出物体的 尺寸。
绘制轮廓线
根据物体的轮廓绘制出侧 视图的轮廓线。
侧视图的应用实例
01
02

三视图课件

三视图课件

主视图
左视图
俯视图
例：下面的三视图表示的几何体是什么？
主视图
左视图
圆柱
俯视图
例：下面的三视图表示的几何体是什么？
主视图
左视图
圆锥
俯视图
例：下面的三视图表示的几何体是什么？
c
主视图
c
b 左视图
a
c
b
a
俯视图
a
b
练习
主视图 主视图 左视图
左视图
俯视图
俯视图
三棱柱
三棱柱
例：
主视图
左视图
俯视图
答案：一个四棱柱和 一个球组成的简单组 合体。
四、小结：
五、作业
P101 练习1，3 P104 1.2.3
1.本课重点介绍了三视图的画法，以及由 三视图还原成实物图。我们注意到三视图中图 形之间的内在联系是什么？
长对正， 高平齐， 宽相等。
2.画实物的三视图时，应首先分析什么？ 应首先分析实物的结构，观察它是由哪些简 单几何体组成的，从而准确地画出它的三视图。
横看成岭侧成峰，远近高低各不同。
不识庐山真面目，只缘身在此山中。 ——苏轼
请欣赏漫画并思考 ： 为什么会出现争执？
漫画
“6”与“9”
问题一：要很好 的描绘这幢房子， 需要从哪些方向 去看？
问题二：如果要建 造房子，你是工程 师， 需要给施工 员提供哪几种的图 纸？ 三视图法：从正面、上面和侧面（左面或右面）三个不同 的方向看一个物体，然后描绘三张所看到的图，即视图。
主视图
左视图
俯视图
请同学们画下面这两个圆台的三视图，如果你认为这两个 圆台的三视图一样，画一组就可以；如果你认为不一样， 请分别画出来。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

解 决问题
学 以 致 用
(2)形成演示
(3)形成演示
(4)形成演示
(2)形成演示
(3)形成演示
(3)形成演示
小结
拓展
• 1、三视图 • 主视图——从正面看到的图 • 左视图——从左面看到的图 • 俯视图——从上面看到的图 • 2、位置：主视图 左视图
• 俯视图 大小：长对正,高平齐,宽相等
7、美国布洛克大楼 设计师：史蒂文.霍尔
8、 西班牙马德里银行塔 设计师:英国人诺曼· 福斯特
9、 美国圣弗朗西斯科新联邦大楼 设计师：莫非西斯。
10、中国北京当代万国城
设计师：史蒂文.霍尔
问题一：要很好的描绘 这幢房子，需要从哪些 方向去看？
问题二：如果要建造房 子，你是工程师， 需要 给施工员提供哪几种的 图纸？
图4.2
图4.1
主视
俯视图
正视图
左视图
图5.1
俯视图
实线 虚线
如何画 简单组合体 的三视图？主视图Fra bibliotek左视图
俯视图
探索4
判断以下物体的主视图和俯视图有无错误，如果 有错请改正，并分加画出它们的左视图
探索5
下面物体的三视图有无错误？如果有，
请指出并改正.
正视图
左视图
正视
图6.1
俯视图 图6.2
1、中国北京奥林匹克体育馆 设计师：赫佐格和德梅隆
2、中国中央电视台总部大楼
设计师：雷姆.库哈斯
3、英国伦敦希思罗机场五号候机厅 设计师：理查德.罗杰斯
4、美国纽约新当代艺术馆 设计师：Sanaa。
5、 美国西雅图奥林匹克雕塑公园 设计师：韦斯/莫弗雷迪
6、美国ICA总部大楼 设计者：弗兰克.格里合伙公司
三视图法：从正面、上面和侧面（左面）三个不同的方向 看一个物体，然后描绘三张所看到的图，即三视图。
正 投 影
如何画 简单几何体 的三视图？
探索1 如何画如图1.1
和图2.1所示的正方形 和圆柱的三视图并比 较。
图1.1
正视图
左视图 图1.2
俯视图 图2.1
如图1.2，正方体的三视图都是正方形。
• • 3、画物体的三视图时,要符合如下原则: • （1）、确定视角的方向； • （2）、明确几何体构成方式及交线位置。
你能否画出你 身边某些实物的三 视图吗？
如果你是设计师， 你能将你的设计用图纸 呈现给施工员吗？
如果你是施工员， 面对设计图纸，你 又是如何去施工呢？
制作人
探索6 学生分组画出下列各组合体的三视图 并探讨简单组合体的三视图的画法
图（1）
图（2）
图（3）
画简单组合体的三视图要注意：
(1)明确物体的主视、俯视、左视方向，对同一物体，若放置的位置不同，则所画 的三视图就有可能不同； (2)要分清楚简单组合体是由哪些简单几何体组合成的，要注意它们的组合方式， 特别是它们的交线
如图2.2，圆柱的 正视图和左视图都是 矩形，俯视图是圆。
图2.1
正视图
左视图
俯视图
试比较以下正方体和圆柱的三视图， 你能得到一个什么结论？
正视图
左视图
俯视图
正视图
左视图
俯视图
探索2 如图是一个倒置的四棱柱的两种摆放，
试分别画出其三视图，并比较它们的异同.
图4.1 主视
图5.1
主视
主视图
左视图
