职业院校技能大赛-电气安装与维修项目赛项规程

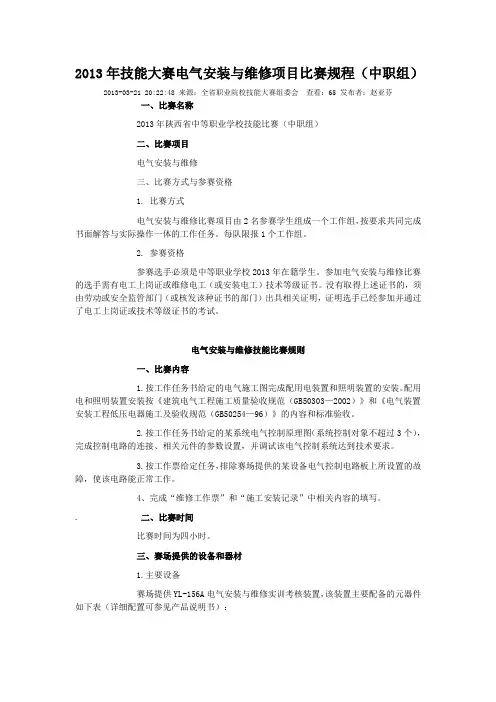

2013年技能大赛电气安装与维修项目比赛规程（中职组）2013-03-21 20:22:48 来源：全省职业院校技能大赛组委会查看：65 发布者：赵亚芬一、比赛名称2013年陕西省中等职业学校技能比赛（中职组）二、比赛项目电气安装与维修三、比赛方式与参赛资格1. 比赛方式电气安装与维修比赛项目由2名参赛学生组成一个工作组，按要求共同完成书面解答与实际操作一体的工作任务。

每队限报1个工作组。

2. 参赛资格参赛选手必须是中等职业学校2013年在籍学生。

参加电气安装与维修比赛的选手需有电工上岗证或维修电工（或安装电工）技术等级证书。

没有取得上述证书的，须由劳动或安全监管部门（或核发该种证书的部门）出具相关证明，证明选手已经参加并通过了电工上岗证或技术等级证书的考试。

电气安装与维修技能比赛规则一、比赛内容1.按工作任务书给定的电气施工图完成配用电装置和照明装置的安装。

配用电和照明装置安装按《建筑电气工程施工质量验收规范（GB50303—2002）》和《电气装置安装工程低压电器施工及验收规范（GB50254—96）》的内容和标准验收。

2.按工作任务书给定的某系统电气控制原理图（系统控制对象不超过3个），完成控制电路的连接、相关元件的参数设置，并调试该电气控制系统达到技术要求。

3.按工作票给定任务，排除赛场提供的某设备电气控制电路板上所设置的故障，使该电路能正常工作。

4、完成“维修工作票”和“施工安装记录”中相关内容的填写。

.二、比赛时间比赛时间为四小时。

三、赛场提供的设备和器材1.主要设备赛场提供YL-156A电气安装与维修实训考核装置，该装置主要配备的元器件如下表（详细配置可参见产品说明书）：2. 器材选手有下列情形，需从比赛成绩中扣分：（1）违反比赛规定,提前进行操作或比赛终止仍继续操作的,由现场评委负责记录并酌情扣1-5分。

（2）在竞赛过程中，违反赛场纪律，由评委现场记录参赛选手违纪情节，依据情节扣1-5分。

2017年山东省职业院校技能大赛(中职学生组)“电气安装与维修”赛项竞赛规程一、赛项名称赛项名称：电气安装与维修二、竞赛目的通过竞赛，检验和展示我省加工制造业、工业自动化产业相关的职业教育改革成就以及师生的风采；检阅参赛选手电气自动化、机电一体化、工业网络技术、电气设备应用与维护、机电设备维护、电机与电器、供用电技术等专业的核心技能，同时考核参赛队伍的工作效率、质量意识、安全意识、节能环保意识和规范操作等职业素养；引领和促进我省中职院校与本赛项相关专业的教学改革，激发和调动行业企业关注和参与教学改革的主动性和积极性，推动提升中职院校的人才培养水平。

三、竞赛内容与时间(一)竞赛任务1.按竞赛任务书给定的电气施工图完成配用电装置、照明装置和弱电装置的安装。

2.按竞赛任务书给定的某系统电气施工图，完成控制电路的连接、相关元器件的参数设置，并调试该电气控制系统达到技术要求。

3.按竞赛任务书给定的任务，排除赛场提供的某生产设备电气控制电路板上所设置的故障，使该电路能正常工作。

4.书面解答与上述安装与维修任务相关的理论知识和工作过程知识（含工作票相关栏目的填写）。

（二）竞赛项目比重（三）竞赛时间完成电气安装与维修项目竞赛任务的时间为 4小时。

四、竞赛方式（一）参赛方式：团体赛（二）竞赛队伍组成：每支参赛队由2名参赛选手组成，性别不限。

（三）组织机构：在山东省职业院校技能大赛组委会的领导下，成立2017年山东省职业院校中职组“电气安装与维修”赛项执委会，下设本赛项专家组、裁判组、仲裁组和监督组等工作机构。

（四）竞赛采取多场次，由赛项执委会按照竞赛日程组织各领队参加公开抽签，确定各参赛队抽签顺序号。

（五）赛场的赛位统一编制赛位号，参赛队比赛前60分钟到赛项指定地点接受检录，进场前30分钟抽签决定赛位号，抽签结束后，随即按照抽取的赛位号进场，然后在对应的赛位上完成竞赛规定的竞赛任务。

赛位号由参赛选手抽取，抽取赛位号的步骤：1.抽签由赛场工作人员主持；2.参赛选手按二级加密要求抽取赛位号，并在赛位记录单上签名确认；3.抽签结果由赛项办公室密封后统一保管，在评分结束后开封统计成绩。

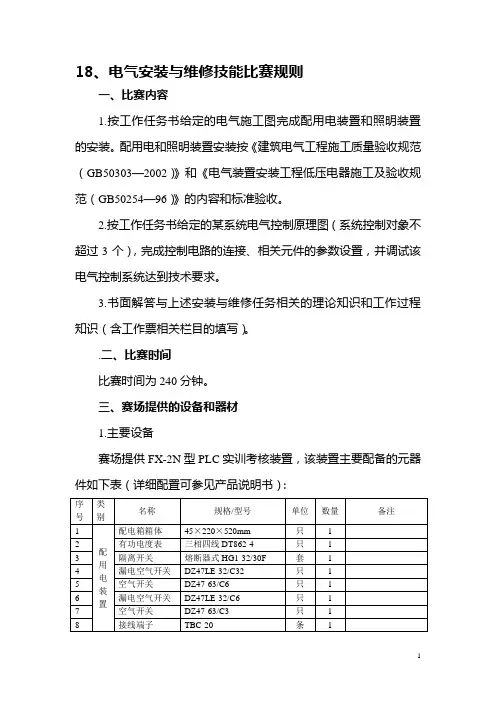

18、电气安装与维修技能比赛规则一、比赛内容1.按工作任务书给定的电气施工图完成配用电装臵和照明装臵的安装。

配用电和照明装臵安装按《建筑电气工程施工质量验收规范（GB50303—2002）》和《电气装臵安装工程低压电器施工及验收规范（GB50254—96）》的内容和标准验收。

2.按工作任务书给定的某系统电气控制原理图（系统控制对象不超过3个），完成控制电路的连接、相关元件的参数设臵，并调试该电气控制系统达到技术要求。

3.书面解答与上述安装与维修任务相关的理论知识和工作过程知识（含工作票相关栏目的填写）。

.二、比赛时间比赛时间为240分钟。

三、赛场提供的设备和器材1.主要设备赛场提供FX-2N型PLC实训考核装臵，该装臵主要配备的元器件如下表（详细配臵可参见产品说明书）：2. 器材（1）安装配用电线路和控制线路需要的线槽、线管、金属桥架及其附件；（2）连接配用电线路、照明线路、控制线路需要的导线；（3）安装电器元件和器件需要的紧固零件；（4）用于导线连接端子编号的异型管、绑扎导线尼龙扎带。

3. 选手完成工作任务需要的长袖工作服和安全帽。

四、选手自备工具1.螺丝刀（可使用电动螺丝刀）、剥线钳、电工钳、尖咀钳、万用表等电路连接与检测工具；2.手电钻、活动扳手，内、外六角扳手，钢直尺，角度尺、钢锯架及锯条、扩孔器、画线笔等线路安装与量度工具；3.圆珠笔或签字笔、HB或B型铅笔、三角尺等试题作答工具；4.绝缘鞋。

五、评分1. 评分标准及分值根据工作组在规定时间内完成工作任务的情况，结合电气安装与维修验收规范国家标准进行评分。

满分为100分。

2. 违规扣分选手有下列情形，需从比赛成绩中扣分：（1）违反比赛规定,提前进行操作或比赛终止仍继续操作的,由现场评委负责记录并酌情扣1-5分。

（2）在竞赛过程中，违反赛场纪律，由评委现场记录参赛选手违纪情节，依据情节扣1-5分。

（3）在完成工作任务的过程中违反操作规程或因操作不当，未造成设备损坏或影响其他选手比赛的，扣5-10分；造成设备损坏或影响他人比赛情节严重的，报竞赛执委会批准，由首席评委宣布终止该选手的比赛，竞赛成绩以0分计算。

2018年天津市中等职业学校技能大赛电气安装与维修赛项规程1.赛项名称赛项名称: 电气安装与维修2.竞赛目的通过竞赛，考核选手照明电路、动力电路、PLC、变频器、触摸屏、传感器的规范、安装使用和参数设置，交直流电机、步进电动机、伺服电动机的安装规范与参数设置。

机床电气控制电路故障的排除等核心知识和技能。

同时考察参赛选手分析问题、现场解决问题的能力，以及规范操作、安全意识、心理素质等职业素养。

引领和促进中职学校专业教学内容与工作要求、教学方法与工作方法、教学过程与工作过程对接的教学改革。

培养具有实践能力、创新能力的高素质技术技能专门人才，为助力实现“中国制造2025”打下人才资源基础。

3.竞赛内容(1)工作内容电气安装与维修采用理实一体的竞赛方式，具体的工作任务：1）按照工作任务书的要求，完成配电装置、用电装置、照明装置的安装，并实现其功能；2）按按竞赛任务书给定的系统电气控制原理图，完成控制电路的连接、相关元件的参数设置，并调试该电气控制系统达到技术要求。

3）按竞赛任务书给定的任务，排除赛场提供的某生产设备电气控制电路板上所设置的故障，使该电路能正常工作。

4）书面解答与上述安装与维修任务相关的理论知识和工作知识。

（2）竞赛用时完成电气安装与维修赛项所有指定工作任务的时间为4小时。

（3）成绩比例根据电气安装与维修实际工作中的权重比例，本赛项成绩配比如表1所示：4.竞赛方式电气安装与维修为团体赛，2名选手为一队，共同完成竞赛任务。

竞赛期间不允许指导教师进入赛场进行现场指导。

5.竞赛时间安排与流程（1）竞赛时间安排竞赛时间为8:30－12:30，12:30各参赛队停止比赛，到指定休息区休息、用餐、等待。

评分时间为当天的13:30－20:00。

（2）竞赛日程表（3）竞赛流程图6.竞赛规则 赛前比赛 图1 竞赛流程（1）参赛资格1)电气安装与维修项目为团体项目，每校限报1队，每队参赛学生2人。

每参赛队可配有1名指导教师。

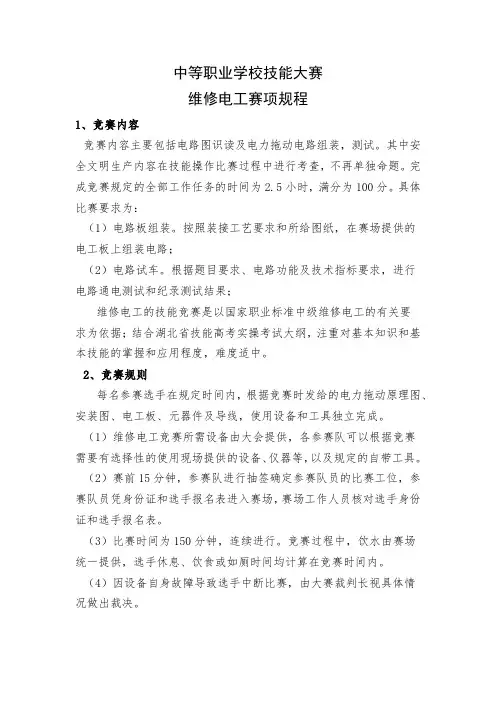

中等职业学校技能大赛维修电工赛项规程1、竞赛内容竞赛内容主要包括电路图识读及电力拖动电路组装，测试。

其中安全文明生产内容在技能操作比赛过程中进行考查，不再单独命题。

完成竞赛规定的全部工作任务的时间为2.5小时，满分为100分。

具体比赛要求为：（1）电路板组装。

按照装接工艺要求和所给图纸，在赛场提供的电工板上组装电路；（2）电路试车。

根据题目要求、电路功能及技术指标要求，进行电路通电测试和纪录测试结果；维修电工的技能竞赛是以国家职业标准中级维修电工的有关要求为依据；结合湖北省技能高考实操考试大纲，注重对基本知识和基本技能的掌握和应用程度，难度适中。

2、竞赛规则每名参赛选手在规定时间内，根据竞赛时发给的电力拖动原理图、安装图、电工板、元器件及导线，使用设备和工具独立完成。

（1）维修电工竞赛所需设备由大会提供，各参赛队可以根据竞赛需要有选择性的使用现场提供的设备、仪器等，以及规定的自带工具。

（2）赛前15分钟，参赛队进行抽签确定参赛队员的比赛工位，参赛队员凭身份证和选手报名表进入赛场，赛场工作人员核对选手身份证和选手报名表。

（3）比赛时间为150分钟，连续进行。

竞赛过程中，饮水由赛场统一提供，选手休息、饮食或如厕时间均计算在竞赛时间内。

（4）因设备自身故障导致选手中断比赛，由大赛裁判长视具体情况做出裁决。

（5）若参赛队欲提前结束竞赛，应举手向裁判员示意，比赛结束时间由裁判员记录，参赛队结束比赛后离开赛场，不得再回赛场。

（6）参赛队按照程序提交比赛结果，裁判员在比赛结果的规定位置做标记，并与参赛队一起签字确认。

（7）比赛结束，参赛队须完成现场清理并经裁判员同意后方可离开赛场。

3、竞赛赛场与设施（1）赛场：比赛工位每人一个工位，饮用水。

（2）赛场提供的设备、仪器等电工考核板、连接导线、接线鼻子、套码管连接电路的工具：尖嘴钳、斜口钳、一字螺丝刀、十字螺丝刀等电路和元件检查工具：万用表试题作答工具：圆珠笔或签字笔4、知识准备与技术要求（1）电工基础。

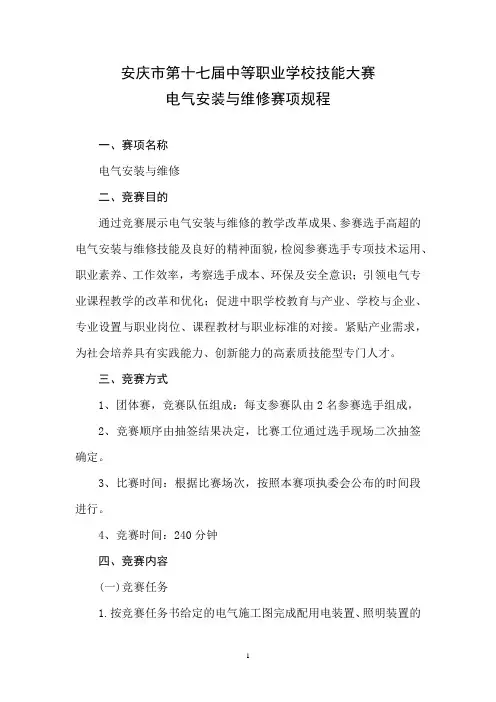

安庆市第十七届中等职业学校技能大赛电气安装与维修赛项规程一、赛项名称电气安装与维修二、竞赛目的通过竞赛展示电气安装与维修的教学改革成果、参赛选手高超的电气安装与维修技能及良好的精神面貌，检阅参赛选手专项技术运用、职业素养、工作效率，考察选手成本、环保及安全意识；引领电气专业课程教学的改革和优化；促进中职学校教育与产业、学校与企业、专业设置与职业岗位、课程教材与职业标准的对接。

紧贴产业需求，为社会培养具有实践能力、创新能力的高素质技能型专门人才。

三、竞赛方式1、团体赛，竞赛队伍组成：每支参赛队由2名参赛选手组成，2、竞赛顺序由抽签结果决定，比赛工位通过选手现场二次抽签确定。

3、比赛时间：根据比赛场次，按照本赛项执委会公布的时间段进行。

4、竞赛时间：240分钟四、竞赛内容(一)竞赛任务1.按竞赛任务书给定的电气施工图完成配用电装置、照明装置的安装。

2.按竞赛任务书给定的某系统电气控制原理图，完成控制电路的连接、相关元件的参数设置，并调试该电气控制系统达到技术要求。

（二）竞赛项目比重五、竞赛技术平台（一）每个赛位配备电气安装与维修比赛平台1套，工作台1张，器材存储柜一个，提供导线线头等废弃物的垃圾桶1个。

（二）每个赛位标示赛位号，赛位的空间大小不小于长×宽（米）=3×3m。

（三）专业知识及技能要求1.设备与器材的安装在电气安装维修项目操作平台上，根据竞赛要求，完成设备、器材及线路的安装，使其符合安装工艺规范。

2.电路安装按照电气系统图、室内照明及弱电控制电路图、动力电路图及电气控制原理图，安装平面示意图等要求，完成电路安装，使其符合操作流程和工艺规范。

3.可编程控制器（PLC）及其应用根据竞赛比赛任务书的要求及PLC硬件接线图，调试电气控制设备，使其符合控制要求。

4.触摸屏的使用按要求使用触摸屏页面中的部件、设置相关的参数，配合PLC调试设备，实现对电气设备的控制与监控。

5.变频器的使用根据电路图，连接变频器电路，设置变频器的参数，配合PLC调试设备，实现对电气设备中三相异步电动机的控制。

中等职业院校电工电子学生技能竞赛电气安装与维修技能竞赛方案一、比赛名称职业院校技能大赛中职组电工电子技术技能比赛二、比赛项目电气安装与维修项目三、比赛方式与参赛资格1. 比赛方式比赛项目由2名参赛学生组成一个工作组，由工作组完成规定的工作任务。

每队限报1个工作组。

2. 参赛资格参赛选手必须是中等职业学校2012年在籍学生。

选手需有电工上岗证或维修电工（或安装电工）技术等级证书。

没有取得上述证书的，须由劳动或安全监管部门（或核发该种证书的部门）出具相关证明，证明选手已经参加并通过了电工上岗证或技术等级证书的考试。

各市教育行政部门负责本地区参赛学生的资格审查工作，并保存相关证明材料的复印件，以备查阅。

四、比赛规则（一）竞赛内容及要求由两名参赛选手共同完成以下工作任务：1. 按工作任务书给定的电气施工图安装配电箱及配电线路；2. 按任务书给定的某系统电气控制原理图（该系统控制对象不超过3个），制作电气控制箱，连接控制电路、设置相关元件参数，并调试该电气控制系统达到技术要求。

（二）选手完成工作任务的时间两个选手完成规定的工作任务，时间为4小时。

（三）赛场提供的设备和器材赛场提供中德栋梁DLJCZ-M01型机床自动化电气实训考核装置，配置清单如下：1、按钮与照明控制序号名称规格/型号单位数量备注（说明）状态1按钮开关LAY50(LA38.39)13红、绿各5只同上按钮开关2电源指示灯AD56-22DS只1红色显示3旋钮开关（选择开关）LAY50(LA38.39)只3黑色同上4紧急停止开关LAY50(LA38.39) 只1红色同上5行程开关JY2A-HHL只7同上2、电气控制箱序号名称规格/型号单位数量备注（说明）状态1触摸屏TPC7062K只17寸彩色屏（昆仑通泰）USB连接安装在控制箱内2交流接触器CJX2-9只8同上3辅助触头F4-20只8同上4PLC(三菱)FX2N-48MR-001只1同上5变频器D700只1同上6热继电器JRS1D-25只3同上7三相交流异步电动机YS5024(Y-△)只4在电机底板上8断路器DZ47-63（C12）只 1 三相安装在控制箱内9断路器DZ47-63（C6）只 1 单相安装在控制箱内10控制箱箱体500mm×700mm×230mm只1含接地排、接零排3、电气安装与维修赛项赛场环境要求序号名称数量备注1 DLJCZ-M01型机床自动化电气实训考核装置4套2三相电源380V 总电源开关不带漏保，每套设备均配备三相五线电源，且设备与设备之间相互不影响。

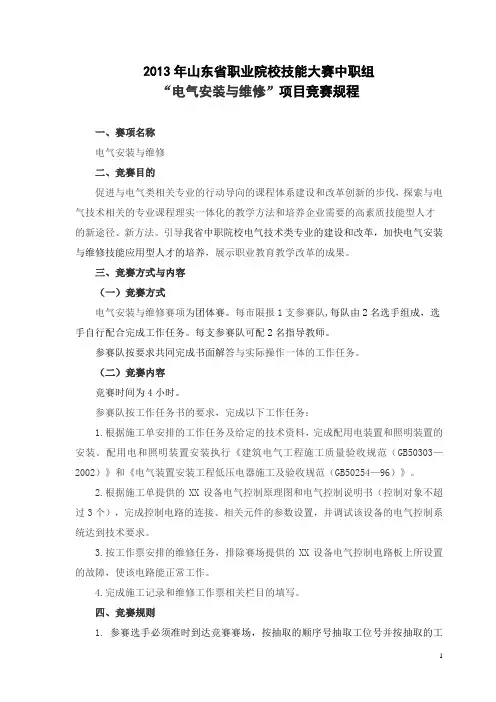

2013年山东省职业院校技能大赛中职组“电气安装与维修”项目竞赛规程一、赛项名称电气安装与维修二、竞赛目的促进与电气类相关专业的行动导向的课程体系建设和改革创新的步伐，探索与电气技术相关的专业课程理实一体化的教学方法和培养企业需要的高素质技能型人才的新途径、新方法。

引导我省中职院校电气技术类专业的建设和改革，加快电气安装与维修技能应用型人才的培养，展示职业教育教学改革的成果。

三、竞赛方式与内容（一）竞赛方式电气安装与维修赛项为团体赛。

每市限报1支参赛队,每队由2名选手组成，选手自行配合完成工作任务。

每支参赛队可配2名指导教师。

参赛队按要求共同完成书面解答与实际操作一体的工作任务。

（二）竞赛内容竞赛时间为4小时。

参赛队按工作任务书的要求，完成以下工作任务：1.根据施工单安排的工作任务及给定的技术资料，完成配用电装置和照明装置的安装。

配用电和照明装置安装执行《建筑电气工程施工质量验收规范（GB50303—2002）》和《电气装置安装工程低压电器施工及验收规范（GB50254—96）》。

2.根据施工单提供的XX设备电气控制原理图和电气控制说明书（控制对象不超过3个），完成控制电路的连接、相关元件的参数设置，并调试该设备的电气控制系统达到技术要求。

3.按工作票安排的维修任务，排除赛场提供的XX设备电气控制电路板上所设置的故障，使该电路能正常工作。

4.完成施工记录和维修工作票相关栏目的填写。

四、竞赛规则1.参赛选手必须准时到达竞赛赛场，按抽取的顺序号抽取工位号并按抽取的工位号就位。

裁判长宣布检查设备和摆放工具指令之后，选手才能开始进行相关操作。

检查设备和摆放工具的时间为10分钟2.在竞赛正式开始前10分钟发放工作任务书，未宣布正式开赛前，选手只能阅读工作任务书和完成设备检查和工具摆放等。

3. 竞赛正式开始后，选手不得离开赛场，否则视为终止竞赛。

特殊原因需要临时离开赛场，须经裁判长批准，并在赛场记录表上签字确认，竞赛时间连续计算。

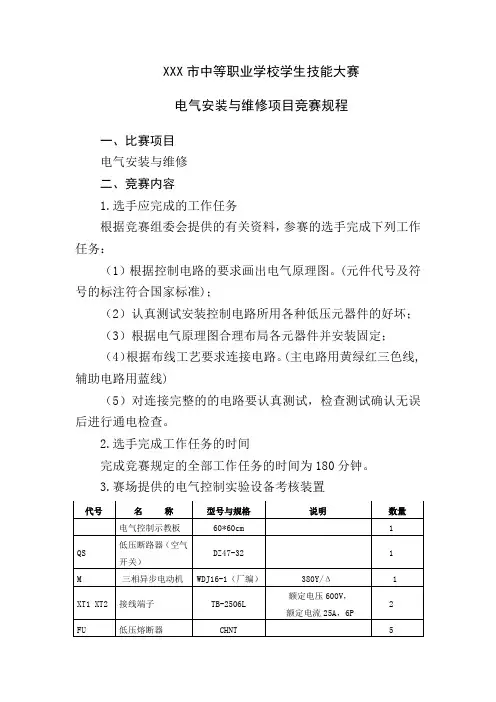

XXX市中等职业学校学生技能大赛电气安装与维修项目竞赛规程一、比赛项目电气安装与维修二、竞赛内容1.选手应完成的工作任务根据竞赛组委会提供的有关资料，参赛的选手完成下列工作任务：（1）根据控制电路的要求画出电气原理图。

(元件代号及符号的标注符合国家标准)；（2）认真测试安装控制电路所用各种低压元器件的好坏；（3）根据电气原理图合理布局各元器件并安装固定；（4）根据布线工艺要求连接电路。

(主电路用黄绿红三色线,辅助电路用蓝线)（5）对连接完整的的电路要认真测试，检查测试确认无误后进行通电检查。

2.选手完成工作任务的时间完成竞赛规定的全部工作任务的时间为180分钟。

3.赛场提供的电气控制实验设备考核装置三、评分标准1.评分标准及分值根据工作组在规定时间内完成工作任务的情况，结合电气照明安装与调试验收规范国家标准进行评分。

满分为100分。

2.违规扣分选手有下列情形，需从比赛成绩中扣分：⑴违反比赛规定,提前进行操作或比赛终止仍继续操作的,由现场评委负责记录并酌情扣1-5分。

⑵在竞赛过程中，违反赛场纪律，由评委现场记录参赛选手违纪情节，依据情节扣1-5分。

⑶在完成工作任务的过程中违反操作规程或因操作不当，未造成设备损坏或影响其他选手比赛的，扣5-10分；造成设备损坏或影响他人比赛情节严重的，报竞赛执委会批准，由首席评委宣布终止该选手的比赛，竞赛成绩以0分计算。

⑷损坏赛场提供的设备，浪费材料，污染赛场环境，工具遗忘在赛场等不符合职业规范的行为，视情节扣5-10分。

四、竞赛规则1.参赛选手要按电工安全操作要求操作。

2.参赛选手的工位号由抽签决定。

3.比赛前30分钟，该场参赛选手凭身份证、学生证进入赛场(各队领队和指导教师均不得进入赛场)。

由裁判组长负责选手签到，核对选手身份证、学生证、裁判组织选手抽取本场次工位号并登记。

进入工位进行竞赛前的各项准备工作。

竞赛裁判组对各参赛选手的场次，工位编号进行登记，赛前各参赛选手对元器件、材料进行检查，元器件有问题应及时向裁判说明、更换，并签字确认，否则由此引起的后果自负。
