110kV-XX-站110kV-电流互感器更换工程施工方案
- 格式:docx
- 大小:26.28 KB
- 文档页数:11
110Kv XX变电站改造工程分四个阶段进行施工,本方案为第一阶段施工方案,主要工作是对#2主变中性点设备、#2主变二次设备、10kVⅡ段开关柜保护面板改造及110k VⅠ段母线11PT二次回路改造、11PT避雷器改造,保护和测控方式实现微机综合自动化。
(一)工程时间:开工时间:2005年8月15日,2005年9月15日竣工投产。
(二)改造内容:1.#2主变中性点改造和1021刀闸和1020刀闸辅助接点开关更换。
1020刀闸辅助开关接点可先调试,1021刀闸因110K VⅠ段母线带电须在送电操作时进行调试(不影响操作,若调试未成功,等到第四阶段停电在进行调试)。
2.#2主变变高CT端子箱更换(站内所要更换的4个CT和1个PT 端子箱先立好,重新敷设电缆,将环网电源完善,在所有改造工程完成后再拆除旧端子箱)。
3.#2主变保护柜旧电缆拆除,敷设电缆到新#2主变保护屏。
4.10kVⅡ段14面柜面板改造,更换7面馈线柜、1面分段隔离柜和1面站用变柜共9组CT。
5.更换#2站用变压器。
敷设临时站用电源至老控制室新配电屏。
6.更换110kV 11PT避雷器和新上11PT端子箱;完善11PT与12PT 的并列二次回路。
(三)施工条件:#2主变及10kVⅡ段母线转为检修状态(在1021刀闸开关侧接临时地线一组,在10k VⅠ、Ⅱ段分段隔离5001刀闸靠500开关侧接临时地线一组)。
10kVⅠ、Ⅱ母线分段隔离开关1112始终保持在合闸状态,#1、#3站用变分别供电老、新电气综合楼。
(四)施工时间安排:(一)#2主变中性点设备、刀闸辅助接点改造一、简述本站目前运行方式为#2主变热备用,10kVⅡ段母线上所有设备处于备用,其他设备处于运行状态。
本次改造更换中性点的隔离刀、避雷器、放电间隙及零序CT,其中中性点隔离刀采用电动操作机构;1021刀闸和1020刀闸辅助开关更换。
二、施工时间及条件时间:2005年8月16日~8月19日条件:#2主变转为检修状态(切开102、502开关,拉开1021、1020、5022刀闸,在1021、5022刀闸靠#2主变侧各挂临时接地线一组)。
XX钢铁厂110KV变电站工程施工方案编制单位:单位地址:联系电话:日期:年月日1施工方案一、工程概况本工程为110KV变电站。
位于日钢厂区内。
电气安装部分:新增容量1×40000KVA(有载调压),110KV出线一回,“T”接于兴Ⅱ回,采用内桥接线方式;35KV出线3回,采用单母线分段接线方式;10KV出线6回,3回架空出线,3回电缆出线,采用单母线分段接线方式,10KV 无功补偿装置:测量控制及继电保护采用微机综合自动化装置。
二、施工组织措施(一)施工现场管理机构设置1、110KV变电站工程为我公司重点建设工程项目,公司的工作重点均向该工程倾斜,以确保该工程优质、高效、如期竣工。
为今后的合作打下坚实牢固的基础。
2、该工程设立工程项目部,从组织上确保本工程顺利实施。
工程项目部设项目经理1人,负责本项目的现场全面工作;下设技安管理组一个,负责本工程项目的安全与质量工作;设物资组一个,负责本工程与建设单位配合、协调关系;设施工组一个,负责本工程项目的具体施工工作;设土建施工组一个,具体负责本工程项目的土建施工工作。
附:工程项目部人员名单:项目经理:技安组:物资组:施工组:项目部组织机构图23、项目部人员组成项目部主要人员由项目经理、施工员、技术、安全员、资料员、材料员和机电员组成。
项目部人员职责1)项目经理职责(1)贯彻质量方针和质量目标,领导本工程项目精心策划,制定项目质量目标和项目经理管理职能,确保质量目标的实现。
(2)负责组织各种资源完成本次项目合同施工,对工程质量、施工进度、安全文明施工状况予以控制。
(3)负责对一切质量事故的调查、评审和处理(4)领导技术人员完成质量记录和竣工文件的编制和移交,参见工程竣工验收交付工作,并对存在问题予以整修,(5)以企业法人委托人身份处理与工程项目有关的外部关系及签署有关合同3等其他管理职权,对公司负责。
2)项目技术负责人职责(1)负责本项目的质量策划,组织编制质量计划并按规定报批,主持建立项目质量保证体系,将项目管理目标分解到各部门、班组、岗位,并对情况进行检查实施监督。
互感器安装作业指导书万宁红石220kV 变电站扩建工程互感器更换安装施工方案编制人: ___________________________ 审核人: ___________________________ 批准人: ___________________________ 批准日期: _________________________万宁红石220kV 变电站扩建工程施工项目部O 一四年六月十七日葛洲坝集团电力有 -±zt -限责任公司互感器更换安装施工方案1编写依据表1-1编写依据2工程概况万宁红石220kV变电站主要承担万宁市的供电任务,本工程为变电站工程,扩建2#主变及配套高、中、低压侧间隔,主变容量为150MVA更换220kV、110kV母联间隔导线;按终期完善220kV、110kV#3 主变跨线,完善110kVI、11段母线;#2主变配置1X 6012kvar电容器,同时#1主变配置1X 6012kvar 电容器;将I段母线的2组电抗器移接至II段母线。
本扩建主变采用三相三卷自然油循环风冷有载调压变压器。
220kV、110kV均采用户外敞开式设备。
本工程在变电站预留场地内进行,无需新增用地。
3.作业准备3.1施工组织机构项目经理:李宇鹏技术负责人:李尚友质安负责人:王峰工作负责人:李尚友项目经理作业(工序)流程见图3-1图3-1作业(工序)流程图4安全风险辨析与预控4.1互感器安装作业前,施工项目部根据该项目作业任务、施工条件,参照《电网建设施工安全基准风险指南》(下简称《指南》)开展针对性安全风险评估工作,形成该任务的风险分析表。
4.2按《指南》中与互感器安装作业相关联的《电网建设安全施工作业票》(编码: BDDQ-ZW-05-01/01 ,结合现场实际情况进行差异化分析,确定风险等级,现场技术员填写安全施工作业票,安全员审核,施工负责人签发。
4.3施工负责人核对风险控制措施,并在日站班会上对全体作业人员进行安全交底,接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。

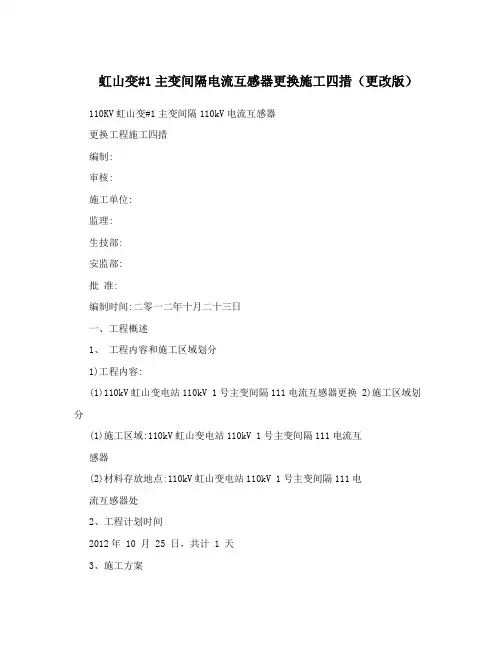

虹山变#1主变间隔电流互感器更换施工四措(更改版)110KV虹山变#1主变间隔110kV电流互感器更换工程施工四措编制:审核:施工单位:监理:生技部:安监部:批准:编制时间:二零一二年十月二十三日一、工程概述1、工程内容和施工区域划分1)工程内容:(1)110kV虹山变电站110kV 1号主变间隔111电流互感器更换 2)施工区域划分(1)施工区域:110kV虹山变电站110kV 1号主变间隔111电流互感器(2)材料存放地点:110kV虹山变电站110kV 1号主变间隔111电流互感器处2、工程计划时间2012年 10 月 25 日,共计 1 天3、施工方案因110kV1号主变间隔原运行的电流互感器为油浸式,现按计划将油浸式电流互感器更换为干式电流互感器,旧电流互感器的拆除及新电流互感器安装、试验由我施工队负责。
具体方案如下:1)由安装队负责办理停电申请、工作票。
2)由安装队负责拆除旧电流互感器及新电流互感器的安装。
3)由调试队负责对新更换的电流互感器进行试验。
4)由调试队负责二次接线的拆除与恢复。
5)投运后,由调试队对二次部分进行极性测试,判明二次接线的正确性。
二、组织措施1、劳动力组织施工部门:由贵州电力建设第二工程公司组织实施2、管理体系图3、主要的施工工器具用量计划表(含大型施工机械);进场退场序号机具名称规格及性能单位数量解决办法时间时间 1 皮卡车东风辆 1 2012.10 2012.12 公司调配 2 平板车辆 1 2012.10 2012.12 公司调配 2 吊车 8T 辆 1 2012.10 2012.12 公司调配 3 电焊机台 1 2012.10 2012.12 公司调配 4 切割机台 1 2012.10 2012.12 公司调配进场退场序号机具名称规格及性能单位数量解决办法时间时间 5 压接钳台 1 2012.10 2012.12 公司调配 6 角磨机台 2 2012.10 2012.12 公司调配 7 电源盘个 2 2012.10 2012.12 公司调配 8 吊绳米 100 2012.10 2012.12 公司调配 9 绝缘梯副 3 2012.10 2012.12 公司调配 10 台钻 380V 台 1 2012.10 2012.12 公司调配 11 割枪套 1 2012.10 2012.12 公司调配 12 常用工具套 5 2012.10 2012.12 公司调配 4、主要实验设备序进场退场机具名称规格及性能单位数量解决办法号时间时间SF6精密露点测试仪 1 DMT-242P 台 1 2012.10 2012.12 公司调配 2 CTC770 台 1 2012.10 2012.12 公司调配互感器测试仪3 D26-I 台 1 2012.10 2012.12 公司调配绝缘电阻表4 万用表 UT70B 台 3 2012.10 2012.12 公司调配5、工程进度计划表根据业主相关要求和质量标准完成相关项工作,所有工作在合同签订之日起,计划1天完成施工,具体时间视变电站运行情况停电时间及现场实际情况确定。

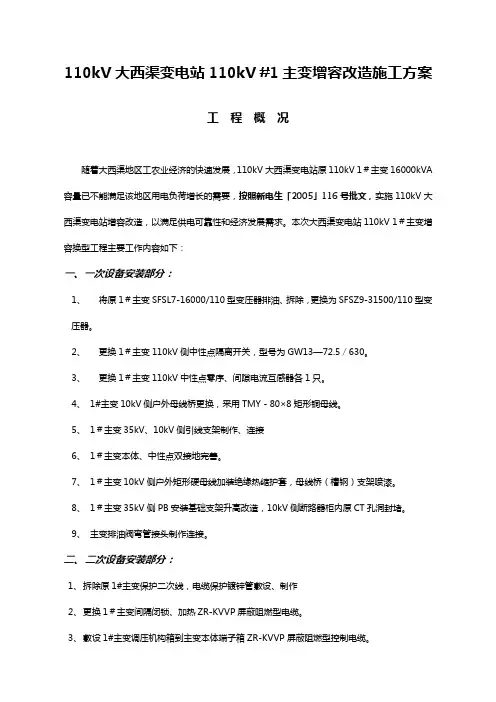

110kV大西渠变电站110kV #1主变增容改造施工方案工程概况随着大西渠地区工农业经济的快速发展,110kV大西渠变电站原110kV 1#主变16000kVA 容量已不能满足该地区用电负荷增长的需要,按照新电生「2005」116号批文,实施110kV大西渠变电站增容改造,以满足供电可靠性和经济发展需求。
本次大西渠变电站110kV 1#主变增容换型工程主要工作内容如下:一、一次设备安装部分:1、将原1#主变SFSL7-16000/110型变压器排油、拆除,更换为SFSZ9-31500/110型变压器。
2、更换1#主变110kV侧中性点隔离开关,型号为GW13—72.5∕630。
3、更换1#主变110kV中性点零序、间隙电流互感器各1只。
4、1#主变10kV侧户外母线桥更换,采用TMY-80×8矩形铜母线。
5、1#主变35kV、10kV侧引线支架制作、连接6、1#主变本体、中性点双接地完善。
7、1#主变10kV侧户外矩形硬母线加装绝缘热缩护套,母线桥(槽钢)支架喷漆。
8、1#主变35kV侧PB安装基础支架升高改造,10kV侧断路器柜内原CT孔洞封堵。
9、主变排油阀弯管接头制作连接。
二、二次设备安装部分:1、拆除原1#主变保护二次线,电缆保护镀锌管敷设、制作2、更换1#主变间隔闭锁、加热ZR-KVVP屏蔽阻燃型电缆。
3、敷设1#主变调压机构箱到主变本体端子箱ZR-KVVP屏蔽阻燃型控制电缆。
5、测试1#主变间隔各信号综自功能6、测试1#主变保护功能及远动信号对点调试7、调试设置1#主变本体调压机构档位(当地监控后台与集控后台)8、测试1#主变本体调压机构升、降、停功能(当地监控后台与集控后台)9、完成1#主变保护定值整定及整组传动、向量测试等工作10、完成1#主变本体保护接线调试工作11、10kV、35kV备自投传动1#主变10kV侧1001断路器、35kV侧3501断路器12、1#主变110kV中性点隔离开关电动操作机构电缆敷设、接线13、1#主变保护屏110kV侧隔离开关位置消缺14、1#主变有载调压机构档位电缆敷设、接线第一章编制依据1、《电业安全工作规程》发电厂和变电所电气部分2、《电业安全工作规程》热力和机械部分DL408—913、《电力设备典型消防规程》DL5027—934、《电气装置安装工程施工及验收规范》GBJ148—905、《继电器和继电保护装置》GB 2900.176、《静态继电器及保护装置的电气干扰试验》GB 61627、《继电器及继电保护装置基本试验方法》GB 72618、《PST-1200》保护装置说明书、图纸9、《继电保护校验标准》10、《电气装置安装工程盘柜及二次回路接线施工及验收规范》GB50171—9211、《电气设备预防性试验标准》12、电气设备安装使用说明书第二章前期施工准备一、技术准备1、组织施工人员学习施工方案,设备安装使用说明书。

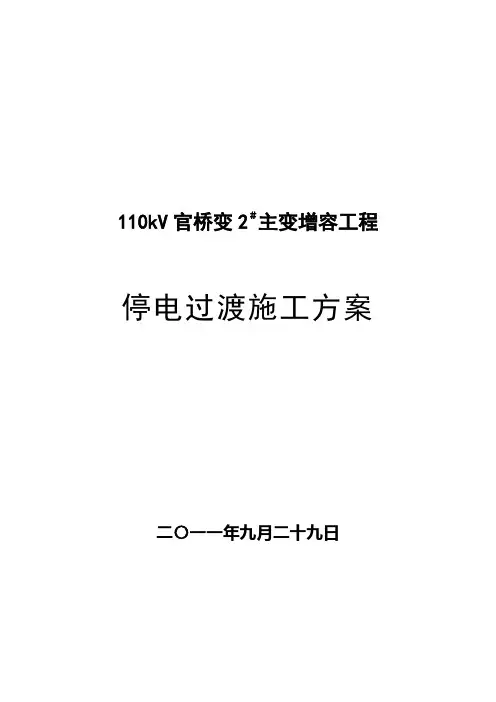

110kV官桥变2#主变增容工程停电过渡施工方案二〇一一年九月二十九日目录1.编制说明 (5)2.主要工程量 (5)3.施工组织 (5)4.停电过渡施工计划安排 (5)4.1第一步#2主变停电 (6)4.2第二步110K VⅡ母停电 (6)4.3第三步35K VⅡ母停电 (7)4.4第四步10K VⅡ母停电 (7)4.5第五步安宏官牵册线停电 (7)4.6第六步35K VⅠ母停电 (8)4.7第七步10K VⅠ母停电 (8)5.安全重点注意事项 (9)1.编制说明为确保施工的安全顺利进行,根据黔东南开源电力设计咨询有限公司的设计图纸,编制本停电过渡施工方案。
2.主要工程量官桥110kV变电站2#主变增容工程建设规模情况见下表。
3.施工组织为确保整个改造工程有指挥地安全顺利完成,特组建专门的项目经理部对工程的安全、质量、进度进行全过程归口管理负责,项目经理部相关组织机构如下:项目经理:技术负责人:专责安监员:专业电工:人配合技工:人特殊工种:人4.停电过渡施工计划安排在停电之前,应先完成新增3C、4C电容器组的基础和设备安装、一次试验。
4.1第一步 #2主变停电(停电时间约为45天)4.1.1工作任务:拆除#2主变三侧及中性点设备的连线移走原有的20MVA变压器更换#2主变35kV侧进线(从主变35kV侧到35kV配电室穿墙套管)拆除原有的基础,根据设计图纸重做#2主变基础(考虑拆除难度大、混凝土养护期长,本工序按35天考虑)安装新的40MVA变压器,完成各项常规及特性试验。
恢复#2主变三侧及中性点的设备连线4.1.2停电范围#2主变110kV侧隔离开关(操作时与110kVⅡ母停电同步进行,110kVⅡ母恢复运行时,此隔离开关不投运)35kV #2主变进线间隔断路器、隔离开关10kV #2主变进线间隔断路器、隔离开关4.2第二步 110kVⅡ母停电(与#2主变停电同时开始,时间约为3天)4.2.1工作任务:更换110kV安虹官牵册线电流互感器以及分段电流互感器相应的二次回路改接4.2.2停电范围110kV安虹官牵册线断路器和分段断路器110kV安虹官牵册线2组隔离开关,分段2组隔离开关(虽然根据当前的运行状态,#2主变已经停运,但是根据运行规程,每个工作面的安全措施应独立,不依赖其他工作面,因此,靠近母线的两组隔离开关也拉开是有必要的)4.3 第三步 35kVⅡ母停电(停电时间约为9天)4.3.1工作任务:更换35kVⅡ母铜排更换35kV #2主变进线电流互感器、分段电流互感器更换穿墙套管至#2主变进线断路器的铜排备注:以上两步放到35kV Ⅱ母全停的时候来完成,可以降低风险。
110kV XXX变电站#1、#2、#3主变交流耐压试验方案批准:审核:初审:编写:2019年08月目录一、工程概况 (3)二、施工方案安全风险评估 (3)三、施工组织措施 (6)四、施工总体计划 (9)五、施工流程 (9)六、停电计划表 (10)七、现场勘查表 (11)八、施工临时设施 (11)九、人力配置及培训 (12)十、施工技术措施、过程控制及验收要求 (12)(一)施工技术、资料准备 (13)(二)专项技术措施及现场施工过程控制 (13)十一、施工安全措施 (14)(一)通用安全措施 (16)(二)专项安全措施 (19)十二、吊车停放位置说明及注意事项: (20)十三、现场文明施工与环境保护 (20)(一)文明施工 (20)(二)资料和信息管理 (21)(三)环境保护 (21)十四、应急预案及措施 (19)十五、人员变更情况表(同意人员变更后签证此表) (24)十六、工器具变更情况表(同意增加工器具后签证此表) (24)十七、附件(长时感应电压(带局部放电测量)试验方案) (24)一、工程概况(一)编制依据:根据根据南京立业电力变压器有限公司厂方及试验所高压班确认后进行方案编制。
(二)施工执行标准:(三)工程概况110kV XXX变电站#1、#2、#3主变交流耐压试验方案,按南京立业电力变压器有限公司技术要求及试验所高压班确认后进行试验验收。
(四)施工图纸厂家出厂说明书1套(五)施工地点1、主变区域:#1、#2、#3主变区域(六)施工工期:2019年 09 月 09 日至2019 年 09月 10日,计划总工作日: 2 日;二、施工方案安全风险评估(一)主要风险概述1、工作前,工作人员应明确工作位置,并确定其它无关物理连接断开。
登高作业必须佩戴安全带,必须将安全带扣在工作位置旁牢固、结实固定物上。
使用梯子前检查梯子是否完好,必须有人扶梯,扶梯人注意力应集中,对登梯人工作应起监护作用2、工作前必须向施工单位或变电站了解清楚临时施工电源或检修电源容量情况,不能只看电源开关的容量,确保试验电源容量满足要求3、降压后应及时挂设地线,待充分放电后方可操作(二)施工安全风险评估1、属于《电网工程建设施工安全基准风险指南》的风险,根据施工方案风险评价结果,5 级(不可接受风险) 0 个, 4 级(高风险) 0 个, 3 级(中度风险)0 个,5三、施工组织措施(一)业主单位管理组织1、安全管理组组长:XXX组员:XXX2、工程管理组组长:XXX组员:XXX3、监理:XXX(二)现场施工人员组织1、施工总负责人:XXX2、现场负责人: XXX3、施工工作主要负责人:XXX4、技术负责人:XXX5、安全负责人:XXX6、资料管理员:XXX7、施工班组:一次班组、高压班(三)职责划分1、业主单位管理组织职责:(1)安全管理组a、负责工程开工前对施工人员进行安全技术交底。

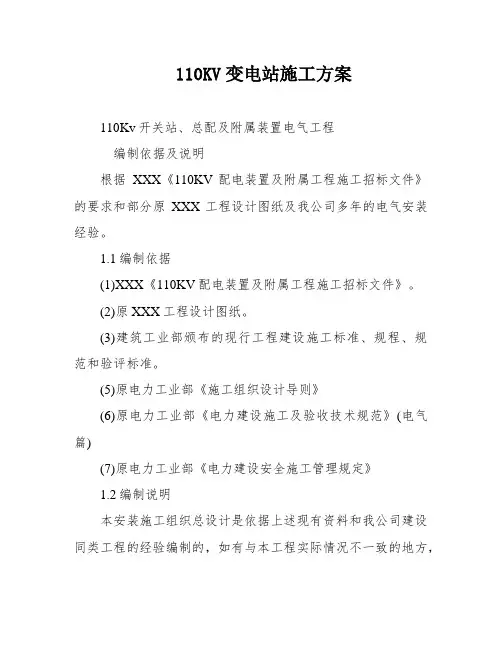

110KV变电站施工方案110Kv开关站、总配及附属装置电气工程编制依据及说明根据XXX《110KV配电装置及附属工程施工招标文件》的要求和部分原XXX工程设计图纸及我公司多年的电气安装经验。
1.1编制依据(1)XXX《110KV配电装置及附属工程施工招标文件》。
(2)原XXX工程设计图纸。
(3)建筑工业部颁布的现行工程建设施工标准、规程、规范和验评标准。
(5)原电力工业部《施工组织设计导则》(6)原电力工业部《电力建设施工及验收技术规范》(电气篇)(7)原电力工业部《电力建设安全施工管理规定》1.2编制说明本安装施工组织总设计是依据上述现有资料和我公司建设同类工程的经验编制的,如有与本工程实际情况不一致的地方,我们将随时对施工组织总设计进行修改和补充,以达到切实指导施工的目的。
工程概况工程特点(1)施工手艺、质量要求高(2)工程量较大,专业齐全(3)工程施工周期短(4)大型设备安装较多工期和质量目标工期目标:控制总工期为3个日历月天数。
质量目标:一次交验合格率100%,优良率90%,确保工程质量优良。
1工程概况及施工内容1.1工程概况1.2电气安装工程量变压器中性点接地装置:。
4套110KV屋内配电装置:。
1套10KV高压柜:。
50台断路器LW35—126.3150A。
40KA。
18台隔离开关GW5A—DW。
2000A。
100KA。
29台(组)综合自动化设备:。
2套直流屏(DC220V,65Ah。
RS485接口):。
24台电缆(不包括全厂电缆):。
9756米接地扁铁(包括设备接地):。
3000米2.工期放置和保证措施2.1工期放置的原则2在保证工程质量和安全施工的前提下,针对工程特点,统筹安排,确保在60日历天的工期内完成工程的主要接点,并在11月15日一次调试成功送电。
2.2影响电气工程工期的几个因素:2.2.1图纸问题:现行施工图纸均为前期已建成电厂的施工图,与其现在施工工程出入太大,需要修改。
110kV变电站110kV升压站间隔扩建施工方案目录一、项目概况………………………………………………………………………… ..3二、建设内容.................................................................. ..................................................... . (3)3. 建设方案简述………………………………………………………………………… ..34、施工质量技术措施…………………………………………………………………… ..5五、施工人员和工具的安排...................................................... ..................................................... .. (23)6. 施工进度表……………………………………………………………… .28七、施工安全控制措施................................................... .. (29)八、建筑环保文明建设………………………………………………………………………… .34一、项目概况在原110kV站点预留间隔153处(110kV麦-A线154间隔与110kV预留内桥121间隔之间)扩展一个110kV出线间隔,对面至麦尔马升压站。
二、建设内容:1.土木工程部分(1) 部分设备基础的开挖和扩建。
(2) 为扩展部分做好设备基础。
(3)立杆和二次浇注。
(4)土方回填、平整和地表修复。
2、电气安装调试(1)、吊装膨胀间隔设备。
(2)、机构调整、跳线连接。
(3)二次电缆的敷设和布线。
(4)、调试(高压测试)、保护调试。
(5)、二级系统访问,一级系统访问。
3、验收调试。
三、建设方案简述:上图中的红框就是这个构造的展开区间。

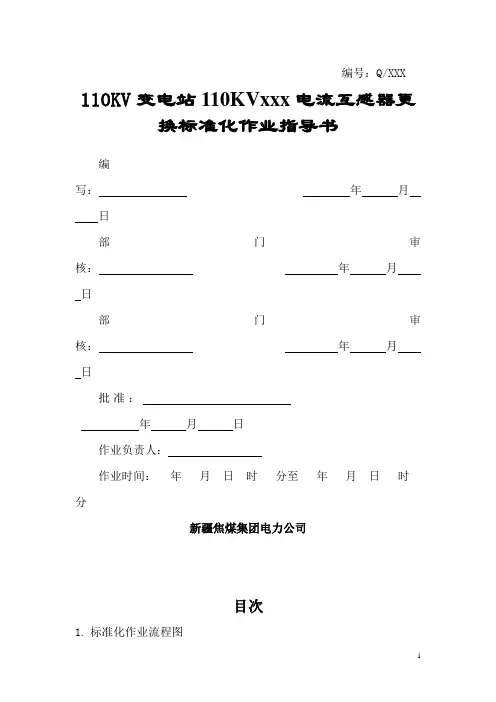

编号:Q/XXX 110KV变电站110KVxxx电流互感器更换标准化作业指导书
编写:年月日
部门审核:年月日
部门审核:年月日
批准:年月日
作业负责人:
作业时间:年月日时分至年月日时分
新疆焦煤集团电力公司
目次
1.标准化作业流程图
2.范围
3.引用文件
4.准备阶段
5.设备检修流程图
6.作业程序及作业标准
7.验收
8.作业指导书执行情况评估
1.标准化作业流程图
变电检修标准化作业流程图
2.范围
本作业指导书适用于110KV变电站110KV xxx电流互感器更换作业。
3.引用文件
3.1国家电网安监[2005]83号文《电力安全工作规程》(电力线路部分)
3.2国家电网安监[2005]83号文《电力安全工作规程》(变电站和发电厂电气部分)
3.3 国家电网生[2003]387号文《变电站管理规范》(试行)
3.4 电安生[1994]227号电业安全工作规程(热力和机械部分)
4.准备阶段
4.1准备工作安排
110KV变电站110KVxxx电流互感器更换作业工器具
责任人:
4.4备品备件及材料
110KV变电站110KVxxx电流互感器更换作业备品备件及材料
6.作业程序及作业标准
6.5竣工。
施工组织设计审查:校核:编写:3.1工程概况XX水利枢纽施工供电110kv变电站工程是为满足XX水利枢纽工程施工用电而建设,该项目位于枢纽XX大桥左侧下游约200m处.施工变电站的110kv进线接于XX地区东笋变,施工变电站建成投产后,将枢纽右岸已建成的35kv临时变电站设备搬迁至施工变电站合并运行,35kv线路延伸过江进110kv施工变作为枢纽施工保安电源.本工程主要工程项目有:<1>35kv施工供电备用线路工程;<2>110kv施工供电线路工程;<3>110kv施工变电站土建及安装工程;3.2施工布署工程质量目标满足国家或电力施工验收规范,做到:土建分项工程和单位工程合格率100%,优良率85%以上;电气设备安装工程合格率100%,优良率90%以上;整项工程质量等级达到优良.工期目标按招标范围的施工图纸工程内容及招标文件要求,计划总工期210日历天.安全目标群伤群亡事故为零;重大设备事故为零;重大火灾事故为零;轻伤事故率控制在5‰以内.3.2.4工程主要施工负责人简介施工主要负责人简介见第二章中"2.4拟投入本工作的主要人员表".施工工序总体安排本工程的施工是在场地平整工作完成后进行.施工队伍进场后,先按施工总平面图布置临时设施,并按平面布置要求对站内的主控楼基础和排水系统及110kv线路工程进行施工,在主控楼基础和排水系统完成后即安排主控楼主体工程、设备基础、电缆沟、构架基础等施工;最后进行电气设备安装及站内各附属设施的施工.110kv施工变电所建成投产后,即进行35kv临时变电站搬迁工作.在土建施工过程中安排电气预埋、接地等交叉作业.3.3 施工进度计划根椐招标文件要求,本工程计划2001年5月25日开工,2001年12月20日完工,总日历工期210天,详细的施工进度见《XX水利枢纽施工供电110KV输变电工程施工进度横道图》.3.4 施工总平面布置说明及附图3.4.1 施工布置的原则<1> 本变电所内电气布置很紧凑,场内可用的临时设施用地较少,施工布置时应充分利用现有空地,以不占或少占永久设施用地为原则;<2> 充分利用地形和区域条件,合理布局,既要有利于生产、易于管理,又要便于生活,并符合国家有关安全、防火、卫生、环境保护等规定,直接为生产服务的设施尽量靠近施工现场,而生活和仓库等设施靠后布置.<3> 按合同规定做好防洪安全和环境保护规划,采取必要的措施,保护临时设施周围开挖后的边坡.施工交通<1> 对外交通:XX水利枢纽坝址在XX市上游约22km.从XX市经323国道、枢纽右岸公路、平圩大桥可到枢纽左岸上坝公路,110KV施工变电站位于枢纽左岸上坝公路旁边,对外交通方便,汽车可直通施工现场.<2> 场内运输:利用变电站▽180.0m平台空地,以不影响变压器基础施工为原则灵活布置.水、电、风及通信<1> 供水:施工用水考虑采用抽水机抽取右江河水.在变电站附近的▽184.5m高程处建容积为20m3的蓄水池,Ф50mm供水管接至主要施工用水点.<2> 供电:由于甲方提供的工地变电所距离本工程施工场地较远,而本工程项目用电量较少,本工程施工考虑自备1台30KW和1台50KW的柴油发电机组根据施工需要供电.发电机房设在变电站▽184.5m高程平台的空地上.<3> 供风:本工程石方开挖量较少,爆破钻孔计划采用手风钻,采用3台JWG-3/7柴油移动式空压机供风.<4> 通信:开工前与XX市电信部门联系安装程控1台,项目经理及副经理利用移动对外联络.生产设施、仓库和堆料场<1> 砂石料:本工程所用片石及砂石料考虑在XX市附近的采石场采购,自卸车运输至施工现场分级存放,储量按砼浇筑强度的3~4天用量设置.<2> 混凝土生产系统:本工程砼总量不大,强度较小,计划在变电站设砼拌和站.拌和站布置1台0.4m3的砼拌和机,满足变电站土建工程砼及预制砼施工需要,与之配套的有50t水泥罐1个及80m2砂石堆料场.混凝土生产系统布置详见"施工总平面布置图".<3> 砼预制场:预制砼量较少,预制场布置在站内空地及进场公路上,以不影响站内基础施工为原则.<4> 钢筋、木加工场:本工程钢筋用量较少,钢筋的堆放为露天加篷布临时存放,钢筋加工场占地约100m2.模板以使用钢模板为主,木模为辅,木材在XX市区建材市场采购成品的方材和板材,木模加工场占地约100m2.钢筋、木模加工场布置在进场公路上,详见"施工总平面布置图".<5> 现场值班室及工具劳保仓库:设在进场公路旁的▽180.0m平台上,总建筑面积60 m2.<6> 砖堆场:布置在主控楼附近的进场公路上.<7> 井架及卷扬机:作为主控楼、高压开关柜室土建工程原材料和砼垂直运输用,靠近主控楼布置.临时房屋建筑和公用设施临时房屋建筑和公用设施包括办公室、试验室、职工生活房、食堂、浴室卫生间等.由于本工程工期较短,变电站附近边坡陡,可利用空地少,计划在变电站旁的▽184.50m平台上搭设一排临时工棚作为生活和办公用房,不足部分在当地租用民房.各类生产辅助设施的布置位置详见"施工总平面布置图",各类临时设施的规划用量详见表<3.4—1>.3.5 施工准备工作组织准备<1> 如宣布我局中标,我们将立即在局内进行施工前动员,按合理分工与密切协作的原则,组建项目经理部,确定管理运行机制〕项目经理部组织机构及职责见以下框图〔.合同文件签订后,由项目经理部及时组织施工人员、设备材料进场,保证在合同文件规定的时间内正式开工.<2> 成立由一位副局长任组长的领导协调小组,负责本工程的组织协调工作,按我局ISO9002质量管理体系贯标要求,充分发挥国有大型建筑企业的整体优势,最大限度地优化配置人力、物力、财力和技术力量,确保本工程优质、快速、安全完成.<3> 做好职工教育工作,按照劳动力需用计划,分批组织各工种人员进场,安排好职工生活,做好质量、安全、防洪、防火、文明施工和遵纪守法教育.对特殊工种人员进行上岗前培训、严格持证上岗.<4> 人员进场计划详见2.6"劳动力计划表".1、项目经理、副经理、项目总工程师为领导决策层,负责组织实施对施工过程的生产、经营、进度、质量、安全、财务进行具体的领导管理和控制.2、施工技术室负责技术管理,解决施工中重要技术问题,参加重大技术、质量问题的处理;3、安全质量室负责制定安全质量管理制度、工程质量和安全监督、管理工作和原始资料及竣工资料的收集整理等;4、试验室负责各种原材料、砼、砂浆等的检验和实验以及施工质量监督管理工作;5、经营财务室负责计量支付、计划统计、预算、财务管理;6、设备物资室负责物资采购保管和供应、机械设备管理、维修保养;7、测量队属施工技术组领导,负责工程施工的测量放样和测量观测工作;8、办公室负责对外联系、接待、后勤和保卫等工作;9、各施工队为现场作业层,负责按我局质量体系文件,作业指导书和有关标准、规范、规程施工,是现场各工程项目施工的具体工作人员,是质量的直接责任人.技术准备<1> 熟悉合同,全体管理人员在开工前集中学习,认真研读本工程合同文件,领会合同精神,认真履行合同;<2> 全面熟悉设计文件及图纸资料,领会设计意图,澄清所发现的设计问题;<3> 备齐本工程所需的规程、规范和标准<所需规程、规范和标准见前述>,按监理工程师和我局ISO9002标准体系文件要求备好各种有关施工记录表格;<4> 现场实测实量,复核工程量,按施工的难易程度,编制实施性的施工技术措施;<5> 清理现场,做好临时工程的规划、设计、施工;<6> 进行试验工作,对砼、砂浆的原材料进行试验检验工作,通过试验确定砂浆和砼配合比等;<7> 技术准备工作坚持做到:准备项目齐全,执行标准准确、内容完善齐备、超前计划布局及时指导交底,重在检查落实.物资准备<1> 资金准备:根据工程所需投入足够的流动资金.资金准备计划见 2.7"资金流估算表".<2> 根据施工进度安排好各种材料、施工设备的进场时间,落实材料供应来源和运输措施,确定材料仓库和堆放的面积、地点.<3> 材料进场按我局ISO9002质量体系文件的采购程序和贮存程序执行.各种材料除应有出厂合格证外,还要按有关规定在监理工程师监督下进行检验.并报监理工程师同意方可使用.<4> 设备进场后要做好安装、调度、保养,一些常用的配件要有一定数量储备以便及时更换,保证各种机械设备正常运转.<5> 各种试验、测量及计量设备按其检定周期按时送有资质的单位部门检定,并办理计量合格证,未经检定及过期未检定的上述设备、仪器不得在工程中使用.<6> 机械设备准备详见 3.6"施工机械的进场计划";材料准备详见 3.7"工程材料的进场计划".3.6 施工机械进场计划拟投入本合同工作施工的机械设备进场计划详见"2.5 拟投入本合同工作的主要施工设备表".3.7 工程材料的进场计划3.8 分部分项工程的施工措施本工程包括:110KV施工变电站土建及安装工程、110KV施工供电线路工程、35KV施工供电备用线路工程.施工总体安排如图3.8-1.框架结构:柱、梁板安模、绑扎钢筋→浇砼→养护→砌砖.放线砖混结构:砌砖墙→安模板、钢筋→浇柱、梁、板砼→养护3>外墙装修搭外架→清墙面→抹底灰→抹石米浆→水刷石→拍实→拆外架→散水台阶→勒脚.4>内装修抹底灰、刮腻子→墙裙→楼面水磨石→门窗上漆、清洁.<2>主要施工方法与工艺垂直运输用井架,水平运输使用手推车或人工搬运.模板以组合钢模板为主、木模及胶合板为辅,支撑用排架管结合圆木.施工脚手架全部用钢管.砌体砌筑用砂浆采用机械拌制,在现场配备2台砂浆搅拌机.砼为现场拌制,配备1台JZG350<0.4m3>混凝土拌和机.1>基础基础土方开挖采用机械与人工相结合的方法进行,配备一台挖掘机及两台自卸车运土.如遇石方则采用手风钻钻孔,人工装药,小型松动爆破.经验坑、验槽后进行垫层砼浇筑.当垫层砼达到一定强度后,再放线、支模、绑扎基底钢筋、浇基础砼.浇筑基础地梁后,重新核对轴线及地梁面高程.2>主体结构施工顺序:抄平放线→搭设施工脚手架→柱钢筋焊接→绑扎墙、柱钢筋→墙、柱钢筋验收→支墙柱模板→支梁底模→绑扎梁钢筋→支梁侧模板及楼板模板→绑扎楼板钢筋→楼面钢筋隐蔽验收→铺设操作平台板→混凝土浇筑→养护→砌砖→转入下一工序流水作业.①、柱、梁、板的模板柱梁模板采用胶合板,楼板模板用组合钢模板及木板拼装,支撑系统采用排架管结合圆木.对较大跨度的梁按规范要求预先起拱.模板工程保证在砼浇筑过程中满足强度、刚度和稳定性的要求,并且有足够有效的支承面,做到接口平直,接缝严密,柱与梁之间的接槎吻合与方正,尽可能整块模板放在柱的下部,既省工,又节约材料,拆模后又美观,且操作也安全.②、钢筋绑扎:钢筋骨架和钢筋均在现场制作、绑扎,钢筋规格、数量、位置及塔接长度,均符合设计和施工规范要求.柱的竖向钢筋的弯钩朝柱心,箍筋的接头交错绑扎,其转角处与竖向钢筋扎牢.梁底部的受力钢筋严格预留保护层,板、次梁主梁交错处、板的钢筋在上,梁的钢筋在中间,主梁的钢筋在下.板的钢筋网四周每点绑扎,中间部分梅花绑扎<双向受力筋全部交叉点绑扎>,板的附筋待水电管预埋完成后再绑扎.③、砼浇筑在准备工作全部完成经检查验收、签发开仓证后进行砼浇筑.浇筑前先调整好板、梁柱的钢筋,同时垫好保护层垫块;加固钢筋骨架及进料平台,清理工作面杂物.浇筑顺序为:柱→梁、板.垂直运输用井架配卷扬机,水平运输使用手推车或人工搬运.柱子分层下料,振捣适度;梁柱用插入式振捣振捣,板用平板振动器振捣.浇筑砼前注意高程检查并做好标高控制;严格检查支撑是否牢固,防止下沉、胀模.本工程采用现场自拌砼,施工中做好以下工作a.根据施工进度安排,做好砼原材料供应工作.b.严格按配合比配料,称料准确.c. 加强砼养护,砼浇筑12小时后浇水养护,养护期不少于14天.在砼未达到规定强度之前不在上面施工作业.④、砖砌体:砌筑前,浇水淋砖并淋透,基层清理干净,两端架设皮数杆,在楼地面弹出墙体轴线、边线和控制线.砌筑时,每层双面拉线,使砌缝均匀一致,平直通顺,严禁通缝,开始砌筑时先要进行摆砖,排出灰缝位置,摆砖时注意门窗位置、砖垛等对灰缝的影响,同时考虑砖间墙的组砌方法,以及七分头砖、半砖等砌在何处为好,务使各皮砖的竖缝相互错开,同一墙面上各部位组砌方法统一,并使上下一致.砌筑实心砖墙时,采用"三一"砌砖法,即:"一铲灰,一块砖、揉一揉",竖缝采用挤浆或加浆方法,使其砂浆饱满,必须留槎时,需砌成斜槎,斜槎长度不小于高度的2/3.砖墙相邻工作段高差点控制在一个楼层及高度内,每天砌筑高度控制在1.8m以内.3>、装修工程内装修工程在主体结构施工完成后进行,内装修脚手架的搭设,视房间的层高情况,使用高低适中的活动马凳,铺脚手板,或用钢管搭满堂脚手架;外墙装修工程在主体施工阶段做好准备,待主体封顶、屋面工程施工完后进行,外装修作业采用原施工阶段的悬挑脚手架.装饰工程的施工按照自上而下,先外后内,先粗后细的原则进行.施工过程中合理安排好各道工序的衔接,做好成品保护,防止相互污染.在施工中特别注意:①、防水:屋面防水施工主要是找平层施工和防水层施工,施工时遵照如下原则进行. 找平层施工:a.找平层施工时先将基面表面清理干净,并洒水湿润.b.找平层施工按规范要求留设伸缩缝,施工时砂浆铺设由远到近,由高到低,严格掌握坡度.c.待砂浆稍收水后,用抹子压实抹平,终凝前将做伸缩缝的木条取出,找平层完工12小时后及时养护,养护期间不得上人上物.d.终凝前可能下雨时,不进行找平层施工.防水层施工:a.检查基层,要求基层表面整洁、干燥.b.清除卷材表面隔离物.c.卷材铺设时,大面积铺设前,先在水落口、天然等易渗漏的薄弱环节处铺一层附加层,然后再进行全面铺设,铺设时,粘结剂厚度均匀,约0.8~1mm,卷材铺设采用推滚法,使粘结剂压匀粘牢,卷材铺贴后立即用圆辊滚平压紧,排出基层与卷材间的空气,消除皱拆.②、内墙、天棚a. 抹灰:抹灰是天棚、内墙装修的关键环节,抹灰质量的好坏直接影响到天棚、墙面饰面的垂直度、平整度等,因此一定要严抓抹灰质量,本工程抹灰工程按高级抹灰控制,特别注意阴阳角、门窗边及细部线条的处理.主要工序为:清理基面→阴阳角找方→拉线冲筋→分层赶平→修整.具体施工方法:抹灰前一天浇水湿润墙面,表面要求压光、洁净、颜色均匀,线角平直、清淅美观、无抹纹,不能有砂粒外露、表面粗糙现象;抹灰的工艺流程按照"先上后下"的原则进行,以便做到减少修理,保护成品;在墙面上用2m托线板进行挂线做塌饼,洒水湿润墙壁面,用1:2水泥砂浆做好门窗及阴阳角的侧边防和护角,然后做竖筋刮糙;墙面基底凹凸不平或抹灰层较厚处先用水泥砂浆分层垫平,每层厚度不大于20mm,必要时用钢丝网加固;底层抹灰需压实粉平,使其粘结牢固,中层待底层稍干后进行,并用刮尺和木蟹打平整;罩面待中层达到六七成干后进行,先从阴角、阳角开始,铁板压光不少于二遍,厚度不大于2mm.施工完毕检查质量达到:抹灰层不得有爆灰和裂缝,各抹灰层之间及基底粘结牢固,不得有脱层、空鼓等缺陷;表面光滑、洁净、接搓平整、灰线清晰、顺直、无缺角掉棱;实测质量允许偏差符合规范要求,合格率在90%以上.b. 胶腻子:胶腻子操作程序为:煮制胶水→配制腻子→清理抹灰面→腻子打底→第一次过面及修整→第二次腻子及修整.要求基层必须洁净无砂粒、浮灰.胶水质量提前按配合比煮好,腻子随用随配.腻子总厚度控制在2mm左右.做到刮出来的腻子表面光滑、平整洁净、色泽一致,各项偏差控制在允许范围内.③、外墙面施工施工工艺流程:搭外架→清墙面→抹底灰→抹石米浆→水刷石→拍实→拆外架→散水台阶→勒脚.采用落地式脚手架.用Ф48钢管按常规搭设,间距与框架排架支撑一样,以便于水平管连通;抹底灰方法基本同内墙抹灰,只是比内墙抹灰稍为粗糙些;待底灰砂浆达到一定强度后抹石米浆,将石米与水泥按一定比例拌和均匀后,按"自上而下"的原则进行操作;待石米浆达到一定强度后即用水"自上而下"进行刷洗,随后人工进行拍打压实,防止石米松动.④、门窗工程a.所用门窗及零部件质量检验须符合规范及设计要求,不合格品绝不使用.b.根据图纸检查校正各材料外形及平整度,合格后才安装.c. 安装过程严格按规范及设计要求施工,保证门窗安装牢固,横平竖直,高低一致.框与墙体缝隙嵌饱满密实,表面平整光滑,无裂缝.d. 吊运及安装过程中防止擦伤产生,安装过程中及时清理门窗表面的水泥砂浆、密封膏等,以保证表面质量,保证门窗安装好后表面洁净,大面积无划痕、碰伤、锈蚀.4>楼地面工程①、水泥砂浆地面a. 基层处理:将基层灰尘扫掉,用金丝刷和錾子刷净,剔掉灰浆皮和灰渣层,用10%的火碱溶液刷掉基层上的污渍,并用清水及时将碱液冲净.b.找标高弹线:根据墙上的+50cm水平线,往下量测出面层标高,并弹在墙上.c. 洒水湿润:用喷壶将地面基层均匀洒水一遍.d. 抹灰饼和标筋:根据房间内四周墙上弹的面层标高水平线,确定面层抹灰厚度,然后拉水平线,开始抹灰饼<5cm×5cm>横竖间距为1.5~2.0m,灰饼上平面即为地面面层标高.铺抹灰饼和标筋的砂浆配合比与抹地面的砂浆相同.e. 刷水泥浆结合层:在铺设水泥砂浆之前,涂刷水泥浆层,随刷随铺面层砂浆.f. 铺水泥浆面层:涂刷水泥浆之后,紧跟着铺水泥砂浆,在灰饼之间将砂浆铺均匀,然后用木刮扛按灰饼高度刮平.g. 木抹子搓平:木刮扛刮平后,立即用木抹子搓平,从内向外退着操作,并随时用2m 靠尺检查其平整度.②、水磨石面层:a. 水磨石料配料准确、拌和均匀,先将水泥与颜料过筛后干拌均匀,再掺入石粒拌和均匀后加水搅拌.拌和料稠度约6cm.b. 在找平层上按设计要求的分格或图案设置铜条等分格条,用水泥砂浆在嵌条的两边预与埋牢,高度比嵌条低3mm.分格嵌条应上平一致,作为铺设面层的标准.c. 铺设前,在找平层面刷一道与面层颜色相同的水泥浆作结合层,随刷随铺水磨石拌和料,料的铺设厚度高出分格条1~2mm,要铺平整,用滚洞滚压密实.待表面出浆后用抹子抹平.在滚压过程中,如发现表面石子偏少,即在水泥浆较多处补撒石子抹平,增加美观.次日开始养护.d. 在同一面层上采用几种颜色图案时,先做深色,后做浅色,先做大画,后做镶色边,待前一种色浆凝固后再做后一种.e.面层用磨石机分次磨光,开磨前先试磨,以表面石粒不松动方才开磨.头遍用60~90号粗金刚石磨,边磨边加水,磨匀磨平,使全部分格条外露,磨后冲洗干净,用同色水泥浆涂抹,以填补表面的细小孔隙和凹痕,适当养护后再磨.二遍用90~120号磨,磨到表面光滑为止,其它同头遍.三遍用200号磨,磨至表面石子粒显露,平整光滑,无砂眼细孔,冲洗后涂抹草酸溶液一遍.四遍用240~300油石磨,磨至表面光滑出白浆为止,用水冲洗凉干后上蜡抛光.<3> 工程施工质量及安全措施详见"3.9 工程质量保证措施"及"3.10 安全生产保证措施"的有关内容.3.8.1.2变电站结构施工本工程根据国家建设部颁发的《建筑安装工程施工验收规范》进行施工.<1>构架与设备基础该分项工程包括进出线构架、离心杆独立支柱、设备基础、主变基础、电容器基础、电缆沟、油池及消防池等.施工顺序:测量放线→基础土方开挖→砼垫层→支模→钢筋安装→浇砼→回填.①、土方开挖:大基础拟用反铲进行开挖,人工配合修整;小基础用人工进行开挖;弃土用5t自卸车或农用车运至指定地点堆放.开挖完经验坑、验槽后立即进行基础垫层砼施工.②、模板:采用钢模或木模.选用的模板尺寸符合要求,运到现场拼装,安装前对模板校直、校正,清理表面杂物,模板连接紧密、支撑牢固,预留的杯口、设备地脚螺栓位置准确,模板表面于砼浇筑前涂脱模剂.③、浇筑:按设计及规范要求进行砼料拌和,拌和机置于仓面附近,用手推车推料进仓,插入式振捣器振捣密实;构支架杯口基础一次浇筑完毕,不留施工缝;杯口在初凝后拆模拉毛,杯口二次浇灌前,杯口内壁用水清洗干净,之后再安装支柱及浇筑杯口二次混凝土;设备基础的砼强度达到设计值后进行设备吊装.<2>变电所内道路所内道路施工顺序:施工准备→测量放样→路基开挖、回填压实→碎石垫层→砼面层.①、按设计图及施工规范要求进行路槽、铺基层混合料等施工.路槽用推土机、5t 自卸车及打夯机等机械进行施工,回填土料选用业主指定的合格材料,自卸车运至填筑面分层摊铺、分层碾压,分层厚度及压实遍数按规范要求进行,碾压按先轻后重、先慢后快、先中间后两边、先静后动、曲线段先内后外的原则进行.碎石垫层施工方法同回填土施工.。
110千伏变电站工程10kV设备安装施工方案110kV输变电工程施工项目部2021年10月1日目录1 编制说明 (1)1.1编制依据 (1)1.2适用范围 (1)2 工程概况 (2)2.1 工程规模 (2)2.2 设备主要参数 (2)2.3 施工特点及难点 (3)3 施工准备 (3)3.1 技术准备 (3)3.2 作业人员 (4)3.3 施工场地准备 (4)3.4 施工机械、工器具和材料准备 (4)3.5施工进度计划 (6)3.6工序交接 (6)4 工艺流程 (6)4.1 施工工艺流程 (6)4.2 施工方法和要求 (6)5 质量控制 (9)5.1 质量要点 (9)5.2 质量强制性条文执行 (13)5.3 质量通病及预防措施 (14)5.4 标准工艺应用 (15)5.5质量保证措施 (17)6 安全控制 (17)6.1 施工安全技术措施 (17)6.2施工安全风险识别、评估及预控措施 (18)7 环境保护和文明施工 (19)7.2 环保措施 (21)7.3 文明施工、成品保护措施 (21)1 编制说明1.1编制依据本方案适用于重庆110kV变电站新建工程10kV设备安装施工。
2 工程概况2.1 工程规模110kV变电站新建工程10kV设备安装施工范围包括:4套框架式并联电容器成套装置(已编入无功补偿装置安装施工方案)、2套接地变兼站用变及消弧线圈、10kV开关柜(主变进线柜2面、馈线柜24面、PT柜2面、分段隔离柜2面、分段断路器1面、消弧线圈柜2面、电容器柜4面)。
2.2 设备主要参数(1)10kV开关柜(主变进线柜)主要参数:真空断路器:12kV,31.5kA,40kA/4s,100kA电流互感器:干式,电磁式,4000/5,5P30/5P30/0.2s/0.2s0.2s带2000/5抽头,20/20/20VA(2)10kV开关柜(馈线柜)主要参数:真空断路器:12kV,1250A,31.5kV/4s,80kA电流互感器:干式、电磁式,800/5,5P30/0.5s/0.2s0.5/0.2s带400/5抽头,20/20/20VA(3)10kV开关柜(分段隔离柜)主要参数:隔离手车:12kV,3150A,40kA/4s,100kA(4)10kV开关柜(分段断路器柜)主要参数:真空断路器:12kV,3150A,40kV/4s,100kA电流互感器:干式、电磁式,4000/5,5P30/0.5s/0.2s0.5/0.2s带2000/5抽头,20/20/20VA(5)10kV开关柜(电容器柜)主要参数:真空断路器:12kV,1250A,31.5kV/4s,80kA电流互感器:干式、电磁式,600/5,5P30/0.5s/0.2s0.5/0.2s带300/5抽头,20/20/20VA(6)10kV开关柜(接地变柜)主要参数:真空断路器:12kV,1250A,31.5kV/4s,80kA电流互感器:干式、电磁式,600/5,5P30/0.5s/0.2s0.5/0.2s带300/5抽头,20/20/20VA(7)10kV开关柜(PT柜)主要参数:电压互感器:干式、电磁式,10/√3/0.1√3/0.1√3/0.1√3kV0.2/0.5(3P)/3P,50/50/100VA2.3 施工特点及难点10kV开关柜属于高压设备,安装精度要求较高,在安装时控制好单独柜体的误差,以免造成成列盘面误差过大。
编号:Q/×××变电所 110kV干式电流互感器更换作业指导书范本编写:年月日审核:年月日批准:年月日作业负责人:作业日期年月日时至年月日时安徽省供电公司1范围本作业指导书适用于安徽省电力公司110kV干式电流互感器调换工作。
2 引用文件下列标准及技术资料所包含的条文,通过在本作业指导书中引用,而构成为本作业指导书的条文。
本作业指导书出版时,所有版本均为有效。
所有标准及技术资料都会被修订,使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
GBJ 148—1990电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范DL/T 727—2000 互感器运行检修导则电生 2005 255号《安徽电网电力设备预防性试验规程(试行)》DL/T 596—1996 电力设备预防性试验规程DL 5009.3—1997 电力建设安全工作规程(变电所部分)DL 5027 电力设备典型消防规程国家电网公司电业安全工作规程(发电厂和变电所电气部分)电安生[1994]227号电业安全工作规程(热力和机械)电流互感器安装说明书3 修前准备3.1 准备工作安排3.2 人员要求3.3 备品备件3.4 工器具3.5 材料3.6 110kV干式电流互感器调换作业定置图及围栏图3.7 危险点分析3.8 安全措施3.9 人员分工4 110kV干式电流互感调换作业流程图5 作业程序及作业标准5.1 开工5.2检修电源的使用5.3检修内容和工艺标准5.4竣工6验收记录7 作业指导书执行情况评估8 附录8.1 设备主要技术参数。
卡基娃电站35kV 电流互感器更换实施方案批准:审核:编写:四川华电木里河水电开发有限公司二0—七年二月二十二日一、工程概述本工程为华电木里河卡基娃电站原施工设计变更遗留项目:(1)更换35kV I母备用351断路器(AH01 )和35kV I母至3号厂高变303断路器(AH03)柜内CT:每个柜内为3只,每相1只,带三个二次线圈(两个用于保护,一个用于测量)。
保护等级线圈变比600/1,精度为5P30,容量为10VA;测量等级线圈变比100/1A,精度为0.5,容量为5VA;⑵更换35kV I母至生态电站352断路器(AH04 )柜内CT: 3只,每相1 只,带三个二次线圈(两个用于保护,一个用于测量)。
保护等级线圈变比600/1A,精度为5P30,容量为10VA ;测量等级线圈变比为300/1A,精度为0.5,容量为5VA;AH02 柜内原TPY 型电流互感器不变。
⑶更换35kV H母生态至闸首306断路器(AHEP1)柜内CT: 3只,每相1 只,带三个二次线圈(两个用于保护,一个用于测量)。
保护等级线圈变比为300/1A,精度为5P20,容量为10VA ;测量等级线圈变比为30/1A ,容量为5VA,精度为0.5。
(4)35kV I母至3号厂高变303断路器(AH03 )和35kV I母至生态电站352 断路器(AH04 )柜内各增加一只0.2级电度表及其附属设备用于测量该出线回路电度。
本工程由成都勘测设计研究院有限公司设计,乐山一拉得自动化有限公司施工、施工组织1、现场施工工作负责人:王朝全、刘懿联系电话:2、现场施工安全负责人:王平联系电话:13983、现场施工技术负责人:曾涛、薛永桢、刘杰联系电话:4、现场施工质量负责人:曾涛、薛永桢、刘杰联系电话:5、现场施工配合及监督人员:刘冬,刘懿、王朝全、兰志远、张朝俊、兰勇、陈萧、何文、蒋映、毛波三、计划施工时间、工作地点、停电范围(1)电流互感器接收试验施工时间:2017年02月24日至2017年02月25日施工地点:卡基娃电站安装间;(2) 35kV I母生态至闸首306断路器柜内( AHEP1 ) CT 更换施工时间:2017 年02 月25日至2017年02月26日施工地点:卡基娃生态电站35kV 开关室;停电范围:35kV I母母线,35kV I母至厂区35kV I母线路,35kV I母至闸首线路。
国网XX供电公司XX110kVXX变电站#1主变大修及分接开关玻璃缸体更换施工方案XXXXX公司二0一五年八月(110kVXX变电站#1主变大修及分接开关玻璃缸体更换)施工方案审批表填报日期: 2015年8月28日XX110kVXX变电站#1主变大修及分接开关玻璃缸体更换施工方案一、工程概况本次工程主要完成XX110kVXX变电站#1主变大修及分接开关大修工作。
(该主变为保定天威变压器有限公司2013年01月01日生产的SSZ11-50000/110型变压器,分接开关为贵州长征电力有限公司2012年生产的MAE 10193型分接开关)。
本工程预计2015年9 月15日号开始,9月22日结束,总工期共计8天。
此次大修涵盖的所有工作均由XXXXXXXXXX检修分公司(变电)各班组及7名厂家人员(主变厂家4名、分接开关厂家3)配合完成.主要工作内容概括如下:1、拆除110kV#1主变高压套管上的所有出线。
2、拆除110kV#1主变上所有附件(瓦斯继电器、二次接线等)。
3、主变本体、冷却器、有载分接开关放油。
4、拆除套管与绕组引线连接,及三相套管拆卸。
5、110kV#1主变油路、油枕、冷却器拆除。
6、铁芯、夹件接地连接拆除、铁芯、夹件套管拆除。
7、分接开关及分接开关相关部件拆除检查,8、起吊110kV#1主变钟罩.分接开关玻璃缸体(油室)更换。
9、变压器箱体检修;内部绕组、铁芯检查。
10、仪表校验。
11、#1变压器按相反顺序复装。
12、复装完成后,对110kV#1主变进行真空注油。
13、分接开关复装。
分接开关室注油14、完成110kV#1主变二次保护核对效验及高压、电气试验(含分接开关)。
15、验收合格后,按调度下达调令恢复110kV#1主变运行.二、组织措施1、工程负责人总负责人:XX职责:负责本次工作的全面组织,对本次工作安全、质量和进度负责。
负责每日班前、班后会.负责对工程实行全过程的管控、协调。
110kV XX站110kV CT更换工程施工方案
广东XX电力工程有限公司
2007年8 月
批准:审核:编写:
目录
一、概述 (1)
1.1 编制依据 . (1)
1.2 施工执行标准 . (1)
1.3 工程概况 . (1)
1.3.1 电气一次部分 (1)
二、施工组织 (2)
2.1 现场施工人员组成 (2)
2.2 施工总流程 . (2)
2.3 工期及工程施工进度计划安排 (2)
2.4 施工步骤 . (3)
2.5 施工机具清单 . (4)
三、施工技术措施 (5)
3.1 施工技术、资料准备 (5)
3.2 专项技术措施 . (5)
3.3 通用技术措施 . (5)
四、施工安全措施 (6)
4.1 专项安全措施 . (6)
4.1.1 停电设备安全措施 (6)
4.1.2 不停电设备安全措施 (7)
4.1.3 特殊工种安全措施 (7)
4.2 通用安全措施 . (8)
五、危险点分析与控制 (10)
5.1 进站作业车辆的管理 (10)
5.2 设备搬运 . (10)
5.3旧CT拆除 (10)
5.4新CT安装 (11)
5.5 CT 的耐压试验 (12)
、概述
1.1 编制依据
本方案根据广东电网公司佛山供电局2007 年大修技改工程计划中对项目工程的有关要求及变电站CT更换工程施工图设计说明书及相关设备图纸,为缩短停电时间、保证施工有序进行和安全生产,特拟定本施工方案。
1.2 施工执行标准
本方案措施执行国家标准:
《电力建设施工技术管理规定》
《电气装置安装工程施工及验收规范》
1.3 工程概况
1.3.1 电气一次部分
拆除110kV XX变电站110kV良X线、电X线、旁路、2#主变变高共四组CT共12只电流互感器。
更换为为北京国电四维电力技术有限公司型号LGB-110型电流互感器.
型号:LGB-110, 4*300/5A , 5P30/5P30/5P30/0.5S/0.2S , 60/60/60/60/60VA,测量级带中间抽头. 重新安装电流互感器, 更换电流互感器连接导线。
1.3.2 电气二次部分
本次更换110kV CT不更换保护、测量、计量装置。
本次工程更换110kV良X线、
电X线、旁路、2#主变变高三相CT到110kV开关端子箱电缆180A、180B、180G
二、施工组织
2.1现场施工人员组成
施工总负责人:XXX( 137XXXXXXXX
施工工作负责人:XXX(—次:139XXXXXXXXXXX(二次:139XXXXXXXX
XXX(一次:139XXXXXXXXXXX(二次:139XXXXXXXX 技术负责人:XXX 安全负责人:XXX
资料管理员:XX
施工班组:xxx、xxx、xxx、xxx 等
2.2施工总流程
施工准备-CT到货、试验一停电、办理工作票-CT二次回路拆除-拆除旧CT 一新CT吊装-CT二次回路接入-试验-验收- CT投产。
2.3工期及工程施工进度计划安排110kV XX变电站CT更换工程进度计划(具体时间以停电批复时间为准):
停电施工计划:
2007年9月24日-2007年9月28日
XX站#2主变变高CT 良X线CT 电X线CT及旁路CT更换
以上工作计划按各个方面具备条件,设备、材料到货时间2007年09月1日前来安排的,并且新安装CT已经过高压试验具备安装条件,如遇到货时间有变或者一次停电施工延期等其它方面的原因,工作计划将相应作出调整。
一次、二次施工密切配合。
2.4施工步骤
(1)办好工作许可手续、挂好安全围栏,并对施工人员进行安全技术交底。
(2)在设备吊装前,首先对电流互感器进行变比试验和二次绕组的精度及伏安特性试验,并按照下达的定值单调整好电流互感器的变比。
(3)用钳型电流表测量电流互感器二次回路电流,确定电流互感器二次无电流后方能拆除导线。
拆除电缆芯前做好标识,拆除后的导线用绝缘胶布包扎好。
(4)松开电流互感器的基础底座,用吊车把电流互感器吊装至平板车后搬运至指定地点存放,做好设备保管工作。
并办理好设备移交手续。
(5)拆除电流互感器后检查新安装的电流互感器底座与设备底座孔距应合适,用吊
车先将电流互感器竖直起来,起吊时电流互感器受力部位应在躯壳以下、瓷套法兰以上脖颈处,注意吊绳不能使瓷套伞裙受力,以免损伤.起吊过程应缓慢匀速进行,切忌间歇性加速.安装时扒杆直接吊起电流互感器放在安装基础上,注意吊钩应挂在电流互感器
下部底座上的吊钩上,然后将绳索两两交叉挂在吊钩上,用一条软绳将四根吊绳沿电流互感器脖颈周围均匀分布捆扎牢固,以防起吊时倾斜,然后牢固地拧紧地脚螺丝。
(6)按照施工接线图纸进行设备导线连接。
由于安装新电流互感器后设备的导线长
度可能与原设备长度不一致,若导线过长过短均要求按照实际长度进行压接导线。
(7)试验:根据厂家安装使用说明书、规范要求进行电流互感器调整、耐压等试验及一次升流试验校验二次回路的正确性。
2.5施工机具清单
施工机具配置计划(电气部分)
三、施工技术措施
3.1 施工技术、资料准备
开工前,由项目施工总负责组织有关人员对本工程在施工前进行以下技术准备工作:熟悉和审查施工图纸,编制详细的施工步骤和计划,进行技术交底。
3.1 组织施工图纸会审。
由项目经理(项目副经理)组织有关人员认真研究设计图纸,了解图纸的要求和精神,与建设单位、设计共同解决图纸中问题,以便施工顺利进行。
做好图纸会审记录并签证。
3.2 由项目总负责编制施工进度计划,做好劳动力、各项材料、机械设备供应计划。
按计划组织材料、人力、施工机械进场。
3.3 由项目总负责针对图纸要求做好机具、材料检验,确保材料的质量。
3.4 由项目总负责编制工程项目质量计划,以对工程质量作全面监督。
3.5 编制安全施工方案、文明施工方案。
3.6 项目技术人员搜集熟悉工程相关的技术规范及检验评定标准。
3.7 本工程的重点项目、关键部位施工需编制单项施工方案。
3.2 专项技术措施
(1)拆除旧CT前对其进行极性试验,作为新CT极性的参考。
( 2)按照新下发的继电保护定值单对线路保护及其它的相关部分进行整定。
(3)在间隔停电前和投运时均要带负荷测试六角图,确定CT二次回路及潮流的正确性。
3.3 通用技术措施
(1) 必须按设计图纸和厂家安装说明书进行施工,禁止擅自修改图纸,如有改动,必须征得有
关部门同意,并且改动图纸做好记录。
(2) 施工前要检查所需设备、材料的质量及数量是否符合安装规定。
(3) 严格按照部颁《电气装置安装电缆线路施工及验收规范》进行施工。
(4) 严格按照电气设备交接试验标准进行试验。
(5) 工作人员须戴好安全帽,扎好下额带,安全带等安全用品,特别是在断路器上进行作业的
人员,使用安全带应高挂低用,传递工具应用绳子,严禁抛掷工具。
四、施工安全措施
4.1专项安全措施
4.1.1停电设备安全措施
110kV 良X 线、电X线、XX站#2主变、110kV1M 3M母线、
110kV 11PT
110kV 良X 线、电X线、XX站#2主变、110kV1M 3M母线、
110kV 11PT
110kV旁路间隔转检修时断开190开关、拉开1903、1902刀闸;断开190开关控制电源;断开1903、1902刀闸电机电源开关,将190选择开关CK切换至“就地”位置;
110kV旁路间隔转检修时合上190BO 190CO接地刀闸,在CT 四周装设遮栏,悬挂“止步,高压危险”标示牌。
在遮栏出入口悬挂“在此工作”标示牌;
在上述拉开的开关、刀闸操作把手悬挂“禁止合闸,有人工作” 标示牌。
#2主变变高间隔转检修时断开102开关、拉开1020、1021刀闸;断开102开关控制电源;断开1020、1021刀闸电机电源开关,将102选择开关CK切换至“就地”位置;
#2主变变高间隔转检修时合上102BO 102CO接地刀闸,在CT 四周装设遮栏,悬挂“止步,高压危险”标示牌。
在遮栏出入口悬挂“在此工作”标示牌;
在上述拉开的开关、刀闸操作把手悬挂“禁止合闸,有人工作” 标示牌。
4.1.2不停电设备安全措施
(1)在工作间隔周围设围栏与运行设备进行了隔离,并悬挂了“止步、高压危险” 警示牌。
施工时施工人员不得擅自穿越安全围栏,要注意看清所悬挂的标示牌, 认清施工间隔,不得误碰带电设备。
(2)施工人员进入现场必须佩戴进站工作证,穿棉质工作服、工作服要统一整齐、戴安全帽,
不得穿拖鞋。
(3)工作中严禁穿越安全围栏攀登。
(4)CT升流时涉及的保护屏的相邻屏需用“运行中” X布遮盖,工作的保护屏内需用X布将
运行部分与被试部分隔开。
4.1.3特殊工种安全措施
(1)各施工的电气工具外壳应可接地,电焊作业时需做好防护措施,并办理动火工。
