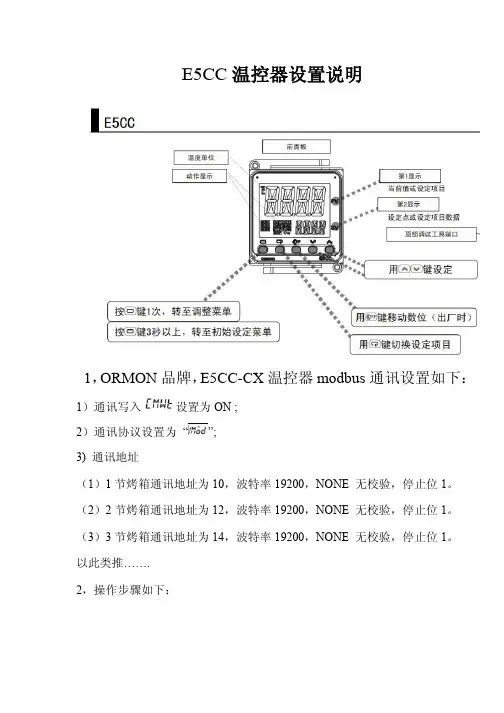

E5CC温控器设置说明
1,ORMON品牌,E5CC-CX温控器modbus通讯设置如下:1)通讯写入设置为ON ;
2)通讯协议设置为“”;
3) 通讯地址
(1)1节烤箱通讯地址为10,波特率19200,NONE 无校验,停止位1。
(2)2节烤箱通讯地址为12,波特率19200,NONE 无校验,停止位1。
(3)3节烤箱通讯地址为14,波特率19200,NONE 无校验,停止位1。
以此类推…….
2,操作步骤如下:
3, PID应用说明
1)在初始菜单中参数设定为PID;
2)操作步骤如下:
3)P或I或D值调整
4. 参数初始化
1)从操作菜单(即现显示温度界面),同时和
约5秒后进入保护菜单
2)把保护菜单中第2参数CCPt把1改成0,2秒后自动确定
3)“退出”同时和2秒,退出成功。
4)按3秒进入初始菜单,第1参CN-t,接着
下翻,翻到,设置“-169”,2秒后进入
接着iNit设为ON即可,初始化完成‘
5)“退出”按1秒,退出成功。
欧姆龙E5C C常用简易操作说明书1、温控器类型选择设置1.1输入类型表输入类型输入设定设定范围(℃)温度输入铂电阻温度计pt1000 -200~8501 -199.9~5002 0~100Jpt1003 -199.9~5004 0~100热电偶K5 -200~13006 -20.0~500.0J7 -100~8508 -20.0~400.0T9 -200~40010 -199.9~400.0E 11 -200~400L 12 -100~850 U13 -200~40014 -199.9~400 N 15 -200~1300 R 16 0~1700 S 17 0~1700 B 18 100~1800 W 19 0~2300 PL11 20 0~1300模拟量输入类型电流输入4~20mA 250~20mA 26 电压输入0~5V 270~10V 28*当输入类型不是铂电阻而错误的将铂电阻接入时,将会显示“ 5.ERR”。
为了清除“5.ERR”显示,需要正确接线并重新上电。
1.2输入类型修改设置温控器各部名称及功能长按【菜单键】至少3秒将进入初始设定菜单界面松开,界面右下角显示数字即为当前选择的输入类型,如需修改可按【上调键】或【下调键】来改变,设定完毕后长按【菜单键】直至温控器重启返回。
如:显示数字“5”时,说明当前输入类型为K型热电偶,如需将输入类型改为铂电阻输入,需通过按【上调键】使显示数字变为“0”或“1”或“3”(根据不同测试需要选择设定)。
设定类型表见“1.1输入类型表”。
1.3温控器PID控制设置长按【菜单键】至少3秒将进入初始设定菜单界面松开,单击【模式键】直至界面显示为“”时,通过单击【上调键】或【下调键】来改变,右下端显示为“PiD”时即当前模式为“PiD”控制,设定完毕后长按【菜单键】直至温控器重启返回。
1.4防触碰锁设置长按【菜单键】+【模式键】至少3秒将进入“保护菜单”,通过点击【模式键】切换界面显示至“WEPE”,单击【上调键】或【下调键】使右下角“OFF”变为“ON”,再同时按【菜单键】+【模式键】至少1秒,界面返回至主界面,此时界面会显示“”标志。
欧姆龙E5CC常用简易操作说明书1、温控器类型选择设置
1.1输入类型表
*当输入类型不是铂电阻而错误的将铂电阻接入时,将会显示“5.ERR”。
为了清除“5.ERR”显示,需要正确接线并重新上电。
1.2输入类型修改设置
温控器各部名称及功能
长按【菜单键】至少3秒将进入初始设定菜单界面松开,界面右下角显示数字即为当前选择的输入类型,如需修改可按【上调键】或【下调键】来改变,设定完毕后长按【菜单键】直至温控器重启返回。
如:显示数字“5”时,说明当前输入类型为K型热电偶,如需将输入类型改为铂电阻输入,需通过按【上调键】使显示数字变为“0”或“1”或“3”(根据不同测试需要选择设定)。
设定类型表见“1.1输入类型表”。
1.3温控器PID控制设置
长按【菜单键】至少3秒将进入初始设定菜单界面松开,单击【模式键】直至界面显示为“”时,通过单击【上调键】或【下调键】来改变,右下端显示为“PiD”
时即当前模式为“PiD”控制,设定完毕后长按【菜单键】直至温控器重启返回。
1.4防触碰锁设置
长按【菜单键】+【模式键】至少3秒将进入“保护菜单”,通过点击【模式键】切换界面显示至“WEPE”,单击【上调键】或【下调键】使右下角“OFF”变为“ON”,再同时按【菜单键】+【模式键】至少1秒,界面返回至主界面,此时界面会显示“”标志。
如需修改参数,需进行同样操作将“WEPE”变为“OFF”状态。
OMRON E5CN 温控表参数设定方法温控仪面板(E5CN )如图:一.参数设置等级操作:1. 按“”键3秒以上,进入参数设置等级。
显示: 2. 按“”键,切换参数代码,可循环显示。
显示: 3. 按“”或“”键,修改参数设定值。
4. 按“”键3秒以上,返回正常控制模式。
显示:二.报警值设置操作:1. 按“”键,进报警值设定,可循环显示。
显示:2.按“”键,设定报警13.按“”或“”键,修改报警输出设定值。
4.按“”键,设定报警25.按“”或“”键,修改报警输出设定值。
6.按“”键,返回正常控制模式。
显示:三.自整定操作:按“”键,进入自整定设置操作。
显示:按“”键,将“”改为“”。
显示:按“”键,开始自整定,设定温度值闪烁显示。
显示:注意:此操作应在参数全部设定完成后,加热到实际温度与设定温度值基本相同后开始,否则,自整定结果不准确,在此过程中,禁止对温控表进行其他操作,实际温度值会有较大波动,属正常现象,待设定值停止闪烁后,自整定即完成,自动恢复正常控制模式。
四.参数功能及设定值:按“”键3秒以上参数功能设定值温度传感器输入型号0:代表传感器型号pt100按“”键温度显示单位C:代表摄式度;F:代表华式度按“”键最高上限温度报警值高于正常设定值20%-25%此值到达温控器停止输出并报警按“”键最低下限温度报警值按“”键PID控制*关键参数,禁止随意修改*PID:自动控制方式;ONOFF:开关控制方式按“”键温度控制方式Stnd:标准控制;H-C:热或冷控制按“”键自整定功能开关ON:开;OFF:关按“”键控制周期2:加热周期为2秒钟*关键参数,禁止随意修改*按“”键控制方向OR-r:加热;OR-d:冷却按“”键报警方式1类型8:温度上限值报警*除杀菌温度外,其他可不设定*按“”键报警方式2类型8:温度上限值报警*关键参数,禁止随意修改*按“”键3秒以上,返回正常控制模式。
按“”键温控输出运行/停止RUN:运行;STOP:停止按“”键报警1温度值设定*除杀菌温度为137外,其他可不设定*此温度值到达报警有输出,但加热不停止按“”键报警2温度值设定*除杀菌温度外,其他高于正常设定值15%*此温度值到达报警有输出,但加热不停止按“”键,返回正常控制模式。
欧姆龙E5CC常用简易操作说明书1、温控器类型选择设置
1.1输入类型表
*当输入类型不是铂电阻而错误的将铂电阻接入时,将会显示“5.ERR”。
为了清除“5.ERR”显示,需要正确接线并重新上电。
1.2输入类型修改设置
温控器各部名称及功能
长按【菜单键】至少3秒将进入初始设定菜单界面松开,界面右下角显示数字即为当前选择的输入类型,如需修改可按【上调键】或【下调键】来改变,设定完毕后长按【菜单键】直至温控器重启返回。
如:显示数字“5”时,说明当前输入类型为K型热电偶,如需将输入类型改为铂电阻输入,需通过按【上调键】使显示数字变为“0”或“1”或“3”(根据不同测试需要选择设定)。
设定类型表见“1.1输入类型表”。
1.3温控器PID控制设置
长按【菜单键】至少3秒将进入初始设定菜单界面松开,单击【模式键】直至界面显示
为“”时,通过单击【上调键】或【下调键】来改变,右下端显示为“PiD”时即当前模式为“PiD”控制,设定完毕后长按【菜单键】直至温控器重启返回。
1.4防触碰锁设置
长按【菜单键】+【模式键】至少3秒将进入“保护菜单”,通过点击【模式键】切换界面显示至“WEPE”,单击【上调键】或【下调键】使右下角“OFF”变为“ON”,再同时
按【菜单键】+【模式键】至少1秒,界面返回至主界面,此时界面会显示“”标志。
如需修改参数,需进行同样操作将“WEPE”变为“OFF”状态。
OMRON温控仪参数设定方法OMRON E5CN 温控表参数设定方法仪面板(E5CN )如图:一.参数设置等级操作:1. 按“”键3秒以上,进入参数设置等级。
显示:2. 按“”键,切换参数代码,可循环显示。
显示:3. 按“”或“”键,修改参数设定值。
4. 按“”键3秒以上,返回正常控制模式。
显示:二.报警值设置操作:1. 按“”键,进报警值设定,可循环显示。
显示:温度实际值设定值向上向模式等级状态2.按“”键,设定报警1()温度值。
显示:3.按“”或“”键,修改报警输出设定值。
4.按“”键,设定报警2()温度值。
显示:5.按“”或“”键,修改报警输出设定值。
6.按“”键,返回正常控制模式。
显示:三.自整定操作:按“”键,进入自整定设置操作。
显示:按“”键,将“”改为“”。
显示:按“”键,开始自整定,设定温度值闪烁显示。
显示:注意:此操作应在参数全部设定完成后,加热到实际温度与设定温度值基本相同后开始,否则,自整定结果不准确,在此过程中,禁止对温控表进行其他操作,实际温度值会有较大波动,属正常现象,待设定值停止闪烁后,自整定即完成,自动恢复正常控制模式。
四.参数功能及设定值:按“”键3秒以上参数功能设定值温度传感器输入型号0:代表传感器型号pt100按“”键温度显示单位C:代表摄式度;F:代表华式度按“”键最高上限温度报警值高于正常设定值20%-25%此值到达温控器停止输出并报警按“”键最低下限温度报警值按“”键PID控制*关键参数,禁止随意修改*PID:自动控制方式;ONOFF:开关控制方式按“”键温度控制方式Stnd:标准控制;H-C:热或冷控制按“”键自整定功能开关ON:开;OFF:关按“”键控制周期2:加热周期为2秒钟*关键参数,禁止随意修改*按“”键控制方向OR-r:加热;OR-d:冷却按“”键报警方式1类型8:温度上限值报警*除杀菌温度外,其他可不设定*按“”键报警方式2类型8:温度上限值报警*关键参数,禁止随意修改*按“”键3秒以上,返回正常控制模式。

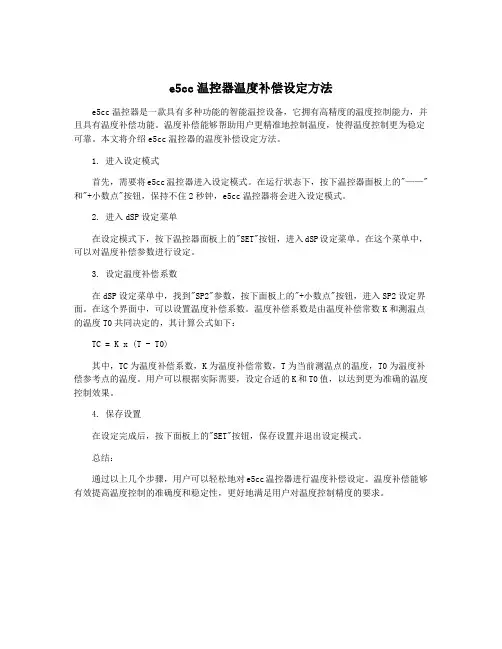

e5cc温控器温度补偿设定方法
e5cc温控器是一款具有多种功能的智能温控设备,它拥有高精度的温度控制能力,并且具有温度补偿功能。
温度补偿能够帮助用户更精准地控制温度,使得温度控制更为稳定可靠。
本文将介绍e5cc温控器的温度补偿设定方法。
1. 进入设定模式
首先,需要将e5cc温控器进入设定模式。
在运行状态下,按下温控器面板上的"——"和"+小数点"按钮,保持不住2秒钟,e5cc温控器将会进入设定模式。
2. 进入dSP设定菜单
在设定模式下,按下温控器面板上的"SET"按钮,进入dSP设定菜单。
在这个菜单中,可以对温度补偿参数进行设定。
3. 设定温度补偿系数
在dSP设定菜单中,找到"SP2"参数,按下面板上的"+小数点"按钮,进入SP2设定界面。
在这个界面中,可以设置温度补偿系数。
温度补偿系数是由温度补偿常数K和测温点的温度T0共同决定的,其计算公式如下:
TC = K x (T - T0)
其中,TC为温度补偿系数,K为温度补偿常数,T为当前测温点的温度,T0为温度补偿参考点的温度。
用户可以根据实际需要,设定合适的K和T0值,以达到更为准确的温度控制效果。
4. 保存设置
在设定完成后,按下面板上的"SET"按钮,保存设置并退出设定模式。
总结:
通过以上几个步骤,用户可以轻松地对e5cc温控器进行温度补偿设定。
温度补偿能够有效提高温度控制的准确度和稳定性,更好地满足用户对温度控制精度的要求。
E5CC系列温控器设置说明
E5CC功能键说明
长按菜单键3秒进入程序设置
1.设置输入类型为25(我们需要接入的是4-20mA信号),通过方向键及移位键设置数值
如下所示
输入类型对应表
2.输入4-20mA对应温度值-40—120℃设定
按模式键进入如下(CN-H 设置为250CN-L 设置为-40 )
3.设定温度(SL-H设定为100℃,SL-L设定为63℃)
4.控制模式为ONOF,如下
5.选择标准模式STND,如下
6.反向运行(加热)设为OR-R,如下
7.使用报警1,报警类型设置为3 (需求高于67℃停止加热,低于63℃开始加热),如下
报警类型对应输出功能表
8.报警1滞后设置值为1.5,如下
设置完成,按菜单键至少1秒退出。
欧姆龙E5CC温控仪设定————————————————————————————————作者: ————————————————————————————————日期:E5CC温控仪设定培训1、仪表介绍:E5CC温控仪现用于BH7000、BH6000型灌装机,具有检测、显示、控制加热元件温度,并根据设置的报警点、报警类型向PLC发出报警等作用。
2、仪表接线:100-240V,50/60Hz交流电源,控制输出:直流12V,40mA。
3、操作面板介绍:4、显示字符的识别5、基本设定流程:6、保护菜单设定流程:操作/调整保护(0:不锁定,1:锁定调整菜单,2:仅可调整设定值,3:全部锁定)初始设定/通信保护(0:不锁定,1:锁定高级菜单,2:全部锁定)设定变更保护(调整时选OFF,可以通过按键操作更改设置,之后选ON,可以通过按键操作更改设置,只能进入保护菜单)PF键保护仅限已更改的参数(仅显示默认值被变更的参数)7、 调整菜单设定流程:AT 执行/取消(自整定,加热器工作时选AT-1,整定结束自动关闭)泄漏电流值1(监控),未用此功能,取默认加热器断线监测1泄漏电流值1(监控),未用此功能,取默认 加热器短路监测1(一定不能设为0.0) Sp0 温度设定值0,仅用于BH 6000、BH 7000型灌装机主加热及双氧水加热。
S P1温度设定值1,仅用于BH6000、BH 7000型灌装机主加热及双氧水加热。
PV 输入偏移量,取0.0 PID 比例带,可通过A T获得PID积分时间,可通过AT获得PID微分时间,可通过AT获得8、运行(操作)菜单设定流程:PV:显示当前值SV:设定值加热器电流值(监控),未用此功能,取默认泄漏电流值1(监控),未用此功能,取默认运行/停止报警1上限(部分机型没有)报警1下限(部分机型没有)报警2上限报警2下限报警2上限(或下限)当报警类型选择上限(或下限)报警时显示,预杀菌,液压油均设为9、初始菜单设定流程:输入类型,铂电阻选0(液压油温控),热电耦选5(其他温控)温度单位,选C(℃)SP(设定值)上限SP(设定值)下限控制类型,PID控制或ON/OFF控制(选PID控制)控制方式,标准控制或加热/制冷控制(选STND)自整定,选ON控制周期(加热时间),荐:0.5S正向/反向运行,选OR-R(逆动作) 报警2类型(0:无报警,1:偏离上下限报警,2:偏离上限报警,3、偏离下限报警,4、偏离上下限范围报警)注意:有些机型报警和设备报警反向。
3456137ti148闯om 2^onlroi outputI15fcutrrtrnpi,*9nm»L M1610I Alarm i/cKrtput17E111430-2.1 bv121_T 比E5CC温控仪设定培训1、仪表介绍:E5CC温控仪现用于BH7000、BH6000型灌装机,具有检测、显示、控制加热元件温度,并根据设置的报警点、报警类型向PLC发出报警等作用。
2、仪表接线:100-240V,50/60Hz交流电源,控制输出:直流12V,40mA。
3、操作面板介绍:4、显示字符的识别sensor£■■唱塞匸逊1玄转至诅筮二单凹产蔭爭歐翹惶迥厂时!疹m 乐“ :..±B用捷iihHtia注產目5、基本设定流程:高霁丄递翼牟&保护菜单设定流程:ft /Q.0泄漏电流值1 (监控),未用此功能,取默认%®加热器断线监测1LCP II ®泄漏电流值1 (监控),未用此功能,取默认加热器短路监测 1( 一定不能设为0.0)CfPt初始设定/通信保护(0:不锁定,1:锁定高级菜单,2:全部锁 定)WtPt 五FFr 设定变更保护(调整时选 OFF,可以通过按键操作更改设置,之后选ON,可以通过按键操作更改设置,只能进入保护菜单)| ©rPF 键保护rrwcp仅限已更改的参数(仅显示默认值被变更的参数)7、调整菜单设定流程:AT 执行/取消(自整定,加热器工作时选 AT-1,整定结束自动关闭)SP -DSpO 温度设定值0,仅用于BH6000、BH7000型灌装机主加热及双氧水加热。
8、运行(操作)菜单设定流程:9、初始菜单设定流程:EV-2事件输入2分配stop观F控制类型,PID 控制或 ON/OFF 控制(选PID 控制)1 E5-Hf5tW cf 控制方式,标准控制或加热 /制冷控制(选 STND ) I ©5t Or* I f 自整定,选ONl @CP控制周期(加热时间),荐:0.5S| ©正向/反向运行,选 OR-R (逆动作)j @RL 況报警2类型(0:无报警,1 :偏离上下限报警,2 :偏离上限报警,3、偏离下 I 限报警,4、偏离上下限范围报警)注意:有些机型报警和设备报警反向。
欧姆龙E5CC温控仪设定
欧姆龙E5CC温控仪设定
E5CC温控仪是一种用于BH7000和BH6000型灌装机的
仪表,它可以检测、显示和控制加热元件的温度,并向PLC
发出报警信号。
它需要10-240V,50/60Hz的交流电源,控制
输出为直流12V,40mA。
该温控仪的操作面板包括显示字符和按键。
显示字符可以显示当前的温度值和设定值,以及报警信息。
按键可以用于设定温度值、调整菜单等。
设定温控仪的基本流程包括保护菜单设定和调整菜单设定。
在保护菜单设定中,可以设置锁定调整菜单的级别、设定变更保护和PF键保护等。
在调整菜单设定中,可以执行自整定、
监测加热器断线和短路等操作。
运行菜单设定包括PV、SV、加热器电流值、报警上下限等。
初始菜单设定包括输入类型、温度单位、控制类型和方式等。
总之,E5CC温控仪是一种功能强大的仪表,可以广泛应用于各种灌装机中。
控制周期(加热时间)建议为0.5秒正/反向运行,选用OR-R(逆动作)报警类型2(0:无报警,1:偏离上下限报警,2:偏离上限报警,3:偏离下限报警,4:偏离上下限范围报警)。
需要注意的是,有些机型的报警和设备报警是反向的。
第10条是关于报警2滞后时间的。
EV-1事件输入1分配MSPO多设定点。
报警类型的设定顺序为:保护菜单-初始菜单-调整菜单-运行菜单-保护菜单。
售后服务部。
欧姆龙E5CC常用简易操作说明书1、温控器类型选择设置
1.1输入类型表
*当输入类型不是铂电阻而错误的将铂电阻接入时,将会显示“5.ERR”。
为了清除“5.ERR”显示,需要正确接线并重新上电。
1.2输入类型修改设置
温控器各部名称及功能
长按【菜单键】至少3秒将进入初始设定菜单界面松开,界面右下角显示数字即为当前选择的输入类型,如需修改可按【上调键】或【下调键】来改变,设定完毕后长按【菜单键】直至温控器重启返回。
如:显示数字“5”时,说明当前输入类型为K型热电偶,如需将输入类型改为铂电阻输入,需通过按【上调键】使显示数字变为“0”或“1”或“3”(根据不同测试需要选择设定)。
设定类型表见“1.1输入类型表”。
1.3温控器PID控制设置
长按【菜单键】至少3秒将进入初始设定菜单界面松开,单击【模式键】直至界面显示为“”时,通过单击【上调键】或【下调键】来改变,右下端显示为“PiD”时即当前模式为“PiD”控制,设定完毕后长按【菜单键】直至温控器重启返回。
1.4防触碰锁设置
长按【菜单键】+【模式键】至少3秒将进入“保护菜单”,通过点击【模式键】切换界面显示至“WEPE”,单击【上调键】或【下调键】使右下角“OFF”变为“ON”,再同时按【菜单键】+【模式键】至少1秒,界面返回至主界面,此时界面会显示“”标志。
如需修改参数,需进行同样操作将“WEPE”变为“OFF”状态。
欧姆龙温控器E5C C
常用设定
欧姆龙E5CC常用简易操作说明书
1、温控器类型选择设置
1.1输入类型表
*当输入类型不是铂电阻而错误的将铂电阻接入时,将会显示“5.ERR”。
为了清除“5.ERR”显示,需要正确接线并重新上电。
1.2输入类型修改设置
温控器各部名称及功能
长按【菜单键】至少3秒将进入初始设定菜单界面松开,界面右下角显示数字即为当前选择的输入类型,如需修改可按【上调键】或【下调键】来改变,设定完毕后长按【菜单键】直至温控器重启返回。
如:显示数字“5”时,说明当前输入类型为K型热电偶,如需将输入类型改为铂电阻输入,需通过按【上调键】使显示数字变为“0”或“1”或“3”(根据不同测试需要选择设定)。
设定类型表见“1.1输入类型表”。
1.3温控器PID控制设置
长按【菜单键】至少3秒将进入初始设定菜单界面松开,单击【模式键】
直至界面显示为“”时,通过单击【上调键】或【下调键】来改变,右下端显示为“PiD”时即当前模式为“PiD”控制,设定完毕后长按【菜单键】直至温控器重启返回。
1.4防触碰锁设置
长按【菜单键】+【模式键】至少3秒将进入“保护菜单”,通过点击【模
式键】切换界面显示至“WEPE”,单击【上调键】或【下调键】使右下角“OFF”变为“ON”,再同时按【菜单键】+【模式键】至少1秒,界面返回至主界面,此时界面会显示“”标志。
如需修改参数,需进行同样操作将“WEPE”变为“OFF”状态。
1.按住第一个键至少1秒
2.控制启动停止选择
3.报警1 报警值设定
4.报警2 报警值设定
5.结束返回
6.按住第一个键不超过1秒自动校正
7.PV输入偏移量
8.PID调节P值
9.PID调节I值
10.PID调节D值
11.设定结束
12.结束返回
13.初始设定按住第一个键至少3秒
14.输入类型
15.温度单位
16.SP上限
17.SP下限
18.PID ON OFF选择
19.标准加热或者加热冷却
20.自校正选择
21.控制周期
22.正向反向运行
23.报警1类型
24.报警1滞后
25.报警2类型
26.报警2滞后
27.同时按住第一二键至少3秒进入保护功能设定
28.初始设定
29.设定变更保护
30.PF键保护
31.仅限已更改的参数
32.保护设定结束
牧歌寄谦牧翁[ 宋] 王柏
山前群羊儿,群羊化为石。
山后谦牧翁,双牛挂虚壁。
仙佛道不同,妙处各自得。
我来牧坡上,牧翁已牧出。
风行麦浪高,日暖柳阴直。
沙平草正软,隔林数声笛。
试问翁牧意,著鞭还用力。
牵起鼻撩天,蹋地四蹄实。
汤饮菩提泉,饥来噍刍苾。
步行颠倒骑,神光背上射。
因悟角前后,通身白的皪。
勿使蹊人田,毋乃失其职。
舍策脱蓑归,人牛两无迹。
E5CC温控仪设定培训1、仪表介绍:E5CC温控仪现用于BH7000、BH6000型灌装机,具有检测、显示、控制加热元件温度,并根据设置的报警点、报警类型向PLC发出报警等作用。
2、仪表接线:100—240V,50/60Hz交流电源,控制输出:直流12 V,40mA。
3、操作面板介绍:4、显示字符的识别5、基本设定流程:6、保护菜单设定流程:操作/调整保护(0:不锁定,1:锁定调整菜单,2:仅可调整设定值,3:全部锁定)初始设定/通信保护(0:不锁定,1:锁定高级菜单,2:全部锁定)设定变更保护(调整时选OFF,可以通过按键操作更改设置,之后选ON,可以通过按键操作更改设置,只能进入保护菜单)PF键保护仅限已更改的参数(仅显示默认值被变更的参数)7、调整菜单设定流程:AT执行/取消(自整定,加热器工作时选AT—1,整定结束自动关闭)泄漏电流值1(监控),未用此功能,取默认加热器断线监测1泄漏电流值1(监控),未用此功能,取默认加热器短路监测1(一定不能设为0。
0)Sp0 温度设定值0,仅用于BH6000、BH7000型灌装机主加热及双氧水加热。
SP1温度设定值1,仅用于BH6000、BH7000型灌装机主加热及双氧水加热.PV输入偏移量,取0。
0PID比例带,可通过AT获得PID积分时间,可通过AT获得PID微分时间,可通过AT获得8、运行(操作)菜单设定流程:PV:显示当前值SV:设定值加热器电流值(监控),未用此功能,取默认泄漏电流值1(监控),未用此功能,取默认运行/停止报警1上限(部分机型没有)报警1下限(部分机型没有)报警2上限报警2下限报警2上限(或下限)当报警类型选择上限(或下限)报警时显示,预杀菌,液压油均设为09、初始菜单设定流程:输入类型,铂电阻选0(液压油温控),热电耦选5(其他温控)温度单位,选C(℃)SP(设定值)上限SP(设定值)下限控制类型,PID控制或ON/OFF控制(选PID控制)控制方式,标准控制或加热/制冷控制(选STND)自整定,选ON控制周期(加热时间),荐:0。
欧姆龙E5CC常用简易操作说明书1、温控器类型选择设置
1.1输入类型表
*当输入类型不是铂电阻而错误的将铂电阻接入时,将会显示“5.ERR”。
为了清除“5.ERR”显示,需要正确接线并重新上电。
1.2输入类型修改设置
温控器各部名称及功能
长按【菜单键】至少3秒将进入初始设定菜单界面松开,界面右下角显示数字即为当前选择的输入类型,如需修改可按【上调键】或【下调键】来改变,设定完毕后长按【菜单键】直至温控器重启返回。
如:显示数字“5”时,说明当前输入类型为K型热电偶,如需将输入类型改为铂电阻输入,需通过按【上调键】使显示数字变为“0”或“1”或“3”(根据不同测试需要选择设定)。
设定类型表见“1.1输入类型表”。
1.3温控器PID控制设置
长按【菜单键】至少3秒将进入初始设定菜单界面松开,单击【模式键】直至界面显示
为“”时,通过单击【上调键】或【下调键】来改变,右下端显示为“PiD”时即当前模式为“PiD”控制,设定完毕后长按【菜单键】直至温控器重启返回。
1.4防触碰锁设置
长按【菜单键】+【模式键】至少3秒将进入“保护菜单”,通过点击【模式键】切换界面显示至“WEPE”,单击【上调键】或【下调键】使右下角“OFF”变为“ON”,再同时按【菜单键】+【模式键】至少1秒,界面返回至主界面,此时界面会显示“”标志。
如需修改参数,需进行同样操作将“WEPE”变为“OFF”状态。
