燃气锅炉原理燃气锅炉是一种使用燃气作为燃料的加热设备。
它通过将燃气与空气混合并点燃,产生高温燃烧气体来加热水或产生蒸汽。
在这个过程中,燃气锅炉利用燃气的燃烧释放出的热量来加热介质,实现加热和供暖的功能。
燃气锅炉的原理可以分为供气系统、供燃系统、燃烧系统和热交换系统四个方面。
首先,供气系统是燃气锅炉的一个重要组成部分。
它负责将燃气从燃气管道输送到锅炉中。
供气系统主要包括燃气调压器、燃气表、燃气阀等设备。
燃气调压器的作用是将进入锅炉的燃气压力调整到锅炉所需的工作压力。
燃气表用于测量燃气的流量,以控制燃气的供给量。
燃气阀则起到开启和关闭燃气流动的作用,以实现燃气的供给控制。
其次,供燃系统是燃气锅炉的另一个关键组成部分。
它负责将燃气与空气混合,并通过点火装置点燃混合气体。
供燃系统主要包括进气管、风机、混合器等设备。
进气管将空气引入供燃系统,在风机的带动下,将空气送入混合器。
混合器将空气与燃气充分混合,使其达到可燃条件。
点火装置通过产生火花,点燃混合气体,启动燃气锅炉的运行。
然后,燃烧系统是燃气锅炉的核心部分。
它负责将燃气燃烧,产生大量的热能。
燃烧系统主要由燃烧室、燃烧器和燃烧调节器组成。
燃烧室是燃气锅炉实现燃烧的空间,在其中燃烧器将混合气体喷入,并通过点火装置进行点燃。
燃烧调节器用于调节燃气和空气的比例,以控制燃烧的稳定性和效率。
燃烧过程产生的热能会传递给热交换系统进行进一步利用。
最后,热交换系统是燃气锅炉的另一个重要部分。
它负责将燃烧过程中产生的热量传递给水或蒸汽,实现供暖或加热的目的。
热交换系统主要由燃烧室壁面和热交换管组成。
燃烧室壁面是热能传递的关键部分,它通过与燃烧气体接触并吸收热量,将燃烧气体降温。
热交换管则用于将燃烧室中的热量传递给水或蒸汽,使其升温。
通过冷凝等方式,热交换系统将燃烧过程中的热量最大化地利用起来。
总的来说,燃气锅炉的工作原理是通过供气系统将燃气输送到锅炉中,供燃系统将燃气与空气混合并点燃,燃烧系统将燃烧气体产生的热量传递给热交换系统,实现加热和供暖的功能。
关于燃气锅炉供热现存问题及节能技术的探讨摘要:在天然气锅炉供暖系统中,节能技术是一个重要方面,直接影响着整个供暖系统的发展。
同时,在燃气锅炉采暖系统中采用节能技术是时代发展的必然要求,要求有关的工程主管和系统设计者从分析其具体因素、控制机制、综合分析问题的角度出发,对节能技术的实际应用进行优化。
同时,技术人员要有计划地进行具体的工程建设,以达到节约能源的需要,达到节能利用的目的,从而为实现燃气锅炉采暖的节能发展打下良好的基础。
基于此,本文首先简要阐述燃气锅炉供热系统的现存问题,紧接着提出燃气锅炉供热系统节能技术及应用策略,以此来供相关人士参考与交流。
关键词:燃气锅炉;供热系统;现存问题;节能技术引言:随着社会经济的发展,人民的生活水平不断提高,燃气锅炉采暖越来越多地被用于民用和工业。
随着国家能源节约需求,大力开展燃气锅炉采暖技术的研制与应用,是适应能源节约、社会可持续发展的必然选择。
一、燃气锅炉供热系统的现存问题(一)缺乏对煤气锅炉的了解由于我国使用燃煤锅炉已有较长的历史,许多锅炉设计者并不清楚其使用情况,我国的锅炉在设计、制造过程中一直按照有关的标准来进行,但是在实际操作中,煤炭与燃气有着很大的不同。
具体表现在以下几个方面:第一,加热速率。
与燃煤锅炉相比,煤气锅炉具有更高的自动化水平。
在流量和质量调整条件下,燃煤锅炉回水温度的控制存在一定的滞后现象,在6~7℃的情况下,回水温度的变化仅为3~4℃。
这样的话,就不能用传统的燃煤采暖方式来达到节能的目的。
在采用天然气采暖时,只要采用温度补偿,就可以在保证采暖效果的前提下达到节能目标。
第二,锅炉负载率与效率的关系。
采用比例式燃烧器的燃气锅炉,在适当的调节下,负荷率在30%~100%之间,可以达到最大的效率。
第三,燃煤的滤料。
其工作效率与负载状况成正比,也就是说,负载率越低,效率就越低,通常情况下,当燃煤锅炉的负荷率为60%时,其效率为58%。
第四,锅炉的功率和效率。

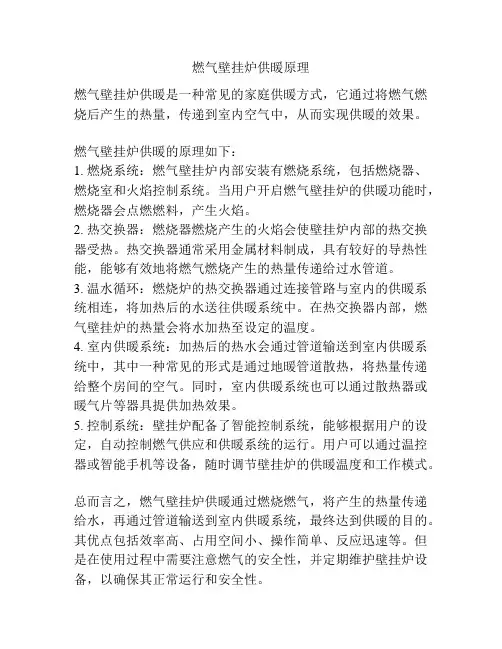

燃气壁挂炉供暖原理
燃气壁挂炉供暖是一种常见的家庭供暖方式,它通过将燃气燃烧后产生的热量,传递到室内空气中,从而实现供暖的效果。
燃气壁挂炉供暖的原理如下:
1. 燃烧系统:燃气壁挂炉内部安装有燃烧系统,包括燃烧器、燃烧室和火焰控制系统。
当用户开启燃气壁挂炉的供暖功能时,燃烧器会点燃燃料,产生火焰。
2. 热交换器:燃烧器燃烧产生的火焰会使壁挂炉内部的热交换器受热。
热交换器通常采用金属材料制成,具有较好的导热性能,能够有效地将燃气燃烧产生的热量传递给过水管道。
3. 温水循环:燃烧炉的热交换器通过连接管路与室内的供暖系统相连,将加热后的水送往供暖系统中。
在热交换器内部,燃气壁挂炉的热量会将水加热至设定的温度。
4. 室内供暖系统:加热后的热水会通过管道输送到室内供暖系统中,其中一种常见的形式是通过地暖管道散热,将热量传递给整个房间的空气。
同时,室内供暖系统也可以通过散热器或暖气片等器具提供加热效果。
5. 控制系统:壁挂炉配备了智能控制系统,能够根据用户的设定,自动控制燃气供应和供暖系统的运行。
用户可以通过温控器或智能手机等设备,随时调节壁挂炉的供暖温度和工作模式。
总而言之,燃气壁挂炉供暖通过燃烧燃气,将产生的热量传递给水,再通过管道输送到室内供暖系统,最终达到供暖的目的。
其优点包括效率高、占用空间小、操作简单、反应迅速等。
但是在使用过程中需要注意燃气的安全性,并定期维护壁挂炉设备,以确保其正常运行和安全性。
锅炉供热系统介绍锅炉供热系统是一种广泛应用于工业和民用建筑的热力设备,它能够通过燃烧燃料将水加热为高温热水或蒸汽,以满足生产和生活中的热能需求。
本文将对锅炉供热系统的组成、工作原理以及主要应用进行介绍。
一、锅炉供热系统的组成1. 锅炉:锅炉是锅炉供热系统的核心部件,它负责将燃料燃烧产生的热能传递给水,使水达到一定温度或压力。
根据不同的燃料和工作介质,锅炉可分为燃煤锅炉、燃气锅炉、油热锅炉等多种类型。
2. 燃料系统:燃料系统主要包括燃料储存、给燃烧器供料和燃料燃烧等部分。
燃料通过储存设备输送至锅炉,然后由燃烧器喷入炉膛进行燃烧,释放出大量的热能。
3. 水处理系统:水处理系统用于处理锅炉供水的水质,以防止水垢和腐蚀对锅炉产生不良影响。
常见的水处理方法包括软化水处理、除氧和给水补给系统等。
4. 循环系统:循环系统包括供水系统和回水系统,通过水泵将热水或蒸汽传送至需求热能的设备或建筑物,再经过换热器传递热量后回流至锅炉,循环再次进行。
5. 控制系统:控制系统用于对锅炉供热系统的运行进行监控和调节,以实现自动化控制。
其中包括温度传感器、压力传感器、节能控制装置等。
二、锅炉供热系统的工作原理锅炉供热系统的工作原理可以分为以下几个步骤:1. 燃料燃烧:当锅炉启动时,燃料被送往锅炉燃烧器进行燃烧。
通过调节燃烧器的进料量和风量,可以控制燃料的燃烧速度和热量释放量。
2. 热能传递:燃烧释放的热能将锅炉内的水加热,产生高温热水或蒸汽。
锅炉内配备有换热器,通过换热器将热能传递给水。
3. 水循环:由水泵提供动力,高温热水或蒸汽经过供水管道输送至使用设备或建筑物,完成热能的传递。
在送达目的地后,冷却的水经过回水管道返回锅炉进行再次加热。
4. 控制与保护:锅炉供热系统配备有各种传感器和控制装置,用于监测和调节温度、压力和其他参数。
当系统达到设定的工作状态或出现异常时,控制系统会自动进行调整或报警保护。
三、锅炉供热系统的应用锅炉供热系统广泛应用于工业和民用建筑领域,主要用于以下场合:1. 工业生产:锅炉供热系统可为工业生产提供稳定的热能,用于加热和蒸汽动力发电,如化工、纺织、造纸、食品加工等行业。
锅炉供暖系统工作总结范文
锅炉供暖系统工作总结。
锅炉供暖系统是目前大多数家庭和企业使用的一种供暖方式,它通过燃烧燃料
产生热能,然后将热能传递到建筑物内部,以保持室内温度舒适。
在日常生活和生产中,锅炉供暖系统发挥着重要作用。
下面我们来总结一下锅炉供暖系统的工作原理和特点。
首先,锅炉供暖系统的工作原理是利用燃料燃烧产生的热能,将水加热成蒸汽
或热水,然后通过管道输送到需要供暖的建筑物内部。
在建筑物内部,热能会通过散热器或地暖系统释放出来,使室内温度得到保持。
这种供暖方式不仅效果好,而且能够实现集中供暖,节约能源。
其次,锅炉供暖系统具有稳定性强、温度调节方便等特点。
由于锅炉供暖系统
是集中供暖的方式,因此可以实现整个建筑物内部的温度统一控制,不会出现局部温度过高或过低的情况。
而且,通过调节锅炉的工作参数,可以实现对室内温度的精确控制,满足不同季节和不同需求下的供暖要求。
另外,锅炉供暖系统还具有环保节能的优势。
现代的锅炉供暖系统采用高效节
能的锅炉设备,通过优化燃烧工艺和热能利用方式,可以大大减少能源的消耗,降低对环境的影响。
而且,锅炉供暖系统还可以与太阳能、地热能等清洁能源相结合,实现能源的多元化利用,进一步降低对化石能源的依赖。
总的来说,锅炉供暖系统作为一种传统而又经典的供暖方式,具有稳定性强、
温度调节方便、环保节能等诸多优势。
随着科技的不断进步,相信锅炉供暖系统在未来会有更加广阔的发展空间,为人们的生活和生产带来更多的便利和舒适。
燃气锅炉供暖系统的不同形式及分析1.中央供暖系统:中央供暖系统是将锅炉设备集中安装在建筑物的一些位置,通过管道将热水传递到各个房间。
这种系统适合于较大、多房间的房屋,可以实现统一控制和管理,供热效果较好。
但是,中央供暖系统的安装成本较高,且维护和管理也比较复杂。
2.独立供暖系统:独立供暖系统是将锅炉设备安装在每个房间或者每个单元内,通过管道将热水传递到该房间或单元的暖气片或地暖系统。
这种系统适合于小型住宅或者公寓,每个房间或单元可以独立控制供暖温度,灵活性较高。
但是,独立供暖系统的安装和维护成本相对较低,但需要分别管理和维护每个锅炉设备,容易出现供暖不均衡的问题。
3.暖气片供暖系统:暖气片供暖系统是将锅炉产生的热水通过管道传递到各个房间的暖气片中,通过暖气片的散热将热能释放到室内空间。
暖气片供暖系统的传热效率较高,可以实现快速供热,且可以根据需要调节温度。
但是,暖气片供暖系统的体积较大,需要占用一定的墙面空间,影响室内装饰效果。
4.地暖供暖系统:地暖供暖系统是将锅炉产生的热水通过管道敷设在地面下,通过地面传热的方式实现室内的供暖。
地暖供暖系统的优点是可以实现整体的均匀供热,减少热能的浪费,同时不会占用室内空间。
但是,地暖供暖系统的安装复杂,施工成本较高,且维护和维修也相对麻烦。
总的来说,燃气锅炉供暖系统的不同形式和结构适用于不同的建筑类型和需求。
在选择供暖系统时,需要根据建筑物的结构、暖气需求、安装成本和维护要求等因素综合考虑,选择最适合自己的供暖方式。
同时,无论采用哪种供暖系统,都需要定期维护和保养,保证正常运行和安全使用。
燃气锅炉控制原理图燃气锅炉是一种常见的供暖设备,其控制原理由下述几个基本部分组成。
1. 燃气供应系统:燃气供应系统包括天然气或液化石油气的主管道、压力调节阀、安全阀等。
主管道将燃气输送到锅炉燃烧室,而压力调节阀和安全阀可确保燃气供应的稳定和安全。
2. 燃烧室:在燃烧室内,燃气与空气混合并被点火燃烧。
为了保证燃气的充分燃烧,燃烧室内通常设置有燃气喷嘴、风扇和点火系统。
燃气喷嘴负责将燃气喷入燃烧室,风扇则将大量空气吹入燃烧室以与燃气混合,而点火系统则通过电极产生火花点燃混合气体。
3. 温度控制系统:燃气锅炉的温度控制系统能够根据设定的温度要求,控制燃气供应和燃烧效率。
该系统通常包括温度传感器、温度控制器和执行器。
温度传感器负责监测燃气锅炉的温度,将温度信号传递给温度控制器。
温度控制器根据设定的温度值和实际温度值进行比较,并通过执行器控制燃气供应量,以保持锅炉温度在设定范围内。
4. 水位控制系统:燃气锅炉的水位控制系统负责监测锅炉内的水位,并控制给水量以维持适当的水位。
该系统通常包括水位传感器、水位控制器和电磁阀。
水位传感器监测锅炉内的水位变化,并将水位信号传递给水位控制器。
水位控制器根据实际水位和设定的水位值进行比较,并通过控制电磁阀的开启和关闭来调整给水量,以维持锅炉内的水位稳定。
5. 安全保护系统:燃气锅炉还配备有多个安全保护装置,以保障设备和使用者的安全。
这些安全装置包括过热保护器、超高温保护器、燃气漏气报警器、烟道堵塞报警器等。
当锅炉温度超过安全限值、燃气泄漏或烟道堵塞时,安全保护系统能够及时发出警报并停止燃气供应,以防止事故的发生。
燃气锅炉控制原理图的各个部分相互协调,以实现安全、高效的供暖过程。
这些部分通过传感器、控制器和执行器之间的信息传递和互动,使燃气锅炉能够在设定的温度范围内稳定运行,并保证供暖系统的安全性和可靠性。
燃气锅炉的工作原理燃气锅炉是一种常见的采用燃烧燃气来产生热能的设备。
它广泛应用于家庭、工业和商业领域,用于供暖、热水和蒸汽等热能需求。
下面将详细介绍燃气锅炉的工作原理。
一、燃气锅炉的基本构成燃气锅炉主要由燃气供应系统、燃烧系统、热交换系统、控制系统和排烟系统等组成。
1. 燃气供应系统:燃气供应系统包括燃气管道、燃气调压器、燃气阀门等。
燃气通过管道输送到燃气锅炉,经过调压器降低压力后,进入燃气阀门控制燃气的流量。
2. 燃烧系统:燃烧系统由燃气喷嘴、燃气阀门、点火器和燃烧器等组成。
燃气通过燃气喷嘴进入燃烧器,在燃气阀门的控制下,通过点火器点燃燃气,形成火焰。
3. 热交换系统:热交换系统由燃烧室、烟道和换热器等组成。
燃气燃烧产生的高温烟气通过烟道进入换热器,与循环水或者蒸汽进行热交换,将热能传递给循环介质。
4. 控制系统:控制系统用于监测和控制燃气锅炉的工作状态。
它包括温度传感器、压力传感器、燃气阀门控制器等。
通过对传感器信号的采集和处理,控制系统可以自动调节燃气的供应和燃烧过程,以实现燃气锅炉的稳定运行。
5. 排烟系统:排烟系统用于排放燃烧产生的废气。
烟气从燃烧室经过烟道排出,通过烟囱排放到室外。
二、燃气锅炉的工作过程燃气锅炉的工作过程主要包括燃气供应、燃烧、热交换和排烟等阶段。
1. 燃气供应:当需要使用热能时,控制系统打开燃气阀门,燃气从燃气供应系统进入燃烧系统。
2. 燃烧:燃气进入燃烧器后,在点火器的作用下点燃,形成火焰。
同时,控制系统监测火焰的状态,根据需要调节燃气的供应量,以保持火焰的稳定和适当的温度。
3. 热交换:燃烧产生的高温烟气通过烟道进入换热器,与循环介质(如水或者蒸汽)进行热交换。
烟气的热能被传递给循环介质,同时烟气冷却,形成烟气中的水蒸气凝结成水滴,然后排出燃气锅炉。
4. 排烟:烟气通过烟道排出燃气锅炉,经过烟囱排放到室外。
排烟的同时,燃气锅炉也会通过补水系统补充消耗的水量,以保持循环介质的稳定循环。
燃气锅炉供热系统节能技术分析关键词:燃气锅炉;供热系统;节能技术;探讨近年来,我国的经济水平和社会水平不断提高,人民的生活质量得到了极大改善,用于供热的燃气锅炉在居民生活和工业领域都有着广泛应用,同时我国也针对环保和能源节约提出了更高的要求,积极研究和开发燃气锅炉供热系统新型节能技术,是顺应能源节约步伐、保证社会可持续发展的必由之路。
在国家提出的“节能减排”“节能降耗”理念的影响下,人们对燃气锅炉在节能问题提出了新的更高标准。
在这种情况下,积极开发与研究燃气锅炉供热系统节能技术,是确保社会可持续发展战略目标顺利实现的有效途径,也是实现“节能减排”发展目标的关键措施。
那么,在燃气锅炉供热系统中如何应用节能技术,是相关人员需要研究的重点问题。
一、燃气锅炉供热系统节能现状1.1能源转换过程中的热量损失问题在燃气锅炉的供热系统运行中进行能源转换时会存在较为严重的能量散失的问题,而且此问题在燃气锅炉运行停止的阶段中比较突出。
主要表现在此时会有部分水分在供热系统中残留,而且这些水凝结为冷凝水的过程中就会导致大量热量的散失。
此外这些残留的水分和水蒸气还会对供热系统起到腐蚀危害而缩短供热系统的整体使用寿命。
1.2供热系统运行中热量消耗较大的问题燃气锅炉在运行中一直存在单位面积能耗较高且能量消耗不够均匀的问题,这也是应用供热稳定性提升以及造成大量热能流失的重要原因。
由于供热系统运行中热能的损失会降低锅炉热效率,阻碍了节能降耗。
1.3操作的自动化水平问题一是设计问题。
二是操作人员对燃气锅炉中的自动化技术认识不足且没有熟练掌握,导致大部分操作难以执行,以及较多的节能技术无法实现。
使得燃气锅炉优势的降低以及燃气使用量的提升。
二、改进燃气锅炉供热系统节能作用的关键在燃煤锅炉改进供热系统节能的工作时,需要提高锅炉效率以及管网运送效率,同样,对于改进燃气锅炉供热系统的方法也是这样。
提高燃气锅炉效率,不是单个锅炉的效率,而是要提高锅炉组的效率。
燃气锅炉的工作原理燃气锅炉是一种常见的供暖设备,通过燃烧燃气来产生热能,从而提供热水或者蒸汽。
燃气锅炉的工作原理是如何的呢?下面将详细介绍。
一、燃气锅炉的基本构造1.1 燃气供给系统:燃气锅炉通过燃气供给系统将燃气输送到燃烧室。
1.2 燃烧室:燃气在燃烧室内与空气混合并燃烧,产生热能。
1.3 热交换器:燃气燃烧后释放的热能通过热交换器传递给水或者蒸汽。
二、燃气锅炉的工作过程2.1 点火启动:当燃气锅炉启动时,点火系统点燃燃气,开始燃烧。
2.2 燃烧过程:燃气在燃烧室内燃烧,释放热能,加热热交换器中的水或者蒸汽。
2.3 热交换:热交换器中的水或者蒸汽被加热,产生热水或者蒸汽供应给暖气系统或者热水系统。
三、燃气锅炉的安全保护系统3.1 过热保护:当燃气锅炉温度过高时,过热保护系统会自动住手供热,防止燃烧室发生爆炸。
3.2 过压保护:燃气锅炉内部压力过高时,过压保护系统会自动释放压力,确保锅炉安全运行。
3.3 燃气泄漏保护:燃气锅炉会监测燃气泄漏情况,一旦检测到泄漏,会自动关闭燃气供给,避免安全事故发生。
四、燃气锅炉的节能原理4.1 高效燃烧:燃气锅炉采用高效燃烧技术,提高燃烧效率,减少能源浪费。
4.2 热交换效率:燃气锅炉的热交换器设计合理,最大限度地利用燃气燃烧释放的热能。
4.3 智能控制:燃气锅炉配备智能控制系统,根据室内温度和需求自动调节供暖,节约能源。
五、燃气锅炉的维护保养5.1 定期清洁:定期清洁燃气锅炉内部和热交换器,保持燃烧效率。
5.2 检查安全阀:定期检查安全阀是否正常工作,确保燃气锅炉安全运行。
5.3 定期维护:定期请专业技术人员对燃气锅炉进行维护,延长使用寿命。
总结:燃气锅炉通过燃气燃烧产生热能,通过热交换器传递给水或者蒸汽,供暖或者热水使用。
在工作过程中,需要注意安全保护系统的作用,节能原理的应用,以及定期维护保养的重要性。
通过合理使用和维护,燃气锅炉可以安全、高效地运行,为人们提供舒适的生活环境。

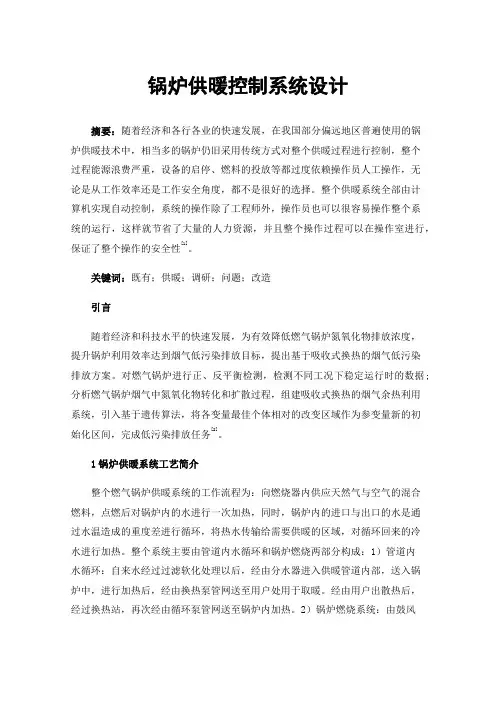

锅炉供暖控制系统设计摘要:随着经济和各行各业的快速发展,在我国部分偏远地区普遍使用的锅炉供暖技术中,相当多的锅炉仍旧采用传统方式对整个供暖过程进行控制,整个过程能源浪费严重,设备的启停、燃料的投放等都过度依赖操作员人工操作,无论是从工作效率还是工作安全角度,都不是很好的选择。
整个供暖系统全部由计算机实现自动控制,系统的操作除了工程师外,操作员也可以很容易操作整个系统的运行,这样就节省了大量的人力资源,并且整个操作过程可以在操作室进行,保证了整个操作的安全性[1]。
关键词:既有;供暖;调研;问题;改造引言随着经济和科技水平的快速发展,为有效降低燃气锅炉氮氧化物排放浓度,提升锅炉利用效率达到烟气低污染排放目标,提出基于吸收式换热的烟气低污染排放方案。
对燃气锅炉进行正、反平衡检测,检测不同工况下稳定运行时的数据;分析燃气锅炉烟气中氮氧化物转化和扩散过程,组建吸收式换热的烟气余热利用系统,引入基于遗传算法,将各变量最佳个体相对的改变区域作为参变量新的初始化区间,完成低污染排放任务[2]。
1锅炉供暖系统工艺简介整个燃气锅炉供暖系统的工作流程为:向燃烧器内供应天然气与空气的混合燃料,点燃后对锅炉内的水进行一次加热,同时,锅炉内的进口与出口的水是通过水温造成的重度差进行循环,将热水传输给需要供暖的区域,对循环回来的冷水进行加热。
整个系统主要由管道内水循环和锅炉燃烧两部分构成:1)管道内水循环:自来水经过过滤软化处理以后,经由分水器进入供暖管道内部,送入锅炉中,进行加热后,经由换热泵管网送至用户处用于取暖。
经由用户出散热后,经过换热站,再次经由循环泵管网送至锅炉内加热。
2)锅炉燃烧系统:由鼓风机向燃烧炉内输送一定比例的天然气和空气,进行点燃后,对锅炉内的水进行加热。
2锅炉供暖控制系统设计2.1控制中心硬件设计对码键是控制中心和多个子系统组网时的配对按键,只有和控制中心配对成功的子系统才能和控制中心进行通信,配对的原理是配对双方都按下对码键,控制中心向子系统发送子系统的地址,子系统接收到地址后将地址保存到flash内部,以后启动时首先读取地址,子系统接收数据后首先对比地址是否和自己相同,相同的话对数据进行处理,否则不做任何处理,控制中心和下一个子系统配对时,发送的地址自动增加,以此来区分是给谁的数据。
燃气锅炉供暖系统的不同型式及分析扬州大学环工系摘要本文阐述了燃气非集中供热(或称自治式热源供热)将在我国有较广泛应用的理由和燃气锅炉供热的某些特点,指出了为保证非冷凝式锅炉安全、可靠运行,必须使锅炉入口水温不低于40℃,流量不小于锅炉额定值的原因。
文中给出了使用容积式燃气锅炉和即热式燃气锅炉供暖系统的不同型式的7张示意图,都力求热源侧和负荷侧水力工况、热力工况稳定、可调,减小水泵耗电和造价。
例如:热功率小的系统,使用单式泵、热源侧旁通管和分集水器间压差调节阀,也可使系统有较好水力稳定性;大功率系统用双级泵后,在热源测再用旁通辅助泵,可使热源侧水力工况受用户影响小;大功率系统要降低造价可用即热式锅炉、无分集水器,在负荷侧设小压降短管或热源测设小压降短管等等,供设计时选用。
关键词燃气锅炉供暖特点型式分析1 燃气锅炉供热的某些特点燃气锅炉供热将有较广泛应用,理由为:我国能源结构调整,煤炭将主要用于大型电厂发电,中小容量供热锅炉将由燃煤改为燃油、燃气;西气东输、引进液化天然气等,将使广大地区用天然气这种清洁能源成为现实;天然气Nm3热值约是人工煤气的2倍,而价格将不到2倍,“照付不议”和其它一些政策会陆续出台,平衡天然气产、供、销各部门利益,使消费者利益也得到保障;我国城市化正处于高速发展阶段,将有大量新建与改建房屋采用非集中供热系统,燃气是非集中供热系统最佳能源;市场经济体制建立使开发商、物业管理公司、业主更多考虑小区、自家利益,更注重经济核算,国家与单位补贴将逐步取消;经济发展地区大中城市和小城镇大量兴建的住宅小楼和城郊别墅多为非标建筑等等,这些因素都促使燃气非集中供热应用量不断增大。
我国早在解放前的上海、天津等城市少层小洋房里就已应用独立式自然循环热水供暖系统,例如:上海延安中路昇平街里的原上海纺织同业会所(1965年上海房地局四清工作团团部所在地)三层小楼就装有独立式供暖供热水系统。
其特点是简单、可靠,供电中断不会影响供热。
燃气锅炉的结构燃气锅炉是一种常见的供暖设备,其结构复杂多样。
一般来说,燃气锅炉主要由燃烧系统、热交换系统、排烟系统、控制系统和安全保护系统等几个部分组成。
首先是燃烧系统。
燃烧系统是燃气锅炉的核心部件,负责将燃气与空气混合并点燃。
燃烧系统主要包括燃气供应系统、点火系统和燃烧控制系统。
燃气供应系统负责将燃气从管道输送到燃烧器,通常包括燃气调压器、燃气阀门和燃气管道等。
点火系统通常采用电火花点火器,通过高压电流产生火花点燃混合气体。
燃烧控制系统则通过感应传感器和控制器,控制燃气的供应量和点火时机,以保证燃烧的安全和高效。
其次是热交换系统。
热交换系统是燃气锅炉的热能转换部分,负责将燃烧释放的热能传递给供暖介质。
热交换系统主要由燃烧室、烟道和换热器组成。
燃烧室是燃烧系统与烟道之间的空间,燃烧室内的燃烧产生的高温烟气通过烟道进入换热器。
烟道是一条通道,通常由多个弯头和连接管组成,通过合理的设计,增加烟气与换热器之间的接触面积,提高热能的利用效率。
换热器是燃气锅炉中最重要的组件,用于将烟气中的热能传递给水或其他介质,一般采用水管式或烟管式结构。
再次是排烟系统。
排烟系统是燃气锅炉中排出烟气的部分,主要由烟道、烟囱和风机组成。
烟道将烟气从换热器排出,烟囱则是将烟气引导到室外。
为了保证烟气排放的安全和环保,烟囱通常需要具备一定的高度和密封性能。
在一些大型的燃气锅炉中,还会配备风机,通过增加烟气排出的风速,提高排烟的效果。
控制系统是燃气锅炉的大脑,负责监测和控制燃烧过程和供暖系统的运行。
控制系统通常包括温度传感器、压力传感器、流量传感器、控制器和执行器等。
温度传感器用于感知燃气锅炉内部的温度变化,压力传感器用于监测燃气和供暖介质的压力情况,流量传感器用于测量燃气和供暖介质的流量。
控制器根据传感器的反馈信号,通过控制执行器(如燃气阀门、水泵、风机等),调节燃气和供暖介质的流量和温度,以保持燃烧的稳定和供暖系统的正常运行。
燃气锅炉的工作原理燃气锅炉是一种常见的供暖设备,它通过燃烧燃气产生热能,将热能传递给水或蒸汽,以提供供暖或热水。
燃气锅炉的工作原理可以分为燃烧系统、热交换系统和控制系统三个方面。
1. 燃烧系统:燃烧系统是燃气锅炉的核心部分,它负责将燃气与空气混合并点燃。
燃气通过供气管道进入燃气阀,然后进入燃气喷嘴。
同时,空气通过风机吸入,经过风道进入燃气喷嘴附近。
燃气和空气在喷嘴附近混合,形成可燃气体。
然后,点火器点燃可燃气体,产生火焰。
燃烧过程中,燃气锅炉需要确保燃气和空气的比例适当,以获得高效的燃烧效果。
2. 热交换系统:热交换系统负责将燃烧产生的热能传递给水或蒸汽。
燃烧产生的高温烟气通过烟道进入烟气侧的热交换器,烟气在烟道内与水或蒸汽进行热交换。
烟气的热能被传递给水或蒸汽,同时烟气冷却,形成烟气排放。
燃烧产生的烟气中含有大量的热能,通过热交换器的设计,可以最大限度地利用烟气中的热能,提高能源利用效率。
3. 控制系统:控制系统是燃气锅炉的大脑,负责监测和控制燃气锅炉的运行。
控制系统通常由传感器、控制器和执行器组成。
传感器可以监测燃气锅炉的温度、压力、流量等参数,将这些参数传输给控制器。
控制器根据设定的参数和运行状态,对燃气锅炉的燃烧系统、热交换系统等进行控制和调节。
执行器根据控制器的指令,控制燃气阀、风机、水泵等设备的运行,以实现燃气锅炉的正常工作。
总结:燃气锅炉的工作原理是通过燃烧系统将燃气与空气混合并点燃,产生热能。
热交换系统将热能传递给水或蒸汽,以提供供暖或热水。
控制系统监测和控制燃气锅炉的运行,确保其安全、高效地工作。
燃气锅炉在供暖和热水领域具有广泛的应用,其工作原理的理解有助于我们更好地使用和维护燃气锅炉,提高能源利用效率。
供暖系统工作原理在冬季寒冷的天气中,供暖系统起着至关重要的作用,为人们提供温暖舒适的居住环境。
它是如何实现的呢?本文将详细介绍供暖系统的工作原理。
一、传统供暖系统的工作原理传统供暖系统通常由以下几个主要组成部分组成:锅炉、循环泵、散热器和控制系统。
接下来将逐一介绍它们的工作原理。
1. 锅炉锅炉是供暖系统的核心组件之一,通常使用燃气、石油或煤等燃料进行加热。
当供暖系统需要加热时,锅炉中的燃料燃烧产生热量,将水加热为热水或蒸汽。
2. 循环泵循环泵位于锅炉出水管道的一端,主要负责将加热后的热水或蒸汽通过管道输送到各个散热器。
循环泵通过强力循环使热水或蒸汽能够迅速达到各个散热器,实现供暖系统的热量传递。
3. 散热器散热器是供暖系统的另一个重要部分,它将热水或蒸汽释放出来,将热量传递给室内空气。
散热器通常安装在房间的墙壁或地板下,通过与室内空气的热交换,将热量传递给室内空气,提供舒适的温暖。
4. 控制系统供暖系统的工作需要经过精确的控制,这就需要控制系统的支持。
控制系统通常包括温度传感器和温度控制器。
温度传感器负责感知房间温度的变化,一旦温度低于设定值,温度控制器就会发送指令给锅炉,启动加热过程,从而维持房间温度在合适的范围内。
二、新型供暖系统的工作原理除了传统的供暖系统,近年来出现了一些新型的供暖系统,例如地暖系统和太阳能供暖系统。
它们与传统供暖系统相比,有着不同的工作原理。
1. 地暖系统地暖系统是一种通过地板散发热量来实现供暖的系统。
它的主要原理是利用地面的稳定温度来加热室内空气。
地暖系统通常包括地暖管道、供水系统和温度控制系统。
当供暖系统需要加热时,温水通过地暖管道流向地面,然后地面将热量传递给室内空气,实现供暖效果。
2. 太阳能供暖系统太阳能供暖系统是一种利用太阳能进行供暖的系统。
它通过利用太阳能热能,将太阳能转化为热水或蒸汽,并通过循环泵将热水或蒸汽输送到散热器或地暖系统中。
太阳能供暖系统的工作原理是将太阳能转化为可利用的热能,减少对传统能源的依赖,实现绿色环保的供暖。
空气源热泵与燃气锅炉供暖系统配置研究摘要:建筑供暖节能智能化控制,对我国实现“双碳”战略目标和经济社会的可持续发展意义重大,针对当前工作中的不足之处,应积极转换思维、大胆创新实践,以先进技术和控制策略引导,稳步实现建筑供暖节能的发展。
空气源热泵加冷凝燃气热水炉组合多能互补热水系统取代传统热水供应方式具有较大优势,是一项极具开发和应用潜力的技术。
基于此,本文主要分析了空气源热泵与燃气锅炉供暖系统配置。
关键词:空气源热泵;燃气锅炉供暖;系统配置中图分类号:TE934.4 文献标识码:A引言在建筑工程施工的时候,科学有效地运用热泵技术,可以有效降低建筑工程当中暖通空调的运用,更好地实现能源的节约,确保建筑工程建设工作在开展的时候能够与生态文明建设进行有效融合。
空气源热泵以空气作为冷热源,只需少量电量输入,即可实现建筑制冷或供热,对资源的高效利用和可持续发展具有积极意义。
空气源热泵与燃气热水炉组合多能互补热水系统,具有空气源热泵高效运行经济性指标和燃气热水炉低大气污染物排放优点。
1各类热源对比分析供热系统的系统构成和工作原理供热系统由热源、热网、散热设备三部分构成,热源即热媒制备,指的是能够制取具有温度和压力等参数的热水或蒸汽的设备;热网即热媒输送管道,指的是将热量从热源输送到热用户的管道系统;散热设备指的是在热用户的室内环境中,实现热量传送给室内空气的设备。
第一,燃煤采暖热源。
燃煤采暖热源消耗煤炭这一类不可再生资源,产生废气废物,需要配备若干锅炉操作工人,费时费力,人工成本也很高,已经逐渐被淘汰。
第二,燃油、燃气热源。
燃油、燃气热源消耗天然气、柴油等能源,相对煤增加大量成本。
第三,电锅炉。
电锅炉无需消耗能源,只需要消耗大量电能,不符合国家节能标准要求。
第四,超低环温空气源热泵热源。
超低环温空气源热泵热源无需消耗煤炭、天然气等能源,只需要消耗少量电量,也没有废弃废物产生。
严寒地区,由于低温和结霜问题,空气源热泵机组的制热性能和供热量会急剧下降,限制了其应用。
供暖系统简绍(一次网和二次网)供暖系统简介(一次网和二次网)一、引言供暖系统是指用于向建筑物供应热能以保持室内温度舒适的系统。
在供暖系统中,一次网和二次网是两种常见的热能传输方式。
本文将对这两种供暖系统进行简要介绍。
二、一次网一次网是指通过燃气或者燃油等热源直接供应热水或蒸汽至建筑物的系统。
一次网的工作原理如下:1. 热源一次网的热源可以是燃气锅炉、燃油锅炉、电锅炉等。
热源通过燃烧或加热产生热能,然后将热水或蒸汽传送至建筑物。
2. 热水或蒸汽传输热水或蒸汽通过一次网的管道输送至建筑物。
管道通常采用钢管、铸铁管等,具有较高的强度和耐高温性。
3. 到达建筑物热水或蒸汽到达建筑物后,通过换热器将热能传递给建筑物的暖气片或者地暖系统。
这样,建筑物内的温度就会逐渐升高。
一次网的优点是热源与建筑物之间无需额外的传热设备,能够直接传递热能,效率较高。
然而,一次网在长距离输送热量时会有能量损失,而且无法为建筑物提供冷却服务。
三、二次网二次网是指通过建筑物内的热交换站将热水传递给建筑物内的供暖设备的系统。
二次网的工作原理如下:1. 热源和热交换站与一次网相比,二次网需要额外增加热交换站。
热源供应热水至热交换站,热交换站通过热交换器将热能传递给二次网。
2. 二次网二次网是建筑物内的管道系统,将热能从热交换站输送至供暖设备。
二次网内的管道通常采用塑料管、不锈钢管等材料,其弯曲性和耐腐蚀性较强。
3. 到达供暖设备在建筑物内,供暖设备如暖气片、地暖等将从二次网输送过来的热水进行热交换,从而升高室内温度。
二次网的优点是能够灵活调节热水的供应温度和流量,提高能源利用效率。
此外,二次网还可以在夏季用于给建筑物提供冷却服务,实现冷暖双向供应。
然而,二次网相比一次网需要增加热交换站,整体设备投资较高。
四、总结一次网和二次网是常见的供暖系统,它们分别通过直接供应热水或蒸汽和通过热交换站传递热水的方式实现建筑物的供暖需求。
一次网适用于较小的供热范围,无需额外设备,效率较高;而二次网适用于较大的供热范围,具备灵活调节能力和冷却供应能力,但设备投资较高。
北方集中供暖暖气原理北方地区的冬季气温往往较低,为了应对严寒的天气,人们采用了集中供暖系统来为居民提供温暖的室内环境。
本文将介绍北方集中供暖的原理及其工作过程。
一、供暖系统概述北方集中供暖系统由燃气锅炉、热力站和室内散热设备组成。
燃气锅炉作为供热的源头,通过燃烧煤气或油气产生热能。
热力站负责接收燃气锅炉产生的热能,并将其转化为热水或蒸汽。
热水或蒸汽通过管道输送到室内散热设备,在室内释放热量,提供温暖的空气。
二、供暖工作过程1. 燃气锅炉工作燃气锅炉通过点燃煤气或油气,在燃烧过程中产生高温烟气和热能。
燃气锅炉的热量输出决定了供暖系统的供热能力。
2. 燃气锅炉传热燃气锅炉内的烟气通过换热器,将烟气中的热能传递给水。
换热器的目的是提高燃气锅炉的热效率,最大限度地利用热能。
3. 热力站工作热力站接收燃气锅炉产生的热水或蒸汽,并将其进行处理和储存。
热力站通过控制传输水温和供暖压力,保证供暖系统的正常运行。
4. 管道输送热水或蒸汽通过管道输送到室内的散热设备。
这些管道需要具备优良的绝热性能,以减少热能的损失。
5. 室内散热设备室内的散热设备通常采用散热片、供暖器或地暖等形式。
热水或蒸汽通过这些设备,释放热量进入室内空气,使室温升高。
三、供暖系统优势1. 高效节能北方集中供暖系统通过科学的设计和合理的运行方式,能够在保证供暖质量的前提下,减少能源的消耗。
相较于分散供暖,集中供暖能够更有效地利用热能资源,降低能源消耗。
2. 舒适平稳由于集中供暖系统能够平衡供热温度和供热压力,室内热量分布均匀,可以提供舒适、稳定的供暖效果。
居民不会遭受到冷热不均的困扰。
3. 环境友好北方集中供暖系统采用燃气、油气等清洁能源作为热源,减少了燃煤所产生的空气污染物排放量。
相比于家庭燃煤供暖,集中供暖对环境的影响更小。
四、供暖系统维护与管理北方集中供暖系统需要定期维护和管理,以确保其正常运行。
包括燃气锅炉的清洗与维修、热力站的设备检查、管道的绝热材料更换等。
燃气热泵耦合燃气锅炉供热系统浅析2中国中元国际工程有限公司北京市100000摘要:本文以某住宅小区为例,通过对项目周边资源情况进行调研和分析,结合用户侧供热需求,确定采用燃气锅炉+燃气空气源热泵的方式,然后主要对燃气锅炉和燃气空气源热泵的装机比例进行研究和分析,在保证用户供热需求的前提下,燃气锅炉和燃气热泵装机比例为6:4时,项目经济性最佳,与采用燃气锅炉方案对比,每年节约燃气22.1%,具有良好的节能减排效果。
重点阐述了不同比例装机方案对比方法和影响因素,为后续燃气热泵的推广提供了新的思路和理论依据。
关键词:耦合供热燃气空气源热泵装机比例经济分析0引言近年来,随着煤改气政策的推广,北方地区拆除、改造大量的燃煤锅炉,燃气锅炉供热占比越来越大,部分地区甚至达到了100%。
随着煤改气工程的实施,对于温室气体的排放、节能减排方面有明显改善,然而也导致了2021年采暖季的“气荒”,南方大量企业生产受限,为了解决这一矛盾问题,供热系统和设备也是不断升级和改造,其中效果优良的包括,设置烟气冷凝器,通过降低排烟温度,提高效率5%~8%左右;燃气吸收式热泵,通过燃气驱动,深度回收烟气余热,可以提高系统效率10%~12%;低氮冷凝锅炉,对于低温供热系统,锅炉效率可达104%。
吸收式燃气空气源热泵的应用,为提高低温供热系统的效率,提供了新的方向,经过实测燃气热泵效率达到1.5-1.8左右,远超燃气锅炉。
本文通过对多方案对比分析,探究燃气热泵和燃气锅炉的最佳装机比例和影响因素,并且给出了分析思路,为后续其他项目推广燃气热泵提供了参考依据。
1、工程概况北方某住宅小区,供暖面积约10万平米,采用集中供暖的方式,末端形式均为地暖,设计供回水温度45/35℃,设计压力1.0MPa。
小区内现状燃气锅炉房已运行10多年,设备老旧、效率低下,跑冒滴漏严重,由于锅炉NO x排放不满足国家规范要求,需要进行锅炉房进行升级改造。
2、供暖热源选择供暖热源应根据建筑物规模、用途、建设地点的能源条件、结构、价格以及国家节能减排和环保的相关规定等,通过综合论证确定,并应遵循以下原则:在技术经济合理的前提下,优先顺序如下:废热或工业余热—浅层地热、太阳能、空气能—市政供热—燃气锅炉房—燃煤锅炉房—电采暖。
燃气锅炉供暖系统
1 燃气锅炉供热的某些特点
燃气锅炉供热将有较广泛应用,理由为:我国能源结构调整,煤炭将主要用于大型电厂发电,中小容量供热锅炉将由燃煤改为燃油、燃气;西气东输、引进液化天然气等,将使广大地区用天然气这种清洁能源成为现实;天然气Nm 3热值约是人工煤气的2倍,而价格将不到2倍,“照付不议”和其它一些政策会陆续出台,平衡天然气产、供、销各部门利益,使消费者利益也得到保障;我国城市化正处于高速发展阶段,将有大量新建与改建房屋采用非集中供热系统,燃气是非集中供热系统最佳能源;市场经济体制建立使开发商、物业管理公司、业主更多考虑小区、自家利益,更注重经济核算,国家与单位补贴将逐步取消;经济发展地区大中城市和小城镇大量兴建的住宅小楼和城郊别墅多为非标建筑等等,这些因素都促使燃气非集中供热应用量不断增大。
我国早在解放前的上海、天津等城市少层小洋房里就已应用独立式自然循环热水供暖系统,例如:上海延安中路昇平街里的原上海纺织同业会所(1965年上海房地局四清工作团团部所在地)三层小楼就装有独立式供暖供热水系统。
其特点是简单、可靠,供电中断不会影响供热。
但设计时要求精确做水力计算,管径较机械循环系统大,耗金属多,垂直顺流式单组散热器难有效调节。
解放后我国
集中供热事业有了很大发展,现在随西气东输,除独户式燃气供热会增加外,更多的将是小区式燃气非集中供热,或称为自治式热源供热。
它的特点有:采用机械循环,要求不间断供电;锅炉燃烧及整个系统控制的自动化程度高,用户端用热量个别调节时整个系统仍能保持较好的水力稳定性;用户数量多,住宅可达100户,可既有住宅、旅馆供暖供热水的生活用热,又有游泳池地板供暖、池水加热、通风空调空气加热、食品机制各种生产工艺用热水等等不同类型用户;供暖系统的热负荷变化与室外气温成线性关系,不同国家设计工况(标准工况)下供回水温度95/70℃,90/70℃,80/60℃,供暖调节最简单方法是定流量质调法,但采用变流量调节法越来越多,散热器装热静力型温控阀可使个性化要求更能得到满足;当实际热负荷减小,供回水温度降低时,尤其是在有低温地板辐射供暖应用时,要保证非冷凝式燃气锅炉入口水温不过低,以免烟气中生成凝水损坏锅炉部件甚至发生事故,还要保证水流量不小于锅炉要求的额定流量G,以免锅炉构件局部过热;热水供应用热高峰影响供暖等等。
这些非集中燃气锅炉供热的特点,尤其后几点值得重视。
2 容积式锅炉供暖系统型式
为保证稳定、可靠运行,通常用压降小的分、集水器分成热源侧和负荷侧两部分,使水力工况有条件地相对独立。
图1是用于热功率小的最简单的燃气锅炉供暖系统型式,锅炉给水泵兼作系统循环泵,即单式泵系统。
为防止锅炉入口水温过低,设旁通管,温度调节阀调节流量。
各用户水力工况和热力工况的稳定性靠系统启动时的初调整与运行调节保证。
当散热器使用温控阀和游泳池池水加热出现高峰用热量等情况下,系统平衡会被破坏,
在分、集水器之间的旁通管上装压差调节阀可在一定程度上使系统的水力工况稳定。
图1 简单的单级泵供暖系统型式示意图
图2所示系统中分、集水器之间不设旁通管,用户可用二次泵,特别是象用户③那样设置由供水温度控制的三通流量调节阀,使进入每一用户的热媒温度有可调性。
但用户侧对热源侧水力工况的影响还是十分明显的。
图2 双级泵供暖系统型式
图3是一些国外锅炉制造公司样本资料建议采用的型式。
其特点是热源侧泵(锅炉给水泵)装在旁通管上,目的是要使流经锅炉的水流量保持稳定,但因热媒在热源侧和负荷侧每一用户环路的循环,都是依靠各用户循环泵的工作实现的,热源侧管路与负荷侧管路串联,各用户变工况工作时使负荷侧发生水力阻力改变,而锅炉泵处于旁通管上,因此流经锅炉的水量不会稳定不变。
在这种型式的系统里,用户的循环泵的扬程都大于锅炉泵。
此外,这种型式另一特点是:分集水器中压力相反地是前者小于后者。
锅炉供水管中的静压应能保证水不汽化(尤其对105/70℃,95/70℃的系统),以此确定整个系统的静压分布。
图3 热源侧泵装在旁通管上的系统型式
当采用图4型式时,热源侧水力工况受用户影响可降到最小程度。
锅炉泵可使流经锅炉水量稳定,符样本要求值G,且入口水温t>t 额定值。
另一根旁通管上温度调节阀可保证用户侧按室外空气温度t 变化质调节所需供水温度t ,这时锅炉出水温度t 可在用户任意工况下维持恒定值(例如设计的95℃)。
通过调节锅炉燃烧器改变锅炉产热量,同时改变锅炉入口水温,即减小锅炉进出水温差△t=t -t,使锅炉在任意负荷下保持稳定工作,可以说这是一种较好的型式。
后面的实例用的就是这种型式。
图4 双级泵再设旁通辅助泵的系统型式要使热源侧的负荷侧两回路水力上完全无关,可采用图5用换热器间接连接(常用板式换热器)的系统型式。
板换可装在锅炉房,当各用户离热源较远时也可与循环泵一起装在用户处。
尽管板换较贵,但可避免锅炉一次回路腐蚀与结垢。
各用户负荷变化时,可用图中①或②两种方法设置三通温度调节阀调用户供水温度。
不宜在热源测与负荷侧供水管线上装二通调节阀,因两回路中热媒流量是经常变化的。
为避免锅炉入口水温过低,宜设图示的旁通管装流量调节阀。
(图注:G—锅炉额定水流量;G—锅炉给水泵流量;G—旁通管流量;G —负荷侧总流量;P—锅炉给水泵扬程;P—旁通辅助泵扬程;P —二次泵扬程;P —用户②循环泵
扬程;△P—锅炉阻力;△P—热网阻力;△P —热源侧或一次回路阻力;△P —负荷侧
或二次回路阻力;△P —负荷侧最不利回路阻力;△P —用户①回路阻力;△P —用户
图5 热源侧与负荷侧用板式换热器间接连接的系统型式
3 即热式锅炉供暖系统型式
图6所示系统型式简单、实用。
其特点是:负荷侧各用户用小压降(接近于零压降)图6 负荷侧设小压降短管的系统型式短管AB,CD,……,把供、回水相连。
这种小压降对一次回路工况变化影响小,各用户相互影响也小,因各用户供回水管与短管AB、CD等(建议短管长度300mm 左右)并联,水量分配比例是由各用户泵决定。
它与有分集水器的图1、图2、图4不同,后者有分集水器之间的压差对循环也起作用。
因各用户是串联在热网分配管上,因此水温是逐渐降低的,集中质调只适于沿流向第一个用户,其它用户在考虑温降条件下再就地调节(见图6中用温度调节阀调旁通流量)。
系统的水力稳定性依赖一次泵的正确选择,流量要计旁通管流量,在各种工况下都应满足锅炉入口t≥45℃的锅炉安全运行条件。
/
图7系统也有小压降(接近零压降)短管(建议AB≯300mm),只是在热源侧。
与图6型式比,热源侧泵的扬程减小,部分循环动力由用户泵承担,因此用户泵选择时必须计入与热源连接的管段AC、DB上的压损。
图6与图7的系统都无分、集水器,适于热源到用户较远,热网承担全部用户流量的系统。
AB中水力工况随用户系统中水流量变化而变化,在计算条件(冬季最大负荷)下取压降为零,流量为零,这时保证计算流量通过锅炉。
在任何部分负荷工况下,短管
AB在热源侧起补偿管作用,其中流量大小与锅炉泵工作有关,也随各用户负荷变化而变化。
上述各种供暖系统都是使用单台锅炉的型式。
象热水供应系统一样也可用几台锅炉并联运行,这时每台锅炉要有独立的给水泵和阀门组件,并各设旁通和温度调节阀避免锅炉入口水温低于45℃(图略)。
有铜质换热器的燃气锅炉不能使用黑铁管作供热管道,最好用铜管。
其它相关信息,有兴趣的读者可参见我们的另一篇文章《燃气锅炉热水供应系统不同型式及其分析》。
本文图6是在负荷侧分配管段上设小压降短管的型式,而图7是在热源侧设小压降短管的型式,这种小压降短管也可用联箱这样的流量分配器,或水力调节器代替,拙作《使用小压降联箱的燃气锅炉供热系统》将作详细介绍。
