初学CAD画图步骤详解简介CAD(计算机辅助设计)是一种广泛应用于工程设计、建筑设计、机械设计等领域的技术。
对于初学者来说,掌握CAD的基本画图步骤是非常重要的。
本文将为您详细介绍初学CAD画图的步骤。
步骤一:创建新文件打开CAD软件后,首先需要创建一个新的文件来进行画图。
在菜单栏中选择“文件”,然后选择“新建”或者使用快捷键“Ctrl + N”来创建新文件。
步骤二:设置图纸尺寸和比例在创建新文件后,您需要设置图纸的尺寸和比例。
在CAD中,可以选择常用的标准尺寸,也可以自定义尺寸。
在菜单栏中选择“格式”,然后选择“图纸设置”来进行尺寸和比例的设置。
根据您的需要,选择合适的尺寸和比例。
步骤三:绘制基本图形一般而言,CAD画图的基础是一些基本图形,如直线、矩形、圆形等。
在CAD 中,绘制基本图形的方式有多种。
下面以绘制直线为例进行说明。
1.在工具栏中选择“直线”工具,或者使用快捷键“L”。
2.在图纸上点击鼠标左键确定直线的起点。
3.移动鼠标并点击鼠标左键来确定直线的终点。
4.按下“Enter”键或者右键来结束绘制直线。
绘制其他基本图形的步骤类似,只需选择不同的工具即可。
步骤四:编辑图形在绘制完基本图形后,您可能需要调整、编辑或者修改图形的一些细节。
在CAD中,有许多编辑工具可以帮助您完成这些操作。
下面介绍一些常用的编辑操作:•移动图形:选择要移动的图形,然后使用“移动”工具来将图形移动到新的位置。
•缩放图形:选择要缩放的图形,然后使用“缩放”工具来调整图形的大小。
•旋转图形:选择要旋转的图形,然后使用“旋转”工具来将图形旋转到合适的角度。
•删除图形:选择要删除的图形,然后使用“删除”工具来删除选中的图形。
步骤五:添加文字和注释在CAD中,您可以添加文字和注释来解释图形的含义或者提供额外的信息。
下面介绍如何添加文字和注释:1.选择“文字”工具,或者使用快捷键“T”。
2.在图纸上点击鼠标左键确定文字的起点。
CAD的图案和路径绘制详解CAD是一种广泛应用于工程设计和制图的计算机辅助设计软件。
它可以帮助工程师和设计师以更高效和精确的方式创建图纸和模型。
在CAD中,图案和路径的绘制是基本操作之一。
本文将详细介绍如何在CAD中绘制图案和路径。
1. 绘制基本图形在CAD中,我们可以通过绘制基本图形来创建图案和路径。
常见的基本图形包括直线、圆、矩形和多边形等。
- 绘制直线:选择直线工具,在绘图区域点击起始点,再点击结束点即可绘制一条直线。
- 绘制圆:选择圆工具,点击圆心,再拖动鼠标绘制半径或直接输入半径值,点击确定即可绘制一个圆。
- 绘制矩形:选择矩形工具,点击一个角点,再拖动鼠标绘制对角线,点击确定即可绘制一个矩形。
- 绘制多边形:选择多边形工具,输入边数,点击一个起始点,再拖动鼠标绘制边长,点击确定即可绘制一个多边形。
2. 创建图案在CAD中,我们可以使用复制、阵列和镜像等功能来创建图案。
- 复制:选择复制工具,选择要复制的图形,点击一个基准点,再点击目标位置即可复制该图形。
- 阵列:选择阵列工具,选择要阵列的图形,输入行列数和间距,选择基准点,点击确定即可创建图案。
- 镜像:选择镜像工具,选择要镜像的图形,选择镜像轴,点击确定即可创建图案。
3. 绘制路径在CAD中,我们可以使用直线、曲线和样条曲线等工具来绘制路径。
- 绘制直线路径:选择直线工具,点击路径起始点,再点击路径结束点即可绘制一条直线路径。
- 绘制曲线路径:选择曲线工具,点击曲线起始点,再点击曲线结束点,拖动鼠标调整曲线形状,点击确定即可绘制一条曲线路径。
- 绘制样条曲线路径:选择样条曲线工具,点击路径起始点,再点击路径结束点,拖动鼠标调整曲线形状,点击确定即可绘制一条样条曲线路径。
4. 编辑图案和路径在CAD中,我们可以使用移动、旋转和缩放等功能来编辑图案和路径。
- 移动:选择移动工具,选择要移动的图形或路径,点击一个基准点,再点击目标位置即可移动。
cad基本图形教程CAD基本图形教程CAD是计算机辅助设计的缩写,是一种运用计算机技术进行设计、图形处理与分析的工具。
在工程设计、建筑、制造业等领域,CAD已经成为一个不可或缺的工具。
本篇教程将介绍CAD的基本图形操作,包括直线、圆、多边形等基本图形的绘制。
一、绘制直线在CAD软件中,绘制直线是最基本的操作之一。
首先打开CAD软件,选择“绘制直线”命令。
然后,点击图纸上的起点,拖动鼠标绘制直线,再点击终点结束绘制。
二、绘制圆绘制圆也是常见的操作之一。
选择“绘制圆”命令后,点击图纸上的圆心,拖动鼠标绘制圆的半径,再点击确定圆的位置和大小。
三、绘制矩形绘制矩形也是常见的操作之一。
选择“绘制矩形”命令后,点击图纸上的一个角点,然后拖动鼠标绘制矩形的宽度和高度,再点击确定矩形的位置和大小。
四、绘制多边形绘制多边形可以选择“绘制多边形”命令。
选择绘制的边数后,点击图纸上的一个起点,然后逐个点击图纸上的点,最后再点击起点来结束绘制。
五、修改图形在CAD中,还可以对已有的图形进行修改。
例如,可以选择“移动”命令来移动图形的位置;选择“旋转”命令来旋转图形;选择“缩放”命令来改变图形的大小;还可以选择“修剪”命令来修剪图形的一部分。
六、绘制曲线除了基本的直线、圆、矩形和多边形,CAD还可以绘制曲线。
选择“绘制曲线”命令后,点击图纸上的一些点,然后可以通过调整控制点来改变曲线的形状。
七、添加文字在CAD中,还可以添加文字来标注图形或者添加说明。
选择“添加文字”命令后,点击图纸上的一个位置,然后输入文字内容,并选择文字的字体、大小和对齐方式。
八、图层管理在CAD中,可以利用图层管理功能来控制图形的显示和隐藏。
可以选择“图层管理器”命令来打开图层管理界面,然后可以添加、删除或修改各个图层的属性。
九、保存和打印图纸在完成绘图后,可以选择“保存”命令将图纸保存到指定的文件夹中。
同时,还可以选择“打印”命令来打印图纸,将其变成实体形式。

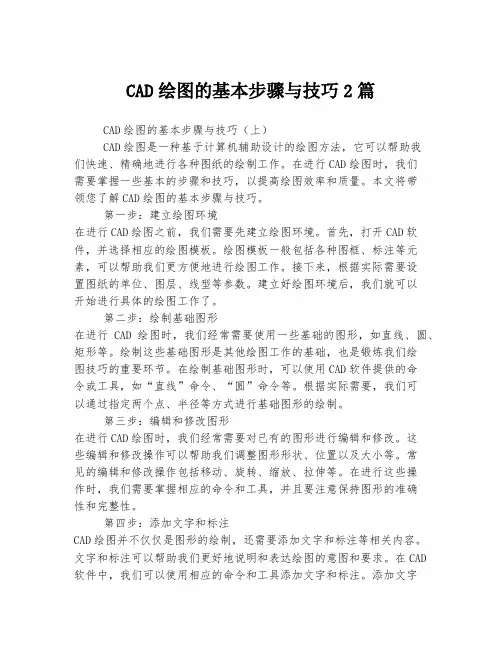

CAD绘图的基本步骤与技巧2篇CAD绘图的基本步骤与技巧(上)CAD绘图是一种基于计算机辅助设计的绘图方法,它可以帮助我们快速、精确地进行各种图纸的绘制工作。
在进行CAD绘图时,我们需要掌握一些基本的步骤和技巧,以提高绘图效率和质量。
本文将带领您了解CAD绘图的基本步骤与技巧。
第一步:建立绘图环境在进行CAD绘图之前,我们需要先建立绘图环境。
首先,打开CAD软件,并选择相应的绘图模板。
绘图模板一般包括各种图框、标注等元素,可以帮助我们更方便地进行绘图工作。
接下来,根据实际需要设置图纸的单位、图层、线型等参数。
建立好绘图环境后,我们就可以开始进行具体的绘图工作了。
第二步:绘制基础图形在进行CAD绘图时,我们经常需要使用一些基础的图形,如直线、圆、矩形等。
绘制这些基础图形是其他绘图工作的基础,也是锻炼我们绘图技巧的重要环节。
在绘制基础图形时,可以使用CAD软件提供的命令或工具,如“直线”命令、“圆”命令等。
根据实际需要,我们可以通过指定两个点、半径等方式进行基础图形的绘制。
第三步:编辑和修改图形在进行CAD绘图时,我们经常需要对已有的图形进行编辑和修改。
这些编辑和修改操作可以帮助我们调整图形形状、位置以及大小等。
常见的编辑和修改操作包括移动、旋转、缩放、拉伸等。
在进行这些操作时,我们需要掌握相应的命令和工具,并且要注意保持图形的准确性和完整性。
第四步:添加文字和标注CAD绘图并不仅仅是图形的绘制,还需要添加文字和标注等相关内容。
文字和标注可以帮助我们更好地说明和表达绘图的意图和要求。
在CAD 软件中,我们可以使用相应的命令和工具添加文字和标注。
添加文字和标注时,要注意选择适当的字体、字号和对齐方式,保证文字的清晰可读。
第五步:设置图层和图框在进行CAD绘图时,我们通常需要将图形分别放置在不同的图层上,并添加相应的图框和标题栏等。
通过设置图层,我们可以实现对图形的管理和控制。
添加图框和标题栏可以提高图纸的专业性和美观度。

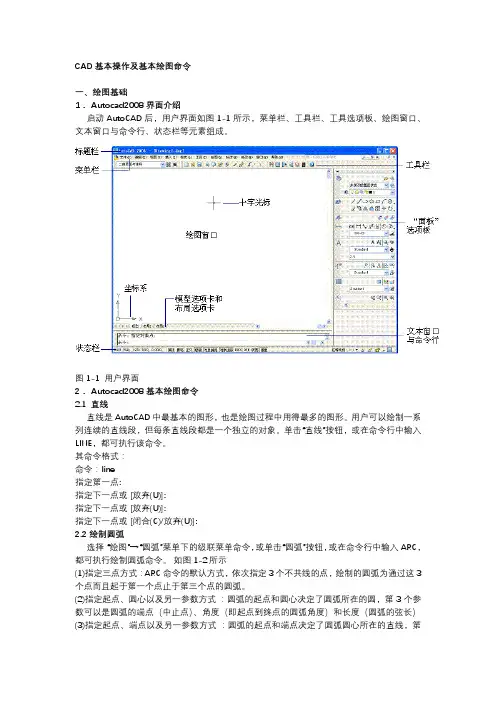

CAD二维绘图基础:掌握基本绘图命令在CAD软件中,掌握基本绘图命令是非常重要的一项技能。
本文将介绍一些常用的二维绘图命令,帮助读者快速上手使用CAD软件进行绘图。
1. 线段命令:在CAD软件中,使用线段命令可以绘制直线。
在命令栏中输入“Line”或者点击工具栏上的“直线”图标,然后按照提示,在绘图区域中选取两个点,便可绘制一条直线。
2. 圆命令:使用圆命令可以绘制圆形。
在命令栏中输入“Circle”或者点击工具栏上的“圆”图标,然后按照提示,在绘图区域中选择圆心和半径,便可绘制一个圆。
3. 矩形命令:使用矩形命令可以绘制矩形。
在命令栏中输入“Rectangle”或者点击工具栏上的“矩形”图标,然后按照提示,在绘图区域中选择两个对角点,便可绘制一个矩形。
4. 弧命令:使用弧命令可以绘制弧形。
在命令栏中输入“Arc”或者点击工具栏上的“弧”图标,然后按照提示,在绘图区域中选择圆心、起始点和终止点,便可绘制一个弧形。
5. 多段线命令:多段线命令可以绘制由多个线段组成的自由曲线。
在命令栏中输入“Polyline”或者点击工具栏上的“多段线”图标,然后按照提示,在绘图区域中选择多个点,连接这些点即可组成一条多段线。
6. 文字命令:使用文字命令可以在绘图中添加文字。
在命令栏中输入“Text”或者点击工具栏上的“文字”图标,然后按照提示,在绘图区域中指定文字的插入点、文本高度和对齐方式,然后输入文字内容,即可添加文字。
7. 偏移命令:使用偏移命令可以复制、平移线段或曲线。
在命令栏中输入“Offset”或者点击工具栏上的“偏移”图标,然后按照提示,在绘图区域中选择要偏移的线段或曲线,指定偏移距离和方向,便可进行偏移操作。
8. 修剪命令:使用修剪命令可以删除图形中的冗余部分。
在命令栏中输入“Trim”或者点击工具栏上的“修剪”图标,然后按照提示,在绘图区域中选择要修剪的线段或曲线,只保留需要的部分。
这些是CAD软件中常用的二维绘图命令,掌握它们可以帮助我们快速绘制出想要的图形。

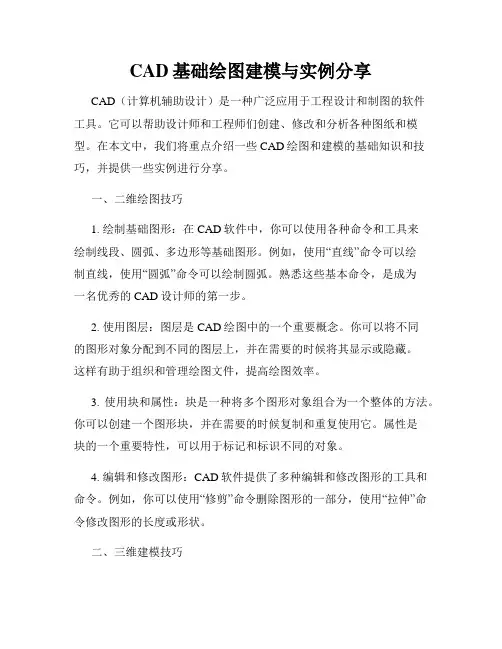

CAD基础绘图建模与实例分享CAD(计算机辅助设计)是一种广泛应用于工程设计和制图的软件工具。
它可以帮助设计师和工程师们创建、修改和分析各种图纸和模型。
在本文中,我们将重点介绍一些CAD绘图和建模的基础知识和技巧,并提供一些实例进行分享。
一、二维绘图技巧1. 绘制基础图形:在CAD软件中,你可以使用各种命令和工具来绘制线段、圆弧、多边形等基础图形。
例如,使用“直线”命令可以绘制直线,使用“圆弧”命令可以绘制圆弧。
熟悉这些基本命令,是成为一名优秀的CAD设计师的第一步。
2. 使用图层:图层是CAD绘图中的一个重要概念。
你可以将不同的图形对象分配到不同的图层上,并在需要的时候将其显示或隐藏。
这样有助于组织和管理绘图文件,提高绘图效率。
3. 使用块和属性:块是一种将多个图形对象组合为一个整体的方法。
你可以创建一个图形块,并在需要的时候复制和重复使用它。
属性是块的一个重要特性,可以用于标记和标识不同的对象。
4. 编辑和修改图形:CAD软件提供了多种编辑和修改图形的工具和命令。
例如,你可以使用“修剪”命令删除图形的一部分,使用“拉伸”命令修改图形的长度或形状。
二、三维建模技巧1. 全局和局部坐标系:在三维建模中,你需要理解和使用全局和局部坐标系。
全局坐标系是整个CAD空间的参考系,而局部坐标系是相对于某个对象的坐标系。
熟练掌握坐标系的概念对于准确绘制和修改三维模型非常重要。
2. 使用三维命令:CAD软件提供了多种三维命令来帮助你创建三维模型。
例如,“旋转”命令可以将对象沿指定轴旋转一定角度,“挤压”命令可以将二维图形拉伸成立体对象。
3. 定义和应用材质:在三维建模中,你可以为模型定义不同的材质,如金属、塑料、玻璃等。
这些材质可以为模型增加逼真的效果,提高呈现效果。
4. 使用阵列命令:阵列命令是一个强大的工具,可以快速复制和分布对象。
你可以通过指定阵列的方式和数量,在空间中快速生成大量相同或相似的对象。
三、实例分享下面分享两个实例,分别是二维绘图和三维建模的应用。
实验一AutoCAD基本图形绘制(成绩__________)一、实验目的1、掌握直线、园、园弧等命令2、掌握对象捕捉的方法3、掌握图幅设置、视图控制二、实验项目内容(1)将图幅设置成2号图纸放大100倍。
(2)完成图1-1的绘制,采用多种坐标形式。
图1-1 基本绘制命令练习(3)采用line、arc、circle、solid、trace绘制图1-2图1-2基本绘制命令练习(4)采用pline的命令绘制图1-3图1-3基本绘制命令练习请对上面的过程进行抓图,并进行说明。
要求对命令、参数、过程进行详细的叙述。
三、实验过程1、将图幅设置成2号图纸放大100倍。
命令: limits重新设置模型空间界限:指定左下角点或 [开(ON)/关(OFF)] <0.0000,0.0000>:指定右上角点 <420.0000,297.0000>: 59400,42000命令: recRECTANG指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 0,0指定另一个角点或 [尺寸(D)]: 59400,29400命令: zZOOM指定窗口角点,输入比例因子 (nX 或 nXP),或[全部(A)/中心点(C)/动态(D)/范围(E)/上一个(P)/比例(S)/窗口(W)] <实时>: a 正在重生成模型。
2、完成图1-1的绘制,采用多种坐标形式。
命令: lLINE 指定第一点: 5000,5000指定下一点或 [放弃(U)]: 15000,5000指定下一点或 [放弃(U)]: 15000,15000指定下一点或 [闭合(C)/放弃(U)]: 5000,15000指定下一点或 [闭合(C)/放弃(U)]: c命令: lLINE 指定第一点:指定下一点或 [放弃(U)]: @10000,0指定下一点或 [放弃(U)]: @0,10000指定下一点或 [闭合(C)/放弃(U)]: @-10000,0指定下一点或 [闭合(C)/放弃(U)]: c命令: lLINE 指定第一点:指定下一点或 [放弃(U)]: @10000<0指定下一点或 [放弃(U)]: @10000<90指定下一点或 [闭合(C)/放弃(U)]: @10000<180指定下一点或 [闭合(C)/放弃(U)]: c命令: 1LINE 指定第一点:指定下一点或 [放弃(U)]: @5000<0指定下一点或 [放弃(U)]: @8000<45指定下一点或 [闭合(C)/放弃(U)]: @5000<90指定下一点或 [闭合(C)/放弃(U)]: @5000<180指定下一点或 [闭合(C)/放弃(U)]: @8000<-135指定下一点或 [闭合(C)/放弃(U)]: c3、采用line、arc、circle、solid、trace绘制图1-2命令: recRECTANG指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:指定另一个角点或 [尺寸(D)]: @10000,10000命令: cCIRCLE 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: 3p 指定圆上的第一个点: tan 到指定圆上的第二个点: tan 到指定圆上的第三个点: tan 到命令: cCIRCLE 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]:指定圆的半径或 [直径(D)] <5000.0000>: per 到命令: lLINE 指定第一点:指定下一点或 [放弃(U)]: @10000<-90指定下一点或 [放弃(U)]: @3000<0指定下一点或 [闭合(C)/放弃(U)]: @5000<90指定下一点或 [闭合(C)/放弃(U)]: *取消*命令:命令: arc指定圆弧的起点或 [圆心(C)]:指定圆弧的第二个点或 [圆心(C)/端点(E)]: e指定圆弧的端点: @4000,0指定圆弧的圆心或 [角度(A)/方向(D)/半径(R)]: d指定圆弧的起点切向:命令: lLINE 指定第一点:指定下一点或 [放弃(U)]: @5000<-90指定下一点或 [放弃(U)]: @3000<0指定下一点或 [闭合(C)/放弃(U)]: @10000<90指定下一点或 [闭合(C)/放弃(U)]:命令: arc指定圆弧的起点或 [圆心(C)]:指定圆弧的第二个点或 [圆心(C)/端点(E)]: c指定圆弧的圆心: mid 于指定圆弧的端点或 [角度(A)/弦长(L)]:命令: trace指定宽线宽度 <1.0000>: 1800指定起点:指定下一点: @1800,0指定下一点:命令:4、采用pline的命令绘制图1-3画箭头命令: plPLINE指定起点:当前线宽为 0.0000指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: @5000,0指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: w指定起点宽度 <0.0000>: 300指定端点宽度 <300.0000>: 0指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: @1000,0 指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:命令: plPLINE指定起点:当前线宽为 0.0000指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: @-300,-300指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: @1400<-90 指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: @300,-300 指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: @4000<0指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: a指定圆弧的端点或[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]: s指定圆弧上的第二个点: @300,500指定圆弧的端点: @-300,500指定圆弧的端点或[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]: s指定圆弧上的第二个点: @-300,500指定圆弧的端点: @300,500指定圆弧的端点或角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/ 宽度(W)]: l指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: c命令: plPLINE指定起点:当前线宽为 0.0000指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: a指定圆弧的端点或[角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]: s指定圆弧上的第二个点: @300,-500指定圆弧的端点: @-300,-500指定圆弧的端点或[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/ 宽度(W)]: l指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: mid 于指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:命令: plPLINE指定起点:当前线宽为 0.0000指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:命令: plPLINE指定起点:当前线宽为 0.0000指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: @2000<10指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: a指定圆弧的端点或[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/ 宽度(W)]: a指定包含角: 225指定圆弧的端点或 [圆心(CE)/半径(R)]: r指定圆弧的半径: 600指定圆弧的弦方向 <190>:10指定圆弧的端点或[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/ 宽度(W)]: l指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: @2000<10指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:四、实验分析略。
CAD中的各种图形绘制技巧CAD(计算机辅助设计)是一种用于制作和修改设计图纸的工具。
它广泛应用于建筑、工程和制造业,具备强大的图形绘制功能。
下面将介绍几种常用的图形绘制技巧。
1. 直线绘制:在CAD中,直线是最基本的图形之一。
要绘制一条直线,首先选择直线工具,然后点击图纸上的起点,按住鼠标左键移动到终点,松开鼠标左键即可完成直线的绘制。
若需要绘制多个相连的直线,只需重复此过程即可。
2. 多边形绘制:多边形是由直线组成的封闭图形。
在CAD中,可以通过绘制直线和使用多边形工具来创建多边形。
选择多边形工具,点击图纸上的起点,按住鼠标左键移动到下一个点,再次点击,依此类推绘制所需的边数,最后封闭多边形。
3. 圆弧绘制:圆弧是由一条曲线组成的弧形。
要绘制圆弧,在CAD中可以使用圆弧工具。
选择圆弧工具,点击圆弧的起点,按住鼠标左键移动到终点,然后拖动鼠标以确定圆弧的半径和弧度。
也可以通过指定圆心、半径和起始、终止角度来绘制复杂的圆弧。
4. 曲线绘制:除了直线和圆弧,CAD还提供了曲线绘制工具。
曲线可以是贝塞尔曲线、样条曲线等。
选择曲线工具,点击图纸上的控制点,根据需要添加更多的控制点,然后按住鼠标左键调整曲线形状。
曲线绘制的灵活性较高,能够满足较为复杂的设计需求。
5. 文字添加:在CAD中添加文字是常见的操作。
选择文字工具,点击图纸上的位置,然后输入所需的文字内容。
可以通过调整文字的字体、大小、对齐方式等属性来满足不同的排版需求。
CAD还支持将现有的文字对象转换为对象字体,方便进一步编辑。
6. 尺寸标注:尺寸标注是CAD中用于显示和测量图形尺寸的重要功能。
选择尺寸标注工具,点击图形上的起点和终点,CAD会自动计算并添加尺寸标注。
可以通过调整尺寸标注的样式、文字位置等来满足不同的设计要求。
以上是CAD中常用的几种图形绘制技巧,通过掌握这些技巧,可以更高效地完成设计工作。
当然,CAD还有更多的功能和工具,如偏移、旋转、修剪等,可以根据具体需求进一步探索和学习。
绘制点、线基本图形对象命令开始一、绘制基本图形之前必须知道的基础命令1、鼠标操作通常情况下左键代表选择功能,右键代表确定“回车”功能。
如果是3D鼠标,则滚动键起缩放作用。
拖拽操作是按住鼠标左键不放拖动鼠标。
但是在窗口选择时从左往右拖拽和从右往左拖拽有所不同。
窗选:左图从左往右拖拽选中实线框内的物体,只选中了左边的柱子。
框选:右图从右往左拖拽选中虚线框内的物体和交叉的物体,选中了右边的柱子和梁。
2、Esc取消操作当正在执行命令的过程中,敲击Esc键可以中止命令的操作。
3、撤销放弃操作autocad支持无限次撤销操作,单击撤销按钮或输入u,回车。
4、AutoCAD中,空格键和鼠标右键等同回车键,都是确认命令,经常用到。
5、经常查看命令区域的提示,按提示操作。
二、绘制图形的几个操作命令这是cad的绘图工具条,在使用三维算量往往不需要使用,因此已把该工具条隐藏。
为了了解cad概念,以下介绍几个基本的命令。
1、绘制直线单击工具条直线命令或在命令行中输入L,回车。
↓在绘图区单击一点或直接输入坐标点,回车。
↓接着指定下一点,回车。
↓重复下一点,或回车结束操作。
或者输入C闭合。
↓举例:绘制一个三角形的三个边:命令行输入:L 回车↓指定第一个点:↓单击一点:回车。
↓重复单击另一点,回车。
↓输入:C回车。
直线闭合,形成一个三角形。
2、绘制多段线多段线是由一条或多条直线段和弧线连接而成的一种特殊的线,还可以具备不同宽度的特征。
快捷键:PL。
在三维算量中定义异形截面、手绘墙、梁等时常用。
举例:绘制一个异形柱截面命令行输入:PL,回车。
↓指定下一点,输入w(宽度),输入1,回车,修改了多段线线的宽度为1。
↓按快捷键F8,使用cad的正交功能,,保持直线水平,输入:500。
↓输入:A,开始绘制圆弧,单击另一点绘制一个圆弧。
↓输入:L,切换到绘制直线,单击一点,绘制一段直线。
↓输入:A,绘制一个圆弧与开始点闭合为一个界面形状。
第3章图形绘制本章要点绘制直线绘制圆和圆弧绘制椭圆和椭圆弧绘制点徒手画线绘制矩形、正多边形绘制多段线迹线、射线、构造线绘制样条曲线绘制云线中望CAD 2010提供了丰富的创建二维图形工具。
本章主要介绍中望CAD 2010中基本的二维绘图命令,常用二维绘图命令有Point、Line、Circle等。
本章目的在于让读者掌握中望CAD每个绘图命令的使用,同时分享一些绘图过程中的经验与技巧。
3.1 绘直线1.命令格式命令行:Line(L)菜 单:[绘图]→[直线(L)]工具栏:[绘图]→[直线]直线的绘制方法最简单,也是各种绘图中最常用的二维对象之一。
可绘制任何长度的直线,可输入点的 X、Y、Z 坐标,以指定二维或三维坐标的起点与终点。
2.操作步骤绘制一个凹四边形,按如下步骤操作,如图 3-1:- 38 -第3章 图形绘制- 39 -图 3-1 凹四边形命令: Line 执行Line 命令线的起始点: 100,50 输入绝对直角坐标:[X] ,[Y],确定第1点 角度(A)/长度(L)/指定下一点: A 输入A,以角度和长度来确定第2点线的角度:50 输入角度值50线的长度: 15 输入长度值15角度(A)/长度(L)/跟踪(F)/撤消(U)/指定下一点: @1,20输入相对直角坐标:@[X],[Y] 确定第3点角度(A)/长度(L)/跟踪(F)/撤消(U)/指定下一点: @30<-40输入相对极坐标:@[距离]<[角度] 确定第4点角度(A)/长度(L)/跟踪(F)/闭合(C)/撤消(U)/指定下一点:C输入C 闭合二维线段以上通过了解相对坐标和极坐标方式来确定直线的定位点,目的是为练习中望CAD2010的精确绘图。
直线命令的选项介绍如下:角度(A):指的是直线段与当前 UCS 的 X 轴之间的角度。
长度(L):指的是两点间直线的距离。
跟踪(F): 跟踪最近画过的线或弧终点的切线方向,以便沿着这个方向继续画线。
CAD绘制2D图形的步骤CAD是一种广泛应用于工程设计和制图的计算机辅助设计软件。
它提供了一种精确、高效的方式来绘制和编辑各种2D图形。
本文将介绍CAD绘制2D图形的步骤,帮助读者快速上手并掌握这一技能。
步骤一:打开CAD软件首先,打开CAD软件并创建一个新的绘图文件。
在软件界面的工具栏上找到“新建”或“创建新文件”的选项。
点击后,会弹出一个对话框,选择文件保存的路径和名称,然后点击“确定”或“创建”。
步骤二:选择绘图单位和比例在打开的绘图文件中,选择合适的绘图单位和比例。
通常,我们使用米、毫米或英尺作为单位,根据实际需求选择比例。
在CAD软件中,可以通过点击工具栏上的“设置绘图单位”或“设置比例”选项来进行设置。
步骤三:绘制基本图形在CAD软件中,提供了各种基本的绘图工具,如线段、圆、矩形等。
根据所需的图形形状和尺寸,选择相应的工具并进行绘制。
例如,如果要绘制一个矩形,可以选择“矩形”工具,然后点击绘图界面上的两个对角点来确定矩形的位置和大小。
步骤四:编辑图形属性CAD软件允许对绘制的图形进行属性编辑,如颜色、线型、线宽等。
通过选择绘制好的图形,然后点击工具栏上的“编辑属性”选项,可以弹出一个对话框,在其中设置所需的属性。
例如,可以将图形的线宽设置为2mm,颜色设置为红色。
步骤五:应用图层图层在CAD软件中非常重要,它能够将不同的图形元素进行分离和管理。
通过选择工具栏上的“图层”选项,可以打开图层对话框。
在对话框中,可以创建新的图层、修改图层属性,并将图形元素分配到不同的图层上。
例如,将文字元素分配到一个图层,将线段元素分配到另一个图层。
步骤六:添加文本和注释在CAD软件中,可以方便地添加文本和注释来说明图形的含义和细节。
通过选择工具栏上的“添加文本”或“注释”选项,可以启动文本编辑模式。
然后,在绘图界面上点击鼠标,输入所需的文本内容。
可以设置字体、字号、对齐方式等文本属性。
步骤七:保存和输出图形当绘图完成后,应该及时保存并输出图形。
