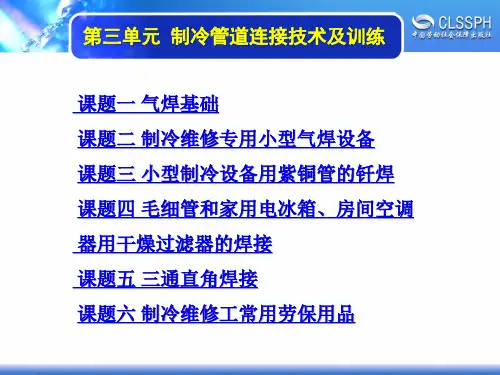

课题一 气焊基础 课题二 制冷维修专用小型气焊设备 课题三 小型制冷设备用紫铜管的钎焊 课题四 毛细管和家用电冰箱、房间空调 器用干燥过滤器的焊接 课题五 三通直角焊接 课题六 制冷维修工常用劳保用品
第三单元 制冷管道连接技术及训练
课题一 气 焊 基 础 学习目标
1.了解常用气焊设备的组成、各部件的基本结构和基本 工作原理。
第三单元 制冷管道连接技术及训练
4)钢瓶中的氧气不得用尽，应保留0.1MPa以上的余压， 以防止其他气体进入钢瓶产生爆炸隐患。

电子课件-《冷库技术(第三版)》-A02-3015 第三章 冷库制冷系统

电子课件-《冷库技术(第三版)》-A02-3015 第三章 冷库制冷系统

第三章 冷库制冷系统
五、 沉浸式冻结设备
沉浸式冻结设备是一种以液体为传热介质的快速冻结 装 置。与其他快速冻结方法一样，沉浸式冻结设备使食品迅速 通过冰结晶生成区域，形成的冰结晶小而均匀，不致损伤食 品的细胞组织，可以防止食品解冻时汁液的大量流失，能够 最大限度地保持天然食品原有的新鲜状态、色泽风味和营养 成分。
一、 直接膨胀供液系统
直接膨胀供液系统 1—液体过滤器 2—电磁阀 3—热力膨胀阀
第三章 冷库制冷系统
二、 重力供液系统
重力供液系统 1—气体分配站 2—液体分配站 3—氨液过滤器 4—球阀
5—液位指示器 6—氨液分离器 7—顶排管
第三章 冷库制冷系统
三、 制冷剂液泵供液系统
氨泵供液系统 1—止回阀 2—氨泵 3—氨液过滤器 4—压差控制器 5—电磁主阀 6—浮球液位计
第三章 冷库制冷系统
四、 流态化冻结设备
1. 两段带式流态化冻结设备 2. 往复振动式流态化速冻设备
两段带式流态化冻结设备 1—振动布料进冻口 2—表层冻结段 3—冻结段 4—隔热箱体 5—网带传
第三章 冷库制冷系统
往复振动式流态化冻结设备 1—布料振动器 2—冻品槽 3—出料挡板 4—出料口 (有挡板) 5—蒸发器 6—静压箱 7—离心式风机 8—隔热箱体 9—观察台
7—低压循环储液器 8—气体分配站 9—液体分配站 10—自动旁通阀 Ⅰ—进液管 Ⅱ—抽气管 Ⅲ—液体旁通管 Ⅳ—出液管 Ⅴ—排液管 Ⅵ—安全管
第三章 冷库制冷系统
§3—2 压缩冷凝系统与冷却水系统 一、 压缩冷凝系统
1. 单级压缩冷凝系统
1—储液器 2—冷凝器 3—压缩机 4—油分离器 Ⅰ—安全管 Ⅱ—排放空气管 Ⅲ—均压管 Ⅳ—回气总管 Ⅴ—供液管 Ⅵ—排放油管

制冷技术基础知识介绍 ppt课件

制冷技术基础知识介绍 ppt课件

ppt课件
2
1)热力学温标T。
热力学温标又称开尔文温标或绝对温标，单位是K。
它规定将纯净的水在一个标准大气压下的冰点定为
273.16K，沸点为373.16K，其间分100等份，每一等份
为开氏1度，记做1K。在热力学中规定，当物体内部分
子的运动终止，其热力学温度为0度，即T=0K。
2)摄氏温标t 。
ppt课件
13
3)热方程。热方程是用来计算一定质量的物质，在温度 变化过程中所吸收或放出热量的数学表达式，其形式为：
Q＝C mΔt
式中： Q ——吸收或放出的热量（kJ）；
C ——物质比热容（kJ／kg·K）；
m ——物质质量（kg）；
Δt ——温度升高或降低的幅度值（K）。
例如水的比热容是 4200焦/千克摄氏度，就是每千 克的水提升1度需要吸热4200焦 那10千克的水从25度加热到40度吸收的热量= 4200 * 10 *（40-25）
ppt课件
15
举例：一个16平方米的卧室或客厅，需配多大冷量的 空调器？
普通房间冷负荷的推荐值为115－145W/m2，取中间 值130 W/m2为计算依据，则冷负荷=130×16=2080W。 由于空调器的实际制冷量比名义值低8%，因此所选 空调器的名义制冷量必须大于2080÷0.92=2260W。 选用空调器的名义制冷量应该为2300 W左右。
测量温度的温度计的种类很多，制冷工程中常 用的温度计有玻璃温度计、热电偶式温度计、电 接点式温度计、电阻式温度计和半导体式温度计 等。
ppt课件
4
ppt课件
5
ppt课件
6
2 .压力 压力是指单位面积上所受到的垂直作用力，物理
学中称为压强（P），在热力工程上称为压力。压力 单位是帕［斯卡］（Pa），1 Pa= 1 N/m2。在工程应 用时，帕的值太小，而是以它的106倍作常用单位， 称为 “兆帕”，用“MPa”表示。1 Mpa=106Pa。 其它常用单位： 工程大气压（非法定计量单位）：Kgf/CM2 1kgf/cm2=98.0665*103pa=98.0665kpa≈0.1MPa

制冷技术基础第三版教学课件第二章 制冷概述

制冷技术基础第三版教学课件第二章 制冷概述
下面简要介绍“发生器—吸收器组”的工作原理。
24 第 二 章 制 冷 概 述
§2—2 制冷的方法及基本原理
2．吸收式制冷的工作原理 如图所示为吸收式制冷循环
示意图，来自发生器的高温、高压 吸收剂液体经调压阀降压后进入吸 收器，在冷却水的作用下降温后强 烈地吸收来自蒸发器的低温、低压 制冷剂蒸气，从而形成制冷剂—吸 收剂混合溶液。
4 第二章 制冷概述
制冷概念示意图
§2—1 制冷的概念、分类和应用
二、制冷的分类
1、普通制冷 简称普冷，取得的温度在稍低于环境温度到-153.15 ℃之间,这类制
冷常用于一般的生产和日常生活。
5 第二章 制冷概述
§2—1 制冷的概念、分类和应用
2、深度制冷 简称深冷，取得的温度在-253.15～-153.15 ℃之间，这类制冷常用
37 第 二 章 制 冷 概 述
蒸气压缩式制冷系统组成图
§2—2 制冷的方法及基本原理
2、蒸气压缩式制冷的工作原理 （1）制冷剂汽化吸热 如图所示为蒸气压缩式制冷
循环示意图，在蒸气压缩式制冷中， 蒸发器用于制冷剂的汽化吸热，而 压缩机、冷凝器和节流元件则用来 处理“废气”，具体工作原理如下：
18 第 二 章 制 冷 概 述
蒸气压缩式制冷循环示意图
6．医疗卫生 医务人员利用制冷技术对病人进行低温手术、低温麻醉，在低温条
件下保存血液、人体干细胞、人体器官和其他药品等。
13 第 二 章 制 冷 概 述
§2—1 制冷的概念、分类和应用
7．气体的液化 液态氧、氢、氮、氦是医疗、国防等诸多领域需要的特殊物质，这
些物质的获得通常只能采用在加高压的同时冷冻空气的办法将它们分离 出并保存起来。
燃烧爆炸危险，汽化潜热大。 （5）工作蒸汽消耗量大，制冷循环效率较低。

制冷技术基础知识ppt课件

制冷技术基础知识ppt课件

的冰点为32度，沸点为212度，其间分180
等分，每一等分即为华氏1度，记为1℉。
三者关系为：
F=（1.8t+32）℉ t=(F-32)/1.8℃
T=(273+t)k
t=(T-273)℃
热力学计算都是按照T来计算！
四、热能 物质所具有的热能即指该物质的分子所具有 的动能和位能之总和，也即是内能。 动能是分子无规则运动产生。 热位能是由物质分子间的相对位置决定。
制冷技术与应用
主讲：秦玉阳
1
第一部分 制冷基本知识
第一节 热力学基础知识 一、什么是制冷：
制冷就是用人工的方法制取低于周围环境的温 度，并保持这个低温。
高位容器 水 外界功 水泵 水
低位容器
高温物体 热量 外界功
制冷机
热量 低温物体
2
热
热
放热
热Байду номын сангаас
热 热
热热
热
热 热热 热热
热热 热热
热
热热
放热
热热
室内的热量通过制冷循环中的冷媒传到室外
是空气中，水蒸气本身的压力。
湿空气是指含有水蒸气的空气。
完全不含水蒸气的空气称为干空气。
25
十四、节流 在流体通道中，若流通截面积突然缩小，流体流
过此处时，由于局部阻力会使液体压力降低，称为节 流。 在制冷系统中设置节流阀（毛细管、膨胀阀）。 冷却塔管道中压力变化也主要是节流原因！ 在冷却塔相关计算中将计算管道助力计算。 十五、焓和熵 ◆焓：在热力学中将工质的内能与压势能之和定义 为焓，用H或I表示。 单位为千卡/千克，是一个状态参数。 ◆熵：也是物质状态参数，用S表示。
水物质表面逸出水汽的过程。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

安装顶压器
扣紧顶压器
第二单元 制冷管道加工技术及训练
(4)左手握住夹具并扣住顶压器，右手满抓顶压器的扳手， 顺时针用力旋转，直到胀口深度达到要求。
(5)左手握住夹具并扣住顶压器，右手满抓顶压器的扳手， 逆时针用力旋转，退出顶锥。
制作胀口的主过程
质量好的胀口
第二单元 制冷管道加工技术及训练
2. 注意事项
第二单元 制冷管道加工技术及训练
相同管径之间的连接
螺纹连接 a)平面图 b)立体图
第二单元 制冷管道加工技术及训练 二、 胀、 扩口器
在同管径的焊接连接方式中，胀口一般需要手工制作， 它要借助专用的胀口工具；在螺纹连接方式中，虽然纳子和 穿空螺钉都有现成的，但喇叭口一般需要手工制作，要借助 专用的扩口工具。
胀、扩口器
第二单元 制冷管道加工技术及训练
1. 顶压器
顶压器
第二单元 制冷管道加工技术及训练
2. 夹具
夹具
第二单元 制冷管道加工技术及训练
3. 胀口用顶锥
4. 扩口用顶锥
胀口用顶锥
扩口用顶锥
第二单元 制冷管道加工技术及训练 三、 胀口加工
1. 步骤和方法
(1)用割刀割去多余部分的紫铜管，去除内卷边，并进行 适当的内倒角处理。
(2)将待加工紫铜管用夹具夹紧在相应规格的夹槽中，并 要求端口超出夹具工作面 10 mm 左右。
胀口加工前的正确装夹
第二单元 制冷管道加工技术及训练
(3)在顶压器上换上相应直径的胀口用顶锥，并装上夹具， 拉钩嵌在夹具两侧。这时左手握紧夹具并用拇指斜方向压紧 一侧拉钩处，食指和中指扣紧另一侧拉钩处，使顶压器与夹 具的相对位置保持固定不变。
第二单元 制冷管道加工技术及训练
人们经常用专用倒角器或大割刀上附带的简易片状倒 角器进行修整。
倒角器 a)圆桶形倒角器外形 b)圆桶形倒角器内倒角操作面 c)圆桶形倒角器外倒角操作面
第二单元 制冷管道加工技术及训练
用圆桶形倒角器进行内倒角加工 a)内倒角加工操作 b)内倒角加工操作示意图 c)内倒角加工前后对比
四、 扩口加工
1. 步骤和方法
扩口加工的操作方法与胀口加工相似，但有所区别，具 体方法如下：
(1)用割刀割去加工中多余部分的紫铜管，严格去除内卷 边和毛刺，并进行适当的内倒角处理。
(2)将待加工紫铜管用夹具夹紧在相应规格的夹槽中，并 要求端口超出夹具工作面2~4mm。
第二单元 制冷管道加工技术及训练
(1)作为胀口的紫铜管切口必须把内卷边处理掉，再进行 内倒角处理。
(2)紫铜管端口超出夹具工作面不能过大，否则易出现加 工出的胀口歪斜等不良情况。
胀口歪斜
第二单元 制冷管道加工技术及训练
(3)胀口操作必须在工作面进行，否则易损伤胀口锥形肩， 导致其机械强度降低，甚至断裂。
肩部压扁
第二单元 制冷管道加工技术及训练
(5)将割刀绕管子转动1圈，若未见偏移，则顺时针旋动进 给手轮1/4~1/2圈后，再将割刀绕管子转动2~4圈，重复若干 次，直至管子割断。
在割刀绕管子转动的同时，不断推进刀片切入管壁
第二单元 制冷管道加工技术及训练 二、 倒角
经割刀切割后的铜管切口处会发生向内收缩、内外径 都变小的卷边现象。
割管时卷边的形成 a)割管时滚轮刀片对铜管进行碾压 b)割断后的铜管断面处直径变小
第二单元 制冷管道加工技术及训练
用圆桶形倒角器进行外倒角加工 a)外倒角加工操作 b)外倒角加工操作示意图 c)外倒角加工前后对比
第二单元 制冷管道加工技术及训练
大割刀上附带的简易片状倒角器
用简易片状倒角器进行内倒角加工
第二单元 制冷管道加工技术及训练
课题二 胀口与扩口
学习目标
1.明确胀口和扩口的目的。 2.明确胀口和扩口工具的作用，熟悉其外形。 3.掌握各种规格紫铜管的胀口和扩口加工操作。 4.能使用胀、扩口器加工出优质胀口和扩口。
(4)顶锥的工作外径应等于或略大于胀口管子的内径。 (5)退出顶锥时，左手仍须与顶压胀口时的做法一样，不 得松动，否则拉钩会脱出夹具而让顶锥卡在紫铜管的胀口内， 难以从做好的胀口中脱出。 (6)胀口时的预留长度无须十分精确，管径小的可适当少 些，通常不大于其外径；管径大的预留长度可适当多些。
第二训练 一、 胀口和扩口的应用
制冷系统主要是由许多用管子制成的部件组成的。在家 用电冰箱中，这些部件都是按图所示的方式连接后再用气焊 连接起来的。而在房间空调器及许多其他制冷设备中，因考 虑便于安装和维修，这些部件之间多用螺纹连接方式，而不 采用焊接方式连接。
不同管径之间的连接
第二单元 制冷管道加工技术及训练
一、 割管
1. 割刀
割刀是相变制冷设备部件在生产、安装和维修过程中 专门用来切割铜管、铝管和铁管的工具。大割刀切割管子 的直径范围为5~30mm，小割刀切割管子的直径范围为 5~16mm。用大割刀切割管子时省力方便，但因其回旋半 径较大，所以要求有足够的操作空间。当因割管现场条件 限制、回旋空间较小时，只能使用小割刀。
第二单元 制冷管道加工技术及训练
课题一 割管与倒角 课题二 胀口与扩口 课题三 弯管加工
第二单元 制冷管道加工技术及训练
课题一 割管与倒角 学习目标
1.了解割刀的用途，熟悉两种制冷用割刀的外形和结构。 2.掌握割刀的使用方法，明确使用注意事项。 3.能用割刀割取不同管径、不同长度的管子。 4.了解倒角器的用途，会正确使用倒角器。
第二单元 制冷管道加工技术及训练
割刀张口应略大于管子外径
割刀张口应略大于管子外径
第二单元 制冷管道加工技术及训练
(4)调整割刀横向位置，在滚轮刀片对准切割处后，让管 子一侧靠牢两导轮。然后顺时针旋动进给手轮，使滚轮刀片 逐渐靠近并轻微抵住管子。
割刀滚轮刀片逐渐靠近管子
第二单元 制冷管道加工技术及训练
第二单元 制冷管道加工技术及训练
制冷用割刀 a)大割刀 b)小割刀
第二单元 制冷管道加工技术及训练
2. 割管的方法和步骤
(1)在管子外壁的待割处刻划上记号。 (2)逆时针旋转割刀进给手轮，使导轮与滚轮刀片之间 张开的距离略大于被割管子的外径，以保证割管时管子能 嵌入。 (3)将管子嵌入割刀，并尽可能使割刀开口朝上或朝外 ，以便能够看清记号。
