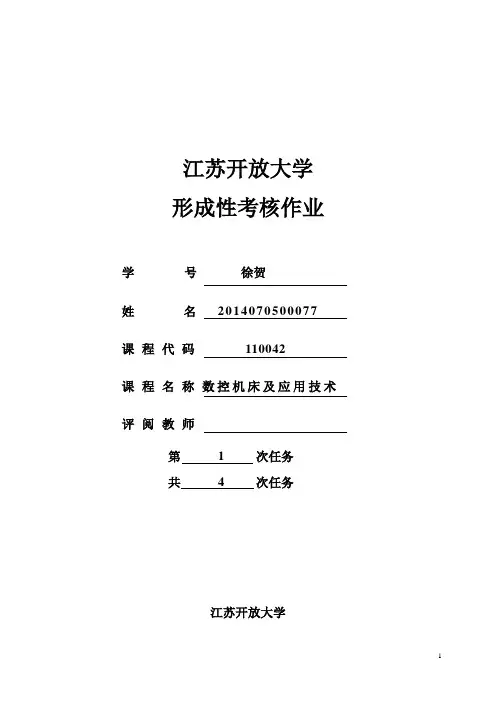

江苏开放大学形成性考核作业学号徐贺姓名2014070500077课程代码110042课程名称数控机床及应用技术评阅教师第 1 次任务共 4 次任务江苏开放大学《数控机床及应用技术》形成性考核作业1一、选择题(将正确选项填入表格对应题号下)1.闭环控制系统的位置检测装置装在( D )A.传动丝杠上 B.伺服电动机轴上 C.数控装置上 D.机床移动部件上2.数控钻床一般常采用( C )A.直线控制系统B.轮廓控制系统C.点位控制系统D.曲面控制系统3.数控车床一般有2根数控轴,通常是( B )轴。
A.X、Y B.X、Z C.Y、Z D.A、B4.下面哪个部分是数控机床的核心部分?( B )A. 控制介质B.数控装置C.伺服系统D. 测量装置5.将数控系统分为金属切削类数控机床、金属成型类数控机床、特种加工机床和其它类数控机床,是按照下面哪种分类方法进行分类的?( A )A.加工功能B.工艺路线C.有无检测装置D.是否计算机控制6.下列哪种数控系统没有检测装置?( A )A.开环数控系统B.全闭环数控系统C.半闭环数控系统D.以上都不正确7.闭环与半闭环控制系统的区别主要在于( D )的位置不同。
A.控制器B.比较器C.反馈元件D.检测元件;8. 数控机床的传动系统比通用机床的传动系统( B )。
A.复杂B.简单C.复杂程度相同D.不一定;二、填空题1.数控机床是采用了数字控制技术的机械设备,就是通过数字化的信息对机床的加工过程进行控制,实现要求的机械动作,自动完成加工任务。
2.数控机床与普通机床不同,数控机床加工零件的过程完全自动进行,是用数控代码和规定的程序格式正确地编制出数控程序,输入到数控装置,数控装置按程序要求控制机床,对零件进行加工。
3.数控机床按控制刀具与工件相对运动方式分为点位控制数控机床、点位直线控制数控机床和连续控制数控机床。
4.数控机床按进给伺服系统的类型分为开环控制系统、闭环控制系统和半闭环控制系统。
《数控机床》作业答案(一)第一章数控机床简介一、填空题1、控制介质、数控系统、伺服系统、机床本体、反馈装置2、数字控制3、并联4、美国二、单选题1、D2、C3、B4、A三、简答题1、数控机床的发展趋势:(1)高速度与高精度化(2)多功能化(3)智能化(4)高的可靠性2、数控机床各组成部分的作用:(1)控制介质:是人与数控机床之间联系的中间媒介物质,反映了数控加工中的全部信息。
(2)数控系统:数控系统是机床实现自动加工的核心,是完成数字信息运算处理和控制的计算机。
(3)伺服系统:是数控系统和机床本体之间的电传动联系环节。
(4)反馈装置:其作用是检测速度和位移,并将信息反馈给数控装置,构成闭环控制系统。
(5)机床本体:机床本体是数控机床的机械结构实体,是用于完成各种切割加工的机械部分。
(6)辅助装置四、判断题1、×2、×3、√4、√《数控机床》作业答案(二)第二章一、填空题1、主传动系统、进给传动系统、基础支承件2、电主轴3、齿差调隙式4、封闭箱型5、制动二、单选题1、B2、C3、D4、C5、A6、A三、简答题1、数控机床机械结构的主要特点:1)高的静、动刚度及良好的抗振性能;2)良好的热稳定性;3)高的灵敏度;4)高人性化操作2、提高数控机床结构刚度的措施有:(1) 提高数控机床构件的静刚度和固有频率(2) 改善数控机床结构的阻尼特性(3) 采用新材料和钢板焊接结构3、消除齿轮传动间隙的措施:(1)刚性调整法1)偏心轴套调整法;2)锥度齿轮调整法。
(2)柔性调整法1)轴向压簧调整法;2)周向弹簧调整法。
4、数控机床对进给传动系统的要求:(1)运动件间的摩擦阻力小(2)消除传动系统中的间隙(3)传动系统的精度和刚度高(4)减少运动惯性,具有适当的阻尼四、判断题1、√2、√3、×4、√5、×6、×五、综合题1.答:传动方式的名称分别为:(a)变速齿轮;(b)带传动;(c)两个电机分别驱动;(d)由主轴电机直接驱动;(e)内装式电主轴各种传动的特点如下:(a)带有变速齿轮的主传动:大、中型数控机床采用这种变速方式。

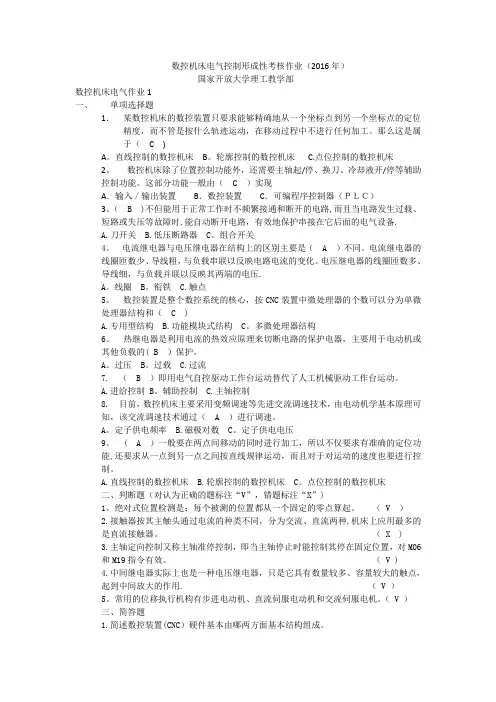

数控机床电气控制形成性考核作业(2016年)国家开放大学理工教学部数控机床电气作业1一、单项选择题1.某数控机床的数控装置只要求能够精确地从一个坐标点到另一个坐标点的定位精度,而不管是按什么轨迹运动,在移动过程中不进行任何加工。
那么这是属于( C )A。
直线控制的数控机床B。
轮廓控制的数控机床 C.点位控制的数控机床2。
数控机床除了位置控制功能外,还需要主轴起/停、换刀、冷却液开/停等辅助控制功能。
这部分功能一般由(C)实现A.输入/输出装置B.数控装置C.可编程序控制器(PLC)3。
( B )不但能用于正常工作时不频繁接通和断开的电路,而且当电路发生过载、短路或失压等故障时,能自动断开电路,有效地保护串接在它后面的电气设备.A.刀开关B.低压断路器 C。
组合开关4。
电流继电器与电压继电器在结构上的区别主要是( A )不同。
电流继电器的线圈匝数少、导线粗,与负载串联以反映电路电流的变化。
电压继电器的线圈匝数多、导线细,与负载并联以反映其两端的电压.A。
线圈 B。
衔铁 C.触点5。
数控装置是整个数控系统的核心,按CNC装置中微处理器的个数可以分为单微处理器结构和( C )A.专用型结构B.功能模块式结构 C。
多微处理器结构6。
热继电器是利用电流的热效应原理来切断电路的保护电器,主要用于电动机或其他负载的( B )保护。
A。
过压 B。
过载 C.过流7. ( B )即用电气自控驱动工作台运动替代了人工机械驱动工作台运动。
A.进给控制 B。
辅助控制 C.主轴控制8. 目前,数控机床主要采用变频调速等先进交流调速技术,由电动机学基本原理可知,该交流调速技术通过( A )进行调速。
A。
定子供电频率 B.磁极对数 C。
定子供电电压9。
( A )一般要在两点间移动的同时进行加工,所以不仅要求有准确的定位功能,还要求从一点到另一点之间按直线规律运动,而且对于对运动的速度也要进行控制。
A.直线控制的数控机床B.轮廓控制的数控机床 C。
国开数控机床电气控制形考作业在数控机床加工中,机床电气控制作为数控机床的关键环节,起着重要的作用,因此,机床电气控制的熟练程度是衡量数控机床技术水平的重要影响因素之一。
本文旨在介绍一下全国开放教育考试(NOEC)数控机床电气控制形考作业,并结合具体实例,对数控电气控制形考内容及相关要求进行讲解和练习,以期为考生复习及熟练数控机床电气控制知识打下坚实的基础。
一、全国开放教育考试(NOEC)数控机床电气控制形考作业数控机床电气控制形考作业是由全国开放教育考试委员会安排,以检测考生在数控机床电气控制方面的知识掌握情况和技能操作能力而设置的一项考试内容。
该项目多采用实验室操作的方式进行考核,考查考生的综合能力。
要求考生具备良好的的工艺分析能力,掌握电气控制的基本原理;通过对该部分内容的学习和实际操作,考生可以更好地对操作系统、控制系统、数控系统有更深入的认识。
全国开放教育考试数控机床电气控制形考作业内容主要包括以下内容:(1)电气控制系统基础。
包括电源控制、开关控制、软启动控制、继电器控制、控制继电器、继电器控制装置等;(2)数控系统基础。
包括数控系统的基本构成、指令语言的掌握、程序的编辑、组成某一程序的程序单元、实施某一程序的能力等;(3)数控机床电气控制系统。
包括操作控制系统、机械系统、伺服系统、绝对定位系统等;(4)调试数控机床电气控制系统。
包括对数控机床电气控制系统的各部分的数据输入、程序的调试、操作、任务预置、加工方案制定及其他相关操作等。
二、实例讲解及练习(1)数控机床电气控制系统的调试数控机床的可靠性与安全性与电气控制安全系统密切相关。
因此,在数控机床调试前,必须对电气控制系统进行合理布线,并完成必要的性能调试。
数控机床电气控制系统调试过程主要包括:电气控制设备布线,编程设备配置,控制装置编程,轴系部件定位,系统调试及诊断,机床启动,停止,负载抑制调整,精度校正,运行状态监控,故障处理等。
国家开放大学2022年秋季《数控机床》形成性考核形考作业1(25分)一、单项选择题(每小题3分,共66分)1.数控机床指的是(),对机床的加工过程进行自动控制的一类机床。
A.装备了PLC的机床B.装备了ATC的机床C.装备了NC或CNC系统的机床的机床2.()属于数控机床的机床本体。
A.自动换刀装置B.伺服电机C.光栅尺D.床身3.()属于数控机床的反馈装置。
A.自动换刀装置B.伺服电机C.光栅4.()属于数控机床的辅助装置。
A.润滑装置B.伺服电机C.立柱D.床身5.()属于数控机床的伺服系统。
A.自动换刀装置B.伺服电机C.进给机构6.()是机床实现自动加工的核心。
A.机床本体B.数控系统C.伺服系统D.反馈装置7.按照工艺用途分类,数控铣床属于()数控机床。
A.特种加工类B.金属切削类C.金属成形类8.按照运动轨迹控制分类,加工中心属于()。
A.点位控制B.轮廓控制C.直线控制D.远程控制9.欲加工一条与X轴成60°的直线轮廓,应采用()数控机床。
A.点位控制B.直线控制C.轮廓控制10.全闭环控制数控机床比开环及半闭环控制数控机床()。
A.稳定性好B.故障率低C.精度低D.精度高11.()数控机床只有控制信息的前向通道,没有检测装置,不具有反馈环节。
结构简单、调试方便、容易维修、成本较低,但其控制精度不高。
A.全闭环控制B.半闭环控制C.开环控制12.数控机床使用反馈装置的作用是为了()。
A.提高机床的安全性B.提高机床的使用寿命C.提高机床的定位精度、加工精度D.提高机床的灵活性13.()数控机床的反馈装置安装在数控机床终端移动部件上,其加工精度高,移动速度快,但调试和维修比较复杂,成本高。
A.开环控制B.全闭环控制C.点位控制14.数控机床全闭环进给伺服系统与半闭环进给伺服系统的主要区别在于()。
A.位置控制器B.反馈单元的安装位置C.伺服控制单元D.数控系统性能优劣15.数控机床按运动轨迹控制分为点位控制数控机床、直线控制数控机床和()数控机床。

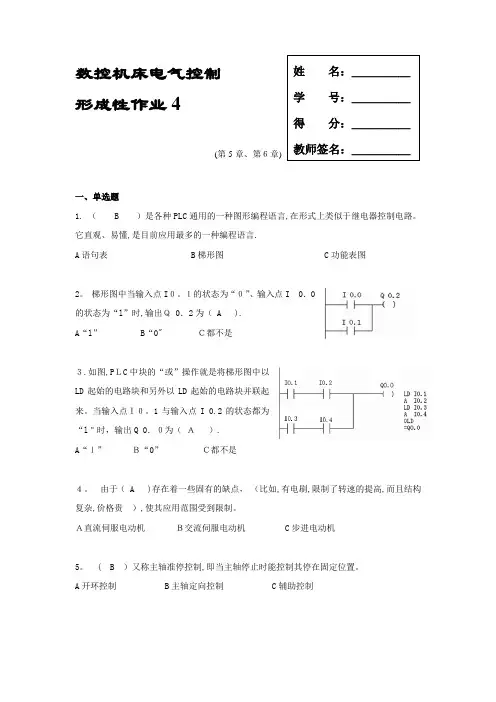

数控机床电气控制形成性作业4(第5章、第6章)一、单选题1. ( B )是各种PLC 通用的一种图形编程语言,在形式上类似于继电器控制电路。
它直观、易懂,是目前应用最多的一种编程语言.A 语句表B 梯形图C 功能表图2。
梯形图中当输入点I 0。
1的状态为“0”、输入点I 0.0的状态为“l ”时,输出Q 0.2为( A ).A “l ”B “0" C都不是3.如图,P LC 中块的“或”操作就是将梯形图中以LD 起始的电路块和另外以LD 起始的电路块并联起来。
当输入点I0。
1与输入点I 0.2的状态都为“l "时,输出Q 0.0为( A ).A “l” B“0” C都不是4。
由于( A )存在着一些固有的缺点, (比如,有电刷,限制了转速的提高,而且结构复杂,价格贵 ),使其应用范围受到限制。
A直流伺服电动机 B交流伺服电动机 C 步进电动机5。
( B )又称主轴准停控制,即当主轴停止时能控制其停在固定位置。
A 开环控制 B 主轴定向控制 C 辅助控制姓 名:_____ 学 号:_____ 得 分:_____ 教师签名:_____6.位置检测装置能检测的最小位置变化量称作分辨率。
位置检测装置的分辨率应适当( A)机床加工精度。
A高于 B低于C等于7.位置检测装置输出信号的变化量相对于输入信号变化量的比值为( A )。
A灵敏度 B测量范围 C零漂8。
采用安装在电机或丝杠轴端的回转型检测元件测量机床直线位移的检测方法叫做(C )。
A绝对测量B直接测量C间接测量9.按照电动机学原理,当( A)的定子三相绕组接通三相交流电源时,就会产生旋转磁场. A交流电动机B直流电动机 C步进电动机二、判断题(对认为正确的题标注“√”、错题标注“×")1。
步进电动机驱动装置由环形脉冲分配器、功率放大驱动电路两大部分组成.( √ )2。
PLC内部可以看作是由许多“硬继电器"等逻辑部件组成的。
数控机床电气控制形成性作业1(第1章、第2章)一、单选题1. 某数控机床的数控装置只要求能够精确地控制从一个坐标点到另一个坐标点的定位精度,而不管是按什么轨迹运动,在移动过程中不进行任何加工。
那么这是属于( C )A直线控制的数控机床 B轮廓控制的数控机床C点位控制的数控机床2. 数控系统除了位置控制功能外,还需要主轴起/停、换刀、冷却液开/停等辅助控制功能。
这部分功能一般由( C )实现。
A 输入/输出装置 B数控装置 C 可编程序控制器(PLC)3. ( B )不但能用于正常工作时不频繁接通和断开的电路,而且当电路发生过载、短路或失压等故障时,能自动切断电路,有效地保护串接在它后面的电气设备。
A刀开关 B低压断路器 C 组合开关4. 电流继电器与电压继电器在结构上的区别主要是( A )不同。
电流继电器的线圈匝数少、导线粗,与负载串联以反映电路电流的变化。
电压继电器的线圈匝数多、导线细,与负载并联以反映其两端的电压。
A 线圈 B衔铁 C 触点5. 数控装置是整个数控系统的核心,按CNC装置中微处理器的个数可以分为单微处理器结构和( C )。
A专用型结构 B功能模块式结构 C多微处理器结构6. 热继电器是利用电流的热效应原理来切断电路的保护电器,主要用于电动机或其他负载的( B )保护。
A过压B过载 C过流7.( B )即用电气自控驱动工作台运动替代了人工机械驱动工作台运动。
A进给控制 B辅助控制 C主轴控制8. 目前,数控机床主要采用变频调速等先进交流调速技术,由电动机学基本原理可知,该交流调速技术通过改变( A )进行调速。
A定子供电频率 B磁极对数 C定子供电电压9. ( A )一般要在两点间移动的同时进行加工,所以不仅要求有准确的定位功能,还要求从一点到另一点之间按直线规律运动,而且对运动的速度也要进行控制。
A直线控制的数控机床 B轮廓控制的数控机床C点位控制的数控机床二、判断题(对认为正确的题标注“√”、错题标注“×”)1.绝对式位置检测是:每个被测点的位置都从一个固定的零点算起。
1.按钮开关和行程开关的作用分别是什么?如何确定按钮开关的选用原则?答:按钮开关通常用作短时接通或断开小电流控制电路的开关,用于控制电路中发出起动或停止等指令,通过接触器、继电器等控制电器接通或断开主电路。
行程开关又称限位开关,是根据运动部件位置而切换电路的自动控制电器。
动作时,由挡块与行程开关的滚轮相碰撞,使触头接通或断开用来控制运动部件的运动方向、行程大小或位置保护。
按钮开关的选用原则①根据用途选择开关的形式,如紧急式、钥匙式、指示灯式等。
②根据使用环境选择按钮开关的种类,如开启式、防水式、防腐式等。
③按工作状态和工作情况的要求,选择按钮开关的颜色。
2.低压断路器在电路中的作用是什么?答:低压断路器又称自动空气开关,它不但能用于正常工作时不频繁接通和断开电路,而且当电路发生过载、短路或失压等故障时,能自动切断电路,有效地保护串接在它后面的电气设备,因此,低压断路器在机床上使用得越来越广泛。
3.接触器的用途是什么?它由哪几部分组成?答:接触器是一种用来频繁地接通或分断带有负载(如电动机)的主电路自动控制电器。
接触器按其主触头通过电流的种类不同,分为交流、直流两种,机床上应用最多的是交流接触器。
它由电磁机构、触头系统、灭弧装置及其他部件等四部分组成。
4.接近开关与行程开关相比有哪些优点?若接近开关为三线制输出,一般为哪三根输出线?答:接近开关又称无触点行程开关。
与行程开关相比,接近开关具有工作稳定可靠、使用寿命长、重复定位精度高、操作频率高等优点。
接近开关多为三线制。
三线制接近开关有二根电源线(通常为24V)和一根输出线,输出有常开、常闭两种状态。
5..中间继电器的作用是什么?它和交流接触器有何区别?答:中间继电器实质上是电压继电器的一种,其触点数量多(多至6对或更多),触点电流容量大(额定电流5~10A),动作时间不大于0.05s。
其主要用途是当其他继电器的触头数量或触点容量不够时,可借助中间继电器来扩大它们的触点数或触点容量,起到中间转换和放大作用。
1填空题(1)数控机床一般由控制介质、数控系统、伺服系统、机床本体、反馈装置和各种辅助装置组成。
(2)数控机床采用数字控制技术对机床的加工过程进行自动控制的一类机床。
(3)突破传统机床结构的最新一代的数控机床是并联机床。
(4)自适应控制技术的目的是要求在随机变化的加工过程中,通过自动调节加工过程中所测得的工作状态、特性,按照给定的评价指标自动校正自身的工作参数,以达到或接近最佳工作状态。
(1)数控机床的机械部分一般由主传动系统、进给传动系统、基础支承件、辅助装置组成。
(2)数控机床高速主轴单元的类型主要有电主轴、气动主轴、水动主轴等。
(3)滚珠丝杠螺母副运动具有可逆性,不能自锁,立式使用时应增加制动装置。
(4)为防止系统快速响应特性变差,在传动系统各个环节,包括滚珠丝杠、轴承、齿轮、蜗轮蜗杆、甚至联轴器和键联接都必须采取相应的消除间隙措施。
(5)数控机床的主轴箱或滑枕等部件,可采用卸荷装置来平衡载荷,以补偿部件引起的静力变形。
(6)数控机床床身采用钢板的焊接结构既可以增加静刚度,减小结构质量.又可以增加构件本身的阻尼。
(7)直接驱动的回转工作台是伺服驱动电动机与回转工作台的集成,它具有减少传动环节、简化机床的结构等优点。
(8)位置控制装置精度直接影响闭环控制数控机床的定位精度和加工精度。
(9)在自动换刀过程中常见的选刀方式有顺序选刀和任意选刀两种。
(10)在加工中心的基础上配置更多(5个以上)的托盘,可组成环形回转式托盘库,称为柔性制造单元。
(1)数控系统通常由人机界面、数字控制以及逻辑控制这三个相互依存的功能部件构成。
(2)插补算法分为基准脉冲插补和数据采样插补两大类。
(3)脉冲当量是数控机床数控轴的位移量最小设定单位。
(4)常用伺服电机有步进电机、直流伺服电机、交流伺服电机。
(5)复合加工中心除用各种刀具进行切削外,还可使用激光头进行打孔、清角,用磨头磨削内孔,用智能化在线测量装置检测、仿型等。
·题目、
1.某加工中心运行一个月后,发生Z轴方向加工尺寸不稳定,尺寸超差无规律,CRT及伺服放大器无任何报警,请问下列哪个原因造成()。
·选项、
A.主轴跳动误差大
B.Z轴联轴器联接螺钉松动
C.加工原点设置错误
D.编程时Z轴赋值错误
【答案】
B.Z轴联轴器联接螺钉松动
·题目、
2. 按控制装置的特点分类可将数控机床分为()。
·选项、
A.开环控制、闭环控制、半闭环控制
B.点位控制、直线控制、轮廓控制
C.数控铣床、数控车床、数控磨床、加工中心
D.数控铣床、数控车床、加工中心、数控线切割
【答案】
A.开环控制、闭环控制、半闭环控制
·题目、
3.数控机床指的是()。
·选项、
A.装有 PLC(可编程序逻辑控制器)的专用机床
B.带有坐标轴位置显示的机床
C.装备了CNC 系统的机床
D.加工中心
【答案】
C.装备了CNC 系统的机床
·题目、。
数控编程技术形成性考核册作业答案word版本电大天堂【数控编程技术】形成性考核册作业答案【数控编程技术】作业1参考答案第1章数控编程基础一、填空题1、为了准确地判断数控机床的运动方向,特规定永远假设刀具相对于_____工件________坐标而运动。
2、目前,数控编程所采用的格式为______可变_______程序段格式。
3、用于编写程序段号码的字为________N_____。
4、尺寸字U、V、W表示_____增量________坐标,A、B、C表示___主轴旋转__________坐标。
5、数控系统通常分为车削和铣削两种,用于车削的数控系统在系列号后加字母T__。
用于铣削的数控系统在系列号后加字母__M_。
二、选择题1、下列叙述中,(d),不属于数控编程的基本步骤。
(A)分析图样、确定加工工艺过程(B)数值计算(C)编写零件加工程序单(D)确定机床坐标系2、程序校验与首件试切的作用是(d)。
(A)检查机床是否正常(B)提高加工质量(C)检验参数是否正确(D)检验程序是否正确及零件的加工精度是否满足图纸要求3、数控编程时,应首先设定(b)。
(A)机床原点(B)工件坐标系(C)机床坐标系(D)固定参考点三、判断题1、数控加工的主程序号都是由O××××构成,而子程序由P××××构成。
(错)2、M功能不能编程变化量(如尺寸、进给速度、主轴转速等),只能控制开关量(如冷却液开、关,主轴正、反转,程序结束等)。
(对)3、国际标准化组织ISO规定,任何数控机床的指令代码必须严格遵守统一格式。
(对)4、大部分代码都是非续效(模态)代码。
(错)四、简答题1、编制数控加工程序的主要步骤?分析零件图样、工艺处理、数学处理、编写程序单、输入数控程序及程序检验2、数控编程有哪些种类?分别适合什么场合?手动编程、自动编程手工编程、自动编程(CAM); 手工编程---简单零件,节点计算简单;自动编程(CAM)---复杂零件3、什么是续效(模态)代码?什么是非续效(模态)代码?举例说明。
数控机床电气控制形成性作业4(第5章、第6章)一、单选题1. ( B )是各种PLC 通用的一种图形编程语言,在形式上类似于继电器控制电路。
它直观、易懂,是目前应用最多的一种编程语言。
A 语句表B 梯形图C 功能表图2. 梯形图中当输入点I0.1的状态为“0”、输入点I 0.0的状态为“l ”时,输出Q 0.2为( A )。
A “l ”B “0”C 都不是3.如图,PLC 中块的“或”操作就是将梯形图中以LD 起始的电路块和另外以LD 起始的电路块并联起来。
当输入点I0.1与输入点I 0.2的状态都为“l ”时,输出Q 0.0为( A )。
A “l ”B “0”C 都不是4. 由于( A )存在着一些固有的缺点, (比如,有电刷,限制了转速的提高,而且结构复杂,价格贵 ),使其应用范围受到限制。
A 直流伺服电动机B 交流伺服电动机C 步进电动机5. ( B )又称主轴准停控制,即当主轴停止时能控制其停在固定位置。
A 开环控制 B 主轴定向控制 C 辅助控制姓 名:_____ 学 号:_____ 得 分:_____ 教师签名:_____6. 位置检测装置能检测的最小位置变化量称作分辨率。
位置检测装置的分辨率应适当( A )机床加工精度。
A高于 B低于 C等于7. 位置检测装置输出信号的变化量相对于输入信号变化量的比值为( A )。
A灵敏度 B测量范围 C零漂8. 采用安装在电机或丝杠轴端的回转型检测元件测量机床直线位移的检测方法叫做( C )。
A绝对测量 B直接测量 C间接测量9.按照电动机学原理,当( A )的定子三相绕组接通三相交流电源时,就会产生旋转磁场。
A交流电动机 B直流电动机 C步进电动机二、判断题(对认为正确的题标注“√”、错题标注“×”)1. 步进电动机驱动装置由环形脉冲分配器、功率放大驱动电路两大部分组成。
(√)2. PLC内部可以看作是由许多“硬继电器”等逻辑部件组成的。
【数控机床电气控制】形成性考核册作业1~4答案电大天堂【数控机床电气控制】形成性考核册作业(一)答案1.按钮开关和行程开关的作用分别是什么?如何确定按钮开关的选用原则?答:按钮开关通常用作短时接通或断开小电流控制电路的开关,用于控制电路中发出起动或停止等指令,通过接触器、继电器等控制电器接通或断开主电路。
行程开关又称限位开关,是根据运动部件位置而切换电路的自动控制电器。
动作时,由挡块与行程开关的滚轮相碰撞,使触头接通或断开用来控制运动部件的运动方向、行程大小或位置保护。
按钮开关的选用原则①根据用途选择开关的形式,如紧急式、钥匙式、指示灯式等。
②根据使用环境选择按钮开关的种类,如开启式、防水式、防腐式等。
③按工作状态和工作情况的要求,选择按钮开关的颜色。
2.低压断路器在电路中的作用是什么?答:低压断路器又称自动空气开关,它不但能用于正常工作时不频繁接通和断开电路,而且当电路发生过载、短路或失压等故障时,能自动切断电路,有效地保护串接在它后面的电气设备,因此,低压断路器在机床上使用得越来越广泛。
3.接触器的用途是什么?它由哪几部分组成?答:接触器是一种用来频繁地接通或分断带有负载(如电动机)的主电路自动控制电器。
接触器按其主触头通过电流的种类不同,分为交流、直流两种,机床上应用最多的是交流接触器。
它由电磁机构、触头系统、灭弧装置及其他部件等四部分组成。
4.接近开关与行程开关相比有哪些优点?若接近开关为三线制输出,一般为哪三根输出线?答:接近开关又称无触点行程开关。
与行程开关相比,接近开关具有工作稳定可靠、使用寿命长、重复定位精度高、操作频率高等优点。
接近开关多为三线制。
三线制接近开关有二根电源线(通常为24V)和一根输出线,输出有常开、常闭两种状态。
5..中间继电器的作用是什么?它和交流接触器有何区别?答:中间继电器实质上是电压继电器的一种,其触点数量多(多至6对或更多),触点电流容量大(额定电流5~10A),动作时间不大于0.05s。
·题目、
10.数控机床进给控制的交流伺服电动机结构是()。
·选项、
A)转子、定子都装有永磁体和绕组
B)转子、定子都是绕组
C)定子装有永磁体,转子是绕组
D)转子装有永磁体,定子是绕组
【答案】
D)转子装有永磁体,定子是绕组
·题目、
2.数控机床半闭环控制系统的特点是()。
·选项、
A)结构简单、价格低廉、精度差
B)结构简单、维修方便、精度不高
C)调试与维修方便、精度高、稳定性好
D)调试较困难、精度很高
【答案】
C)调试与维修方便、精度高、稳定性好
·题目、
3.低压断路器即低压自动开关它相当于()的组合。
·选项、
A)刀开关、熔断器、热继电器、欠压继电器
B)刀开关、熔断器、热继电器、启动器
C)刀开关、熔断器、热继电器、压力继电器
D)刀开关、熔断器、热继电器、操作手柄
【答案】
A)刀开关、熔断器、热继电器、欠压继电器
·题目、
4.交流接触器常用于远距离接通和分断()的电路。
数控机床电气控制形考作业1一、单项选择题1.某数控机床的数控装置只要求能够精确地从一个坐标点到另一个坐标点的定位精度,而不管是按什么轨迹运动,在移动过程中不进行任何加工。
那么这是属于( C )。
A. 直线控制的数控机床B. 轮廓控制的数控机床C.点位控制的数控机床2.数控机床除了位置控制功能外,还需要主轴起/停、换刀、冷却液开/停等辅助控制功能。
这部分功能一般由( C )实现。
A.输入/输出装置B.数控装置C.可编程序控制器(PLC)3.( B )不但能用于正常工作时不频繁接通和断开的电路,而且当电路发生过载、短路或失压等故障时,能自动断开电路,有效地保护串接在它后面的电气设备。
A.刀开关B.低压断路器C.组合开关4.电流继电器与电压继电器在结构上的区别主要是( A )不同。
电流继电器的线圈匝数少、导线粗,与负载串联以反映电路电流的变化。
电压继电器的线圈匝数多、导线细,与负载并联以反映其两端的电压。
A.线圈B.衔铁C.触点5.数控装置是整个数控系统的核心,按CNC 装置中微处理器的个数可以分为单微处理器结构和( C )。
A.专用型结构B.功能模块式结构C.多微处理器结构6.热继电器是利用电流的热效应原理来切断电路的保护电器,主要用于电动机或其他负载的( B )保护。
A.过压B.过载C.过流7.( B )即用电气自控驱动工作台运动替代了人工机械驱动工作台运动。
A.进给控制B.辅助控制C.主轴控制8.目前,数控机床主要采用变频调速等先进交流调速技术,由电动机学基本原理可知,该交流调速技术通过( A )进行调速。
A.定子供电频率B.磁极对数C.定子供电电压9.( A )一般要在两点间移动的同时进行加工,所以不仅要求有准确的定位功能,还要求从一点到另一点之间按直线规律运动,而且对于对运动的速度也要进行控制。
A.直线控制的数控机床B.轮廓控制的数控机床C.点位控制的数控机床二、判断题(对认为正确的题标注“√”, 错题标注“×”)1. 绝对式位置检测是:每个被测的位置都从一个固定的零点算起。
数控机床电气控制作业2一、单项选择题1.用来表明各种电气元件在机械设备上和电气控制柜中的实际安装位置的电气控制系统图是( B )A.电气原理图 B.电器元件布置图 C.电气安装接线图2. 数控机床的进给运动是由( A )完成的。
A.进给伺服系统B.位置检测系统C.可编程序控制器3.( B )是数控系统的核心A.进给伺服系统B.数控装置C.可编程序控制器4. 装置在硬件基础上必须有相应的系统软件来指挥和协调硬件的工作,两者缺一不可。
数控装置的软件由( B )组成。
A.控制软件B.管理软件和控制软件两部分C.管理软件5.( A )用来检测工作台的实际位移或丝杠的实际转角。
A. 位置检测装置B.进给伺服系C.数控装置6.( B )是一种用来频繁地接通或分断带有负载(如电动机)的主电路自动控制电器。
A.自动空气开关B.接触器C.电流继电器7. ( B )不仅控制起点和终点位置,而且要控制加工过程中每一点的位置和速度,加工出任意形状的曲线或曲面组成的复杂零件。
A.直线控制的数控机床B.轮廓控制的数控机床C.点位控制的数控机床8. 数控系统的干扰一般是指那些与信号无关的,在信号输入、传输和输出过程中出现的一些( C )的有害的电气瞬变现象。
A.可预见B.确定C. 不确定9.( A )是数控机床安装中一项关键的抗干扰技术措施。
电网的许多干扰都是通过这条途径对机床起作用的。
A.接地B.电动机C.检测元件二、判断题(正确的题标注“√”,错误标注“×”)1. 直接起动是一种简单、可靠、经济的起动方式,也适合于较大容量(大于10KW)的电动机。
(√)2.开环伺服系统即为无位置反馈的系统,其驱动元件主要是步进电动机。
(√)3. 继电器的输入信号是能是电流、电压等电学量。
(×)4.热继电器的作用是对电路进行短路保护。
(×)5.以交流伺服电机为驱动单元的数控系统称为闭环数控系统。
(×)三、简答题1、电动机起动电流很大,当电动机起动时,热继电器会不会动作?为什么?答:热继电器是利用电流的热效应原理来切断电路的保护电器,主要用于电动机或其他负载的过载保护。
数控机床电气控制形成性考核册作业3
WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-
数控机床电气控制作业3
一、单项选择题
1.主轴提供切削过程中的转角和功率,主轴电动机一般使用( B )。
A. 直流伺服电动机
B.笼型异步电动机
C.步进电动机
2. 正弦波脉宽调制(SPWM)变频器的工作原理中运用了:冲量(窄脉冲的面积)相等而形状不同的窄脉冲加在具有惯性的环节上时,其效果( B )这一采样控制理论重要结论。
A.不同
B.基本相同
C.无关
3、位置检测装置按检测量的测量基准,可分为( A )和增量式测量。
A.绝对式
B.直接测量
C.回转型
4. 旋转编码器是一种( B )的角位移检测装置,在数控机床中得到了广泛的使用。
A.直线位移
B.角位移
C.短距离直线位移
5. 传统的继电接触器控制装置体积大、动作速度较慢、耗电较多、功能少,目前大都用( A )取代。
A.可编程序控制器
B.数控装置
C.通用计算机
6. 按CNC装置中各印刷电路板的插接方式可以分为( C )和功能模块式结构。
A.专用型结构
B.个人计算机式结构
C.大板式结构
7.( C )是一种将电脉冲信号转换为机械角位移的机电执行元件。
A.交流电动机
B.直流电动机
C.步进电动机
8.( A )又称无触点行程开关。
当运动着的物体在一定范围内与之接近时,它就会发生物体接近而“动作”的信号,以不直接接触方式检测运动物体的位置。
A. 接近开关
B.按钮开关
C.组合开关
9. 位置检测元件不直接安装在进给坐标的最终运动部件上,而是中间经过机械传动部件的位置转换(称为间接测量)。
亦即,坐标运动的传动链有一部分在位置闭环以外,这种伺服系统称为( B )。
A.开环伺服系统
B.半闭环系统
C.闭环伺服系统
二、判断题(对认为正确的题标注“√”, 错题标注“×”)
1. 在光电码盘的里圈里还有一条透光条纹C(零标志刻线),用以每转产生一个脉冲,该脉冲信号又称零标志脉冲,作为测量基准。
(√)
2. 数控机床位置检测装置的分辨率与数控机床的分辨率精度是相同的。
(
×
)
3. 接近开关多为三线制。
三线制接近开关有二根电源线(通常为24V)和
一
根
输
出
线。
(
√
)4. 电器元件布置图是用规定的图形符号,根据原理图,按各电器元件相对位置绘制的实际接线图。
(×)
5. 屏蔽技术利用金属材料制成容器,将需要防护的电路或线路包在其中,可以防止电场或磁场的耦合干扰。
(√)
三、简答题
1.正弦波脉宽调制(SPWM)变频器采用的重要理论基础是什么?
答:在采样控制理论中有一个重要结论,冲量(窄脉冲的面积)相等而形状不同的窄脉冲加在具有惯性的环节上时,其效果基本相同。
电动机就是一个惯性的环节,该结论是SPWM控制的重要理论基础。
2. 步进电机驱动的环形脉冲分配器有何作用是什么
答:环形脉冲分配器是用于控制步进电动机的通电方式的,其作用是将CNC 装置送来的一系列指令脉冲按照一定的循环规律依次分配给电动机的各相绕组,控制各相绕组的通电和断电。
四、分析题
三相反应式步进电动机的结构及工作原理如图所示。
请回答步进电动机主要由哪几部分组成;并简要分析三相反应式步进电动机的工作原理。
答:三相反应式步进电动机由转子、定子及定子绕组所组成。
定子上有六个均布的磁极,直径方向相对的两个极上的线圈串联,构成电动机的一相控制绕组。
上图右所示为反应式步进电动机工作原理示意图。
其定子、转子是用硅钢片等软磁材料制成的,定子上有A、B、C三对磁极,分别绕有A、B、C 三相绕组。
三对磁极在空间上相互错开120°。
转子上有4个齿,无绕组,它在定子磁场中被磁化而呈现极性。
当定子A相绕组通电时,形成以A-A′为轴线的磁场,转子受磁场拉力作用而产生转矩,使转子的1、3齿和定子的A—A’极对齐,如图b)所示;当A相断电、B相绕组通电时,以B-B′为轴线的磁场使转子的2、4齿和定子的B-B′极对齐,转子将在空间逆时针转过30°角;当B相断电,C相绕组
通电时,以C-C′为轴线的磁场使转子的1、3齿和定子的C-C′极对齐,转子将在空间又逆时针转过30°角。
如此按A→B→C→A的顺序通电,转子就会不断地按逆时针方向转动;如按A→C→B→A的顺序通电,转子就会不断地按顺时针方向转动。
从一相通电换到另一相通电,叫一拍;每一拍转子转动一步,每步转过角度叫步距角,用α表示。
