初三物理欧姆定律测试题及答案

初三物理欧姆定律测试卷(带答案) 一、选择题（共18道总分36分）1、按右图的电路进行实验，当闭合电键后发现电流表指针不动，电压表读数正常，则可能出现的情况是（）A.安培表坏了，电流无通路B.电源的正、负极接反了C.灯泡的灯丝断了，或连接电流表的两根接线碰线了D.电流表的量程选得不合适2、在如图1所示的电路中，电源电压保持不变。

闭合开关S后，电路正常工作。

过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变小，则下列判断中正确的是A．可能是灯L断路B．可能是电阻R断路C．一定是灯L短路D．一定是电阻R短路3、对于"探究电流跟电阻的关系"和"伏安法测量定值电阻"的这两个实验，下列说法不正确的是A．它们都是采用控制变量的研究方法B．它们的滑动变阻器在实验电路中的作用是不同的C．前者多次测量的目的是分析多组数据，得出电流跟电阻的关系D．后者多次测量的目的是取电阻的平均值，减小误差4、如图所示,电源电压保持不变,R1=3R2;S闭合,S1断开时,电流表的示数为I1,S、S1都闭合时,电流表的示数为I2,I1与I2之比是()A.1∶3B.1∶4C.3∶4D.4∶35、如图所示，电源电压不变，当开关S闭合时，电流表的示数为0.8A．开关S断开后，电流表的示数改变了0.5A．则R1与R2的阻值之比为（）A．13：5 B．3：5 C．5：3 D．5：136、如图所示的电路图，开关S闭合后，以下说法正确的是A．滑片P向左移动，电压表V2的示数变小B．滑片P向左移动，电压表V1与V2的示数之差变大C．滑片P向右移动，电压表V2与电流表A的示数之比不变D．滑片P向右移动，电压表V1与电流表A的示数乘积变大7、关于电流、电压和电阻，下列说法正确的是：（）A．只要将导体连入电路，电路中就有电流B．导体中通过的电流越大，它的电阻越小C．有电流通过的灯泡，其两端一定有电压D．导体两端电压越大，它的电阻越大8、图2中，能正确描述电阻一定时，电流随电压变化的图像是9、如图所示电路，电源电压保持不变，闭合开关S，滑动变阻器滑片P向右移动．下列有关这一过程的分析错误的是()A．由于电路的总电阻增加，因而电流表的示数减小B．由于电路中电流减小，根据U2=IR2计算得出，电压表V2的示数减小C．串联电路中，由于R2变大，R2的分压变大，因而电压表V2示数增大D．由于电路中电流减小，根据U1=IR1计算得出，R1两端电压减小，而电源的电压是恒定的；再根据U2=U-U1知，电压表V2的示数变大10、在一段电阻不变的导体两端加20V电压时，通过的电流为1A；现在把该导体两端的电压变为5V，则此时通过该导体的电流和它的电阻分别为（）A．0.25A、20ΩB．1A、20ΩC．0.4A、10ΩD．1A、10Ω11、如图所示,设电源电压保持不变,R0=10 Ω。

《欧姆定律》单元测试题一、单选题（本题包括10小题，每小题3分，共30分。

）1.电阻R 1、R 2并联接在电源上，下列说法正确的是( ) A ．并联电路的总电阻，等于各并联导体的电阻的倒数之和 B ．当R 1变大时，总电阻也变大 C ．电源电压变大时，总电阻也变大 D ．干路中的电流变大时，总电阻也变大2.几位同学学习了欧姆定律后，根据I =UR ，导出了R =UI ，于是他们提出了以下几种看法，你认为正确的是( )A ．导体电阻的大小跟通过导体的电流成反比B ．导体电阻的大小跟加在导体两端的电压成正比C ．导体电阻的大小跟通过导体的电流和加在导体两端的电压无关D ．导体两端不加电压时，导体的电阻为零3.用图所示的电路研究电流与电阻的关系时，将电阻R 由5Ω更换为10Ω，闭合开关，接下来的正确操作是( )A ．直接读出电压表和电流表的示数B ．保持R'的滑片P 位置不变，调高电源电压C ．将R'的滑片P 向左移动，使电流表的示数保持不变D ．将R'的滑片P 向右移动，使电压表的示数保持不变4.小华只有一块电流表，他想测出定值电阻Rx 的阻值，设计了如图所示的电路，电源两端的电压保持不变，定值电阻R 0=30Ω。

只闭合开关S 、S 1，电流表示数I 1=0.2A ；只闭合开关S 、S 2，电流表示数I 2=0.3A 。

则Rx 的阻值为( )A ．15ΩB ．20ΩC ．45ΩD ．60Ω5.在如图所示的电路中，电源电压为6V ，R 1=3Ω，R 2=6Ω,闭合开关S ，下列说法正确的是 ( )A ．通过R 1的电流为1AB ．R 1两端的电压为3VC ．干路中的电流为3AD ．电路的总电阻为9Ω6.在探究“电流与电阻的关系”实验中，小明根据实验数据在坐标纸上描点作出了I −1R 的关系图像，分析该图像可知( )A ．实验过程中，控制导体两端的电压为2V 不变B ．当导体中电流为0时，导体的电阻也为0C ．当导体的电阻为0.2Ω时，通过导体的电流为0.4AD ．当导体两端电压一定时，导体中的电流与导体的电阻成正比7.定值电阻R 1、R 2，它们I-U 图线如图所示，若R 1、R 2串联后的总电阻为R 串，并联后的总电阻为R 并，则关于R 串、R 并的I-U 图线所在的区域，下列说法中正确的是( )．A ．R 串在Ⅰ区域，R 并在Ⅲ区域B ．R 串在Ⅲ区域，R 并在Ⅰ区域C ．R 串在Ⅰ区域，R 并在Ⅱ区域D ．R 串在Ⅱ区域，R 并在Ⅲ区域8.在科学实验时，为了减小误差或寻找普遍规律，经常需要进行反复多次实验： ①“测量物体的长度”时，多次测量；②“研究杠杆的平衡”时，改变动力(臂)和阻力(臂)，多次测量； ③“研究串、并联电路的电流特点”时，换用不同定值电阻，多次测量；④“用电压表和电流表测导体的电阻”时，多次测量电阻两端电压和通过电阻的电流值； 上述实验中寻找普遍规律的是( ) A. ①② B. ①③ C. ②④ D. ②③9.如图所示,电源电压不变,闭合开关,当滑动变阻器滑片P 向左移动时,下列判断正确的是( )A ． 示数变大, 示数变小, 示数不变B ． 示数变大, 示数变小, 示数变大C ． 示数变小, 示数变大, 示数变小D ． 示数变小, 示数变小, 示数变大10.如图所示的电路中，闭合开关后一灯亮，另一灯不亮，电流表有示数，电压表无示数，其原因可能是( )A．L1短路B．L1断路C．L2短路D．L2断路二、填空题（本题包括7小题，每小题2分，共14分）11.如图所示的电路中，电源电压恒定，灯丝的电阻RL 不随温度变化，开关S1闭合，电流表的示数为I1，再闭合开关S2，小灯泡的亮度 (选填“变亮”、“变暗”或“不变”)，电流表的示数为I2，若I1:I2=2:3，则RL:R= 。

初三物理欧姆定律题20套(带答案)及解析一、欧姆定律选择题1．生活处处有物理，下列说法错误的是（）A. 用筷子夹取食物时，利用了摩擦力B. 公交车内的破窗锤是通过增大受力面积的方法来减小压强C. 打开醋瓶能闻到酸味说明分子做无规则运动D. 驾驶员在驾驶车辆时需系上安全带是防止惯性带来的伤害【答案】 B【解析】【解答】A、筷子能夹住食物放入嘴里而不掉下来，主要是靠筷子和食物之间存在摩擦力，该选项说法正确；B、公交车内的破窗锤是通过减小受力面积的方法来增大压强，该选项说法错误；C、打开醋瓶能迅速闻到醋的酸味，是扩散现象，说明了分子在运动，该选项说法正确；D、当汽车突然刹车时，驾驶员和坐在前排的乘客由于惯性仍保持原来的向前运动的状态，容易撞上前挡风玻璃，从而造成伤害，故必须系好安全带．该选项说法正确；故选B．【分析】A、两个互相接触的物体，当它们做相对运动时，在接触面上会产生一种阻碍相对运动的力，这种力就叫摩擦力；B、增大压强的方法：在压力一定时，减小受力面积来增大压强．在受力面积一定时，增大压力来增大压强；C、物质是由分子组成的，组成物质的分子永不停息地做无规则运动；D、一切物体都有保持原有运动状态不变的性质，这就是惯性．系安全带可以在很大程度上防止车辆因紧急刹车时，人由于惯性向前倾可能造成的伤害．2．如图电路，电源电压不变，闭合开关S，当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻R1的功率为0.8W；当滑片P置于滑动变阻器R2的中点时，电压表的示数变化了1V．下列结果正确的是（）A. 电源电压为8VB. R1的阻值为20ΩC. 电路前后电流之比为1：3D. 电路总功率变化了1.2W【答案】 D【解析】【解答】解：（1）由电路图可知，R1与R2串联，电压表测滑动变阻器R2两端的电压，因串联电路中总电阻等于各分电阻之和，所以，当滑片在B处时，电路中的电流：I1＝，则滑动变阻器两端的电压：U2＝I1×R2＝ ×R2＝4V﹣﹣﹣﹣﹣﹣﹣①由图知，当滑片P置于滑动变阻器R2的中点时，滑动变阻器的电阻减小，由串联分压的规律可知，电压表的示数减小，即此时滑动变阻器两端电压为U2＝4V﹣1V＝3V，同理可得，此时滑动变阻器两端的电压：U2′＝ × ＝3V﹣﹣﹣﹣﹣﹣﹣﹣﹣②用①式比②式可得：＝，解得：R2＝2R1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③将③代入①式可得：＝4V，解得：U＝6V，A不符合题意；（2）当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻两端的电压为U1＝6V﹣4V＝2V，此时定值电阻R1的功率为0.8W，即；P1＝＝＝0.8W，解得：R1＝5Ω，则R2＝2R1＝2×5Ω＝10Ω，B不符合题意；（3）电路前后电流之比为I1：I2＝：＝：＝，C不符合题意；（4）电路总功率变化了：△P＝P2总﹣P1总＝﹣＝﹣＝1.2W，D符合题意。

可编辑修改精选全文完整版物理欧姆定律题20套(带答案)及解析一、欧姆定律选择题1．如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A. 灯L断路B. 灯L短路C. 变阻器R断路D. 变阻器R 短路【答案】B【解析】【解答】A. 灯L断路时，电压表串联在电路中，会有示数，而电压表的电阻很大，所以电流表无示数，A不符合题意；B. 灯L短路时，电压表同时被短路，不会有示数，此时电路是通路，所以电流表会有示数，B符合题意；C. 变阻器R断路时，整个电路是断路状态，两电表都不会有示数，C不符合题意；D. 变阻器R短路时，只有灯连接在电路中，电压表和电流表都应该有示数，D不符合题意；故答案为：B。

【分析】本题利用了串联电路的电流特点分析电路故障，小灯泡不发光说明灯泡短路或电路中电流过小或电路某处断路.2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。

当滑动变阻器的滑片P从b端向a端滑动的过程中，滑动变阻器的电阻变小，由串联分压的规律可知，变阻器分担的电压变小，即电压表V2示数变小；电源电压不变，所以定值电阻两端的电压就变大，即电压表V1示数变大；定值电阻的阻值不变，滑动变阻器的电阻变小，所以整个电路的总电阻变小，电源电压不变，由欧姆定律可知，电路中的电流就变大，即电流表的示数就变大。

BCD不符合题意，A 符合题意。

九年级物理欧姆定律题20套(带答案)含解析一、欧姆定律选择题1．当一导体两端的电压是6V，通过的电流是0.6A，则该导体的电阻是（）A. 10ΩB. 3.6ΩC. 6.6ΩD. 5.4Ω【答案】A【解析】【解答】解：由I= 可得，导体的电阻： R= = =10Ω．故选A．【分析】已知导体两端的电压和通过的电流，根据欧姆定律求出导体的电阻．2．图是一种输液时所用报警电路：电源电压恒定，R为定值电阻，闭合开关S，贴在针口处的传感器M接触到从针口处漏出的药液后，其电阻R M发生变化，导致电压表的示数增大而触犯警报器（图中未画出）报警，则M接触药液后（）A. M的电阻R M变大B. 电路消耗的总功率变大C. 电压表与电流表的示数乘积不变D. 电压表与电流表的示数之比变大【答案】B【解析】【解答】解：由电路图可知，定值电阻R与传感器电阻M串联，电压表测R两端的电压，电流表测电路中的电流．由题意可知，M接触药液后，警报器报警，电压表V的示数增大，由I= 的变形式U=IR可知，电压表示数增大时，电路中的电流变大，即电流表的示数变大，则电压表与电流表的乘积变大，故C错误；由P=UI可知，电源电压不变时，电路消耗的总功率变大，故B正确；由R= 可知，电路中的总电阻变小，因串联电路中总电阻等于各分电压之和，所以，M的电阻R M变小，故A错误；由R= 可知，电压表V与电流表A的比值等于定值电阻R的阻值，则电压表与电流表的比值不变，故D错误．故选B．【分析】由电路图可知，定值电阻R与传感器电阻M串联，电压表测R两端的电压，电流表测电路中的电流．根据题意可知，M接触药液后，警报器报警，电压表V的示数增大，根据欧姆定律可知电路中电流的变化，进一步可知电压表V与电流表A的乘积变化；根据P=UI可知电路消耗总功率的变化，根据欧姆定律可知电路中总电阻的变化，根据电阻的串联可知M的电阻变化；根据欧姆定律结合定值电阻的阻值可知电压表V与电流表A的比值变化．3．甲图是小灯泡L和电阻R的I-U图象。

初三物理欧姆定律试题及答案一、选择题1. 欧姆定律描述的是电流与电压和电阻之间的关系，其公式为：A. I = V / RB. I = R / VC. V = I * RD. R = V / I2. 根据欧姆定律，当电阻保持不变时，电流与电压的关系是：A. 正比B. 反比C. 不变D. 无关3. 如果一个电阻为10Ω，通过它的电流为0.5A，那么两端的电压是：A. 2VB. 5VC. 10VD. 15V4. 在电路中，如果电压增加一倍，而电阻保持不变，电流将：A. 增加一倍B. 减少一半C. 保持不变D. 减少到原来的1/45. 欧姆定律只适用于：A. 纯电阻电路B. 所有电路C. 只适用于非纯电阻电路D. 只适用于直流电路答案：1. A2. A3. C4. A5. A二、填空题6. 欧姆定律的数学表达式是 _______ 。

7. 当电阻为20Ω，电压为40V时，通过电阻的电流是 _______ A。

8. 电阻是表示导体对电流的阻碍作用大小的物理量，其单位是_______ 。

9. 在串联电路中，总电阻等于各部分电阻之 _______ 。

10. 在并联电路中，总电阻的倒数等于各电阻倒数之 _______ 。

答案：6. I = V / R7. 28. 欧姆（Ω）9. 和10. 和三、简答题11. 解释为什么欧姆定律只适用于纯电阻电路？答：欧姆定律只适用于纯电阻电路，因为在纯电阻电路中，电流与电压之间存在线性关系，即电流的大小与电压成正比，与电阻成反比。

而在非纯电阻电路中，电路中可能存在电感、电容等元件，这些元件会影响电流与电压之间的关系，使得欧姆定律不再适用。

12. 串联电路和并联电路的总电阻有什么特点？答：在串联电路中，总电阻等于各部分电阻之和，即R总 = R1 + R2+ ... + Rn。

而在并联电路中，总电阻的倒数等于各电阻倒数之和，即1/R总 = 1/R1 + 1/R2 + ... + 1/Rn。

初三物理欧姆定律测试卷(带答案)一、选择题（共18道总分36分）1、张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理做出了图15所示的图像，根据图像，下列说法正确的是_______。

（2分）A．导体甲的电阻大于导体乙的电阻B．在导体乙的两端加1V的电压时，通过导体乙的电流为0.1AC．将导体甲、乙并联接到电压为3V的电源上时，通过导体的总电流为0.9A D．将导体甲、乙串联接到电压为3V的电源上时，通过导体的总电流为0.2A2、如图所示，当开关合上后，发现电压表的示数为0，若故障只有一处，对这一现象，下列猜测中肯定错误的是A．灯L1断路B.灯L2断路C.灯L1短路D.电压表接触不良3、（2019·大连）如图所示是小灯泡的电流与其两端电压的关系图象，下列说法正确的是（）A．小灯泡的电阻不变，阻值为7.2ΩB．小灯泡的电流随其两端电压的增大而增加得越来越快C．小灯泡的电阻与其两端电压有关，随电压的增大而减小D．小灯泡的实际功率与其两端电压有关，随电压的增大而增大4、如图所示，电源电压为6V，当开关S闭合后，两灯泡均不发光，且电压表示数为6V，产生这一现象的原因可能是（）A．灯L1处短路B．B．灯L2处短路C．灯L1处断路D．灯L2处断路5、将两只额定电压相同的小灯泡L1、L2串联在电路中，如图8所示。

闭合开关后，发现灯L1较亮，灯L2较暗，其原因是A．灯L1额定功率较大B．灯L2两端电压较大C．灯L1的电阻较大D．通过灯L1的电流较大6、如图13是学生设计的模拟调光灯电路，闭合开关后，移动回形针，发现灯泡发光，但亮度几乎不变，产生这一现象的原因可能是（）A.灯泡被短路B.电源断路C.铅笔芯的总阻值太大D.灯泡的阻值太大\7、在"探究电流与电压的关系"的实验中，分别用R1,R2两个电阻进行了探究，并根据各自的实验数据绘制出如图所示的I-U关系图象，从图中可以看出R1、R2的大小关系为A. R1＞R2B. R1＜R2C. R1=R2D.不能确定8、如图所示，电源电压不变，滑动变阻器的滑片P从a端滑到b端的过程中（）A．电流表、电压表的示数都减小B．电流表、电压表的示数都增大C．电流表示数减小，电压表示数增大D．电流表示数增大，电压表示数减小9、如图4所示，电源电压为3V且保持不变。

初三物理欧姆定律（经典）学校:___________姓名：___________班级：___________考号：___________一、单选题1．如图所示，电源电压不变，闭合开关S ，当滑动变阻器滑片P 向左移动时（假设灯泡的电阻不随温度改变），下列判断正确的是（ ）A ．电流表的示数变大，L 1变亮B ．电压表的示数变大，L 2变亮C ．电压表的示数变小，电流表的示数变大D ．电压表的示数变小，电流表的示数变小2．在图所示的电路中，电源电压保持不变。

闭合开关S 后，移动滑动变阻器R 1的滑片P 时，一定不变的是（ ）A ．电压表V 示数与电流表A 1示数的比值B ．电压表V 示数与电流表A 示数的比值C ．电流表A 示数与电流表A 1示数的比值D ．电流表A 示数与电流表A 1示数的差值3．在如图所示的电路中，AD 为一支长40cm 的粗细均匀的镍铬合金丝（其他条件不变时，合金丝电阻与长度成正比），当两只电流表的量程为时00.6A ～时，为保护电路安全，滑片P 的滑动范围为BC 20cm ；若将两只电流表的量程改为03A ～，则滑片P 的滑动范围和两电表的读数之比的最大值分别是（ ）A ．38cm 191；：B ．36cm 201；：C ．38cm 201；：D ．36cm 191；：4．如图1所示，R 1是电阻箱，R 2是定值电阻。

闭合开关S ，改变R 1的阻值，两电流表示数与R 1关系图像如图2所示。

则U 与R 1关系图像正确的是（ ）A ．B ．C ．D ．5．如图所示电路，电源两端电压为U =4.5V 且保持不变，电阻R 1=10Ω，滑动变阻器R 2上标有“20Ω 1A”的字样，电流表的量程为0~0.6A ，两个电压表的量程均为0~3V ，在保证电路安全的条件下，下列说法中正确的是（ ）A ．电流表A 的示数范围为0.15~0.3AB ．电压表V 2示数范围为0~3VC ．电压表V 1示数范围为0~3VD ．滑动变阻器R 2的阻值取值范围为0~20Ω6．某同学利用如图甲所示的电路进行探究“电流与电阻关系”的实验，电源电压恒为3V ，更换5个定值电阻R x ，得到如图乙所示的图像，以下叙述正确的是（ ）A ．该实验过程，R x 两端电压不断减小B．实验中电压表的示数保持0.5V不变C．将R x从5Ω换成10Ω后，应将滑片P向右移D．滑动变阻器阻值变化范围为5~25Ω7．如图甲所示电路，电源电压保持不变。

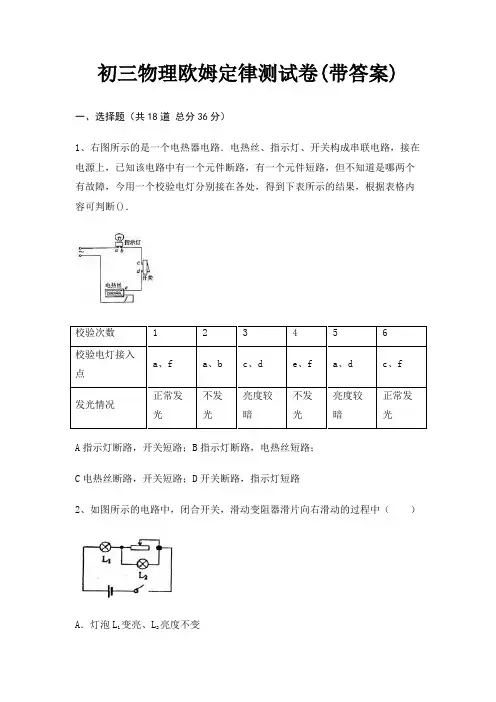

初三物理欧姆定律测试卷(带答案)一、选择题（共18道总分36分）1、右图所示的是一个电热器电路．电热丝、指示灯、开关构成串联电路，接在电源上，已知该电路中有一个元件断路，有一个元件短路，但不知道是哪两个有故障，今用一个校验电灯分别接在各处，得到下表所示的结果，根据表格内容可判断()．校验次数 1 2 3 4 5 6校验电灯接入点a、f a、b c、d e、f a、d c、f发光情况正常发光不发光亮度较暗不发光亮度较暗正常发光A指示灯断路，开关短路；B指示灯断路，电热丝短路；C电热丝断路，开关短路；D开关断路，指示灯短路2、如图所示的电路中，闭合开关，滑动变阻器滑片向右滑动的过程中（）A．灯泡L1变亮、L2亮度不变B．灯泡L1变亮、L2变暗C．灯泡L1亮度不变、L2变亮D．灯泡L1变暗、L2变亮3、酒精测试仪可检测驾驶员是否酒后驾车，它的原理图如图所示．图中R1为定值电阻，酒精气体传感器R2的电阻随酒精气体浓度的增大而减小．如果驾驶员呼出的酒精气体浓度越大，那么测试仪的()A．电流表示数不变B．电流表示数变大C．传感器R2两端的电压变大D．定值电阻R1两端的电压不变4、如图甲所示，小灯泡L与滑动变阻器R串联在电压为4.5V的电路中，闭合开关S移动滑片P，得到小灯泡的I﹣U图象如图乙所示．当小灯泡的功率为0.75W时，下列说法正确的是（）A．电流表的示数为0.2AB．滑动变阻器接入电路的电阻为15ΩC．电路消耗的总功率是1.35WD．10s内电流对滑动变阻器做功是6J5、如图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右移动。

电表的变化情况是（）A．电压表和电流表示数都变小B．电压表和电流表示数都变大C．电压表示数变大，电流表示数变小D．电压表示数变小，电流表示数变大6、把一根阻值为24 Ω的粗细均匀的电阻丝变成一个圆环，并以如图所示的方式从A．B两点接入电路，则该圆环在电路中的电阻为A．4.5 ΩB．6 ΩC．10 ΩD．20 Ω7、小红设计了一个自动测高仪，画出了四个电路图，如图所示，R是定值电阻，R'是滑动变阻器。

中考物理总复习《欧姆定律—电路故障》专项测试题及答案一、选择题1．如图所示，在“练习使用滑动变阻器”的实验中，下列说法正确的是（）A．闭合开关前，将滑片调到最左端，可起到保护电路的作用B．闭合开关后，发现小灯泡不亮，此电路一定有故障C．闭合开关后，将滑片向左调，可观察到灯泡逐渐变亮，电流表示数逐渐变大D．闭合开关后，将滑片向右调，可观察到灯泡逐渐变暗，电流表示数逐渐变大2．如图所示的电路中，电源电压不变，闭合开关0短路，下列分析正确的是（）A．电压表示数接近电源电压B．移动滑动变阻器的滑片，灯泡亮度不变C．排除故障后，要使电流表示数变大，应向左移动滑动变阻器的滑片D．排除故障后，向右移动滑动变阻器的滑片，电压表与电流表的示数之比变大3．如图所示的电路中，电源电压保持不变。

闭合开关，两电表均有示数，一会儿后，两电表仍有示数，且其中一个电表示数变小，另一个电表示数不变，下列说法正确的是（）A．电路故障为定值电阻断路B．电路故障为滑动变阻器短路C．排除故障后，滑片向左移动，两表示数均变小D．排除故障后，滑片向左移动，整个电路的总电阻变大4．如图，电源电压不变。

闭合开关，发现灯泡不亮，电流表无示数，电压表有示数且等于电源电压。

排除故障后，滑动变阻器的滑片P向左移动，下列分析正确的是（）A．灯泡不亮是因为滑动变阻器阻值过大B．灯泡不亮是因为灯泡短路C．排除故障后，滑片P向左移动，灯泡变亮D．排除故障后，滑片P向左移动，电流表和电压表示数均变小5．在如图所示电路中，电源电压保持不变闭合开关S电路正常工作。

过了一会，两电表示数一个变大，一个变小，则对电路故障的分析正确的是（）A．灯L可能短路B．灯L可能开路C．电阻R一定开路D．电阻R可能短路6．如图所示，电源电压6V，当开关闭合时，甲、乙两小灯泡都不发光，电路只有一处故障。

用电压表测得U ab=0，U ac=6V，U bd=6V，U cd=0，则（）A．甲灯灯丝断了B．乙灯灯丝断了C．滑动变阻器R被短接了D．滑动变阻器R断开了7．在如图所示的伏安法测电阻实验中，闭合开关S，小明发现电流表有示数，但示数较小，小灯泡不亮。

可编辑修改精选全文完整版物理欧姆定律专题练习(及答案)含解析一、欧姆定律选择题1．在综合实践活动课上，小明把一只用半导体材料制成的电阻R x与滑动变阻器R串联接在电压恒为6V的电路中，如图甲所示．闭合开关，滑动变阻器的滑片P由a端向b端移动的过程中，电流表和电压表示数变化情况如图乙所示，针对该实验过程，下列结果正确的是（）A. R x是定值电阻，其阻值为6ΩB. 电路消耗的最小功率为0.6WC. 滑动变阻器的最大阻值为50ΩD. 当P从a端移向b端时，R x的阻值变大【答案】 B【解析】【解答】由电路图可知，电阻R x与滑动变阻器R串联，电压表测滑动变阻器两端的电压；当滑动变阻器的滑片P位于a端，滑动变阻器接入电路的阻值最大，电路总电阻最大，电路中的电流最小，由图象可知，最小电流I最小=0.1A，电路消耗的功率最小：P最小=UI最小=6V×0.1A=0.6W，故B正确.当电路中的电流最小时，对应电压表示数U滑=4.5V，由欧姆定律得，滑动变阻器的最大阻值：，故C错误.根据串联电路电压规律可知，电阻R x两端的电压：Ux=U-U滑=6V-5.0V=1V，此时R x的阻值：当滑动变阻器的滑片P位于b端，滑动变阻器接入电路的阻值为零，电路总电阻最小，电路中的电流最大，由图象可知，最大电流I最大=1.0A，则电阻R x两端的电压：U x′=U=6V，此时R x的值由上述可知，R x不是定值电阻，故A错误.当P从a端移向b端时，R x的阻值变小，故D错误.故答案为：B.【分析】分析电路图确定滑动变阻器和R x的连接方式及电压表所测的电压，分析出滑片在a端和b端时滑动变阻器应用的阻值，由图象乙确定出对应的电流值，由欧姆定律和电功率的公式进行计算即可解答.2．有两只分别标有”6V3W“和”9V3W“的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A. L1和L2正常工作时的电流一样大B. L1和L2串联在一起同时使用时，两灯一样亮C. L1和L2并联在一起同时使用时，两灯消耗的功率一样大D. 将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光【答案】D【解析】【解答】解：A．由P=UI可得，两灯泡正常发光时的电流分别为：I1= = =0.5A，I2= = = A，所以两灯泡正常发光时的电流不一样，故A错误；B．由P=UI= 可得，两灯泡的电阻分别为：R1= = =12Ω，R2= = =27Ω，两灯泡串联时通过的电流相等，但灯泡的电阻不同，由P=I2R可知，两灯泡的实际功率不相等，亮度不同，故B错误；C．L1和L2并联在一起同时使用时，它们两端的电压相等，但灯泡的电阻不同，由P= 可知，两灯泡消耗的电功率不相等，故C错误；D．将L1串联在一个12Ω的电阻时，电路中的总电阻R总=R1+R=12Ω+12Ω=24Ω，电路中的电流I= = =0.5A，因电路中的电流和灯泡L1正常发光时的电流相等，所以L1能正常发光，故D正确．故选D．【分析】（1）灯泡正常发光时的电压和额定电压相等，根据P=UI求出两灯泡的正常发光时的电流，然后比较两者的关系；（2）根据P=UI= 求出两灯泡的电阻，根据串联电路的电流特点和P=I2R比较两灯泡的实际功率关系，实际功率大的灯泡较亮；（3）L1和L2并联在一起同时使用时，它们两端的电压相等，根据P= 比较两灯泡消耗的电功率关系；（4）将L1串联在一个12Ω的电阻时，根据电阻的串联和欧姆定律求出电路中的电流，然后与灯泡L1正常发光时的电流相比较判断其是否能正常发光．3．如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响．下列说法正确的是（）A. 小灯泡变亮B. 电流表示数变大C. 电压表示数变小D. 电路的总功率不变【答案】D【解析】【解答】解：因电压表的内阻很大、在电路中相当于断路，所以，滑片移动时，接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，由I= 可知，电路中的电流不变，即电流表的示数不变，故B错误；因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，灯泡的实际功率不变，亮暗不变，故A错误；由P=UI可知，电路的总功率不变，故D正确；当滑片P向左移动时，电压表并联部分的电阻变大，由U=IR可知，电压表的示数变大，故C错误．故选D．【分析】根据电压表的内阻很大、在电路中相当于断路可知滑片移动时接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，进一步判断亮暗的变化，根据P=UI可知电路总功率的变化，根据滑片的移动可知滑片右侧部分电阻的变化，根据欧姆定律可知电压表示数的变化．4．对于某一确定的导体，影响该导体电流大小的物理量是（）A. 通电时间B. 电荷量C. 电压D. 质量【答案】 C【解析】【解答】解：（1）由欧姆定律可知，对于某一导体，通过导体的电流与导体两端的电压成正比，所以对于某一确定的导体，通过导体电流大小决定于导体两端的电压，故C正确；（2）导体电阻和电压决定了通过导体的电流大小，即在一定时间内通过导体横截面的电荷量的多少，电流的大小与质量无关，故ABD错误．故选C．【分析】对于某一导体，电阻一定，通过导体的电流与导体两端的电压成正比，据此分析选择．5．在如图所示电路中，电源电压相同且不变，电路元件均完好，电流表A1的示数比A2大，下列方案中有可能使两电流表示数相同的有（）方案：①用一个更小的电阻替换R3②将如图（a）中的R2与（b）中的R1互换③用一个更大的电阻替换R2④将如图（a）中的R1与（b）中的R3互换A. 0个B. 1个C. 2个D. 3个【答案】C【解析】【解答】a图R1、R2并联，电流表A1在干路上，b图R1、R3串联，电源电压相同且不变，电流表A1的示数比A2大，要使两电流表示数相同，可以减小A1的示数或者增大A2的示数，根据欧姆定律可知，可以用一个更小的电阻替换R3或者用一个更大的电阻替换R2，故①③符合题意；因R1、R2、R3的大小未知，故②④不确定。

初三物理欧姆定律测试卷(带答案)一、选择题（共18道总分36分）1、小明同学为了探究电流跟电阻的关系，在如图所示的情况下，将A、B两点间10Ω的电阻更换为20Ω的电阻，闭合开关后，下一步的操作应当是（）A．记录电流表和电压表的示数B．将滑动变阻器滑片向右移动C．将滑动变阻器滑片向左移动D．适当增加电池的节数2、有两只定值电阻Ra和Rb，各自的电流与电压关系如图4中的A、B。

则（）A．若将它们串联接在电源两端，Ra的电流是Rb的2倍B．若将它们并联接在电源两端，Ra的电压是Rb的2倍C．若将它们串联接在电源两端，Ra的电功率是Rb的2倍D．若将它们并联接在电源两端，Ra的电功率是Rb的2倍3、在如图所示的电路中,电源电压不变。

闭合开关S后,灯L1、L2都发光；一段时间后,其中一灯突然熄灭,而电流表、电压表的示数都不变,则产生这一现象的原因可能是（）A.灯L1短路B.灯L2短路C.灯L1断路D.灯L2断路4、下列图象中，能正确表示定值电阻上的电流与两端电压关系的是（）A．B．C．D．5、右图是新型节能应急台灯电路示意图，台灯充好电后，使用时可通过调节滑动变阻器接入电路的阻值R改变灯泡的亮度，假定电源电压、灯泡电阻不变，则灯泡两端电压U随R变化的图象是6、如图所示的电路，电源电压保持不变，R为定值电阻。

下列说法正确的是（）A．开关闭合前，电压表和电流表均无示数B．开关闭合后，滑片P向右移动的过程中，电压表的示数变大C．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值不变D．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的乘积变大7、如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（）A．电流表A示数变大，电压表V示数变大1示数变小，电压表V示数变小B．电流表A2C．电压表V示数与电流表A示数比值不变1D．电压表V示数与电流表A示数比值不变28、在做"探究电流与电阻的关系"实验中，小翔连接了如图所示的电路。

初三物理欧姆定律测试卷(带答案)一、选择题（共18道总分36分）1、某同学按照如图所示的电路测定小灯泡的电功率，闭合开关S后，他观察到小灯泡不发光，但电流表、电压表指针都有偏转．以下判断正确的是（）A．灯泡短路B．灯泡的灯丝断了C．灯泡与灯座接触不良D．灯泡的实际功率比额定功率小得多2、某同学做验证欧姆定律的实验时，得出一组数据如下表，根据这组数据可以得出的结论是〔〕A.导体电阻一定时，导体两端电压跟通过导体的电流成正比B.导体电阻一定时，通过导体的电流跟导体两端电压成正比C.导体两端电压一定时，导体的电阻跟导体中的电流成正比D.导体两端电压一定时，通过导体的电流跟导体的电阻成反比3、如图所示，电源电压保持不变。

闭合开关S，在滑动变阻器的滑片由中点向右移动的过程中，下列说法错误的是（）示数变大A．灯泡L的亮度不变B．电流表A1示数变小D．电压表V示数不变C．电流表A2为已知阻值的定值电阻，不能测出未知电阻4、如下图所示的四个电路中，RRx的电路是5、在图1所示的电路中，电源电压保持不变，电键S1、S2均闭合。

当电键S2由闭合到断开时，电路中A.电压表V的示数变小B.电流表A1的示数变大C.电压表V示数与电流表A示数的比值变大D.电压表V示数与电流表A示数的乘积变大6、通过电阻甲、乙的电流与其电阻关系图像如图4所示．下列说法中正确的是( )A．甲、乙都是定值电阻B．当甲、乙并联在电源电压为6V时，干路电流是0.3AC．当甲、乙串联在电路中，电流为0.3A时，电源电压是1 8VD．当通过甲的电流为0.5A时，甲的功率为20W7、如图所示，R1是0至50Ω的滑动变阻器，电流表A1的量程是0至0.6A，A 2量程是0至3A，电阻R2＝3.6Ω，电源电压为9V并保持不变，闭合开关后，为了使两电流表都能正常工作，求变阻器连入电路中的阻值变化范围.8、在图3所示的电路中，电源电压保持不变。

闭合开关S，向左移动滑动变阻器滑片P的过程中，变大的是A．电流表A与A1示数的差值B．电压表V示数与电流表A1示数的比值C．电压表V示数与电流表A1示数的乘积D．电压表V示数与电流表A示数的乘积9、如图所示的电路中，电源电压保持不变。

中考物理总复习《欧姆定律》专项练习题(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、选择题的理解，下列说法中正确的是（）1．对于公式R=UIA．导体的电阻与加在导体两端的电压成正比B．导体的电阻与通过导体的电流成反比C．导体的电阻与加在导体两端的电压成正比，与通过导体的电流成反比D．导体的电阻与加在导体两端的电压、通过导体的电流都无关2．图所示的电路中，电源两端电压保持不变．闭合开关S后，滑动变阻器的滑片P向右移动，下列说法中正确的是（）A．电流表示数变小，电压表示数不变B．电流表示数变大，电压表示数变大C．电流表示数变小，电压表示数变大D．电压表与电流表的示数之比保持不变3．如图为标有“2V”字样的小灯泡 L 与定值电阻 R 的 U-I 图像，若将它们串联接入电路，小灯泡 L 恰好正常发光，由图可知（）A．电源电压为 5V B．定值电阻的阻值为 20ΩC．小灯泡正常发光时的阻值比定值电阻大D．若将它们并联接入 0.5V 的电路中，干路电流为 0.25A 4．如图是一种自动测定油箱内油面高度的装置。

其中R是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆连接，滑杆可以绕固定点转动，则下列说法正确的是（）A．电路中R和R0是并联连接的B．油量表是由电流表改装而成的C．油位越高，通过R0的电流越小D．油位越低，R两端的电压越大5．如图所示，甲图是小灯泡L和电阻R连接电路图，乙图是小灯泡L和电阻R中电流随电压变化的图象，当电流表的示数为0.35A时，此时（）A．灯L的两端的电压为3V B．灯L电阻为8ΩC．R的电阻为10ΩD．R的两端电压为1V6．按图甲所示连接好电路后，闭合开关，电路正常工作，电压表V1和V2的示数均如图乙所示，已知R1的阻值为5Ω。

下列判断正确的是（）A．电源电压为6VB．R2的阻值为25ΩC．将图甲电路改接成图丙电路，R2两端的电压为5VD．将图甲电路改接成图丙电路，经过R1和R2的电流之比为1∶47．用图甲所示电路“探究电流和电阻的关系”的实验，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，变阻器标有“50Ω 1A”字样。

中考物理《欧姆定律》专项练习题(附带答案)一、单选题1．如图所示，甲图是小灯泡L和电阻R连接电路图，乙图是小灯泡L和电阻R中电流随电压变化的图象，当电流表的示数为0.35A时，此时（）A．灯L的两端的电压为3V B．灯L电阻为8ΩC．R的电阻为10ΩD．R的两端电压为1V2．如图是汽车油量表的原理图，它能自动测定汽车油箱内的油量多少。

R是滑动变阻器，油量表相当于电流表，从油量表指针所指的刻度，就可以知道油箱内油量。

R0为定值电阻。

当汽车行驶时，电路中的变化情况正确的（）A．电流表示数变大B．电流表示数变小C．电路中的电阻变小D．电流表示数和电路中的电阻都不变3．下列对欧姆定律公式I= U R的理解中，不正确的是（）A．对某一段导体来说，导体中的电流与这段导体两端的电压成正比B．在相同电压的条件下，不同导体中的电流跟的电阻成反比C．导体中的电流既与导体两端的电压有关，也与导体的电阻有关D．因为电阻是导体本身的一种性质，所以导体中的电流只与导体两端的电压有关4．如图所示，电源电压恒为5V，电压表的量程为“ 0∼3V”，电流表的量程为“ 0∼0.6A”，滑动变阻器的规格为“20Ω 1A”，灯泡标有“3V 1.8W”字样。

闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（）A．滑动变阻器的电阻允许调节的范围是0～20ΩB．电流表示数的变化范围是0.1～0.6AC．电压表示数的变化范围是1V～3VD．灯泡的最小功率是1W5．下列关于欧姆定律（I= UR）说法正确的是（）A．由I= U R可知，当导体电阻R一定时，导体两端电压U跟电流I成正比B．由I= U R可知，当导体两端电压U一定时，导体的电阻R跟电流I成反比C．由I= U R变形可得R= U I，说明导体的电阻跟其两端电压成正比，跟通过它的电流成反比D．由I= U R变形可得R= U I，说明导体的电阻R在数值上等于U跟I的比值，但由于电阻时导体本身的属性，其大小跟U、I无关6．如图所示，R0为定值电阻，闭合开关后，当滑片P在某两点之间滑动时，电流表的示数变化范围是1～2A，电压表的示数变化范围是3～6V，小明通过推算，得出四个结论，其中错误的是（）A．定值电阻R0的阻值为3ΩB．变阻器连入电路的电阻变化范围为1.5～6ΩC．实验中R0两端的电压变化范围为2～4VD．电路消耗的总功率的变化范围为9～18W7．如图所示电路中，电源电压稳定，闭合开关后，使滑动变阻器的滑片P从b端逐渐滑动到a端，当滑动到a端时，小灯泡恰好正常发光，小灯泡的I﹣U关系图象如图所示，下列说法正确的是（）A．电源电压为15V B．小灯泡正常发光时的电阻为3ΩC．小灯泡的额定功率为3W D．滑动变阻器的最大阻值为9Ω8．如题1图所示是电阻甲和乙的I-U图像，下列说法正确的是（）A．电阻乙为定值电阻B．当电阻甲两端电压为2V时，R甲=10ΩC．如题2图所示，当开关闭合，电路电流为0.2A时，电路总电阻是15ΩD．如题3图所示，当开关闭合，电源电压为2V时，电路总电流为0.4A9．已知甲、乙两灯的额定电压均为6V，如图是甲、乙两灯电流随其两端电压变化的曲线．现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光．并保证电路安全，则电路的工作电流和电源电压最大分别是()A．0.5A 9 V B．1.5 A 12 VC．1.5 A 8 V D．0.5 A 8 V10．小明将酒精气体传感器、电阻R与电压表组成如图所示电路，闭合开关，将传感器逐渐靠近装有酒精的杯口上方，发现电压表示数逐渐增大，此过程中（）A．通过传感器的电流逐渐减小B．传感器两端的电压逐渐增大C．传感器的电阻逐渐减小D．传感器的电阻逐渐增大11．在图的电路中，电源电压保持不变，电键S由断开到闭合，关于电压表V1与电压表V2示数的变化情况判断正确的是（）A．V1 表的示数变大，V2表的示数变大B．V1表的示数变小，V2表的示数变大C．V1 表的示数变小，V2 表的示数变小D．V1表的示数变大，V2 表的示数变小12．如图所示电路中，电源电压不变，闭合开关S1、S2，两灯都发光。

【物理】初三物理欧姆定律题20套(带答案)一、欧姆定律选择题1．如图所示，电源电压保持不变，闭合开关S，下列说法正确的是（）A. 向右移动滑片P，电压表V1的示数变小B. 向右移动滑片P，电压表V2的示数变小C. 向左移动滑片P，电流表A的示数变大D. 向左移动滑片P，电压表V1与电流表A的示数比值不变【答案】 D【解析】【解答】解：由图可知，闭合开关S，两电阻串联，电流表测电路中电流，V1测R2两端电压，V2测总电压，电源电压保持不变，所以滑片移动中V2的示数不变，故B错误；滑片向右移动时，R1连入阻值变小，根据串联电路的分压原理知，R2分得电压增大，即V1示数变大，故A错误；滑片向左移动时，R1连入阻值变大，电路的总电阻变大，由欧姆定律可知电路中电流变小，故C错误；由欧姆定律可知，电压表V1与电流表A的示数比值大小等于R2的阻值，所以两表比值不变，故D正确．故选D．【分析】闭合开关，两电阻串联，电流表测电路中电流，V1测R2两端电压，V2测总电压．根据滑片移动方向判断R1连入阻值变化，从而知电路的电阻变化，由串联电路特点和欧姆定律电表示数变化以及V1与A的示数比值变化情况．本题考查了电路的动态分析，涉及到欧姆定律的应用，会把电压表V1与电流表示数的比值转化为R2的阻值处理是关键．2．如图甲，R1为定值电阻，R p为滑动变阻器，闭合开关，R p的滑片从一端移动到另一端，得到电压与电流图像如图乙，下列说法正确的是（）A. 电源电压为3V，R1阻值为18ΩB. 电路消耗的最小功率为0.2WC. 当R p总阻值的接入电路时，它与定值电阻消耗的功率之比为6：5D. 当电流为0.4A时，R1与R p连入电路的阻值之比为1:2【答案】 C【解析】【解答】A.据乙图可知，当滑片滑到最左端时，此时电流最大为0.6A，电阻R 1两端的电压是3V，因此电源电压U 总=3V；电阻R 1的阻值为：，故A错误；B.据乙图可知，电路的最小电流为0.2A，那么电路消耗的最小功率为：P总=U总I总=3V×0.2=0.6W，故B错误；C.当滑片滑到最右端时，变阻器全部使用，此时电流最小为0.2A，这时的总电阻为：；那么滑动变阻器的最大阻值为：R P=R总-R1=15Ω-5Ω=10Ω；当R p总阻值的接入电路时，它与定值电阻消耗的功率之比：，故C正确；D.当电流为0.4A时，总电阻；滑动变阻器接入的电阻为：R P=R总-R1=7.5Ω-5Ω=2.5Ω；R1与R p连入电路的阻值之比：，故D错误。

九年级物理欧姆定律题20套(带答案)一、欧姆定律选择题1．如图所示，N是悬挂在弹簧测力计下的条形磁铁，B是螺线管。

闭合开关S，待弹簧测力计示数稳定后，将变阻器尺的滑片缓慢向右滑动，在此过程中下列说法正确的是（）A. V表示数变大，A表示数变大B. V表示数变大，A表示数变小C. 弹簧测力计示数变小D. 弹簧测力计示数变大【答案】 C【解析】【解答】A、由电路图可知,R0与R串联,电压表测R两端的电压,电流表测电路中的电流,将变阻器R的滑片缓慢向右移动时,变阻器接入电路中的电阻变小,电路中的总电阻变小由I=U/R 可知,电路中的电流变大,即电流表的示数变大,A不符合题意；B、由U=IR可知,R0两端的电压变大,因串联电路中总电压等于各分电压之和,所以,R两端的电压变小,即电压表的示数变小,B不符合题意；C、由图可知,电流由螺线管的下方流入,则由右手螺旋定则可知螺线管上端为N极,下端为S 极,因螺线管的上端与磁铁的下端为同名磁极,相互排斥,且电路中的电流增大,所以,螺线管与磁铁之间的斥力增大,弹簧测力计示数变小,C符合题意；D、由C的分析可知，D不符合题意；故答案为：C【分析】（1）当变阻器R的滑片缓慢向右移动,滑动变阻器接入电路的电阻变小,根据欧姆定律和串联电路电压的特点可知电路电流表和电压表示数的变化；（2）影响电磁铁磁性强弱的因素有:电流的大小、线圈的匝数、有无铁芯.线圈的匝数一定,电流越大磁性越强；（3）运用安培定则判断通电螺线管的极性；（4）磁极间的相互作用:同名磁极相互排斥,异名磁极相互吸引；2．如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（）A. 甲、乙两元件的电流与电压都成正比B. 乙元件是一个定值电阻且阻值大小为10ΩC. 甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.3AD. 甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W【答案】 C【解析】【解答】解：AB、由图象可知，乙元件中电流与两端电压图象不是过原点直线，说明乙元件的电流与电压不成正比，即乙的电阻不是定值，故A、B错误；C、甲、乙并联在2V电源时，甲和乙电压都为2V，由图象可知，I甲=0.1A，I乙=0.2A，故干路电流I=I甲+I乙=0.1A+0.2A=0.3A，故C正确；D、甲、乙串联在电路中时，当电路电流为0.2A时，甲和乙电流都为0.2A，由图可知U甲=4V，所以甲的功率P甲=U甲I甲=4V×0.2A=0.8W，故D错误．故选C．【分析】（1）根据欧姆定律可知，电阻一定时，通过电阻的电流与两端的电压成正比，据此分析图象甲乙电阻的变化；（2）根据并联电路的电压特点结合图象读出对应的电流，再根据并联电路的电流特点得出干路电流；（3）根据串联电路的电流特点读出图象中对应的电压，根据P=UI计算甲的功率．3．我国刑法规定，从201年5月1日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示．当接通电源时，下列说法正确的是（）A. 当酒精浓度减小时，R的阻值减少B. 当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C. 当酒精浓度增大时，电压表的示数变大D. 当酒精浓度增大时，电流表的示数变小【答案】 C【解析】【解答】解：根据图象可知酒精气体的浓度越小传感器的电阻越大，故A错误；由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压，所以电压表的示数与电流表的示数的比值为定值电阻的阻值，它是不变的，故B错误；由题知，酒精气体传感器的电阻随酒精气体浓度的增大而减小，测试到的酒精气体浓度越大，酒精气体传感器的电阻越小，根据欧姆定律可知，电路电流越大，定值电阻两端的电压越大，即电压表示数越大；故C 正确；当酒精气体浓度增大时，酒精气体传感器的电阻减小，根据欧姆定律可知，电阻减小，电路电流增大，电流表示数增大，故D错误．故选C．【分析】由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压；根据图象可知酒精气体的浓度越小传感器的电阻越大，由欧姆定律可知电路中的电流的变化、定值电阻两端电压的变化，再由串联电路的电压特点可知传感器两端的电压变化．4．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。

初三物理欧姆定律试题答案及解析1.如图所示，R1＝20Ω，R2＝60Ω，R3＝40Ω，电源电压恒定。

若S1闭合，S2断开时，电流表的示数为0.6A。

求：(1)电源的电压是多少？(2)当S1和S2均断开时，电流表的示数是多少？R1两端的电压是多少？(3)当S1和S2均闭合时，电流表的示数是多少？【答案】(1)24V (2)0.4A 8V (3)1A【解析】(1)当S1闭合，S2断开时，R1被短路，R2被断路，电路中只有R3；等效电路如图甲所示。

故电源电压：U＝IR3＝0.6A×40Ω＝24V(2)当S1和S2均断开时，电路为R1和R2的串联，等效电路如图乙所示。

故电路中电流：A因为串联电路中电流处处相等，故R1两端的电压U1＝I1R1＝0.4A×20Ω＝8V(3)当S1和S2均闭合时，R1被短路，电路变为R2和R3的并联，等效电路如图丙所示。

电路的总电阻Ω电流表测量干路电流，故A2.(2013山东东营中考)某同学在探究串联电路电流规律的实验中，按图接好电路，闭合开关后，发现灯L1、L2都不发光，电流表示数为零。

他用电压表分别接到电流表、灯L1、灯L2两端测量电压，发现电流表、灯L1两端电压均为零，灯L2两端电压不为零。

电路的故障可能是( )A．电流表断路B．灯L1断路C．灯L2断路D．灯L2短路【答案】C【解析】电流表断路，整个电路断路，灯泡都不亮，电流表无示数，电压表测L2两端电压也不会有示数，不合题意；灯L1断路，当用电压表测量时，电压表会有示数，不合题意；灯L2断路，当用电压表测量时，电压表与电路串联，电压表有示数，符合题意；灯L2短路，则电路中有电流，灯L1会亮，电流表有示数，不合题意。

3.通过人体电流过大会危及人的生命安全．两手间电阻约为2kΩ；穿干燥胶鞋时，手与地间电阻约为800kΩ．如果分别加220V电压，则前一种情况通过人体的电流约为后一种的（）A．2倍B．400倍C．220倍D．800倍【答案】B【解析】电压一定时，通过导体的电流与导体的电阻成反比，故电流之比为：800kΩ︰2kΩ＝400︰1．4.有一种电子元件，通过它的电流与它两端的电压关系图象如图所示，则下列说法正确的是（）A．这种电子元件在电路中是一个定值电阻B．通过它的电流与它两端的电压成正比C．通过它的电流与它两端的电压成反比D．当它两端的电压为0.2V时，它的电阻几乎为无穷大【答案】D【解析】从图象上可以看出，当它两端的电压为0.2V时，几乎没有电流流过，由欧姆定律知，它的电阻几乎为无穷大．5.图甲所示，当开关S从2转换到1时，电流表和电压表对应的示数如图乙所示，由图甲和图乙中的信息可知，电源电压是________V，电阻R2的阻值是________Ω，电阻R2的I—U图象是丙中的________（选填“a”或“b”）．【答案】6 20 a【解析】当开关S接触2时，两电阻串联在电路中，当开关S转换到1时，只有电阻R1接入电路，此时电压表示数即为电源电压，结合乙图可以看出电源电压为6V；当两电阻串联时，电阻R1两端的电压为2V，电流为0.2A，所以电阻R2两端的电压为U2＝U－U1＝6V－2V＝4V，所以电阻；从图丙上可以看出，当电压为4V时，a对应的电流为0.2A，b对应的电流为0.4A，所以电阻R2的I—U图象是丙图中的a．6.实验室有以下器材：电源电压未知的一块蓄电池，一块电压表，最大阻值为R的滑动变阻器一个，开关一个，导线若干．请你利用上述器材设计一个实验测量出未知电阻Rx的阻值．（1）在方框中画出你设计的实验电路图．（2）试将实验的主要步骤补充完整，并写出需要测量的物理量，实验的主要步骤有：A．根据电路图按正确方法连接实物，检查无误后，闭合开关S．B．_________________________________________________________________________．C．_________________________________________________________________________．D．整理实验器材．（3）利用所测量的物理量和已知量R0，推导出Rx的表达式为Rx＝________________．【答案】（1）电路如图所示（2）B．把滑动变阻器的滑片移动到a端，读出电压表的示数U源C．把滑动变阻器的滑片移动到b端，读出电压表的示数Ux（3）【解析】我们已知滑动变阻器的最大电阻为R，也就是说它全部接入电路时，可以把它看做一个“阻值为R的定值电阻”，由欧姆定律可知求出通过它的电流还缺一个条件：变阻器两端的电压U源－Ux，则电路中的电流，进而可求出待测电阻Rx的阻值．7.（2013山东日照）如图所示的电路中，电源电压不变，电阻R1的阻值为20Ω．当断开开关S1和S2，闭合开关S3时，电流表的示数为0.50A；当断开开关S2，闭合开关S1、S3时，电流表的示数为0.90A．求：（1）电阻R2的阻值．（2）断开开关S1和S3，闭合开关S2时，加在电阻R1两端的电压．【答案】（1）25Ω （2）4.4V【解析】（1）当断开开关S1和S2，闭合开关S3时，电路中只有电阻R1，而I1＝0.50A，R1＝20Ω，故电源电压为：U＝I1R1＝0.50A×20Ω＝10V．断开开关S2，闭合开关S1和S3时，电阻R1和R2并联，电流表测量的是干路中的总电流，而I＝0.90A，故通过电阻R2的电流为：I2＝I－I1＝0.90A－0.50A＝0.40A，电阻R2的阻值为：．（2）断开开关S1和S3，闭合开关S2时，电阻R1和R2串联，电路中的总电阻为：R＝R1＋R2＝20Ω＋25Ω＝45Ω，电路中的电流为：；则电阻R1两端的电压为：．8.小明同学探究小灯泡的电阻是否固定不变的实验中，电路图如图所示，灯丝的电阻约为10Ω，小灯泡的、额定电压为2．5V，电源电压恒为4V。
