高炉出铁口炮泥的损毁机理和铁口的操作与维护

第２４卷第５期２００５年１０月髂钦ＩＲＯＮＭＡＫＩＮＧＶ０１．２４，Ｎｏ．５０ｃｔｏｂｅｒ２００５高炉铁口操作与维护孟巍郑文玉刘明祥于君成（北台钢铁集团有限责任公司）（新疆八一钢铁集团有限责任公司）（承德钢铁集团有限公司）（三峡工业设计研究院）摘要对高炉铁口操作和维护中的若干问题进行分析。

认为提高铁口深度合格率是高炉铁口操作与维护的关键，一要控制好铁口的角度、深度、直线度、口径准确度、正点率、出铁均匀率；二要选择合理的开口机、泥炮、钻头和钻杆；三要确保炮泥质量。

关键词高炉铁口铁口深度合格率开口机１概述高炉铁口区域是炉缸内最薄弱环节之一，科学合理地维护好铁口是炉前操作的重要工作。

近年来，随着我国高炉大型化、现代化进程加快，冶炼强度的提高，给炉前操作提出了许多新要求。

笔者认为，高炉铁口的操作与维护，首先，要完成好７项炉前操作指标——即铁口深度，角度，直线度，孔道均匀度，出铁正点率，放净渣、铁，出铁均匀率；其次，要使用结构先进的泥炮和开口机，并能科学合理地操作，匹配合理的钻头钻杆，定期更换修补泥套；第三，确保炮泥质量。

只要满足上述要求，高炉铁口的操作与维护就能提高到一个新水平，这对降低铁口维护量，提高炉前工作效率，降低生产成本以及延长炉底炉缸寿命都是十分有利的。

２提高铁口深度合格率炉前７项操作指标中，最重要的是铁口深度合格率。

铁口深度合格率是铁口深度合格次数与实际出铁次数之比。

影响铁口深度合格率的原因很多，客观分析主要有以下几个方面。

２．１铁口深度合理的铁口深度是出净渣、铁的有效保障。

铁口深度是指铁口至泥包外壳的实际厚度。

要保证有效铁口深度要做好以下几点：①要稳定铁口角度；②有渣口的高炉要放净上渣；③要保证铁口（孔道）直线度；④要稳定打泥时间，保证打泥量，防止漏泥跑泥；⑤提高炮泥质量；⑥选择结构合理的泥炮、开口机；⑦要提高炉前工操作维护水平；⑧科学合理地配置钻头钻杆。

合理的铁口深度一般是炉缸原内衬加炉壳厚度的１．２～１．５倍。

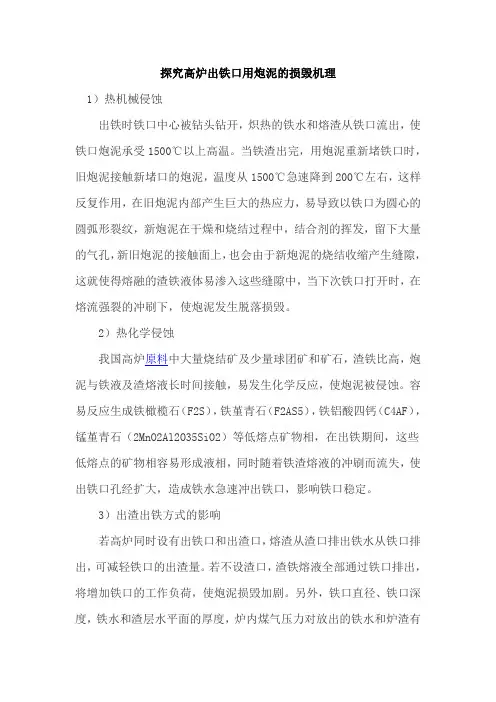

探究高炉出铁口用炮泥的损毁机理1）热机械侵蚀出铁时铁口中心被钻头钻开，炽热的铁水和熔渣从铁口流出，使铁口炮泥承受1500℃以上高温。

当铁渣出完，用炮泥重新堵铁口时，旧炮泥接触新堵口的炮泥，温度从1500℃急速降到200℃左右，这样反复作用，在旧炮泥内部产生巨大的热应力，易导致以铁口为圆心的圆弧形裂纹，新炮泥在干燥和烧结过程中，结合剂的挥发，留下大量的气孔，新旧炮泥的接触面上，也会由于新炮泥的烧结收缩产生缝隙，这就使得熔融的渣铁液体易渗入这些缝隙中，当下次铁口打开时，在熔流强裂的冲刷下，使炮泥发生脱落损毁。

2）热化学侵蚀我国高炉原料中大量烧结矿及少量球团矿和矿石，渣铁比高，炮泥与铁液及渣熔液长时间接触，易发生化学反应，使炮泥被侵蚀。

容易反应生成铁橄榄石（F2S），铁堇青石（F2AS5），铁铝酸四钙（C4AF），锰堇青石（2MnO2Al2O35SiO2）等低熔点矿物相，在出铁期间，这些低熔点的矿物相容易形成液相，同时随着铁渣熔液的冲刷而流失，使出铁口孔经扩大，造成铁水急速冲出铁口，影响铁口稳定。

3）出渣出铁方式的影响若高炉同时设有出铁口和出渣口，熔渣从渣口排出铁水从铁口排出，可减轻铁口的出渣量。

若不设渣口，渣铁熔液全部通过铁口排出，将增加铁口的工作负荷，使炮泥损毁加剧。

另外，铁口直径、铁口深度，铁水和渣层水平面的厚度，炉内煤气压力对放出的铁水和炉渣有直接的影响。

稳定操作，获得较长时间出铁，避免出铁量急剧增加时减少磨损非常重要，这些都与炮泥的性能有直接关系，炮泥优良的抗渣铁冲刷及耐侵蚀性能可以减少出铁口直径及铁口深度的快速恶化，保证高炉安全顺利。

4）出铁次数的影响高炉出铁次数少，炮泥在铁口内烧结完全，有利于铁口的维护。

出铁次数多，出铁间隔时间短，炮泥在铁口内烧结不完全，结构强度低，炮泥抗渣铁化学侵蚀和机械冲刷性能变差，潮铁口，浅铁口经常出现，铁口不能见渣，经常跑大流，只能放风或拉风出铁，影响高炉的安全生产。

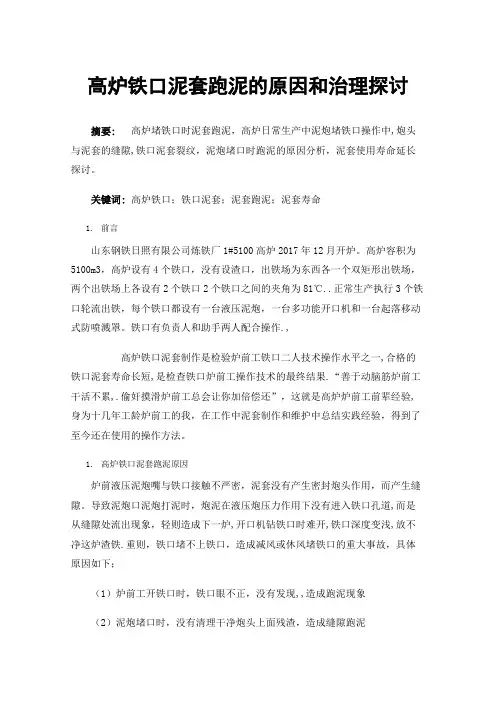

高炉铁口泥套跑泥的原因和治理探讨摘要:高炉堵铁口时泥套跑泥，高炉日常生产中泥炮堵铁口操作中,炮头与泥套的缝隙,铁口泥套裂纹，泥炮堵口时跑泥的原因分析，泥套使用寿命延长探讨。

关键词:高炉铁口；铁口泥套；泥套跑泥；泥套寿命1.前言山东钢铁日照有限公司炼铁厂1#5100高炉2017年12月开炉。

高炉容积为5100m3，高炉设有4个铁口，没有设渣口，出铁场为东西各一个双矩形出铁场，两个出铁场上各设有2个铁口2个铁口之间的夹角为81℃..正常生产执行3个铁口轮流出铁，每个铁口都设有一台液压泥炮，一台多功能开口机和一台起落移动式防喷溅罩。

铁口有负责人和助手两人配合操作.,高炉铁口泥套制作是检验炉前工铁口二人技术操作水平之一,合格的铁口泥套寿命长短,是检查铁口炉前工操作技术的最终结果.“善于动脑筋炉前工干活不累,.偷奸摸滑炉前工总会让你加倍偿还”，这就是高炉炉前工前辈经验,身为十几年工龄炉前工的我，在工作中泥套制作和维护中总结实践经验，得到了至今还在使用的操作方法。

1.高炉铁口泥套跑泥原因炉前液压泥炮嘴与铁口接触不严密，泥套没有产生密封炮头作用，而产生缝隙。

导致泥炮口泥炮打泥时，炮泥在液压炮压力作用下没有进入铁口孔道,而是从缝隙处流出现象，轻则造成下一炉,开口机钻铁口时难开,铁口深度变浅,放不净这炉渣铁.重则，铁口堵不上铁口，造成减风或休风堵铁口的重大事故，具体原因如下；（1）炉前工开铁口时，铁口眼不正，没有发现,,造成跑泥现象（2）泥炮堵口时，没有清理干净炮头上面残渣，造成缝隙跑泥（3）铁口出净渣铁前，没有及时清理好泥套内残渣，产生缝隙跑泥现象（4）开铁口前, 没有确认泥炮炮头与泥套严密性，造成跑泥现象（5）炉前工堵铁口时，液压泥炮油压不足，压力达不到，轻则跑泥，严重时烧坏炮头，堵不上铁口事故。

（6）炉前工堵铁口前清理残渣，破坏泥套密封性，造成跑泥现象3.高炉泥套制作工具首先,使用旧钻杆,炮头直径大10mm圆盘,五个钻头和丝头,旧钻杆焊接在圆盘中心,距离钻杆前端200mm.,,炮头直径为长度写十字,十字中心与圆盘中心重合,,十字中心和四个方向末端焊接好丝头,安装好钻头,组成泥套清理工具,保证人身安全,减少劳动强度,节省人工清理时间.4泥套浇注步骤（1）提前检查泥套浇注料是否有板结,杂物,等,出现后禁止使用,更换新浇注料.（2）检查开口机和液压炮是否正对铁口中心（3）使用开口机和泥套角膜器,,钻铁口300----500mm.,抠成内大外小的喇叭状空腔,用压缩空气吹扫干净,禁止打水降温.（4）铁口泥套浇注料使用时,要搅拌均匀,水分控制在5-6%,手抓成团即可.入（5）将混合好浇注料填入掏好铁口孔道内, 料面略高于铁口保护板.（6）浇注料填好后,炮头安装泥套压试实模具,泥炮压实铁口泥套时膜具接触浇注料面要涂抹黄油,,有利于30-50分钟顺利退炮,拆卸泥套模具.保证泥套完整成型,密封良好.（7）拆卸模具完毕后,自然干燥20--30分钟.然后,用小火烘烤30分钟.防止水份急剧挥发,铁口泥套出现裂纹,蹦暴,产生缺埙现象.（8）在开铁口出铁前必须用大火加风烘烤30分钟以上,用开口机钻出铁口眼,确认泥炮与铁口泥套良好密封性.校正泥跑和铁口中心线位置,（9）泥套制作流程图1.铁口泥套日常维护铁口泥套在日常生产中,跑泥是泥套维护最难的障碍,铁口出铁时,渣铁侵蚀,喷溅,磨埙,以及泥炮堵铁口时,固体渣铁垫炮头,造成堵铁口跑泥.现象.总结以下治理措施;（1）随时保证铁口框整洁.禁止打水（2）开铁口前后,确任开口机,泥炮是否对正铁口中心线,及时校正机械偏差（3）确保泥套完好无缺和接触面密闭良好（4）开铁口前,泥掏周围铺垫好细沙,有利于清理残渣,保护泥套（5）堵铁口前,清理干净泥套周围残渣,杜绝垫炮现象出现（6）堵铁口时,操作严格按照操作规程,杜绝座炮和泥炮压不到位现象1.总结（1）泥套使用寿命长短,充分体现铁口工作炉前操作水平高低,及时校正机械偏差,操作时严谨,保持铁口区域清洁.及时调整机械操作方法,合理保养和维护泥套合格率.（2）泥套合格率增加,减少制作泥套频率,降低炉前工劳动强度,提高铁口合格率,有利于高炉顺行,稳产,节能,降耗。

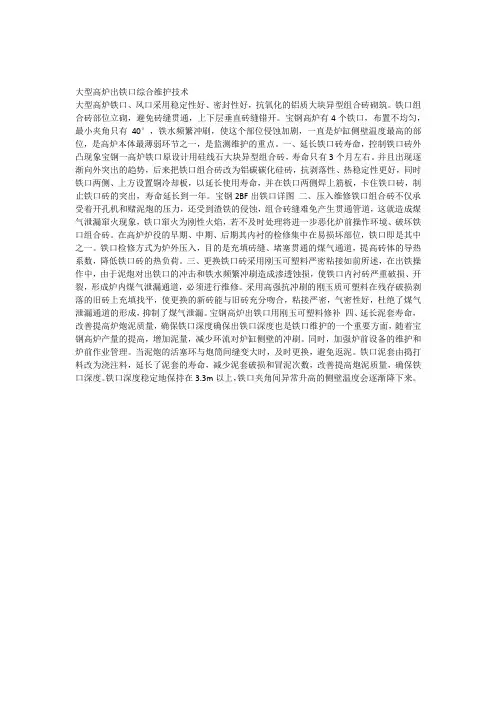

大型高炉出铁口综合维护技术大型高炉铁口、风口采用稳定性好、密封性好，抗氧化的铝质大块异型组合砖砌筑。

铁口组合砖部位立砌，避免砖缝贯通，上下层垂直砖缝错开。

宝钢高炉有4个铁口，布置不均匀，最小夹角只有40°，铁水频繁冲刷，使这个部位侵蚀加剧，一直是炉缸侧壁温度最高的部位，是高炉本体最薄弱环节之一，是监测维护的重点。

一、延长铁口砖寿命，控制铁口砖外凸现象宝钢一高炉铁口原设计用硅线石大块异型组合砖，寿命只有3个月左右。

并且出现逐渐向外突出的趋势，后来把铁口组合砖改为铝碳碳化硅砖，抗剥落性、热稳定性更好，同时铁口两侧、上方设置铜冷却板，以延长使用寿命，并在铁口两侧焊上筋板，卡住铁口砖，制止铁口砖的突出，寿命延长到一年。

宝钢2BF出铁口详图二、压入维修铁口组合砖不仅承受着开孔机和赌泥炮的压力，还受到渣铁的侵蚀，组合砖缝难免产生贯通管道，这就造成煤气泄漏窜火现象，铁口窜火为刚性火焰，若不及时处理将进一步恶化炉前操作环境、破坏铁口组合砖。

在高炉炉役的早期、中期、后期其内衬的检修集中在易损坏部位，铁口即是其中之一。

铁口检修方式为炉外压入，目的是充填砖缝、堵塞贯通的煤气通道，提高砖体的导热系数，降低铁口砖的热负荷。

三、更换铁口砖采用刚玉可塑料严密粘接如前所述，在出铁操作中，由于泥炮对出铁口的冲击和铁水频繁冲刷造成渗透蚀损，使铁口内衬砖严重破损、开裂，形成炉内煤气泄漏通道，必须进行维修。

采用高强抗冲刷的刚玉质可塑料在残存破损剥落的旧砖上充填找平，使更换的新砖能与旧砖充分吻合，粘接严密，气密性好，杜绝了煤气泄漏通道的形成，抑制了煤气泄漏。

宝钢高炉出铁口用刚玉可塑料修补四、延长泥套寿命，改善提高炉炮泥质量，确保铁口深度确保出铁口深度也是铁口维护的一个重要方面，随着宝钢高炉产量的提高，增加泥量，减少环流对炉缸侧壁的冲刷。

同时，加强炉前设备的维护和炉前作业管理。

当泥炮的活塞环与炮筒间缝变大时，及时更换，避免返泥。

编号：AQ-Lw-01464( 安全论文)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑浅谈高炉出铁口用炮泥的发展与存在的问题Discussion on the development and existing problems of stemming for blast furnace taphole浅谈高炉出铁口用炮泥的发展与存在的问题备注：加强安全教育培训，是确保企业生产安全的重要举措，也是培育安全生产文化之路。

安全事故的发生，除了员工安全意识淡薄是其根源外，还有一个重要的原因是员工的自觉安全行为规范缺失、自我防范能力不强。

随着高炉向长寿命、强化冶炼和大型化方向发展，作为高炉出铁口使用的耐火材料－炮泥在材质与质量方面不断地改进和提高，已从单纯的消耗性耐火材料转向功能性耐火材料。

炮泥的性能对于铁口的维护有着非常重要的作用，为了满足高炉安全生产的要求，国内外的科技工作者和工程技术人员对炮泥进行了多方面的攻关，如提高原材料的纯度以降低炮泥内杂质的含量，以不同的有机结合剂代替水拌和炮泥料以改善炮泥的结合性，在炮泥内添加新的功能材料以改善炮泥的抗渣铁侵蚀性和冲刷性等，所有这些都为改善炉前的作业环境、减轻工人的劳动强度起到了积极的作用。

目前国内的大型高炉用炮泥始终存在较多的问题，但从2003年起，北京科技大学研制开发新型无水炮泥，通过使用北京科技大学自主开发的耐火原料－氮化硅铁，同时对炮泥的生产工艺进行系统的研究，解决了以往大型高炉用炮泥使用上的缺陷，使大型高炉用无水炮泥的使用性能取得了突破性的提高，最大限度地满足大型高炉的冶炼要求和寿命要求，为延长高炉寿命打下了坚实的基础。

高炉出铁口用炮泥的损毁机理1热机械侵蚀出铁时铁口中心被钻头钻开，炽热的铁水和熔渣从铁口流出，使铁口炮泥承受1500℃以上高温。

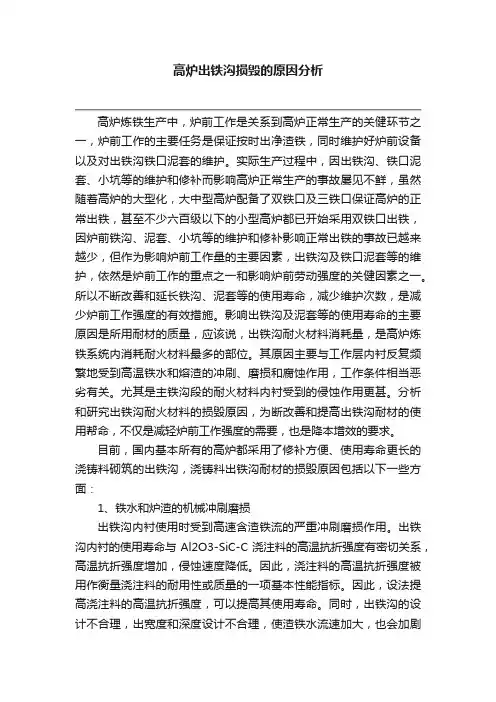

高炉出铁沟损毁的原因分析高炉炼铁生产中，炉前工作是关系到高炉正常生产的关健环节之一，炉前工作的主要任务是保证按时出净渣铁，同时维护好炉前设备以及对出铁沟铁口泥套的维护。

实际生产过程中，因出铁沟、铁口泥套、小坑等的维护和修补而影响高炉正常生产的事故屡见不鲜，虽然随着高炉的大型化，大中型高炉配备了双铁口及三铁口保证高炉的正常出铁，甚至不少六百级以下的小型高炉都已开始采用双铁口出铁，因炉前铁沟、泥套、小坑等的维护和修补影响正常出铁的事故已越来越少，但作为影响炉前工作量的主要因素，出铁沟及铁口泥套等的维护，依然是炉前工作的重点之一和影响炉前劳动强度的关健因素之一。

所以不断改善和延长铁沟、泥套等的使用寿命，减少维护次数，是减少炉前工作强度的有效措施。

影响出铁沟及泥套等的使用寿命的主要原因是所用耐材的质量，应该说，出铁沟耐火材料消耗量，是高炉炼铁系统内消耗耐火材料最多的部位。

其原因主要与工作层内衬反复频繁地受到高温铁水和熔渣的冲刷、磨损和腐蚀作用，工作条件相当恶劣有关。

尤其是主铁沟段的耐火材料内衬受到的侵蚀作用更甚。

分析和研究出铁沟耐火材料的损毁原因，为断改善和提高出铁沟耐材的使用帮命，不仅是减轻炉前工作强度的需要，也是降本增效的要求。

目前，国内基本所有的高炉都采用了修补方便、使用寿命更长的浇铸料砌筑的出铁沟，浇铸料出铁沟耐材的损毁原因包括以下一些方面：1、铁水和炉渣的机械冲刷磨损出铁沟内衬使用时受到高速含渣铁流的严重冲刷磨损作用。

出铁沟内衬的使用寿命与Al2O3-SiC-C浇注料的高温抗折强度有密切关系，高温抗折强度增加，侵蚀速度降低。

因此，浇注料的高温抗折强度被用作衡量浇注料的耐用性或质量的一项基本性能指标。

因此，设法提高浇注料的高温抗折强度，可以提高其使用寿命。

同时，出铁沟的设计不合理，出宽度和深度设计不合理，使渣铁水流速加大，也会加剧渣铁水对出铁沟内衬的冲刷，出铁沟弯度不合理，也会加剧在弯度区域的冲刷，缩短此处内衬的寿命。

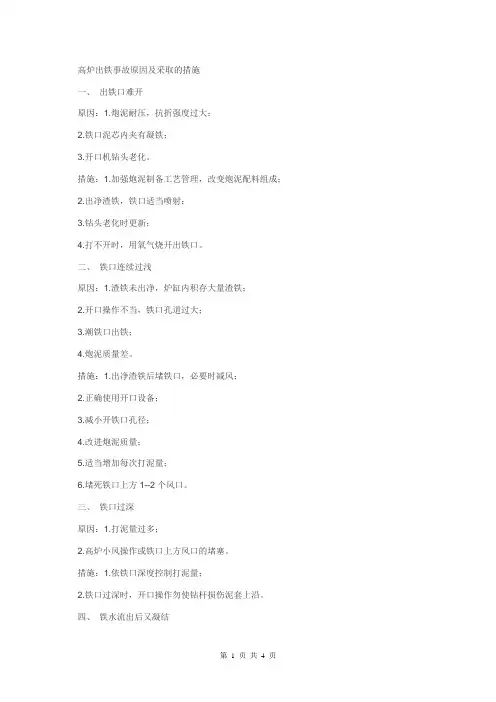

高炉出铁事故原因及采取的措施一、出铁口难开原因：1.炮泥耐压，抗折强度过大；2.铁口泥芯内夹有凝铁；3.开口机钻头老化。

措施：1.加强炮泥制备工艺管理，改变炮泥配料组成；2.出净渣铁，铁口适当喷射；3.钻头老化时更新；4.打不开时，用氧气烧开出铁口。

二、铁口连续过浅原因：1.渣铁未出净，炉缸内积存大量渣铁；2.开口操作不当，铁口孔道过大；3.潮铁口出铁；4.炮泥质量差。

措施：1.出净渣铁后堵铁口，必要时减风；2.正确使用开口设备；3.减小开铁口孔径；4.改进炮泥质量；5.适当增加每次打泥量；6.堵死铁口上方1--2个风口。

三、铁口过深原因：1.打泥量过多；2.高炉小风操作或铁口上方风口的堵塞。

措施：1.依铁口深度控制打泥量；2.铁口过深时，开口操作勿使钻杆损伤泥套上沿。

四、铁水流出后又凝结原因：1.炉温低；2.铁口深开口孔径小，没有完全打开出铁口；3.捅铁口时，粘钎子将铁口凝结。

措施：1.提高炉温；2.铁口过深应控制打泥量；3.开口孔径适宜，有小流铁及时用软铁棍捅开铁口；4.凝结后及时用氧气烧穿。

五、出铁放炮原因：1.铁口堵泥没有烘干、潮湿；2.冷却设备漏水。

措施：1.烤干后出铁；2.使用无水炮泥；3.加强设备检查，发现漏水时及时堵炮，休风更换冷却设备。

六、出铁跑大流、跑焦炭原因：1.上次未出净，或本次晚点出铁，渣铁量多；2.铁口深度过浅；3.铁口孔径过大；4.潮铁口出铁；5.炉况不顺，铁前憋压或悬浮；6.炮泥质量差与泥包的脱落；7.冶炼强度高，焦炭质量差、块度小、炉热。

措施：1.铁口浅时，开口孔径小，严禁钻漏；2.炉前做好各种准备工作出铁；3.抓好正点出铁率，出铁流大，适当减风；4.改善炮泥质量，加强对铁口泥包的维护。

七、封不住铁口原因：1.泥套破损，烧坏炮头；2.泥炮故障，不能顺利打泥；3.堵口时，铁口前凝渣抗炮。

措施：1.开口时钻头应对准出铁口中心；2.捅出铁口时，于铁口前架横梁；3.堵口前清理铁口前凝渣；4.时刻保持铁口泥套完好，铁中发现泥套损坏，应减风或休风堵铁口。

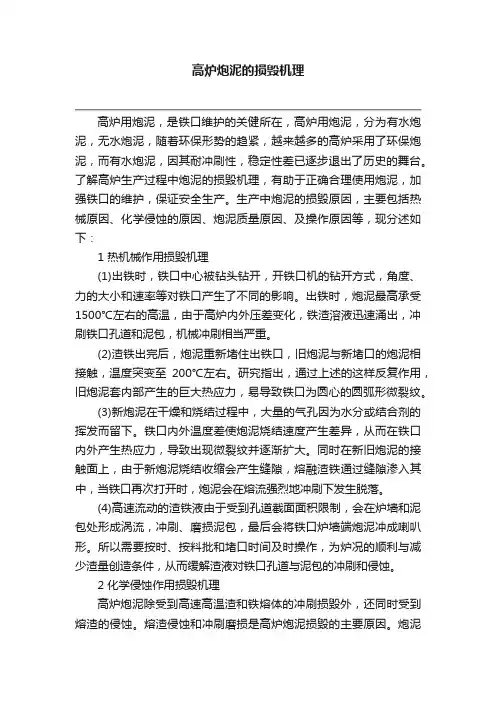

高炉炮泥的损毁机理高炉用炮泥，是铁口维护的关健所在，高炉用炮泥，分为有水炮泥，无水炮泥，随着环保形势的趋紧，越来越多的高炉采用了环保炮泥，而有水炮泥，因其耐冲刷性，稳定性差已逐步退出了历史的舞台。

了解高炉生产过程中炮泥的损毁机理，有助于正确合理使用炮泥，加强铁口的维护，保证安全生产。

生产中炮泥的损毁原因，主要包括热械原因、化学侵蚀的原因、炮泥质量原因、及操作原因等，现分述如下：1 热机械作用损毁机理(1)出铁时，铁口中心被钻头钻开，开铁口机的钻开方式，角度、力的大小和速率等对铁口产生了不同的影响。

出铁时，炮泥最高承受1500℃左右的高温，由于高炉内外压差变化，铁渣溶液迅速涌出，冲刷铁口孔道和泥包，机械冲刷相当严重。

(2)渣铁出完后，炮泥重新堵住出铁口，旧炮泥与新堵口的炮泥相接触，温度突变至200℃左右。

研究指出，通过上述的这样反复作用，旧炮泥套内部产生的巨大热应力，易导致铁口为圆心的圆弧形微裂纹。

(3)新炮泥在干燥和烧结过程中，大量的气孔因为水分或结合剂的挥发而留下。

铁口内外温度差使炮泥烧结速度产生差异，从而在铁口内外产生热应力，导致出现微裂纹并逐渐扩大。

同时在新旧炮泥的接触面上，由于新炮泥烧结收缩会产生缝隙，熔融渣铁通过缝隙渗入其中，当铁口再次打开时，炮泥会在熔流强烈地冲刷下发生脱落。

(4)高速流动的渣铁液由于受到孔道截面面积限制，会在炉墙和泥包处形成涡流，冲刷、磨损泥包，最后会将铁口炉墙端炮泥冲成喇叭形。

所以需要按时、按料批和堵口时间及时操作，为炉况的顺利与减少渣量创造条件，从而缓解渣液对铁口孔道与泥包的冲刷和侵蚀。

2 化学侵蚀作用损毁机理高炉炮泥除受到高速高温渣和铁熔体的冲刷损毁外，还同时受到熔渣的侵蚀。

熔渣侵蚀和冲刷磨损是高炉炮泥损毁的主要原因。

炮泥中含有TiO2、Fe2O3、CaO、MgO等多种氧化物杂质，炉渣中也含有SiO2、CaO、Al2O3、MgO、MnO、FeO、CaS 等多种成份，出铁期间，炮泥与熔渣长时间接触，发生化学反应，侵蚀炮泥。

高炉铁口的维护与操作(江苏淮钢集团炼铁厂)摘要：本文介绍了维护和操作高炉出铁口的方法及生产中的注意事项。

关键词：高炉铁口维护操作1 概述铁口经常受到高温渣铁的侵蚀和冲刷，是高炉的薄弱环节。

所以铁口的维护工作便成为高炉生产中的大事，它与能否正常生产、能否长寿高产息息相关。

俗话说“铁口怕渣、渣口怕铁”，铁口的好坏往往影响炉子的寿命。

下面就铁口的维护谈一点粗浅的看法。

2 筑炉时铁口的构造为了加厚铁口部分的炉衬，炉缸特意砌成一个上小下大的截锥体，以利于保护铁口，为了巩固铁口周围炉壳，在铁口周围安装了铁口框架。

3 生产时铁口的构造在正常生产时，铁口部位的炉衬一部分已被渣铁侵蚀，在生产中借堵口泥形成的所谓“泥包”来代替此部位炉衬，并使此部位的炉缸厚度达到设计规定的厚度。

泥包接近炉衬部分主要由堵口泥形成，而接近炉内部分是堵口泥中夹杂大量焦炭。

4 必须保持铁口的正常深度为了保证安全生产，高炉铁口深度最低也要等于铁口部位的炉缸厚度，一般应比铁口部位炉缸厚度深0.1～0.3m，根据标准设计，100～120m3高炉的铁口深度为1.1～1.3m。

5 必须保持适当的铁口角度开炉初期，炉底还没有受到侵蚀时，铁口角度只要保持0°～2°就可以了，随着炉底侵蚀深度的增加，铁口角度也相应增加，经过一段时间之后，炉底侵蚀减弱，炉底温度也基本稳定下来。

在这一阶段铁口角度一般保持在7°～12°为适宜，只有在停炉大修时才加大到15°～17°。

在日常生产中要固定一定的铁口角度，三班统一按固定角度开铁口，不得任意改变，只有统一认为需要改变时，才可以用新的角度来操作。

如果任意改变铁口角度，就等于改变了死铁层厚度，这对维护炉底不利，更重要的是将使泥包中已经固定下来的出铁孔遭到破坏，使泥包强度降低，造成泥包崩坏，易发生铁口事故。

6 必须烤干铁口泥包中的潮泥含有很多水份，不烤干铁口，潮泥中的水份受到高温铁水的加热而急剧汽化，这不但会发生出铁时的“喷溅”现象危及人身安全，同时由于蒸汽压力过大，也会将泥包震塌，从而使铁口突然变浅。

高炉出铁事故原因及处理措施1出铁口难开1.1原因：炮泥耐压、抗折强度过大，铁口泥蕊有凝铁，开口机钻头老化。

1.2措施：加强炮泥质量，出净渣铁适当喷吹，钻头老化及时更新，打不开铁口时，及时烧铁口。

2铁口连续过浅2.1原因：渣铁出不净；炉缸内储存大量渣铁；开口操作不当；孔道过大；焖炮操作；潮湿铁口出铁；炮泥质量差。

2.2措施：出净渣铁，正确合理使用开口机，减小孔径，改善炮泥质量，适当增加泥量，必要时堵铁口上方1-2个风口。

3铁水流出后凝结3.1原因：炉温低，铁口深开口孔小，没有完全捅开铁口，捅铁口时粘杆后将铁口凝结。

3.2措施：提高炉温，铁口控制泥量，开口孔径适宜，有少量流铁及时捅开，铁凝结后及时烧穿。

4出铁口放炮4.1原因：铁口堵泥没有烤干，潮湿，冷却设备漏水。

4.2措施：烤干后出铁，使用无水炮泥，加强设备检查，发现漏水及时堵口，休风后更换冷却设备。

铁炮大流1原因：上次未出净，本次晚点渣量多，铁口深度过浅；钻漏铁口孔径大，潮湿，铁口出铁；炉况不顺铁前憋压或悬料，炮泥质量差与泥包脱落；冶炼强度高，焦炭质量差。

2措施：铁口浅，开口孔径小些，严禁钻漏；炉前做好各种准备工作出铁，强抓正点率，铁流大适当减风，改善泥质，加强铁口泥包的维护。

6封不住铁口6.1原因：泥套损坏，烧坏炮头，泥炮故障，打泥不顺利，堵口时铁口前凝渣顶炮。

6.2措施：开口钻头对准铁口中心，捅铁口时防止捅坏泥套；堵口时清理干净铁口旁渣铁，保持铁口泥套完好，铁中发现铁口泥套坏及时采取上炮或减风堵口。

7退炮时渣铁跟出7.1原因：铁口过浅，渣铁连续未出净；退炮时间早，炮泥结焦性能差。

7.2措施：退炮不宜过早，当铁口浅而渣铁连续未出净时，更要延长退炮时间。

8铁口自行漏铁8.1原因：铁口过浅渣铁连续未出净，炮泥质量差；炉内风压高，炉缸工作活跃，上次铁未出净即堵口。

8.2措施：在渣铁未出净，铁口浅情况下延长退炮时间；如渣铁出不净可减风控制，提高泥质，保持泥套完好。

关于高炉出铁口泥包形成与维护方面的研究高新运贾广顺杜敏庆李丙来肖海龙(济钢集团有限公司炼铁厂，济南 250101)摘 要本文通过长期的炉前操作实践，结合具体感受认识，着重进行了高炉铁口（即高炉出铁口）泥包形成原理以及打泥操作控制和合理打泥量计算方法进行了研究，同时也对一些基本概念进行了定义，但没有涉及炮泥质量和炮泥成分等问题，单纯旨在提高炉前操作人员基本知识水平和操作技能，引导炉前操作人员在保证铁口合理深度前提下节约使用炮泥，降低炉前生产成本，减少环境污染。

关键词 高炉铁口泥包打泥量Research of Maintenancing on the Clay Pack Used inIron Notch of BFGao Xinyun Jia Guangshun Du Minqing Li Binglai Xiao Hailong(Ironmaking plant of Jigang Group Co., Ltd., Jinan, 250101)Abstract The emphasis on the iron notch the clay pack in principle, operator control and a reasonable amount calculated in the field of study, does not involve the quality and the composition of the gunmud, to improve the operating personnel basic knowledge and skills and improve the operating personnel to ensure the proper depth of the economy in the use of the gunmud and reduce the production costs and reduce environmental pollution.Key words iron notch, clay pack, the mud volume1 引言业内人士知道高炉铁口是高炉的关键部位，主导炼铁厂命运的产品——铁水都要从高炉铁口排出，铁口工作状态的好坏不仅决定炼铁厂指标和效益，而且还能够决定高炉一代炉役的长短。

2000m高炉铁口损坏原因及处理预防措施3牛卫军李卫东陈泉(安阳钢铁股份有限公司)摘要安钢两座2000m高炉铁口近期相继出现烧坏铁口框架，铁口区域炉壳损坏，危及铁口区冷却壁，影响铁口安全和高炉长寿生产。

通过分析原因，妥善处理，制定实施预防铁口损坏的措施，效果较好。

关键词高炉铁口处理预防措施3CAUSE ANALYSIS AND TREATMENT AND PREVENTION ON THE DAMAGED FRAME OF3IRON NOTCH OF 2000m BF IN ANYANG STEELNiu Wunjun Li Wweidong Chen Quan(Anyang Iron &Steel Srock Co.,Ltd)ABSTRACT The frame of iron notch of the two 2000m BF in ANYANG steel were damaged in recent times one after the other,at the same time ,that caused of the furnace shell burning_out in tap hole area,not only imperiling the cooling wall in tap hole area,but also harming the safty and life on iron notch.According to reason analysis and handling properly,we worked out the measures to protect the frame of iron hole from being damaged. KEY WORDS blast furnace iron notch prevention 30 前言安钢两座2000m级高炉近年来陆续投产，通过三年多的生产，炉前积累了丰富的经验，但在2008年后相继出现了铁口框架烧坏,同时造成铁口区域炉壳及冷却壁的损坏。

2019年第 1 期2019 年 3 月昆钢6号高炉铁口操作与维护实践唐学毅（昆钢本部炼铁厂）摘　要针对6号高炉铁口冒泥频繁，铁口开穿率和深度合格率低等一系列问题，通过采取对炮嘴进行改进、进一步提高炮泥质量、提高操作人员的操作技能，加强对设备的维护和小改小革等措施，有效控制了铁口冒泥频繁，铁口开穿率和深度合格率低等问题，保证了高炉生产的正常进行。

关键词 炉前 铁口操作 铁口维护1 前言昆钢6号高炉设计炉容2 000 m3，配置无料钟炉顶，纯水密闭循环冷却系统，密集式铜冷板、全冷却板炉体冷却及炉缸双层炉壳水套冷却结构等先进工艺装备，设有3个铁口，一备两用。

2012年以来，受钢铁产能过剩、市场需求低迷以及原燃料价格上涨双重影响，公司持续处于严重亏损。

为求生存，公司决定对高炉炉料结构进行调整，逐步退出价格较高的进口矿，大量使用贫杂矿、钒钛矿。

由于矿石品位下降，高炉渣比升高增加了铁口负荷，铁口受渣铁的流动冲刷和化学侵蚀越来越严重，冒泥次数明显增加，导致铁口深度不稳定，开穿率下降，渣铁出不净，给铁口维护工作带来了很大的困难，影响高炉长期的稳定顺行。

表 1 近段时期（2016年4月-2017年4月）6号高炉铁口开穿率情况日期开铁口次数（次）开穿次数（次）开穿率 （%）2016年4月34227480.17 2016年5月32727383.49 2016年6月34727679.54 2016年7月36529981.92 2016年8月36731385.29 2016年9月31726683.91 2016年10月32826580.79 2016年11月35830484.92 2016年12月35431087.57 2017年1月36331285.95 2017年2月30326085.81 2017年3月34230589.18 2017年4月35832288.662 当前炉前操作的难点（1）堵口时频繁冒泥，铁口深度得不到保障导致渣铁出不净，高炉憋风频繁。
