光的反射、平面镜成像、光的折射、透镜作图专题

作图题图能够形象、直观地反映物理过程和物理现象，揭示事物之间的联系，有助于加深学生对物理现象的理解和认识.作图能提高学生的作图技能，培养学生的空间想象能力和利用图分析解决问题的能力.作图题是中考物理试题中的基本题型，一般是根据题目的要求，作出相应的图像和图线.主要是检查学生运用基本概念和规律进行作图的能力.题型之一光学作图题光学作图题主要包括光的直线传播、光的反射和折射、平面镜成像、透镜对光线的作用等.在近年的中考试题中，光学作图题已成为热点考查的内容之一.作图注意事项：（1）要借助工具作图，作图一定要规范.（2）是实际光线画实线，不是实际光线画虚线.（3）光线要带箭头，光线与光线之间要连接好，不要断开.（4）作光的反射或折射光路图时，应先在入射点作出法线（虚线），然后根据反射角与入射角或折射角与入射角的关系作出光线.透镜的作图要熟记三条特殊光线.1.光的反射作图（2014·广州模拟）一圆形蓄水池装满水，水面与地面相平，在池的中心正上方B处悬挂着一盏灯，一人站在岸边，设A处为人眼，作出灯发出的光经过水面反射后进入人眼的反射光线.（保留辅助线）光的反射作图要点：a.物、像关于平面镜对称；b.平面镜是物点和像点连线的垂直平分线；c.反射角等于入射角，法线是反射光线和入射光线夹角的角平分线，且法线与镜面垂直，平面镜成像时，所有反射光线的反向延长线一定经过镜后的像.2.光的折射作图（2013·咸宁）如图所示，两条入射光线（或延长线）分别过凹透镜的光心O和焦点F，分别画出经过凹透镜折射后的光线.凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴.②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点.③过光心的光线经凹透镜折射后传播方向不改变.1.（2014·曲靖）在图中画出光线经平面镜后的反射光线.2.（2014·遵义）小云家在装修房子时，为了美观，在客厅的天花板上安装了一块平面镜，如图所示.请在图中画出物体AB在平面镜中所成的像.3.（2013·辽阳）一条光线射到水面后发生反射和折射，反射光线OA如图所示，请画出入射光线和折射光线的大致方向.4.（2014·南充）如图所示，一束光从直角三角形玻璃砖AB面垂直射入，并从玻璃砖AC 面射出，请画出光束进入玻璃砖和离开玻璃砖后的光线.5.（2014·荆州）将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中传播并最后射出水面的光路图.(不考虑光在水面处的反射)6.（2014·衡阳）如图所示，一束与水平面成30°夹角的太阳光径平面镜反射后竖直射入井中，在图中画出反射光线和平面镜的位置.7.（2014·菏泽）在如图所示的光路图中，分别填入合适的透镜.8.（2013·营口）完成图中的光路图.9.（2014·凉山）如图所示，已知凸透镜的一条折射光线和一条入射光线，请你对应画出它们的入射光线和折射光线.10.（2014·云南）请根据近视眼的成因和矫正方法，在如图所示的方框内画出矫正所需的透镜并完成光路图.11.（2014·兰州）根据凸透镜的成像规律，请在图中作出物体通过凸透镜所成的像.12.（2014·聊城）如图所示，请画出发光点S经凸透镜后的出射光线，并确定发光点S 的像点S′.13.（2014·杭州）如图为发光点S和竖直放置的平面镜的位置情况，在图中用光路图作出发光点S的像点S′.14.（2013·哈尔滨）在碗底放一枚硬币S，向碗里倒水后，会观察到“硬币”上升，如图所示.请将眼睛看到硬币像S′的光路图补充完整.光学作图题答案例1例2针对训练1.2.3.4.5.6.7.8.9.10.11.12.13.14.力学作图题力学作图是中考的常考题型，此类题难度虽然较低，但也会因作图不规范等原因造成失分.考查的内容包括力的示意图作图、杠杆的作图、滑轮组的组装.１.画力的示意图（2014¡¤福州）在图中画出南瓜受到重力G的示意图.画力的示意图时，首先找准受力物体；其次明确要画的力、力的三要素；最后根据力的示意图画法规范作图.2.画杠杆的示意图（2014¡¤滨州）如图所示为钓鱼竿钓鱼的示意图，O为支点，F1表示手对钓鱼竿的作用力，F2表示鱼线对钓鱼竿的拉力，请在图中画出力F1、F2的力臂L1、L2.画力臂时可遵循一下顺序：①先在杠杆示意图上确定出支点；②画出动力作用线和阻力作用线；③最后从支点向力的作用线引垂线.3.组装滑轮组（2013¡¤揭阳）用滑轮组拉出陷入泥中的汽车.在图中画出最省力的绳子绕法.滑轮组绕线时要遵循“偶定奇动”的绕线原则，确定绳子段数的方法有三种：第一种是最省力的绕线，是指从动滑轮上开始绕线；第二种是根据s与h 的关系确定出作用在动滑轮绳子的段数，然后再按照“偶定奇动”的绕线原则进行绕线；第三种是根据F与G的关系确定出作用在动滑轮上绳子的段数，再按照“偶定奇动”的绕线原则进行绕线.1.（2014¡¤自贡）如图所示，物体A在斜面上匀速滑下，请画出物体A所受力的示意图.2.（2014¡¤成都）图中，小球和杠杆都处于静止状态，请作出小球所受重力及线AB对杠杆的拉力的示意图.3.（2014¡¤德阳）如图所示，重为G的小球静止在水中，请画出小球的受力示意图.4.（2014¡¤连云港）如图所示，一箱子放在水平向右匀速行驶的汽车上，请画出箱子受力的示意图.5.（2014¡¤凉山）如图所示的杠杆中，已知动力F1和阻力臂L2，请你作出动力臂L1和阻力F2.6.（2014¡¤遂宁）曲杆可绕固定点O转动，在一个最小的拉力F的作用下，在如图所示位置保持静止，请在图中作出：①拉力F的力臂和拉力F的示意图；②物体所受重力的示意图.7.（2014¡¤酒泉）如图所示是日常生活中常用的一款指甲刀，手柄CBA是___________（填“省力”或“费力”）杠杆，请在图中画出作用在A点的力F的力臂.8.（2014¡¤广州）如图是手臂的简化图，手托住重物时，肌肉对前臂的拉力沿图中ab线. （1）在图中画出重物对手的压力；（2）画出肌肉对前臂的拉力方向；（3）画出拉力的力臂.9. 如图是用羊角锤拔钉子的情景.请画出动力F1的力臂L1和羊角锤所受阻力F2的示意图.10. 用如图所示的滑轮组提升重物，要求绳子自由端移动的速度是物体上升速度的2倍，请在图上画出绕线的方法.11.（2014¡¤衡阳）如图所示，某人站在A处通过一根绳子和两个滑轮匀速提起物体B，所用F=100 N，物体B重300 N（不计滑轮重和绳重，不计摩擦），画出滑轮组的绕线.力学作图题答案例3例4例5针对训练1.2.3.4.5.6.7.8.9.10.11.电磁学作图题1.家庭电路的连接（2013·四川）用笔画线代替导线，把图中的三孔插座、电灯及控制电灯的开关接到家庭电路上.连接家庭电路需考虑用电安全.螺丝口灯泡的螺旋套接线柱应接零线，灯尾接线柱应接火线；开关应接在火线端.2.安培定则的运用（2014·宜宾）请利用图中给出的信息，在图中标出电源的正极、小磁针的S极，并用箭头标出磁感线的方向.安培定则共涉及三个方向：电流方向、磁场方向、线圈绕向，已知其中任意两个方向就可以确定第三个的方向.1.（2014·菏泽）根据图示的实物连接图，在方框中画出电路图.2.（2014·泰州）如图是楼梯照明灯的模拟电路.它的要求是，在楼梯的上下两端都能对灯进行控制.请在图上补画连接导线，使之符合这一要求.3.（2013·济宁）小明暑假坐火车去北京，在火车上发现车厢后面有两个厕所，只有当两个厕所的门都关上，车厢指示灯才会发光，指示牌才会显示“厕所有人”字样，提醒旅客两个厕所内都有人.请你把图中各元件符号连接成符合上述要求的电路图.4.（2014·烟台）如图是一个简易“表决器”.“赞成”时，绿灯亮；“反对时”，红灯亮；“弃权”时，绿灯、红灯均不亮.甲、乙是两个与绿灯、红灯相对应的按钮开关，表决时，按下哪个按钮，对应的灯就亮；不按时，两灯均不亮.请画出符合要求的电路图.5.将如图所示的电水壶的3条接线按照安全用电的原则对应连接到插头上.6. 要将一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）安装在新房里如图所示.图甲为实物图，图乙为反面接线示意图.请你帮他将图乙中的电路连接完整，使开关控制电灯，插座又方便其他电器使用.7.（2014·扬州）如图所示，标出磁感线方向和条形磁体的N极.8.（2014·广元）如图所示，如闭合开关，请用箭头符号标出小磁针N极的偏转方向.9.（2014·重庆）根据通电螺线管的南北极，在图中的括号内标出电源的“+”极或“-”极.10.用笔画线，将图中的滑动变阻器连入电路.要求：开关S闭合，滑片P向右滑动时，弹簧测力计的示数变小.11.如图所示，甲、乙两个螺线管靠得很近，串联在同一电路中，请标出螺线管甲的N极和S极.若使两螺线管相互排斥，试在图中画出螺线管乙的绕线方法.12.车辆超载是造成高速公路路面损坏严重的一个重要因素.小明想用压力传感器（当压力达到设定值时，它就接通电路）、电磁继电器，为某大桥设计一个车辆超重的报警装置.当车辆超重时，信号灯就发光.请你在图中为他连接好电路.13.如图是利用太阳能给LED路灯供电的自动控制电路的原理示意图.其中，R是光敏电阻，光敏电阻的阻值R随光照度的增强而减小.白天，通过太阳能电池板与蓄电池回路将太阳能转化为化学能储存在大容量蓄电池内.傍晚，当光照度小于一定值时，通过蓄电池与LED回路，路灯开始工作.请用笔画线将电路原理图连接完整，使工作电路能正常工作（与触点的接线只能接在静触点上，图中已给出静触点D、E、F、G的四根引线，连线不能交叉）.电磁学作图题答案例6例7针对训练1.2.3.5.6.7.8.9.21 / 2211.12.13.22 / 22。

专题：光学作图题第一部分课标与中考要求编考点热课程标准中考要求号度光路图高会画简单的光路图1光的反射（八上P73）高通过实验，探究并了解光的反通过实验，探究并了解光的反射定律射规律2光的折射（八上P81）高探究并了解光的折射现象及其通过探究，了解光的折射规律特点3平面镜光路（八上P77）高知道平面镜成像的特点及应用知道平面镜成像的特点及应用4透镜的光路（八上P90）低认识凸透镜的会聚作用和凹透认识凸透镜的会聚作用和凹透镜的发散作用镜的发散作用第二部分光学作图题【中考分析】光学作图题主要通过作图来考查学生对光的传播规律的掌握程度，主要包括光的直射、反射、折射、平面镜光路、凸凹透镜对光的控制。

河南中考主要考查光的反射、折射和平面镜光路。

作图时，要先明确问题和条件，再借助原理图理解点、线、面、角各作图元素之间的几何关系，理清问题和条件，明确作图的依据和顺序，保留必要的作图痕迹。

线的虚实要分清：光线、界面、实像要用实线，法线、延长线、虚像、辅助线要用虚线。

（一）光的反射和折射【知识链接】1.光的反射定律：“同面”、“两侧”、“等角”、“可逆”，入射光线和反射光线关于法线“对称”。

直射时原路返回，反射角和入射角都是00。

2.光的折射定律：“同面”、“两侧”、“可逆”、“空气中角大” 。

直射时光路不变，折射角和入射角都是00。

3.易错点（1）入射角、反射角、折射角都是光线跟法线的夹角，要学会根据角的大小关系确定光线之间的位置关系。

（2）明确光从哪来，到哪去，发生的是什么现象，问题和条件之间的几何关系如何。

1. 光的反射600角的太阳光（ 2010 河南）如图 3 所示，在 O 点放置一个平面镜，使与水平方向成经 O 点反射后，水平射人窗口P 中。

请你在图中画出平面镜的位置，并标出反射角的度数。

例 1.（ 2016?内江）如图 4 所示，太阳光与水平地面成锐角，小聪想用一个平面镜把太阳光竖直反射到井底，请在图中帮小聪画出平面镜，并在图中标出入射角i 和反射角 r。

2023年3月25日初中物理作业学校:___________姓名：___________班级：___________考号：___________一、作图题1．（2022·江苏盐城·统考中考真题）在图中画出入射光线对应的折射光线。

2．（2022·四川宜宾·统考中考真题）如图，O点为半圆柱玻璃砖横截面的圆心，一束单色光从空气中与界面成30°角斜射到O点，发生了反射和折射，请在图中画出反射光线和折射光线。

3．（2019·广东·中考真题）如图是一束光线从空气中斜射到水面，试作出反射光线和折射光线。

4．（2022·山东滨州·统考中考真题）一条光线从水中斜射入空气中时，其反射光线如图所示。

请在图中画出入射光线、折射光线的大致位置并标出入射角的度数。

5．（2022·广西河池·统考中考真题）如图所示，请完成光线通过透镜后的光路。

6．（2022·广西玉林·统考中考真题）小明同学不注意用眼卫生，造成了高度近视，请在图中画出远处物体发出的两入射光线经他的晶状体折射后对应的光线。

7．（2022·辽宁鞍山·统考中考真题）如图所示，凸透镜的主光轴与水面重合，F是凸透镜的焦点，水中有一平面镜。

一束与水面平行的光线经凸透镜折射后进入水中，再经过水中的平面镜反射后恰好过P点。

请画出：（1）经过凸透镜的折射光线；（2）进入水中的折射光线；（3）经平面镜后的反射光线。

8．（2022·贵州毕节·统考中考真题）如图所示，凸透镜与凹透镜的一个焦点重合，请根据入射光线，画出相应的出射光线。

9．（2022·湖北恩施·统考中考真题）请在图中完成光路图。

10．（2022·辽宁本溪·统考中考真题）用一条光线照射凸透镜，折射光线a恰好经过凸透镜另一侧焦点。

光学作图专题光的反射、平面镜成像、光的折射作图(1)光与平面镜成30°角射在平面镜上，如图1所示， 明反射角的大小.(2)画出图2物体AB 在平面镜M 中所成的像. 2.图中S 是一个点光源，S 发出的哪一条入射光线经过镜面发射后通过点A ,请作出这条入射光线.请在图中画出点光源S 的位置。

5 .如图所示，平面镜前有一点光源S 发出的一束光线被平面镜反射后经过A 点, 请作出该光线的光路图。

6 .如图所示,一束光线在空气和水两种介质的界面上同时发生反射和折射，图中已标出反射光线，请画出折 射光线的大致方向和入射光线.第1页，共6页3.如图所示 光线垂直射入水面，水里有个平面镜，请画出此题的光路图。

4. 如图所示，由点光源S 发出的一束光AB 射到镜面MN 上， CD 是由S 发出的另一束入射光的反射光， 请根据光的反射定律画出它的反射光线，并标 1. 图27.如图所示，根据光的反射定律画出入射光线4。

的反射光线OB，并标出反射角的度数.8.如图所示，一束激光a斜射向半圆形玻璃砖圆心O，结果在屏幕上出现两个光斑，请画出形成两个光斑的光路图。

9. ( 1)图1中入射光线与镜面成30度角，请你完成光路图并标出反射角.(2)钱包掉到了沙发下面，没有手电筒，小明用平面镜反射灯光找到了钱包.图2中已经标出了入射10.如图所示，平面镜前一个发光点S和它的两条光线，请在图中作出S在平面镜中的像，并作出这两条光线的反射光线.11.在图中作出物体AB在平面镜中所成的虚像4/ B/.12.如图所示，S是一个发光点，S,是它在平面镜中成的像，S4是S发出的一条光线，请在图中画出平面镜的位置和S4经平面镜反射后的光线。

13.如图所示，根据平面镜成像的特点在图中请画出缺少的平面镜.14.物体4B放在平面镜前，请在图中画出它经平面镜所成的像。

第2页，共6页15.如图所示，一束光从空气斜射到三棱镜上，请画出三棱镜内的折射光线（大致方向）.16.潭清疑水浅，安全记心间，如图，A是水池底某点，请大致作出光线4。

初中物理专题────光学作图在初中物理中光学作图涉及到四种类型：1、有关光沿直线传播的概念和应用2、光的反射定律和平面镜成像规律的作图及应用3、光的折射定律及透镜的作图和应用4、凸透镜成像规律及其应用［知识点分析］一、光的反射光的反射定律：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角；光的反射中光路是可逆的。

二、光的折射光的折射定律：折射光线与入射光线、法线在同一平面上；折射光线和入射光线分居在法线的两侧；折射角大于、小于或等于入射角；光的折射中光路是可逆的。

光的折射定律的内容、作图、应用及其与光的反射定律的异同。

（1）相同点①折射光线和反射光线都位于入射光线和法线决定的平面内。

②折射光线和反射光线均分居法线的两侧。

③当入射角变化时，折射角和反射角都随之变化。

④在折射和反射现象中，光路都是可逆的。

（2）不同点①反射光线与对应的入射光线在同种介质中；折射光线与对应的入射光线在两种不同介质中，位于界面的两侧。

②反射角等于入射角，但折射角一般不等于入射角，并且当光从空气斜射入其他介质中时，折射角小于入射角，而光从其他介质斜射入空气中时，折射角大于入射角。

三、透镜透镜的分类：凸透镜、凹透镜。

凸透镜：中间厚，边缘薄，有双凸、平凸、凹凸三种，如右图所示；凸透镜对光有会聚作用。

凹透镜：中间薄，边缘厚，有双凹、平凹、凸凹三种，如右图所示；凹透镜对光有发散作用。

凸透镜成像规律：规律1：当物距大于2倍焦距时，则像距在1倍焦距和2倍焦距之间，成倒立、缩小的实像。

此时像距小于物距，像比物小，物像异侧。

应用：照相机、摄像机。

规律2：当物距等于2倍焦距时，则像距也在2倍焦距，成倒立、等大的实像。

此时物距等于像距，像与物大小相等，物像异侧。

规律3：当物距小于2倍焦距、大于1倍焦距时，则像距大于2倍焦距，成倒立、放大的实像。

此时像距大于物距，像比物大，物像异侧。

应用：投影仪、幻灯机、电影放映机。

考点08 光学作图考点解读一、光学作图的考查形式主要有以下五种：1．光的反射2．光的折射3．平面镜成像4．透镜的特殊光线5．凸透镜成像二、光学作图需注意以下几点：1．要借助工具（铅笔和直尺），作图要规范；2．实际光线画实线，不是实际光线（如法线、光线的反向延长线、平面镜所成的像、像与物之间的连线）要画虚线；3．光线要标箭头，同时注意箭头的方向；4．如光源、物点、像点有对应符号、字母的要标上；5．法线与镜面或界面垂直，像与物之间的连线与镜面垂直，垂直要画垂足符号；6．务必记住凸透镜的三条特殊光线，利用特殊光线可以画出凸透镜成像光路图。

三、相关知识点：光线：用一条带箭头的直线表示（箭头代表传播方向，直线代表光沿直线传播）。

光的传播：光在同种均匀介质中沿直线传播。

实像：是一个明亮的区域，因为实像是由实际光线汇聚而成的；影子：是一个阴暗的区域，因为光线透不过去，在不透明物体后面形成的。

1．实像与虚像区别：（1）能不能用光屏承接。

实像能，虚像不能。

（2）是不是由实际光线汇聚而成。

实像是，虚像不是。

（虚像只能用肉眼看到，它是由实际光线的反向延长线交汇而成）（3）像的特点是不是一定是倒立的。

实像是，虚像不是。

2．光的反射反射现象中的术语：一点：入射点O（是指光线射到反射面上的一点）两角：入射角（指入射光线与法线之间的夹角）反射角（指反射光线与法线之间的夹角）三线：入射光线（指射到物体表面的光线）反射光线（指被物体反射出的光线）法线（指垂直于镜面的虚线）反射定律：三线同面，法线居中，两角相等。

即：①反射光线、入射光线和法线在同一平面上；②反射光线、入射光线分居法线的两侧；③反射角等于入射角。

注意因果关系，入射决定了反射，应把反射叙述在前面。

关于光的反射定律，应掌握以下几点：（1）一条反射光射只对应一条入射光线（2）入射光线垂直于反射面时，入射角为0°，反射角为0°，三线重合，但方向相反。

（3）在反射现象中，入射角的取值范围：0°≤入射角<90°，入射角只有在这个范围内，才发生反射现象。

人教版八年级物理上光学作图专题（4套试题）01专题概述)光现象的作图主要包括利用光的反射规律作图、利用光的折射规律作图和平面镜成像的作图．方法技巧：(1)利用光的反射规律作图：①确定(反)入射点；②根据法线与反射面垂直，作出法线，用虚线表示；③根据反射角等于入射角，画出入射光线或反射光线．(2)关于平面镜成像的作图：①从光点引出两条光线，射到平面镜上；②作两条入射光线的法线；③根据反射定律，反射角等于入射角，作反射光线；④作反射光线的反向延.像与物连线跟镜面垂到；③画出像线，最后确定出折射角大还是入射角大，进而画出对应的光线．02专题训练类型1光的反射作图1．(上海中考)在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数．第1题图第2题图2．(自贡中考)如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．3．潜望镜中两块平面镜平行放置且与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路．第3题图第4题图4．小明和小红坐在教室内两个相距不远的座位上，一束阳光照射到教室的一个玻璃窗上，小明说玻璃窗很刺眼，小红却说没感觉到．你认为这种情况可能吗？(请作图说明)类型2平面镜成像作图5．(威海中考)如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜(保留作图痕迹)．第5题图第6题图6．(崇左中考)如图所示，AB、CD是发光点S发出经平面镜反射后的两条光线，请在图中画出光路，确定发光点S的位置和它经平面镜所成的像S′.7．如图所示，O′是O在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB在该平面镜中的像．第7题图第8题图8．(茂名中考)画出图中人眼通过平面镜M看到桌底下球的光路．类型3光的折射作图9．(大连中考)如图所示，一束光从空气斜射到水面上，请画出折射光线．第9题图第10题图10．潭清疑水浅，安全记心间．如图，A是水池底某点，请大致作出光线AO的折射光线以及人从岸上看到A 的像A′.类型4综合提升11．(丹东中考)如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′.请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A.第11题图第12题图12．(河南中考)如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙．请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图．13．(锦州中考)如图所示，水面上方有一发光点A1，水中另有一发光点A2.人在空气中看到A2在水中的位置就是A1在水中的像A的位置，请画出：(1)A1发出的光经水面反射进入人眼的光路图；(2)A2发出的光进入人眼的光路图．第13题图第14题图14．(贵阳中考)用如图甲所示的装置探究光的折射规律时，小晖用激光笔将光从空气斜射入水中，他在光屏上记录下如图乙所示的三条光线，为了便于研究，他还需要再画两条线，请你帮他完成．参考答案小专题(二) 光学作图1. 2. 3. 4. 5.6.或7.8.9.10.11.12.13.14.光现象复习专题训练1.下列现象中，由于光的折射形成的是（B）A．小孩在平面镜中的像B．水中的筷子向上翘C．山羊的影子D．白鹭在水中的倒影2.下列图片中的物理现象与所对应的物理知识相符的是（C）A．手影游戏﹣﹣光的色散B．小孔成像﹣﹣光的折射C．照镜子﹣﹣光的反射D．鱼在哪里﹣﹣光沿直线传播3.下列属于光的折射现象的是（B）A．坐井观天，所见甚小B．从鱼缸侧面看鱼，发现鱼会变大C．“猪八戒”照镜子，里外不是人D．漫步在巴河的滨江大道，看到岸边垂柳在水中的倒影4.下列现象中，属于光的折射现象的是（D）A．小孔成像B．晴天看见“白云在水中飘动”C．奇妙的光纤D．近视的同学戴上眼镜后能看清物体了5.太阳光通过树叶间的空隙照射在地面上形成圆形光斑，这是因为光的（A）A．直线传播B．反射C．折射D．色散6.有关光现象，以下说法正确的是（D）A．阳光透过树叶间的缝隙射到地面上，形成的光斑是倒立的虚像B．游泳池注水后，看上去好像变浅了是由于光的反射形成的C．在平静的湖面上可以看到蓝天白云是由于光的折射形成的D．太阳光经过三棱镜后可以产生彩色光带是光的色散现象7.炎热的夏天，树荫下比太阳下要凉快得多，人们总喜欢在树荫下乘凉．树荫的形成是由于（C）A．光的折射B．光的折射C．光的直线传播D．光的色散8.下列事例及现象中，由光的折射产生的是（B）A．小孔成像实验B．海市蜃楼C．在公路上急转弯处安装的“拐弯镜”能帮助司机提前知道弯道前方的情况D．城市里的一些高楼采用玻璃幕墙进行室外装潢，造成一定程度的“光污染”9.下列四种现象中，由光的直线传播形成的是（D）A．大象在水中的倒影B．太阳光经三棱镜后分解成各种色光C．钢勺在水面处“折断”D．墙上的手影10.如图所示的光现象中，可用光的反射原理解释的是（C）A．墙上手影“孔雀”B．水中“折笔”C．湖面“月影”D．树荫下“光斑”11.日晷仪是古代人们可用来计时的一种工具，通过观察直杆在太阳下的影子所在位置可知道时间，如图．日晷仪计时利用了光的（C）A．反射B．折射C．直线传播D．色散12.人站在平面镜前，当他向平面镜走近时，发生的现象是（A ）A．像不变，像到镜面的距离变小B．像不变，像到镜面的距离不变C．像变大，像到镜面的距离变大D．像变大，像到镜面的距离变小13.下列情景中，属于光的折射现象的是（C ）14.把微小放大以利于观察，这是物理学中一种重要的方法．如图是一种显示微小形变的装置．A为激光笔，B、C 是平面镜，P为台面，未放重物时，激光束反射在屏上的光斑为点D，当把重物N放在台面P上时，台面将发生微小形变，以下说法正确的是（C ）A．平面镜B上的入射角变小，光斑向D点的左侧移动B．平面镜B上的入射角变小，光斑向D点的右侧移动C．平面镜B上的入射角变大，光斑向D点的右侧移动D．平面镜B上的入射角变大，光斑向D点的左侧移动15.取一个大烧杯，里面充以烟雾，倒扣在桌上，用手电筒射出一平行光，要使射入杯中的光束发散，应在杯底放置的器材是（C ）A．平板玻璃B．平面镜C．凹透镜D．凸透镜16.如图所示为一倾斜的平面镜，当你走向平面镜时，下列描述符合事实的是（B ）A．镜中的像变大B．通过平面镜观察到的视野变大C．镜中的像将远离你D．像与你的连线与镜面不垂直17.下列有关光现象的说法正确的是（ C ）A．柳树在水中的倒影是光线折射形成的B．黑色物体能够反射黑光C．光线在电影银幕上发生的是漫反射D．影子是光反射形成的18.示的四种情景，属于光的反射现象的是（C）A．叉鱼B．手影C．看到地上的书D．凸透镜使光线会聚19.如图光现象中，由于光的折射而形成的是（ B ）20.示的四种光现象中，由于光的反射形成的是（C）A．手影B．小孔成像C．桥在水中的倒影D．直的花茎“错位”了21.如图所示为小孔成像的现象，其成像的原因是（ D ）A.光的反射B.光的折射C.光的色散D.光的直线传播22.图所示的现象中，属于光的色散现象的是（ D ）23.一束光从水中斜射入空气中时，发生了反射和折射现象．下列光路图能正确表示这一现象的是（ D ）A．B．C．D．24.晚上，小科在教室里通过窗玻璃看到自己的像，而且室内灯光越亮像就越清晰，下列对该像描述正确的是（ C ）A．所成的像是实像B．室外越亮像就越清晰C．像的形成原因是光的反射D．人越靠近窗玻璃像就越大25.如图所示，光在玻璃和空气的界面CD同时发生了反射和折射，以下说法正确的是（ C ）A．入射角为60°，界面右侧是空气B．折射角为45°，界面右侧是玻璃C．入射角为30°，界面左侧是空气D．折射角为45°，界面左侧是玻璃26.在探究树荫下光斑的综合实践活动中，为了研究孔的大小对光斑形状的影响，小华设计了四种开有不同形状孔的卡片甲，并用另一张卡片乙覆盖在甲上，如图所示。

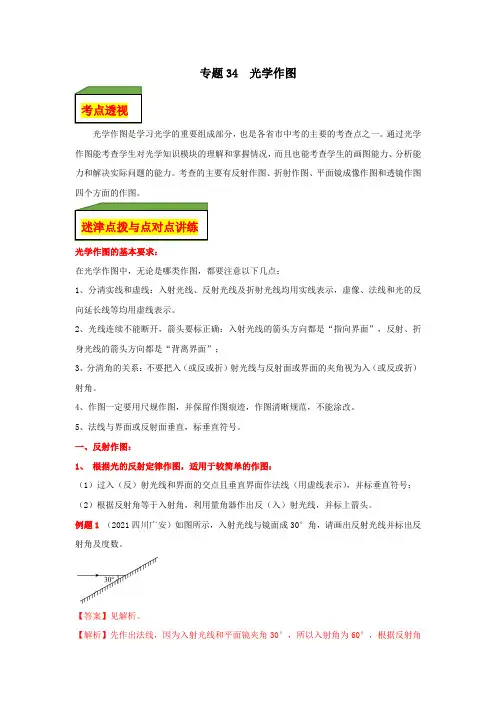

专题34 光学作图光学作图是学习光学的重要组成部分，也是各省市中考的主要的考查点之一。

通过光学作图能考查学生对光学知识模块的理解和掌握情况，而且也能考查学生的画图能力、分析能力和解决实际问题的能力。

考查的主要有反射作图、折射作图、平面镜成像作图和透镜作图四个方面的作图。

光学作图的基本要求：在光学作图中，无论是哪类作图，都要注意以下几点：1、分清实线和虚线：入射光线、反射光线及折射光线均用实线表示，虚像、法线和光的反向延长线等均用虚线表示。

2、光线连续不能断开，箭头要标正确：入射光线的箭头方向都是“指向界面”，反射、折身光线的箭头方向都是“背离界面”；3、分清角的关系：不要把入（或反或折）射光线与反射面或界面的夹角视为入（或反或折）射角。

4、作图一定要用尺规作图，并保留作图痕迹，作图清晰规范，不能涂改。

5、法线与界面或反射面垂直，标垂直符号。

一、反射作图：1、根据光的反射定律作图，适用于较简单的作图：（1）过入（反）射光线和界面的交点且垂直界面作法线（用虚线表示），并标垂直符号；（2）根据反射角等于入射角，利用量角器作出反（入）射光线，并标上箭头。

例题1 （2021四川广安）如图所示，入射光线与镜面成30°角，请画出反射光线并标出反射角及度数。

【答案】见解析。

【解析】先作出法线，因为入射光线和平面镜夹角30°，所以入射角为60°，根据反射角考点透视迷津点拨与点对点讲练等于入射角作出反射光线，反射角为60°，作图如下：。

【点拨】这类题较为简单，无论已知入射光线还是反射光线，都要先作法线，再根据反射定律，画出反射光线或入射光线。

注意：法线过入射点（反射点）并垂直反射面，法线要用虚线画。

对点练：（2021湖南娄底）画出经图示平面镜组（两镜面互相垂直）反射后的反射光线。

【答案】见解析。

【解析】根据光的反射定律，光线经图示平面镜组反射后，最终的反射光线与原来的入射光线平行，如下图所示：。

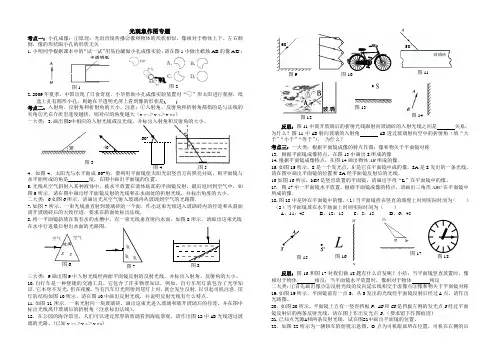

玻璃砖50°图11图1 图15 图960°图2 图 3图5图14图13图16 图17图18 光现象作图专题考点一：小孔成像：①原理：光沿直线传播②像和物体的形状相似，像相对于物体上下、左右颠倒，像的形状跟小孔的形状无关 1.小明同学根据课本中的“试一试”用易拉罐做小孔成像实验：请在图1中做出蜡烛AB 的像A'B'；2.2009年夏季，中国出现了日食奇观．小华借助小孔成像实验装置对“”形太阳进行观察，纸盒上扎有圆形小孔，则她在半透明光屏上看到像的形状是( )考点二：入射角、反射角和折射角的大小。

注意：①入射角、反射角和折射角都指的是与法线的夹角②光在介质里速度越快，则对应的角度越大（v 空气＞v 水＞v 玻璃）一大类：3.画出图3中相应的入射光线或反光线，并标出入射角和反射角的大小。

4．如图4，太阳光与水平面成60°角，要利用平面镜使太阳光沿竖直方向照亮井底，则平面镜与水平面所成的角是________度，在图中画出平面镜的位置。

5.光线从空气斜射入某种液体中，被水平放置在液体底部的平面镜反射，最后返回到空气中，如图5所示．请在图中画出经平面镜反射的光线和在水面处的折射光线，并标出角度的大小。

二大类：6.如图6所示，请画出光从空气射入玻璃再从玻璃到空气的光路图．7.如图7所示，一束光线垂直射到玻璃砖的一个面．作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹．要求在斜面处标出法线．8.将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图8所示，请画出这束光线三大类：9.画出图9中入射光线经两面平面镜反射的反射光线，并标出入射角、反射角的大小。

10.自行车是一种便捷的交通工具，它包含了许多物理知识．例如，自行车尾灯就包含了光学知识．它本身不发光，但在夜晚，当有汽车灯光照射到尾灯上时，就会发生反射，以引起司机注意．尾灯的结构如图10所示，请在图10中画出反射光线，并说明反射光线有什么特点．11.如图11所示，一束光射向一块玻璃砖。

中考物理必考题型针对训练专题6作图题类型1光的反射作图1. 在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的大小．第1题图2. 如图所示，利用一块平面镜使太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数．第2题图3. 有一工作间，人在B处要想看到外间A处的花盆，需要在某处安装一块平面镜．请把平面镜C画到合适的位置，并完成由B看到A的光路(只需在图中画出一条光的完整路径)．第3题图类型2光的折射作图4. 一束光从空气斜射入水中时，水中的折射光线OA如图所示，试用带箭头的直线画出入射光线的大致方向．第4题图5. 如图所示，请画出激光束从三棱镜折射入空气时，法线的位置和折射光线的大致位置．第5题图6. 如图，装有水的烧杯底部有一枚硬币A，眼睛在B处看到硬币在C处．画出人眼看到硬币的光路图．第6题图类型3光的反射、折射综合作图7. 光从空气斜射向玻璃，发生反射和折射．请完成光路，并标出反射角的度数．第7题图8. 请画出：①折射光线的大致方向，标出折射角α；②经光滑墙壁反射后的反射光线．第8题图9. 如图所示为某同学利用标有角度的圆盘、激光器和半圆形玻璃砖“探究光的折射规律”的实验示意图，其中AO为激光器发出的从空气射向半圆形玻璃砖圆心的一束入射光线．请画出反射光线和玻璃砖中折射光线的大致方向．第9题图类型4平面镜成像特点作图Ⅰ. 像物互画10. 利用平面镜成像的特点在图中根据平面镜中的像A′B′画出物体AB.第10题图11. 如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线．第11题图Ⅰ.补画平面镜类12. 如图所示，A′B′是AB在平面镜中所成的像，请画出平面镜的位置(保留作图痕迹)．第12题图Ⅰ .像点作图类13. 如图，请你画出烛焰上A点经平面镜MN所成的像A′(保留作图痕迹)．第13题图14. 如图所示，S为发光点，请在图中画出发光点S在平面镜MN中所成像S′的位置，并画出由S点发出，经平面镜反射后通过P点的光线．第14题图15. 如图，在舞蹈室的墙面上装有一块平面镜，王老师用一激光笔从S点照向镜面，在地面上P点看到一光斑，请用平面镜成像特点完成光路图．第15题图类型5透镜作图)Ⅰ. 透镜的三条特殊光线作图16. 如图所示，探究凸透镜成像时，F是凸透镜的焦点，S是蜡烛火焰上的一点，试作出S 的像S′.第16题图17. 如图所示，一条入射光线过凹透镜光心，一条折射光线与主光轴平行．请将光路补画完整．第17题图Ⅰ.补画透镜18. 根据入射光线和折射光线，在图中虚线框内画出适当类型的透镜．第18题图19. 如图所示，请你根据近视眼的矫正方法，完成光路图．第19题图Ⅰ.透镜与平面镜结合作图20. 如图所示，平面镜垂直于凸透镜主光轴且在凸透镜左侧焦点上，请完成光路图．第20题图21. 如图所示，水平台上点光源S发出的一条光线经竖直放置的平面镜反射，再经凸透镜折射后，平行于凸透镜的主光轴射出．请在图中画出点光源S，并完成光路图．第21题图22. 如图所示，AB为遮光板，S′是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F.请画出：(1)光源S的位置；(2)光线EF的入射光线；(3)光线EF经凸透镜后的出射光线．第22题图23. 如图所示，水平放置的凹透镜，F是它的焦点，光线a经凹透镜折射后，再经平面镜反射，以图示的角度射到竖直放置的屏幕上．请在图中确定平面镜的位置，完成光路图并标出经平面镜反射时反射角的大小．第23题图Ⅰ.透镜与折射结合作图24. 如图所示，SA为水面上方的点光源S射向水面的一条光线，该光线射到水面的反射光线的方向刚好指向水面上方凹透镜右侧的焦点．请画出：(1)光线SA射入水中的折射光线；(2)经过凹透镜的折射光线．第24题图25. 如图所示，凸透镜的主光轴位于平静水面以下且与水面平行，F为其在水中的焦点．图中入射光线与主光轴平行，请画出经透镜后的折射光线及进入空气后的大致折射光线．第25题图类型6画指定力的示意图26. 如图所示，画出足球在空中飞行时所受重力的示意图．第26题图27. 如图所示，一个木块静止在水平桌面上．请画出木块所受支持力的示意图(重心已画出)．第27题图28. 请在图中画出跳水运动员对跳板的压力．第28题图29. 将细线一端固定在烧杯底部，另一端固定在乒乓球上．烧杯加水后静置在斜面上，如图所示．不计乒乓球的重力，请以球心为作用点画出乒乓球受到的浮力和拉力的示意图．第29题图30. 如图所示，放在水平地面上的小车B与弹簧相连，弹簧处于伸长状态，物体A与小车B 均静止．请画出：①物体A的重力示意图(O为物体A的重心)；②弹簧对小车B的弹力示意图．第30题图31. 在探究“推断物体不受力时的运动”实验中，小车从斜面顶端A自由滑下，在水平面上滑行经过B点，最终在C点静止．请以“O”为力的作用点，在图中作出小车经过B点时受到的摩擦力和重力示意图．第31题图类型7受力分析作图Ⅰ. 平衡状态32. 如图所示，物块置于长木板上表面，两者一起沿斜面匀速下滑，物块与木板始终保持相对静止．请在图中画出长木板对物块作用力的示意图(O点为力的作用点)．第32题图33. 如图所示，太阳能汽车在水平公路上向右匀速行驶，请在图中画出汽车受力的示意图(力的作用点画在重心O点上)．第33题图34. 如图所示，物体上系一细线，细线右端固定，物体静止在水中时细线恰好水平，请作出物体受力的示意图．第34题图35. 如图所示，用弹簧测力计悬挂着物体静止在水中，请画出此时物体所受力的示意图．第35题图Ⅰ.非平衡状态36. 如图所示是运动员百米赛跑时的情景，请画出他的右脚对地面作用力的示意图．(O点是力的作用点)第36题图37. 如图所示，木块沿光滑固定斜面下滑，请画出木块的受力示意图．第37题图38. 某同学用细线把他自己吹胀的气球悬挂在天花板下，当有水平向右的风吹来时的情景如图所示，请在图中画出气球所受力的示意图．第38题图类型8杠杆作图Ⅰ. 简单力臂作图39. 如图所示，硬棒OB能绕支点O转动，A处用绳子拉住固定在墙壁上．请画出拉力F 的力臂(用l表示)．第39题图40. 如图所示，质量分布均匀的圆柱形细木棒一端放在地面上，另一端与支点O连接，请在图中画出木棒所受重力的示意图、重力的力臂．第40题图41. 如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA 可绕O点转动．请在图上画出杠杆OBA的动力臂l和物体M所受重力的示意图．第41题图Ⅰ .画最小力、力臂42. 如图，请画出F A的力臂l，并在B端画出使杠杆平衡的最小力F B.第42题图43. 如图所示，甲图是正在使用的核桃夹，上、下两部分都是杠杆，乙图是上半部分杠杆的示意图．请在A点画出最小动力F1的示意图，在B点画出阻力F2的示意图及其力臂l2.第43题图44. 如图所示，在撬棒AD上作出撬起“石块1”的最小力F及对应的力臂l.第44题图类型9滑轮组绕线作图45. 如图所示，用滑轮组提升物体，已知滑轮质量均为2 kg，物体重100 N，绳子能承受的最大拉力为50 N．请画出绳子的正确绕法，并在绳的末端标出力的方向．(不考虑绳重及摩擦)第45题图类型10实物图与电路图互画46. 请根据图甲中电路图，用笔画线代替导线将实物图乙连接完整，使滑动变阻器的滑片P 向右移动时，接入电路的电阻变大．甲乙第46题图47. 根据下面的实物图画出与之对应的电路图．第47题图类型11按要求连接电路图(含纠错))48. 如图所示是“伏安法”测量小灯泡电功率的实物电路，用笔画线代替导线完成电路连接．第48题图49. 请在图中用笔画线代替导线连接电路．要求：两灯并联，开关S同时控制两盏灯泡．第49题图50. 某实验小组利用如图所示电路探究“导体中电流和电压的关系”，提供的实验器材有：电源(6 V)、电流表、电压表、定值电阻(10 Ω)、滑动变阻器(40 Ω0.5 A)、开关和导线若干．请用笔画线代替导线，将图中实物电路连接完整．第50题图51. 某同学利用如图所示的电路测量小灯泡的电功率．实验中电源电压保持不变，小灯泡的额定电压是2.5 V．该同学错接了一根导线，请你在这根导线上打“”，并补画出正确的那根导线．类型12电路设计作图52. 某额定电压为220 V的电动扶梯(已接地)，只需在白天且有人时开启，利用红外线开关S1(有人时闭合、无人时断开)及可见光开关S2(白天闭合、夜间断开)即可实现自动控制．请在图中按要求正确完成电路连接．第52题图53. 常州汪芷瑶同学的专利《双手驾驶提醒装置》．可在汽车驾驶员双手脱离方向盘时发出警报．方向盘包裹气囊并通过导气管连接压力开关S1，压力开关S2置于坐垫内．压力开关受到压力时闭合，不受压力时断开．驾驶员坐在座椅上，当手握方向盘正常驾驶时灯亮、电铃不响，当双手脱离方向盘时，灯亮、电铃响．请以笔画线完成电路连接．第53题图类型13家庭电路作图54. 将灯泡与开关连接到图中的家庭电路中．第54题图55. 为判断如图所示的家庭电路中白炽灯L1是否短路，将火线上的熔丝断开，用另一只完好的白炽灯L2作为“校验灯”接入电路，然后闭合总开关，再闭合开关S，即可根据L2的亮暗做出判断．请在图中补画一根导线，将L2正确接入电路．第55题图类型14简单磁现象作图)56. 地球周围存在着磁场，如图所示，图中实线部分为地磁场的磁感线分布情况，请在图中用箭头标出地磁场的磁感线方向．第56题图57. 请在图中标出蹄形磁体的N、S极和磁感线的方向．第57题图类型15通电螺线管作图58. 如图所示，根据图中电流方向，标出磁感线方向、小磁针的N极．第58题图59. 如图所示，请按小磁针的指向，标出螺线管中的电流方向，并在括号中标明螺线管右端的极性．第59题图60. 通电螺线管的N、S极以及外部的一条磁感线如图．在图中标出磁感线的方向，并在括号中标出电源的正、负极．第60题图61. 小迪设计了如图所示的漂浮式指南针，铜片是“盐水电池”正极，锌片是负极．请标出：线圈中电流方向、磁感线方向，并在括号内标出通电螺线管左端的极性(用“N”或“S”表示)．第61题图62. 通电螺线管外部的磁场与条形磁铁的磁场相似．螺线管通电后小磁针静止时的分布如图所示，请在图中标注螺线管电流方向、通电螺线管的N极和至少画出一条通电螺线管外的磁感线．第62题图63. 如图所示，闭合开关后，套在通电螺线管上的磁环会向右运动，已知磁环的左侧为N 极．请在图中标出：第63题图(1)通电螺线管左端的磁极(用“N”或“S”表示)．(2)磁感线的方向．(3)电源右端的极性(用“＋”或“－”表示)．类型16电磁综合作图64. 如图，用笔画线代替导线将图中实物连接起来．要求：闭合开关后，使电磁铁的右端为N极，并且当滑动变阻器的滑片P向右移动时，电磁铁的磁性增强．第64题图65. 如图，是一种温度自动报警器原理示意图，当环境温度低于设定的警戒温度时，灯亮，电铃不响．当环境温度达到警戒温度值时，灯不亮电铃响，发出报警信号．①请在图中的虚线框内填入相应的电路元件符号并补全电路；②标出通电螺线管的N极(电铃符号)．第65题图中考物理必考题型针对训练专题6作图题类型1光的反射作图1. 如答图所示第1题答图2. 如答图所示第2题答图3. 如答图所示第3题答图类型2光的折射作图4. 如答图所示第4题答图5. 如答图所示第5题答图6. 如答图所示第6题答图类型3光的反射、折射综合作图7. 如答图所示第7题答图8. 如答图所示第8题答图9. 如答图所示第9题答图类型4平面镜成像特点作图10. 如答图所示第10题答图11. 如答图所示第11题答图12. 如答图所示第12题答图13. 如答图所示第13题答图14. 如答图所示第14题答图15. 如答图所示第15题答图类型5透镜作图16. 如答图所示第16题答图17. 如答图所示第17题答图18. 如答图所示第18题答图19.如答图所示第19题答图20. 如答图所示第20题答图21. 如答图所示或第21题答图【解析】由于通过右侧焦点的光线经凸透镜折射后，折射光线与主光轴平行，据此可作出凸透镜的入射光线，反向延长该光线交平面镜于O，则该光线为经平面镜反射后的反射光线；再根据反射角等于入射角，作出入射光线，和水平台的交点即为光源S的位置．或延长凸透镜的入射光线与水平台面的延长线交于点S′，做S′关于平面镜的对称点即为光源S的位置，再连接S与O点，即为平面镜的入射光线．具体如答图所示．22. 如答图所示第22题答图23. 如答图所示第23题答图24. 如答图所示第24题答图25. 如答图所示第25题答图类型6画指定力的示意图26. 如答图所示第26题答图27. 如答图所示第27题答图28. 如答图所示第28题答图29. 如答图所示第29题答图30. 如答图所示第30题答图31. 如答图所示第31题答图类型7受力分析作图32. 如答图所示第32题答图33. 如答图所示第33题答图34. 如答图所示第34题答图35. 如答图所示第35题答图36. 如答图所示第36题答图37. 如答图所示第37题答图38. 如答图所示第38题答图类型8杠杆作图39. 如答图所示第39题答图40. 如答图所示第40题答图41. 如答图所示第41题答图42. 如答图所示第42题答图43. 如答图所示第43题答图44. 如答图所示第44题答图类型9滑轮组绕线作图45. 如答图所示第45题答图类型10实物图与电路图互画46. 如答图所示第46题答图47. 如答图所示第47题答图类型11按要求连接电路图(含纠错)48. 如答图所示第48题答图49. 如答图所示第49题答图50. 如答图所示第50题答图51. 如答图所示第51题答图类型12电路设计作图52. 如答图所示第52题答图53. 如答图所示第53题答图类型13家庭电路作图54. 如答图所示第54题答图55. 如答图所示第55题答图类型14简单磁现象作图56. 如答图所示第56题答图57. 如答图所示第57题答图类型15通电螺线管作图58. 如答图所示第58题答图59. 如答图所示第59题答图60. 如答图所示第60题答图61. 如答图所示第61题答图62. 如答图所示第62题答图63. 如答图所示第63题答图类型16电磁综合作图64. 如答图所示第64题答图65. 如答图所示第65题答图。

光学作图（附答案）光学作图类型主要包括光的反射作图、平面镜成像作图、光的折射作图.方法技巧：（1）光的反射现象中，任知入射光线、反射光线和反射面三个要素中的两个，就可以利用光的反射规律画出第三个要素；（2）平面镜成像作图：方法是根据平面镜成像规律，即物像关于平面镜对称，反射光线的反向延长线过像点等知识作图；（3）在光的折射作图中，判断是折射角大还是入射角大的方法：光速大的介质所在光线与法线夹角大；（4）作图时要注意线的虚实，箭头的方向.反向延长线、作对称的垂线和法线都要用虚线，箭头的方向是指向被观察者的眼睛.02专题训练］J类型1光的反射作图1.（汕尾中考）在图中画出反射光线并标出反射角.................Z/Z/Z///////O2.（徐州中考）如图所示，一束太阳光射到竖直的玻璃幕墙上，请作出其反射光线.3.潜望镜中两块平面镜平行放置与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路.4.A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试作出这两条反射光线的入射光线，并确定发光点的位置.M N类型2平面镜成像作图5.根据平面镜成像特点，在图中画出烛焰上A点在平面镜中所成的像A’ .&nu6.（遵义中考）小芸家在装修房子时，为了美观，在客厅的天花板上安装了一块平面镜，如图所示，请在图中画出物体AB在平面镜中所成的像.7.如图所示，。

是O在平面镜―窑画出平面镜的位置，并画出线段AB在该平面镜中的像.8.如图所示，发光点S发出的某光线经平面镜反射后，反射光线恰好经过A点，请在图中画出这条光线.•s•A类型3光的折射作图9.（泰安中考）如图，请作出AB入射光线由空气斜射入水中后折射光线的大致方向./空气10.（丹东中考）如图所示，在平静的湖边有一盏路灯标记为S,潜水爱好者在水下E 处看到路灯的像为S’.请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A• S'• s空气水11.（茂名中考）如图为一等腰直角三棱镜，一束光垂直AB边入射，从AC边射出三棱镜，请画出光线经过三棱镜的光路图.射光线和该反射光线射出水面后的折射光线的大致方向.u 空气d .. ........... … …13.（黄冈中考）小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图.请你在图中把光路补充完整并过A点画出放置的平面镜.14 .（大庆中考）如图所示，竖直方向悬挂一平面镜，尸。

专题6光的直线传播、反射和折射作图母题学大招1 光的直线传播作图1[2023 河南新乡期末]如图所示，AB 是箭头状光源，不透明的墙壁 C 处有一小孔。

请画出光源AB在光屏M N上所成的像A'B'。

子题练变式光源位置的确定2[2024河北唐山期中，中]如图所示，路灯下站着甲、乙两人，地上留下了他们的影子(水平实线)，通过作图确定路灯S的位置。

母题学大招2 光的反射作图3[2024河北廊坊期末]如图，一束光线射向平面镜，与镜面成35°角，请完成反射光路图，并标出反射角大小。

c子题练变式已知反射光线画入射光线4[2023 河南开封质检]如图所示，根据给出的反射光线 OB 画出入射光线 AO，并标出入射角的大小。

子题练变式画多次反射光线5[2023山东枣庄中考]自行车尾灯可有效避免发生夜间交通事故，它由多组“直角反射器”组成，其中一组“直角反射器”如图所示，一束光射向平面镜S₁，请在图中画出经过S₁、S₂两个平面镜反射后的光路图。

子题练变式已知反射光线和入射光线，确定反射面2024辽宁丹东质检，中]依据图中给出的反射光线和入射光线，确定平面镜的位置。

母题学大招3 平面镜成像作图7[2024陕西西安期末，中]如图所示，请在图中作出物体ABC 在平面镜中所成的像 A'B'C'。

(保留作图痕迹)子题练变式已知像的位置，确定物体的位置[中]如图所示，A'B'是物体AB 在平面镜中的像，请你在平面镜前作出物体AB。

专题6 光的直线传播、反射和折射作图刷难关大招解读|光的直线传播作图①光在同种均匀介质中沿直线传播。

②从光源出发，用一条带箭头的直线表示光传播的径迹和方向。

1.如图所示2.如图所示大招解读|光的反射作图①光的反射定律：三线共面(入射光线、反射光线、法线在同一平面内)，两线分居(入射光线、反射光线分居法线两侧)，两角相等(反射角等于入射角)。

第一部分作图专题训练专题训练一光学作图知识清单（本试题由面对面学习网提供）知识点1 光的传播光线我们常用_____表示光的传播路径和方向，这条直线叫做光线。

光沿直线传播的条件光在__________是沿直线传播的。

小孔成像小孔成像实验早在《墨经》中就有记载，物体通过小孔成_____像，其像的大小与孔的形状_____关。

知识点2 光的反射光的反射光照到物体的表面时，有部分光（或全部）被反射回来的现象叫做光的_______。

光的反射定律反射光线与________在同一平面上，反射光线和入射光线分居于________的两侧，反射角_____入射角。

光的反射过程中光路是_____的。

镜面反射射到物体表面上的平行光反射后_____返回。

漫反射射到物体表面上的平行光反射后向着_____的方向传播，每条光线都遵循光的_________知识点3 平面镜及其应用实像 ________光线通过会聚成像，叫实像。

虛像能被人看见,但_____在屏幕上呈现的像叫做虚像平面镜成像特点平面镜所成的像是_____像，像的大小与物体的大小_____，像和物到平面镜的距离_____，物与平面镜中像是_____，物与像对应点连线与镜面_____。

平面镜的应用平面镜可以__________,可以__________。

知识点4 光的折射光的折射光从一种介质_____另一种介质时，传播方向一般会发生_____的现象叫做光的折射。

光的折射规律当光从一种介质射入另一种介质时，折射光线、入射光线、法线在同一_____内，折射光线和入射光线分别位于_____的两侧，垂直入射时折射角等于_____，入射角增大时，折射角随之_____。

光从空气斜射入水（或玻璃）时，折射光线_____法线方向，即折射角_____入射角；当光从水（或玻璃）斜射入空气时，折射光线_____法线方向，即折射角_____入射角。

知识点5 透镜凸透镜中央比边缘_______。

凸透镜对光线有______作用。

光学作图主要涉及利用光的直线传播规律、光的反射定律、平面镜成像特点、光的折射规律、透镜对光线的作用作图。

在光的反射和折射过程中，光路都具有可逆性，有时应用光路的可逆性作图。

其中光的反射作图、平面镜成像作图和透镜对光线的作用作图是重点。

作图时，根据规律和特点，结合两点决定一条直线的公理，画出符合题意的光线。

一、作图的基本类型与理论依据1.光的直线传播规律作图的理论依据（1）理论依据①根据光在同种均匀介质中沿直线传播的特点；②利用两点决定一条直线的公理。

（2）基本类型①人眼所能看到的的范围视野.②物体经过小孔所成的像。

2.光的反射定律作图的理论依据及其类型（1）理论依据①根据光的反射定律；②利用光的反射的可逆性。

（2）基本类型①已知入(反)射光线，根据光的反射定律，画出反(入)射光线。

②根据入射光线及反射光线确定平面镜③两平面镜成特殊角度的光路图3.平面镜成像的特点作图的理论依据与类型（1）理论依据①根据平面镜成像的原理：光的反射定律；②利用平面镜成像的特点：物、像关于镜面对称。

（2）基本类型①已知物和镜画像；②已知像和镜画物；③已知物和像画镜。

（3）主要作图方法具体作法：①根据反射定律作图：从物点任意画两条光线射向平面镜，根据反射定律作其反射光线，两条反射光线的反向延长线的焦点，即为虚像点。

②根据平面镜成像特点作图（对称性）这里重点介绍利用对称法作光路图，就是根据平面镜成像的对称性完成光路。

平面镜成像的特点是物体在平面镜中所成的像是虚像，像和物体的大小相等，它们的连线垂直于镜面，它们到镜面的距离相等；简记为：正立、等大、对称、虚像。

利用对称法可以方便地解决四种类型的平面镜作图题：a.确定虚像的位置；b.确定观察范围或光照范围；c.确定光路；d.确定发光点的位置。

在作图过程中，我们可以发现，对称法的核心是平面镜的成像规律，从根本上讲是光的反射定律的应用。

4.光的折射规律作图的理论依据和类型（1）理论依据①根据光的折射规律；②利用光的折射的可逆性。
