场地设计作图解析

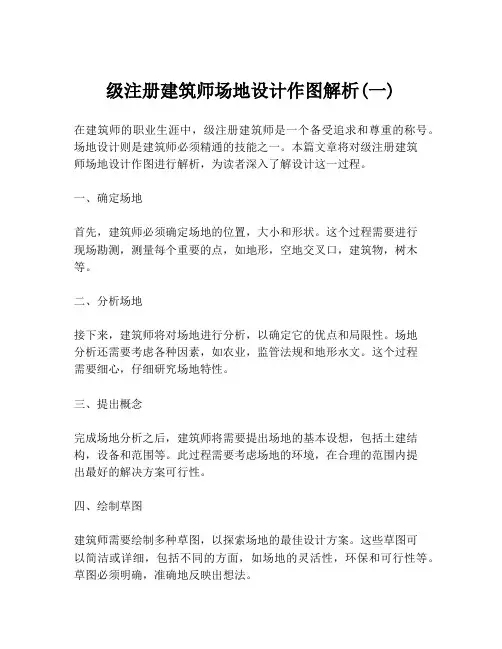

级注册建筑师场地设计作图解析(一)在建筑师的职业生涯中，级注册建筑师是一个备受追求和尊重的称号。

场地设计则是建筑师必须精通的技能之一。

本篇文章将对级注册建筑师场地设计作图进行解析，为读者深入了解设计这一过程。

一、确定场地首先，建筑师必须确定场地的位置，大小和形状。

这个过程需要进行现场勘测，测量每个重要的点，如地形，空地交叉口，建筑物，树木等。

二、分析场地接下来，建筑师将对场地进行分析，以确定它的优点和局限性。

场地分析还需要考虑各种因素，如农业，监管法规和地形水文。

这个过程需要细心，仔细研究场地特性。

三、提出概念完成场地分析之后，建筑师将需要提出场地的基本设想，包括土建结构，设备和范围等。

此过程需要考虑场地的环境，在合理的范围内提出最好的解决方案可行性。

四、绘制草图建筑师需要绘制多种草图，以探索场地的最佳设计方案。

这些草图可以简洁或详细，包括不同的方面，如场地的灵活性，环保和可行性等。

草图必须明确，准确地反映出想法。

五、详细设计绘图完成草图后，建筑师必须将最佳方案纳入详细设计中。

这个过程将确定场地的所有细节，如材料，外形和设计技术。

详细设计将会变为最终的版本，完成设计后需要展示出一份清晰准确的图纸，求职的时候也可以用这份图纸展示自己的天赋。

六、评审和改进设计阶段的最后一步是对图纸进行评审和改进。

在这个过程中，建筑师将与客户和其他有关方面合作，以确保图纸符合客户要求和监管法规。

评审过程的目的是审查图稿的精度和清晰度，并修正错误和缺陷。

总结综上所述，一位在场地设计方面出色的建筑师需要通过勘测，分析场地，提出概念，绘制草图，详细设计绘图，评审和改进环节，完成一份清晰准确、环保和实用的场地设计图纸。

这需要时间和经验积累，只有在不断的实践和学习中才能不断提高自己的技能。

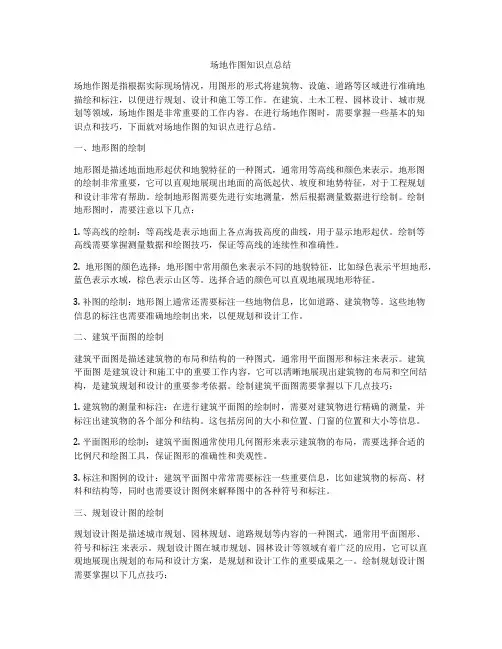

场地作图知识点总结场地作图是指根据实际现场情况，用图形的形式将建筑物、设施、道路等区域进行准确地描绘和标注，以便进行规划、设计和施工等工作。

在建筑、土木工程、园林设计、城市规划等领域，场地作图是非常重要的工作内容。

在进行场地作图时，需要掌握一些基本的知识点和技巧，下面就对场地作图的知识点进行总结。

一、地形图的绘制地形图是描述地面地形起伏和地貌特征的一种图式，通常用等高线和颜色来表示。

地形图的绘制非常重要，它可以直观地展现出地面的高低起伏、坡度和地势特征，对于工程规划和设计非常有帮助。

绘制地形图需要先进行实地测量，然后根据测量数据进行绘制。

绘制地形图时，需要注意以下几点：1. 等高线的绘制：等高线是表示地面上各点海拔高度的曲线，用于显示地形起伏。

绘制等高线需要掌握测量数据和绘图技巧，保证等高线的连续性和准确性。

2. 地形图的颜色选择：地形图中常用颜色来表示不同的地貌特征，比如绿色表示平坦地形，蓝色表示水域，棕色表示山区等。

选择合适的颜色可以直观地展现地形特征。

3. 补图的绘制：地形图上通常还需要标注一些地物信息，比如道路、建筑物等。

这些地物信息的标注也需要准确地绘制出来，以便规划和设计工作。

二、建筑平面图的绘制建筑平面图是描述建筑物的布局和结构的一种图式，通常用平面图形和标注来表示。

建筑平面图是建筑设计和施工中的重要工作内容，它可以清晰地展现出建筑物的布局和空间结构，是建筑规划和设计的重要参考依据。

绘制建筑平面图需要掌握以下几点技巧：1. 建筑物的测量和标注：在进行建筑平面图的绘制时，需要对建筑物进行精确的测量，并标注出建筑物的各个部分和结构。

这包括房间的大小和位置、门窗的位置和大小等信息。

2. 平面图形的绘制：建筑平面图通常使用几何图形来表示建筑物的布局，需要选择合适的比例尺和绘图工具，保证图形的准确性和美观性。

3. 标注和图例的设计：建筑平面图中常常需要标注一些重要信息，比如建筑物的标高、材料和结构等，同时也需要设计图例来解释图中的各种符号和标注。

场地设计、作图前一定要仔仔细细的看题目，找出题目的陷阱，多分析一下场地的具体布置要求及朝向、周边环境等等，了解了出题者哪些方面要来“陷害”你。

1）应对考试，时刻想着最优解2）思考设计问题应抓大放小，但一定要细致！例如，场地分析画最大可建范围，只需按给定的日照间距系数和南面遮挡建筑的相对高度计算，让出一块矩形用地即可。

不用考虑太阳方位角在有效日照时间里的变化因素对节约用地的有利影响。

你考虑多了反倒被判错。

又如防火间距的退让，只需确定建筑是否高层，再按防火规范规定执行，注意在已有建筑的阳角处抹一个1/4圆弧就可以了。

有些富于设计实践的人容易考虑过多，诸如消防车能否通行、居住区规范有扩大两座住宅山墙间距的规定，还有人考虑住宅之间卫生视距的要求，这样解题肯定出错。

只有把历年试题和评分情况了解清楚了，考试时“按规矩出牌”，通过考试就不难。

场地作图考试另一个难点是，常考到一些规范规定而不作任何提示，需要应试者凭经验敏感地想到。

例如，涉及学校教室布置的题，一般都会考到《中小学设计规范》对噪声防护距离的规定；车流量较大的场地出口位置，要按《民用建筑设计通则》要求，保持与城市干道交叉口以及左邻右舍城市设施的最小距离；甚至《城市居住区规划设计规范》对建筑与道路边缘、各种构筑物、城市设施等的距离规定都可能考到。

历年场地作图考试普遍反映的难点是场地地形。

因为涉及三维地形的平面图表达，这就要求三维空间的思维、计算和作图。

建筑学出身的这方面的能力普遍较弱。

这一题过不了就会丢18分。

作图考试在一个问题上被扣20分左右，及格的希望可能就不大了。

最后一个困难就是考试时间紧、作图工作量大。

场地作图同方案作图考试要求一样，考你的快速反应能力。

需要应试者平时多做练习，提高解题的熟练程度。

1．场地分析应试注意场地分析，年年都考。

此题不难，但须周到。

规划退线，执行在先。

日照退方，其余抹圆。

分析仔细，防止漏点。

边角地块，不要丢掉。

理论范围，并非实造。

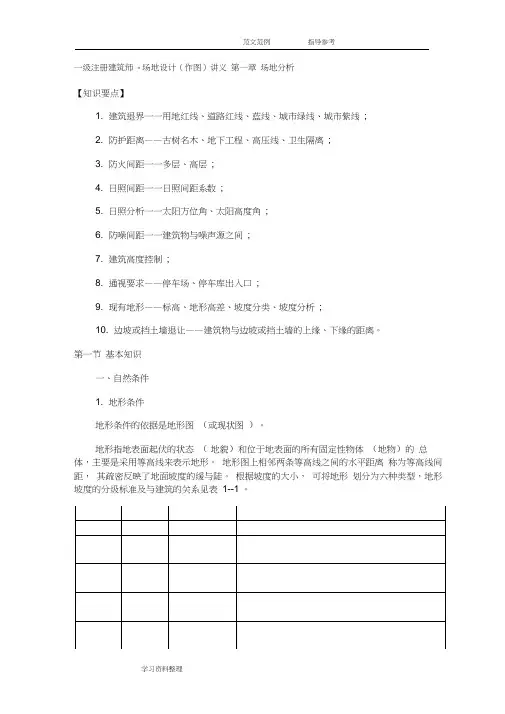

一级注册建筑师-场地设计（作图）讲义第一章场地分析【知识要点】1.建筑退界一一用地红线、道路红线、蓝线、城市绿线、城市紫线;2.防护距离——古树名木、地下工程、高压线、卫生隔离;3.防火间距一一多层、高层;4.日照间距一一日照间距系数;5.日照分析一一太阳方位角、太阳高度角;6.防噪间距一一建筑物与噪声源之间;7.建筑高度控制;8.通视要求——停车场、停车库出入口;9.现有地形——标高、地形高差、坡度分类、坡度分析;10.边坡或挡土墙退让——建筑物与边坡或挡土墙的上缘、下缘的距离。

第一节基本知识一、自然条件1.地形条件地形条件的依据是地形图(或现状图)。

地形指地表面起伏的状态(地貌)和位于地表面的所有固定性物体(地物)的总体，主要是采用等高线来表示地形。

地形图上相邻两条等高线之间的水平距离称为等高线间距，其疏密反映了地面坡度的缓与陡。

根据坡度的大小，可将地形划分为六种类型，地形坡度的分级标准及与建筑的关系见表1--1。

注：摘自《建筑设计资料集6》(第二版) ，中国建筑工业出版社。

进行地形坡度分析时，需要根据一定的坡度，求出等高线间对应的长度d。

等高线截距d的计算公式为：d=h/iM式中d一一与需要坡度相对应的等高线截距(m) ;h一一等高距(m) ;i——路线坡度(%) ;M——所用地形图的比例尺分母数。

在地形图中，用地物符号表示地物(地表上自然形成或人工建造的各种固定性物质) ，如房屋、道路、铁路、桥梁、河流、对应的等高线截距树林、农田和电线等;用文字、数字等注记符号对地物或地貌加以说明，包括名称注记(如城镇、工厂、山脉、河流和道路等的名称) ，说明注记(如路面材料、植被种类和河流流向等)及数字注记(如高程、房屋层数等)。

2.气候条件气候条件的依据是统计资料。

几年来，应试时常涉及的是气象中的风向和日照。

风向是指风吹来的方向，一般用8个或16个方位来表示。

可以根据风玫瑰图来了解。

在某些情况下，为了更清楚地表达某一地区不同季节的主导风向，还可分别绘制出全年(实线围合的图形)、冬季(12月-2月)(细实线围合的图形)或夏季 (6月-8月)(细虚线围合的图形)的风玫瑰图。

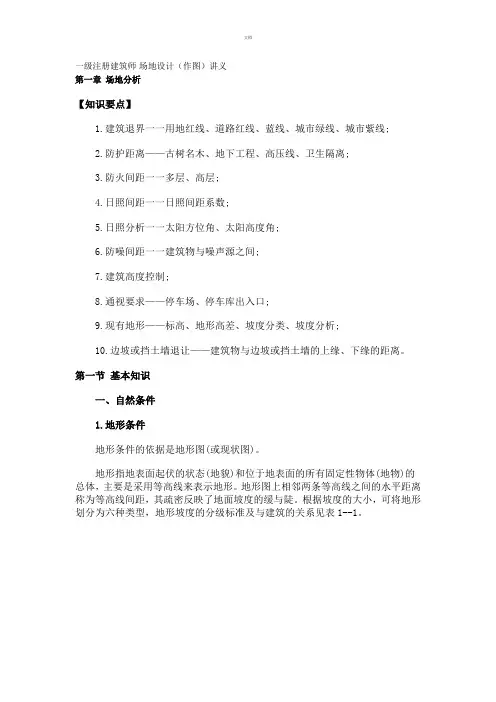

一级注册建筑师- 场地设计（作图）讲义第一章场地分析【知识要点】1. 建筑退界一一用地红线、道路红线、蓝线、城市绿线、城市紫线;2. 防护距离——古树名木、地下工程、高压线、卫生隔离;3. 防火间距一一多层、高层;4. 日照间距一一日照间距系数;5. 日照分析一一太阳方位角、太阳高度角;6. 防噪间距一一建筑物与噪声源之间;7. 建筑高度控制;8. 通视要求——停车场、停车库出入口;9. 现有地形——标高、地形高差、坡度分类、坡度分析;10. 边坡或挡土墙退让——建筑物与边坡或挡土墙的上缘、下缘的距离。

第一节基本知识一、自然条件1. 地形条件地形条件的依据是地形图（或现状图）。

地形指地表面起伏的状态（地貌）和位于地表面的所有固定性物体（地物）的总体，主要是采用等高线来表示地形。

地形图上相邻两条等高线之间的水平距离称为等高线间距，其疏密反映了地面坡度的缓与陡。

根据坡度的大小，可将地形划分为六种类型，地形坡度的分级标准及与建筑的关系见表1--1 。

注：摘自《建筑设计资料集6》（第二版），中国建筑工业出版社进行地形坡度分析时，需要根据一定的坡度，求出等高线间对应的长度d 等高线截距d 的计算公式为：d=h/iM式中d 一一与需要坡度相对应的等高线截距（m） ;h 一一等高距（m） ;i ——路线坡度（%） ;M——所用地形图的比例尺分母数。

在地形图中，用地物符号表示地物（地表上自然形成或人工建造的各种固定性物质），如房屋、道路、铁路、桥梁、河流、对应的等高线截距树林、农田和电线等; 用文字、数字等注记符号对地物或地貌加以说明，包括名称注记（如城镇、工厂、山脉、河流和道路等的名称），说明注记（如路面材料、植被种类和河流流向等）及数字注记（如高程、房屋层数等）。

2. 气候条件气候条件的依据是统计资料。

几年来，应试时常涉及的是气象中的风向和日照。

风向是指风吹来的方向，一般用8个或16个方位来表示。

可以根据风玫瑰图来了解。

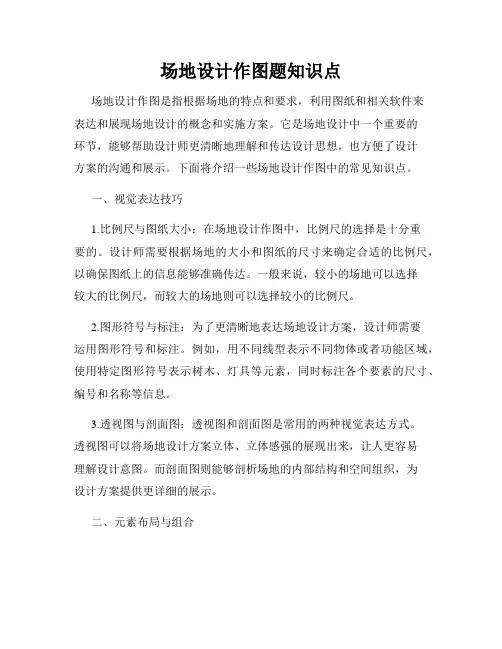

场地设计作图题知识点场地设计作图是指根据场地的特点和要求，利用图纸和相关软件来表达和展现场地设计的概念和实施方案。

它是场地设计中一个重要的环节，能够帮助设计师更清晰地理解和传达设计思想，也方便了设计方案的沟通和展示。

下面将介绍一些场地设计作图中的常见知识点。

一、视觉表达技巧1.比例尺与图纸大小：在场地设计作图中，比例尺的选择是十分重要的。

设计师需要根据场地的大小和图纸的尺寸来确定合适的比例尺，以确保图纸上的信息能够准确传达。

一般来说，较小的场地可以选择较大的比例尺，而较大的场地则可以选择较小的比例尺。

2.图形符号与标注：为了更清晰地表达场地设计方案，设计师需要运用图形符号和标注。

例如，用不同线型表示不同物体或者功能区域，使用特定图形符号表示树木、灯具等元素，同时标注各个要素的尺寸、编号和名称等信息。

3.透视图与剖面图：透视图和剖面图是常用的两种视觉表达方式。

透视图可以将场地设计方案立体、立体感强的展现出来，让人更容易理解设计意图。

而剖面图则能够剖析场地的内部结构和空间组织，为设计方案提供更详细的展示。

二、元素布局与组合1.空间布局：场地设计作图中需要考虑场地内各个元素的布局，包括建筑物、景观设施、绿化植物等。

设计师需要合理安排这些元素，使得它们相互协调、组织有序，同时与周围环境相和谐。

2.比例与尺度：在场地设计作图中，设计师需考虑物体的比例与尺度。

比如，建筑物要符合人体工程学，绿化植物要考虑生长空间，道路要适应车辆流量等。

通过合理的比例与尺度处理，能够使设计作图更具真实感和可行性。

三、表达风格与色彩运用1.表达风格：场地设计作图的表达风格可以根据设计的主题和要求来确定。

例如，现代风格、自然风格、传统风格等不同的设计主题所对应的表达方式是不同的。

设计师需要根据特定的风格运用线条、色彩和材质等元素，准确传达设计理念。

2.色彩运用：场地设计作图中色彩的运用是十分重要的，能够给人直观的感受和美感。

设计师可以运用色彩来区分不同功能区域、突出重点元素，也可以通过色彩的搭配来传递不同的情绪和氛围。

场地设计(作图题)-室外停车场(一)(总分1012, 做题时间90分钟)**题任务书与解答任务书设计条件1．某单位拟扩建停车场，保留原有停车场入口，用地界线如图所示。

2．沿用地界线内侧至少留出2m宽绿化带，如果设计成纵横垂直排列停车方式时其转角处应退让1m。

3．垂直停车位尺寸为3m×6m，不少于4个残疾人停车位。

并设无障碍通道通向建筑入口。

4．车行道宽7m，并尽可能形成环形车道。

任务要求1.尽可能多地布置停车位并绘出位置、车位数、行车道、绿化带及残疾人停车位，并标注尺寸。

2．完成停车场作图并判断下列选择题。

SSS_TEXT_QUSTI分值: 100答案:[解析] 1．停车场出入口数量及其最小间距应满足《汽车库、修车库、停车场设计防火规范》要求。

2．合理布置停车带和行车道。

3．尽可能形成环形车道，方便通行。

4．停车位尽可能最多。

5．应设置残疾人车位。

[作图提示]1．根据《汽车库、修车库、停车场设计防火规范》，停车场停车数量大于50辆时需设2个出入口，且出入口之间的距离应大于10m。

2．停车场要贯通布置，形成回路。

3．残疾人车位应靠近建筑入口，并在后面设置残疾人通道。

选择题1.停车场共计停车( )辆。

A．68 B．69C．70 D．71SSS_SIMPLE_SINA B C D分值: 1答案:B2.残疾人停车位位于用地( )。

A．东面B．南面C．西面D．北面SSS_SIMPLE_SINA B C D分值: 1答案:D3.停车场出入口设置( )个，朝向( )。

A．2 东面B．3 东面C．2 东面和北面D．3 东面和北面SSS_SIMPLE_SINA B C D分值: 1答案:A**题任务书与解答任务书设计条件1．拟建停车场用地界线如图。

2．垂直停车位尺寸为3m×6m，水平停车位尺寸为3m×8m。

不少于4个残疾人停车位。

行车道宽7m，并应形成环路。

3．沿用地界线内侧至少留出2m宽绿化带，当垂直转角停车时应退让1m。

场地设计(作图题)-场地剖面(一)(总分1416, 做题时间90分钟)**题任务书与解答任务书设计条件1．某坡地已建有两栋建筑，南面建筑与北面建筑之间的间距是49m，其中坡地剖面如图所示。

拟在两栋建筑之间加建一栋新建筑，三栋建筑均为6m 高。

场地之间采用挡土墙分成三级水平台地。

2．要求通过一次挖方和填方确定新建建筑场地标高，并达到土方平衡。

3．要求新建建筑离南面建筑的距离最小。

4．日照间距系数为2.0。

任务要求1.根据所提供的场地剖面图，合理确定新建建筑的室外场地标高与位置，并绘制场地剖面图，并判断选择题。

SSS_TEXT_QUSTI分值: 100答案:[解析] 1．填挖方平衡。

2．土方量最小。

3．距离南面建筑最近。

4．满足日照间距要求。

[作图提示]1．通过分析，场地采用挡土墙分成三级水平台地且土方平衡，则新建建筑的场地标高为52.00。

2．经分析新建建筑的场地平台在40m坡地中间开始前后平分各为20m 时，进行填方和挖方平衡。

3．新建建筑距南面建筑的距离最近时，即满足日照间距(6+2)×2.0=16m。

选择题1.中间平台标高为( )。

A．51.50 B．52.00C．52.50 D．53.00SSS_SIMPLE_SINA B C D分值: 1答案:B2.土方平衡且土方量最小，并且离南面建筑距离最小为( )。

A．16m B．17mC．18m D．20mSSS_SIMPLE_SINA B C D分值: 1答案:A3.北侧已建建筑与中间台地挡土墙的间距为( )。

A．5m B．10mC．15m D．20mSSS_SIMPLE_SINA B C D分值: 1答案:A**题任务书与解答任务书设计条件1．某坡地已建有两栋建筑，南面建筑与北面建筑之间的间距是49m，其中坡地范围(宽40m×长100m) 如剖面图所示。

拟在两栋建筑之间加建一栋新建筑，三栋建筑均为6m高。

场地之间采用挡土墙分成三级水平台地。

场地设计(作图题)-场地地形设计(一)(总分1116, 做题时间90分钟)**题任务书与解答任务书设计条件已知某场地的标高为10.05，平面尺寸28m×24m，西南角缺一块6m×6m，呈L形的平面。

图中设有A点、B点。

任务要求1.按等高距0.05，坡度2.5%，设计成一台地。

2．按要求绘制等高线。

3．注明主要等高线间距离尺寸并标明A点、B点的设计标高。

SSS_TEXT_QUSTI分值: 100答案:[解析] 1．在图纸上熟练进入三维空间的思维。

2．正确运用设计等高线法进行场地竖向设计与表达。

[作图提示]1．根据坡度(i=2.5%)，求等高距为0.05的平距长度为0.05÷2.5%=2(m)2．依次画出等高距为0.05的等高线，其平距长度为2m。

3．根据所画等高线，可知A点在10.25的等高线上，设计标高为10.25；B点在 10.30的等高线上，设计标高为10.30。

选择题1.等高距为0.05的平距是( )。

A．1.5m B．2.0mC．2.5m D．3.0mSSS_SIMPLE_SINA B C D分值: 1答案:B2.A点的设计标高为( )。

A．10.20 B．10.25C．10.30 D．10.35SSS_SIMPLE_SINA B C D分值: 1答案:B3.8点的设计标高为( )。

A．10.20 B．10.25C．10.30 D．10.35SSS_SIMPLE_SINA B C D分值: 1答案:C**题任务书与解答任务书设计条件1．如图，拟在某自然坡地内平整出大小为16m×20m的场地一块，场地内标高为50m。

2．高于场地部分拟设置1:1放坡，低于场地部分采用挡土墙。

任务要求1.绘出放坡的位置和挡土墙的位置。

SSS_TEXT_QUSTI分值: 100答案:[解析] 1．掌握场地护坡的概念。

2．掌握填方、挖方及挡土墙概念。

[作图提示]1．由于护坡1:1，所以A点沿垂直(竖向)方向至58m等高线的距离为58-50=8m。

场地设计(作图题)-场地分析(一)(总分1215, 做题时间90分钟)**题任务书与解答任务书设计条件1．某开发商已征一宗建设用地，拟建多层和高层住宅。

用地南侧已建有一幢高层综合体建筑，主体分别高40m和45m。

用地西北角已建有一幢高层办公建筑，楼高40m。

2．要求建筑控制线：多层住宅后退道路红线5m，高层住宅后退道路红线10m，后退用地界线3m。

3．已征场地标高105.00，道路南侧场地标高102.50。

4．当地日照间距系数取1.2。

任务要求1.分别绘出多层和高层住宅建筑的可建范围(分别用和表示)。

2．完成场地分析作图并判断下列选择题。

SSS_TEXT_QUSTI该题您未回答:х该问题分值: 100答案:[解析] 1．应满足日照间距要求，并应考虑场地之间的高差问题。

2．满足《高层建筑设计防火规范》的防火间距。

3．正确理解建筑控制线、道路红线以及用地界线的概念。

[作图提示]1．高层住宅建筑控制线后退道路红线10m，多层住宅建筑控制线后退道路红线5m。

2．画出后退用地界线3m。

3．西北角高层办公建筑与多层住宅之间的防火间距为9m，与高层住宅之间的防火间距为13m。

4．道路南侧已建高层综合体左段40m高建筑与住宅的日照间距为(40-2.5)×1.2=45m5．道路南侧已建高层综合体右段45m高建筑与住宅的日照间距为(45-2.5)×1.2=51m6．多层住宅与高层住宅可建范围面积差计算a．西北角：(23-3)×(13-9)+(132-92)×1/4×3.14+(7-3)×(13-9)=80+69.08+16=165.08(m2)b．西南角：29×(10-5)=145(m2)c．东侧：(55+15)×(10-5)=350(m2)d．面积总计：165.08+145+350≈660(m2)选择题1.已建高层办公建筑与多层住宅可建范围边界的距离为( )m。
