辛普森行星齿轮机构分解

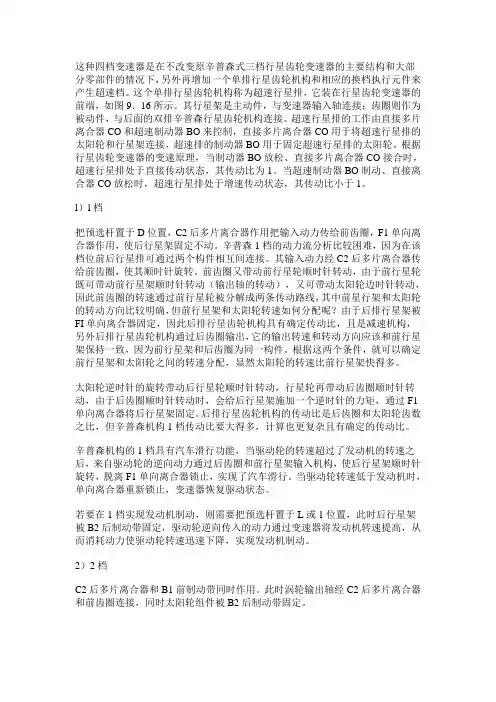

这种四档变速器是在不改变原辛普森式三档行星齿轮变速器的主要结构和大部分零部件的情况下，另外再增加一个单排行星齿轮机构和相应的换档执行元件来产生超速档。

这个单排行星齿轮机构称为超速行星排，它装在行星齿轮变速器的前端，如图9．16所示。

其行星架是主动件，与变速器输入轴连接；齿圈则作为被动件，与后面的双排辛普森行星齿轮机构连接。

超速行星排的工作由直接多片离合器CO和超速制动器BO来控制，直接多片离合器CO用于将超速行星排的太阳轮和行星架连接，超速排的制动器BO用于固定超速行星排的太阳轮。

根据行星齿轮变速器的变速原理，当制动器BO放松、直接多片离合器CO接合时，超速行星排处于直接传动状态，其传动比为1。

当超速制动器BO制动、直接离合器CO放松时，超速行星排处于增速传动状态，其传动比小于1。

l）l档把预选杆置于D位置，C2后多片离合器作用把输入动力传给前齿圈，F1单向离合器作用，使后行星架固定不动。

辛普森1档的动力流分析比较困难，因为在该档位前后行星排可通过两个构件相互间连接。

其输入动力经C2后多片离合器传给前齿圈，使其顺时针旋转。

前齿圈又带动前行星轮顺时针转动，由于前行星轮既可带动前行星架顺时针转动（输出轴的转动），又可带动太阳轮边时针转动，因此前齿圈的转速通过前行星轮被分解成两条传动路线，其中前星行架和太阳轮的转动方向比较明确，但前行星架和太阳轮转速如何分配呢？由于后排行星架被FI单向离合器固定，因此后排行星齿轮机构具有确定传动比，且是减速机构，另外后排行星齿轮机构通过后齿圈输出，它的输出转速和转动方向应该和前行星架保持一致，因为前行星架和后齿圈为同一构件。

根据这两个条件，就可以确定前行星架和太阳轮之间的转速分配，显然太阳轮的转速比前行星架快得多。

太阳轮逆时针的旋转带动后行星轮顺时针转动，行星轮再带动后齿圈顺时针转动，由于后齿圈顺时针转动时，会给后行星架施加一个逆时针的力矩，通过F1单向离合器将后行星架固定。

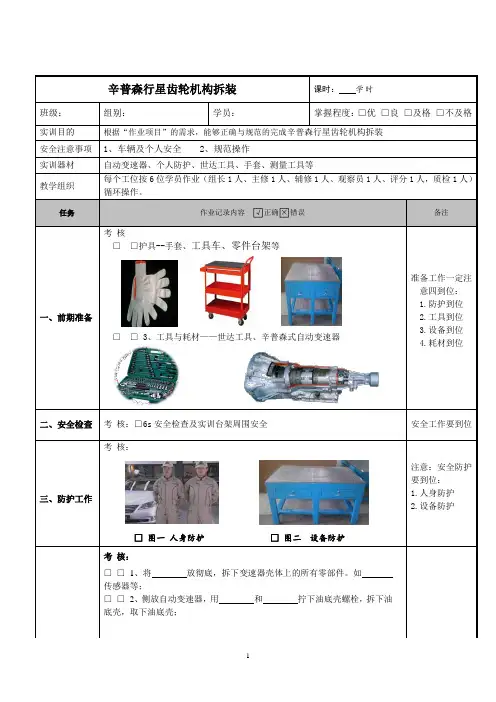

考核
□□护具--手套、工具车、零件台架等
□□ 3、工具与耗材——世达工具、辛普森式自动变速器考核：
□图一人身防护□图二设备防护
□□3、小心拆下连接在阀板上的所有线束插头，用起子小心的把
撬起取下
□□4、用套筒松开滤网与阀体之间的固定螺栓，从阀体上取下
□□5、拆下阀板与自动变速器壳体之间的连接螺栓，取下
□□6、拆下手控阀与相连的连杆
□□7、拆下变矩器壳体的固定螺栓，取下变矩器壳体，拆下，并在拆下油泵前做好记号
□□8、松开制动器的调整螺丝，取下制动带及离合器
□□9、拆下自动变速器输入轴及高档离合器组件，取下太阳轮与前排
□□10、取下后排，拆下输出轴卡环，取下的总成
□□11、拆下后排及单向离合器总成，取下超速档离合器轮鼓，取下离合器毂
□□12、取下制动器的卡环，再取下低/倒档制动器的与摩擦片。

□□13、拆下的固定螺丝后取下后端盖，再取下，分解完毕。

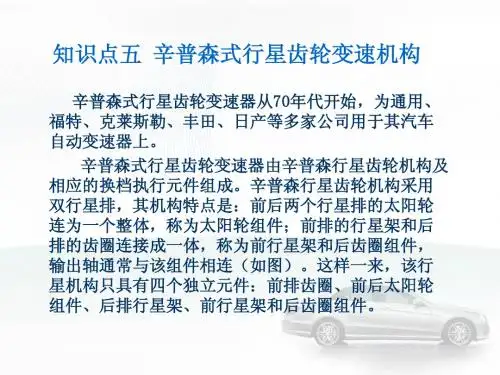

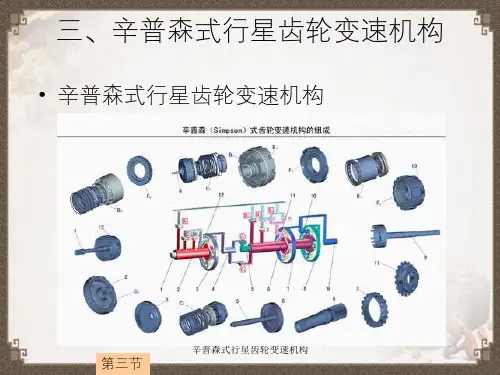

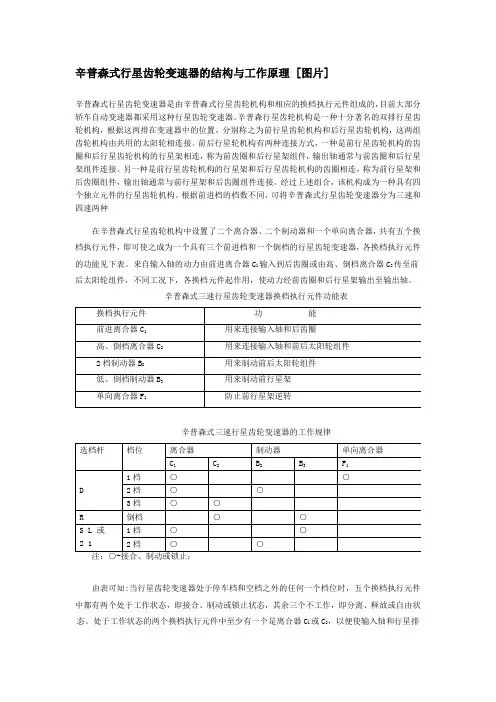

辛普森式行星齿轮变速器的结构与工作原理 [图片]辛普森式行星齿轮变速器是由辛普森式行星齿轮机构和相应的换档执行元件组成的，目前大部分轿车自动变速器都采用这种行星齿轮变速器。

辛普森行星齿轮机构是一种十分著名的双排行星齿轮机构，根据这两排在变速器中的位置，分别称之为前行星齿轮机构和后行星齿轮机构，这两组齿轮机构由共用的太阳轮相连接。

前后行星轮机构有两种连接方式，一种是前行星齿轮机构的齿圈和后行星齿轮机构的行星架相连，称为前齿圈和后行星架组件，输出轴通常与前齿圈和后行星架组件连接。

另一种是前行星齿轮机构的行星架和后行星齿轮机构的齿圈相连，称为前行星架和后齿圈组件，输出轴通常与前行星架和后齿圈组件连接。

经过上述组合，该机构成为一种具有四个独立元件的行星齿轮机构。

根据前进档的档数不同，可将辛普森式行星齿轮变速器分为三速和四速两种在辛普森式行星齿轮机构中设置了二个离合器、二个制动器和一个单向离合器，共有五个换档执行元件，即可使之成为一个具有三个前进档和一个倒档的行星齿轮变速器，各换档执行元件的功能见下表。

来自输入轴的动力由前进离合器C1输入到后齿圈或由高、倒档离合器C2传至前后太阳轮组件，不同工况下，各换档元件起作用，使动力经前齿圈和后行星架输出至输出轴。

辛普森式三速行星齿轮变速器换档执行元件功能表辛普森式三速行星齿轮变速器的工作规律由表可知:当行星齿轮变速器处于停车档和空档之外的任何一个档位时，五个换档执行元件中都有两个处于工作状态，即接合、制动或锁止状态，其余三个不工作，即分离、释放或自由状态。

处于工作状态的两个换档执行元件中至少有一个是离合器C1或C2，以便使输入轴和行星排连接。

当变速器处于任一前进档时，离合器C1都处于接合状态，此时输入轴与行星齿轮机构的后齿圈接合，使后齿圈成为主动件，因此，离合器C1也称前进离合器。

倒档时，离合器C2接合，C1分离，此时输入轴与行星齿轮机构的前后太阳轮组件接合，使前后太阳轮组件成为主动件。

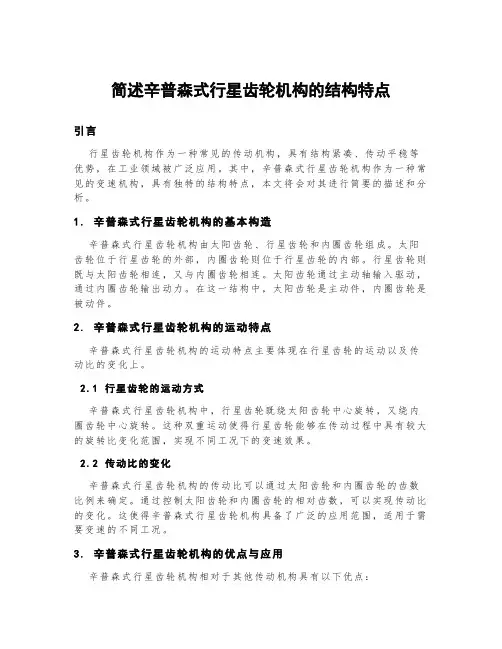

简述辛普森式行星齿轮机构的结构特点引言行星齿轮机构作为一种常见的传动机构，具有结构紧凑、传动平稳等优势，在工业领域被广泛应用。

其中，辛普森式行星齿轮机构作为一种常见的变速机构，具有独特的结构特点，本文将会对其进行简要的描述和分析。

1.辛普森式行星齿轮机构的基本构造辛普森式行星齿轮机构由太阳齿轮、行星齿轮和内圈齿轮组成。

太阳齿轮位于行星齿轮的外部，内圈齿轮则位于行星齿轮的内部。

行星齿轮则既与太阳齿轮相连，又与内圈齿轮相连。

太阳齿轮通过主动轴输入驱动，通过内圈齿轮输出动力。

在这一结构中，太阳齿轮是主动件，内圈齿轮是被动件。

2.辛普森式行星齿轮机构的运动特点辛普森式行星齿轮机构的运动特点主要体现在行星齿轮的运动以及传动比的变化上。

2.1行星齿轮的运动方式辛普森式行星齿轮机构中，行星齿轮既绕太阳齿轮中心旋转，又绕内圈齿轮中心旋转。

这种双重运动使得行星齿轮能够在传动过程中具有较大的旋转比变化范围，实现不同工况下的变速效果。

2.2传动比的变化辛普森式行星齿轮机构的传动比可以通过太阳齿轮和内圈齿轮的齿数比例来确定。

通过控制太阳齿轮和内圈齿轮的相对齿数，可以实现传动比的变化。

这使得辛普森式行星齿轮机构具备了广泛的应用范围，适用于需要变速的不同工况。

3.辛普森式行星齿轮机构的优点与应用辛普森式行星齿轮机构相对于其他传动机构具有以下优点：1.结构紧凑，占用空间小，适用于有空间限制的场景。

2.传动平稳，能够减小振动和噪音，提高传动效率。

3.传动比可变，能够实现多种速度的传动，适应不同工况。

辛普森式行星齿轮机构在工业领域有着广泛的应用，包括但不限于：-纺织机械：辛普森式行星齿轮机构可以用于纺纱机、织布机等传动装置，实现不同工艺要求下的变速。

-汽车工业：辛普森式行星齿轮机构在汽车变速器中得到广泛应用，为汽车提供多档变速的功能。

-机床设备：辛普森式行星齿轮机构能够用于机床设备的主传动装置，实现工件的不同加工要求。

结论辛普森式行星齿轮机构作为一种常见的变速机构，在工业领域具有重要应用。

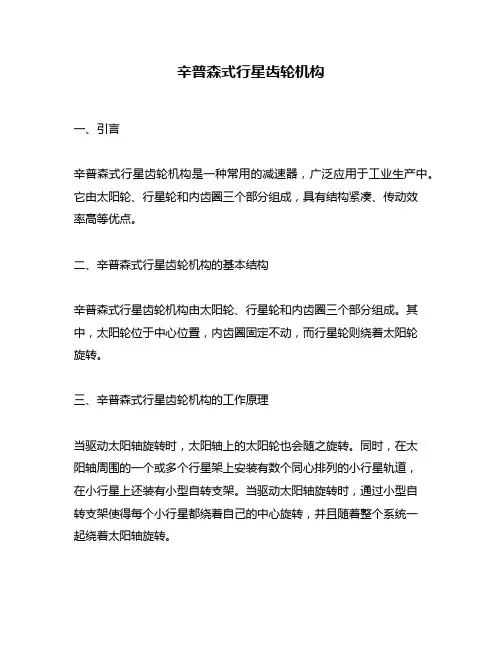

辛普森式行星齿轮机构一、引言辛普森式行星齿轮机构是一种常用的减速器，广泛应用于工业生产中。

它由太阳轮、行星轮和内齿圈三个部分组成，具有结构紧凑、传动效率高等优点。

二、辛普森式行星齿轮机构的基本结构辛普森式行星齿轮机构由太阳轮、行星轮和内齿圈三个部分组成。

其中，太阳轮位于中心位置，内齿圈固定不动，而行星轮则绕着太阳轮旋转。

三、辛普森式行星齿轮机构的工作原理当驱动太阳轴旋转时，太阳轴上的太阳轮也会随之旋转。

同时，在太阳轴周围的一个或多个行星架上安装有数个同心排列的小行星轨道，在小行星上还装有小型自转支架。

当驱动太阳轴旋转时，通过小型自转支架使得每个小行星都绕着自己的中心旋转，并且随着整个系统一起绕着太阳轴旋转。

四、辛普森式行星齿轮机构的优点1. 结构紧凑，体积小。

2. 传动效率高，可达到98%以上。

3. 承载能力强，能够承受较大的负载。

4. 可以实现多级减速，适用于不同的工业场合。

五、辛普森式行星齿轮机构的应用辛普森式行星齿轮机构广泛应用于各种工业设备中，如机床、起重设备、输送设备、风力发电机等。

它具有传动效率高、结构紧凑等优点，在工业生产中扮演着重要的角色。

六、辛普森式行星齿轮机构的维护在使用辛普森式行星齿轮机构时，需要注意以下几点：1. 定期检查润滑油是否充足，并及时更换。

2. 定期检查齿轮是否磨损或损坏，并及时更换。

3. 定期检查各个部件是否松动或故障，并及时修理或更换。

4. 遵守使用规程和操作规范，避免过载和过速运转等不良操作。

七、总结辛普森式行星齿轮机构是一种常用的减速器，具有结构紧凑、传动效率高等优点。

它广泛应用于工业生产中，如机床、起重设备、输送设备、风力发电机等。

在使用时需要注意维护保养，以确保其正常运转和延长使用寿命。

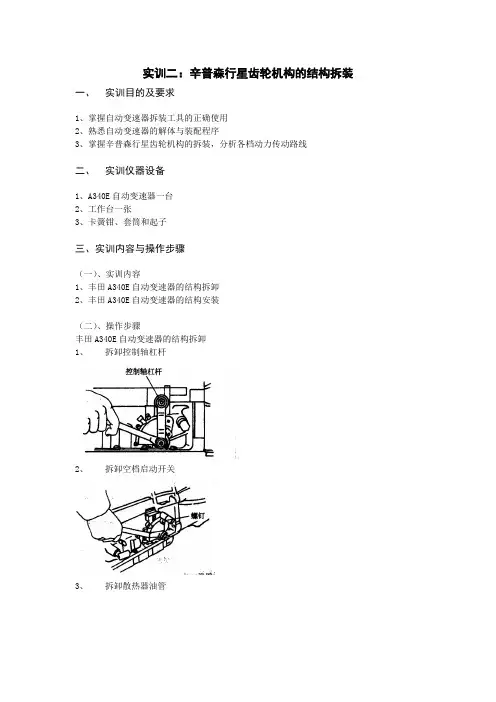

实训二：辛普森行星齿轮机构的结构拆装一、实训目的及要求1、掌握自动变速器拆装工具的正确使用2、熟悉自动变速器的解体与装配程序3、掌握辛普森行星齿轮机构的拆装，分析各档动力传动路线二、实训仪器设备1、A340E自动变速器一台2、工作台一张3、卡簧钳、套筒和起子三、实训内容与操作步骤（一）、实训内容1、丰田A340E自动变速器的结构拆卸2、丰田A340E自动变速器的结构安装（二）、操作步骤丰田A340E自动变速器的结构拆卸1、拆卸控制轴杠杆2、拆卸空档启动开关3、拆卸散热器油管4、拆卸NO.1速度传感器（输出速度传感器）5、拆卸NO.2速度传感器（O/D直接离合器速度传感器）6、拆卸变速器转接壳体（将手动阀杆移到P位置，使用锤子和錾子，松开螺母的卷边锁紧部分）7、拆卸变速器输出法兰盘8、拆卸延伸外壳（使用铜棒和锤子）9、拆卸速度表主动齿轮和速度传感器转子10、安装变速器固定架11、拆卸油底壳（注意：不能翻转变速器向上，否则油底盘的外来物质会弄脏阀体。
