如何测量并记录刀具的磨损情况

机床刀具磨损检测方法机床刀具磨损检测方法机床刀具是机械加工中不可或缺的工具，其磨损情况直接影响加工质量和效率。

因此，磨损检测是机床刀具维护保养的重要环节。

下面介绍几种常见的机床刀具磨损检测方法。

1. 目视检测法目视检测法是最简单、最直观的一种检测方法。

通过观察刀具的外观和切削面，可以初步判断刀具的磨损情况。

例如，刀具的切削面出现磨痕、刃口变钝等现象，就说明刀具已经磨损严重，需要更换或修整。

2. 量具检测法量具检测法是一种比较精确的检测方法。

常用的量具有千分尺、游标卡尺等。

通过测量刀具的长度、直径、刃口宽度等参数，可以准确地判断刀具的磨损情况。

例如，当刀具的刃口宽度超过了规定的范围，就说明刀具已经磨损到需要更换或修整的程度。

3. 声波检测法声波检测法是一种非接触式的检测方法。

通过检测刀具在切削过程中产生的声波信号，可以判断刀具的磨损情况。

当刀具磨损严重时，切削时产生的声波信号会发生变化，可以通过分析信号的频率、振幅等参数来判断刀具的磨损情况。

4. 热成像检测法热成像检测法是一种基于红外线技术的检测方法。

通过拍摄刀具在切削过程中产生的热像，可以判断刀具的磨损情况。

当刀具磨损严重时，切削时产生的热量会增加，从而在热像上表现为明显的热点。

通过分析热像的颜色、亮度等参数，可以准确地判断刀具的磨损情况。

总之，机床刀具磨损检测是机床维护保养的重要环节，不同的检测方法各有优缺点，可以根据具体情况选择合适的方法进行检测。

在实际应用中，可以结合多种检测方法，以提高检测的准确性和可靠性。

刀具破损的检测方法
1.目视检查：这是最基本的检测方法之一、通过肉眼观察刀具表面是否有明显的损伤、磨损或者变形等，包括检查是否出现切削刃的缺损、切削面的变形等。

同时也要检查整个刀具的结构是否完好，如刀刃连接处是否松动等。

2.手触感检测：通过用手触摸刀具的表面来判断是否有破损。

如果有突起、凹陷或者不平滑的刀面，通常会给手指带来明显的触觉变化。

3.声音检测：通过敲击或者摩擦刀具，根据声音的变化来判断刀具是否有破损。

在没有破损的情况下，刀具会发出明亮、清脆的声音。

而当刀具有破损时，声音可能变得低沉、沉闷或者不规律。

4.显微镜检测：这是一种比较精细的检测方法，可以用来观察刀具表面的细微变化。

通过放大镜或者显微镜观察刀具表面的细微损伤，如疲劳纹、割痕、开裂等。

5.X射线检测：X射线检测是一种非破坏性检测方法，可以用来检测刀具的内部结构。

通过X射线透视，可以观察到刀具的内部结构是否有裂纹、变形等缺陷。

除了以上提到的方法，还有一些仪器设备可以帮助进行刀具破损的检测。

1.超声波探伤仪：可以用超声波检测刀具的内部结构，包括裂纹、疲劳纹、含气孔等。

2.磁粉检测仪：对于带有磁性材料的刀具，可以使用磁粉检测仪来检测刀具表面和内部是否存在破损、裂缝等。

3.红外热像仪：可以利用热辐射检测方法来观察刀具表面的温度分布，以判断刀具是否存在热变形、烧损等。

总之，刀具破损的检测方法多种多样，可以选择适合的方法来进行检测。

在使用刀具之前，进行破损检测可以保证刀具的安全和使用效果。

检测数控铣床中刀具的磨损问题
数控铣床是现代制造业中广泛使用的一种机床，它能够高效地完成各种复杂零件的加工任务。

而其中刀具的磨损问题则是影响加工质量和效率的重要因素之一。

刀具磨损是指在使用过程中，刀具表面逐渐失去原有的尺寸和形状，导致其性能下降，甚至无法继续使用。

这种磨损现象主要是由于切削力、温度、润滑等因素引起的。

在实际生产中，如何及时检测刀具的磨损情况，是保证加工质量和效率的关键。

以下是一些常见的检测方法：
1. 目视检测法
这是最简单、最直观的检测方法。

操作人员可以通过肉眼观察刀具表面的变化，来判断其是否需要更换。

但这种方法只适用于表面磨损较为明显的情况，对于内部磨损或微小磨损则无法发现。

2. 测量法
这种方法需要使用专业的测量工具，如卡尺、显微镜等。

通过对刀具尺寸和形状进行精确测量，可以得出其磨损程度。

但这种方法操作较为繁琐，需要一定的技术水平和经验。

3. 振动信号分析法
这种方法利用数控铣床本身所产生的振动信号，通过信号处理技术来分析刀具的磨损程度。

这种方法不仅能够检测表面磨损，还能够发现内部磨损和微小磨损，具有较高的精度和可靠性。

除了以上几种方法外，还存在一些基于图像处理、声学信号等技术的检测方法。

这些方法在不同场景下都有其适用性和局限性，具体选择应根据实际情况而定。

总的来说，及时检测数控铣床中刀具的磨损问题，是保证加工质量和效率的重要措施。

通过选择合适的检测方法，并根据检测结果及时更换刀具，可以有效地减少生产过程中的故障和损失，提高生产效益。

刀具磨损检验方法以下是一些常见的刀具磨损检验方法：1.视觉检查：通过肉眼观察刀具的外观，如刃口的形状、颜色和光泽，可以初步判断刀具是否有明显的磨损。

例如，如果刃口看起来钝了或有明显的划痕，可能是刀具磨损的迹象。

2.比较量测法：通过将新刀具与已经使用的刀具进行比较，可以看出刀具的磨损程度。

可以使用放大镜或显微镜仔细观察刀具的刃口，并与新刀具进行比较。

如果刀具的刃口变得钝了、变宽了，或者刀面上有明显的划痕，那么刀具可能需要更换或修复。

3.切削质量检验法：通过对切削过程中切削力、切削温度和切削声音的测量，可以间接地评估刀具的磨损情况。

当刀具磨损时，切削力会增加，切削温度也会升高。

此外，刀具磨损时会发出异常的切削声音。

因此，通过测量这些参数可以判断刀具是否需要更换。

4.切削测试法：通过使用不同的刀具进行切削试验，并测量切削质量指标，如切削力、表面粗糙度和加工时间，可以评估刀具的磨损情况。

对比不同刀具的切削性能，可以确定哪些刀具已经磨损到了需要更换的程度。

5.电子显微测量法：利用电子显微镜对刀具进行高倍显微观察，可以观察到刀具表面的微观磨损情况。

电子显微镜可以提供更准确的测量结果，可以检测到刀具刃口的微小磨损或刀具表面的变化，从而更好地评估刀具的磨损情况。

需要注意的是，以上方法并非单一使用，通常是结合应用，综合判断刀具的磨损情况，并据此决定是否更换或修复刀具。

此外，根据刀具的类型和用途，可能会有特定的检验方法和指标，需要根据具体情况进行选择。

刀具磨损检验的目的是保证刀具的切削质量和切削效率，确保产品的质量和生产效率的提高。

通过正确使用检验方法，可以及时发现刀具的磨损情况，及时采取措施维护和更换刀具，以确保刀具的正常运行。

同时，还可以通过分析和总结刀具磨损情况，来改进切削工艺和刀具维护方式，以提高刀具寿命和生产效率。

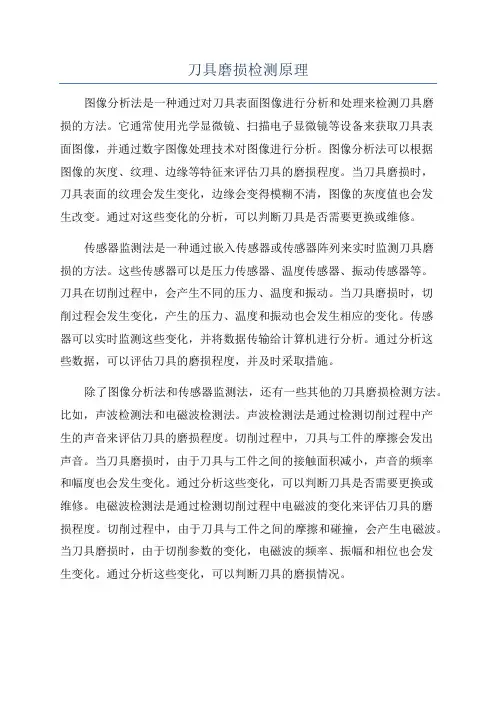

刀具磨损检测原理图像分析法是一种通过对刀具表面图像进行分析和处理来检测刀具磨损的方法。

它通常使用光学显微镜、扫描电子显微镜等设备来获取刀具表面图像，并通过数字图像处理技术对图像进行分析。

图像分析法可以根据图像的灰度、纹理、边缘等特征来评估刀具的磨损程度。

当刀具磨损时，刀具表面的纹理会发生变化，边缘会变得模糊不清，图像的灰度值也会发生改变。

通过对这些变化的分析，可以判断刀具是否需要更换或维修。

传感器监测法是一种通过嵌入传感器或传感器阵列来实时监测刀具磨损的方法。

这些传感器可以是压力传感器、温度传感器、振动传感器等。

刀具在切削过程中，会产生不同的压力、温度和振动。

当刀具磨损时，切削过程会发生变化，产生的压力、温度和振动也会发生相应的变化。

传感器可以实时监测这些变化，并将数据传输给计算机进行分析。

通过分析这些数据，可以评估刀具的磨损程度，并及时采取措施。

除了图像分析法和传感器监测法，还有一些其他的刀具磨损检测方法。

比如，声波检测法和电磁波检测法。

声波检测法是通过检测切削过程中产生的声音来评估刀具的磨损程度。

切削过程中，刀具与工件的摩擦会发出声音。

当刀具磨损时，由于刀具与工件之间的接触面积减小，声音的频率和幅度也会发生变化。

通过分析这些变化，可以判断刀具是否需要更换或维修。

电磁波检测法是通过检测切削过程中电磁波的变化来评估刀具的磨损程度。

切削过程中，由于刀具与工件之间的摩擦和碰撞，会产生电磁波。

当刀具磨损时，由于切削参数的变化，电磁波的频率、振幅和相位也会发生变化。

通过分析这些变化，可以判断刀具的磨损情况。

检测刀具磨损和破损的方法单台机床的加工，对刀具磨损和破损的监测，凭工人的经验，尚能进行正常的生产，而对FMS、CIMS、无人化工厂，必须解决刀具磨损与破损的在线实时监测及控制问题。

因为及时确定刀具磨损和破损的程度并进行在线实时控制，是提高生产过程自动化程度及保证产品质量，避免损坏机床、刀具、工件的关键要素之一。

监测原理监测参量的选取监测原理监测原理框图监测刀具磨损和破损的方法很多，可分为直接测量法和间接测量法两大类。

直接测量法主要有：光学法、接触电阻法、放射性法等。

间接测量法主要有：切削力或功率测量法，刀具和工件测量法，温度测量法，振动分析法，AE法，电机电流或功率测量法等。

比较现有的刀具磨损和破损的监测方法，各有优缺点，我们选取声发射（AE）和电机电流信号作为监测参量。

这是因为AE信号能避开机加工中噪声影响最严重的低频区，受振动和声频噪声影响小，在感兴趣区信噪比较高，便于对信号进行处理。

响应速度快，灵敏度高；但重负荷时，易受干扰。

而电机电流信号易于提取，能适应所有的机加工过程，对正常的切削加工没有影响，但易受干扰，时间响应慢，轻负荷时，灵敏度低。

这样，同时选AE和电机电流为监测信号，就能利用这2个监测量的各自长处，互补不足，拓宽监测范围，提高监测精度和判别成功率。

切削过程中，当刀具发生磨损和破损时，切削力相应发生变化，切削力的变化引起电机输出转矩发生变化，进而导致电机电流发生相应的变化，电流法正是通过监测电机电流的变化，实现间接在线实时判断刀具的磨损和破损。

AE 是材料或结构受外力或内力作用产生变形或断裂时，以弹性波形的形式释放出应变能的现象。

它具有幅值低，频率范围宽的特点。

试验及频谱分析发现：正常切削产生的AE信号主要是工件材料的塑性变形，其功率谱分布，100kHz以下数值很大，100kHz 以上较小。

当刀具磨损和破损时，100kHz以上频率成分的AE信号要比正常切削时大得多，特别是100-300kHz 之间的频率成分更大些。

刀具磨损监测方法综述导言：随着工业生产的不断发展，刀具在各类机械加工过程中扮演着重要的角色。

然而，由于长期使用和磨损，刀具会渐渐失去其优秀的切削性能。

因此，为了保证刀具的高效工作和延长其使用寿命，刀具磨损的监测成为了研究的焦点之一、本文将对刀具磨损监测方法进行综述，包括传统的触摸式测量方法和基于传感器的非接触式测量方法。

一、触摸式测量方法1.外形尺寸法该方法基于刀具磨损后外形的变化来进行判断，常用于一些尺寸较大的刀具监测。

通过测量刀具的长度、直径或角度变化，并与初始尺寸进行对比，就能够间接评估刀具的磨损程度。

这种方法的优点是简单易行，成本低廉，但其缺点是只能进行间接评估，无法精确测量刀具磨损的准确数值。

2.触摸探测法该方法通过将测量仪器与刀具进行接触，测量刀具表面的高度变化来确定刀具的磨损程度。

其中，最常见的方法是使用光电探测器对刀具的轮廓进行扫描，通过测量探测器的位移来计算刀具的磨损量。

这种方法具有较高的精度，可以实时监测刀具的磨损情况。

但缺点是由于测量过程中需要与刀具表面接触，可能会对刀具本身造成额外的磨损。

另外，由于测量仪器的复杂性，该方法的设备成本较高。

二、非接触式测量方法1.声发射法该方法通过检测刀具表面的声音信号来判断刀具的磨损程度。

刀具磨损会导致切削过程中产生较大的振动和噪声，这些声音可以被传感器捕捉到，并转化为电信号进行分析。

通过对声波信号的频域和时域分析，可以确定刀具的磨损情况以及可能存在的异常情况。

这种方法的优点是无需接触，对刀具的磨损进行实时监测。

但是，由于刀具的声音在噪声环境中容易受到干扰，因此对该方法的信号处理和分析要求较高。

2.热成像法该方法通过红外热成像仪对刀具的表面温度分布进行观测和分析，以判断刀具的磨损情况。

刀具磨损会导致切削过程中大量的热量变化，这些变化将反映在刀具表面的温度分布中。

通过热成像仪的高精度传感器，可以实时获取刀具的温度分布，并通过图像处理和分析来评估刀具的磨损程度。

刀具状态检测方法1.1直接测量法直接测量法能够识别刀刃外观、表面品质或几何形状变化, 一般只能在不切削时进行。

它有两个明显的缺点: 一是要求停机检测, 占用生产工时; 二是不能检测加工过程中出现的刀具突然损坏, 使其应用受到限制。

主要方法有: 电阻测量法、刀具工件间距测量法、射线测量法、微结构镀层法、光学测量法、放电电流测量法、计算机图像处理法等。

a)电阻测量法该方法利用待测切削刃与传感器接触产生的电信号脉冲, 来测量待测刀具的实际磨损状态。

该方法的优点是传感器价格低, 缺点是传感器的选材必须十分注意, 既要有良好的可切削性, 又要对刀具寿命无明显的影响。

该方法的另一个缺点是工作不太可靠, 这是因为切屑和刀具上的积屑可能引起传感器接触部分短路, 从而影响精度。

b) 刀具工件间距测量法切削过程中随着刀具的磨损, 刀具与工件间的距离减小, 此距离可用电子千分尺、超声波测量仪、气动测量仪、电感位移传感器等进行测量。

但是这种方法的灵敏度易受工件表面温度、表面品质、冷却液及工件尺寸等因素的影响, 使其应用受到一定限制。

c) 射线测量法将有放射性的物质掺入刀具材料内, 当刀具磨损时,放射性的物质微粒就会随切屑一起通过一个预先设计好的射线测量器。

射线测量器中所测得的量是同刀具磨损量密切相关的, 射线剂量的大小就反映了刀具磨损量的大小。

该法的最大弱点是, 放射性物质对环境的污染大, 对人体健康非常不利。

此外, 尽管此法可以测量刀具的磨损量, 并不能准确地测定刀具切削刃的状态。

因此, 该法仅适用于某些特殊场合, 不宜广泛采用。

d) 微结构镀层法将微结构导电镀层同刀具的耐磨保护层结合在一起。

微结构导电镀层的电阻随着刀具磨损状态的变化而变化,磨损量越大, 电阻就越小。

当刀具出现崩齿、折断及过度磨损等现象时, 电阻趋于零。

该方法的优点是检测电路简单, 检测精度高, 可以实现在线检测。

缺点是对微结构导电镀层的要求很高: 要具有良好的耐磨性、耐高温性和抗冲击性能.e) 光学测量法光学测量法的原理是磨损区比未磨损区有更强的光反射能力, 刀具磨损越大, 刀刃反光面积就越大, 传感器检测的光通量就越大。

机床刀具磨损检测技巧机床刀具磨损检测技巧探究引言：机床刀具在加工过程中起着至关重要的作用，但随着使用时间的增长，刀具会出现磨损现象，导致加工质量下降甚至损坏工件。

掌握机床刀具磨损检测技巧对于提高加工效率、降低成本具有重要意义。

本文将通过对机床刀具磨损的评估和检测方法的介绍，帮助读者更好地理解和应用这一领域的技术。

一、机床刀具磨损评估标准1. 刀具磨损类型：机床刀具磨损通常分为刀尖磨损、刀面磨损、切削口磨损等。

了解不同类型的磨损情况，可以更好地判断刀具的使用寿命和更换时机。

2. 刀具磨损评估参数：刀具磨损评估需要考虑的参数包括刀具表面粗糙度、切削力、刀尖圆角半径等。

通过测量这些参数的变化，可以评估刀具磨损程度和使用寿命。

二、机床刀具磨损检测方法1. 观察法：通过肉眼观察刀具表面的磨损痕迹，如刀尖变钝、表面划痕等，来初步评估刀具的磨损程度。

这种方法简单直观，但对于微小磨损很难判断，需要借助其他方法进行验证。

2. 金相显微镜观察：金相显微镜可以放大刀具表面的微观结构，通过观察金相组织的变化来评估刀具的磨损程度。

这种方法可以提供更详细的信息，但对设备和操作要求较高，适用于实验室环境。

3. 声学检测：利用超声波检测刀具的磨损情况，通过检测刀具表面的回声信号来识别刀具的磨损程度。

这种方法快速、无损、非接触，适用于在线检测和实时监测。

4. 剩余寿命评估：通过测量刀具切削力、功率消耗等参数的变化，利用理论模型或实验曲线进行剩余寿命预测。

这种方法需要建立模型或进行大量的实验验证，适用于对刀具寿命的精确预测。

三、机床刀具磨损检测技巧的应用意义1. 提高加工效率：准确评估刀具磨损程度，及时更换磨损刀具，可以避免刀具因过度磨损导致加工质量下降、工件损坏等问题，从而提高加工效率和产品质量。

2. 降低成本：通过精确评估刀具的寿命，合理规划刀具更换周期，可以避免过早更换刀具和因刀具损坏导致的生产停工，降低成本并提高生产效益。

常用的刀具磨损检测方法比较刀具磨损是刀具使用过程中不可避免的问题，定期检测和维护刀具磨损可以保证其正常工作并延长使用寿命。

常用的刀具磨损检测方法有很多种，下面将对其中几种常用的方法进行比较。

1.目测法目测法是最简单也是最直观的一种刀具磨损检测方法。

只需通过肉眼观察刀具的外观和刀刃状况来判断刀具是否需要磨损。

这种方法优点是简单易行，无需任何专用设备和仪器，缺点是只能判断刀具的整体状况，无法提供具体的磨损程度信息。

2.测量法测量法通过测量刀具的几何参数来判断刀具的磨损情况。

常用的几个参数包括刀具直径、刀具长度、刀具刀刃的角度等。

通过测量这些参数的变化来判断刀具是否磨损。

这种方法优点是可以提供较为精确的刀具磨损程度信息，缺点是需要专用设备和仪器，操作比较繁琐。

3.接触法接触法是通过判断刀具与工件之间的接触情况来判断刀具的磨损情况。

常用的方法包括观察切削力的变化、观察切屑形态等。

通过分析接触情况可以判断刀具是否磨损，并且可以提供刀具磨损程度的定量指标。

这种方法优点是可以在实际工作中直接观察磨损情况，缺点是受到工艺条件的限制，可能无法应用于一些特殊工况。

4.声音法综上所述，不同的刀具磨损检测方法有各自的优点和适用场景。

目测法简单易行，适合于简单的刀具磨损情况判断；测量法可以提供较为精确的定量指标，适用于复杂的磨损情况判断；接触法可以在实际工作中进行检测，但受到工艺条件限制；声音法简单易行，但只能提供定性指标。

在实际应用中，可以根据具体情况选择合适的检测方法或结合多种方法进行磨损检测。

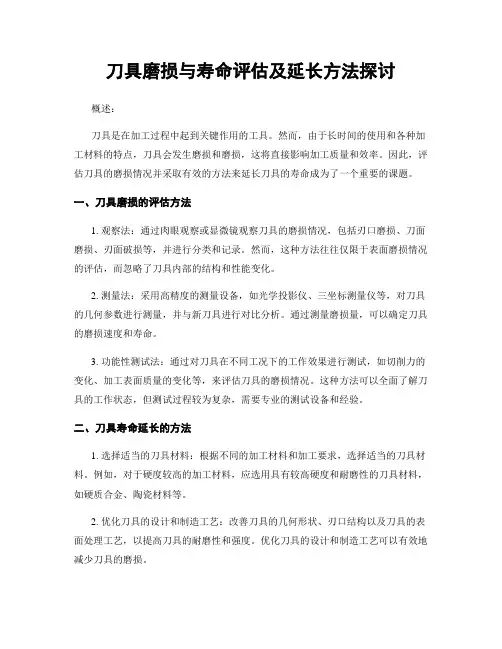

刀具磨损与寿命评估及延长方法探讨概述：刀具是在加工过程中起到关键作用的工具。

然而，由于长时间的使用和各种加工材料的特点，刀具会发生磨损和磨损，这将直接影响加工质量和效率。

因此，评估刀具的磨损情况并采取有效的方法来延长刀具的寿命成为了一个重要的课题。

一、刀具磨损的评估方法1. 观察法：通过肉眼观察或显微镜观察刀具的磨损情况，包括刃口磨损、刀面磨损、刃面破损等，并进行分类和记录。

然而，这种方法往往仅限于表面磨损情况的评估，而忽略了刀具内部的结构和性能变化。

2. 测量法：采用高精度的测量设备，如光学投影仪、三坐标测量仪等，对刀具的几何参数进行测量，并与新刀具进行对比分析。

通过测量磨损量，可以确定刀具的磨损速度和寿命。

3. 功能性测试法：通过对刀具在不同工况下的工作效果进行测试，如切削力的变化、加工表面质量的变化等，来评估刀具的磨损情况。

这种方法可以全面了解刀具的工作状态，但测试过程较为复杂，需要专业的测试设备和经验。

二、刀具寿命延长的方法1. 选择适当的刀具材料：根据不同的加工材料和加工要求，选择适当的刀具材料。

例如，对于硬度较高的加工材料，应选用具有较高硬度和耐磨性的刀具材料，如硬质合金、陶瓷材料等。

2. 优化刀具的设计和制造工艺：改善刀具的几何形状、刃口结构以及刀具的表面处理工艺，以提高刀具的耐磨性和强度。

优化刀具的设计和制造工艺可以有效地减少刀具的磨损。

3. 合理选择切削参数：根据加工材料的硬度和刀具的材料特性，合理选择切削速度、进给量和切削深度等切削参数。

合理地选择切削参数可以有效降低刀具的磨损速度，延长刀具的寿命。

4. 定期检查和维护刀具：定期检查刀具的磨损情况，如刀具的刃口变钝、刃面破损等，并及时更换磨损严重的刀具。

此外，对刀具进行适当的维护，如定期清洗、润滑等，也可以延长刀具的使用寿命。

三、总结刀具磨损与寿命评估及延长方法的研究对于提高加工质量和效率具有重要意义。

通过合理的刀具磨损评估方法，可以及时发现刀具的磨损情况，采取相应的措施进行处理。

刀具磨损报告作业指导标题：刀具磨损报告作业指导引言概述：刀具磨损报告是工业生产中常见的一种报告形式，用于记录刀具的使用情况和磨损程度。

本文将为大家介绍刀具磨损报告的作业指导，以帮助读者准确记录和分析刀具磨损情况。

一、报告格式要求：1.1 报告标题：准确描述刀具类型和使用情况。

1.2 报告时间：记录刀具使用的时间范围。

1.3 报告制作人：填写报告制作人的姓名和职务。

二、刀具使用情况：2.1 使用环境：描述刀具使用的工作环境，如温度、湿度等因素。

2.2 使用材料：记录刀具用于加工的材料种类和硬度。

2.3 使用方式：详细描述刀具的使用方式，如切削速度、进给速度等参数。

三、刀具磨损情况：3.1 刀尖磨损：观察并记录刀尖的磨损情况，如刀尖变钝、刀尖磨平等。

3.2 刀片磨损：检查刀片表面是否有划痕、磨损等情况。

3.3 刀具断裂：记录刀具是否发生断裂，若有断裂情况，需详细描述断裂位置和原因。

四、磨损原因分析：4.1 使用条件：分析刀具磨损与使用环境、材料等因素的关系。

4.2 使用方式：评估刀具使用方式对磨损的影响，如切削速度过快、进给速度不合理等。

4.3 刀具质量：考虑刀具质量对磨损的影响，如刀具材料、刀具硬度等因素。

五、改进措施建议：5.1 刀具选择：根据磨损原因分析，提出合适的刀具选择建议。

5.2 使用方式调整：根据磨损原因分析，调整刀具使用方式，如调整切削速度、进给速度等。

5.3 刀具保养：提出刀具保养建议，如定期清洁、涂抹刀具保护剂等。

结论：通过准确记录刀具磨损情况和分析磨损原因，可以帮助企业优化刀具使用和维护，提高生产效率和刀具寿命。

在撰写刀具磨损报告时，应注意报告格式的规范性和内容的准确性，以便于后续的分析和改进措施的制定。

如今开发出一种能够快速、精确测量磨损划痕宽度的系统，这套系统能够测量较深的划痕，价格合理，而且可以根据要求直接在机床上拍摄照片。

随后可以在笔记本电脑上对这些照片进行测量和评价。

每一位切削加工从业人员都希望能够提高刀具的使用寿命。

现在主要使用图形来显示加工刀具的生产效率，以及磨损划痕深度(VB)随着使用寿命的增长而逐渐加深的过程。

测量并记录刀具的磨损情况的方法：1、测量的方法从实际生产中产生：位于奥地利Steyr市的Profactor工艺车间一直在"制造工艺"领域中采用在固定显微镜上对磨损划痕进行测量的方法。

磨损情况将被拍摄成照片并且可以借助图形处理软件进行测量。

由于显微镜的可用工作空间较小，因此需要松开转盘或者全硬质金属刀具，因此不可能查清诸如深孔钻头上过大或者过长刀具的磨损划痕宽度。

以前人们主要借助于集成了测量尺的放大镜进行检查，虽然能够提高测量的灵活性，但是由于操作人员的差异会导致不一致的测量结果。

类似的结果可以展示另外一种被测系统：一方面，尽管固定式测量系统具有较好的经济性，但是便携性能较差；另一方面，简易移动式测量系统的测量精度较低，成像质量较差，测量深度不足。

每一位切削加工从业人员都希望能够提高刀具的使用寿命。

现在主要使用图形来显示加工刀具的生产效率，以及磨损划痕深度(VB)随着使用寿命的增长而逐渐加深的过程。

2、刀具磨损的形成过程：如果需要频繁记录磨损的形成过程、分析磨损的形成机理就需要一套全新的系统。

高清晰的数码相机(800万像素)配备了光学图像稳定器、全新开发的显微瞄准镜以及附件的光源。

万向节磁性三脚架可以作为移动式支架，而且能够直接固定在机床上。

如果用户需要对加工过程进行优化，可以将整套系统放入便携式容器，并配备必要的备用电池、充电器或者清洁器具。

测量系统的构造：直接在铣床的转盘铣刀前布置配备有磁性三脚架的数码相机Profactor公司的JosefMerkinger说："图片的高质量、测量系统和评价软件的便捷操作是我们的一大优势。

机械加工中的刀具磨损监测与预测研究在机械加工过程中，刀具磨损是一个不可避免的问题。

随着刀具使用时间的增加，刀具表面会出现磨损、断裂和刃口的损坏，这将导致加工质量下降，生产效率降低，甚至还会导致机床的故障。

因此，对刀具的磨损进行监测和预测，对于提高加工质量和生产效率具有重要意义。

一、刀具磨损的监测方法1. 磨损比较法：将新刀具与磨损刀具进行比较，通过观察刀具表面的磨损程度来判断刀具的磨损情况。

这种方法简单直观，但无法量化刀具磨损的程度。

2. 视觉检测法：使用显微镜等设备观察刀具表面的变化，通过对图像进行分析来判断刀具的磨损情况。

这种方法可以实时监测刀具磨损，但需要专业人员进行观察和分析。

3. 声学检测法：通过刀具与工件接触时产生的声音来监测刀具的磨损情况。

这种方法可以实时监测刀具的磨损，并且可以自动化，但对于噪音的干扰较大。

4. 高温检测法：通过测量切削区域的温度来判断刀具的磨损情况。

由于刀具磨损会导致切削区域的温度升高，因此可以根据温度的变化来监测刀具的磨损情况。

二、刀具磨损的预测方法1. 统计方法：通过对历史数据进行统计和分析，建立一个刀具磨损模型来预测刀具的寿命。

这种方法简单易行，但预测精度较低。

2. 人工神经网络方法：通过收集大量的刀具磨损数据，利用人工神经网络模型来预测刀具的寿命。

这种方法可以实现自动化预测，但对于神经网络的建模和训练要求较高。

3. 物理模型方法：通过对切削力、切削温度等参数进行测量和分析，建立一个刀具磨损的物理模型，利用这个模型来预测刀具的寿命。

这种方法可以提高预测精度，但需要大量的实验和分析工作。

三、刀具磨损监测与预测的意义1. 提高加工质量：刀具的磨损会导致加工表面的粗糙度增加，尺寸偏差增大等问题，通过监测和预测刀具的磨损情况，可以及时更换刀具，保证加工质量。

2. 提高生产效率：刀具的磨损会导致加工力增大，切削力的不稳定等问题，通过监测和预测刀具的磨损情况，可以及时调整切削参数，提高生产效率。

刀具磨损检验方法1.视觉检验法：视觉检验法是最简单和直观的一种方法，通过观察刀具的外观变化来判断刀具的磨损情况。

一般来说，刀具的磨损会导致刃口变钝、表面出现划痕和磨损痕迹等。

操作时，将刀具放在光线良好的地方，仔细观察刀具的刃口和表面是否有磨损迹象。

如果刃口变钝、表面有磨损，则说明刀具已经磨损。

2.尺寸测量法：尺寸测量法主要是通过测量刀具的尺寸变化来判断磨损情况。

一般来说，刀具的尺寸变化与刀具的磨损程度有直接的关系。

操作时，使用测量工具（如卡尺、游标卡尺等）测量刀具的关键部位的尺寸，与新刀具的尺寸进行对比。

如果测量值较小，明显小于新刀具的尺寸，则说明刀具已经磨损。

3.镜像法：镜像法是利用刀具表面的反光特性来判断磨损情况。

一般来说，刀具的磨损会导致表面变得不光洁，反光度下降。

操作时，将一块光洁度高的平板放在刀具表面，观察刀具表面的镜像。

如果发现镜像模糊、不清晰或有明显的磨损痕迹，则说明刀具已经磨损。

4.试切试验法：试切试验法是通过刀具在工作过程中的切削效果来判断磨损情况。

一般来说，刀具的磨损会导致切削力的增加、切削质量的下降等。

操作时，选择一块标准工件，使用新刀具和磨损刀具进行试切。

通过比较两次试切的切削力、切削质量等指标，如果发现磨损刀具的切削力较大、切削质量较差，则说明刀具已经磨损。

5.质量分析法：质量分析法是通过分析切削工件的质量来判断刀具的磨损程度。

一般来说，刀具的磨损会导致工件的表面质量下降、尺寸精度降低等。

操作时，选择一批具有一定数量的工件，使用新刀具和磨损刀具进行切削。

通过测量工件的表面质量、尺寸精度等指标，比较新刀具和磨损刀具切削的工件质量差异，如果发现磨损刀具切削的工件质量较差，则说明刀具已经磨损。

以上是刀具磨损检验方法的主要几种，每种方法都有其独特的优点和适用范围。

在实际的刀具磨损检验中，可以根据具体情况选择合适的方法进行检测，以保证刀具的使用寿命和工作效率。

切削润滑刀具磨损快速测定法切削润滑刀具磨损快速测定法可以帮助实现切削润滑刀具磨损的快速检测和分析。

以下是一些常见的切削润滑刀具磨损快速测定方法：
1.计重法：这种方法是最简单的磨损测定方法。

将使用过的刀具称重，然后将其与新刀具的重量进行比较，即可计算出磨损量。

这种方法的优点是简单易行，但是只能提供大致的磨损量，并不能精确测定。

2.扫描电子显微镜（SEM）观察法：这种方法可以通过扫描电子显微镜观察磨损表面形貌，从而分析磨损原因和程度。

这种方法需要一定的技术操作和仪器支持，但是可以提供较为准确的磨损分析结果。

3.光学显微镜观察法：这种方法可以通过光学显微镜观察切削润滑刀具的磨损情况，例如磨损面积、磨损深度等参数。

这种方法需要适当的样品制备和仪器支持，可以提供较为准确的磨损分析结果。

4.三维激光扫描法：这种方法可以利用三维激光扫描仪对刀具表面进行扫描和测量，得到刀具的三维形貌和磨损情况。

这种方法具有高精度、高效率等优点，但是需要专业的设备和技术支持。

总之，切削润滑刀具磨损快速测定方法的选择应根据具体情况而定，需要考虑样品的性质、测试的精度和效率等因素。

同时，选择合适的磨损测定方法可以帮助企业实现快速检测和分析，从而及时采取措施，延长刀具使用寿命，提高生产效率和质量。

1/ 1。

机床刀具磨损检测方法一、引言机床刀具是制造业中不可或缺的重要工具，其磨损情况直接影响到加工质量和效率。

因此，及时准确地检测机床刀具的磨损程度对于保证加工质量和提高生产效率至关重要。

本文将探讨机床刀具磨损检测的方法及其应用。

二、机床刀具磨损分类机床刀具的磨损主要分为刃口磨损和侧面磨损两种类型。

刃口磨损是指刀具刃口的磨损情况，侧面磨损则是指刀具侧面的磨损情况。

针对不同类型的磨损，需要采用不同的检测方法。

2.1 刃口磨损检测方法刃口磨损是机床刀具最常见的磨损类型，其检测方法多种多样，以下为常用的几种方法：1.直观检测法：通过人眼观察刀具刃口的磨损情况，根据经验判断是否需要更换刀具。

这种方法简单易行，但准确性有限，只适用于刃口磨损程度较为明显的情况。

2.使用显微镜检测法：将刀具刃口放置在显微镜下进行观察，借助显微镜的放大功能，可以清晰地看到刃口的磨损情况。

这种方法相对于直观检测法能够提供更准确的刃口磨损程度信息。

3.刃口测量法：使用专门的刃口测量仪器对刀具刃口进行测量，通过测量结果来判断刃口磨损的程度。

这种方法准确性较高，但需要专门的测量设备和技术支持。

2.2 侧面磨损检测方法侧面磨损是机床刀具的另一种常见磨损类型，其检测方法也有多种选择：1.使用显微镜检测法：与刃口磨损的检测方法相似，将刀具侧面放置在显微镜下进行观察，以判断侧面的磨损情况。

2.侧面测量法：使用专门的侧面测量仪器，对刀具侧面进行测量，从测量结果中获取侧面磨损的程度信息。

这种方法准确性较高，但同样需要专门的测量设备和技术支持。

三、机床刀具磨损检测应用机床刀具磨损检测方法的应用范围十分广泛，以下为几个典型的应用场景：3.1 制造业在制造业中，机床刀具的磨损情况直接关系到产品的加工质量和生产效率。

通过及时准确地检测机床刀具的磨损程度，可以及时更换磨损严重的刀具，保证产品的质量和生产效率。

3.2 维修保养机床刀具的磨损检测也可以应用于维修保养领域。

铣刀刀具磨损检测方法
铣刀刀具是机械加工中常用的重要工具之一，它的使用寿命和性能直接影响加工质量和效率。

因此，及时检测铣刀刀具的磨损情况非常必要。

下面介绍几种常用的铣刀刀具磨损检测方法。

1. 目视检测法
这是最简单也最直观的检测方法，即通过肉眼观察铣刀刀具的外观和形状，判断其磨损情况。

一般来说，刀刃磨损会导致刀刃变钝或变尖，刀片表面出现磨痕或划痕等。

这种方法操作简单，但只能检测表面磨损，无法检测到内部磨损情况。

2. 量具测量法
这种方法通过使用各种量具，如卡尺、外径量规、内径量规等，对铣刀刀具的尺寸和形状进行测量，从而判断其磨损情况。

这种方法可以检测到较小的磨损，但需要较高的操作技能和专业工具，且操作过程较为繁琐。

3. 图像处理方法
这种方法通过使用图像处理软件，对铣刀刀具的数字图像进行处理和分析，从而得出其磨损情况。

这种方法操作简便、快捷，可以检测到更加微小的磨损，但需要专业的软件和设备，且需要对铣刀刀具的数字图像有一定的处理经验。

总之，针对铣刀刀具的磨损情况，不同的检测方法各有优劣。

在实际使用中，应根据需要选择合适的方法进行检测，以保证铣刀刀具的使用效果和寿命。

刀具磨损报告作业指导一、引言刀具磨损报告是对使用过程中刀具的磨损情况进行评估和分析的重要工作，旨在帮助企业了解刀具的使用寿命、磨损原因以及磨损对加工质量和效率的影响。

本报告旨在提供刀具磨损报告的作业指导，帮助操作人员准确、详细地记录和分析刀具磨损情况。

二、报告内容刀具磨损报告一般包括以下内容：1. 刀具信息在报告的开头，需要记录刀具的基本信息，包括刀具型号、刀具材料、刀具尺寸等。

这些信息可以从刀具上的标识或产品说明书中获取。

2. 使用情况记录刀具的使用情况，包括使用时间、使用次数、使用工件类型、使用工艺参数等。

这些信息有助于评估刀具的使用寿命和磨损情况。

3. 磨损评估对刀具的磨损情况进行评估，包括刀尖磨损、刀片磨损、刀具表面磨损等。

可以使用显微镜或其他测量工具对刀具进行检测和测量，记录磨损程度和位置。

4. 磨损原因分析分析刀具磨损的原因，可能包括切削力过大、切削速度不合适、刀具材料选择不当等。

通过分析磨损原因，可以采取相应的措施来延长刀具的使用寿命。

5. 磨损对加工质量和效率的影响评估刀具磨损对加工质量和效率的影响，包括加工表面质量、加工精度、加工速度等方面。

可以通过对比磨损前后的加工结果来评估磨损对加工的影响程度。

6. 维护和更换建议根据刀具磨损情况和分析结果，提出维护和更换建议，包括刀具的清洁、润滑和保养方法，以及更换刀具的时机和方法。

三、报告撰写要求在撰写刀具磨损报告时，需要注意以下要求：1. 准确记录对刀具的磨损情况进行准确、详细的记录，包括磨损位置、磨损程度等。

可以使用图片、图表等方式来展示磨损情况。

2. 数据分析对磨损数据进行分析，找出磨损的规律和原因。

可以使用统计方法或其他分析工具来辅助分析。

3. 结果呈现将分析结果以清晰、简洁的方式呈现在报告中，可以使用表格、图表等形式来展示分析结果。

4. 建议提出根据分析结果，提出合理的维护和更换建议，帮助企业延长刀具的使用寿命和提高加工效率。

检测数控铣床中刀具的磨损问题数控铣床作为一种高性能的机床，广泛应用于模具制造、机械零部件加工等领域。

然而，在使用数控铣床时，刀具的磨损问题是不可避免的。

为保证加工质量和效率，及时检测数控铣床中刀具的磨损程度至关重要。

本文将从如何检测数控铣床中刀具磨损的方法、影响刀具磨损的因素以及如何延长刀具寿命这三个方面展开阐述。

一、如何检测数控铣床中刀具的磨损1.外观检查法：外观检查法是通过观察刀具表面磨损状况和切削刃的状态等外观特征来判断刀具是否需要更换。

常用的外观检查方法包括目视检查、手感检查和光学检查等。

2.声学检测法：声学检测法是利用声波传播，通过声学信号的变化来判断刀具的磨损情况。

具体方式是在加工过程中利用振动传感器来获取声波信号，并通过对信号的处理和分析来判断刀具的状态。

3.无损检测法：无损检测法是通过检测刀具的磁性、电性、热性等特性来判断刀具的磨损情况。

常用的无损检测方法包括磁力检测、涡流检测和红外热像法等。

二、影响刀具磨损的因素1.切削条件：切削条件是影响刀具磨损的重要因素。

如切削速度、切削深度、进给速度等都会直接影响刀具的磨损状态。

当切削条件不合理时，会导致刀具的过度磨损，缩短其使用寿命。

2.材料硬度：加工材料的硬度越大，刀具的磨损就越快。

尤其是对于硬度较高的材料，如不锈钢、钨钢等，其对刀具的磨损更为明显。

3.刀具材质：刀具材质也是影响刀具磨损的因素之一。

常用的刀具材质包括高速钢、硬质合金和陶瓷等。

这些材质有其各自的优点和局限性，在使用过程中需根据具体情况进行选择。

三、如何延长刀具寿命1.合理使用切削液：切削液的作用是冷却切削区、润滑刀具和工件，减少切削热量对刀具的影响。

因此，使用切削液可以有效延长刀具寿命。

但需注意选择合适的切削液，且定期更换。

2.选用高品质的刀具：选择高品质的刀具不仅可以提高加工效率和精度，也可以延长刀具的寿命。

因为高品质的刀具通常采用先进的材料和处理工艺制造，具有更强的抗磨损性和耐用性。
