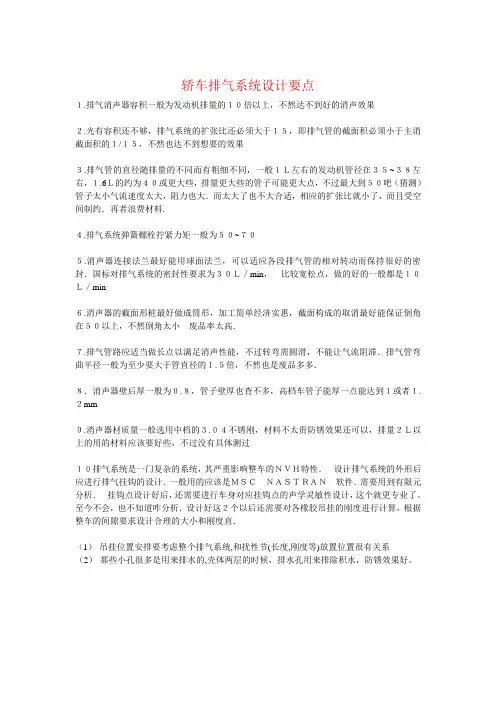

轿车排气系统设计要点

轿车排气系统设计要点

1.消声器容积一般为发动机排量的10倍。

2.排气系统的扩张比必须大于15，即排气管的截面积必须小于主消声器截面

积的1/15。

3.排气管的直径随排量的不同选取，1L的发动机，排气管径在35~38左右，

1.6L的管径在40左右，排量越大，管径相应增大，最大管径选取（50猜测），

管子太小，气流速度太大，阻力大。相反管子太大，相应的扩张比减小了，会受空间限制，造成材料浪费。

4.排气系统弹簧螺栓扭紧力一般为50~70.

5.消声器连接最好用球法兰，可以适应各段排气管的相对转动而保持很好的密

封，国际队排气系统密封性要求为30L/min,要求好的，一般在10L/min。

6.消声器的截面积最好做成筒形，加工简单实惠，截面构成的倒角在50以上，

倒角太小，废品率太高。

7.排气管路应适当做长，保证消声性能，转角需圆滑不能让气流阻滞，，排气

管弯曲半径一般为至少大于管直径的1.5倍，不然废品率高。

8.消声器壁厚一般为0.8，稍好的为1或者1.2。

9.消声器材料选取中档3.04不锈钢，材料价格便宜防锈效果满足要求，排量

2L材料应选取更好。

10.排气系统影响整车NVH特性。
