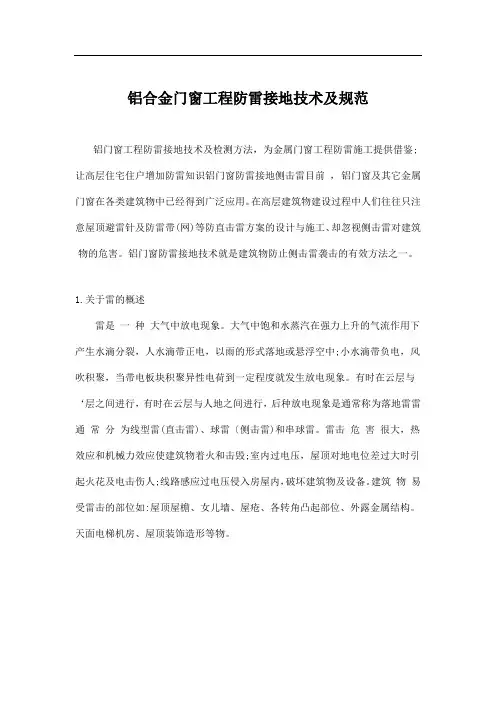

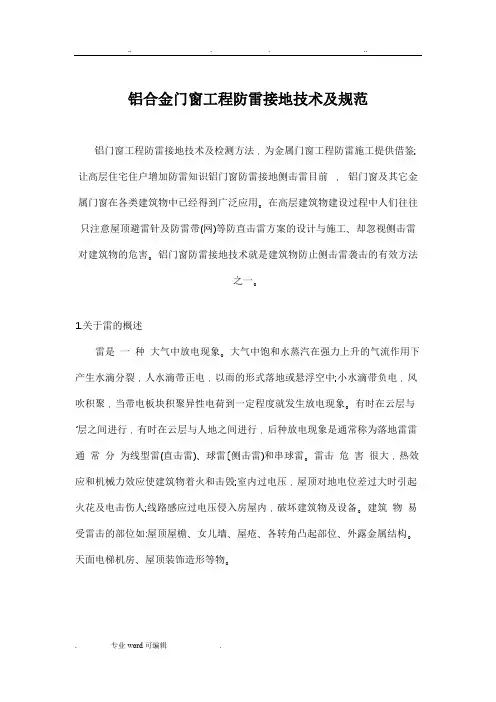

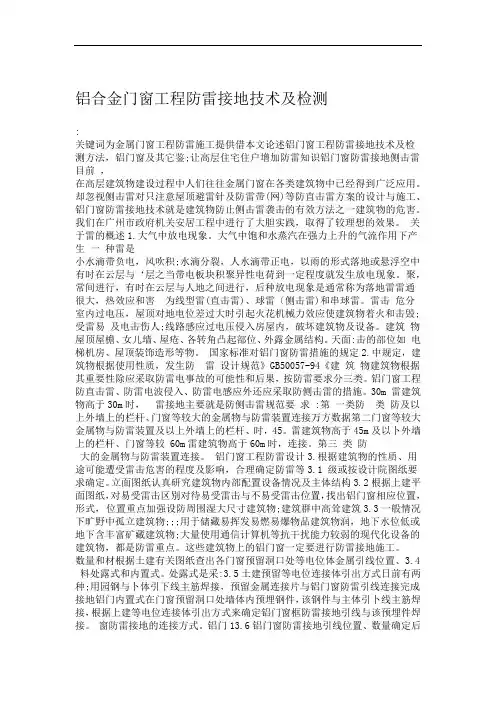

铝合金门窗工程防雷接地技术及规范
铝门窗工程防雷接地技术及检测方法，为金属门窗工程防雷施工提供借鉴;让高层住宅住户增加防雷知识铝门窗防雷接地侧击雷目前，铝门窗及其它金属门窗在各类建筑物中已经得到广泛应用。在高层建筑物建设过程中人们往往只注意屋顶避雷针及防雷带(网)等防直击雷方案的设计与施工、却忽视侧击雷对建筑物的危害。铝门窗防雷接地技术就是建筑物防止侧击雷袭击的有效方法之一。
1.关于雷的概述
雷是一种大气中放电现象。大气中饱和水蒸汽在强力上升的气流作用下产生水滴分裂，人水滴带正电，以雨的形式落地或悬浮空中;小水滴带负电，风吹积聚，当带电板块积聚异性电荷到一定程度就发生放电现象。有时在云层与‘层之间进行，有时在云层与人地之间进行，后种放电现象是通常称为落地雷雷通常分为线型雷(直击雷)、球雷〔侧击雷)和串球雷。雷击危害很大，热效应和机械力效应使建筑物着火和击毁;室内过电压，屋顶对地电位差过大时引起火花及电击伤人;线路感应过电压侵入房屋内，破坏建筑物及设备。建筑物易受雷击的部位如:屋顶屋檐、女儿墙、屋疮、各转角凸起部位、外露金属结构。天面电梯机房、屋顶装饰造形等物。
2.国家标准对铝门窗防雷措施的规定
《建筑物防雷设计规范》GB50057-2010中规定，建筑物根据使用性质，发生雷电事故的可能性和后果，按防雷要求分三类。建筑物根据其重要性除应采取防直击雷、防雷电波侵入、防雷电感应外还应采取防侧击雷的措施。铝门窗工程防雷接地主要就是防侧击雷规范要求 :第一类防雷建筑物高于30m时，30m 及以上外墙上的栏杆、门窗等较大的金属物与防雷装置连接万方数据第二类防雷建筑物高于45m时，45。及以上外墙上的栏杆、门窗等较大金属物与防雷装置连接。第三类防雷建筑物高于60m时， 60m及以卜外墙上的栏杆、门窗等较大的金属物与防雷装置连接。
3.铝门窗工程防雷设计
3.1根据建筑物的性质、用途可能遭受雷击危害的程度及影响，合理确定防雷等级或按设计院图纸要求确定。
3.2根据上建平面图纸，立面图纸认真研究建筑物内部配置设备情况及主体结构形式，找出铝门窗相应位置，区别对待易受雷击与不易受雷击位置，对易受雷击位置重点加强设防
3.3一般情况下旷野中孤立建筑物;建筑群中高耸建筑;大尺寸建筑物;周围湿润，地下水位低或地下含丰富矿藏建筑物;用于储藏易挥发易燃易爆物品建筑物;大量使用通信计算机等抗干扰能力较弱的现代化设备的建筑物，都是防雷重点。这些建筑物上的铝门窗一定要进行防雷接地施工。
3.4 根据土建有关图纸查出各门窗预留洞口处等电位体金属引线位置、数量和材料
3.5土建预留等电位连接体引出方式日前有两种:处露式和内置式。处露式是采用园钢与卜体引下线主筋焊接，预留金属连接片与铝门窗防雷引线连接完成接地;内置式在门窗预留洞口处墙体内预埋钢件，该钢件与主体引卜线主筋焊接，铝门窗框防雷接地引线与该预埋件焊接。根据上建等电位连接体引出方式来确定铝门窗防雷接地的连接方式
3.6铝门窗防雷接地引线位置、数量确定后应考虑其材料及规格，见表1。铝门窗防雷引线与上建预留等电位体连接无论采取焊接还是螺栓连接，它与铝合金框的连接方式最好采用不锈钢螺栓紧固并民加防松装置，见图1
4.铝门窗工程防雷接地施工铝门窗工程防雷接地主要指门窗框与土建主体引卜线之门连通。施工过程:
(1) 铝门窗框在预留洞口中安装固定之前，应把防雷引线预留孔与引线接触处打磨掉氧化层或喷涂层，要求高时应涂导电膏，不锈钢螺栓紧固井加装弹簧垫片防松。按图纸要求数量规格、位置，正确安装牢固防雷引线后，固定门窗框使其不能发生位移万方数据
(2 ) 检查铝门窗框预留洞口旁土建单位留置的电位连接体金属片的数量、规格、位置，清除其卜面的锈层、防锈油漆层和水泥砂浆等杂物，必要时应打磨掉表面非导电层、涂抹导电膏，然后再与铝门窗防雷引线采用不锈钢螺栓紧固并加装弹簧垫片防松
(3 ) 铝门窗防雷接地后，应及时调整各连接导线位置，使连接体紧贴墙体或寒于框与墙之间的缝内便于土建制作窗台。若高出墙体完成面时应凿墙深藏。单
根引线不够长，以多根加长
(4 ) 如果门窗防雷引线与主体预留等电位体引线都采用圆钢或扁钢焊接时应按下列方法焊接。扁钢对扁钢搭接时，采用三面焊，焊接长度至少为宽度的2倍;不同截面时按最大宽度的2倍计算。园钢对园钢搭接时采用2面焊焊接，长度为最大直径的6倍，焊缝应均匀饱满无夹渣气孔和砂眼，焊区应打磨光滑断11应成45“斜面。焊缝刷防锈油漆二遍，连接体不应影响土建单位制作窗(门)台。
5.铝门窗防雷接地工程检测验收。铝门窗防雷接地工程检测分三部分:第一部分铝门窗防雷接地施工前会同土建单位、工程监理部和质量管理部门对土建预留等电位体是否接通大地进行检测验收，及时消除不导通现象。也可直接同上建防雷施工单位办理工序合格移交手续，然后自检过程发现个别有问题等电位体时及时通知有关单位解决。第二部分铝门窗预留防雷引线与上建留置等电位体金属片接通后应及时检测其是否导通，通常采用万能电表检测，及时消除不导通现象。第三部分铝门窗防雷接地施工结束，应及时对铝门窗接地电阻值进行检测，确保接地电阻值在设计规定范围内。工程验收分两部分:隐蔽工程验收和接地电阻值验收。隐蔽工程验收重点检查铝门窗与大地之间各连接体的位置、数量、型号是否正确，紧固件安装是否牢固，按工艺施工后应及时深藏，不影响土建窗台施工。消除遗漏、断裂、松动等现象铝门窗接地电阻伉的测量见图2。测量仪器采用ZC-8型接地电阻表，规格为四端钮型0-10-100 n量程
1 ) 沿被测接地极E’(建筑物基础)使电位探测针P’和电流探测针C’依直线彼此相距20米，且电位探测针P’插于接地极E’和电流探测针C‘之间。
(2 ) 用导线将E’、P’、C’联于仪表相应的端钮。四端钮型P2C2两端柱合并接通为1个线柱.与被测铝门窗连接
(3 ) 将仪表放置干燥乎稳水平位置，检查检流计是否指在中心线上，否则可用调零器将其调整于中心线。
(4 ) 将“倍率标度”置于最大倍数，慢慢转动发电机摇把，同时旋动“测量标度盘”使检流计指针指于中心线
(5 ) 当检流计指针接近平衡时，加快发电机摇把的转速，使其达到每分钟120转以上，调整“侧量标度盘”使指针指于中心线上。
(6 ) 若“ 测量标度盘，’的读数小于I时，应将“倍率标度”置于较小标度倍数，再重新调整“测量标度盘”以得到正确读数。
(7 ) 用“ 测量标度盘”的读数乘以“倍率标度”盘的倍数即为所测铝门窗接地电值。测量铝门窗接地电阻值时应该注意按测量仪器使用说明书有关事项进行。另外还要注意阴雨天地面潮湿使侧量值不准尽量不测量;土建基础周围水泥沙浆地面较多，测量时有关探
针必须插人土壤中，且间距合适;测fa时测试导线与铝门窗夹持处应轻轻打磨掉氧化层或喷涂层，位置应选在与防雷引线连结一侧边框的较隐蔽处;由于接触不良，土城潮湿不同，摇表转速不同和其它人为和自然因素，每次测量同一门窗读数都不会完全相同，但只要电阻值在设计值范围内都属合格。
6.防雷接地设计施工中常见问题及对策。
(I ) 设计时没有正确合理地确定建筑物防雷等级，造成材料浪费或设计能力不足
