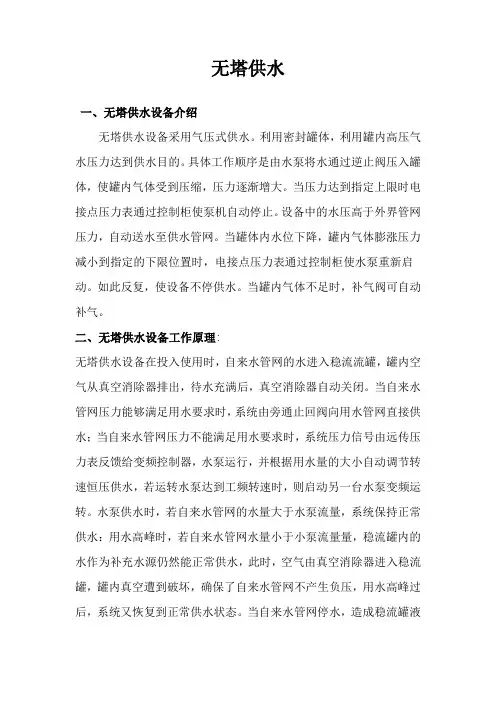

无塔供水
一、无塔供水设备介绍
无塔供水设备采用气压式供水。
利用密封罐体，利用罐内高压气水压力达到供水目的。
具体工作顺序是由水泵将水通过逆止阀压入罐体，使罐内气体受到压缩，压力逐渐增大。
当压力达到指定上限时电接点压力表通过控制柜使泵机自动停止。
设备中的水压高于外界管网压力，自动送水至供水管网。
当罐体内水位下降，罐内气体膨涨压力减小到指定的下限位置时，电接点压力表通过控制柜使水泵重新启动。
如此反复，使设备不停供水。
当罐内气体不足时，补气阀可自动补气。

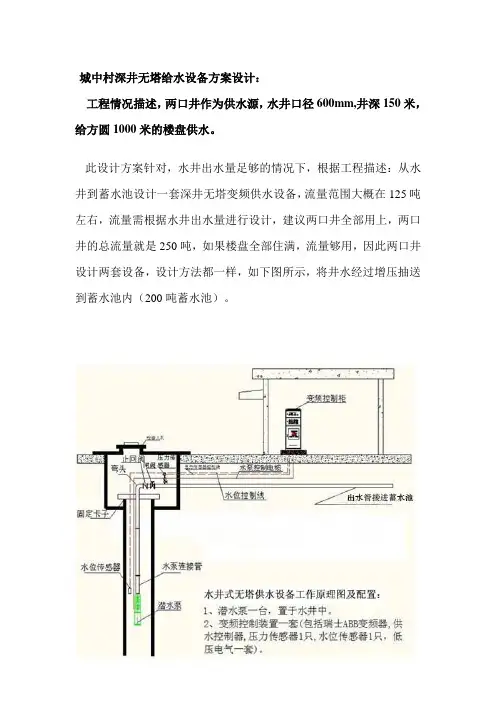

二、无塔供水设备工作原理:
无塔供水设备在投入使用时，自来水管网的水进入稳流流罐，罐内空气从真空消除器排出，待水充满后，真空消除器自动关闭。
当自来水管网压力能够满足用水要求时，系统由旁通止回阀向用水管网直接供水；当自来水管网压力不能满足用水要求时，系统压力信号由远传压力表反馈给变频控制器，水泵运行，并根据用水量的大小自动调节转速恒压供水，若运转水泵达到工频转速时，则启动另一台水泵变频运转。
水泵供水时，若自来水管网的水量大于水泵流量，系统保持正常供水：用水高峰时，若自来水管网水量小于小泵流量量，稳流罐内的水作为补充水源仍然能正常供水，此时，空气由真空消除器进入稳流罐，罐内真空遭到破坏，确保了自来水管网不产生负压，用水高峰过后，系统又恢复到正常供水状态。
当自来水管网停水，造成稳流罐液
位不断下降，液位探测器将信号反馈给变频控制器，水泵自动停机，以保护水泵机组。
夜间小流量供水且自来水管网压力不能满足要求时，气压罐可以贮存并释放能量，避免了水泵频繁启动。
三、无塔供水设备组成
1、工作泵、常用单级或多级卧式或立式清水离心泵。
2、小泵和小气压罐：在小流量甚至零流量持续时间较长，为更节电时设置。
3、变频控制柜：变频控制柜是变频调速给水设备的核心部分，一般由供货厂家按水泵功率配套供应。
4、附件：主要包括连接管道，以及阀门、止回阀、安全阀（有小气压罐时）、压力表、压力继电器和底座等。
一般组装式设备由厂家组装好供货。
四、无塔供水设备的优点：
1、经济效益显著：使用该设备，可不建造水塔、不设楼顶水箱，既减少工程的施工周期，又解决了工程造价费用高的缺点，还克服了气压波动大，水泵启动频繁等不足之处。
2、设计严谨：该设备采用水泵变频恒压控制，无论系统用水量怎样变化，均能使管道出口压力保持恒定。
3、运行可靠：该设备采用变频调速器和国内优质水泵，具有完善的保护功能和自动、手动转换功能，使运行非常可靠。
并且性能良好、控制方式灵活、抗干扰能力强。
4、高效节能：该设备能根据用户用水量的变化来调节水泵转速，使水泵始终工作在高效区，节电效果明显，比恒速水泵可节电35%。
5、操作简单：该设备采用全自动控制，PID调节，键盘操作，人机界面（文本、数字）显示。
操作人员只需转换电控柜开关，即可以实现用户所需工况，实现全自动无人值守。
6、保护功能齐全：具有完美的过载、短路、过压、欠压、缺相、过流、短路、水源缺水等自动保护功能。
在异常情况下能进行信号报警、自检、故障判断等。
7、占地少安装方便：整套设备只有一组供水控制柜和水泵机组，安装非常简单方便。
8、延长水泵及电机的使用寿命：对多台泵组均能可靠的实现软启动，使电网和管网免冲击，并且轮流运转，大大延长了水泵及电机的使用寿命。
五、施工方案
1.1 安装条件
1、设备安装应选择通风良好、灰尘少、不潮湿的场地，环境湿度为-10℃－40℃。
在室外应设防雨，防雷等设施。
2、为方便设备安装、保养、设备四周应留70cm空间，人孔处应保留1.5m空间，四周地面应设排水沟。
3、选定场地后，要处理好地基、在用砼浇注或用砖石砌筑罐体支承座。
待基座完全固化后，再吊装罐体并放稳，随后安装附件，接通电源。
4、在试车前，应先关闭供水阀，检查各密封阀情况，不允许有泄露现象，开车后，应注意机泵转向。
当压力表指针到上限时，机泵自动
停止。
打开供水阀，即可正常供水、如需定时供水，可把选择开关扳到手动位置。
5、泵机组应经常检查，定期保养并加注润滑油。
离心泵和止回阀如发现漏水现象，应及时紧固法兰螺丝或更换石棉根，检查机泵底脚螺栓不能松动，以防损坏机器。
6、电器自动控制系统，应防水、防尘、经常检查线路绝缘情况，连接螺栓是否松动和保险丝完好等情况。
压力表外部最好用透明材料包裹，以防损坏。
7、罐体如发现漆皮脱落，应及时涂漆保养，以延长使用寿命。
1.2施工程序
线缆和管道铺设→设备安装→设备调试→投入试运行→竣工资
料整理→验收交付使用
1.3主要施工方法
按照施工要求，明确无塔供水中各种设备的安装位置，明确各位置的设备型号和安装尺寸，根据供应商提供的产品样本确定安装要求。
根据无塔供水设备供应商提供的技术参数，配合土建做好各设备安装所需的预埋和预留位置。
根据无塔供水设备供应商提供的技术参数和施工设计图纸的要求。
配置供电线路和接地装置。
无塔供水设备应厂区水井位置，其安装位置不易影响现场设备和工作人员的正常活动。
无塔供水系统应有的设备包括变频柜、压力表、阀门、传感器、稳压管、深井泵（55kw）。
必须在土建、装修工程结束后，各专业设备安装基本完毕，在整洁的环境中安装无塔供水系统。
无塔供水安装在厂区地下井位置，而且不影响附近人员的正常活动。
六、无塔上水器设备现场注意事项：
1.调试前应该具备条件：
控制柜应安装在清洁、干燥、无滴水的场合，且无腐蚀性或导电性粉尘（保护等级2），应做好各种防护工作。
电源进线要求为三相五线制，无塔上水器电压要求：380 （±10%），进入电控柜的方式为下进线制，零线、PE线分别压在零线绝缘端子、接地铜排上；三根相线接到上端的总空开上，要求压接铜接头、涮锡处理，要求固定牢靠。
电气布线穿管必须在预制地面前，按厂.家或设计单位的穿管图铺设穿线套管，钢管必须高出预制地面一定距离并套丝，接好电机线，信号线需调试人员指导安装。
管道对接设备前一定要冲洗，调试前一定要备足水源，水泵不能空载调试，否则损坏设备。
使用临时电源调试时，无塔上水器现场一定砸接地极，接好地线，更换正式电源时需调手动正反转。
2.运行中注意的问题：
控制柜应垂直放置，平稳安放在控制柜基础或槽钢底座上。
先把电控柜内主开关合闸，再将控制电源单极开关合上后，才能进行设备的手动和自动操作。
设备正在运行时，严禁操作“自动手动”转换开关。
只有设备完全停止时，方可操作此开关。
采用自耦降压启动的设备，严禁频繁启动，否则有可能造成设备损坏。
变频柜和控制柜壳体要可靠接地。
不要带电操作大功率变频器，在切断电源之后，应等待5分钟，待中间电路电容放电完毕再对变频器、电机或电缆进行操作（最好等变频器电源指示灯灭后3分钟）。
必须由专业人员对设备进行检修和维护。
设备在检修时，应将控制柜进线电源切断。
要定期清理电控柜中的灰尘，保持电控柜的清洁。
不定期检查电控柜中的接地螺丝，确保接线可靠。
消防供水设备必须将面板上的“手动自动”主令开关打自动位置，以便设备自动对消防进行巡检，并在接到消防信号时能自动启动消防泵。
3.出现异常现象应注意的问题：
设备具有全自动运行的功能，如果出现报警故障不能自动时，应急用水可采取手动，时间不宜过长（并有人现场监视压力），等厂家维修人员到场处理。
没有经过专业培训的人员请勿自行维修，否则可
能造成严重的后果.。
