直流电阻和交流电阻的计算

线路电阻如何计算根据欧姆定律，线路有电阻（建筑电气范围内主要是电缆和电线穿管，这时低压阻抗主要是电阻，尤其是小截面导线工程计算中一般可以忽略电抗，严谨计算则需要考虑电抗，按阻抗计算。

当遇到室外架空线时，电抗较大，一般不能忽略），当有电流通过时必然存在电压降。

线路电阻的计算难点在于各种情况下阻抗的确定，《配四》中有如下公式和表格：导线电阻计算：1）导线直流电阻Rθ按下式计算：式中 Rθ——导体实际工作温度时的直流电阻值（Ω）；L——线路长度（m）；S——导线截面（mm2）；cj——绞入系数，单股导线为1，多股导线为1.02；ρ20——导线温度为20℃时的电阻率，铝线芯（包括铝电线、铝电缆、硬铝母线）为0.0282Ω·mm2/m（相当于2.82×10-6Ω·cm），铜线芯（包括铜电线、铜电缆、硬铜母线）为0.0172Ω·mm2/m（相当于1.72×10-6Ω·cm）；ρθ——导线温度为θ℃时的电阻率（10-6Ω·cm）；a——电阻温度系数，铝和铜都取0.004；θ——导线实际工作温度（℃）。

2）导线交流电阻Rj按下式计算：式中 Rj——导体温度为θ℃时的交流电阻值（Ω）；Rθ——导体温度为θ℃时的直流电阻值（Ω）；Kjf——趋肤效应系数，导线的Kjf用式（8）计算（当频率为50Hz、芯线截面不超过240mm2时，Kjf均为1），当δ≥r时Kjf=1；δ≥2r时Kjf无意义，母线的Kjf见表25；Klj——邻近效应系数，导线从图9所示曲线求取，母线的Klj 取1.03；ρθ——导体温度为θ℃时的电阻率（Ω·cm）；r——线芯半径（cm）；δ——电流透入深度（cm）（因趋肤效应使电流密度沿导体横截面的径向按指数函数规律分布，工程上把电流等效地看作仅在导体表面δ厚度中均匀分布，不同频率时的电流透入深度δ值见表26）；μ——相对磁导率，对于有色金属导体为1；f——频率（Hz）。

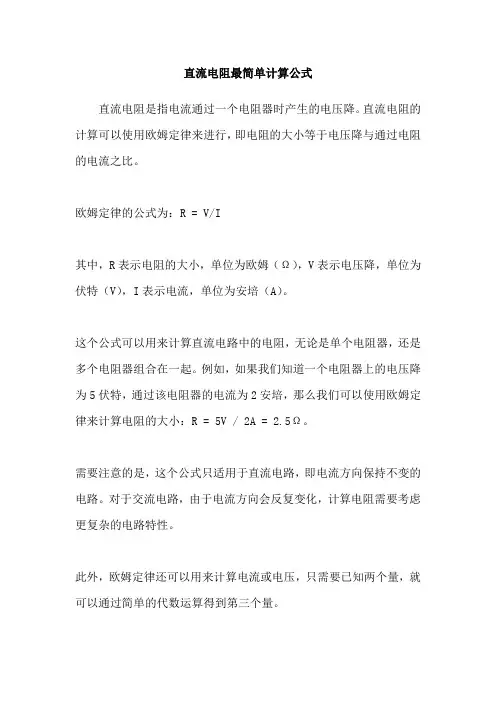

直流电阻最简单计算公式
直流电阻是指电流通过一个电阻器时产生的电压降。

直流电阻的计算可以使用欧姆定律来进行，即电阻的大小等于电压降与通过电阻的电流之比。

欧姆定律的公式为：R = V/I
其中，R表示电阻的大小，单位为欧姆（Ω），V表示电压降，单位为伏特（V），I表示电流，单位为安培（A）。

这个公式可以用来计算直流电路中的电阻，无论是单个电阻器，还是多个电阻器组合在一起。

例如，如果我们知道一个电阻器上的电压降为5伏特，通过该电阻器的电流为2安培，那么我们可以使用欧姆定律来计算电阻的大小：R = 5V / 2A = 2.5Ω。

需要注意的是，这个公式只适用于直流电路，即电流方向保持不变的电路。

对于交流电路，由于电流方向会反复变化，计算电阻需要考虑更复杂的电路特性。

此外，欧姆定律还可以用来计算电流或电压，只需要已知两个量，就可以通过简单的代数运算得到第三个量。

总之，直流电阻的计算最简单的公式就是欧姆定律，通过电压降与电流的比值可以得到电阻的大小。

这个公式在电路分析和设计中非常常用，是理解和解决电路问题的基础。

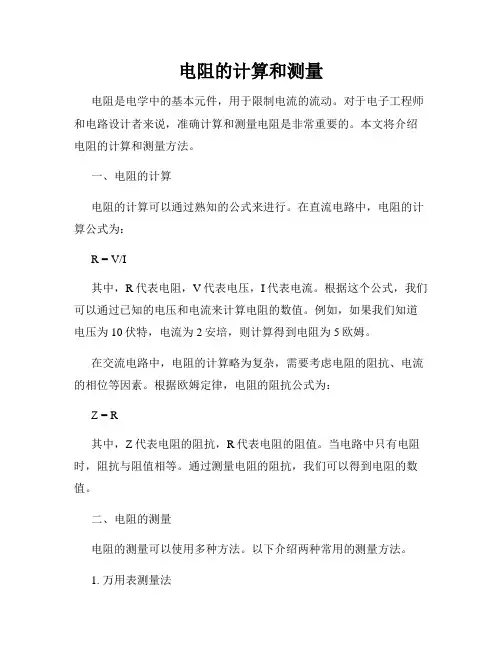

电阻的计算和测量电阻是电学中的基本元件，用于限制电流的流动。

对于电子工程师和电路设计者来说，准确计算和测量电阻是非常重要的。

本文将介绍电阻的计算和测量方法。

一、电阻的计算电阻的计算可以通过熟知的公式来进行。

在直流电路中，电阻的计算公式为：R = V/I其中，R代表电阻，V代表电压，I代表电流。

根据这个公式，我们可以通过已知的电压和电流来计算电阻的数值。

例如，如果我们知道电压为10伏特，电流为2安培，则计算得到电阻为5欧姆。

在交流电路中，电阻的计算略为复杂，需要考虑电阻的阻抗、电流的相位等因素。

根据欧姆定律，电阻的阻抗公式为：Z = R其中，Z代表电阻的阻抗，R代表电阻的阻值。

当电路中只有电阻时，阻抗与阻值相等。

通过测量电阻的阻抗，我们可以得到电阻的数值。

二、电阻的测量电阻的测量可以使用多种方法。

以下介绍两种常用的测量方法。

1. 万用表测量法万用表是一种常见的电气测量仪器，可以用于测量电压、电流、电阻等参数。

测量电阻时，需要将万用表的测量模式调至欧姆档位。

将待测电阻两端接入万用表的测量端子，并等待一段时间，直到读数稳定。

根据万用表上显示的数值，即可得到电阻的阻值。

2. 桥式测量法桥式测量法是一种更精确的电阻测量方法，适用于测量较小阻值的电阻。

常见的桥式测量方法有维也纳电桥、韦尔斯顿电桥等。

这些电桥利用电桥平衡原理，通过调节电桥上的调节元件，使电桥平衡，从而测量待测电阻的数值。

在进行电阻测量时，需要注意以下几点：- 保持电路稳定：确保电路中没有其他干扰源，避免电流和电压的变化。

- 防止温度影响：电阻的数值受温度影响较大，需要在室温下进行测量，或者根据温度系数进行修正。

- 接触良好：确保待测电阻与测量仪器的接触良好，避免接触电阻对测量结果的影响。

总结：电阻的计算和测量对于电子工程师和电路设计者来说至关重要。

通过准确的计算和测量，可以保证电路设计的可靠性和稳定性。

通过本文介绍的方法，希望读者能够更好地理解电阻的计算和测量，并能够应用于实际工作中。

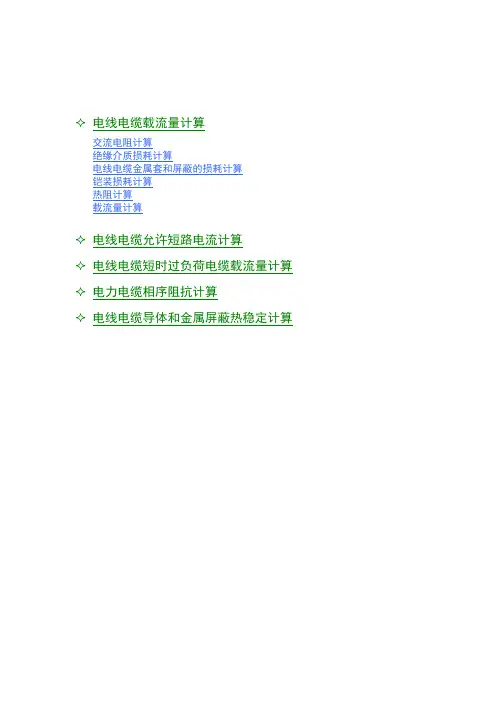

✧电线电缆载流量计算交流电阻计算绝缘介质损耗计算电线电缆金属套和屏蔽的损耗计算铠装损耗计算热阻计算载流量计算✧电线电缆允许短路电流计算✧电线电缆短时过负荷电缆载流量计算✧电力电缆相序阻抗计算✧电线电缆导体和金属屏蔽热稳定计算电线电缆载流量计算一、交流电阻计算1. 集肤和邻近效应对应的Ks 和Kp 系数的经验值： 导体不干澡浸渍:0.1=sk 0.1=p k导体干燥浸渍:0.1=s k 8.0=p k2. 工作温度下导体直流电阻：)]20(1[200-+⨯='θαR R0R —20oC 时导体直流电阻 OHM/M 20α—20oC 时导体电阻温度系数3. 集肤效应系数：1.一般情况：s SR f X κπ72108-⨯'=448.0192ss s X X Y +=2. 穿钢管时：s SR f X κπ72108-⨯'=5.18.019244⨯+=ss s X X Y f —电源频率Hz4. 邻近效应系数：a. 二芯或二根单芯电缆邻近效应因数：p pR fX κπ72108-⨯'=一般情况：9.2)(8.0192244⨯+=sd X X Y c p pp穿钢管时：5.19.2)(8.0192244⨯⨯+=sd X X Y c p ppdc:导体直径 mm s ：各导体轴心间距 mmb. 三芯或三根单芯电缆邻近效应因数:p pR f X κπ72108-⨯'=（1） 圆形导体电缆 一般情况：]27.08.019218.1)(312.0[)(8.0192442244+++⨯+=ppc c p pp XXsd s d X X Ydc:导体直径 mm s ：各导体轴心间距 mm穿钢管时：5.1]27.08.019218.1)(312.0[)(8.0192442244⨯+++⨯+=ppc c p pp XXsd s d X X Ydc:导体直径 mm s ：各导体轴心间距 mm（2） 成型导体电缆 一般情况：]}27.08.019218.1)(312.0[)(8.0192{32442244++++⨯++=ppx X x X p p p XXtd d t d d X X Y 穿钢管时：5.1]}27.08.019218.1)(312.0[)(8.0192{32442244⨯++++⨯++=ppx X x X p p p XXtd d t d d X X Y dx: 截面和紧压程度均等同于圆导体的直径 t:导体之间的绝缘厚度（即两倍相绝缘厚度）5. 集肤效应产生电阻：S s Y R R '=6. 邻近效应产生电阻：p p Y R R '=7. 导体交流电阻：)](1[p s Y Y R R ++'=二、绝缘介质损耗计算1．导体电容：D i —— 绝缘层直径（除屏蔽层）,mm dc —— 导体直径（含导体屏蔽层）,mm 非屏蔽多芯或直流电缆不需计算绝缘损耗 ε：介电常数 PE:2.3 pvc:6.0 2. 单相绝缘介质损耗:ω=2πf)/( (20)m W tg U c W d δω=U 0:对地电压 V C ：电容 F/m tg δ：介质损耗角正切 0.004三、电线电缆金属套和屏蔽的损耗计算金属套截面积：A = π(Ds o + t) t 'MM^2)/(10)ln(189m F d D c ci-⨯=ε金属带截面积：A=π(Ds o +nt)nt/(1±k) (重叠:1-k,间隙1+k)金属套电阻：1011131/)](1[10A K R S S S S θθαρ-+= 2022232/)](1[10A K R S S S S θθαρ-+=Rs:金属套工作温度时电阻,Ohm/km ρs:20oC 时金属套材料电阻率, Ohm.mm^2/m αs ：金属套电阻温度系数,1/oC K: 金属套工作温度系数（0.8-0.9） θs:电缆导体最高工作温度,oC θo:标准工作温度，一般为20oC A: 金属套截面积,mm^2 总金属套电阻：3211111S S S R R R Rs ++=Rs1:金属套电阻,Ohm/km Rs2:金属带电阻,Ohm/km Rs3:其它电阻,Ohm/km1．单芯电缆或三芯SL 型，三芯钢管型电缆：)/(102ln 29cm D Sx ss Ω⨯=-ωS:带电段内各导体间的轴间距离 Ds:金属套平均直径Ds:金属套平均直径D 1….D n:第1至n 层的金属护套前外径,mm t1….tn:第1至n 层的金属护套厚度,mm N:金属护套层数电缆类型1：单芯三相电路等边三角形敷设电缆；三芯非铠装分相铅包(SL 型)电缆； 两根单芯和三根单芯电缆（三角形排列）金属套两端互联接地；正常换位金属套两端互联平面排列的三根单芯电缆 （1）.护套二端接地（涡流损失系数不计）2221ss s s x r x r r +⨯='λNt D t D t D t D t D D n n S 2244233222211).......()()()()(++++++++=（2）.护套单点或交叉换位互联接地（环流损失系数不计）Ss s s s D S r S D A S D r r A 52)/10.(])2/(1[)2(.2922211++="ωλ A 1=3 A 2=0.417电缆类型2：单芯三相电路等距平面布设（1）.护套二端接地（涡流损失系数不计） 电缆换位:)/(102ln 29cm D S x se sΩ⨯='-ω S e =1.26S (cm)2221ss s s x r x r r '+'⨯='λ电缆不换位：a x r M s s+=3a x r N s s -=)/(102ln 29cm a Ω⨯=-ω fπω2=A 相：)1)(1(44)(323.22221+++-++='N M N M N M r r s λB 相：11.21+='N r r s λC 相：)1)(1(44)(323.22221+++--+='N M N M N M r r s λ（2）.护套单点或交叉换位互联接地（环流损失系数不计）Ss s s s D S r S D A S D r r A 52)/10.(])2/(1[)2(.2922211++="ωλ 两侧电缆：A 1=1.5 A 2=0.27 中间电缆：A 1=6 A 2=0.083电缆类型3：钢管型三芯缆（分相屏蔽或分相金属护套，不分连接方式）22217.1ss sx r x r r s+⨯='λ分裂导线：)1)(1(4)(422222++++=N M N M N M FF⨯''=''11λλrs:每cm 电缆的金属套电阻(OHM/cm) r:每cm 电缆的导体电阻(OHM/CM) Ds:金属套平均直径 S:导体轴间距离 f:电源频率 Hz2．二芯统包金属套非铠装电缆 圆形或椭圆形导体：])(1[)(.1016221421dc d c R R S +⨯=''-ωλ扇形导体：])48.1(2.12[)48.1(.108.1021211621dt r d t r R R S +++⨯=''-ωλfπω2=椭圆形导体mM d d d*= dM ：椭圆的长轴直径mm dm ：椭圆的短轴直径 mmc ：一根导体轴心和电缆轴心之间的距离mm二芯圆形电缆：c=0.5*绝缘外径 三芯圆形电缆：c=1.155*绝缘半径(1.155即 r 332(r 绝缘半径) d ：金属套平均直径 mmr1：两个扇形导体的外接圆半径mm f ：频率 Hz t ：导体之间的绝缘厚度3．三芯统包金属套非铠装电缆圆形或椭圆形导体，当R S ≤100μohm/m 时:])10(411)2()10(11)2[(32742721⨯++⨯+=''ωωλSSS R dc R dc R R圆形或椭圆形导体，当R S >100μohm/m 时:1422110)2(.2.3-⨯=''dc R R S ωλ扇形导体Rs 为任意值：])/10(11)2[(94.027211ωλ⨯++=''S S R d t r R Rr1：三根扇形导体的外接圆半径mm f ：频率 Hz d ：金属套平均直径 mm t ：导体之间的绝缘厚度4．二芯和三芯钢带铠装电缆：钢带铠装使金属套涡流增加，所以应按二三芯统包金属套非铠装电缆（见上）计算的1λ''值乘以下述因数：22]11)(1[μδAAd d d ++四、铠装损耗计算非磁性材料铠装：以护套和铠装的并联电阻代替金属套和屏蔽损耗计算（如上节）中的r s ，护套直径D s1和铠装直径D s2的均方根值代替金属护套的平均直径(即22221s s sD D D +=)铠装金属丝总截面积:42d nA π=A:铠装金属丝总截面积,mm^2 n:金属丝总根数 d:金属丝直径,mm铠装金属带总截面积： A=π(Ds+nt)nt/(1±k) (重叠:1-k,间隙1+k) A:金属带总截面,mm^2 Ds:铠装前外径,mm n:金属带层数 t:金属带厚度,mm k:重叠或间隙率(即重叠或间隙宽度与带宽的比值),% 铠装层电阻(工作温度时):A K R S S S S /)](1[1003θθαρ-+=Rs:铠装层工作温度时电阻,Ohm/km ρs:20oC 时铠装层材料电阻率, Ohm.mm^2/m αs ：铠装层电阻温度系数,1/oC K:铠装层工作温度系数（0.8-0.9） θs:电缆导体最高工作温度,oC θo:标准工作温度，一般为20oC A:铠装层总截面积,mm^2 铠装层平均直径(即节圆直径):D A =Ds+ntD A :铠装层平均直径,mm Ds:铠装前外径,mm n: 铠装层数 t:铠装单层厚度，mm 铠装层等效厚度：Ad A πδ=δ:铠装层等效厚度,mm A:铠装层横截面积，mm^2 d A :铠装平均直径,mm导磁性材料铠装： 1．两芯电缆钢丝铠装：22151422]7.9548.1[1082.31062.0Ad t r R A RR A A ++⨯+⨯=--ωωλr1：外切于各导体的外接圆半径 mm 其余见后所示。

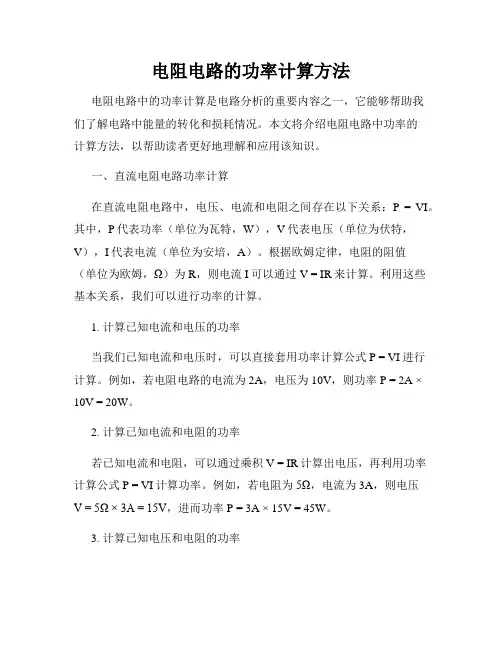

电阻电路的功率计算方法电阻电路中的功率计算是电路分析的重要内容之一，它能够帮助我们了解电路中能量的转化和损耗情况。

本文将介绍电阻电路中功率的计算方法，以帮助读者更好地理解和应用该知识。

一、直流电阻电路功率计算在直流电阻电路中，电压、电流和电阻之间存在以下关系：P = VI。

其中，P代表功率（单位为瓦特，W），V代表电压（单位为伏特，V），I代表电流（单位为安培，A）。

根据欧姆定律，电阻的阻值（单位为欧姆，Ω）为R，则电流I可以通过V = IR来计算。

利用这些基本关系，我们可以进行功率的计算。

1. 计算已知电流和电压的功率当我们已知电流和电压时，可以直接套用功率计算公式P = VI进行计算。

例如，若电阻电路的电流为2A，电压为10V，则功率P = 2A ×10V = 20W。

2. 计算已知电流和电阻的功率若已知电流和电阻，可以通过乘积V = IR计算出电压，再利用功率计算公式P = VI计算功率。

例如，若电阻为5Ω，电流为3A，则电压V = 5Ω × 3A = 15V，进而功率P = 3A × 15V = 45W。

3. 计算已知电压和电阻的功率当我们已知电压和电阻时，可以通过除法I = V/R计算出电流，再利用功率计算公式P = VI计算功率。

例如，若电压为12V，电阻为4Ω，则电流I = 12V / 4Ω = 3A，于是功率P = 12V × 3A = 36W。

二、交流电阻电路功率计算在交流电阻电路中，由于存在交变的电压和电流，功率的计算需考虑到交流电路中电压和电流的相位差（即功率因数）的影响。

1. 计算平均功率由于交流信号在一个周期内既有正向半周期又有负向半周期，因此功率的计算需考虑交流信号的平均值。

平均功率的计算公式为:P＝Vrms×Irms×cosθ，其中Vrms为电压有效值，Irms为电流有效值，θ为电压和电流的相位差。

2. 计算视在功率和功率因数视在功率是交流电路中电压和电流的乘积的有效值，用S表示。

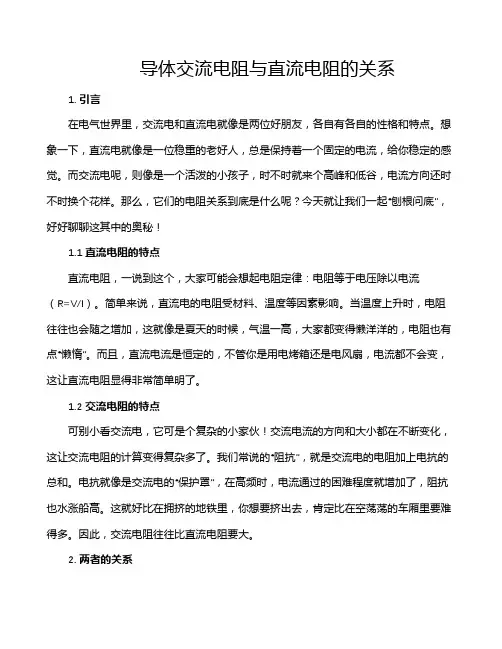

导体交流电阻与直流电阻的关系1. 引言在电气世界里，交流电和直流电就像是两位好朋友，各自有各自的性格和特点。

想象一下，直流电就像是一位稳重的老好人，总是保持着一个固定的电流，给你稳定的感觉。

而交流电呢，则像是一个活泼的小孩子，时不时就来个高峰和低谷，电流方向还时不时换个花样。

那么，它们的电阻关系到底是什么呢？今天就让我们一起“刨根问底”，好好聊聊这其中的奥秘！1.1 直流电阻的特点直流电阻，一说到这个，大家可能会想起电阻定律：电阻等于电压除以电流（R=V/I）。

简单来说，直流电的电阻受材料、温度等因素影响。

当温度上升时，电阻往往也会随之增加，这就像是夏天的时候，气温一高，大家都变得懒洋洋的，电阻也有点“懒惰”。

而且，直流电流是恒定的，不管你是用电烤箱还是电风扇，电流都不会变，这让直流电阻显得非常简单明了。

1.2 交流电阻的特点可别小看交流电，它可是个复杂的小家伙！交流电流的方向和大小都在不断变化，这让交流电阻的计算变得复杂多了。

我们常说的“阻抗”，就是交流电的电阻加上电抗的总和。

电抗就像是交流电的“保护罩”，在高频时，电流通过的困难程度就增加了，阻抗也水涨船高。

这就好比在拥挤的地铁里，你想要挤出去，肯定比在空荡荡的车厢里要难得多。

因此，交流电阻往往比直流电阻要大。

2. 两者的关系接下来，我们要深入探讨的是，直流电阻和交流电阻之间究竟有怎样的关系呢？首先，当我们把交流电的频率降到零，也就是变成直流电时，交流电阻就会变成直流电阻。

这就像是把一杯热咖啡放凉，慢慢地它就变成了温水，但无论如何，原来的咖啡味道还是会在的。

2.1 频率的影响频率对交流电阻的影响可不是小事。

通常情况下，频率越高，电流变化得越快，电抗的影响就越大，交流电阻也就随之增大。

这就像是你在高速公路上开车，车速一快，刹车就得提前准备，不然容易失控。

而低频时，交流电阻就更接近于直流电阻，就像是慢慢走路，随心所欲，舒舒服服。

2.2 材料的影响另外，材料的不同也会影响到这两种电阻。

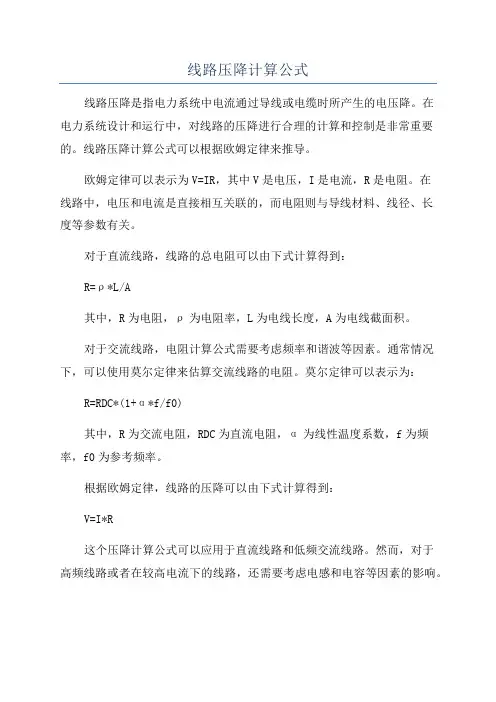

线路压降计算公式
线路压降是指电力系统中电流通过导线或电缆时所产生的电压降。

在
电力系统设计和运行中，对线路的压降进行合理的计算和控制是非常重要的。

线路压降计算公式可以根据欧姆定律来推导。

欧姆定律可以表示为V=IR，其中V是电压，I是电流，R是电阻。

在
线路中，电压和电流是直接相互关联的，而电阻则与导线材料、线径、长
度等参数有关。

对于直流线路，线路的总电阻可以由下式计算得到：
R=ρ*L/A
其中，R为电阻，ρ为电阻率，L为电线长度，A为电线截面积。

对于交流线路，电阻计算公式需要考虑频率和谐波等因素。

通常情况下，可以使用莫尔定律来估算交流线路的电阻。

莫尔定律可以表示为：R=RDC*(1+α*f/f0)
其中，R为交流电阻，RDC为直流电阻，α为线性温度系数，f为频率，f0为参考频率。

根据欧姆定律，线路的压降可以由下式计算得到：
V=I*R
这个压降计算公式可以应用于直流线路和低频交流线路。

然而，对于
高频线路或者在较高电流下的线路，还需要考虑电感和电容等因素的影响。

在实际的电力系统中，电力工程师通常使用软件进行线路压降的精确
计算。

这些软件可以结合实际的线路参数，使用更加复杂的数学模型和算法，来进行更精确的计算。

线路的压降计算对于电力系统的设计和运行非常重要。

合理的线路压
降控制可以保证电力传输的质量和可靠性，增强电力系统的稳定性。

因此，电力工程师在进行线路设计和规划时，需要充分考虑线路压降的计算和控制。

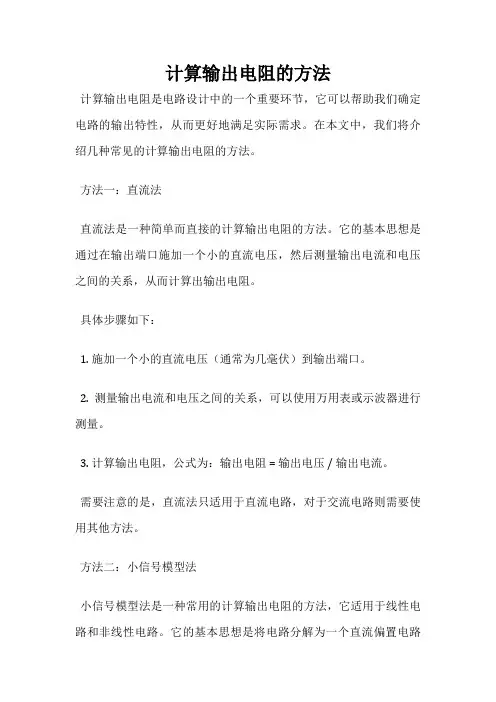

计算输出电阻的方法计算输出电阻是电路设计中的一个重要环节，它可以帮助我们确定电路的输出特性，从而更好地满足实际需求。

在本文中，我们将介绍几种常见的计算输出电阻的方法。

方法一：直流法直流法是一种简单而直接的计算输出电阻的方法。

它的基本思想是通过在输出端口施加一个小的直流电压，然后测量输出电流和电压之间的关系，从而计算出输出电阻。

具体步骤如下：1. 施加一个小的直流电压（通常为几毫伏）到输出端口。

2. 测量输出电流和电压之间的关系，可以使用万用表或示波器进行测量。

3. 计算输出电阻，公式为：输出电阻 = 输出电压 / 输出电流。

需要注意的是，直流法只适用于直流电路，对于交流电路则需要使用其他方法。

方法二：小信号模型法小信号模型法是一种常用的计算输出电阻的方法，它适用于线性电路和非线性电路。

它的基本思想是将电路分解为一个直流偏置电路和一个小信号电路，然后在小信号电路中计算输出电阻。

具体步骤如下：1. 将电路分解为一个直流偏置电路和一个小信号电路。

2. 在小信号电路中计算输出电阻，公式为：输出电阻= ΔV / ΔI，其中ΔV和ΔI分别表示输出电压和输出电流的变化量。

需要注意的是，小信号模型法只适用于小信号电路，对于大信号电路则需要使用其他方法。

方法三：交流法交流法是一种常用的计算输出电阻的方法，它适用于交流电路。

它的基本思想是通过在输出端口施加一个小的交流电压，然后测量输出电流和电压之间的关系，从而计算出输出电阻。

具体步骤如下：1. 施加一个小的交流电压（通常为几毫伏）到输出端口。

2. 测量输出电流和电压之间的关系，可以使用万用表或示波器进行测量。

3. 计算输出电阻，公式为：输出电阻= ΔV / ΔI，其中ΔV和ΔI分别表示输出电压和输出电流的变化量。

需要注意的是，交流法只适用于交流电路，对于直流电路则需要使用其他方法。

计算输出电阻是电路设计中的一个重要环节，它可以帮助我们确定电路的输出特性，从而更好地满足实际需求。

变压器铁芯磁路的计算变压器铁芯磁路的计算，是指在给定的输入和输出参数条件下，计算并确定变压器铁芯的尺寸和磁路参数。

当我们设计一个变压器时，需要先计算并确定其铁芯的尺寸和参数，以满足要求的电流和电压传输，以及尽可能减少能量损耗。

下面将对变压器铁芯磁路的计算过程进行详细介绍。

首先，我们需要确定变压器的输入和输出参数，包括输入电压、输出电压、输入电流、输出电流、变压器的容量等。

这些参数通常由设计要求或给定的应用场景决定。

以一个单相变压器为例，计算其磁路参数主要包括磁通密度、交流电阻、直流电阻、漏磁电阻等。

1.磁通密度的计算：磁通密度是指在给定的工作频率、输入和输出电流条件下，通过变压器铁芯的磁通量。

磁通密度的计算可以通过下述公式进行：B=(V*10^8)/(4*f*A*n)其中，B为磁通密度，单位为特斯拉(T)；V为变压器的容量，单位为瓦(W)；f为工作频率，单位为赫兹(Hz)；A为铁芯的横截面积，单位为平方米(m^2)；n为变压器的匝数。

2.交流电阻的计算：交流电阻是指变压器铁芯对交流电流的阻碍，导致能量损耗。

交流电阻的计算可以通过下述公式进行：R=(ρ*l)/(A*K)其中，R为交流电阻，单位为欧姆(Ω)；ρ为铁芯材料的电阻率，单位为欧姆米(Ω·m)；l为磁通方向的长度，单位为米(m)；A为铁芯的横截面积，单位为平方米(m^2)；K为修正系数，通常取为13.直流电阻的计算：直流电阻是指变压器铁芯对直流电流的阻碍。

直流电阻的计算可以通过下述公式进行：R_dc = (ρ * l_dc) / (A * K)其中，R_dc为直流电阻，单位为欧姆(Ω)；ρ为铁芯材料的电阻率，单位为欧姆米(Ω·m)；l_dc为磁通方向的长度，单位为米(m)；A为铁芯的横截面积，单位为平方米(m^2)；K为修正系数，通常取为14.漏磁电阻的计算：漏磁电阻是指变压器铁芯周围的漏磁通量和漏磁电流之间的关系，漏磁电阻的计算需要详细的磁路分析。

交直流电路的计算公式1.电阻电路计算公式：1.1电阻电流公式：I=V/R1.2电阻电压公式：V=I*R1.3电阻功率公式：P=I^2*R=V^2/R2.电感电路计算公式：2.1 电感电流公式：I = (V/Z)*sin(θ)2.2 电感电压公式：V = (I*Z)*sin(θ)其中，Z是电感的阻抗，θ是电路中电感和电压的相位差。

3.电容电路计算公式：3.1 电容电流公式：I = (V/Z)*cos(θ)3.2 电容电压公式：V = (I*Z)*cos(θ)其中，Z是电容的阻抗，θ是电路中电容和电压的相位差。

4. Ohm定律：U = I*ROhm定律是用来计算电压、电流和电阻之间关系的基本公式。

5.电功率计算公式：5.1 交流电功率公式：P = U*I*cos(θ)5.2直流电功率公式：P=U*I其中，θ是交流电路中电流和电压的相位差。

6.电源电流计算公式：6.1 交流电源电流公式：I = P/(U*cos(θ))6.2直流电源电流公式：I=P/U7.电源的电流、电压和功率之间的关系：7.1 交流电源的功率公式：P = U*I*cos(θ)7.2直流电源的功率公式：P=U*I8.等效电阻计算公式：8.1串联电阻的等效电阻公式：R=R1+R2+R3+...8.2并联电阻的等效电阻公式：1/R=1/R1+1/R2+1/R3+...9.并联电容的等效电容计算公式：C=C1+C2+C3+...10.串联电感的等效电感计算公式：L=L1+L2+L3+...这些公式可以用来计算交直流电路中各种参数之间的关系，帮助电工工程师分析和设计电路，以及故障检修和电路优化。

直流阻抗计算公式(一)直流阻抗什么是直流阻抗直流阻抗是指直流电路中电源与负载之间的阻抗。

它与交流阻抗不同，交流阻抗包含有阻抗、电感和电容等元素。

直流阻抗计算公式以下是常用的直流阻抗计算公式：1.电阻阻抗（R）：R = V / I，其中V为电压，I为电流。

2.电感阻抗（XL）：XL = 2πfL，其中f为频率，L为电感。

3.电容阻抗（XC）：XC = 1 / (2πfC)，其中C为电容。

直流阻抗举例说明假设我们有一个直流电路，其中包含一个100欧姆的电阻、一个10毫亨的电感和一个100微法的电容。

1.计算电阻阻抗：–假设电压为10伏特，根据公式R = V / I得到电流为100毫安。

–因此，电阻阻抗为R = 10V / 100mA = 100欧姆。

2.计算电感阻抗：–假设频率为1千赫兹，根据公式XL = 2πfL得到电感阻抗为欧姆。

–因此，电感阻抗为XL = 2π * 1kHz * 10mH = 欧姆。

3.计算电容阻抗：–假设频率为1千赫兹，根据公式XC = 1 / (2πfC)得到电容阻抗为千欧姆。

–因此，电容阻抗为XC = 1 / (2π * 1kHz * 100μF) = 欧姆。

通过以上计算，我们可以看出不同元素对直流电路的阻抗产生不同影响。

电阻阻抗是与电压和电流成正比的线性关系，而电感阻抗和电容阻抗则与频率相关。

在直流电路中，电容阻抗和电感阻抗会影响电路的相位差。

总结直流阻抗是直流电路中电源与负载之间的阻抗。

常用的直流阻抗包括电阻阻抗、电感阻抗和电容阻抗。

这些阻抗的计算公式使我们能够理解和分析直流电路中的阻抗效果。

在实际应用中，对直流阻抗的计算和理解对于电路设计和故障排除非常重要。

导体交流电阻计算公式一、导体交流电阻的概念。

1. 交流电阻与直流电阻的区别。

- 在直流电路中，导体的电阻（直流电阻）由导体的材料（电阻率ρ）、长度L和横截面积S决定，根据公式R = ρ(L)/(S)。

在交流电路中，由于集肤效应和邻近效应等因素的影响，电流在导体中的分布不再是均匀的，使得导体对交流电流呈现出的电阻（交流电阻）不同于直流电阻。

2. 集肤效应的影响。

- 当导体中有交流电通过时，电流会趋向于在导体表面附近流动，这就是集肤效应。

随着交流电频率的升高，集肤效应越明显。

集肤效应导致导体有效横截面积减小，从而使电阻增大。

3. 邻近效应的影响。

- 当多个导体靠得很近且通有交流电时，它们之间的磁场相互作用会影响电流在导体中的分布，这就是邻近效应。

邻近效应也会改变导体的有效横截面积，进而影响交流电阻的大小。

1. 考虑集肤效应的近似计算公式（圆柱导体）- 对于半径为r、电导率为σ、磁导率为μ的圆柱导体，在角频率为ω的交流情况下，交流电阻R_ac与直流电阻R_dc有如下关系：- R_ac=kR_dc，其中k是一个与集肤深度δ有关的系数。

- 集肤深度δ=√(frac{2){ωμσ}}。

- 对于圆柱导体，直流电阻R_dc=(ρ L)/(π r^2)（这里ρ = (1)/(σ)）。

- 在一些工程近似计算中，当集肤深度δll r时，k≈(r)/(δ)，此时R_ac≈(r)/(δ)R_dc。

2. 更精确的计算（考虑集肤效应和邻近效应等复杂情况）- 一般需要使用电磁场理论的数值计算方法，如有限元方法（FEM）等。

这些方法通过对麦克斯韦方程组进行离散化求解，得到导体内部的电流分布，进而计算出交流电阻。

这涉及到较为复杂的数学和物理模型，超出了简单公式计算的范围。

在实际工程应用中，也有一些基于实验数据拟合得到的经验公式，这些公式因具体的导体结构（如多芯电缆等）和应用场景（如电力传输、电子电路等）而有所不同。

直流电阻和交流电阻的计算
（时间:2008-1-25 信息来源：中国电线电缆网信息中心）
导线交流电阻由导线直流电阻及其在交流作用下因集肤效应和邻近效应而增大的部分所构成

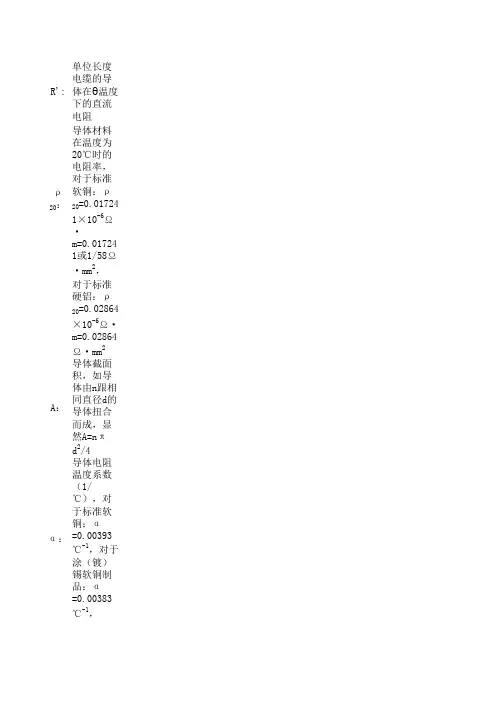

1. 导线直流电阻计算每厘米电缆的导线真流电阻r’可按下式计算式中ρ20___ ____导线材料在20℃下的电阻率铜，ρ20=1.7241×10-6Ω.cm2/cm;铝，ρ20=
2. 8264×10-6Ω.cm2/cm;
A_______导线截面积（cm2）；
α_______电阻温度系数。

铜，α=0.00393 1/℃；α=0.00403 1/℃.
θ_______电缆导线温度（℃）；
κ1_______扭绞系数，一般取κ1=1.012；
κ2_______成缆系数，一般取κ2=1.007；
κ3_______紧压效应系数，一般取κ3=1.01；
2. 集肤效应和邻近效应系数计算集肤效应系数yp可分别按式（3-4-3）和式（3-4 -4）计算式中
F_______频率（Hz）；
r’_______每厘米电缆导线直流电阻（Ω/cm）；
Dc_______导线外径，对于扇形芯电缆，等于截面积相同的圆形形芯的直径（mm）;
S_______导线中心轴间距离（mm）;
Ks,kP _______常数，见表
①该数据适用于导线面积在1500mm2以下的四分裂导线（有中心油道或无中心油道）
②
式中D0_______导线内直径，即中心油道直径（mm）
D’c_______具有相同中心油道的等效实芯导线外径（mm）
3.导线交流电阻计算每厘米电缆的导线交流电阻r按下式计算；
r=r’(1+ys+ yp)Ω/cm(3-4-6)。

架空线路导线交流电阻计算哎呀，说起架空线路导线的交流电阻计算，这可真是个技术活儿，得有点电工底子才能搞得明白。

不过呢，我尽量用大白话给你讲讲，咱们就当是闲聊，你也别太较真。

首先，咱们得知道，导线的交流电阻和直流电阻可不一样。

直流电阻就是电流直来直去的，交流电阻呢，得考虑电流的来回摆动，这玩意儿叫“趋肤效应”。

简单来说，就是交流电在导线里跑的时候，喜欢贴着导线表面走，中间的部分就不太爱去，所以交流电阻就比直流电阻大。

咱们来聊聊怎么计算这个交流电阻。

首先得知道导线的材质、截面积、长度，还有工作频率。

这些数据一到手，咱们就可以开始计算了。

比如说，咱们有一根铜导线，截面积是50平方毫米，长度是100米，工作频率是50赫兹。

咱们先得计算直流电阻，这个简单，就是截面积乘以电阻率再除以长度。

铜的电阻率大概是 1.68×10^-8欧姆·米，所以直流电阻就是50×1.68×10^-8/100，算出来大概是8.4×10^-7欧姆。

然后，咱们得考虑交流电阻。

这个就得用到一个叫“交流电阻系数”的东西，它和导线的直径、频率还有材料有关。

对于铜导线，这个系数可以通过查表或者用公式计算得到。

假设咱们查到的系数是1.2，那么交流电阻就是直流电阻乘以这个系数，也就是8.4×10^-7×1.2，算出来大概是1.008×10^-6欧姆。

你看，这交流电阻比直流电阻大多了吧。

这就是为啥在设计高压输电线路的时候，得特别关注交流电阻，因为它直接影响到电能的损耗。

最后，咱们得说，这个计算只是个大概，实际情况可能会更复杂。

比如导线的温度、湿度、导线的表面状况等等，都可能影响电阻的值。

但是，掌握了基本的计算方法，至少心里有个数，知道大概是怎么回事。

好了，关于架空线路导线交流电阻的计算，咱们就聊到这儿。

希望这能让你对这个话题有个大概的了解，不至于一头雾水。

毕竟，这玩意儿还是挺有意思的，不是吗？。

两电阻功分
摘要：
1.电阻的定义和作用
2.电阻的功分
3.两种电阻的功分计算方法
4.两种电阻功分的应用
正文：
电阻是指电路中对电流流动产生阻碍的物体，它的作用是限制电流的大小，控制电路的功率。

在电路中，电阻是不可或缺的元件，没有电阻，电路就无法正常工作。

电阻的功分是电路中常见的一种计算方式，它可以帮助我们了解电阻在电路中所消耗的能量。

电阻的功分可以分为两种，一种是直流电阻的功分，另一种是交流电阻的功分。

直流电阻的功分计算公式是：功分=电压*电流*时间，其中电压、电流和时间都是直流的。

交流电阻的功分计算公式是：功分=电压有效值*电流有效值*功率因数*时间，其中电压有效值、电流有效值和时间是交流的，功率因数是交流电阻的一个重要参数。

两种电阻的功分计算方法不同，应用场景也不同。

直流电阻的功分主要用于计算直流电路中的能量消耗，例如电池的放电能量、电阻的加热能量等。

交流电阻的功分主要用于计算交流电路中的能量消耗，例如家用电器的耗电量、工业设备的能耗等。

总的来说，电阻的功分是电路中非常重要的一个概念，它可以帮助我们了
解电阻在电路中的能量消耗情况。

电机相电阻的计算公式
1.直流电阻的计算公式：
直流电阻是指在电机定子绕组中流过直流电流时的总电阻。

直流电阻计算的公式为：
Rdc = Vdc / Idc
其中，Rdc为直流电阻，Vdc为直流电流的电压，Idc为直流电流的大小。

直流电阻的计算可以通过以下步骤进行：
1）将电机的绕组切断，使之与外部电源完全隔离。

2）接通直流电源，测量串联电压Vdc和串联电流Idc。

3）根据公式计算得到直流电阻Rdc。

2.交流电阻的计算公式：
交流电阻是指在电机运行时，流过交流电流时的等效电阻。

交流电阻的计算公式为：
Rac = Vac / Iac
其中，Rac为交流电阻，Vac为交流电压，Iac为交流电流。

交流电阻的计算可以通过以下步骤进行：
1）将电机的绕组切断，使之与外部电源完全隔离。

2）接通交流电源，测量并记录交流电流Iac和交流电压Vac。

3）根据公式计算得到交流电阻Rac。

需要注意的是，电机相电阻的计算时需要确保电机运行于稳态且在额定条件下，以保证测量结果的准确性。

在实际应用中，为了进行更加精确的电机相电阻计算，可以采用一些更加细致的方法，例如提高测量精度、对电机进行局部放电检测等。

总之，电机相电阻的计算对于电机的正常运行、性能评估以及故障诊断都非常重要。

正确计算电机相电阻有助于提高电机的运行效率和减少电力损耗，对于电机的设计和维修具有重要意义。

导线交直流电阻比
导线交直流电阻比是指同一段导线上的直流电阻比交流电阻。

它不仅受到导线的材料和尺寸共同影响，而且还与频率有关。

必须在计算和设计中考虑到这种比值，以便正确安装和使用电气设备。

一般来说，每米直流电阻约等于（铜、铝或其他导线的电导率）÷（导线的截面积）。

如果导线的长度越长，其直流电阻也会越大。

交流电阻与直流电阻的关系主要取决于导线的频率和长度。

随着频率的增加，导线的电阻也会相应增加，即比直流电阻大。

当一段导线的直流电阻为RDC时，其交流电阻由以下公式计算：
RAC = RDC ¥times2¥pi¥fL
其中L为导线的长度，f为工作频率，2π为频率常数。

导线交直流电阻比（也称为皮亚松指数）是指导线上交流电阻与直流电阻之比。

皮亚松指数可以通过以下公式计算：
P = RAC / RDC
值得注意的是，当电子元件工作在几百赫兹频率以上时，导线的交直流电阻比会提高许多倍，可达到1,000倍以上。

这就是为什么一般会给电线接头加绝缘而不是直接接接头的原因。

有时，在多路路径系统中（如射频和微波系统），需要考虑设计特殊的低交直电阻比电缆，以便更好地将信号发射到目标端。

总之，导线交直流电阻比受导线频率和长度的影响很大，应该在实际应用中慎重考虑。

此外，当电子元件工作在高频率下，导线上的交直流电阻比会增加很多倍，所以要特别注意绝缘措施。
