第九章：智能纺织品

纺织基础课程之
智能纺织品

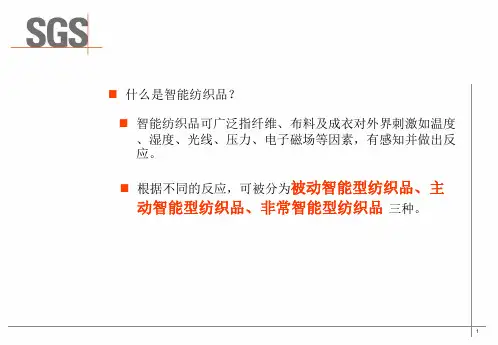

什么是智能纺织品？
智能纺织品可广泛指纤维、布料及成衣对外界刺激如温度 、湿度、光线、压力、电子磁场等因素，有感知并做出反 应。
根据不同的反应，可被分为被动智能型纺织品、主
动智能型纺织品、非常智能型纺织品 三种。
2
被动智能型纺织品 —对外界的刺激仅可做到感知。以隔热 外套为例，不论外间的温度是炎热还是寒冷，此类衣物只 可保持它的“保暖”功能不变。
33
防水透湿纺织品
无孔膜防水透湿织物
荷兰Akzo Nobel公司的防水透湿织物Sympatex是2050%环氧乙烷和对苯二甲酸丁二酯共聚酯，经熔融挤压制成 的无孔亲水膜，膜厚大约15μm，再与尼龙织物层压而成。
英国Baxenden公司开发的Wileoflex Staycool为聚氨酯 型亲水无孔膜防水透湿织物。
温敏变色纺织品
温敏变色纺织品是指能够随着环境温度改变而自动变 色的纺织品。它是利用物理、化学的方法，使织物上的变色 染料/颜料的分子结构或排列方式根据温度的不同而发生变 化，从而发生颜色的改变。
27
变色纺织品
温敏变色纺织品
液晶型热敏变色材料是最常用的的有机热敏变色材料 ，利用微胶囊技术使其深嵌在微胶囊中，可以像颜料一样黏 合在纺织品表面。
23
变色纺织品
所谓变色纺织品是指随外界环境条件（如光、温度、压力等 ）的变化而可以显示不同色泽的纺织品。 光敏变色纺织品 温敏变色纺织品
湿敏变色纺织品
结构变色纺织品 压敏变色纺织品
……
24
变色纺织品
光敏变色纺织品 光敏变色指在不同的光波诱导下，物质Ａ向其异构体 Ｂ转化而出现的变色的过程。物质Ａ和Ｂ具有不同的吸收光 谱和能级结构，撤去光源或者改换另一种光源，Ｂ再转化成 Ａ，颜色又回到初始色泽 。
——变色智能纺织品
42
智能纺织品在不同领域的应用
抗浸服装系飞行员必备的一种水上救生服。其作用是 当飞行员坠入水中后，阻止水浸入服装内，从而延长生存时 间，等待救援人员来营救。在纤维表面引入刺激响应性高分 子凝胶层，利用其可在一定条件下发生体积转变的特点制成 抗浸服面料，可以显著增加水浸入服装内的时间，提高落水 者获救生还的机会。
17
形状记忆纺织品
形状记忆合金类纺织品
一维形状记忆效应
二维形状记忆效应
18
形状记忆纺织品
形状记忆合金类纺织品
英国纺织机构研制的防烫伤服装中，镍钛合金纤维先 被加工成宝塔式螺旋弹簧状，再进一步加工成平面状，然后 固定在服装内部。接触高温时形状记忆纤维的形变被激发， 纤维迅速由平面变成宝塔状。
利用雨滴直径和水蒸汽分子直径存在巨大差异来实现。微孔 直径为水滴直径的数千至数万分之一，而是水蒸汽分子直径 的700倍左右。
31
防水透湿纺织品
微孔膜防水透湿织物
美国Core公司开发的Gore-Tex是聚四氟乙烯（PTFE ）微孔膜，利用点粘法将其层压于尼龙或涤纶织物上，从而 制得防水透湿织物。
天津工业大学以聚偏氟乙烯（PVDF）为原料，研制微 孔膜从而制成了防水透湿织物。
32
防水透湿纺织品
无孔膜防水透湿织物 在嵌段共聚物的大分子链上引入亲水性链段制成薄膜 ，水分子可以以薄膜上的亲水性链段中的亲水基团为依托， 按照“吸附-扩散-解吸”的方式，由高湿度侧传递到低湿度 侧，获得透湿性；而防水则缘自薄膜的连续性和膜面张力。
10
智能温控纺织品
自动调温纺织品
自动调温纺织品拥有双向调温功能，它可 根据环境温度的转变而吸收或释放热能。当气温 上升时，可从四周吸收热量；而当气温下降，可 释放热量，令穿着者可维持在舒适的温度中。
11
智能温控纺织品 自动调温纺织品
目前利用最普遍的的智能调温材料是相变材料PCMs (Phase Change Materials)。
主动智能型纺织品 —对外界的刺激不仅可做到感知，还能 做到回应。形状记忆类纺织品就是最好的例子。
非常智能型纺织品 —对外界的刺激不仅可做到感知及回应 ，还能自动调节以适应外界的刺激。
3
智能温控纺织品 形状记忆纺织品 变色纺织品 防水透湿纺织品 电子信息智能纺织品
4
智能温控纺织品 智能温控纺织品
——形状记忆智能纺织品
43
智能纺织品在不同领域的应用
在1998年冬季奥林匹克运动会上200名瑞士运动员和 300名记者就穿着了Descente的Mobile thermo滑雪衫，这 种滑雪衫内置了加热体系，从而保证了内部温度控制精确性 。
——保温智能纺织品
44
智能纺织品在不同领域的应用
日本东洋纺公司对聚丙烯酸分子链进行高亲水化处理 ，开发出具有调温调湿智能的纤维“爱克苏”，在标准状态下 它的吸湿能力约是棉的3.5倍。与天然纤维相比，“爱克苏”的 吸湿和放热速度比较缓慢，可以均匀地释放，从而使衣内温 度调节缓和，能防止出汗后的冷感。用此类纤维加工的纺织 品适合于制作运动衣 。
水凝胶是一种智能材料，它的一个重要特性是在一定 的环境刺激条件下会发生体积的相变，即当外界环境条件连 续变化时，凝胶体积产生不连续的变化。
21
形状记忆纺织品
形状记忆水凝胶类纺织品
目前在研究的智能型抗浸服其抗浸机理是：一旦落水 ，抗浸服中的水凝胶吸水溶胀，将织物中透水导湿的通道封 闭，阻止水进入服装；浸湿的服装晾干后，水凝胶脱水，又 恢复到原状。
19
形状记忆纺织品
形状记忆高聚物类纺织品
棉织物形状记忆整理主要有：树脂整理、多元羧酸免 烫整理、聚氨酯涂层整理、超柔软桃皮整理、液氨整理等。
真丝绸形状记忆整理主要有：树脂整理、三甘醇缩水 甘油醚整理等
毛织物形状记忆整理主要有：“机可洗”整理、“洗 可穿”整理等
20
形状记忆纺织品
形状记忆水凝胶类纺织品
35
国际国内防水透湿纺织品的检验检测方法？
静水压： GB/T 4744, ISO 811, AATCC 127, EN20811,
AS 2001.2.17, JIS L1092
沾水： GB/T 4745, ISO 4920, JIS L 1092,AATCC 22,
EN 24920,AS 2001.2.16,CAN/CGSB-4.2 No.26.2
音乐服装
麻省理工学院媒体实验室创造的音乐夹克
38
电子信息智能纺织品
智能衬衣
由Sensatex公司研发的智能衬衣
39
电子信息智能纺织品
发光织物
飞利浦 “Lumalive” 发光 布料
40
电子信息智能纺织品
发光织物
穿着者静止状态时
穿着者活动状态时
41
智能纺织品在不同领域的应用
纳米“隐身”军服由四种不同颜色的变形图案组成，这些 图案是由计算机对大量丛林、沙漠、岩石等背景环境进行统 计分析而模拟出来的。穿上这种隐身军服，在可见光照射下 ，从近距离看，是明暗反差较大的迷彩；从远距离看，其细 碎的图案与周围环境究全吻合，即使作活动时也难以被对方 发现。
46
智能纺织品在不同领域的应用
2001年意大利Corpo Nove公司设计开发出一款“懒人 衬衫”，其在衬衫面料中加入镍、钛和尼龙纤维，使之具有 形状记忆的特性。当外界气温偏高时，衬衫袖子会在几秒内 自动从手腕卷到肘部；当温度降低时，袖子能自动复原。
8
智能温控纺织品 凉爽纺织品
Baidu Nhomakorabea
美国杜邦公司的“Coolmax”产品，具有四管道的纤维 及纤维之间形成最大的空间，保证皮肤表面的湿气和热量快 速的传导至纤维外层
9
智能温控纺织品 凉爽纺织品
日本可乐丽公司开发的“Esmo”纤维，具有良好的紫 外线反射功能，对可见光和近红外线吸收率较低，在阳光下 其织物内部温度与常规织物低2-4℃
相变材料主要包括无机PCMs、有机PCMs和复合 PCMs三类。其中，无机类PCMs主要有结晶水合盐类、熔 融盐类、金属或合金类等；有机类PCMs主要包括石蜡、醋 酸和其他有机物；
12
智能温控纺织品
自动调温纺织品
固态PCM 液态PCM
液态PCM 固态PCM
吸收 热量 释放 热量
13
智能温控纺织品 自动调温纺织品
防水透湿的高密织物
根据空隙自然扩散机理，气体分子通过纱线间空隙从 高浓度向低浓度自然扩散过程是不可逆转的。
英国锡莱研究所开发的纯棉高密织物“Ventile”，在干 燥时汗液（汽）可通过纱线间空隙向外界扩散，而在浸湿后 棉纤维横向溶胀，纱线、纤维间隙变得很小，表现出防水性 。
30
防水透湿纺织品
微孔膜防水透湿织物
15
形状记忆纺织品 形状记忆纺织品
形状记忆合金类纺织品 形状记忆高聚物类纺织品 形状记忆水凝胶类纺织品
16
形状记忆纺织品
形状记忆合金类纺织品
形状记忆合金有金镉合金、铜铝镍合金、铜锌合金、 铜锡合金等。
它们都具有一定的转变温度，在转变温度以上，金属 晶体结构是稳定的；在转变温度以下，晶体处于不稳定状态 ，当温度处于转变温度以上时，晶体则又会回到稳定结构状 态时的形状。
目前已有一些研究机构根据此思路开发出产品，如 Daedalus采用含有丙烯酸系聚合物的纤维设计开发了一种 海上工作人员穿戴的制服。
22
国际国内形状记忆纺织品的检验检测方法？ 外观平挺度：ISO 7768; GB/T 13769; AATCC 124 褶皱外观：ISO 7769; GB/T 13770; AATCC 88C 接缝外观：ISO 7770; GB/T 13771; AATCC 88B
保温纺织品 凉爽纺织品 自动调温纺织品
5
智能温控纺织品
保温纺织品
发热原理
保温原理
6
智能温控纺织品
保温纺织品
7
智能温控纺织品
保温纺织品：
日被德山都和尤尼吉卡公司联合研制的产热纺织品 “Solar&microtype”，其主要是吸收太阳能来实现保温
日本帝人公司利用某些醌系有机染料所具有的吸收近红 外线功能，将该涂料涂覆于纤维表面后，就得到了具有近红 外线吸收功能的纺织品。
近几年在欧美市场上出现的Outlast纤维就是代表性产 品之一，其技术的关键就是将微胶囊包裹的PCM(聚乙二醇 ）置于纤维内部，通过纺丝或者后整理的方法来实现自动调 温。
14
智能温控纺织品 国际国内温控纺织品的检验检测方法？ 保暖性：JIS L1018 A法，JIS L1096 A法， GB/T 11048方法A, BS5335-1 光吸收保温性：JSIF A 036 凉感： Boken方法(接触冷温感评估值q-max)
雨淋： AATCC 35
透气性： ISO 9237,ASTM D737,GB/T 5453, JIS L1096,CAN/CGSB-4.2 No.36, AS 2001.2.34, DIN 53887
36
电子信息智能纺织品
电子信息智能纺织品
音乐服装 智能衬衣 发光织物
……
37
电子信息智能纺织品
25
变色纺织品
光敏变色纺织品
光敏变色纤维的研究在日本、美国等发达国家取得了 较大进展，如松井色素化学工业公司制成的光致变色纤维， 在阳光或紫外线的照射下显深绿色。 美国Georgia理工学院等几所大学正在探索在光纤中掺 入变色染料或改变光纤的表面涂层材料，使纤维的颜色能够 自动控制。
26
变色纺织品
——保温智能纺织品
45
智能纺织品在不同领域的应用
美国Reebok公司生产的智能运动鞋，能准确地向穿着 者显示跑或走的路程、节奏的快慢和消耗的热量。今后的发 展将可以测出穿着者的心率，并根据心跳有选择地播放某种 特定的音乐，必要时还会对音乐的旋律进行调整，使穿着者 听了音乐后跑得更快或慢下来 。
——电子智能纺织品
34
防水透湿纺织品
智能型防水透湿织物 智能型防水透湿织物能感知外界温度的变化，在Tg区 域由于分子链的微布朗运动而使透湿性有质的突变，起到低 温（小于Tg）低透湿的保暖作用和高温（大于Tg）时高透 湿的散热作用。
1993年，日本三菱重工的Hayashi研究了高透湿聚氨酯 材料的微观结构和透湿性的关系，发现当温度由10℃升至 40℃时，材料的透湿性增加了3倍。
溫度上升
紅色 黃色 綠色 藍色
溫度下降
28
防水透湿纺织品
防水透湿是指水（主要是雨水）在一定的压力下不浸透织物 ，而人体散发出的汗液可以以水蒸气的形式通过织物传导至 外界，又称为“可呼吸织物”

防水透湿的高密织物 微空膜防水透湿织物 无孔膜防水透湿织物 智能型防水透湿织物
29
防水透湿纺织品
