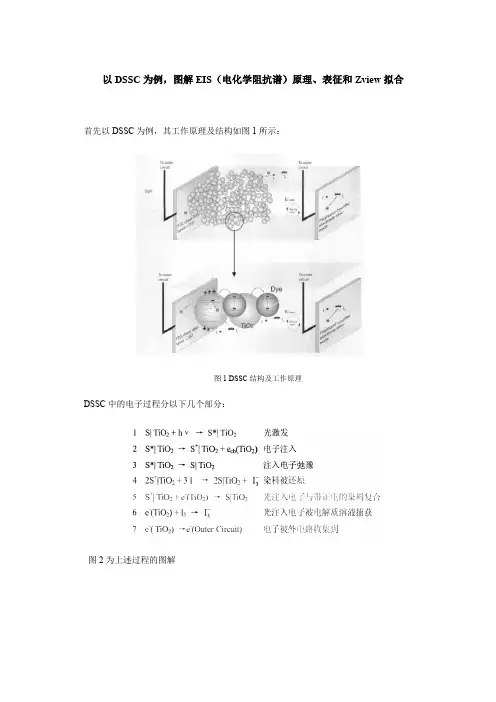

以DSSC为例,图解EIS(电化学阻抗谱)原理、表征和Zview拟合首先以DSSC为例,其工作原理及结构如图1所示:图1 DSSC结构及工作原理DSSC中的电子过程分以下几个部分:图2为上述过程的图解图2. DSSC电子过程1.EIS 工作基本原理电化学阻抗谱方法是一种以小振幅正弦波电位(或电流)为扰动信号的电化学测量方法。
对于一个稳定的线性系统M,如以一个角频率为w的正弦波电信号(电压或电流)x为激励信号输入该系统,相应的从该系统输出一个角频率为w的正弦波电信号(电流或电压)Y,Y即是响应信号。
Y与x之间的关系为:Y= G(w)·X式中G为频率的函数,即频响函数,它反映系统M的频响特性,由M的内部结构所决定。
因而可以从G随x与Y的变化情况获得线性系统内部结构的有用信息。
如染料敏化太阳能电池的内部电子传输过程可以看作一个黑箱模型M, 对M进行动态处理如图3所示如果扰动信号X为正弦波电流信号,而Y为正弦波电压信号,则称G为系统M的阻抗。
对于阻抗一般用z来表示,阻抗是一个随频率变化的矢量,用变量为角频率w的复变函数表示。
即(用Z'表示实部,Z''表示虚部)征,从这两种图中就可以对系统进行阻抗分析。
2.拟合原理和表征利用zview拟合可以直接获得样品的传输电阻(R t)、界面电阻(R ct)、界面电容C ch等等效电路元件信息,从而为研究DSC内部的电子传输特性提供依据图4.DSSC的传输线模型对于理想DSC来说,R t与R ct主要决定电池在稳态下的工作输出。
DSC在EIS测试中的基本相应为高频段是一段直线,一般称作韦伯(warburg)特性,低频段是一个半圆。
直线对应电子传输过程,半圆对应于电子的转移过程。
图5a中可以看到(R t固定为100欧),半圆的直径对应R ct的值,随着R ct的增加而增加;图5(b)显示(R ct固定为300欧),R t的值为直线在实轴上投影的3倍,随着R t的增加,直线的长度增加。

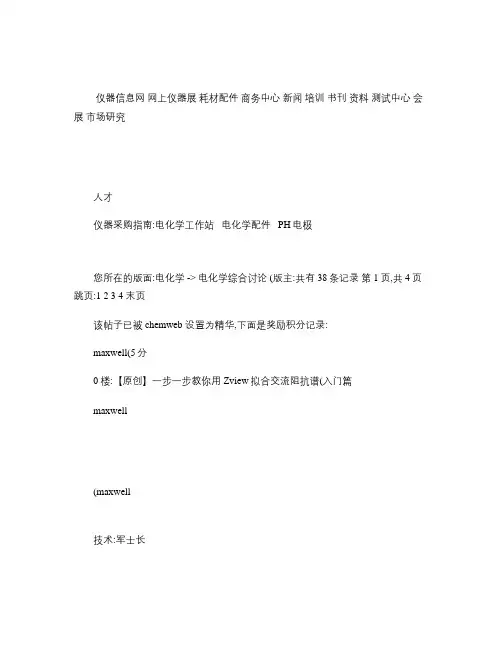

仪器信息网网上仪器展耗材配件商务中心新闻培训书刊资料测试中心会展市场研究人才仪器采购指南:电化学工作站 电化学配件 PH电极您所在的版面:电化学 -> 电化学综合讨论 (版主:共有38条记录 第1页,共4页 跳页:1 2 3 4 末页该帖子已被 chemweb设置为精华,下面是奖励积分记录:maxwell(5分)0楼:【原创】一步一步教你用Zview拟合交流阻抗谱(入门篇)maxwell(maxwell)技术:军士长财富:温饱积分:831 经验:138 声望:68 时长:3641[个人资料] [给他留言] [帖子合集][收藏] [支持!顶] [感谢!顶] [回复] [引用并回复] [维护]前些天传了个zview软件,最近又看到很多人在问这个,今天有点时间,干脆简单怎么使用。
1.导入数据[有人PM我,说看不到图,估计是最近教育网连google不畅之故,因为我的图是上传至google空间的。
今天索性把图重新上传至本坛,以消除此问题。
另,如果图有错,请pm我][Last edit by maxwell]相关帖子:【求助】求德国Zahner电化学工作站中文说明书仪器采购指南:电化学工作站 电化学配件 PH电极关 键 词:拟合 入门 zview 交流阻抗谱支持:15次 感谢:10次2006-9-12 19:29:001楼:RE:【原创】一步一步叫你用Zview拟合交流阻抗谱(入门篇)maxwell(maxwell)技术:军士长财富:温饱积分:831 经验:138 声望:68 时长:3641[个人资料] [给他留言] [帖子合集][回复] [引用并回复] [维护]2.数据格式要求:只要是三列数据,如下图:实部、虚部和频率即可;[Last edit by maxwell]相关帖子:【求助】开路电位与IR补偿?2006-9-12 19:32:002楼:RE:【原创】一步一步叫你用Zview拟合交流阻抗谱(入门篇)maxwell(maxwell)技术:军士长财富:温饱积分:831 经验:138 声望:68 时长:3641[个人资料] [给他留言] [帖子合集][回复] [引用并回复] [维护]3.激活数据:[Last edit by maxwell]相关帖子:【求助】大侠请留步,有关于燃料电池的问题请教2006-9-12 19:33:003楼:RE:【原创】一步一步叫你用Zview拟合交流阻抗谱(入门篇)maxwell (maxwell)技术:军士长财富:温饱积分:831 经验:138 声望:68 时长:3641[个人资料] [给他留言] [帖子合集][回复] [引用并回复] [维护][Last edit by maxwell]相关帖子:【求助】交流阻抗中拟合用到Q,Q的两个参数值Y0和n各有什么意义?他们的变化能说明什么问题?2006-9-12 19:35:00 4楼:RE:【原创】一步一步叫你用Zview拟合交流阻抗谱(入门篇)maxwell (maxwell)技术:军士长财富:温饱积分:831 经验:138 声望:68 时长:3641[个人资料] [给他留言] [帖子合集][回复] [引用并回复] [维护]5.即时拟合,也就是为后面的拟合获取初值:1)这个需要一个一个元件单独进行,如图中1处所标,选中部分准备进行即时拟合; 2)这里忘标了,在左上角打框的地方,点击它就是即时拟合了;[Last edit by maxwell]相关帖子:【求助】求助两本书,急!2006-9-12 19:48:005楼:RE:【原创】一步一步叫你用Zview拟合交流阻抗谱(入门篇)maxwell(maxwell)技术:军士长财富:温饱积分:831 经验:138 声望:68 时长:3641[个人资料] [给他留言] [帖子合集][回复] [引用并回复] [维护][Last edit by maxwell]相关帖子:【求助】阳极极化曲线出现了三个峰,用哪个算自腐蚀电位?2006-9-12 19:52:00 6楼:RE:【原创】一步一步叫你用Zview拟合交流阻抗谱(入门篇)maxwell (maxwell)技术:军士长财富:温饱积分:831 经验:138 声望:68 时长:3641[个人资料] [给他留言] [帖子合集][回复] [引用并回复] [维护]7.把1处的数据,用鼠标抓起来,丢到2处去:[Last edit by maxwell]相关帖子:【求助】请问那个学校有四探针测试仪?2006-9-12 19:54:00 8楼:RE:【原创】一步一步叫你用Zview拟合交流阻抗谱(入门篇)maxwell(maxwell)技术:军士长财富:温饱积分:831 经验:138 声望:68 时长:3641[个人资料] [给他留言] [帖子合集][回复] [引用并回复] [维护]8.把1处的fixed改称free,为拟合作准备:点击2开始拟合,但在拟合前还有个地方需要部补充一下,因为有张图丢失了,没心情去补,描述如下:[Last edit by maxwell]相关帖子:【求助】瑞士万通titrono系列的仪器使用说明书:要中文的2006-9-12 20:02:00 9楼:RE:【原创】一步一步叫你用Zview拟合交流阻抗谱(入门篇)maxwell (maxwell)技术:军士长财富:温饱积分:831 经验:138 声望:68 时长:3641[个人资料] [给他留言] [帖子合集][回复] [引用并回复] [维护]9.如图,1处是拟合的结果,如果要用数据绘图,则在2处选拟合结果,再点击3处[Last edit by maxwell]相关帖子:【资料】塑料电镀前处理无铬“三合一”新工艺2006-9-12 20:05:00 10楼:RE:【原创】一步一步叫你用Zview拟合交流阻抗谱(入门篇)maxwell (maxwell)技术:军士长财富:温饱积分:831 经验:138 声望:68 时长:3641[个人资料] [给他留言] [帖子合集][回复] [引用并回复] [维护]10.这个结果就可以粘贴到origin,excel等里绘制拟合后的图了[Last edit by maxwell]相关帖子:【求助】用电极法测量氟化物的空白问题2006-9-12 20:09:00 11楼:RE:【原创】一步一步叫你用Zview拟合交流阻抗谱(入门篇)maxwell(maxwell)技术:军士长财富:温饱积分:831 经验:138 声望:68 时长:3641[个人资料] [给他留言] [帖子合集][回复] [引用并回复] [维护]后记:遗憾的是,我所选取的这个数据有问题,因为仪器的缘故,实部被乘了-1,导致拟合出问题。

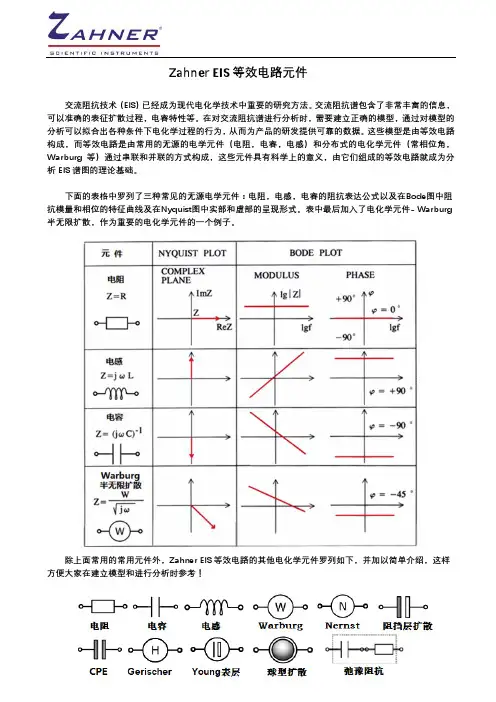

Zahner EIS等效电路元件交流阻抗技术(EIS)已经成为现代电化学技术中重要的研究方法。
交流阻抗谱包含了非常丰富的信息,可以准确的表征扩散过程,电容特性等。
在对交流阻抗谱进行分析时,需要建立正确的模型,通过对模型的分析可以拟合出各种条件下电化学过程的行为,从而为产品的研发提供可靠的数据。
这些模型是由等效电路构成,而等效电路是由常用的无源的电学元件(电阻,电容,电感)和分布式的电化学元件(常相位角,Warburg等)通过串联和并联的方式构成,这些元件具有科学上的意义,由它们组成的等效电路就成为分析EIS谱图的理论基础。
下面的表格中罗列了三种常见的无源电学元件:电阻,电感,电容的阻抗表达公式以及在Bode图中阻抗模量和相位的特征曲线及在Nyquist图中实部和虚部的呈现形式。
表中最后加入了电化学元件- Warburg 半无限扩散,作为重要的电化学元件的一个例子。
除上面常用的常用元件外,Zahner EIS等效电路的其他电化学元件罗列如下,并加以简单介绍,这样方便大家在建立模型和进行分析时参考!有限薄层扩散是指滞流层厚度为有限值,在等效电路中有两个参数:W 和K,W 和半无限Warburg 阻抗一样,单位为ΩS -1/2,K 表征的是相对于滞流层厚度的扩散,单位是S -1。
d N=滞流层厚度, D k = 扩散常数有限厚度阻挡层扩散阻抗(也称为Warburg-T 元件),在EIS 等效电路中有两个参数:W 和K,W 和半无限Warburg 阻抗一样,单位为ΩS-1/2,K 表征的是相对于阻挡层距离的扩散,单位是S -1。
ds =阻挡层厚度, Dk = 扩散常数Nernst impedance Nernst 有限厚度薄层扩散阻抗Nyquist 图的高频部分(左侧)表现出和无限扩散的Warburg 一样的特性,是一条斜线。
低频部分(右侧)表现出RC 的半圆弧特性。
Finite Diffusion 有限厚度阻挡层扩散阻抗 Nyquist 图的高频部分(左侧)表现出和无限扩散的Warburg 一样的特性,是一条斜线。

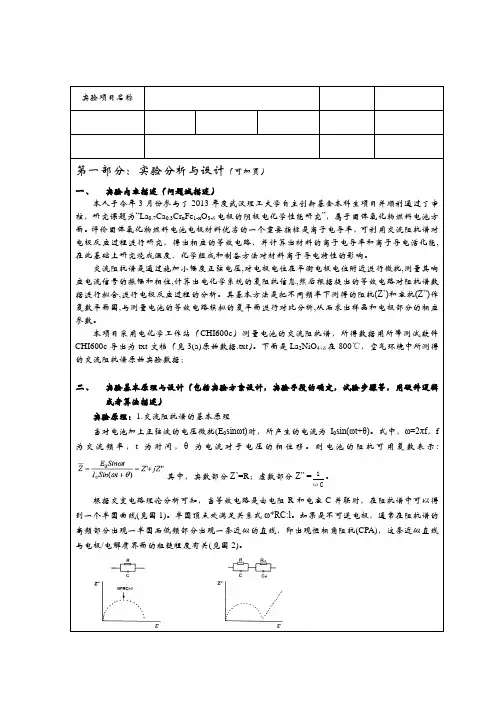

实验项目名称第一部分:实验分析与设计(可加页)一、实验内容描述(问题域描述)本人于今年3月份参与了2013年度武汉理工大学自主创新基金本科生项目并顺利通过了审核,研究课题为“La0.7Ca0.3Cr x Fe1-x O3-δ电极的阴极电化学性能研究”,属于固体氧化物燃料电池方面。
评价固体氧化物燃料电池电极材料优劣的一个重要指标是离子电导率,可利用交流阻抗谱对电极反应过程进行研究,得出相应的等效电路,并计算出材料的离子电导率和离子导电活化能,在此基础上研究烧成温度、化学组成和制备方法对材料离子导电特性的影响。
交流阻抗谱是通过施加小幅度正弦电压,对电极电位在平衡电极电位附近进行微扰,测量其响应电流信号的振幅和相位,计算出电化学系统的复阻抗信息,然后根据提出的等效电路对阻抗谱数据进行拟合,进行电极反应过程的分析。
其基本方法是把不同频率下测得的阻抗(Z’)和容抗(Z”)作复数平面图,与测量电池的等效电路模拟的复平面进行对比分析,从而求出样品和电极部分的相应参数。
本项目采用电化学工作站(CHI600c)测量电池的交流阻抗谱,所得数据用所带测试软件CHI600c导出为txt文档(见3(a)原始数据.txt)。
下面是La2NiO4+δ在800℃,空气环境中所测得的交流阻抗谱原始实验数据:二、实验基本原理与设计(包括实验方案设计,实验手段的确定,试验步骤等,用硬件逻辑或者算法描述)实验原理:1.交流阻抗谱的基本原理当对电池加上正弦波的电压微扰(E0sinωt)时,所产生的电流为I0sin(ωt+θ)。
式中,ω=2πf,f 为交流频率,t为时间,θ为电流对于电压的相位移。
则电池的阻抗可用复数表示:1。
其中,实数部分Z’=R;虚数部分Z” =ωC根据交变电路理论分析可知,当等效电路是由电阻R和电容C并联时,在阻抗谱中可以得到一个半圆曲线(见图1)。
半圆顶点处满足关系式ω*RC:l。
如果是不可逆电极,通常在阻抗谱的高频部分出现一半圆而低频部分出现一条近似的直线,即出现恒相角阻抗(CPA),这条近似直线与电极/电解质界面的粗糙程度有关(见图2)。
阻抗分析软件ZviewSolartron公司生产的电化学界面配套电化学阻抗谱分析软件的最新版本,可对电化学阻抗谱进行拟合和分析。
广泛用于材料腐蚀科学、电沉积动力学等各个领域。

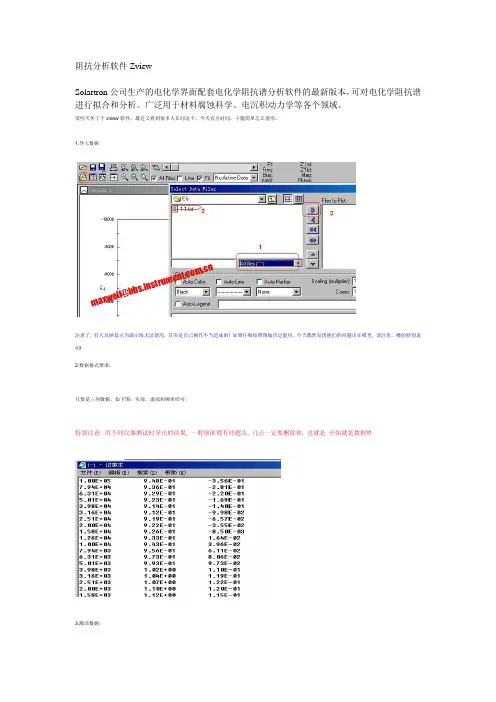

前些天传了个zview软件,最近又看到很多人在问这个,今天有点时间,干脆简单怎么使用。

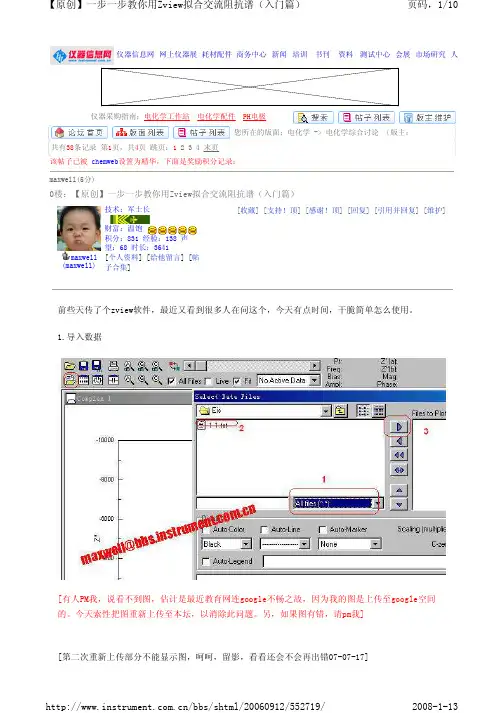

1.导入数据注意了, 有人反映显示为演示版无法使用, 其实是自己操作不当造成的! 如果仔细按照图做肯定能用. 今天偶然发现他们的问题出在哪里, 请注意二楼的特别说明!2.数据格式要求:只要是三列数据,如下图:实部、虚部和频率即可;特别注意: 用不同仪器测试时导出的结果, 一般前面都有些题头, 几点一定要删除掉, 也就是开始就是数据!!!3.激活数据:4.删除不需要的数据,也就是zview不能拟合的部分:5.即时拟合(instant Fit),也就是为后面的拟合获取初值:1)这个需要一个一个元件单独进行,如图中1处所标,选中部分准备进行即时拟合;2)这里忘标了,在左上角打框的地方,点击它就是即时拟合了;3)选择适宜的等效元件,如2处所标识,获得初值6.建立适宜的等效电路,这个取决于自己的体系:7.把1处的数据,用鼠标抓起来,丢到2处去:8.把1处的fixed改称free,为拟合作准备:点击2开始拟合,但在拟合前还有个地方需要部补充一下,因为有张图丢失了,没心情去补,描述如下:这张图左上方有个model,点击进去将mode改为fitting才能拟合。
9.如图,1处是拟合的结果,如果要用数据绘图,则在2处选拟合结果,再点击3处10.这个结果就可以粘贴到origin,excel等里绘制拟合后的图了后记:遗憾的是,我所选取的这个数据有问题,因为仪器的缘故,实部被乘了-1,导致拟合出问题。
很久不作这个了,现在不太喜欢用交流阻抗,因为任意性太大。
故此,提醒各位,慎用阻抗!一定要多测,最好系统地测,得到一组数据再慢慢分析,数据能说明你的问题是好事,不能说明也就不必勉强。
仪器信息网网上仪器展耗材配件商务中心新闻培训书刊资料测试中心会展市场研究人才仪器采购指南:电化学工作站电化学配件 PH电极您所在的版面:电化学 -> 电化学综合讨论 (版主:共有 38条记录第 1页,共 4页跳页:1 2 3 4 末页该帖子已被 chemweb 设置为精华,下面是奖励积分记录:maxwell(5分0楼:【原创】一步一步教你用Zview拟合交流阻抗谱(入门篇maxwell(maxwell技术:军士长财富:温饱积分:831 经验:138 声望:68 时长:3641[个人资料 ] [给他留言 ] [帖子合集 ][收藏 ] [支持!顶 ] [感谢!顶 ] [回复 ] [引用并回复 ] [维护 ]前些天传了个zview软件,最近又看到很多人在问这个,今天有点时间,干脆简单怎么使用。
1.导入数据[有人PM我,说看不到图,估计是最近教育网连google不畅之故,因为我的图是上传至google空间的。
今天索性把图重新上传至本坛,以消除此问题。
另,如果图有错,请pm我][第二次重新上传部分不能显示图,呵呵,留影,看看还会不会再出错07-07-17] [Last edit by maxwell]相关帖子:【求助】求德国Zahner电化学工作站中文说明书仪器采购指南:电化学工作站电化学配件 PH电极关键词:拟合入门 zview 交流阻抗谱支持:15次感谢:10次2006-9-12 19:29:001楼:RE:【原创】一步一步叫你用Zview拟合交流阻抗谱(入门篇maxwell(maxwell技术:军士长财富:温饱积分:831 经验:138 声望:68 时长:3641[个人资料 ] [给他留言 ] [帖子合集 ] [回复 ] [引用并回复 ] [维护 ]2.数据格式要求:只要是三列数据,如下图:实部、虚部和频率即可;[Last edit by maxwell]相关帖子:【求助】开路电位与IR补偿?2006-9-12 19:32:002楼:RE:【原创】一步一步叫你用Zview拟合交流阻抗谱(入门篇maxwell(maxwell技术:军士长财富:温饱积分:831 经验:138 声望:68 时长:3641[个人资料 ] [给他留言 ] [帖子合集 ][回复 ] [引用并回复 ] [维护 ]3.激活数据:[Last edit by maxwell]相关帖子:【求助】大侠请留步,有关于燃料电池的问题请教2006-9-12 19:33:00 3楼:RE:【原创】一步一步叫你用Zview拟合交流阻抗谱(入门篇maxwell (maxwell技术:军士长财富:温饱积分:831 经验:138 声望:68 时长:3641[个人资料 ] [给他留言 ] [帖子合集 ][回复 ] [引用并回复 ] [维护 ]4.删除不需要的数据,也就是zview不能拟合的部分:[Last edit by maxwell]相关帖子:【求助】交流阻抗中拟合用到Q,Q的两个参数值Y0和n各有什么意义?他们的变化能说明什么问题?2006-9-12 19:35:00 4楼:RE:【原创】一步一步叫你用Zview拟合交流阻抗谱(入门篇maxwell (maxwell技术:军士长财富:温饱积分:831 经验:138 声望:68 时长:3641[个人资料 ] [给他留言 ] [帖子合集 ][回复 ] [引用并回复 ] [维护 ]5.即时拟合,也就是为后面的拟合获取初值:1这个需要一个一个元件单独进行,如图中1处所标,选中部分准备进行即时拟合;2这里忘标了,在左上角打框的地方,点击它就是即时拟合了;3选择适宜的等效元件,如2处所标识,获得初值[Last edit by maxwell]相关帖子:【求助】求助两本书,急!2006-9-12 19:48:00 5楼:RE:【原创】一步一步叫你用Zview拟合交流阻抗谱(入门篇maxwell (maxwell技术:军士长财富:温饱积分:831 经验:138 声望:68 时长:3641[个人资料 ] [给他留言 ] [帖子合集 ][回复 ] [引用并回复 ] [维护 ]6.建立适宜的等效电路,这个取决于自己的体系:[Last edit by maxwell]相关帖子:【求助】阳极极化曲线出现了三个峰,用哪个算自腐蚀电位?2006-9-12 19:52:00 6楼:RE:【原创】一步一步叫你用Zview拟合交流阻抗谱(入门篇maxwell (maxwell技术:军士长财富:温饱积分:831 经验:138 声望:68 时长:3641[个人资料 ] [给他留言 ] [帖子合集 ][回复 ] [引用并回复 ] [维护 ]7.把1处的数据,用鼠标抓起来,丢到2处去:[Last edit by maxwell]相关帖子:【求助】请问那个学校有四探针测试仪?2006-9-12 19:54:00 8楼:RE:【原创】一步一步叫你用Zview拟合交流阻抗谱(入门篇maxwell(maxwell技术:军士长财富:温饱积分:831 经验:138 声望:68 时长:3641[个人资料 ] [给他留言 ] [帖子合集 ][回复 ] [引用并回复 ] [维护 ]8.把1处的fixed改称free,为拟合作准备:点击2开始拟合,但在拟合前还有个地方需要部补充一下,因为有张图丢失了,没心情去补,描述如下:[Last edit by maxwell]相关帖子:【求助】瑞士万通titrono系列的仪器使用说明书:要中文的2006-9-12 20:02:00 9楼:RE:【原创】一步一步叫你用Zview拟合交流阻抗谱(入门篇maxwell (maxwell技术:军士长财富:温饱积分:831 经验:138 声望:68 时长:3641[个人资料 ] [给他留言 ] [帖子合集 ][回复 ] [引用并回复 ] [维护 ]9.如图,1处是拟合的结果,如果要用数据绘图,则在2处选拟合结果,再点击3处[Last edit by maxwell]相关帖子:【资料】塑料电镀前处理无铬“三合一”新工艺2006-9-12 20:05:00 10楼:RE:【原创】一步一步叫你用Zview拟合交流阻抗谱(入门篇maxwell (maxwell技术:军士长财富:温饱积分:831 经验:138 声望:68 时长:3641[个人资料 ] [给他留言 ] [帖子合集 ][回复 ] [引用并回复 ] [维护 ]10.这个结果就可以粘贴到origin,excel等里绘制拟合后的图了[Last edit by maxwell]相关帖子:【求助】用电极法测量氟化物的空白问题2006-9-12 20:09:00 11楼:RE:【原创】一步一步叫你用Zview拟合交流阻抗谱(入门篇maxwell(maxwell技术:军士长财富:温饱积分:831 经验:138 声望:68 时长:3641[个人资料 ] [给他留言 ] [帖子合集 ][回复 ] [引用并回复 ] [维护 ]后记:遗憾的是,我所选取的这个数据有问题,因为仪器的缘故,实部被乘了-1,导致拟合出问题。
图I.等效电路反对应的1.⅛抗谱网2.考虑电极界面的多致电珞*对应阻抗语2.固体氧化物燃料也池阴极的等效电路固体氧化物燃料也池阴极的氧化还原中主要存在表面过程,步散过程以及界面反应3个极化过程。
其中界面反应对应的频率在IO5HZ左右,表面过程在IO4/。
?HZ之间,而犷散过程对应频率在Io1.1.(TIHZ。
这3个过程分别等效于图1中的R、C并原,而也斛质存在一定的电阻Ro,导线和电极卷绕产生也威,这些相互之间为串麻关缸>如图3所示。
1.OW CP€1C吒2 CPC3图3.阴极孔还原反应若效电路方会谈计:通过包板反应各个过程的寻效也路来对实验数据进行拟合,最后将得到的数据绘制成版抗谱图。
上球手段的&文:ZVieW是用于阻抗分析的一款软件,可对电化学阻抗诺数据此行拟合。
通过ZVieW 设置等效电路,删除不需要的数据进行拟合,方便对包板限抗遂行分析。
试*多将CH1.600C中的测试数据导出,用规范化软件除以电极面积后得到单住面积阻抗。
再将规范化后的效据导入到ZVieW中进行拟合,录后导出数据到Origin中完4∙和修饰。
三、主要枚Jt卷各及耗材本实验■所用到的软件有:电化学工作站测试软件CHI600C∖阻抗规范化NOrma1.ize、ZView.Origin,Notebook o双击Y轴,在打开的[YAxis-1.ayer1】对语框中的[Sca1.e]标签卡中设置Y轴刻度范倒及增量,单击【Tit1.e&Forma1.】林签卡,选择Righ1.勾选【ShowAxis&Tick】,并将【Major】和【Minor】均选为None,对Top作相同操作,单击【确定】。
双击图例修改图例名称。
Too1.s工具栏上点击[TextToo1.]即可在相应区域添加文字进行标注。
二,实检结杲及分析C包括结票描述,实检现象分析、彰嘀因素行喜、综合分析和结4结系描述:实脍所拟合的交流阻抗谱如下所示:从图中可看出,交流防抗谱主要由3个固孤组成,即图中A'B,BC.CrD三段。
zview软件拟合电化学阻抗图解————————————————————————————————作者:————————————————————————————————日期:前些天传了个zview软件,最近又看到很多人在问这个,今天有点时间,干脆简单怎么使用。
1.导入数据[有人PM我,说看不到图,估计是最近教育网连google不畅之故,因为我的图是上传至google空间的。
今天索性把图重新上传至本坛,以消除此问题。
另,如果图有错,请pm我][第二次重新上传部分不能显示图,呵呵,留影,看看还会不会再出错07-07-17][Last edit by maxwell]仪器采购指南:电化学工作站电化学配件PH电极关键词:拟合zview入门交流阻抗谱相关帖子:【资料】电化学噪声的分析与应用1支持:15次感谢:10次2006-9-12 19:29:00 1楼:RE:【原创】一步一步叫你用Zview拟合交流阻抗谱(入门篇)maxwell (maxwell)技术:军士长财富:温饱积分:870 经验:130 声望:68 时长:3510[个人资料] [给他留言] [帖子合集][回复] [引用并回复] [维护]2.数据格式要求:只要是三列数据,如下图:实部、虚部和频率即可;[Last edit by maxwell]相关帖子:【讨论】电解池的设计2006-9-12 19:32:00 2楼:RE:【原创】一步一步叫你用Zview拟合交流阻抗谱(入门篇)maxwell (maxwell)技术:军士长财富:温饱积分:870 经验:130 声望:68 时长:3510[个人资料] [给他留言] [帖子合集][回复] [引用并回复] [维护]3.激活数据:[Last edit by maxwell]相关帖子:【原创】介绍一个论坛,染料敏化太阳能电池论坛2006-9-12 19:33:00 3楼:RE:【原创】一步一步叫你用Zview拟合交流阻抗谱(入门篇)maxwell (maxwell)技术:军士长财富:温饱积分:870 经验:130 声望:68 时长:3510[个人资料] [给他留言] [帖子合集][回复] [引用并回复] [维护]4.删除不需要的数据,也就是zview不能拟合的部分:[Last edit by maxwell]相关帖子:【求助】请问什么叫微分析系统?2006-9-12 19:35:00 4楼:RE:【原创】一步一步叫你用Zview拟合交流阻抗谱(入门篇)maxwell (maxwell)技术:军士长财富:温饱积分:870 经验:130 声望:68 时长:3510[个人资料] [给他留言] [帖子合集][回复] [引用并回复] [维护]5.即时拟合,也就是为后面的拟合获取初值:1)这个需要一个一个元件单独进行,如图中1处所标,选中部分准备进行即时拟合;2)这里忘标了,在左上角打框的地方,点击它就是即时拟合了;3)选择适宜的等效元件,如2处所标识,获得初值[Last edit by maxwell]相关帖子:【求助】哪位高手有Zview的说明2006-9-12 19:48:00 5楼:RE:【原创】一步一步叫你用Zview拟合交流阻抗谱(入门篇)maxwell (maxwell)技术:军士长财富:温饱积分:870 经验:130 声望:68 时长:3510[个人资料] [给他留言] [帖子合集][回复] [引用并回复] [维护]6.建立适宜的等效电路,这个取决于自己的体系:[Last edit by maxwell]相关帖子:【原创】文献查询群及介绍一个文献查询交流的好论坛2006-9-12 19:52:00 6楼:RE:【原创】一步一步叫你用Zview拟合交流阻抗谱(入门篇)maxwell (maxwell)技术:军士长财富:温饱积分:870 经验:130 声望:68 时长:3510[个人资料] [给他留言] [帖子合集][回复] [引用并回复] [维护]7.把1处的数据,用鼠标抓起来,丢到2处去:[Last edit by maxwell]相关帖子:【分享】电镀中间体在多层镀镍体系中的应用.2006-9-12 19:54:00 8楼:RE:【原创】一步一步叫你用Zview拟合交流阻抗谱(入门篇)maxwell (maxwell)技术:军士长财富:温饱积分:870 经验:130 声望:68 时长:3510[个人资料] [给他留言] [帖子合集][回复] [引用并回复] [维护]8.把1处的fixed改称free,为拟合作准备:点击2开始拟合,但在拟合前还有个地方需要部补充一下,因为有张图丢失了,没心情去补,描述如下:这张图左上方有个model,点击进去将mode改为fitting才能拟合。

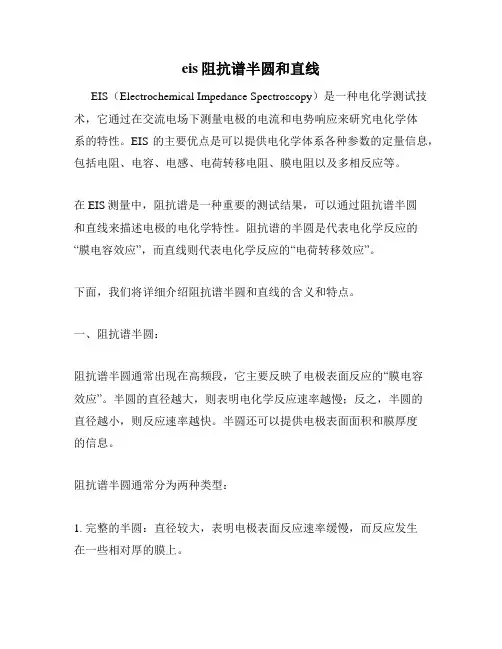

eis阻抗谱半圆和直线EIS(Electrochemical Impedance Spectroscopy)是一种电化学测试技术,它通过在交流电场下测量电极的电流和电势响应来研究电化学体系的特性。
EIS的主要优点是可以提供电化学体系各种参数的定量信息,包括电阻、电容、电感、电荷转移电阻、膜电阻以及多相反应等。
在EIS测量中,阻抗谱是一种重要的测试结果,可以通过阻抗谱半圆和直线来描述电极的电化学特性。
阻抗谱的半圆是代表电化学反应的“膜电容效应”,而直线则代表电化学反应的“电荷转移效应”。
下面,我们将详细介绍阻抗谱半圆和直线的含义和特点。
一、阻抗谱半圆:阻抗谱半圆通常出现在高频段,它主要反映了电极表面反应的“膜电容效应”。
半圆的直径越大,则表明电化学反应速率越慢;反之,半圆的直径越小,则反应速率越快。
半圆还可以提供电极表面面积和膜厚度的信息。
阻抗谱半圆通常分为两种类型:1. 完整的半圆:直径较大,表明电极表面反应速率缓慢,而反应发生在一些相对厚的膜上。
2. 不完整的半圆:直径较小,表明电极表面反应速率较快,反应发生在一些相对薄的膜上。
二、阻抗谱直线:阻抗谱直线通常出现在低频段,它主要反映了电化学反应的“电荷转移效应”。
直线的斜率与电极的电荷转移电阻有关,斜率越大,则电极的电荷转移电阻越小;反之,斜率越小,则电荷转移电阻越大。
直线还可以提供电极表面粗糙度和表面电导率的信息。
阻抗谱直线通常分为三种类型:1. 水平直线:表明电极表面无电化学反应发生,电荷转移电阻很大。
2. 斜率缓慢上升的直线:表明电荷转移电阻较小,大部分电位下电极表面反应速率较慢。
3. 斜率较陡的直线:表明电荷转移电阻很小,大部分电位下电极表面反应速率较快。
综上所述,阻抗谱半圆和直线可以为我们提供电化学体系的定量信息,对电极表面反应的了解将有助于优化电化学反应的条件,从而提高电化学反应的效率和稳定性。
Zview基础入门教程最近研究如何用Zview软件拟合阻抗,总结了操作过程,供大家参考。

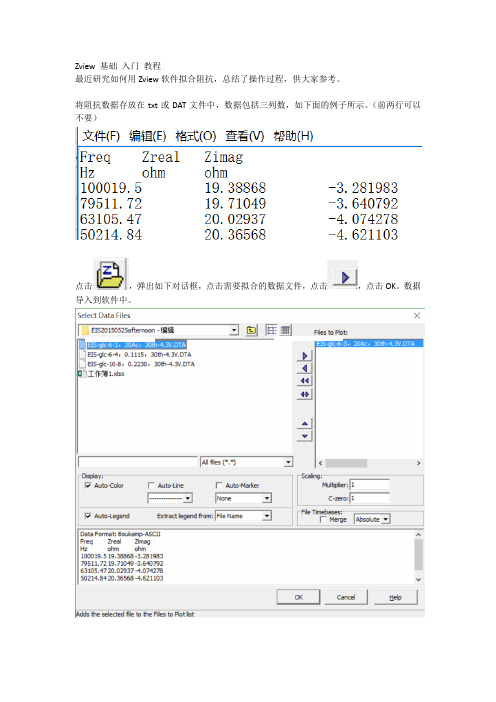

将阻抗数据存放在txt或DAT文件中,数据包括三列数,如下面的例子所示。
(前两行可以不要)点击,弹出如下对话框,点击需要拟合的数据文件,点击,点击OK。
数据导入到软件中。
此时阻抗图可能显示比较小,在窗口中右键选择Autoscale。
也可以左键框选需要放大的曲线。
在图标栏勾选Fit,点击Fit右侧的矩形框的下三角,选中需要优化的数据文件。
这是必要的步骤,因为软件默认不选择任何数据。
在拟合整个阻抗谱之前,要分别计算出每个分立简单阻抗谱的基本参数。
例如我们想计算第一个高频半圆环的参数。
操作如下;按住Shift在半圆环的起点处左键连续点击三下,选中起点。
(这个操作可以改变起始点的位置)按住Shift在半圆环的起点处左键单击,选中终点。
选中的线段会变绿。
菜单栏-Tools-Instant Fit..,弹出对黄框,单击可能的阻抗拟合图,等待几秒钟,计算出拟合参数。
不要关闭这个窗口。
菜单栏-Tools-Equivalent Circuits..这一步是对总图谱拟合对应的编辑窗口。
我们要在此窗口中编辑出拟合电路。
在空白处右键-New,选择想要添加的元件的位置和元件的类型。
大家可以尝试点击不同的类型查看电路结果,不再赘述。
我们绘制出总图谱的拟合电路图后,将每一个元件的Freedom改为Free(+)。
在Instant Fit窗口中,用左键点击某一个元件的拟合数值,按住左键不放拖拽到Equivalent Circuits窗口中相应元件的Value框中,数据即被立即粘贴了;依次把数值粘贴到相应位置。
按照之前一系列的操作选中其他分立的简单阻抗谱,在Instant Fit对话框中计算出初始值,给Equivalent Circuits对话框的电路赋予初始值。
初始值全部赋予完毕,可以关闭Instant Fit 窗口了。
我们现在要选中整个待拟合图谱,操作跟之前相同。
阻抗分析软件ZviewSolartron公司生产的电化学界面配套电化学阻抗谱分析软件的最新版本,可对电化学阻抗谱进行拟合和分析。
广泛用于材料腐蚀科学、电沉积动力学等各个领域。
前些天传了个zview软件,最近又看到很多人在问这个,今天有点时间,干脆简单怎么使用。
1.导入数据注意了, 有人反映显示为演示版无法使用, 其实是自己操作不当造成的! 如果仔细按照图做肯定能用. 今天偶然发现他们的问题出在哪里, 请注意二楼的特别说明!2.数据格式要求:只要是三列数据,如下图:实部、虚部和频率即可;特别注意: 用不同仪器测试时导出的结果, 一般前面都有些题头, 几点一定要删除掉, 也就是开始就是数据!!!3.激活数据:4.删除不需要的数据,也就是zview不能拟合的部分:5.即时拟合(instant Fit),也就是为后面的拟合获取初值:1)这个需要一个一个元件单独进行,如图中1处所标,选中部分准备进行即时拟合;2)这里忘标了,在左上角打框的地方,点击它就是即时拟合了;3)选择适宜的等效元件,如2处所标识,获得初值6.建立适宜的等效电路,这个取决于自己的体系:7.把1处的数据,用鼠标抓起来,丢到2处去:8.把1处的fixed改称free,为拟合作准备:点击2开始拟合,但在拟合前还有个地方需要部补充一下,因为有张图丢失了,没心情去补,描述如下:这张图左上方有个model,点击进去将mode改为fitting才能拟合。
9.如图,1处是拟合的结果,如果要用数据绘图,则在2处选拟合结果,再点击3处10.这个结果就可以粘贴到origin,excel等里绘制拟合后的图了后记:遗憾的是,我所选取的这个数据有问题,因为仪器的缘故,实部被乘了-1,导致拟合出问题。
很久不作这个了,现在不太喜欢用交流阻抗,因为任意性太大。
故此,提醒各位,慎用阻抗!一定要多测,最好系统地测,得到一组数据再慢慢分析,数据能说明你的问题是好事,不能说明也就不必勉强。
阻抗谱半圆斜线电路
