110KV~750KV架空输电线路设计规范

GB 50545-2010 110KV~750KV架空输电线路设计规范强制性条文1.第5.0.4条：5.0.4 海拔不超过1000m时，距输电线路边相导线投影外20m处且离地2m高且频率为0.5MHz时的无线电干扰限值应符合表5.0.4的规定。

表5.0.4 无线电干扰限值标称电压（kV) 110 220～330 500 750限值dB(μv/m) 46 53 55 582.第5.0.5条：5.0.5 海拔不超过1000m时，距输电线路边相导线投影外20m处，湿导线条件下的可听噪声值应符合表5.0.5的规定。

表5.0.5 可听噪声限值标称电压（kV) 110～750限值dB(A) 553. 第5.0.7条：5.0.7 导、地线在弧垂最低点的设计安全系数不应小于2.5，悬挂点的设计安全系数不应小于2.25。

地线的设计安全系数不应小于导线的设计安全系数。

4. 第6.0.3条：6.0.3 金具强度的安全系数应符合下列规定：1 最大使用荷载情况不应小于2.5。

2 断线、断联、验算情况不应小于1.5。

5. 第7.0.2条：7.0.2 在海拔高度1000m以下地区，操作过电压及雷电过电压要求的悬垂绝缘子串的绝缘子最少片数，应符合表7.0.2的规定。

耐张绝缘子串的绝缘子片数应在表7.0.2的基础上增加，对110～330kV输电线路应增加1片，对500kV输电线路应增加2片，对750kV输电线路不需增加片数。

表7.0.2 操作过电压及雷电过电压要求悬垂绝缘子串的最少绝缘子片数标称电压(kV) 110 220 330 500 750单片绝缘子的高度(mm) 146 146 146 155 1706. 第7.0.9条：7.0.9 在海拔不超过1000m的地区，在相应风偏条件下，带电部分与杆塔构件(包括拉线、脚钉等)的间隙，应符合表7.0.9-1和表7.0.9-2的规定。

表7.0.9-1 110～500kV带电部分与杆塔构件(包括拉线、脚钉等)的最小间隙（m）表7.0.9-2 750kV带电部分与杆塔构件(包括拉线、脚钉等)的最小间隙（m）注：1 按雷电过电压和操作过电压情况校验间隙时的相应气象条件，可按本规范附录A的规定取值。

110～750kV架空输电线路设计规范1 总则1.0.1 为了在交流 110～750kV 架空输电线路的设计中贯彻国家的基本建设方针和技术经济政策，做到安全可靠、先进适用、经济合理、资源节约、环境友好，制定本规范。

1.0.2 本规范适用于交流 110～750kV 架空输电线路的设计，其中交流110kV～550kV使用单回、同塔双回及同塔多回输电线路设计，交流750kV适用于单回输电线路设计。

1.0.3 架空输电线路设计，应从实际出发，结合地区特点，积极采用新技术、新工艺、新设备、新材料，推广采用节能、降耗、环保的先进技术和产品。

1.0.4 对重要线路和特殊区段线路宜采取适当加强措施，提高线路安全水平。

1.0.5 本规范规定了110kV～750kV架空输电线路设计的基本要求，当本规范与国家法律、行政法规的规定相抵触时，应按国家法律、行政法规的规定执行。

1.0.6 架空输电线路设计，除应执行本规范的规定外，尚应符合国家现行有关标准的规定。

2 术语、符号2.1 术语2.1.1 架空输电线路 overhead transmission line用绝缘子和杆塔将导线架设于地面上的电力线路。

2.1.2 弱电线路 telecommunication line指各种电信号通信线路。

2.1.3 大跨越 large crossing线路跨越通航江河、湖泊或海峡等，因档距较大(在1000m以上)或杆塔较高(在100m以上)，导线选型或杆塔设计需特殊考虑，且发生故障时严重影响航运或修复特别困难的耐张段。

2.1.4 轻、中、重冰区 light/medium/heavy icing area设计覆冰厚度为10mm及以下的地区为轻冰区，设计覆冰厚度大于10mm小于20mm地区为中冰区，设计冰厚为20mm及以上的地区为重冰区。

2.1.5 基本风速 reference wind speed按当地空旷平坦地面上10m高度处10min时距，平均的年最大风速观测数据，经概率统计得出50（30）年一遇最大值后确定的风速。

110kv-750kv架空送电线路设计技术规程110kV-750kV架空送电线路设计技术规程是用于指导设计和建设高电压架空送电线路的技术规范和标准。

以下是该规程主要内容：1. 设计范围：适用于电压等级在110kV-750kV之间的架空送电线路的设计。

2. 设计原则：根据电网规划和需求，确定线路的走向、电压等级、导线选择等基本设计原则。

3. 线路布置：根据区域地形、气候条件、电磁环境等因素，选择合适的线路走向和布置，确保线路的安全性和可靠性。

4. 杆塔设计：根据线路的电压等级、跨越距离、载荷条件等因素，设计合适的杆塔结构和支撑设施，确保杆塔的稳定性和承载能力。

5. 导线选择：根据线路的电压等级和输送功率要求，选择合适的导线类型和规格，确保导线的电气性能和输电能力。

6. 地线设计：根据线路的电压等级和地质条件，设计合适的地线系统，确保线路的接地性能和防雷能力。

7. 绝缘设计：根据线路的电压等级和操作环境，设计合适的绝缘系统，确保线路的绝缘性能和安全可靠性。

8. 荷载计算：根据线路的电流负载、风荷载、冰荷载等因素，进行合理的荷载计算，确保线路的安全承载能力。

9. 安全间隙：根据线路的电压等级和操作环境，确定合适的安全间隙，以确保线路的安全运行和防护措施。

10. 塔基设计：根据杆塔的类型和地质条件，设计合理的塔基结构，确保杆塔的稳固和耐久性。

11. 线路标志：根据线路的走向和交通规定，设置合适的线路标志和警示信号，以提醒人们防止触电和事故。

12. 施工要求：根据设计要求，制定合理的施工方案和施工要求，确保施工的安全和质量。

总之，110kV-750kV架空送电线路设计技术规程是对高电压架空送电线路设计的技术要求和标准，旨在保障线路的安全、可靠和经济运行。

GB 50545-2010 110KV~750KV架空输电线路设计规范强制性条文1.第5.0.4条：5.0.4 海拔不超过1000m时，距输电线路边相导线投影外20m处且离地2m高且频率为时的无线电干扰限值应符合表的规定。

表5.0.4 无线电干扰限值2.第5.0.5条：5.0.5 海拔不超过1000m时，距输电线路边相导线投影外20m处，湿导线条件下的可听噪声值应符合表的规定。

表5.0.5 可听噪声限值3. 第5.0.7条：5.0.7 导、地线在弧垂最低点的设计安全系数不应小于，悬挂点的设计安全系数不应小于。

地线的设计安全系数不应小于导线的设计安全系数。

4. 第6.0.3条：6.0.3 金具强度的安全系数应符合下列规定：1 最大使用荷载情况不应小于。

2 断线、断联、验算情况不应小于。

5. 第7.0.2条：7.0.2 在海拔高度1000m以下地区，操作过电压及雷电过电压要求的悬垂绝缘子串的绝缘子最少片数，应符合表的规定。

耐张绝缘子串的绝缘子片数应在表的基础上增加，对110～330kV输电线路应增加1片，对500kV输电线路应增加2片，对750kV输电线路不需增加片数。

表7.0.2 操作过电压及雷电过电压要求悬垂绝缘子串的最少绝缘子片数6. 第7.0.9条：7.0.9 在海拔不超过1000m的地区，在相应风偏条件下，带电部分与杆塔构件(包括拉线、脚钉等)的间隙，应符合表和表的规定。

表7.0.9-1 110～500kV带电部分与杆塔构件(包括拉线、脚钉等)的最小间隙（m）表7.0.9-2 750kV带电部分与杆塔构件(包括拉线、脚钉等)的最小间隙（m）注：1 按雷电过电压和操作过电压情况校验间隙时的相应气象条件，可按本规范附录A的规定取值。

2 按运行电压情况校验间隙时风速采用基本风速修正至相应导线平均高度处的值及相应气温。

3 当因高海拔而需增加绝缘子数量时，雷电过电压最小间隙也应相应增大。

4 500kV空气间隙栏，左侧数据适合于海拔高度不超过500m地区；右侧是用于超过500m但不超过1000m的地区。

GB 50545-2010 110KV~750KV架空输电线路设计规范强制性条文1.第5.0.4条：5.0.4 海拔不超过1000m时，距输电线路边相导线投影外20m处且离地2m高且频率为0.5MHz时的无线电干扰限值应符合表5.0.4的规定。

表5.0.4 无线电干扰限值标称电压（kV) 110 220～330 500 750限值dB(μv/m) 46 53 55 582.第5.0.5条：5.0.5 海拔不超过1000m时，距输电线路边相导线投影外20m处，湿导线条件下的可听噪声值应符合表5.0.5的规定。

表5.0.5 可听噪声限值标称电压（kV) 110～750限值dB(A) 553. 第5.0.7条：5.0.7 导、地线在弧垂最低点的设计安全系数不应小于2.5，悬挂点的设计安全系数不应小于2.25。

地线的设计安全系数不应小于导线的设计安全系数。

4. 第6.0.3条：6.0.3 金具强度的安全系数应符合下列规定：1 最大使用荷载情况不应小于2.5。

2 断线、断联、验算情况不应小于1.5。

5. 第7.0.2条：7.0.2 在海拔高度1000m以下地区，操作过电压及雷电过电压要求的悬垂绝缘子串的绝缘子最少片数，应符合表7.0.2的规定。

耐张绝缘子串的绝缘子片数应在表7.0.2的基础上增加，对110～330kV输电线路应增加1片，对500kV输电线路应增加2片，对750kV输电线路不需增加片数。

表7.0.2 操作过电压及雷电过电压要求悬垂绝缘子串的最少绝缘子片数标称电压(kV) 110 220 330 500 750单片绝缘子的高度(mm) 146 146 146 155 1706. 第7.0.9条：7.0.9 在海拔不超过1000m的地区，在相应风偏条件下，带电部分与杆塔构件(包括拉线、脚钉等)的间隙，应符合表7.0.9-1和表7.0.9-2的规定。

表7.0.9-1 110～500kV带电部分与杆塔构件(包括拉线、脚钉等)的最小间隙（m）表7.0.9-2 750kV带电部分与杆塔构件(包括拉线、脚钉等)的最小间隙（m）注：1 按雷电过电压和操作过电压情况校验间隙时的相应气象条件，可按本规范附录A的规定取值。

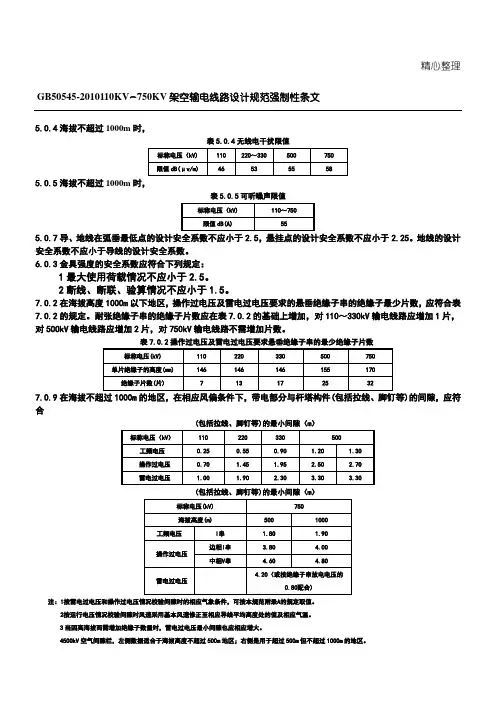

精心整理GB50545-2010110KV~750KV架空输电线路设计规范强制性条文5.0.4海拔不超过1000m时，表5.0.4无线电干扰限值5.0.5海拔不超过1000m时，表5.0.5可听噪声限值5.0.7导、6.0.3127.0.2应符合表7.0.21片，对500kV7.0.9合注：1按雷电过电压和操作过电压情况校验间隙时的相应气象条件，可按本规范附录A的规定取值。

2按运行电压情况校验间隙时风速采用基本风速修正至相应导线平均高度处的值及相应气温。

3当因高海拔而需增加绝缘子数量时，雷电过电压最小间隙也应相应增大。

4500kV空气间隙栏，左侧数据适合于海拔高度不超过500m地区；右侧是用于超过500m但不超过1000m的地区。

注：1对操作人员需要停留工作的部位，还应考虑人体活动范围0.5m。

2校验带电作业的间隙时，应采用下列计算条件：气温15℃，风速10m/s。

中性点非直接接地系统在居民区的无地线钢筋混凝土杆和铁塔应接地，其接地电阻不应超过30Ω。

1利用钢筋兼作接地引下线的钢筋混凝土电杆，其钢筋与接地螺母、铁横担或地线支架之间应有可靠的电气连接。

22313.0.1温度40℃(注：123取70℃或8013.0.21注：1*2**3***213.0.4输电线路不应跨越屋顶为可燃烧料的建筑物。

对耐火屋顶的建筑物，如需跨越时应与有关方面协商同意，500kV及以上输电线路不应跨越长期住人的建筑物。

导线与建筑物之间的距离应符合以下规定：13.13.0.5条：13.0.5500kV及以上输电线路跨越非长期住人的建筑物或邻近民房时，房屋所在位置离地面1.5m处的未畸变电场不得超过4kV/m。

注：1邻档断线情况的计算条件：15℃，无风。

2路径狭窄地带，两线路杆塔位置交错排列时导线在最大风偏情况下，标称电压110、220、330、500、750kV对相邻线路杆塔的最小水平距离，应分别不小于3.0、4.0、5.0、7.0、9.5m。

GB 50545-2010 110KV~750KV架空输电线路设计规范强制性条文1.第5.0.4条：5.0.4 海拔不超过1000m时，距输电线路边相导线投影外20m处且离地2m高且频率为0.5MHz时的无线电干扰限值应符合表5.0.4的规定。

表5.0.4 无线电干扰限值2.第5.0.5条：5.0.5 海拔不超过1000m时，距输电线路边相导线投影外20m处，湿导线条件下的可听噪声值应符合表5.0.5的规定。

表5.0.5 可听噪声限值3. 第5.0.7条：5.0.7 导、地线在弧垂最低点的设计安全系数不应小于2.5，悬挂点的设计安全系数不应小于2.25。

地线的设计安全系数不应小于导线的设计安全系数。

4. 第6.0.3条：6.0.3 金具强度的安全系数应符合下列规定：1 最大使用荷载情况不应小于2.5。

2 断线、断联、验算情况不应小于1.5。

5. 第7.0.2条：7.0.2 在海拔高度1000m以下地区，操作过电压及雷电过电压要求的悬垂绝缘子串的绝缘子最少片数，应符合表7.0.2的规定。

耐张绝缘子串的绝缘子片数应在表7.0.2的基础上增加，对110～330kV输电线路应增加1片，对500kV输电线路应增加2片，对750kV输电线路不需增加片数。

表7.0.2 操作过电压及雷电过电压要求悬垂绝缘子串的最少绝缘子片数6. 第7.0.9条：7.0.9 在海拔不超过1000m的地区，在相应风偏条件下，带电部分与杆塔构件(包括拉线、脚钉等)的间隙，应符合表7.0.9-1和表7.0.9-2的规定。

表7.0.9-1 110～500kV带电部分与杆塔构件(包括拉线、脚钉等)的最小间隙（m）表7.0.9-2 750kV带电部分与杆塔构件(包括拉线、脚钉等)的最小间隙（m）注：1 按雷电过电压和操作过电压情况校验间隙时的相应气象条件，可按本规范附录A的规定取值。

2 按运行电压情况校验间隙时风速采用基本风速修正至相应导线平均高度处的值及相应气温。

110KV-750KV架空输电线路设计规范-强制性条文-word整理版GB 50545-2010 110KV~750KV架空输电线路设计规范强制性条文1.第5.0.4条：5.0.4 海拔不超过1000m时，距输电线路边相导线投影外20m处且离地2m高且频率为0.5MHz时的无线电干扰限值应符合表5.0.4的规定。

表5.0.4 无线电干扰限值标称电压（kV) 110 220～330 500 750限值dB(μv/m) 46 53 55 582.第5.0.5条：5.0.5 海拔不超过1000m时，距输电线路边相导线投影外20m处，湿导线条件下的可听噪声值应符合表5.0.5的规定。

表5.0.5 可听噪声限值3. 第5.0.7条：5.0.7 导、地线在弧垂最低点的设计安全系数不应小于2.5，悬挂点的设计安全系数不应小于2.25。

地线的设计安全系数不应小于导线的设计安全系数。

4. 第6.0.3条：6.0.3 金具强度的安全系数应符合下列规定：1 最大使用荷载情况不应小于2.5。

2 断线、断联、验算情况不应小于1.5。

5. 第7.0.2条：7.0.2 在海拔高度1000m以下地区，操作过电压及雷电过电压要求的悬垂绝缘子串的绝缘子最少片数，应符合表7.0.2的规定。

耐张绝缘子串的绝缘子片数应在表7.0.2的基础上增加，对110～330kV输电线路应增加1片，对500kV输电线路应增加2片，对750kV 输电线路不需增加片数。

表7.0.2 操作过电压及雷电过电压要求悬垂绝缘子串的最少绝缘子片数6. 第7.0.9条：7.0.9 在海拔不超过1000m的地区，在相应风偏条件下，带电部分与杆塔构件(包括拉线、脚钉等)的间隙，应符合表7.0.9-1和表7.0.9-2的规定。

表7.0.9-1 110～500kV带电部分与杆塔构件(包括拉线、脚钉等)的最小间隙（m）标称电压（kV）110 220 330 500工频电压0.25 0.55 0.90 1.20 1.30操作过电压0.70 1.45 1.95 2.50 2.70雷电过电压 1.00 1.90 2.30 3.30 3.30表7.0.9-2 750kV带电部分与杆塔构件(包括拉线、脚钉等)的最小间隙（m）标称电压(kV) 750海拔高度(m) 500 1000工频电压I串 1.80 1.90边相I串 3.80 4.00操作过电压中相V串 4.60 4.804.20（或按绝缘子串放电电压的雷电过电压0.80配合)注：1 按雷电过电压和操作过电压情况校验间隙时的相应气象条件，可按本规范附录A的规定取值。

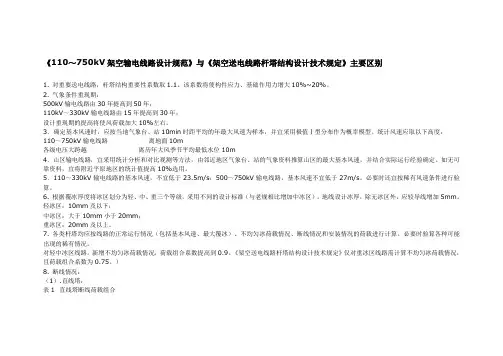

《110～750kV架空输电线路设计规范》与《架空送电线路杆塔结构设计技术规定》主要区别1. 对重要送电线路，杆塔结构重要性系数取1.1。

该系数将使构件应力、基础作用力增大10%~20%。

2. 气象条件重现期：500kV输电线路由30年提高到50年；110kV～330kV输电线路由15年提高到30年；设计重现期的提高将使风荷载加大10%左右。

3．确定基本风速时，应按当地气象台、站10min时距平均的年最大风速为样本，并宜采用极值Ⅰ型分布作为概率模型。

统计风速应取以下高度：110～750kV输电线路离地面10m各级电压大跨越离历年大风季节平均最低水位10m4．山区输电线路，宜采用统计分析和对比观测等方法，由邻近地区气象台、站的气象资料推算山区的最大基本风速，并结合实际运行经验确定。

如无可靠资料，宜将附近平原地区的统计值提高10%选用。

5．110～330kV输电线路的基本风速，不宜低于23.5m/s；500～750kV输电线路，基本风速不宜低于27m/s。

必要时还宜按稀有风速条件进行验算。

6. 根据覆冰厚度将冰区划分为轻、中、重三个等级，采用不同的设计标准（与老规相比增加中冰区）。

地线设计冰厚，除无冰区外，应较导线增加5mm。

轻冰区：10mm及以下；中冰区：大于10mm小于20mm；重冰区：20mm及以上。

7. 各类杆塔均应按线路的正常运行情况（包括基本风速、最大覆冰）、不均匀冰荷载情况、断线情况和安装情况的荷载进行计算。

必要时验算各种可能出现的稀有情况。

对轻中冰区线路，新增不均匀冰荷载情况，荷载组合系数提高到0.9。

《架空送电线路杆塔结构设计技术规定》仅对重冰区线路需计算不均匀冰荷载情况，且荷载组合系数为0.75。

）8. 断线情况：（1）.直线塔：表1 直线塔断线荷载组合类别架空送电线路杆塔结构设计技术规定110～750kV架空输电线路设计规范备注荷载组合地线断任意一根地线，导线未断 1. 单回路直线塔的断线相，新老规定一致；2. 对双、多回路直线塔而言：新规导线断线相较老规有所增加。

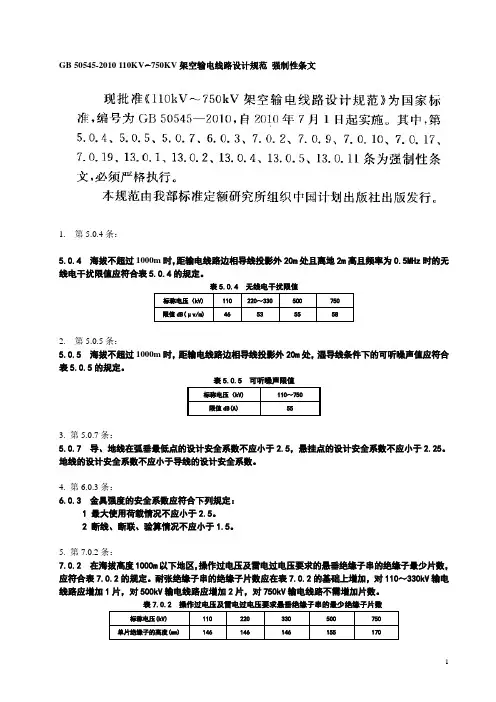

GB 50545-2010 110KV ~ 750KV架空输电线路设计规范强制性条文现批准＜110kV^750kV架空输电线路设计规范》为国家标准，编号为GB 50545—2010.自2()⑷年7月1 H起实施-其中，第 5. 0.4. 5. 0,5. 5-0. 7, 6.0.3, 7. 0. 2. 7. 0* 9、7. 0, 10. 7.0. 17. 7.0.19, 13.0. K 13_ 0.2, 13. 0. 4.13.0.5. 13. 0_ 11 条为强制性条文，必须严格执行邸本规范由我部标准定额研究所组织中国计划岀版社出版发行。

1. 第5.0.4 条：5.0.4 海拔不超过1000m时，距输电线路边相导线投影外20m处且离地2m高且频率为0.5MHz时的无线电干扰限值应符合表 5.0.4的规定。

表5.0.42. 第5.0.5 条:5.0.5 海拔不超过1000m时，距输电线路边相导线投影外20m处，湿导线条件下的可听噪声值应符合表5.0.5的规定。

表5.0.5 可听噪声限值3. 第5.0.7 条:5.0.7 导、地线在弧垂最低点的设计安全系数不应小于 2.5，悬挂点的设计安全系数不应小于 2.25。

地线的设计安全系数不应小于导线的设计安全系数。

4. 第6.0.3 条：6.0.3 金具强度的安全系数应符合下列规定：1最大使用荷载情况不应小于 2.5。

2断线、断联、验算情况不应小于 1.5 。

5. 第7.0.2 条:7.0.2 在海拔高度1000m以下地区，操作过电压及雷电过电压要求的悬垂绝缘子串的绝缘子最少片数，应符合表7.0.2的规定。

耐张绝缘子串的绝缘子片数应在表7.0.2的基础上增加，对110〜330kV输电线路应增加1片，对500kV输电线路应增加2片，对750kV输电线路不需增加片数。

表6. 第7.0.9 条：7.0.9 在海拔不超过1000m的地区，在相应风偏条件下，带电部分与杆塔构件（包括拉线、脚钉等）的间隙，应符合表7.0.9-1和表7.0.9-2 的规定。

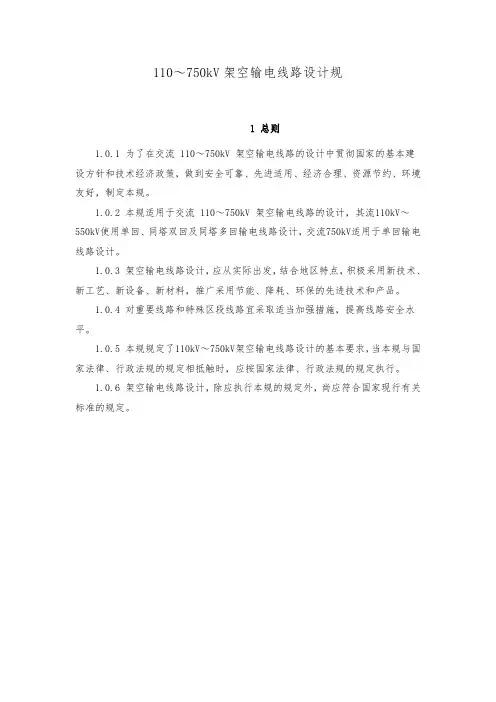

110～750kV架空输电线路设计规1 总则1.0.1 为了在交流 110～750kV 架空输电线路的设计中贯彻国家的基本建设方针和技术经济政策，做到安全可靠、先进适用、经济合理、资源节约、环境友好，制定本规。

1.0.2 本规适用于交流 110～750kV 架空输电线路的设计，其流110kV～550kV使用单回、同塔双回及同塔多回输电线路设计，交流750kV适用于单回输电线路设计。

1.0.3 架空输电线路设计，应从实际出发，结合地区特点，积极采用新技术、新工艺、新设备、新材料，推广采用节能、降耗、环保的先进技术和产品。

1.0.4 对重要线路和特殊区段线路宜采取适当加强措施，提高线路安全水平。

1.0.5 本规规定了110kV～750kV架空输电线路设计的基本要求，当本规与国家法律、行政法规的规定相抵触时，应按国家法律、行政法规的规定执行。

1.0.6 架空输电线路设计，除应执行本规的规定外，尚应符合国家现行有关标准的规定。

2 术语、符号2.1 术语2.1.1 架空输电线路 overhead transmission line用绝缘子和杆塔将导线架设于地面上的电力线路。

2.1.2 弱电线路 telecommunication line指各种电信号通信线路。

2.1.3 大跨越 large crossing线路跨越通航江河、湖泊或海峡等，因档距较大(在1000m以上)或杆塔较高(在100m以上)，导线选型或杆塔设计需特殊考虑，且发生故障时严重影响航运或修复特别困难的耐段。

2.1.4 轻、中、重冰区 light/medium/heavy icing area设计覆冰厚度为10mm及以下的地区为轻冰区，设计覆冰厚度大于10mm小于20mm地区为中冰区，设计冰厚为20mm及以上的地区为重冰区。

2.1.5 基本风速 reference wind speed按当地空旷平坦地面上10m高度处10min时距，平均的年最大风速观测数据，经概率统计得出50（30）年一遇最大值后确定的风速。

110～750kV架空输电线路设计规范1 总则为了在交流 110～750kV 架空输电线路的设计中贯彻国家的基本建设方针和技术经济政策，做到安全可靠、先进适用、经济合理、资源节约、环境友好，制定本规范。

本规范适用于交流 110～750kV 架空输电线路的设计，其中交流110kV～550kV使用单回、同塔双回及同塔多回输电线路设计，交流750kV适用于单回输电线路设计。

架空输电线路设计，应从实际出发，结合地区特点，积极采用新技术、新工艺、新设备、新材料，推广采用节能、降耗、环保的先进技术和产品。

对重要线路和特殊区段线路宜采取适当加强措施，提高线路安全水平。

本规范规定了110kV～750kV架空输电线路设计的基本要求，当本规范与国家法律、行政法规的规定相抵触时，应按国家法律、行政法规的规定执行。

架空输电线路设计，除应执行本规范的规定外，尚应符合国家现行有关标准的规定。

2 术语、符号术语架空输电线路 overhead transmission line用绝缘子和杆塔将导线架设于地面上的电力线路。

弱电线路 telecommunication line指各种电信号通信线路。

大跨越 large crossing线路跨越通航江河、湖泊或海峡等，因档距较大(在1000m以上)或杆塔较高(在100m以上)，导线选型或杆塔设计需特殊考虑，且发生故障时严重影响航运或修复特别困难的耐张段。

轻、中、重冰区 light/medium/heavy icing area设计覆冰厚度为10mm及以下的地区为轻冰区，设计覆冰厚度大于10mm小于20mm地区为中冰区，设计冰厚为20mm及以上的地区为重冰区。

基本风速 reference wind speed按当地空旷平坦地面上10m高度处10min时距，平均的年最大风速观测数据，经概率统计得出50（30）年一遇最大值后确定的风速。

稀有风速，稀有覆冰 rare wind speed，rare ice thickness根据历史上记录存在，并显著地超过历年记录频率曲线的严重大风、覆冰。

GB 50545-2010 110KV~750KV架空输电线路设计规范强制性条文1.第5.0.4条：5.0.4 海拔不超过1000m时，距输电线路边相导线投影外20m处且离地2m高且频率为0.5MHz时的无线电干扰限值应符合表5.0.4的规定。

表5.0.4 无线电干扰限值2.第5.0.5条：5.0.5 海拔不超过1000m时，距输电线路边相导线投影外20m处，湿导线条件下的可听噪声值应符合表5.0.5的规定。

表5.0.5 可听噪声限值3. 第5.0.7条：5.0.7 导、地线在弧垂最低点的设计安全系数不应小于2.5，悬挂点的设计安全系数不应小于2.25。

地线的设计安全系数不应小于导线的设计安全系数。

4. 第6.0.3条：6.0.3 金具强度的安全系数应符合下列规定：1 最大使用荷载情况不应小于2.5。

2 断线、断联、验算情况不应小于1.5。

5. 第7.0.2条：7.0.2 在海拔高度1000m以下地区，操作过电压及雷电过电压要求的悬垂绝缘子串的绝缘子最少片数，应符合表7.0.2的规定。

耐张绝缘子串的绝缘子片数应在表7.0.2的基础上增加，对110～330kV输电线路应增加1片，对500kV输电线路应增加2片，对750kV输电线路不需增加片数。

表7.0.2 操作过电压及雷电过电压要求悬垂绝缘子串的最少绝缘子片数6. 第7.0.9条：7.0.9 在海拔不超过1000m的地区，在相应风偏条件下，带电部分与杆塔构件(包括拉线、脚钉等)的间隙，应符合表7.0.9-1和表7.0.9-2的规定。

表7.0.9-1 110～500kV带电部分与杆塔构件(包括拉线、脚钉等)的最小间隙（m）表7.0.9-2 750kV带电部分与杆塔构件(包括拉线、脚钉等)的最小间隙（m）注：1 按雷电过电压和操作过电压情况校验间隙时的相应气象条件，可按本规范附录A的规定取值。

2 按运行电压情况校验间隙时风速采用基本风速修正至相应导线平均高度处的值及相应气温。

110KV~750KV架空输电线路设计规范本文介绍了《GB -2010 110KV~750KV架空输电线路设计规范强制性条文》中的几个重要条文和规定，需要注意的是，文章中存在一些格式错误和明显有问题的段落，需要进行删除和改写。

第5.0.4条规定，海拔不超过1000m时，距输电线路边相导线投影外20m处且离地2m高且频率为0.5MHz时的无线电干扰限值应符合表5.0.4的规定。

表5.0.4中规定了不同标称电压下的无线电干扰限值。

第5.0.5条规定，海拔不超过1000m时，距输电线路边相导线投影外20m处，湿导线条件下的可听噪声值应符合表5.0.5的规定。

表5.0.5中规定了不同标称电压下的可听噪声限值。

第5.0.7条规定，导、地线在弧垂最低点的设计安全系数不应小于2.5，悬挂点的设计安全系数不应小于2.25.地线的设计安全系数不应小于导线的设计安全系数。

第6.0.3条规定，金具强度的安全系数应符合最大使用荷载情况不应小于2.5，断线、断联、验算情况不应小于1.5的规定。

第7.0.2条规定，在海拔高度1000m以下地区，操作过电压及雷电过电压要求的悬垂绝缘子串的绝缘子最少片数应符合表7.0.2的规定。

耐张绝缘子串的绝缘子片数应在表7.0.2的基础上增加，对110～330kV输电线路应增加1片，对500kV输电线路应增加2片，对750kV输电线路不需增加片数。

表7.0.2中规定了不同标称电压下悬垂绝缘子串的最少绝缘子片数。

第7.0.9条规定，在海拔不超过1000m的地区，在相应风偏条件下，带电部分与杆塔构件(包括拉线、脚钉等)的间隙，应符合表7.0.9-1和表7.0.9-2的规定。

表7.0.9-1中规定了110～500kV带电部分与杆塔构件(包括拉线、脚钉等)的最小间隙。

Table 7.0.9-2: Minimum Clearance (m) een Live Parts and Tower Components (including Guy Wires。

GB 50545-2010 110KV~750KV架空输电线路设计规范强制性条文1.第5.0.4条：5.0.4 海拔不超过1000m时，距输电线路边相导线投影外20m处且离地2m高且频率为0.5MHz时的无线电干扰限值应符合表5.0.4的规定。

表5.0.4 无线电干扰限值标称电压（kV) 110 220～330 500 750限值dB(μv/m) 46 53 55 582.第5.0.5条：5.0.5 海拔不超过1000m时，距输电线路边相导线投影外20m处，湿导线条件下的可听噪声值应符合表5.0.5的规定。

表5.0.5 可听噪声限值标称电压（kV) 110～750限值dB(A) 553. 第5.0.7条：5.0.7 导、地线在弧垂最低点的设计安全系数不应小于2.5，悬挂点的设计安全系数不应小于2.25。

地线的设计安全系数不应小于导线的设计安全系数。

4. 第6.0.3条：6.0.3 金具强度的安全系数应符合下列规定：1 最大使用荷载情况不应小于2.5。

2 断线、断联、验算情况不应小于1.5。

5. 第7.0.2条：7.0.2 在海拔高度1000m以下地区，操作过电压及雷电过电压要求的悬垂绝缘子串的绝缘子最少片数，应符合表7.0.2的规定。

耐张绝缘子串的绝缘子片数应在表7.0.2的基础上增加，对110～330kV输电线路应增加1片，对500kV输电线路应增加2片，对750kV输电线路不需增加片数。

表7.0.2 操作过电压及雷电过电压要求悬垂绝缘子串的最少绝缘子片数标称电压(kV) 110 220 330 500 750单片绝缘子的高度(mm) 146 146 146 155 1706. 第7.0.9条：7.0.9 在海拔不超过1000m的地区，在相应风偏条件下，带电部分与杆塔构件(包括拉线、脚钉等)的间隙，应符合表7.0.9-1和表7.0.9-2的规定。

表7.0.9-1 110～500kV带电部分与杆塔构件(包括拉线、脚钉等)的最小间隙（m）表7.0.9-2 750kV带电部分与杆塔构件(包括拉线、脚钉等)的最小间隙（m）注：1 按雷电过电压和操作过电压情况校验间隙时的相应气象条件，可按本规范附录A的规定取值。

110～750kV架空输电线路安全规范目标本文档旨在制定110～750kV架空输电线路的安全规范，以确保电网的正常运行和人员的安全。

1. 引言架空输电线路是电力系统中的重要组成部分，负责将电力从发电厂传输到各个用户。

为了确保架空输电线路的安全和稳定运行，本文档制定了一系列的安全规范。

2. 设计要求2.1. 架空输电线路的设计应符合国家和行业的相关规定和标准。

2.2. 输电线路的材料应具有良好的耐候性和耐腐蚀性，能够适应不同的气候和环境条件。

2.3. 输电线路的结构应强度合理，能够承受各种外部力，如风力、冰雪负荷等。

3. 施工要求3.1. 施工前，应进行必要的勘测和设计，以确保线路的布置和结构的合理性。

3.2. 施工过程中，应按照设计要求进行施工，严格控制质量。

3.3. 施工人员应具备相关的技术和安全知识，严格执行施工规程和安全操作规范。

4. 运维管理要求4.1. 架空输电线路的运维管理应按照规定的周期进行，包括巡视、检修、保养等。

4.2. 运维人员应及时发现和排查线路存在的问题，并采取相应的措施进行修复。

4.3. 运维记录应详细、准确，便于追溯和分析。

5. 安全防护要求5.1. 架空输电线路应设置完善的安全防护措施，包括警示标志、防护栅栏等。

5.2. 施工、运维过程中的安全防护应符合相关规定和标准。

5.3. 电网管理部门应加强对架空输电线路的监管和安全培训，提高人员的安全意识。

6. 灾害应急处理要求6.1. 架空输电线路遭遇自然灾害或其他突发情况时，应及时启动应急预案，采取必要的措施防止事故发生。

6.2. 应急处理过程中，应与相关部门进行密切配合，确保事故得以迅速处理。

6.3. 事故处理后，应及时总结经验教训，完善应急预案和应急处理措施。

结论本文档所制定的110～750kV架空输电线路安全规范，对于确保电网运行安全，保护人员的生命财产安全具有重要意义。

电网管理部门和业内人员应共同遵守和执行这些规范，以提高架空输电线路的安全性和可靠性。
